实验六 调幅波信号的解调

调幅波信号的解调实验报告一、实验目的本实验旨在通过解调调幅波信号，了解调幅波的特点、解调原理和应用。

二、实验原理1. 调幅波的特点调幅波是一种将模拟信号转换为载波信号的方法，其特点包括：能够传输音频、视频等模拟信号；易于产生和检测；但容易受到噪声和多径效应的影响。

2. 解调原理解调是指将调制后的信号还原为原始模拟信号的过程。

常见的解调方法包括：包络检波法、相干检波法和同步检波法。

其中，包络检波法是通过检测AM信号的包络来获得原始信号；相干检波法是通过将接收到的AM信号与本地振荡器产生同频率振荡，然后进行相减来获得原始信号；同步检波法则是在接收端使用一个与发送端同步的时钟来还原出原始信息。

3. 实验装置本次实验所需装置如下：（1）函数发生器：用于产生载频及模拟信息。

（2）功率放大器：用于放大载频及模拟信息。

（3）带通滤波器：用于滤除载波及其它高频干扰信号。

（4）检波器：用于解调信号。

（5）示波器：用于观察信号波形。

三、实验步骤1. 按照实验原理所述，连接实验装置。

2. 将函数发生器的输出接到功率放大器的输入端，将功率放大器的输出接到带通滤波器的输入端，将带通滤波器的输出接到检波器的输入端，将检波器的输出接到示波器上。

3. 设置函数发生器产生频率为1kHz、幅度为500mVp-p的正弦信号；设置载频频率为10kHz、幅度为100mVp-p；设置功率放大器增益为20dB；设置带通滤波器截止频率为11kHz~9kHz之间；设置示波器时基和电压增益适当。

4. 观察并记录示波器上解调后的信号，并比较其与原始模拟信号的差异。

四、实验结果与分析在完成实验步骤后，我们观察到了以下结果：1. 示波器上显示出了经过解调后的模拟信号，其幅度和频率与原始模拟信号相同。

2. 通过比较解调前后的信号，我们发现解调后的信号更加平滑，波形更加接近原始信号。

这说明我们成功地将调幅波信号解调出了原始模拟信号，并且解调后的信号比解调前的信号更加接近原始信息。

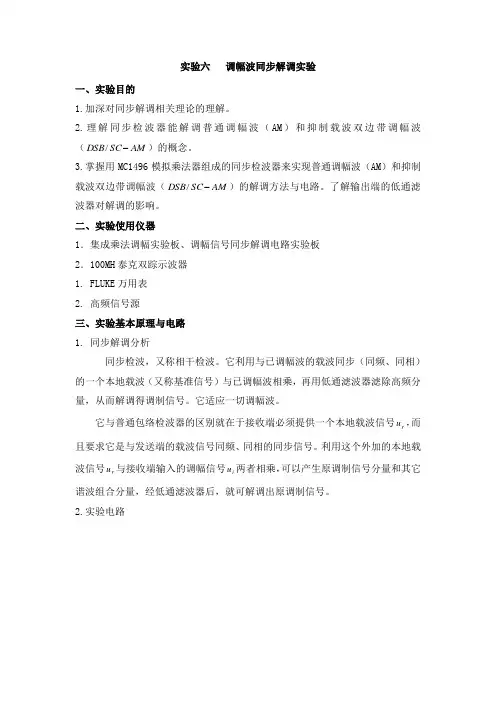

实验六调幅波同步解调实验一、实验目的1.加深对同步解调相关理论的理解。

2.理解同步检波器能解调普通调幅波（AM）和抑制载波双边带调幅波（AMDSB-/）的概念。

SC3.掌握用MC1496模拟乘法器组成的同步检波器来实现普通调幅波（AM）和抑制载波双边带调幅波（AM/）的解调方法与电路。

了解输出端的低通滤DSB-SC波器对解调的影响。

二、实验使用仪器1．集成乘法调幅实验板、调幅信号同步解调电路实验板2．100MH泰克双踪示波器1.FLUKE万用表2.高频信号源三、实验基本原理与电路1. 同步解调分析同步检波，又称相干检波。

它利用与已调幅波的载波同步（同频、同相）的一个本地载波（又称基准信号）与已调幅波相乘，再用低通滤波器滤除高频分量，从而解调得调制信号。

它适应一切调幅波。

它与普通包络检波器的区别就在于接收端必须提供一个本地载波信号u，而r且要求它是与发送端的载波信号同频、同相的同步信号。

利用这个外加的本地载波信号u与接收端输入的调幅信号i u两者相乘，可以产生原调制信号分量和其它r谐波组合分量，经低通滤波器后，就可解调出原调制信号。

2.实验电路R16C10C11+12TP3R1R2R3R4R5R6RW2R8R9T R11R10RW1C1IN2IN1ZR7-12C3R13C7OUTTP4KR12TP2调幅信号同步解调电路TP1Sig+1Car+8Car-10Sig-4B i s5Out-6Out+12V E E1423Adj Adj M C 1496LEDC9C2C4C5R15R14C6TP5RW3A3-0808电路原理：MC1496芯片外围分立元件的作用与参数选择见实验五的电路原理分析。

电阻R16与电容C10,C11构成低通滤波器电路，晶体管构成共射极电压放大，将解调后的低频调制信号幅度进行放大。

在TP3处观察到的是本地载波和输入已调波的相乘波形（没有进行高频滤波），在TP4处观察到的是经过低通滤波和放大后的解调信号。

一、实验目的1. 理解调幅信号的基本原理和特点。

2. 掌握调幅信号的解调方法。

3. 通过实验加深对调幅信号处理技术的理解。

二、实验原理调幅（AM）信号是指载波的幅度随信息信号的变化而变化的一种调制方式。

调幅信号可以表示为：\[ s(t) = (A + m(t)) \cos(2\pi f_c t) \]其中，\( A \) 为载波幅度，\( m(t) \) 为信息信号，\( f_c \) 为载波频率。

解调是指从调幅信号中恢复出原始信息信号的过程。

常见的解调方法有包络检波、相干解调和鉴频器等。

三、实验设备与软件1. 实验设备：信号发生器、示波器、函数信号发生器、频率计等。

2. 实验软件：MATLAB、Simulink等。

四、实验内容与步骤1. 调幅信号的产生（1）使用信号发生器产生一个频率为 \( f_c \) 的正弦波作为载波信号。

（2）使用函数信号发生器产生一个频率为 \( f_m \) 的正弦波作为信息信号。

（3）将载波信号与信息信号相乘，得到调幅信号。

（4）使用示波器观察调幅信号的波形。

2. 调幅信号的解调（1）使用包络检波器对调幅信号进行解调。

（2）使用相干解调器对调幅信号进行解调。

（3）使用鉴频器对调幅信号进行解调。

（4）使用示波器观察解调后的信号波形。

3. 实验数据分析（1）分析调幅信号的波形特点，包括幅度、频率和相位等。

（2）分析解调后的信号波形，比较不同解调方法的效果。

（3）计算解调后的信号与原始信息信号的相似度。

五、实验结果与分析1. 调幅信号的波形通过实验观察，调幅信号的波形为载波信号与信息信号的乘积。

在时域上，调幅信号的波形具有以下特点：（1）幅度随信息信号的变化而变化。

（2）频率与载波频率相同。

（3）相位在载波信号的基础上发生变化。

2. 解调信号的波形通过实验观察，不同解调方法的解调信号波形如下：（1）包络检波：解调后的信号波形与信息信号相似，但存在相位失真。

（2）相干解调：解调后的信号波形与信息信号相似，相位失真较小。

平衡混频器输出电流的频率成份为： s、 0+ s、0–s、 20+s、 20–s、 3s
学习文档
2. 环形混频器
环形混频器由两个平衡混频器 构成，其主要优点是输出中频信 号是平衡混频器的两倍，而且抵 消了输出电流中的某些组合频率 分量，从而减小混频器中所特有 的组合频率干扰。
+
+
vs
Vs
– +
vs
学习文档
实际应用电路常采用平衡调制器 构成同步检波电路。
如图
D1
+
+
+
vs
V
–
s
(t)
++
v
(t)
r
R
L
–
C
v (t)
– 01 V
+
0
V (t) s
R
L
C
v 02 (t)
–
–
–
D2
平衡滤波检波器
学习文档
§9 混频电路
1. 混频器的作用与组成
混频即对信号进行频率变换，将其载频变换到 某一固定的频率上(常称为中频)，而保持原信 号的特征(如调幅规律)不变。 混频器的电路组成如图所示
阻抗。
L181
V2
C189 L182
中频电视信号
fp、fs C1 高频电视
信号
fL
C2
V1 C183 C0
R189 C187 CM
C187
C R190 190
fPIF、fSLF
本振信号
晶体管混频器实用电路
学习文档
(2) 变频电路 下图是晶体管中波调幅收音机常用的变频电路，其中本地
