施工现场平面布置图一、施工场地总平面图1、施工总平面布置依据根据现场实际情况以及招标文件对总平面布置的要求，装修阶段平面布置要与装修施工重点相适应。
2、施工总平面布置原则着重加强现场平面管理力度，根据现场条件进行施工总平面布置与管理。
施工总平面设计布置合理与否，将直接关系到施工现场管理的各要素。
施工总平面布置原则如下：1）在满足施工条件下，尽量节约施工用地。
2）满足施工生产需要和文明施工的前提下，尽可能减少临时设施的投资。
3）在保证场内交通畅通和满足施工对材料要求的前提下，最大限度减少场内运输，特别是减少场内二次搬运。
4）符合施工现场卫生及安全技术要求和防火规范。
3、施工总平面图的内容为便于现场文明施工管理，结合本工程现场条件，施工总平面布置内容应包括：施工总平面管理图、施工临时用电布置图、施工用水和消防布置图。
1）现场办公室现场办公室由总包统一规划，我项目部利用总包现有设施，以便于与业主、监理、总包和其它专业施工单位之间沟通，并保证现场干净、整洁。
2）临时材料周转场地布置施工现场由总包统一规划指定临时材料周转场地。
用于石材、饰面板、龙骨等临时周转用。
3）临时用电布置本装修工程一般利用现场提供的二级配电箱，作为电源接驳点，我公司自行接驳使用，接线按照三相五线制的标准。
所有的现场施工用电由专职持证电工统一管理和维护，并接受总包的统一管理和监督。
4）施工临时用水布置本装修工程施工用水应利用现场内现有设施，由总包提供至少一个水源接驳点，我公司自行接驳使用，并接受总包的统一管理和监督。
消防用水利用施工现场总包统一布置的消防水源。
4、施工平面管理根据施工总平面布置，在工程实施前，制定详细的材料生产、加工、堆放、运输计划，以及各工种施工队伍进退场调整计划。
同时制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实现施工总平面科学、文明的管理。
第三节施工现场总平面布置原则根据本工程的实际特点，施工现场总平面布置原则如下：1、场地布置必须满足国家、市以及招标文件的有关要求。
1.6施工现场平面布置（附图）；1.6.1.工程现场总平面管理：整个现场平面布置本着创建“安全文明优良工地”的目标进行要求，使施工现场综合管理水平达到规范化，科学化、标准化，真正提高工程管理水平，树立良好的企业形象。
1.6.1.1.施工现场总平面布置原则：有效利用场地的使用空间，将生产、办公区分开布设，现场对必要的办公用房、库房、加工房及材料堆放场进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。
保证不对周边工作区和其他建筑物产生影响。
不破坏周边的公共设施。
施工设备和材料堆场的布置满足现场施工的使用要求，并尽量减少材料的搬运量。
所有材料堆场按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。
临时供水满足现场施工用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。
临时用电遵循生产生活用电分路和“三级配电两级保护”的原则。
对施工区域和周边各种公用设施、树木等加以保护。
生活、办公用临时设施：根据本工程自身和现场条件的特点，结合施工要求，做以下平面布置：1.6.1.2.办公区的布置：为便于现场施工管理，又便于相互协调联系，现场布置现场管理办公室。
现场内的道路及周转工具堆放场地全部硬化。
1.6.1.2.1.生活区的布置：现场附近设置工人宿舍，并设置水冲式厕所及浴室。
1.6.1.2.2.材料堆放区：为便于运输，将材料堆放及加工区置于方便施工位置。
1.6.1.2.3.场区道路：施工过程中现场的采用临时道路。
根据总平面的特点进行布置。
1.6.1.2.4.生活卫生：对现场的办公区、生活区、材料堆放区等卫生实行专人负责，建立一周双检制度，奖罚分明。
工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。
1.6.2.“四通”安排在进场前，指定专人组织解决施工所需的水、电、场内交通及通讯问题。
根据总包单位所提供的水源、电源接口位置，按照规范要求和施工用水用电的设计，搭设施工临时用水、用电管路线路，确定用水点和配电箱盘设置的位置，安装水表、电表方便计量工作。
施工现场平面布置图必须掌握的66条要点一想到工地，破旧的板房、杂乱的现场?现场尘土飞扬、噪声轰鸣？这是许多人传统印象中的工地。
随着三维场布应用，建筑工地也发生了翻天覆地的变化。
那么关于现场施工布置图的设计要点，想必利用BIM可视化直观展示和策划，目前已经在施工人员心目中得到了非常高的认可度。
现场施工平面图布置的20个要点1、划分施工区域、办公区、生活区设置隔离围墙、相互独立，但交通方面。
如果因场条件限制，进入办公区须经过施工区时，必须设安全防护通道。
2、确定施工主干道和分支施工道路主干道一般5~6m宽，由施工场地大门至主施工场地，分支施工道路3~4m宽，应沿拟建单位工程周边环通。
3、确定办公区的临时设施布置根据各方管理人员岗位设置和人员配备，计划好办公室的搭设数置和平面布置位置，配套供水、供电、卫生、排污等设施。
4、确定生活区临时设施布置根据总劳动力动态计划，设计生活区的宿舍、食堂、浴室、厕所、洗衣水池等设施，配套供水、供电、卫生、排污等设施。
5、确定施工区主要临时设施布置考虑材料库、工具房、机修间、配电间、钢筋加工间、安装管道加工间等的临时设施布置。
6、确定主要施工场地施工用的场地要尽量靠近工程施工现场，钢筋加工场、安装管道加工场等要考虑材料加工时半成品或成品的堆放，要考虑运输车辆的进出方便。
7、确定主要材料堆场尽量靠近加工车间或施工用料现场，要考虑运输车辆的进出方便。
8、确定大型设备的布置位置塔吊、施工电梯等布置要考虑安装位置便于材料运输，便于设备的安装与拆除，避免相互干扰，避免周边的影响。
9、确定临时用电主配电间和配电箱的布置施工临时用电至少三配电，考虑缩短供电经路架设总路程，可以在适当位置布置分配电间，配电间下设两级配电箱和三级配电箱。
大型设备用电要单独设立供电线路。
两级配电箱和三级配电箱要尽量靠近用电现场。
10、确定供水线路和供水点的布置（包括高层建的消防用水）施工区的用水点每个单工程四周要均匀布置，高层建筑要有专用高压水泵将水送对施工用水楼层，沿建筑物的高度设置D100的消防供水管，每层配消防箱。
施工平面布置图平面布置必须有效安排、充分利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境及人员生活工作的影响，满足安全生产、文明施工、健康生活和环境保护的要求。
做好对平面的分配和统一管理，协调各专业对平面的使用，并对施工区域和周边各种公用设施加以保护。
第一节、施工现场临时平面布置原则11．1．1、临时平面布置原则在满足施工的条件下，尽量节约现场办公占地和仓库用房占地；满足施工需要和文明施工的前提下，尽可能减少材料堆放场地；在保证场内交通运输畅通和满足施工对材料需要的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰；要服从业主单位的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范。
各种生产生活的设施应便于人员的生产生活。
满足安全防火、劳动保护的要求。
第二节、临时设施11．2．1、现场办公室和材料仓库的布置根据现场建筑平面，结合施工场地现状，以及业主的要，在施工现场将不考虑设置办公室、现场仅根据实际施工需要设置材料堆场、临时加工场地等临建设施。
现场楼层还将根据临时用电用水，以及消防的需要，布置临时供电供水线路，和消防器材。
现场办公室安排在甲方指定办公用房内，主要是项目管理的集中地，便于贴进施工现场进行管理和协调工作。
在现场要考虑一个材料综合仓库，主要放置零星材料、机具设备和贵重物品，便于材料搬运及管理。
油漆仓库也设在现场内，与综合仓库分开搭设，主要考虑到油漆材料属易燃易爆物品，应做好通风防火工作，并派专人看管，有效地预防和控制意外事故的发生。
用于工程上的材料，我公司将会和材料供应商协商材料的进场时间、进场数量。
只有当前需要用到工程的材料，根据项目部的总体进场时间要求，进行组织进场。
材料的进场计划必须满足当前施工的需要，避免材料在现场的堆放。
以上布置是施工前期安排，随着施工进度的深入，当某个部位需要搬离时，再根据现场情况，进行合理调整。

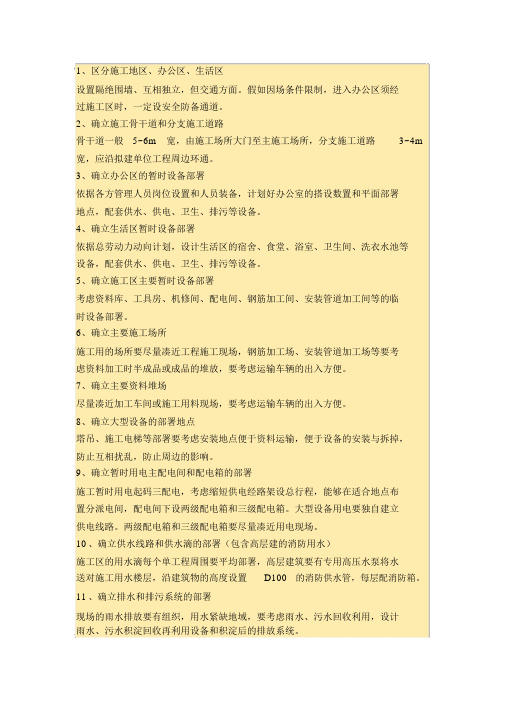

1、区分施工地区、办公区、生活区设置隔绝围墙、互相独立，但交通方面。
假如因场条件限制，进入办公区须经过施工区时，一定设安全防备通道。
2、确立施工骨干道和分支施工道路骨干道一般5~6m宽，由施工场所大门至主施工场所，分支施工道路3~4m 宽，应沿拟建单位工程周边环通。
3、确立办公区的暂时设备部署依据各方管理人员岗位设置和人员装备，计划好办公室的搭设数置和平面部署地点，配套供水、供电、卫生、排污等设备。
4、确立生活区暂时设备部署依据总劳动力动向计划，设计生活区的宿舍、食堂、浴室、卫生间、洗衣水池等设备，配套供水、供电、卫生、排污等设备。
5、确立施工区主要暂时设备部署考虑资料库、工具房、机修间、配电间、钢筋加工间、安装管道加工间等的临时设备部署。
6、确立主要施工场所施工用的场所要尽量凑近工程施工现场，钢筋加工场、安装管道加工场等要考虑资料加工时半成品或成品的堆放，要考虑运输车辆的出入方便。
7、确立主要资料堆场尽量凑近加工车间或施工用料现场，要考虑运输车辆的出入方便。
8、确立大型设备的部署地点塔吊、施工电梯等部署要考虑安装地点便于资料运输，便于设备的安装与拆掉，防止互相扰乱，防止周边的影响。
9、确立暂时用电主配电间和配电箱的部署施工暂时用电起码三配电，考虑缩短供电经路架设总行程，能够在适合地点布置分派电间，配电间下设两级配电箱和三级配电箱。
大型设备用电要独自建立供电线路。
两级配电箱和三级配电箱要尽量凑近用电现场。
10、确立供水线路和供水滴的部署（包含高层建的消防用水）施工区的用水滴每个单工程周围要平均部署，高层建筑要有专用高压水泵将水送对施工用水楼层，沿建筑物的高度设置D100的消防供水管，每层配消防箱。
11、确立排水和排污系统的部署现场的雨水排放要有组织，用水紧缺地域，要考虑雨水、污水回收利用，设计雨水、污水积淀回收再利用设备和积淀后的排放系统。
12、画图要按比率部署各样暂时设备、施工设备和资料堆场；13、三个地区既要有显然隔绝，连通三个地区的道路又要安全、方便。
施工现场平面布置图必须掌握的66条要点一想到工地，破旧的板房、杂乱的现场?现场尘土飞扬、噪声轰鸣？这是许多人传统印象中的工地。
随着三维场布应用，建筑工地也发生了翻天覆地的变化。
那么关于现场施工布置图的设计要点，想必利用BIM可视化直观展示和策划，目前已经在施工人员心目中得到了非常高的认可度。
现场施工平面图布置的20个要点1、划分施工区域、办公区、生活区设置隔离围墙、相互独立，但交通方面。
如果因场条件限制，进入办公区须经过施工区时，必须设安全防护通道。
2、确定施工主干道和分支施工道路主干道一般5~6m宽，由施工场地大门至主施工场地，分支施工道路3~4m宽，应沿拟建单位工程周边环通。
3、确定办公区的临时设施布置根据各方管理人员岗位设置和人员配备，计划好办公室的搭设数置和平面布置位置，配套供水、供电、卫生、排污等设施。
4、确定生活区临时设施布置根据总劳动力动态计划，设计生活区的宿舍、食堂、浴室、厕所、洗衣水池等设施，配套供水、供电、卫生、排污等设施。
5、确定施工区主要临时设施布置考虑材料库、工具房、机修间、配电间、钢筋加工间、安装管道加工间等的临时设施布置。
6、确定主要施工场地施工用的场地要尽量靠近工程施工现场，钢筋加工场、安装管道加工场等要考虑材料加工时半成品或成品的堆放，要考虑运输车辆的进出方便。
7、确定主要材料堆场尽量靠近加工车间或施工用料现场，要考虑运输车辆的进出方便。
8、确定大型设备的布置位置塔吊、施工电梯等布置要考虑安装位置便于材料运输，便于设备的安装与拆除，避免相互干扰，避免周边的影响。
9、确定临时用电主配电间和配电箱的布置施工临时用电至少三配电，考虑缩短供电经路架设总路程，可以在适当位置布置分配电间，配电间下设两级配电箱和三级配电箱。
大型设备用电要单独设立供电线路。
两级配电箱和三级配电箱要尽量靠近用电现场。
10、确定供水线路和供水点的布置（包括高层建的消防用水）施工区的用水点每个单工程四周要均匀布置，高层建筑要有专用高压水泵将水送对施工用水楼层，沿建筑物的高度设置D100的消防供水管，每层配消防箱。
施工现场平面布置
【1】临时用房、设施设计
【1.1】基础要求
1、箱式房基础为条形基础。
基础要求
2、混凝土基础形式只适用于实土地基，地耐力不应低于10t/㎡，如场地为填松土，应进行地基处理确保基础不下沉。
3、基础上凝土标号为C25
4、本表面平整度公差应小于±5mm。
【1.2】箱式房框架安装
1、安置地面
2、安放排水管固定件
3、安装立柱
4、立柱下固定
5、安装屋面
6、立柱上固定
7、墙板固定件单侧固定
8、固定槽基
9、门窗安装
10、加固件安装
11、内隔断
【1.3】连栋安装与室内装饰
1、以间距12mm 按照方案图连拼布置码放。
2、使用T 型密封条密封。
3、使用角件卡件将房体之间连接。
4、将开间部分使用顶梁防水件压住密封条。
5、使用顶梁卡件将顶梁两侧连接。
有开间的，将顶梁防水件一同加紧。
6、放置楼层上下连栋件。
7、将二层部分已一层的安装顺序安装。
8、使用楼层上下卡件连接上下房体。
9、开间部分角柱使用阴角固定件2#固定，需注意没有墙板的一侧没有墙板内外固定件。
10、开间部分阴角为整体型的阴角件2#。
两栋保持12mm 缝隙
黑色T型密封条
楼层上下连栋件、顶梁防水件
顶梁卡件
角连接件
楼层上下卡件
二层放置
【1.4】装配效果
【2】施工现场平面布置图。
施工现场平面布置图必懂知识
一、绘制好施工现场总平面布置图的方法
（一）施工总平面图的绘制
1、施工总平面图的主要内容
（1）建筑平面图上已建和拟建的地上和地下一切建筑物，构筑物和管线的位置或尺寸。
（2）测量放线标桩、地形等高线和取舍土地点。
（3）移动式起重机的开行路线及垂直运输设施的位置。
（4）材料、加工半成品、构件和机具的堆场。
（5）生产、生活用临时设施。
如搅拌站、高压泵站、钢筋棚、木工棚、仓库、办公室、供水管、供电线路、消防设施、安全设施、道路以及其他需搭建或建造的设施。
（6）现场试验室。
（7）必要的图例、比例尺、方向及风向标记。
2、设计步骤
（1）绘制已有建筑物(构筑物)、道路和待建建筑物、确定施工现场区域、设置围墙。
（2）确定起重机械的位置。
起重机械包括塔吊（有轨式、固定式）、井架、龙门架及汽车起重机械等几种。
塔吊的布置：
1）塔吊的平面位置。
主要取决于建筑物的平面形状和四周场地条件。
2）有轨式塔吊:一般应在场地较宽的一侧设建筑物的长度方向
布置。
布置方法有：设建筑物单侧布置、双侧布置和跨内布置三种。
固定式塔吊：一般布置在建筑物中心、或建筑物长边的中间。
3）塔吊的服务半径。
4）起吊高度（安全高度）
5）起吊重量（最远距离、最重构件）
（3）确定搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围。
1）加工棚：建筑物四周
2）仓库和堆场的布置。
根据各施工阶段的需要和材料设备使用的先后顺序来进行布置、提高场地使用的周转效率。
3）搅拌站的位置应尽可能布置在垂直运输机械附近、以减少砼及砂浆的水平运距。
（4）布置运输道路
1）尽可能利用原有道路；
2）满足消防要求、宽度不小于3.5m；
3）汽车单行道的最小宽度为3m。
（5）布置临时设施：
办公用房、工人宿舍、现场试验室、垃圾处理站等。
（6）临时水、电线路。
1）临时供水的布置。
供水管网布置；管径大小计算。
2）临时供电的布置。
用电量和导线等计算：变电器、配电箱布置、安全架空距离
（7）设置图例、说明、指北针等；打印、出图
3、设计依据
（1）规划图、总平面图、竖向布置图和地下设施布置图等。
（2）工程建筑总工期、分期建设情况与要求
（3）施工部署和主要单位工程施工方案
（4）工程施工总进度计划
（5）主要材料、构件和设备的供应计划及周转周期
（6）主要材料、构件和设备的供货与运输方式
（7）各类临时设施的类别、数量等
4、设计原则
在满足现场施工条件下、布置紧凑、便于管理尽可能减少施工用地
（1）在满足施工顺利进行条件下、尽可能减少临时设施、减少施工用的管线、尽可能利用施工现场附近的原有建筑物作为施工临时用房、并利用永久性道路施工使用。
（2）最大限度地减少场内运输、减少场内材料、构件的二次搬运；各种材料按计划分期、分批进场、充分利用场边；各种材料堆放的位置，根据使用时间的要求、尽量靠近使用地点，节约转运劳动力和减少材料多次转运中的损耗；
（3）临时设施的布置，应利于施工管理及工人生产和生活；办公用房
应靠近施工现场；福利设施应在生活区范围之内；
（4）施工平面布置要符合劳动保护、保密防火和环境保护的要求。
施工现场的一切设施都要有利于生产，保证安全施工。
要求场内道路畅通、机械设备的钢丝绳、电缆、缆绳等不妨碍交通、和必须通过道路时，应采取措施。
有碍工人健康的设施及易燃设施应布置在下风方向，离生活区远一些。
工地内应布置消防设备、出入口和设沉沙池和门卫。
山区建设中还要考虑防洪泄洪等特殊要求。
施工组织设计创新：采用多媒体标书更好的阐述自己的施工布置、施工中重点、难点部位的应对措施，新材料、新工艺的应用、使自己的施工方案更加形象、具体。
二、施工现场平面布置图的布置原则有哪些
1、施工平面布置应严格控制在建筑红线之内。
2、平面布置要紧凑合理，尽量减少施工用地。
3、尽量利用原有建筑物或构筑物。
4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。
5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。
1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。
2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。
3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。
4）水泥库选择地势较高、排水方便靠近搅拌机的地方。
5）临时水电应就近铺设。
6、在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰。
7、符合施工现场卫生及安全技术要求和防火规范。
8、现场布置有利于各子项目施工作业。
9、考虑施工场地状况及场地主要出入口交通状况。
10、结合拟采用的施工方案及施工顺序。
11、满足半成品、原材料、周转材料堆放及钢筋加工需要。
12、满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。
13、各种施工机械既满足各工作面作业需要又便于安装、拆卸。
三、竖向规划布置图与总平面规划布置图有什么不同
（一）总平面布置图
亦称“总体布置图”，按一般规定比例绘制，表示建筑物，构筑物的方位、间距以及道路网、绿化、竖向布置和基地临界情况等。
图上有指北针，有的还有风玫瑰图。
建筑总片面图是表明新建房屋所在基础有关范围内的总体布置，他反映新建、拟建、原有和拆除的房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及原有环境的关系和邻界情况等。
建筑总平面图是表明新建房屋所在基础有关范围内的总体布置，他反映新建、拟建、原有和拆除的房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及原有环境的关系和邻界情况等。
是房屋及其他设施施工的定位、土方施工以及绘制水、暖、电等管线总平面图和施工总平面图的依据。
从建筑总平面图中应包括以下内容：
（1）该建筑场地所处的位置与大小。
（2）新建房屋在场地内的位置以及与其邻近建筑物的距离。
（3）新建房屋的方位用指北针表明，有时用风向频率玫瑰图表示常年风向频率与方位。
（4）新建房屋首层室内地面与室外地坪及道路的绝对标高。
（5）场地内的道路布置与绿化安排。
（6）扩展房屋的预留地。
规划图指对一个社区或类似范围内日后的发展所做的规划图，其中标明用于居住区、商业区、工业区、公共活动区或其他用途的土地的大小和位置。
土地利用规划图常是确定具体区划的基础。
