(完整版)施工现场平面布置图的布置原则

施工现场平面布置图的布置原则有哪些？
1.1、施工平面布置应严格控制在建筑红线之内。

1.2、平面布置要紧凑合理，尽量减少施工用地。

1.3、尽量利用原有建筑物或构筑物。

1.4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

1.5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。

4）水泥库选择地势较高、排水方便靠近搅拌机的地方。

5）临时水电应就近铺设。

1.6在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰；
1.7符合施工现场卫生及安全技术要求和防火规范。

1.8现场布置有利于各子项目施工作业。

1.9考虑施工场地状况及场地主要出入口交通状况。

1.10结合拟采用的施工方案及施工顺序。

1.11满足半成品、原材料、周转材料堆放及钢筋加工需要。

1.12满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

1.13各种施工机械既满足各工作面作业需要又便于安装、拆卸。

1.14实施严格的安全及施工标准，争创省级安全文明工地。

（资料素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

施工现场平面布置施工现场平面布置是建筑工程中至关重要的一步，它涉及到所有施工过程的安排和组织，直接影响工程的进度和效果。

一个合理的现场布置能够提高施工效率，减少资源浪费，保障施工安全。

本文将介绍一些常见的施工现场平面布置的原则和要点。

一、施工布置原则1. 合理布局：施工现场应根据工程的特点和施工过程的要求，合理布置工作面、设备、材料堆放区和临时设施等，使各工序之间的交叉作业互不干扰，最大限度地提高施工效率。

2. 安全优先：施工现场必须设立周密的安全保护措施，包括安全通道、临时防护设施、警示标志等，以保障工人的人身安全。

特别是对危险区域和高风险工序，要加强管理，确保施工过程中的安全。

3. 环境保护：施工现场应严格按照环保要求进行管理，设置合适的污水、废弃物处理设施，精确控制噪音、尘土、污染的扩散范围，保护周边环境的安全和整洁。

二、施工布置要点1. 工作面布置：工作面是施工现场的核心区域，其合理布置能够提高施工效率。

在选择工作面时，应考虑以下几个因素：工序的先后顺序、设备和材料的进出方便性、施工工艺的要求等。

不同工作面之间应留出足够的通道，便于人员和物资的进出。

2. 设备布置：施工现场的设备布置应符合施工流程和安全要求。

将设备合理布置在工作面附近，便于操作和监控。

重型设备要考虑地基的承载力和平坦度，确保设备的稳定性和安全性。

3. 材料堆放区：材料是建筑工程的重要组成部分，其堆放区的合理布置对施工效果和现场安全至关重要。

材料堆放区应远离危险区域，避免对施工造成干扰。

不同类型的材料应分类堆放，并采取相应的防护措施，确保其质量和安全。

4. 临时设施：施工现场需要一些临时设施，如办公区、休息室、食堂、厕所等。

这些设施应根据现场规模和人员需求进行合理布置，方便施工人员的工作和生活，保障施工期间的正常运转。

5. 安全通道与标志：施工现场应设立合理的安全通道，保障人员的顺畅疏散。

通道应平整、宽敞，并配备明显的标志和警示标识。

施工现场平面布置和临时设施、临时道路布置一、施工现场的平面布置与划分（附平面布置图）施工现场的平面布置图是施工组织设计的重要组成部分，必须科学合理的规划，设置道路、组织排水、搭建临时设施、堆放物料和设置机械设备等。

1、施工平面布置原则(1)满足施工要求，场内道路畅通，运输方便，各种材料能按计划分期分批进场，充分利用场地；(2)材料尽量靠近使用地点，减少二次搬运；(3)现场布置紧凑，减少施工用地；(4)在保证施工顺利进行的条件下，尽可能减少临时设施搭设，尽可能利用施工现场附近的原有建筑物作为施工临时设施；(5)临时设施的布置，应便于工人生产和生活，办公用房靠近施工现场，福利设施应在生活区范围之内；(6)平面图布置应符合安全、消防、环境保护的要求。

2、施工现场功能区域划分要求施工现场按照功能可划分为施工作业区、辅助作业区、材料堆放区和办公生活区。

施工现场的办公生活区应当与作业区分开设置，并保持安全距离。

办公生活区应当设置于在建建筑物坠落半径之外，与作业区之间设置防护措施，进行明显的划分隔离，以免人员误入危险区域；办公生活区如果设置在在建建筑物坠落半径之内时，必须采取可靠的防砸措施。

功能区的规划设置时还应考虑交通、水电、消防和卫生、环保等因素。

这里的生活区是指建设工程作业人员集中居住、生活的场所，包括施工现场以内和施工现场以外独立设置的生活区。

施工现场以外独立设置的生活区是指施工现场内五条件建立生活区，在施工现场以外搭设的用于作业人员居住生活的临时用房或者集中居住的生活基地。

二、场地施工现场的场地应当整平，清除障碍物，无坑洼和凹凸不平，雨季不积水，暖季应适当绿化。

施工现场应具有良好的排水系统，设置排水沟及沉淀池，现场废水不得直接排人市政污水管网和河流；现场存放的油料、化学溶剂等应设有专门的库房，地面应进行防渗漏处理。

地面应当经常洒水，对粉尘源进行覆盖遮挡。

三、临时道路(1)施工现场的道路应畅通，应当有循环干道，满足运输、消防要求；(2)主干道应当平整坚实，且有排水措施，硬化材料可以采用混凝土、预制块或用石屑、焦渣、砂头等压实整平，保证不沉陷，不扬尘，防止泥土带人市政道路；(3)道路应当中间起拱，两侧设排水设施，主干道宽度不宜小于3.5m，载重汽车转弯半径不宜小于15m，如因条件限制，应当采取措施；(4)道路的布置要与现场的材料、构件、仓库等堆场、吊车位置相协调、配合；(5)施工现场主要道路应尽可能利用永久性道路，或先建好永久性道路的路基，在工程结束之前再铺路面。

建筑施工现场总平面布置原则
（1）场地布置必须满足国家、省、市以及施工合同的有关要求。

（2）按照施工部署确定的施工区域划分和施工顺序，合理布置大型施工机械，每个施工区的大型机械相对独立，保证满足施工的需求。

（3）按施工部署确定的施工区域划分，统筹协调各施工区料场和加工场的布置，使之符合工艺流程，并且各施工区料场和加工场相对独立，减少施工中的相互干扰。

（4）各施工区料场和加工区尽量布置在垂直运输机械设备工作范围内，以减少二次运输。

（5）合理布置施工道路，保证运输方便通畅，减少运输距离和二次搬运。

（6）临时设施的布置满足整个施工期间的管理和生产的需要，同时满足安全、环境、消防等方面的管理要求。

（7）整个施工现场的布置达到美观的要求。

（8）服从管理方的统一协调，合理布置生产生活用地，尽量避免或少占用工程用地，减少临时设施搬迁带来的成本增加。

（9）减少场地硬化面积，增加绿化面积，降低成本、美化环境。

（10）为便于现场施工管理，现场进行封闭式施工。

11.2施工现场平面布置11.2.1平面布置原则及依据平面布置时应根据现场实际情况，结合工程特点进行布置，就本工程而言，布置原则和依据如下所述。

11.2.1.1布置原则施工现场平面布置以现场条件及工程施工特点为根据，本着施工现场布置紧凑合理、减少临时设施的拆改、经济节约的原则开展现场的布置及施工活动，详细的施工平面布置原则确定如下：1 施工现场平面分办公设施、生产设施和现场围蔽进行布置。

2 施工平面紧凑有序，在满足土建、机电安装、装修施工的条件下，尽量节约施工用地，以适应现场狭小的条件。

3 混凝土施工完毕,及时进行地下室外墙防水施工，防水施工完成及时组织室外回填土施工，以增加施工用地。

4 合理安排并提前策划材料物资订货、加工时间，组织材料物资分批次进场，减少材料物资在现场堆放占用场地。

11.2.1.2布置依据1 招标文件有关要求及规定。

2 现场施工用地范围、水源、电源位置，以及现场勘察成果。

3 招标图纸。

4 总进度计划及资源需用量计划。

5 总体部署和主要施工方案。

6 安全、文明施工及环境保护要求。

11.2.2现场布置现场规划必须依据现场实际情况，通过现场踏勘我们了解到现场，土方开挖已基本完成，正在进行地基处理，场地基本已经完成三通一平；办公设施的布置主要设施有机房基础、塔基础、机房、塔地网。

11.2.3现场道路根据现场情况，场区可修筑环形闭合道路，可以形成闭合的消防通道，满足消防要求。

场区环形道路，主路宽度为6米，道路采用150厚C15混凝土硬化处理。

道路控制好路面标高，确保表面平顺，场内排水畅通，无积水现象，并在整个施工过程中加以维护。

沿道路周边设排水沟，施工用水从积水坑中经沉淀后抽出，保证排入市政管线的水不带有泥沙。

在道路上做好行车标识，限定车辆行驶路线，以便于加强现场交通管理。

11.2.4施工用场地布置现场场地拟按土方、基础、主体及装饰施工四个阶段进行布置，各阶段根据施工特点，现场加工场地的布置相应进行调整。

施工现场总平面布置图及临时用地表
一、施工总平面布置的原则
1、在满足施工需要的前提下，尽量减少施工用地，不占或少占施工范围之外用地，施工现场布置要紧凑合理，保护好施工现场的原有树木、基础设施等。

2、合理布置各项施工设施，科学规划施工方案，尽量降低运输费用。

3、科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。

4、尽量利用永久性建筑物、构筑物或现有设施为施工服务，降低施工设施建造费用，尽量采用装配式施工设施，提高其安装速度。

5、各项施工设施布置都要满足：有利于施工、方便生活、安全防火和环境保护要求。

二、施工总平面布置的依据
1、园林建设项目总平面图、竖向布置图和地下设施布置图。

2、园林建设项目施工部署和主要项目施工方案。

3、园林建设项目施工总进度计划、施工总质量计划和施工总成本计划。

4、园林建设项目施工总资源计划和施工设施计划。

5、园林建设项目施工用地范围和水、电位置，以及项目安全施工和防火标准。

三、施工现场平面布置图
根据施工平面图的布置原则和依据，我公司制订一份施工总平面图，绘出了现场临时设施布置图表并附文字说明，说明临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。

四、临时设施布置
附表六：临时用地表
用途
面积
（平方米）
位置需用时间
发包人办公室20㎡总校区内整个工期监理办公室20㎡整个工期项目办公室20㎡整个工期会议室50㎡整个工期。

施工总平面布置一、总平布置原则1、统筹规划原则本次投标的工程项目，属于综合性工业生产项目，工程量大、专业工种配合多、工程施工之间的专业交叉作业量大，为了减少工程临时设施在施工过程中拆迁造成浪费，并且不占用大型施工机械作业场地及机械进出通道，生产设施按专业相对集中，并尽量靠近施工点设置，尽力在场地内作好施工的统筹规划。

施工生活设施也应满足上述要求进行考虑。

2、合理布置原则简易、实用、规整、文明的原则。

3、固定原则现场设置临时设施场地相对固定原则，由于施工现场场地限制，部分临时施工、生活设施在底下室施工完毕后将会重新布置、搭设。

（施工前期平面布置详见总平面布置图）施工办公室、会议室及工人宿舍采用活动板房，食堂及厕所等采用砖砌体与刚结构相结合墙体搭建。

施工污水经沉淀池处理后采用明沟与正式排水干管或明渠相接,充分利用市政管网排水系统。

二、临设布置说明1、施工用房主要有：材料库房、工具房、各工种加工棚、水泥库、门卫室等。

材料库房、工具房采用统一规格的集装箱工具房，材料加工棚等用房一般采用脚手架钢管搭设彩瓦屋面，现场搅拌站等设施采用砖砌体围护结构。

2、办公用房、生产用房布置办公用房、生产用房布置详见施工平面布置图。

施工用水用电平面布置图。

3、施工用电(1)施工用电根据建设单位提供的电源电压进行选择在现场设置变压器或者设置总配电箱。

(2)为保证现场使用电源电压，从变电所或总配电箱供出的电源采用两路供电的方式进行供电。

(3)为保证现场的夜间照明，在施工现场不影响工程施工的地方设夜间照明铺灯灯塔，每座灯塔上设一根3KW照明灯。

(4)施工用电计算现场临时用电采用TN—S系统(三相五线制)根据施工机具容量计算，用电量最大约为600KVA。

从建设单位指定电源引接入配电房。

∑P=l.l[Kι(∑pι∕cosΦ)+K2Σp2+K3Σp3+K1Σp4]∑P用电设备总需容量ΣP)电动机额定功率ΣP2电焊机额定容量∑P3室内照明额定容量∑P∙1室外照明额定容量cosΦ平均功率系数0.75Kl=O.7 K2=0.5 K3=0.8 K4=1.0ΣP3室内照明取EPjO%=19.4Kw∑P1=1.l×[0.7×(194.3/0.75)+0.6×573+0.8×19.4]=594.6KVA该计算以施工的三个区域中最大用电量区域计算，故建设单位需提供600KVA电源以满足施工需要。

施工现场平面布置一、施工总平面布置原则及依据：（一）布置原则：为保证施工现场布置紧凑合理、施工进行顺利，施工平面布置原则如下：l、采用预制装配式临建设施，提高装配速度，尽快投入使用。

2、规划好施工道路和场地，减少场内二次搬运，降低运输费用。

3、现场布置应符合卫生、安全、防火和环境保护等要求，达到市级文明工地标准。

（二）布置依据：1、业主的有关要求。

2、现场红线、临界线、水电源位置，以及现场勘察结果。

3、总平面图、建筑平面图。

4、总进度计划及资源需用量计划。

5、总体部署和主要施工方案。

6、安全文明施工及环境保护要求。

二、施工总平面布置：（一）生产设施布置：1、本工程混凝土采用商品混凝土，在现场设混凝土标养室。

混凝土标养室面积15㎡。

2、钢筋加工：钢筋加工场地共分为4个部分，分别布置在两处：钢筋堆放场地、钢筋加工场地、冷拉调直场地及成品半成品堆场。

各类钢材按不同规格堆放整齐，设置标识牌和检验状态。

3、模板加工及大型工具堆放场地：模板加工场地，主要用于木材堆场、木材加工。

模板加工场地设电锯、平刨、压刨、圆盘锯，现场设置两处模板加工和工具堆放场地。

大型工具堆放场地，位于垂直运输机械覆盖范围以内，场地内大型工具分类堆放，并尽可能靠近建筑物边，以利使用。

4、砌体材料堆场：考虑到运输方便，砌体材料尽量堆放于建筑物附近，靠近施工电梯的部位。

（二）生活设施布置：1、现场办公：现场管理人员办公区采用色彩明快的装配式钢板房，办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，微机房配电脑、打印机等设施。

办公室、会议室安装空调、电源插座、电话和传真机等。

办公室门前设花坛进行绿化。

业主及监理现场办公室；均配暖、电等设施。

2、工人宿舍、食堂、厕所、浴室：工人生活区由宿舍、食堂、厕所、浴室组成。

工人宿舍采用钢结构彩板搭设，上下两层上下铺，床架被褥统一，实行公寓化管理。

生活区食堂，内配冰柜、蒸箱、炉灶等设施，满足施工人员用餐。

施工现场平面布置（附图）施工现场平面布置图施工现场总平面布置原则本工程位于库车市哈尼喀塔木乡内，现场安全文明施工要求高，在现场平面布置时，考虑以下几点。

遵循省、市有关文明工地考核、评定标准及业主要求，对施工现场进行总平面布置。

施工平面布置要紧凑合理，尽量减少施工用地。

合理组织运输，保证运输道路畅通，尽量减少场内运输。

尽量采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。

各项施工设施都要满足方便生产、有利于生活、安全防火、环境保护和劳动保护要求。

施工区、办公区、生活区分开设置，要经济、美观、大方。

主要施工场地、施工道路、上下水、排水、供电线路应做到线路最短、费用最省、运输方便并满足施工需要。

高档材料库房应对地面进行防潮处理，对施工机械应设防雨及防护棚。

本工程主要施工场、及施工道路及排水系统，尽可能结合室外工程的永久做法，采取永临结合，并实行砼硬地坪施工。

施工材料堆放：所有材料应遵循随用、随进、随完的原则，并严格按场布图堆放。

按照安全、文明施工标准，结合本工程所处位置，现场施工区域、办公及生活区域均布置消防设施如消防栓、灭火器等，同时应结合现场环境及业主要求，施工污水应先进污水沉淀池后排入总下水道，对施工现场环境采取有效的保护措施。

由于本工程的工程量较大，工期紧，因此需要投入大量的人力、物力，为减少料具的场内二次搬运距离，最大限度地发挥机械设备的效率，搞好现场文明施工，现场必须要有科学合理的总平面布置。

为此，我公司通过现场观察，根据现场实际情况，拟作如下施工平面布置。

根据现场踏勘，现场具备开工条件，现场施工用电已接通，单路供电，现场自来水源已接通。

本工程施工场地比较狭窄，而总平面布置是否合理，直接关系到施工进度的快慢，安全文明施工的达标和体现我公司管理水平的高低，施工平面布置应考虑以下因素：确保场内道路畅通，满足施工对材料堆放场地的要求，减少二次搬运和场内运输。

满足安全、文明施工达标对场地的要求，生活区和生产区要有明显的隔离。

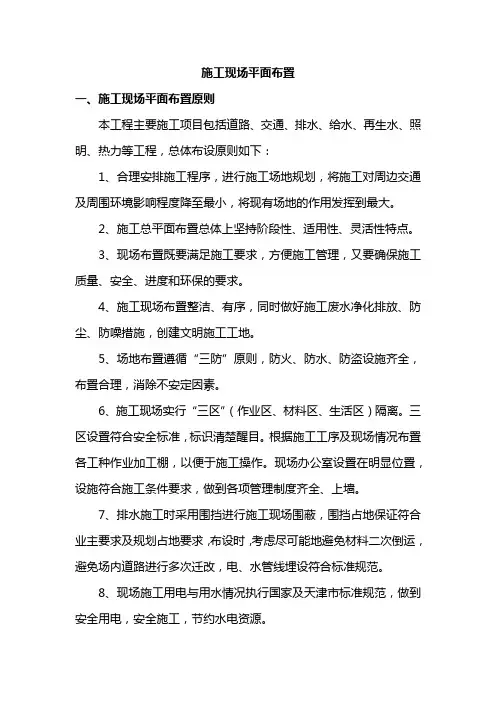

施工现场平面布置一、施工现场平面布置原则本工程主要施工项目包括道路、交通、排水、给水、再生水、照明、热力等工程，总体布设原则如下：1、合理安排施工程序，进行施工场地规划，将施工对周边交通及周围环境影响程度降至最小，将现有场地的作用发挥到最大。

2、施工总平面布置总体上坚持阶段性、适用性、灵活性特点。

3、现场布置既要满足施工要求，方便施工管理，又要确保施工质量、安全、进度和环保的要求。

4、施工现场布置整洁、有序，同时做好施工废水净化排放、防尘、防噪措施，创建文明施工工地。

5、场地布置遵循“三防”原则，防火、防水、防盗设施齐全，布置合理，消除不安定因素。

6、施工现场实行“三区”（作业区、材料区、生活区）隔离。

三区设置符合安全标准，标识清楚醒目。

根据施工工序及现场情况布置各工种作业加工棚，以便于施工操作。

现场办公室设置在明显位置，设施符合施工条件要求，做到各项管理制度齐全、上墙。

7、排水施工时采用围挡进行施工现场围蔽，围挡占地保证符合业主要求及规划占地要求，布设时，考虑尽可能地避免材料二次倒运，避免场内道路进行多次迁改，电、水管线埋设符合标准规范。

8、现场施工用电与用水情况执行国家及天津市标准规范，做到安全用电，安全施工，节约水电资源。

二、施工现场平面布置根据现场情况，现场计划采用围挡进行封闭，并修建一条施工进出场道路，与周边现状道路连接贯通。

在道路南侧空地上设置项目部及施工人员住宿，同时根据施工总体安排及划分，在现场设置各类原材料存放区及加工区，确保施工区域与住宿区域相隔离。

1、现场围闭及施工路修建施工场地，现场采用半封闭式管理，对施工占用场地采用专用围挡连续固定设置，并在进出口设置警示标志标牌。

在工地进出口设冲车台，冲车台下设排水沟，冲车废水通过沉淀池处理后再对外排放。

2、项目部及民工生活区建设（1）、项目部布置项目经理部采用单层彩板房结构，占地面积约3000m2，主要设置项目各领导办公室、各科室办公室、会议室、驻地监理办公室以及业主代表办公室等。

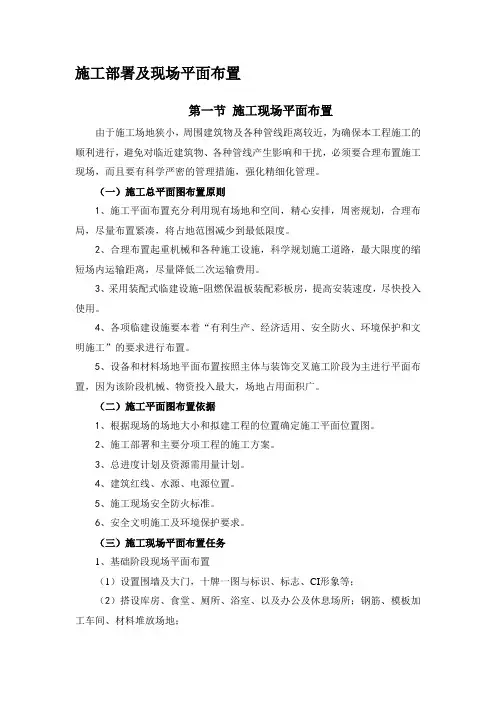

施工部署及现场平面布置第一节施工现场平面布置由于施工场地狭小，周围建筑物及各种管线距离较近，为确保本工程施工的顺利进行，避免对临近建筑物、各种管线产生影响和干扰，必须要合理布置施工现场，而且要有科学严密的管理措施，强化精细化管理。

（一）施工总平面图布置原则1、施工平面布置充分利用现有场地和空间，精心安排，周密规划，合理布局，尽量布置紧凑，将占地范围减少到最低限度。

2、合理布置起重机械和各种施工设施，科学规划施工道路，最大限度的缩短场内运输距离，尽量降低二次运输费用。

3、采用装配式临建设施-阻燃保温板装配彩板房，提高安装速度，尽快投入使用。

4、各项临建设施要本着“有利生产、经济适用、安全防火、环境保护和文明施工”的要求进行布置。

5、设备和材料场地平面布置按照主体与装饰交叉施工阶段为主进行平面布置，因为该阶段机械、物资投入最大，场地占用面积广。

（二）施工平面图布置依据1、根据现场的场地大小和拟建工程的位置确定施工平面位置图。

2、施工部署和主要分项工程的施工方案。

3、总进度计划及资源需用量计划。

4、建筑红线、水源、电源位置。

5、施工现场安全防火标准。

6、安全文明施工及环境保护要求。

（三）施工现场平面布置任务1、基础阶段现场平面布置（1）设置围墙及大门，十牌一图与标识、标志、CI形象等；（2）搭设库房、食堂、厕所、浴室、以及办公及休息场所；钢筋、模板加工车间、材料堆放场地；（3）接通临时水源；（4）接通临时电源，网络及电话线路；（5）塔吊、小型施工机具安装；2、主体阶段施工平面布置本阶段是工程的关键阶段，施工任务重，现场材料、机具用量大，并处于施工高峰期，本阶段布置的主要任务有：（1）模板、钢管、扣件等周转材料堆场的布置；（2）安装塔吊；（3）填充墙开始后，砂堆场、砂浆搅拌站、砖砌块堆场的布置；（4）临时水、电固定并延伸到工作面。

3、装饰阶段施工现场平面布置塔吊及钢筋加工机械拆除，保留塔吊、五金库房，钢筋加工车间作为装饰材料堆放的库房，钢管、扣件及模板等周转材料陆续退场，室外空地逐渐腾出，室外工程逐步展开。

施工现场总平面图布置依据及原则
施工现场总平面图布置依据及原则
施工现场平面布置是本工程施工组织设计的关键环节，其直接关系到施工进度与现场安全文明管理的质量；主要是通过立体的整体规划与现场平面的具体安排手段，达到施工区域安排的合理化、程序化、系统化。

这样不仅有利于简化交差施工的复杂关系，并且有利于综合管理，便于实现文明施工、安全生产的目标。

2.1施工总平面图布置依据
（1）招标人提供的招标文件以及总包的施工总平面布置图；
（2）工程所在地区的原始资料，包括建设、勘察设计单位提供的资料；
（3）原有和拟建建筑工程的位置和尺寸；
（4）幕墙施工方案、施工进度和资源需要具体计划；
（5）业主与总包单位可提供房屋和其他设施。

2.2施工总平面图布置的原则
（1）在满足施工需要和文明施工的前提下，尽可能地节约临时用地，尽可能地减少临时设施的投资，我司结合总包平面图，充分利用总包提供的临时用地，合理分配各区域所需面积，
（2）在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；将所有区域均划分在场内施工道路侧边或场内道路能方便抵达的区域。

我司将“材料临时堆放区”、“设备工具仓储区”及“材料加工区”分配一起，减少材料场内二次运输，便于加工。

（3）符合施工现场安全、防火及卫生要求，并均用制度的形式加以约束。

（4）现场布置紧凑，减少施工用地；
（5）符合业主或总包方要求。

施工现场布置一、施工现场布置原则与依据1.布置原则根据市文明施工管理规定的相关规定，为保证施工现场布置紧凑合理，现场施工顺利进行，施工平面布置原则确定如下：1.1 合理布置现场，规划好施工道路和场地，减少运输费用和场内二次倒运。

1.2 既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求，不能顾此失彼。

1.3 应在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地规划，将施工道口交通及周围环境影响程度降至最小、将现有场地的作用发挥到最大化。

1.4 施工布置需整洁、有序，同时做好施工废水净化、排放措施、防尘、防噪措施，创建文明施工工地，工地应作为美化和宣传的窗口，为市的城市建设添光彩。

1.5 现场材料堆放有序。

储存环境适宜，措施得当。

材料运输工具适宜，装卸方法得当，尽量避免和减少二次搬运。

1.6 施工现场供水管网根据用水量设计布置，管径合理、管路简捷，采取有效措施减少管网和用水器具的漏损。

设立循环用水装置，使用节水产品，有针对性的节水。

1.7 建立可再利用水的收集处理系统，使水资源得到梯级循环使用。

1.8 场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

2.布置依据2.1 招标文件有关要求；2.2 现场红线、临界线、水源、电源位置，以及现场勘察结果；2.3 总平面图、建筑平面图、立面图；2.4 总进度计划及材料需用量；2.5 总体部署和主要施工方案；2.6 安全文明施工及环境保护要求。

二、施工现场平面布置根据施工总体部署和对现场踏勘的结果，在保证工期目标的前提下，对施工现场作了如下平面布置，具体详见后附表“施工现场平面布置图”。

1.基础及地下室施工阶段布置本工程现场周围较开阔，基坑周围设置临时硬化道路，为 6m 宽 C20 砼硬化路面，厚度均为 200mm。

施工现场沿台儿庄路一侧设置 2 个施工主出入口。

并于出入口旁边设置警卫室、冲车池、各类展牌等设施，以及样板展示区。

施工现场平面布置图的排列原则
施工现场平面布置图是指在进行建筑施工时，通过图纸的形式
展示施工现场的布置、设备、材料等情况，以便施工方和监理方进
行有效的管理和监督。

在制作施工现场平面布置图时，需要遵循一
定的排列原则，以确保图纸的清晰性和准确性。

1.空间布置合理性原则
施工现场平面布置图需要合理安排各项设备、材料和施工区域，以使整个施工过程顺利进行。

在布置图中，应根据施工的流程和要求，将各个施工区域进行合理的划分和排列。

2.线路和管道布置原则
施工现场平面布置图还需要考虑线路和管道的布置情况。

线路
和管道的布置应遵循便于维修和管理的原则，确保其不干扰施工作业，并保证施工现场的安全性。

3.设备和材料存放原则
布置图中还需要显示设备和材料的存放位置。

设备和材料的存放应根据其种类和特性进行合理的安排，以便施工方和监理方在需要时能够快速找到和使用相关设备和材料。

4.标注和图例规范性原则
为了保证施工现场平面布置图的准确性和易读性，在绘制图纸时应遵循标注和图例的规范。

各项设备、材料和施工区域应标明名称、编号和其他必要的信息，方便相关人员的理解和操作。

5.辅助图形和比例尺使用原则
在布置图中，可以使用辅助图形和比例尺来更好地展示施工现场的布置情况。

辅助图形可以增加图纸的可读性，比例尺可以帮助读者准确判断施工现场的大小和距离。

以上是施工现场平面布置图的排列原则，通过遵循这些原则，能够制作出清晰、准确、易读的施工现场平面布置图，提高施工管理的效率和质量。

第二章施工现场平面布置第一节：施工现场总平面布置1、布置原则及依据1.1、布置原则我们根据天津市文明施工管理规定，为保证施工现场布置紧凑合理，现场施工顺利进行，施工平面布置原则确定如下：1.1.1、合理布置现场，规划好施工道路和场地，减少运输费用和场内二次倒运。

1.1.2、既要满足施工，方便施工管理，又要能确保施工质量、安全、进度和环保的要求，不能顾此失彼。

1.1.3、应在允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序。

1.1.4、施工布置需整洁、有序，同时做好施工废水净化、排放措施、防尘、防噪措施，创建文明施工工地。

1.1.5、现场材料堆放有序。

储存环境适宜，措施得当。

材料运输工具适宜，装卸方法得当，尽量避免和减少二次搬运。

1.1.6、施工现场供水管网根据用水量设计布置，管径合理、管路简捷，使用节水产品，有针对性的节水。

1.1.7、场地布置还应遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

1.2、布置依据1.2.1、招标文件有关要求。

1.2.2、安全文明施工和环境保护要求。

1.2.3、现场红线、水源、电源位置，以及现场勘察成果。

1.2.4、总平面图、建筑平面、立面图。

1.2.5、总进度计划及资源需用量计划。

1.2.6、总体部署和主要施工方案。

2、施工总平面管理：2.1、施工总平面管理由项目现场经理负责组织、协调，并由工程部具体实施。

施工中根据工程进度的实施情况，发布分阶段总平面管理实施计划，制定平面管理办法，对施工场地统一安排，统一调度，保证平面管理计划的顺利实施。

3.2、凡进出入现场的设备、材料需出示有关部门所签放行条，保安进行登记方可，所有设备、材料必须按平面布置图指定的位置堆放整齐，不得任意堆放或改动。

2.3、施工现场的水准点，轴线控制点，埋地线缆，架空电线应有醒目标志，所有材料堆放区也必须作好标识，并加以保护。

2.4、现场施工垃圾集中放入分类垃圾站内，专人管理、统一搬运，并及时运出场外。

施工现场总平面图及塔吊的布置原则1、确定垂直运输设备的位置（塔吊、井架、门架）他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置；2、多层建筑施工中（3-7层）可以用轻型的塔吊，这类塔吊的位置可以移动，但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内；3、高层建筑施工中（12层以上或大于24米），可以布置自升式或爬升式塔吊，他们的位置固定，具有较大的工作半径（30-60米），同时一般配置若干太的固定升降机配合作业，主体结构完毕，塔吊可以拆除；4、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔；5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择；6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜。

还有一个很重要的原则，就是减少二次搬运！7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求；8、满足施工需要和文明施工的前提之下，尽可能节约施工用地，减少临时设施的投入；10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运；11、平面交通上，尽量避免和单位的相互干涉；12、符合现场卫生及安全技术要求和放火规范13、布置区域要留有塔吊附墙位置；在有室内电梯的高层和超高层项目中，尽量避免将塔吊布置在电梯井内，以免今后塔吊拆除进度和室内电梯的安装进度发生冲突。

施工现场平面布置的原则按施工图纸规划出《施工平面布置图》搭建各种临时设施。

按安全文明施工方案的要求进行修整和装饰。

临时施工用水、用电、道路按施工要求标准完成。

施工现场平面布置第一节施工总平面布置原则施工现场平面布置本着“因地制宜、集中设置、便于管理、方便施工”的原则进行布置。

注意保护好场区内的管线、构筑物和其它地上、地下设施。

结合现场交通便利条件，合理安排施工场地，对临时设施、现场办公、设备及仓储、供电、供水、卫生、生活等设施合理安排。

第二节临时设施布置1、施工便道为确保按期竣工，保证商混、钢筋等原材料的进场和场内运输，同时也要确保施工期间恒山东路社会车辆的正常通行，修筑8条施工便道。

施工便道的平面位置详见附图施工平面布置图。

便道结构设计详见后附《施工便道结构设计说明》。

交通导流便道主线桥0-4#桥墩、台及起点引道位于原恒山东路上，施工期间将占用恒山东路进行全封闭施工，为保证社会车辆正常通行，在恒山东路北侧修建交通导流便道，起点从主线桥引道起点西侧IOnI处至终点南山街，长33Onb宽7m,结构层为70Cm山皮石，面层为20CnI厚C30混凝土。

工程结束后，采用破碎锤拆除混凝土路面，运至弃土场。

1号便道1号便道起点位于龙丰线铁路路基东侧（主线桥7#墩柱北侧），终点至12#桥台北侧，紧邻桥梁翼缘板北侧外缘，做为主线桥第三联、第四联施工期间材料运输及汽车起重机作业平台，长170米，宽7米。

施工方案为挖除原地面软土，并碾压基底，分层水平全宽填筑4层山皮石,每层20cm,共80cm,压路机碾压。

2号便道2号便道位于龙丰线铁路东侧，为龙丰线铁路东侧施工现场唯一进入通道，起点位于恒山东路南侧铁路道口，终点至主线桥7#墩柱南侧，长165m,宽4米，在原有道路基础上改建，分层填筑50Cnl厚山皮石，压路机碾压。

3号便道3号便道起点位于龙丰线铁路路基东侧(主线桥7#墩柱南侧)，终点至12#桥台东侧，紧邻桥梁翼缘板外缘，做为主线桥第三联、第四联施工期间材料运输及汽车起重机作业平台，长270米，宽7米。

施工方案为挖除原地面软土，并碾压基底，分层水平全宽填筑4层山皮石,每层20cm,共80cm,压路机碾压。
