施工现场平面布置图示例

扬子江大道快速化改造工程施工三标施工组织设计第二章共十章）施工现场平面布置和临时设施、临时道路布置2.1施工场地布置原则本工程施工区域交通条件较为有利。

本工程主要临时工程设施包括：生产区、办公及生活区，施工便道及水、电和通讯设施等，根据业主提供的场地，严格按照南京市《安全标准工地及文明施工标准》布置。

本施组在施工场地布置中主要考虑以下原则：（1）严格按照业主提供的场地界限进行围蔽，在满足施工要求的前提下尽量少占用场地。

（2）最大限度地减少对周围居民、单位的干扰，保证地面交通干道车流通畅。

充分利用既有设施，减少施工临建及临时便道工程数量。

（3）充分考虑文明施工及环境保护，施工设施布置在满足生产规模和施工工艺的要求下，做到紧凑美观、安全防火。

（4）场地布局合理，体现文明施工的要求。

2.2临时设施修建要求修建临时设施是施工准备的紧要工作之一，临时设施启用前，各施工要素将无法进场，组织管理机构也不便有效的运作。

对临时设施的建设，我们有以下考虑。

2.2.1 功能要求（1）满足项目经理部管理人员办公需要。

（2）满足项目经理部管理人员、建设单位代表、监理人员及作业人员的住宿、饮食、洗浴的需要。

（3）满足施工车辆停放的需要。

（4）满足施工物资的存放及保管需要。

（5）满足加工预配的需要。

2.2.2规划要求（1）为便于管理及为项目实施提供一个较理想的办公、生活环境，场地内应按其使用功能划分为几个相对独立的片区。

1）办公区：包括项目经理部管理人员办公室、接待室、会议室（不小于60m2）等。

2）宿舍区：包括项目部人员、建设单位代表、监理人员及作业队人员的宿舍、厕所等。

3）餐饮浴卫区：包括食堂、开水房、浴室、厕所等。

4）作业区：包括预配加工车间、物资装卸、施工车辆停放等。

（2）场地内应有适当的绿化区域，以美化和保护环境。

（3）场地的围墙、排水、消防、水电等设施的布置均要符合建设部《建设工程施工现场管理规定》和南京市政府及建设单位关于施工现场管理的规定。

1.施工总体部署施工总体部署是指对工程项目进行全局性的统筹规划和全面安排的过程，它涉及多个方面，旨在确保工程能够安全、高效、经济地完成，并满足设计要求和质量标准。

1.1.总体施工思路1.2.总体施工顺序(1)平面施工顺序(2)典型断面施工顺序1.3.总体施工流程（1）以施工流程图表示各分项工程的施工顺序和相互关系；（2）大型综合性工程应以平面图标示各区域施工顺序(进展)和节点；（3）必要时，以文字简要说明流程图关键或复杂的节点。

1.4.施工总平面布置图（1）施工平面布置的主要内容有：场内施工便道、施工驻地办公、生活区布置、临时设施、大临设施和生产区布置、驻地围蔽以及大门、门卫等设施和沿场地周边围蔽、施工供电系统（变压器、发电机房等）、施工供水系统（接水点、供水管等）、施工排水系统（排水沟管、污水处理池等）布置、通讯网络系统布置、消防设施和安全通道布置、施工基线控制网布设。

（2）施工总平面布置必须以平面布置图表示，并应标明：a. 拟建工程平面位置及施工区段划分；b. 生活区、办公区、生产区（包括拌和楼、加工车间、材料仓库、材料堆场、机械设备停放区、构件预制场及构件堆场、相关的施工杋机械、临时码头、易燃易爆物仓库位置、临时施工便道、施工栈桥及工作平台、采石场或采沙场、取土点或弃土点、通航航道或临时航道位置、卸泥区和临时防台避风锚地等）；c. 消防设施和安全通道、供电设施和线路、给排水管网和供排气管网布置图。

（3）图上无法标示时，应用文字简单叙述。

（4）施工总平面布置可用一张图，也可用多张相关的图表示。

（5）大临工程应单独提供结构形式、平面图及断面图和工程数量。

2.施工总体部署（示例）2.1.施工思路本工程主要工作内容包括疏浚、码头及挡墙、护岸结构、陆域形成、地基处理、铺面及房建、滑道，既有水上工程，又有陆上工程。

拟按水上作业和陆上作业两条主线推进，以水上作业路线为主。

水上作业路线包括疏浚、码头及挡墙、护岸结构。

施工现场临时设施布置一、办公区和生活区（一）办公区1、办公区整体效果（1）办公用房的施工安装、拆卸或拆除应编制施工方案，并应由专业人员施工、专业技术人员现场监督。

（2）办公用房层数不应超过两层。

（3）办公区的通道、楼梯处应设置应急疏散、逃生指示标识和应急照明灯。

（4）办公用房主要采用双层结构的箱式组合房（集装箱式组合房），单个厢式组合房外尺寸为6.4m*3.05m*2.7m。

室内净高不应低于2.5米，人均使用面积不宜小于4㎡。

（5）办公用房基础可采用模块式混凝土等可周转基础，可重复使用，节约成本、环保。

（6）办公楼外延集装箱立柱、顶板、底板涂刷灰色，其他部位为白色办公楼内部墙面为白色，顶棚白色加装LED灯管照明，深灰色门及踢脚线。

（7）如现场有条件也可利用原有建筑物作为办公楼使用。

2、办公区总平面图（单排）卫生间、淋浴室1F食堂1F 办公用房2F停车场办公区停车场入口通往施工区通往办公区4M4M8M4M办公区总平面图单排示例注：办公区各门须设有门禁，车辆须先进入办公区停车场才可通过门禁进入办公区，从办公区通过门禁才可进入施工区。

4M4M3、办公区总平面图（双排）（1）办公用房所采用的原材料、构配件和设备等，其品种、规格、性能等应满足设计要求并符合国家现行标准的规定，不得使用已被国家淘汰的产品。

（2）办公用房应根据当地气候条件，采取低抗风、雪、雨、雷电等自然灾害的措施。

（3）施工现场宜采用集中供暖，严禁使用炉火或明火取暖。

（4）办公用房与食堂、卫生间、淋浴室等间距不得小于4m，建筑物距正门间距不得小于8m。

（5）除特殊需要外，办公区用地以节地、节材、减少投入为设计原则，不求大、不求洋。

（6）根据施工现场实际情况，办公区可以设置停车场的，小型车辆停车场均设置在办公区域一侧，进入办公区、生活区、施工区均须要通过门禁系统，不可直接将停车场设置在办公区内部。

如不具备办公区一侧设置停车场的条件，停车场设置的位置也应满足从停车场进入办公区、生活区、施工区须通过门禁系统的条件。

施工平面布置图平面布置必须有效安排、充分利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境及人员生活工作的影响，满足安全生产、文明施工、健康生活和环境保护的要求。

做好对平面的分配和统一管理，协调各专业对平面的使用，并对施工区域和周边各种公用设施加以保护。

第一节、施工现场临时平面布置原则11．1．1、临时平面布置原则在满足施工的条件下，尽量节约现场办公占地和仓库用房占地；满足施工需要和文明施工的前提下，尽可能减少材料堆放场地；在保证场内交通运输畅通和满足施工对材料需要的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰；要服从业主单位的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范。

各种生产生活的设施应便于人员的生产生活。

满足安全防火、劳动保护的要求。

第二节、临时设施11．2．1、现场办公室和材料仓库的布置根据现场建筑平面，结合施工场地现状，以及业主的要，在施工现场将不考虑设置办公室、现场仅根据实际施工需要设置材料堆场、临时加工场地等临建设施。

现场楼层还将根据临时用电用水，以及消防的需要，布置临时供电供水线路，和消防器材。

现场办公室安排在甲方指定办公用房内，主要是项目管理的集中地，便于贴进施工现场进行管理和协调工作。

在现场要考虑一个材料综合仓库，主要放置零星材料、机具设备和贵重物品，便于材料搬运及管理。

油漆仓库也设在现场内，与综合仓库分开搭设，主要考虑到油漆材料属易燃易爆物品，应做好通风防火工作，并派专人看管，有效地预防和控制意外事故的发生。

用于工程上的材料，我公司将会和材料供应商协商材料的进场时间、进场数量。

只有当前需要用到工程的材料，根据项目部的总体进场时间要求，进行组织进场。

材料的进场计划必须满足当前施工的需要，避免材料在现场的堆放。

以上布置是施工前期安排，随着施工进度的深入，当某个部位需要搬离时，再根据现场情况，进行合理调整。

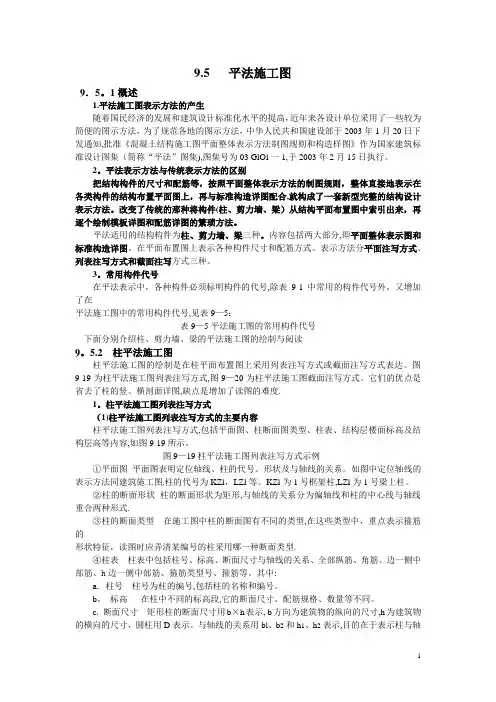

9.5 平法施工图9．5。

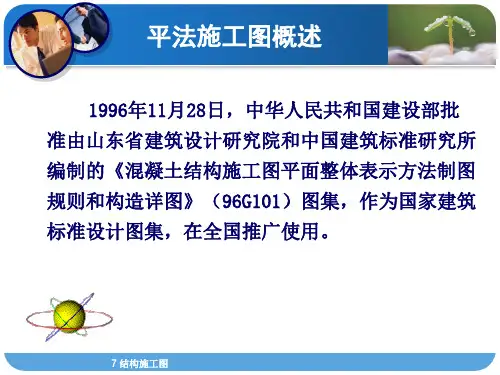

1概述1.平法施工图表示方法的产生随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用了一些较为简便的图示方法，为了规范各地的图示方法，中华人民共和国建设部于2003年1月20日下发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集（简称“平法”图集),图集号为03 GlOl一1,于2003年2月15日执行。

2。

平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合,就构成了一套新型完整的结构设计表示方法。

改变了传统的那种将构件(柱、剪力墙、梁）从结构平面布置图中索引出来，再逐个绘制模板详图和配筋详图的繁琐方法。

平法适用的结构构件为柱、剪力墙、梁三种。

内容包括两大部分,即平面整体表示图和标准构造详图。

在平面布置图上表示各种构件尺寸和配筋方式。

表示方法分平面注写方式、列表注写方式和截面注写方式三种。

3。

常用构件代号在平法表示中，各种构件必须标明构件的代号,除表9-1中常用的构件代号外，又增加了在平法施工图中的常用构件代号,见表9—5：表9—5平法施工图的常用构件代号下面分别介绍柱、剪力墙、梁的平法施工图的绘制与阅读9。

5.2 柱平法施工图柱平法施工图的绘制是在柱平面布置图上采用列表注写方式或截面注写方式表达。

图9-19为柱平法施工图列表注写方式,图9—20为柱平法施工图截面注写方式。

它们的优点是省去了柱的竖、横剖面详图,缺点是增加了读图的难度.1。

柱平法施工图列表注写方式（1)柱平法施工图列表注写方式的主要内容柱平法施工图列表注写方式,包括平面图、柱断面图类型、柱表、结构层楼面标高及结构层高等内容,如图9-19所示。

图9—19柱平法施工图列表注写方式示例①平面图平面图表明定位轴线、柱的代号、形状及与轴线的关系。

如图中定位轴线的表示方法同建筑施工图.柱的代号为KZl，LZl等。

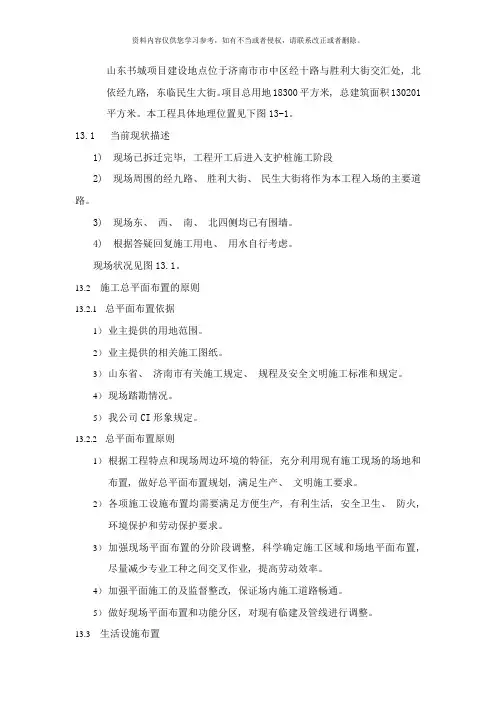

山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处, 北依经九路, 东临民生大街。

项目总用地18300平方米, 总建筑面积130201平方米。

本工程具体地理位置见下图13-1。

13.1 当前现状描述1) 现场已拆迁完毕, 工程开工后进入支护桩施工阶段2) 现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。

3) 现场东、西、南、北四侧均已有围墙。

4) 根据答疑回复施工用电、用水自行考虑。

现场状况见图13.1。

13.2施工总平面布置的原则13.2.1总平面布置依据1）业主提供的用地范围。

2）业主提供的相关施工图纸。

3）山东省、济南市有关施工规定、规程及安全文明施工标准和规定。

4）现场踏勘情况。

5）我公司CI形象规定。

13.2.2总平面布置原则1）根据工程特点和现场周边环境的特征, 充分利用现有施工现场的场地和布置, 做好总平面布置规划, 满足生产、文明施工要求。

2）各项施工设施布置均需要满足方便生产, 有利生活, 安全卫生、防火, 环境保护和劳动保护要求。

3）加强现场平面布置的分阶段调整, 科学确定施工区域和场地平面布置, 尽量减少专业工种之间交叉作业, 提高劳动效率。

4）加强平面施工的及监督整改, 保证场内施工道路畅通。

5）做好现场平面布置和功能分区, 对现有临建及管线进行调整。

13.3生活设施布置根据工程施工人员测算, 本工程高峰施工期施工人数约为968人。

根据现场实际情况和平面总体部署, 工人生活区及管理人员生活区均在场外布置, 并实行公寓化管理。

13.4办公设施布置地下结构施工阶段现场办公室在场外设置, 具体位置为现场西侧建筑物内, 待回填土完毕后现场办公室迁至场内南侧, 具体位置详见施工总平面布置图, 现场办公区为两层彩钢板房, 现场办公设施满足施工及公司CI要求。

13.5 生产设施布置根据总平面布置原则和现场实际生产需要, 进行现场生产设施布置。

地下结构施工阶段, 设置一个材料加工场, 具体位置根据各施工区先后施工顺序在基坑内动态布置, 待回填土完毕后现场设置三个钢筋加工场和木工加工场, 现场西侧和北侧大门作为材料机械的入口, 详见平面布置图。

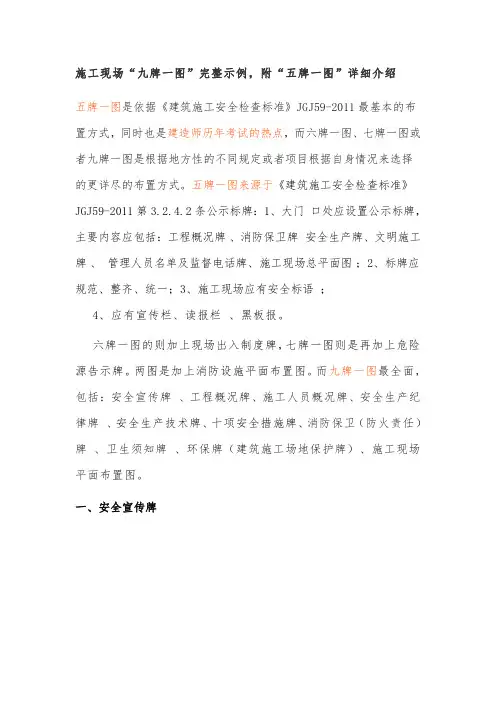

施工现场“九牌一图”完整示例，附“五牌一图”详细介绍五牌一图是依据《建筑施工安全检查标准》JGJ59-2011最基本的布置方式，同时也是建造师历年考试的热点，而六牌一图、七牌一图或者九牌一图是根据地方性的不同规定或者项目根据自身情况来选择的更详尽的布置方式。

五牌一图来源于《建筑施工安全检查标准》JGJ59-2011第3.2.4.2条公示标牌：1、大门口处应设置公示标牌，主要内容应包括：工程概况牌、消防保卫牌安全生产牌、文明施工牌、管理人员名单及监督电话牌、施工现场总平面图；2、标牌应规范、整齐、统一；3、施工现场应有安全标语；4、应有宣传栏、读报栏、黑板报。

六牌一图的则加上现场出入制度牌，七牌一图则是再加上危险源告示牌。

两图是加上消防设施平面布置图。

而九牌一图最全面，包括：安全宣传牌、工程概况牌、施工人员概况牌、安全生产纪律牌、安全生产技术牌、十项安全措施牌、消防保卫（防火责任）牌、卫生须知牌、环保牌（建筑施工场地保护牌）、施工现场平面布置图。

一、安全宣传牌二、工程概况牌三、管理人员名单及监督电话牌四、安全生产纪律牌1．进入现场必须戴好安全帽、扣好帽带，并正确使用个人劳动保护用品。

2．二米以上的高空悬空作业无安全设施，必须系好安全带，扣好保险钩。

3．高空作业时，不准往上或往下乱抛材料和工具等物件。

4．各种电动机械设备，必须有可靠有效的安全接地和防雷装置，方能开动使用。

5．不懂电气和机械的人员，严禁使用和玩弄机电设备。

6．吊装区域非操作人员不得入内，吊装机械必须完好，把杆垂直下方不准站人。

五、安全生产技术牌1．按规定使用“三宝”。

2．机械设备防护装置要齐全有效3．塔吊等超重设备必须有限位装置，不准带病运行，不准超负荷作业或运行中维修，保养。

4．架设电线、线路必须符合当地电业局的规定，电器设备要全部接零接地。

5．现场电动机械和手持电动工具都有漏电、跳闸装置。

6．脚手架材料及搭放，必须符合规范要求。

7．各种缆线及其装置必须符合规程要求。

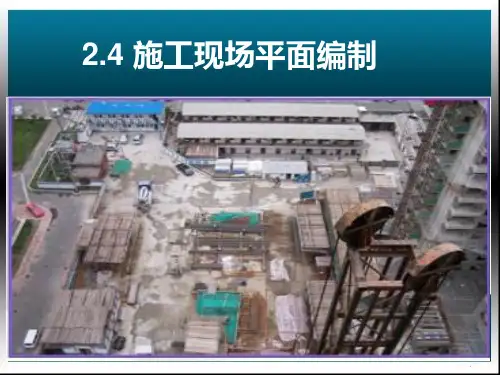

附件128Word文档仅限参考128-施工现场平面布置图（一）施工现场平面布置图概述：在施工现场上,除拟建建筑物外,还有各种拟建工程所需的各种临时设施,如混凝土搅拌站、材料堆场及仓库、工地临时办公室及食堂等。

一般来说,施工平面图上有：办公场地,材料堆放场地,加工场地,临时用水用电,设备堆放场地,宿舍,食堂,厕所,警卫室,入场道路,这种在建筑总平面图上布置各种为施工服务的临时设施的现场布置图称为施工平面图。

施工平面图是施工方案在现场空间上的体现,反映已建工程和拟建工程之间,以及各种临时建筑、临时设施之间的合理位置关系。

单位工程施工平面图一般按1:200—1:500比例绘制。

（二）施工平面布置图设计要求：1）在施工总平面布置图的基础上设计出不同施工阶段的施工平面布置图。

2）按规范设计要求编制施工平面布置图,需包含图签及图例等,图中各项内容能清晰明了地进行辨别,图签示例可详见128-图例1。

3）施工平面布置图需清晰标注出各种临时设施,并用明显的颜色标识出目前阶段的场地硬化面积。

4）施工平面布置图经由项目总工审核,项目经理审批通过后方可作为正式图纸指导施工作业,项目总工、项目经理需分别在图签上签名确认。

5）满足各项规范与设计要求。

6）符合国家、地方及企业的各项规章制度要求。

（三）施工平面布置图设计原则：各项目可依据项目特点自行设计施工现场平面布置图的阶段划分,但须是在施工总平面布置图的基础上规划设计出分阶段的施工现场平面布置图,且图中应包含有必要的图例及注释,使之能清晰准确的识别各项临时设施的场地布置情况及大型机械设备的规格型号等,不同阶段场地已硬化的面积及范围也应用显著颜色特别标识出来,以便于一目了然的掌握已完成和需后续好施工的临时道路及场地的硬化工作。

施工平面布置图设计过程中需注意以下几点：1）在保证施工顺利进行的前提下,现场布置尽量紧凑,节约用地。

2）合理布置施工现场的运输道路及各种材料堆场、加工厂、仓库位置、各种机具的位置,尽量使得运距最短,从而减少或避免二次搬运。
