电厂停炉保护措施

停炉保护1 保护目的热力设备在停（备）用期间如不采取保护措施或保护措施不当，外界空气会大量进入水汽系统，整个热力系统金属内表面会遭到溶解氧的腐蚀，其腐蚀速度一般远大于运行期间的腐蚀速度。

因此，设备停运期间应采取有效的保护措施，以减小热力设备停（备）用期间的腐蚀危害,提高设备运行安全性，延长设备使用寿命。

成膜胺停（备）用保护方法是在机组停机进行过程中，当锅炉压力、温度降至适当条件时，向热力系统加入有机胺类成膜药剂，药剂随着汽水进行循环，药剂分子紧密吸附在金属表面并依次有方向的排列，形成具有“屏蔽作用”的分子保护层,阻止电荷和腐蚀性物质（氧、二氧化碳、水分）在金属表面的迁移，从而达到阻止金属腐蚀的目的。

具有保护周期长、保护范围广、适用于开放式检修和操作简便等特点，能够有效减缓机组停备用期间热力设备的腐蚀，提高机组的运行安全性和经济性，延长设备使用寿命。

2 编制依据DL/T 956-2005《火力发电厂停（备）用热力设备防锈蚀导则》GB/T 12145－1999《火力发电机组及蒸汽动力设备水汽质量》DL/T 561－1995 《火力发电厂水汽化学监督导则》3 机组概况 3.1锅炉系统过热蒸汽额定压力：17.22MPa 过热蒸汽额定温度：541℃过热蒸汽额定流量：1062.6t/h 3.2 汽轮机系统型号：N350-16.67/538/538 型式：亚临界、一次中间再热、双缸双排汽、冷凝反动式主蒸汽额定流量：1062t/h 高缸排汽温度：325.9℃汽轮机级数：37级4 停运保护工艺确定4.1 机组运行控制要求为保证达到良好的保护效果，机、炉、化学等运行部门应熟悉保护工艺，并结合本厂机组状况和运行规程制定相应的停运保护操作措施。

加药时应同时满足如下两个技术要求：I. 机组采用滑参数停机的方式，主蒸汽温度降低到500℃以下（温度过高会导致药剂部分分解，温度越低越有利于提高成膜效果，条件具备时宜将加药时的主汽温度降低到450～250℃）；II. 加药开始后机组继续进行滑参数停运，然后打闸停机、锅炉熄火，在此期间保护药剂通过汽水循环形成保护膜。

停炉不停机事故处理措施一、事故处理原则：1、锅炉BT保护动作停炉后要本着“保人身，保电网，保设备”的原则进行事故处理，在保证安全的情况下操作一定要快，尽量使机组不与电网解列。

2、事故处理过程中，原则上各项保护必须按要求全部投入，任何人不允许临时退出。

严格执行保护投退制度。

3、尽快检查BT动作的原因，确证锅炉是否可以重新启动，当检查锅炉BT保护动作原因不明或机组有明显缺陷不具备重新启动条件时要立即打闸停机(可参照集控运行规程中机组禁止启动条件)。

4、当汽轮机首级蒸汽温度低于首级金属温度56℃以上或机侧蒸汽温度10分钟内直线下降超过50℃或汽温降至460℃时，要立即打闸停机，以防止汽缸进冷汽。

5、在锅炉发生BT灭火后，快速降负荷和控制汽包水位、主再热汽温是关键之所在。

一定要快速降低机组负荷至5-10MW，检查电泵运行正常后尽早打掉汽动给水泵，用电泵调节水位。

7、冬季必须保证空冷不冻损。

6、事故处理中严格执行机组紧停规定。

二、计划停炉不停机处理措施1、得到停炉命令后，试验主机交、直流润滑油泵、顶轴油泵、盘车，试转电动给水泵正常。

2、辅助汽源倒为邻机或启动炉带，关闭本机冷再供辅汽源。

3、逐渐降低负荷到150MW，启电泵，一台汽泵退至3000rpm备用。

4、将除氧器加热汽源倒至辅助蒸汽，保持较高温度。

5、如冬季须考虑空冷防冻问题，根据环境温和蒸汽流量对照表，逐渐退出部分空冷列运行。

6、锅炉手动BT后，汽机根据压力快速减组负荷降至最低，3～5MW。

7、降负荷过程中尽量维持高加运行，负荷100MW以下可将高加疏水倒至排汽装置，打掉一台汽泵，将另一汽泵退至3000 rpm备用。

8、严密监视主、再热汽温，尽可能维持较高蒸汽温度，避免使用减温水。

9、如锅炉BT后，主、再热汽温无急剧下降过程，根据具体情况手动控制汽机疏水，当过热度<50℃或上下缸温差增大时及时开启主再热蒸汽管道及本体疏水。

10、随汽包压力下降，逐渐降低机组负荷，尽可能维持较高汽包压力，同时保证主汽过热度70℃。

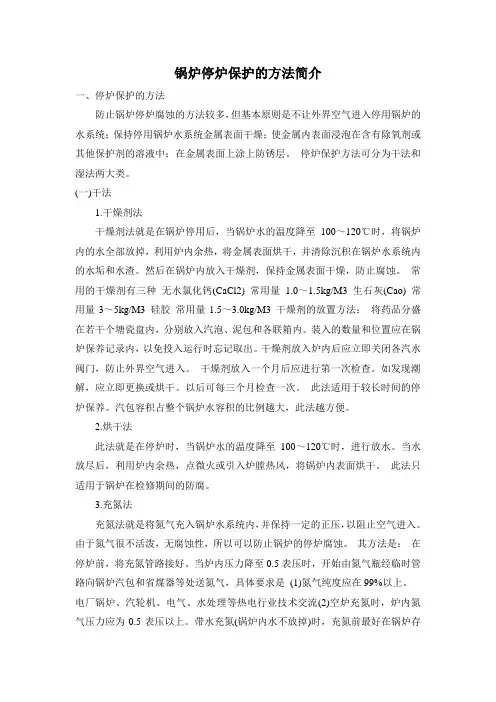

锅炉停炉保护的方法简介一、停炉保护的方法防止锅炉停炉腐蚀的方法较多，但基本原则是不让外界空气进入停用锅炉的水系统；保持停用锅炉水系统金属表面干燥；使金属内表面浸泡在含有除氧剂或其他保护剂的溶液中；在金属表面上涂上防锈层。

停炉保护方法可分为干法和湿法两大类。

(一)干法1.干燥剂法干燥剂法就是在锅炉停用后，当锅炉水的温度降至100～120℃时，将锅炉内的水全部放掉，利用炉内余热，将金属表面烘干，并清除沉积在锅炉水系统内的水垢和水渣。

然后在锅炉内放入干燥剂，保持金属表面干燥，防止腐蚀。

常用的干燥剂有三种无水氯化钙(CaCl2) 常用量 1.0～1.5kg/M3 生石灰(Cao) 常用量3～5kg/M3 硅胶常用量1.5～3.0kg/M3 干燥剂的放置方法：将药品分盛在若干个塘瓷盘内，分别放入汽泡、泥包和各联箱内。

装入的数量和位置应在锅炉保养记录内，以免投入运行时忘记取出。

干燥剂放入炉内后应立即关闭各汽水阀门，防止外界空气进入。

干燥剂放入一个月后应进行第一次检查。

如发现潮解，应立即更换或烘干。

以后可每三个月检查一次。

此法适用于较长时间的停炉保养。

汽包容积占整个锅炉水容积的比例越大，此法越方便。

2.烘干法此法就是在停炉时，当锅炉水的温度降至100～120℃时，进行放水。

当水放尽后，利用炉内余热，点微火或引入炉膛热风，将锅炉内表面烘干。

此法只适用于锅炉在检修期间的防腐。

3.充氮法充氮法就是将氮气充入锅炉水系统内，并保持一定的正压，以阻止空气进入。

由于氮气很不活泼，无腐蚀性，所以可以防止锅炉的停炉腐蚀。

其方法是：在停炉前，将充氮管路接好。

当炉内压力降至0.5表压时，开始由氮气瓶经临时管路向锅炉汽包和省煤器等处送氮气，具体要求是(1)氮气纯度应在99%以上。

电厂锅炉、汽轮机、电气、水处理等热电行业技术交流(2)空炉充氮时，炉内氮气压力应为0.5表压以上。

带水充氮(锅炉内水不放掉)时，充氮前最好在锅炉存水中加入一定量的联氨，并用联氨将水的PH值调至10以上。

锅炉停用的保护方法常用的有两大类，即湿法保护和干法保护：1、湿法保护此类方法是将具有保护性的水溶液充满锅炉，杜绝空气中的氧进入锅内，从而避免或减缓锅炉因停炉而发生的腐蚀。

由于保护性水溶液配制的不同，具体有如下几种方法：(1)联氨法它是将化学除氧剂联氨和氨水以及催化剂硫酸钴配成的保护性水溶液打入锅炉中，使整个锅炉充满保护液。

联氨的加入量应使炉水的过剩联氨浓度在150～200mg／L 范围内。

加氨水的目的是为了使炉水的pH值达到10以上，加硫酸钴是起催化作用。

当注入保护性溶液前炉水的pH值已在10以上时，可不加氨水。

在注入保护性水溶液前，应关闭所有水系统的阀门和通路。

避免药液泄漏和氧气侵入炉水中。

维持锅内水压大于大气压力(如0.05MPa)，封闭锅炉。

联氨法适用于停用时间较长或者备用锅炉。

采用此法保养的锅炉，在启动前应排尽保护性水溶液并用水冲洗干净，排放前应予以稀释。

应注意，联氨具有毒性。

(2)氨液法它是将氨水配制成800mg／L以上的稀溶液，打入党锅炉中，使锅内水压略大于大气压力。

在保养期间应定期5~10天检查一次含氨量，若有下降应及时予以补充。

此法适用于长期保养性锅炉。

(3)保持给水压力法它是用给水泵将锅炉给水(除过氧的水)充满锅炉的水、汽系统，维持锅内水压在0.05MPa以上，关闭全部阀门，防止空气渗入炉内。

要注意保持锅内压力，当压力下降时，可用给水泵再顶压。

每天要测定炉水的溶解氧，溶解氧超过规定值时，应更换炉水。

此法最好加入亚硫酸钠，随给水一起进入锅炉，以提高防腐效果。

此法适用于短期停用的锅炉。

(4)保持蒸汽压力法用间断升大的办法保持锅炉蒸汽压力在0．1MPa以上，防止空气渗入锅炉的水、汽系统内。

此法适用于锅炉热备用。

(5)碱液法它是向炉内加添碱液(NaOH和Na3PO4)，使炉水pH值达10以上，以抑制锅水中溶解氧对锅炉的腐蚀。

保养期间，每天检查，不得泄漏，保证锅水碱度。

此法适用于较长时间停用的锅炉。
