蒸发式冷凝器原理随着科技的发展，人们对于环保、节能、高效的需求越来越高。
在空调、制冷等领域，蒸发式冷凝器逐渐成为一种重要的设备。
本文将从蒸发式冷凝器的原理、工作过程、应用领域等方面进行详细介绍。
一、蒸发式冷凝器的原理蒸发式冷凝器是一种利用水的蒸发来降温的设备，其原理基于热力学中的“蒸发热”。
蒸发热是指物质从液态转变为气态时所吸收的热量，也就是水从液态变为气态所需吸收的热量。
蒸发热的大小与物质的种类、温度、压力等因素有关。
蒸发式冷凝器的原理就是利用水的蒸发所吸收的热量来降低空气的温度。
具体来说，蒸发式冷凝器内部有一片蒸发媒介，通常是一些高分子材料，如纤维素、聚酰胺等。
这些材料可以吸收水分，当水分被吸收后，媒介表面的温度会降低，从而将周围空气中的热量吸收进去，使空气的温度得到降低。
二、蒸发式冷凝器的工作过程蒸发式冷凝器的工作过程主要包括水循环、空气流动和蒸发冷却三个部分。
1. 水循环蒸发式冷凝器内部有一个水箱，水箱中的水通过水泵被送到蒸发媒介上，被蒸发媒介吸收后，形成水蒸气。
水蒸气经过蒸发媒介的表面，与周围空气接触，使空气中的热量被吸收。
随着水蒸气的吸收，蒸发媒介表面的温度会逐渐升高，水分也会逐渐被耗尽。
2. 空气流动蒸发式冷凝器内部有一个风扇，风扇会将周围的空气吸入蒸发式冷凝器内部，经过蒸发媒介的表面，与水蒸气接触，使空气中的热量被吸收。
吸收了热量的空气被风扇再次吹出蒸发式冷凝器，形成冷风。
3. 蒸发冷却蒸发式冷凝器的蒸发冷却原理就是利用水的蒸发吸收空气中的热量，从而使空气的温度下降。
水的蒸发过程需要吸收热量，当水分被蒸发媒介吸收后，蒸发媒介表面的温度会降低，从而将周围空气中的热量吸收进去，使空气的温度得到降低。
三、蒸发式冷凝器的应用领域蒸发式冷凝器的应用领域非常广泛，主要应用于以下几个方面： 1. 空调领域蒸发式冷凝器在空调领域中的应用非常广泛，特别是在干燥气候的地区。
相比于传统的制冷方式，蒸发式冷凝器具有更高的能效和更低的能耗，同时也能够达到更好的空气湿度调节效果。
蒸发式冷凝器蒸发式冷凝器是利用盘管外的喷淋水部分蒸发时吸收盘管内蒸发式冷凝器高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态。
蒸发式冷凝器是由冷却管组、填料、淋水器、轴流风机、集水槽、水泵、收水器、箱体等部件组成。
蒸发式冷凝器的运行原理喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管，经喷嘴喷淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，其余落入集水槽，供水泵循环使用。
轴流风机强迫空气从顶部和侧壁下部被吸入流经盘管，填料、饱和热湿空气则被排到周围大气中，热湿空气中夹带的部分水滴通过收水器截留，有效地控制水滴飘散损失，散失致大气中的水蒸气在系统中由浮球阀控制补充冷却水。
蒸发式冷凝器的产品特点1、冷凝盘管采用超长特制专供钢管，在水中经2.5MPa气压严格试验，整体在近430℃高温热浸锌。
2、箱体采用进口或国产优质镀锌板材，可选用静电喷塑工艺，集水槽可选用不锈钢板。
3、风机选用专用高效，低噪轴流风机，专用风机具有较高射程，防止热空气回流。
4、水泵采用小功率，大流量，低扬程为户外型设计并可根据客户要求装配除垢仪。
5、布水、高效收水器和冷却填料采用大流量、防堵塞的喷嘴，精密计算连续均匀的覆盖，杜绝管壁出现水膜“干点”，优质PVC材料制成，抗老化，风阻小沟状吸水器，使水的飘水率控制在0.001%以下，冷却填料为蜂窝式横流结构，适宜循环水冷却6、小流量冷却循环水在冷凝盘管蒸发，气氨在冷凝盘管内冷凝为液体，故称蒸发式冷凝器。
高强度的蒸发，使得蒸发式冷凝器比其它类型冷凝器更易结水垢，目前还没有理想的除垢方法。
严重结垢的蒸发式冷凝器就失去了节电的优点。
优质的冷却水才适用，选型时应慎重！。
蒸发式冷凝器的技术特点1、采用引风逆流和一次换热设计，热量的传递完全依靠盘管组表面，空气以低速从蒸发式冷凝器下部四周进入，而以高速从蒸发式冷凝器上部排出，使热湿饱和空气的回流减速至最小。
2、先进的大水量喷淋装置，可淋水最大限度地包容管壁，提高换热系数，本装置结构先进，无堵塞现象的特性，减少表面结垢，提高设备使用效率。
概述蒸发式冷凝器（Evaporative condenser)山东北斗制冷概述山东北斗制冷设备有限公司蒸发式冷凝器是利用盘管外的喷淋水部分蒸发时吸收盘管内高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态。
蒸发式冷凝器山东北斗制冷设备有限公司蒸发式冷凝器是由冷却管组、填料、淋水器、轴流风机、集水槽、水泵、收水器、箱体等部件组成。
工作原理蒸发式冷凝器是制冷系统中的主要换热设备，它的作用原理是：制冷系统中压缩机排出的过热高压制冷剂气体经过蒸发式冷凝器中的冷凝排管，使高温气态的制冷剂与排管外的喷淋水和空气进行热交换。
即气态制冷剂由上口进入排管后自上而下逐渐被冷凝为液态制冷剂。
山东北斗制冷设备有限公司配套引风机的超强风力使喷淋水完全均匀地覆盖在盘管表面，水借风势，极大的提高了换热效果。
温度升高的喷淋水由部分变为气态，利用水的汽化潜热由风势带走大量的热量，热气中的水滴被高效脱水器截住，与其余吸收了热量的水，散落到PVC淋水片热交换层中，被流过的空气冷却，温度降低，进入水箱，再经循环水泵继续循环。
蒸发到空气中的水分由水位调节器自动补充。
[1]蒸发式冷凝器根据用户的不同，换热管采用多种形式，常用的有碳钢热浸锌管（又分圆管和椭圆管）、铝合金管（国内唯一一家北京和海益品牌采用铝锰合金管材）、不锈钢管（又分314/316圆管、波接管）；其中碳钢热浸锌型蒸发式冷凝器为最早开始使用的产品且占有国内大部分的用户主要用于高压气体冷凝、冷却，适用压力范围在0—30MPa；铝合金型蒸发式冷凝器为新型节能型新一代产品适用于冰机制冷剂冷凝，适用压力范围在0—5MPa；不锈钢管蒸发式冷凝器主要用在一些化工厂的腐蚀性气体冷却及冷凝工艺中。
蒸发式冷凝器的外壳一般用镀锌板喷塑，后因不耐腐蚀，逐渐采用了镀铝锌板喷塑，现市场上最新使用的是镀铝镁锌板，这种板材有不锈钢的特点，不生锈，外观好看，易加工，受到广大生产商及使用客户的青睐。
蒸发式冷凝器的运行原理喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管，经喷嘴喷淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，其余落入集水槽，供水泵循环使用。

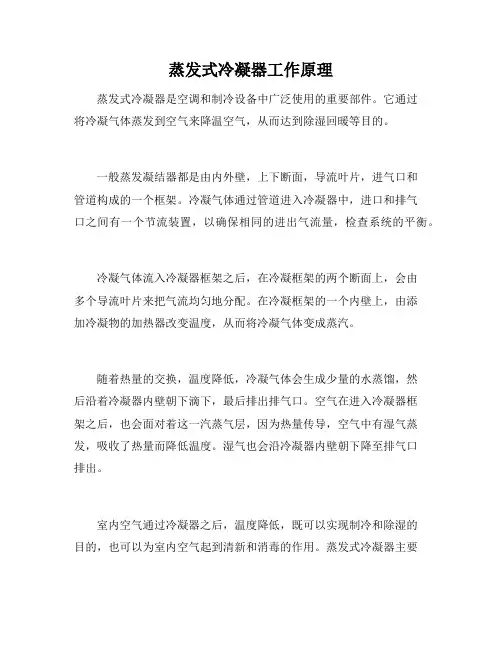

蒸发式冷凝器工作原理
蒸发式冷凝器是空调和制冷设备中广泛使用的重要部件。
它通过
将冷凝气体蒸发到空气来降温空气，从而达到除湿回暖等目的。
一般蒸发凝结器都是由内外壁，上下断面，导流叶片，进气口和
管道构成的一个框架。
冷凝气体通过管道进入冷凝器中，进口和排气
口之间有一个节流装置，以确保相同的进出气流量，检查系统的平衡。
冷凝气体流入冷凝器框架之后，在冷凝框架的两个断面上，会由
多个导流叶片来把气流均匀地分配。
在冷凝框架的一个内壁上，由添
加冷凝物的加热器改变温度，从而将冷凝气体变成蒸汽。
随着热量的交换，温度降低，冷凝气体会生成少量的水蒸馏，然
后沿着冷凝器内壁朝下滴下，最后排出排气口。
空气在进入冷凝器框
架之后，也会面对着这一汽蒸气层，因为热量传导，空气中有湿气蒸发，吸收了热量而降低温度。
湿气也会沿冷凝器内壁朝下降至排气口
排出。
室内空气通过冷凝器之后，温度降低，既可以实现制冷和除湿的
目的，也可以为室内空气起到清新和消毒的作用。
蒸发式冷凝器主要
由冷凝器、节流装置、加热器和叶片组成，对于制冷和除湿是非常重要的。
蒸发式冷凝器简介：蒸发式冷凝器是从冷却塔改进而来，其操作原理和冷却塔基本相同，主要由换热器、水循环系统和风机系统三部分组成（如下图）。
蒸发式冷凝器是以蒸发冷凝和显热交换为基础，冷凝器顶部布水系统不断向下喷淋冷却水，在换热管表面形成水膜，换热管和管内热流体发生显热交换并将热量传递到管外冷却水，同时换热管外冷却水和空气混合，冷却水向空气放出蒸发潜热（主要换热方式）而冷却，从而使流体冷凝温度更接近空气的湿球温度，其冷凝温度可比冷却塔水冷式冷凝器系统低3-5℃。
美国《ASHRAE系统与设备手册》指出“蒸发式冷凝是效率最高的冷却方式”。
管内被冷却介质：氨、氟里昂等用户要求的冷却介质。
优点：1.冷凝效果好：蒸发潜热大，空气与制冷剂逆向流动传热效率高。
蒸发式冷凝器以环境的湿球温度为驱动力利用盘管水膜的蒸发潜热换热, 使冷凝温度接近环境的湿球温度, 其冷凝温度可比冷却塔水冷式冷凝器系统低3-5℃,比风冷式冷凝器低8-11℃,这大大地降低了压缩机功耗, 使系统能效比提高10%-30%。
2.节水：利用水的汽化潜热换热，其循环用水量少，考虑到吹散损失、排污换水等，耗水量为一般水冷式冷凝器的5%-10%。
3.节能：蒸发式冷凝器冷凝温度受限于空气湿球温度，而湿球温度一般比干球温度低8-14℃，加上上侧风机给设备内部造成的负压环境，其冷凝温度较低，故压缩机功耗比低，而冷凝器的风机、水泵动力消耗都低，相对于其他冷凝器，蒸发式冷凝器可以节能20%-40%。
4.初投资和运行费用都低:蒸发式冷凝器结构紧凑，不需要冷却塔，占地面积小,制造时易于形成整体，给安装维护带来方便。
应用现状：蒸发式冷凝器在西方国家应用较为广泛，在国内的应用中，由于西北地区缺水的实际情况，蒸发式冷凝器在西北地区推广和应用较多，宾馆、办公楼、商场等民用建筑和厂房车间及冷库、温室等的冷却空调设备基本都采用了蒸发式冷凝器，啤酒、食品、饮料、制药、石油、化工等行业也越来越多的采用蒸发式冷凝器。
蒸发式冷凝器蒸发式冷凝器由换热盘管、供水喷淋系统和风机三部分组成。
可以看作是冷凝器和冷却塔的组合体。
有吸入式和压送式两种，吸入式较为常用。
蒸发式冷凝器的具体结构原理是，换热盘管由多根盘成蛇形的光管或肋管组成，每列蛇形管垂直布置，上端与进气集管相接，下端与出液集管相连。
整个管组安装在一立式箱体内的上半部。
工作时，制冷剂蒸汽由上部的进气集管内，再分别进入每一根蛇管，与冷却水换热后形成的凝液经出液集管导出，流至高压贮液器中。
供水系统包括水箱、循环水泵、喷淋器和挡水板以及水管。
水泵将水箱中的冷却水打到换热盘管的上方，经喷嘴喷淋到管组的表面，由于进入的空气大多数时间均是未饱和空气，一部分水吸热蒸发进入风机引入的空气中，未蒸发的水形成均匀的水膜向下流动，逐次落入下面的管道表面上，继续吸收管内的热量，最后没有蒸发完的冷却水落入箱体底部的水箱中，如此循环，由于存在冷却水的不断蒸发，循环中要不断补充冷却水。
挡水板的作用是降低冷却水随气流的飞散损耗。
有些冷凝器顶部还装有预冷管，制冷剂先进入预冷管再进入换热盘管，目的是让预冷管内的制冷剂可以与湿空气（含水滴）换热，提高换热效率，减少水的飞散损失。
结构见图5－4。
图5－4 蒸发式冷凝器结构示意图a）吸入式b）鼓风式1—浮球2—水泵3—蛇形冷凝管4—喷头5—挡水板6—风机蒸发式冷凝器的换热除少量热量靠水的冷却作用吸收外，主要是依靠冷却水的蒸发来吸收制冷剂的冷凝热量。
蒸发式冷凝器的优点是：1.循环水量和耗水量比水冷式冷凝器要少，水泵耗功小。
水冷式冷凝器中由冷却水吸收热量，卧壳式冷凝器中水的温升只有4~8℃，每千克冷却水只能吸收17~34kJ的热量。
蒸发式冷凝器上每千克水可以吸收2450kJ左右的热量，循环水量大大减少。
水的消耗量和水泵的耗功均很小。
2.冷凝温度低。
蒸发式冷凝器中冷凝温度一般比空气的湿球温度高5~10℃。
冷凝温度低，改善了压缩机的工作条件，提高了制冷能力和降低了耗功。
图⽂并茂┃详解冷凝器与蒸发器冷凝器1分类（按冷却⽅式）空⽓冷却式冷凝器、⽔冷式冷凝器（壳管式冷凝器、套管式冷凝器、壳-盘管式冷凝器、螺旋板式冷凝器、沉浸式冷凝器）、蒸发式和喷淋式冷凝器。
2空⽓冷却式冷凝器1.应⽤对象：常应⽤于冰箱、冷柜、⼩型空调器、冷场车、汽车空调等⼀些⼩型制冷装置中。
优点：不需⽔，安装简单，可置于屋⾯；传热系数⼩，受环境温度影响⼤，恶化环境，除尘困难。
制冷百科限制：仅⽤于氟利昂制冷机中。
分类：据空⽓的流动情况，可分为⾃然对流冷却冷凝器和强制对流冷却冷凝器。
2.⾃然对流冷却冷凝器（1）组成：紫铜管（⽆缝钢管）和镀铜的钢丝。
（2）特点：⽆风机、节省了电耗，噪声⼩，传热系数低。
3.强制对流冷却冷凝器（1）组成：紫铜管（⽆缝钢管）、肋⽚和轴流风机。
（2）原理（3）特点：电能消耗多，噪声⼤，传热系数⾼。
3⽔冷式冷凝器1.壳管式⽔冷冷凝器特点：传热系数⾼，占地⾯积⼩，清洗⽅便；耗⽔量⼤，体型笨重。
适⽤于：⼤、中型氨制冷系统中。
制冷百科。
卧式壳管式冷凝器：适⽤于：氨或者氟利昂制冷系统2.套管式冷凝器特点：传热系数⾼，机组占地⾯积⼩，结构简单；⾦属耗量⼤，清洗困难，⽔阻⼒⼤。
3.壳——盘管式冷凝器特点：结构简单、⽆法机械清洗、对⽔质要求严，需定期化学清洗。
4.螺旋板式冷凝器特点：体积⼩、重量轻、传热系数⾼、但不适于⾼压，内部不易清洗和检修，对⽔质要求严。
制冷百科。
4蒸发式冷凝器特点：省⽔，造价低，结构简单，⽔垢易清除，体积⼩5喷淋式冷凝器特点：结构简单、使⽤⽅便、⽔垢易清除、对⽔质的要求低，但⾦属耗量打，占地⾯积⼤，传热系数低。
制冷百科。
蒸发器制冷剂液体在蒸发器中汽化吸收被冷却介质的热量，达到制冷的⽬的。
2.分类按蒸发器的充满程度和蒸发情况，分为四种：⼲式（⾮满液式)蒸发器、再循环式蒸发器、满液式蒸发器、喷淋式蒸发器。
1⼲式蒸发器1.定义：制冷剂液体在管内⼀次完全汽化的蒸发器。
2.⼯作过程：3.适⽤对象：常⽤于冷库或蓄冷空调中。
蒸发式冷凝器的运用原理蒸发式冷凝器的工作原理是将需要冷凝的高温蒸汽从换热盘管上部进口送入盘管内，高温蒸汽在换热盘管内放出热量而自身被冷却后发生相变冷凝为液体。
在换热盘管外部以循环喷淋水为冷却介质，喷淋水在换热盘管外表面上形成一层均匀的水膜，水膜吸收盘管内热蒸汽放出的热量而蒸发，再通过风机将水蒸汽带出蒸发式冷凝器而将盘管内的热量带走。
当被冷凝的蒸汽介质温度高于80C时，喷淋水容易在换热盘管外表面形成水垢，严重影响换热效果和设备使用寿命。
为了避免这种情况的发生，我公司设计了带翅片管预冷却器的蒸发式冷凝器，其工作原理是将高温蒸汽先经过翅片管预冷却器采用风冷形式冷却到65C以下再进入冷凝盘管进行蒸发冷凝。
增加预冷却器可以有效的缓解结垢问题，同时由于预冷却器采用风冷换热方式即充分利用了风的显热换热使蒸发式冷凝器更加节水节电。
本图为顺流蒸发式冷凝器蒸发式冷凝器常用的形式分为逆流式和顺流式。
以上这张图为逆流式具有处理量大、结构紧凑、占地面积小的优点；顺流式相对逆流式来说增加了冷却填料可以达到更低的终冷温度，更能适应南方的高湿球温度环境。
产品部件介绍1、冷凝盘管（不锈钢波纹管）我公司的蒸发式冷凝器冷凝盘管有不锈钢波纹管和碳钢镀锌圆管两种形式供不同用户选择。
不锈钢波纹管是我公司重点推荐的盘管形式，相对碳钢镀锌管不锈钢波纹管有如下优势：第一：使用寿命长应用于蒸发式冷凝器的碳钢换热管镀锌工艺是从制冷行业发展起来的，制冷行业是蒸发式冷凝器应用最早的行业，在洁净的空气中镀锌层确实有很好的防腐效果。
可如果蒸发式冷凝器应用于化工行业，化工厂空气中会有酸或碱存在，面对酸碱的腐蚀，不锈钢比碳钢镀锌层的防腐性能有本质的提高。
第二：能够阻止结垢波纹管表面曲率大，流体在内外表面流动时湍流程度高，污垢难以形成堆积；同时波纹管具有较强的轴向伸缩能力，当温度发生变化时波纹管与垢层之间的伸缩能力不同，二者之间产生较大拉脱力，使垢层破裂脱落。
同时与镀锌管相比不锈钢管表面光滑也不利于污垢的堆积。
蒸发式冷凝器概况（推荐使用）强福悦一、蒸发式冷凝器的工作原理蒸发式冷凝器是制冷、空调系统中的主要热交换设备，其工作原理是：制冷、空调系统中压缩机排出的制冷剂高压过热气体经过蒸发式冷凝器中冷凝排管，使高压高温气态的制冷剂与排管外的喷淋水和空气进行热交换。
即气态制冷剂由上部进气口进入冷凝排管后自上而下逐渐被冷凝成为液态制冷剂。
其上部配套引风机的超强风力使喷淋水完全均匀地覆盖在冷凝排管的表面，水借风势极大地提高了换热效果。
温度升高的喷淋水有一部分吸热后蒸发为气态，利用水的汽化潜热由引风机带走大量的热量，水蒸气中的水滴被高效脱水器挡住，并与其它吸收了热量的水，散落到PVC淋水片的热交换层中，被流经的空气冷却后温度降低进入底部水箱，再经循环水泵继续进行循环，在冷凝过程中蒸发掉的水份由水位调节浮球控制器自动给予补充。
二、蒸发式冷凝器的安装（一）介绍制冷系统的目的是把热量从一空间或物体中移走，然后再以某种方式将此热量排放到环境中。
在制冷系统中要用冷凝器来排放热量。
蒸发式冷凝器实质上就是水冷式冷凝器与风冷式冷凝器两者的结合，通过流经冷凝盘管表面水的蒸发由水蒸汽带走热量而完成热交换的。
对于大多数制冷与空调系统而言，蒸发式冷凝器具有节省费用的突出优点。
它们排除了水冷式系统中水泵的问题和大量用水而产生的水处理问题。
与具有同等制冷量和成本的风冷式冷凝器相比，它们的风机功率要小很多。
最重要的是，采用蒸发式冷凝器的制冷、空调系统，其冷凝压力可以比传统的水冷式或风冷式更低一些。
这样，压缩机所消耗的功率就减少一些。
（二）制冷系统相应的传热过程是从蒸发器中出来的带有一些过热度的制冷剂蒸汽进入到压缩机后，被压缩到冷凝压力，吸气过热度的大小与蒸发器的型号和当气体从蒸发器到压缩机的吸气管路中流过时从环境中所吸收的热量有关。
被压缩后的过热蒸汽进入到排热装置（冷凝器），并在此装置中过热被迅速排走，并很快达到饱和状态，其间冷凝压力恒定，直至制冷剂达到饱和液态。

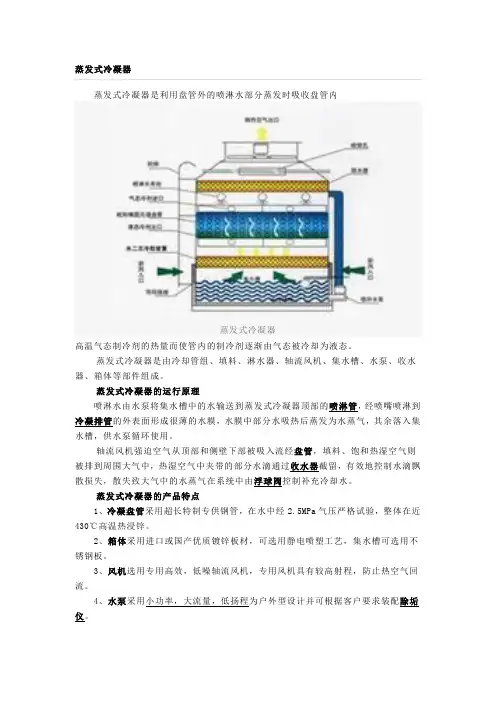

蒸发式冷凝器
蒸发式冷凝器是利用盘管外的喷淋水部分蒸发时吸收盘管内
蒸发式冷凝器
高温气态制冷剂的热量而使管内的制冷剂逐渐由气态被冷却为液态。
蒸发式冷凝器是由冷却管组、填料、淋水器、轴流风机、集水槽、水泵、收水器、箱体等部件组成。
蒸发式冷凝器的运行原理
喷淋水由水泵将集水槽中的水输送到蒸发式冷凝器顶部的喷淋管，经喷嘴喷淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸热后蒸发为水蒸气，其余落入集水槽，供水泵循环使用。
轴流风机强迫空气从顶部和侧壁下部被吸入流经盘管，填料、饱和热湿空气则被排到周围大气中，热湿空气中夹带的部分水滴通过收水器截留，有效地控制水滴飘散损失，散失致大气中的水蒸气在系统中由浮球阀控制补充冷却水。
蒸发式冷凝器的产品特点
1、冷凝盘管采用超长特制专供钢管，在水中经2.5MPa气压严格试验，整体在近430℃高温热浸锌。
2、箱体采用进口或国产优质镀锌板材，可选用静电喷塑工艺，集水槽可选用不锈钢板。
3、风机选用专用高效，低噪轴流风机，专用风机具有较高射程，防止热空气回流。
4、水泵采用小功率，大流量，低扬程为户外型设计并可根据客户要求装配除垢仪。
5、布水、高效收水器和冷却填料采用大流量、防堵塞的喷嘴，精密计算连续均匀的覆盖，杜绝管壁出现水膜“干点”，优质PVC材料制成，抗老化，风阻小沟状吸水器，使水的飘水率控制在0.001%以下，冷却填料为蜂窝式横流结构，适宜循环水冷却
6、小流量冷却循环水在冷凝盘管蒸发，气氨在冷凝盘管内冷凝为液体，故称蒸发式冷凝器。
高强度的蒸发，使得蒸发式冷凝器比其它类型冷凝器更易结水垢，目前还没有理想的除垢方法。
严重结垢的蒸发式冷凝器就失去了节电的优点。
优质的冷却水才适用，选型时应慎重！。
蒸发式冷凝器的技术特点
1、采用引风逆流和一次换热设计，热量的传递完全依靠盘管组表面，空气以低速从蒸发式冷凝器下部四周进入，而以高速从蒸发式冷凝器上部排出，使热湿饱和空气的回流减速至最小。
2、先进的大水量喷淋装置，可淋水最大限度地包容管壁，提高换热系数，本装置结构先进，无堵塞现象的特性，减少表面结垢，提高设备使用效率。
3、箱体采用进口或国产ST102优质超级镀锌板，可选静电喷塑工艺，集水槽可选用304不锈钢板。
