Eickhoff 艾柯夫SL 500TECHNICAL SPECIFICATION SHEARER LOADER采煤机技术规格Eickhoff SL 500 AC Shearer Loader General 艾柯夫SL 500交流采煤机整机Machine Model型号Eickhoff SL 500 ACTotal power installed总装机功率1815 kWV oltage电压 3.3 kV, + 10%, -20%Capacity (peak cutting) 产量（最高产量）3000 t/h*Cutting Power截割功率 2 x 750 kWHaulage Power牵引功率 2 x 90 kWMaximum haulage pull最大牵引力869 kNMaximum haulage speed最大牵引速度26.8 m/minHydraulic Drive Power泵电机功率35 kWLumpbreaker Power破碎功率100 kWCutting height采高app. 约5250 mmUndercut depth卧底量app. 约510 mmMachine height from floor机身高度app. 约2153 mmClearance for coal passing过煤口高度app. 约930 mmDistance between drum center两滚筒中心距13300 mmDistance between haulage (sprockets) 牵引齿轨轮间距6138 mmCutting drum diameter滚筒直径2500 mmCutting drum width滚筒宽度980 mmCutting depth截深865 mmDrum speed滚筒转速28 r.p.m.Maximum cutability of mineral最大截割矿物硬度up to可达60 Mpa**Maximum cutability of dirt band最大截割夹矸硬度up to可达100 Mpa**Haulage system牵引系统Eicotrack 2000 or similar销排系统或类似Rack wheel齿轨轮Eicotrack 2000 or similar销排系统或类似Machine weight机器重量app. 约100 tNoise level噪音等级approx. 约80 dB (A)Face gradient in conveyor direction工作面纵向倾角< 10° without brakes小于10°时不带制动器max 17° with brakes (optional). 最大17°. 带制动器（可选）Face gradient transverse to conveyer工作面横向倾角max 10°最大10°Technical Specification of Components 部件的技术规格1. Ranging Arm摇臂Quantity数量 2Consisting of包括Gearbox减速箱Type: helical gear train with2-stage planetary gearbox类型：直齿轮和2级行星减速机Gear ratio减速比53.4Material材料Steel cast铸钢GS 10 MnMo74VHardness of gearwheels齿轮硬度630-690 HB (58 – 62 HRC)Output shaft rotation speed输出轴转速28 r.p.m.转/分Adjustment of drum height滚筒高度调节external hydraulic cylinder外置液压油缸Drum ranging angle滚筒摆角范围54.6°/21.3°Length of ranging arm摇臂长度2800 mmMechanical protection device机械保护方式shear shaft扭矩轴Break Torque of shear shaft扭矩轴的断裂扭矩20000 NmMethod of Lubrication润滑方式Splash lubrication飞溅润滑Overhaul intervals大修周期 6 Mt coal*6 百万吨煤*Cutter Motor截割电机Manufacturer生产厂家Breuer / MEM (Morley)Model型号dWaEH720/2-4 EN (Breuer)Operating mode工作方式S1, starting direct直接启动Rating功率750 kWRated rotation speed额定转速1485 r.p.m.Rated power factor额定功率因数(cos ) 0.91Insulation绝缘等级HCooling method冷却方式water/labyrinth迷宫式水冷Cooling water quantity冷却水量35 l/minCooling water pressure冷却水压max.最大35 barOverheat Protection过热保护PTC, RTD pre-warning温度传感器预警Voltage/Frequency电压/频率3300 V/50 HzRated current额定电流150 AStart current启动电流 6.5 x 150 AMining standard采矿标准FLP, IP 55Applicable standard应用标准EN 50014/18 “d“Weight重量approx. 约3000 kgOver all dimensions尺寸Length长: 1050 mmDiameter直径: 790 mmHeight高: 1030 mm2. Cutting Drum截割滚筒Quantity数量 2Type型号helical, 4 starts, with 20 mm wear plates on the end of vanes螺旋线4 条, 螺旋片上有20 mm耐磨片Thickness of Vanes 螺旋片厚度100 mmRotation speed转速28 r.p.m.Drum diameter x width滚筒直径x 宽度2500 mm x 980 mmEffective cutting depth有效截深865 mmDust control system降尘方式Pick face flushing, external sprays截齿前方内喷雾Water quality水质machine entry filter 100 µm进水过滤器100 µm Dust suppression water quantity降尘水量100 l/minWater pressure for dust suppression降尘水压40 - 100 barType of pick截齿型号round shaft Kennametal or similar凯南麦特圆形截齿或类似截齿U170/138 LR 4.0 22 or similar或者类似截齿Type of pick holder齿套型号K 225 Kennametal or similar凯南麦特K 225或类似齿套Quantity Picks截齿数量approx.约60Weight重量approx. 约8500 kgOverhaul intervals大修周期 4 Mt coal*不超过4百万吨煤3. Electric Haulage电牵引Quantity数量 2Gearbox齿轮箱Type: helical gear andplanetary gearbox类型：直齿轮和行星减速箱Gear ratio速比89.55Hardness of gearwheels齿轮硬度58 – 62 HRCDriving method牵引方式electric (AC motor)电牵引（交流电机）Max. haulage speed最大速度26.8 m/minMax. pulling force最大牵引力869 kNHaulage system牵引配套系统Eicotrack 2000 or similarEicotrack 2000销排或类似Mechanical protection device机械保护设备shear pins剪切销Break Torque of shear pin剪切销断裂扭矩99049 NmOverhaul intervals大修周期 6 Mt coal*6百万吨煤*Haulage Motor牵引电机Manufacturer生产厂家LDWModel型号A5W 225 M42-04, KB E ExdOperating mode工作模式S1, starting direct via inverter(cont.连续)Rating额定功率90 kWRated rotation speed额定转速1477/3535 r.p.m.Rated power factor额定功率因数(cos ) 0.89Frequency频率0 – 50 - 120 HzInsulation绝缘HCooling method冷却方式water/spiral螺旋式水冷Cooling water quantity冷却水量20 l/minCooling water pressure冷却水压max. 最大35 barOverheat Protection过热保护PTC, RTD pre-warning温度传感器预警Voltage电压460 VRated current额定电流153 AMining standard采矿标准IP 55Applicable standard应用标准EN 50014/18 “d”Weight重量app. 约750 kgDimensions尺寸Length长: 1115 mmHeight高: 522 mmDiameter直径: 430 mmHaulage Down Drive链轮箱Quantity数量 2Consisting of包括drive wheel 驱动轮13 齿, M 20intermediate wheel中间轮23齿, M 20rack wheel intermediate wheel齿轨轮前轮31 齿, M 20rack wheel齿轨轮11齿, M 46.8hardness of rack wheel齿轨轮硬度58 – 62 HRCguiding shoe导向靴Overhaul intervals大修周期 4 Mt coal*4 百万吨煤(excluding rack wheel andguiding shoe)(不包括齿轨轮和导向靴) 4. Hydraulic/Water Unit液压/水单元Hydraulic Control Unit (electro-magnetic valve) 液压控制单元(电磁阀)Quantity数量 2Manufacturer生产厂家BucherType型号mobile control blockNominal amperage额定电流180 mANominal voltage额定电压12 VMining standard of valve coils采矿标准ISHydraulic Drive Motor泵电机Manufacturer生产厂家DMC (David McClure)Model型号AE 160 WJCOperating mode工作方式S1, starting direct直接启动(cont.连续)Rating额定功率35 kWRated rotation speed额定转速1460 r.p.m.Rated power factor额定功率因数(cos ) 0.88Insulation绝缘 FCooling method冷却方式water/spiral螺旋式水冷Cooling water quantity冷却水量15 l/minCooling water pressure冷却水压max. 35 barOverheat Protection过热保护PTC, RTD pre-warningVoltage电压1000 V/50 HzNominal current额定电流25 AStart current启动电流180 AMining standard采矿标准FLP, IP 55Applicable standard应用标准: EN 50014/18 “d“Weight重量304 kgDimensions尺寸Length长: 605 mmHeight高: 420 mmDiameter直径: 320 mmOverhaul intervals大修周期 6 Mt coal*6 百万吨煤Hydraulic Pump液压泵Manufacturer生产厂家BucherType型号double gear pump双齿轮泵Rating额定流量 2 x 45 l/minPressure压力max 最大280 barSpeed转速1410 r.p.m Water System水系统back flush filter回流过滤器100 µm, Unitech or Conflowflow control valves流量阀Hebben & Fischbachflow switches流量开关Grünewald/Kirchgässerpressure reducing valve减压阀Conflow Code 44 Dust Suppression降尘Dust suppression water pressure降尘水压40 – 100 barWater quantity drums滚筒水量 2 x 100 l/minRanging Arm sprays摇臂喷雾水量 2 x 20 l/minTotal water quantity for dust suppression摇臂喷雾水量240 l/min Cooling water (see water distribution drawing) 冷却水（见水路图）Cooling water pressure冷却水压25 – 34 barWater quantity cutter motors截割电机冷却水量 2 x 35 l/minWater quantity haulage motors牵引电机冷却水量 2 x 20 l/minWater quantity lump breaker motor破碎电机冷却水量 1 x 20 l/minWater quantity hydraulic drive motor/hydraulic tank 15 l/min液压泵/液压箱水量Water quantity transformer/AC-converter 15 l/min变压器/交流变频器水量Total water quantity for cooling冷却水总水量90 l/minTotal water quantity for dust suppressionand cooling降尘和冷却总水量approx.约330 l/min5. Energy Distribution Center电控单元Mining standard采矿标准FLP, IP 55Applicable standard 应用标准EN 50014/18 “d“Weight重量approx.约7600 kgDimensions尺寸Length长: 2900 mmHeight高: 830 mmWidth宽: 1450 mmOverhaul intervals 大修周期 6 Mt coal*6 百万吨煤Consisting of包括High voltage box高压箱Mining standard采矿标准FLP, IP 55Applicable standard应用标准EN 50014/18 “d“Consisting of内置main isolator主隔离开关quantity数量 1rated insulation voltage额定关断电压 3.3 kVrated current额定电流500 Amechanical lifetime机械寿命105 no load空载Cutter Motor Vacuum Contactor截割电机真空接触器Type规格AC 4quantity数量 2protective function保护功能switch off if断开，当: overload, short circuit,PTC, earth leakage过载、短路、PTC、接地漏电rated operational voltage额定工作电压 3.6 kVrated operational current额定工作电流320 Arated control voltage额定控制电压220V/240 Vclosing power关断容量950 VAholding power保持容量9 V Ashort circuit capacity短路能力7000 Aelectrical life time电气寿命 1 x 106, 100 % rated current额定电流mechanical life time机械寿命 3 x 106Hydraulic Drive Vacuum Contactor液压真空接触器type规格AC 4quantity数量 1protective function保护功能switch off if断开，当: overload, short circuit,PTC, earth leakagePTC, earth leakage过载、短路、PTC、接地漏电rated operational voltage额定工作电压 1 kVrated operational current额定工作电流160 Arated control voltage额定控制电压220/240 Vshort circuit capacity短路能力1600 Aelectrical life time电气寿命 1 x 106, 50 % rated current额定电流mechanical life time机械寿命 1 x 106Lumpbreaker Vacuum Contactor 破碎机真空接触器type规格AC 4quantity数量 1protective function保护功能switch off if断开，当: overload, short circuit,PTC, earth leakage过载、短路、PTC、接地漏电rated operational voltage额定工作电压 3.6 kVrated operational current额定工作电流320 Arated control voltage额定控制电压220V/240 Vclosing power关断容量950 VAholding power保持容量9 V Ashort circuit capacity短路能力7000 Aelectrical life time电气寿命 1 x 106, 100 % rated current额定电流mechanical life time机械寿命 3 x 106Overload modules过载模块quantity数量 5protective function保护功能short circuit (current), overload断路(电流), 过载aux. Voltage辅助电压42 V, 50Hzover current过流rated current adjustable额定电流可调short circuit relays短路继电器reaction value can be stepwiseadjusted反应值可以分级调整Haulage Control box牵引控制箱Mining standard采矿标准FLP, IP 55Applicable standard应用标准EN 50014/18 “d“Consisting of内置AC inverters交流变频器Manufacturer生产厂家Breuer/Refuquantity数量 2input voltage输入电压460V, 50Hzinput current输入电流150 Aoutput voltage输出电压0 (460V)output frequency输出频率0……120 Hzoutput current输出电流160 Anominal capacity额定容量120 kV Ashort term capacity短时容量no overload operation possible无超载可能IGBT Module 模块EupecSafety functions安全功能current overload monitoring过流监测over speed monitoring超速监测pulse signal monitoring脉冲信号监测earth fault monitoring接地故障监测short circuit protection断路保护Low voltage box低压箱Mining standard采矿标准FLP, IP 55Applicable standard应用标准EN 50014/18 “d“consisting of内置control transformer 1控制变压器1input voltage输入电压1000 Voutput voltage输出电压42 Vpower rating额定容量500 VAcontrol transformer 2控制变压器2input voltage输入电压1000 Voutput voltage输出电压220 Vpower rating额定容量500 VAdc power supply 1直流电源1input voltage输入电压220 V, ACoutput voltage输出电压12 V, DCoutput current输出电流 1.2 AMining standard采矿标准ISdc power supply 2直流电源2input voltage输入电压220 V, ACoutput voltage输出电压12 V, DCoutput current输出电流 1.2 AMining standard采矿标准ISdc power supply 3直流电源3input voltage输入电压220 V, ACoutput voltage输出电压12 V, DCoutput current输出电流 2.2 Adc power supply 4直流电源4input voltage输入电压220 V, ACoutput voltage输出电压24 V, DCoutput current输出电流 2 Adc power supply 5直流电源5input voltage输入电压220 V ACoutput voltage输出电压 5.1 V, DCoutput current输出电流8 Adc power supply 6直流电源6input voltage输入电压220 V, ACoutput voltage输出电压24 V, DCoutput current输出电流 1.1 AIPC计算机CPU AMD K6rated supply voltage工作电压 5 V, DCrated supply current工作电流 4 Aserial interfaces系列接口 1 x CAN-bus(supply voltage for CAN-bus总线供电电压) 24 V, DC直流1 x RS 4853 x RS 2321 x PS 2graphic display图形显示display rated supply voltage工作电压220 V, ACdisplay rated supply current工作电流100 mAgraphics resolution图形分辨率640 x 480 pixels,260000 coloursvisualization可显示Chinese and English language radio receiver无线接收装置rated supply voltage工作电压12 V, DCrated supply current工作电流100 mAfrequency 1频率1 433.42 MHz (left hand)frequency 2频率2 434.42 MHz (right hand) Transformer box变压器箱Mining standard采矿标准FLP, IP 55Applicable standard: 应用标准EN 50014/18 “d“Consisting of包括transformerinput voltage输入电压3300 Vinput current输入电流51 Aoutput voltage输出电压1000 Voutput current输出电流29 Aoutput voltage输出电压460 Voutput current输出电流301 Apower rating of transformer额定容量290 kV Ainsulation class of transformer绝缘级别Hcircuit breaker 1 (for pump motor) 电路断路器1 (泵电机)nominal voltage额定电压1000 Vnominal current额定电流100 Amax. trip current最大跳闸电流480 A (adjustable) (可调)circuit breaker 2 (for haulage motors) 电路断路器2 (牵引电机)nominal voltage额定电压600 Vnominal current额定电流400 Amax. trip current最大跳闸电流3000 A (adjustable) (可调)transformer protection变压器保护short circuit / over currentprotection by pilot circuit fromgate end boxthermal protection by PTCand RTD (PT 100) sensors通过来自端头开关先导回路进行过流断路保护/过流保护电路通过PTC 和RTD (PT 100)和传感器进行过热保护6. Set of Control and Connection Parts一套控制连接件Consisting of 包括Wire connected hand held transmitter有线指令发生器Quantity 数量 3Mining standard采矿标准ISPower cables to the cutter motors截割电机的电缆Quantity 数量 2Type 型号 3 x 50 mm²Length 长app. 10 m Power cables to the haulage motors牵引电机电缆Quantity 数量 2Type 型号 3 x 35 mm²Length 长app. 约7 m Power cables to the hydraulic motor泵电机电缆Quantity数量 2Type 型号 3 x16 mm²Length 长app. 约10 m Set of Control cables控制电缆Mining standard采矿标准ISType 型号42 x 0.5 mm²24 x 0.5 mm²7 x 0.5 mm²Hand held transmitter无线指令发生器Quantity数量 3Mining standard采矿标准ISSignal horn信号扬声器Quantity数量 2Mining standard采矿标准IS7. Underframe底托架Consisting of包括Hydraulic cylinders液压油缸Quantity数量 2Manufacturer生产厂家Hydro ServiceType型号differential cylinder差动油缸Stroke行程1040 mmOperating pressure工作压力270 / 400 barTest pressure piston chamber活塞前腔375 bar试验压力ring chamber活塞杆腔450 barArea面积piston活塞前面70686 mm2Ring 活塞后面50580 mm2Ø rod活塞直径160 mmØ piston活塞杆直径300 mmNon Return Valve (Lock Valve) RVP 16-01N / HRP 5 V单向阀（锁阀）RVP 22 0.3 NPressure Limiting Valve限压阀DVP 20 B 450/N/400DVP 20 B 320/N270 Break Valve控制阀LBV 12C 360-8 Overhaul intervals大修周期 6 Mt coal*6百万吨煤* Face side legs with sliding shoes支腿与平滑靴Consisting of : 包括:Face side legs支腿 1 for the R.H. side,一左1 for the L.H. side一右sliding shoes平滑靴identical at both sides两边一样8．Sets of Pins to attach the Ranging Armsto the Machine Body固定摇臂与机身的销轴Consisting of包括:Pins销轴∅ 250 mm, length长419 mmto attach ranging arms to the bearing brackets固定摇臂与支座Quantity数量 4Material材质16MnCr5Pins 销轴∅ 200 mm, length 260 mmto attach push rod to ranging arms固定推杆与摇臂Quantity数量 2Material材质16MnCr5Pins 销轴∅ 150 mm, length长278 mmto attach push rod to hydraulic cylinder固定推杆与油缸Quantity数量 2Material材质16MnCr5Pins 销轴∅ 150 mm, length 278 mmto attach hydraulic cylinder to machine body固定油缸与机身Quantity数量 2Material材质16MnCr5Overhaul intervals大修周期 6 Mt coal*6百万吨煤*9. Set of Tie Rods to Stabilize the Machine Body一套固定机身的液压拉杆Consisting of: 包括：Tie Rod 拉杆M80 x 6Quantity 数量 42 Tie Rods on top of machine2 根煤机上部拉杆length长6800 mmWeight 重量350 kg1 Tie Rod on bottom of machine (face side) length长6800 mm1 根煤机底部(煤壁侧)拉杆Weight 重量350 kg1 Tie Rod on bottom of machine (gob side) length长7220 mm1 根煤机底部(采空侧)拉杆Weight 重量370 kgTie Rod tensioning force拉杆张紧力1200 kNMaterial 材质34CrNiMo 610. Tensioning Device for tightening the Tie Rods液压拉杆的张紧装置Consisting of包括：Hydraulic hand pump液压手泵HP 3000-HTMax. operating pressure 2500 bar最大工作压力Hydraulic tensioning device M80x6 for machine body液压张紧装置用于机身Quantity数量 2Hydraulic tensioning device M64x4 for ranging arm holder 液压张紧装置用于摇臂托架Quantity数量 2Hydraulic tensioning device with tools M42x3 and M36 for underframe 液压张紧装置和工具用于底托架M30 for haulage down drive用于外牵引部Quantity数量 211. Set of Radio Transmitters for Machine Control采煤机遥控装置Consisting of包括：Radio transmitter left hand左侧遥控器Quantity 数量 4Frequency 频率433.42 MHzMining standard采矿标准ISRadio transmitter right hand右侧遥控器Quantity 数量 4Frequency 频率434.42 MHzMining standard采矿标准ISre-chargeable battery充电电池Quantity 数量8V oltage 电压 4.5 VCapacity 容量600 mAh (16 hours of use)Mining standard采矿标准ISCharging units充电器Quantity 数量 2Number of batteries which canbe charged simultaneous in each Unit每个充电器可同时充电电池数量 2V oltage 电压230 V, 50 HzCharging current充电电流120 – 130 mA12. Set of Cable Towing Device一套电缆拖曳装置Attached to the shearer body including cable tension switch与采煤机连在一起，包括电缆张紧保护开关。
艾柯夫SL1000型采煤机电控故障分析与处理发布时间：2021-05-07T10:06:29.993Z 来源：《基层建设》2021年第1期作者：郝彦栋[导读] 摘要：自动化采煤技术一得到普遍采用，这对机械的性能和可靠性提出了更高的要求，尤其是电气方面显得尤为重要，艾柯夫采煤机电控比较成熟，在IPC控制技术与编码器以及动力性能方面还需提高，以期望能有更高的可靠性，才能实现自动化甚至智能化的稳定运行，国家能源投资集团神东煤炭集团公司鄂尔多斯市 017000摘要：自动化采煤技术一得到普遍采用，这对机械的性能和可靠性提出了更高的要求，尤其是电气方面显得尤为重要，艾柯夫采煤机电控比较成熟，在IPC控制技术与编码器以及动力性能方面还需提高，以期望能有更高的可靠性，才能实现自动化甚至智能化的稳定运行，关键词：先导；编码器；IPC；温度保护一艾柯夫SL1000型采煤机电控系统结构与特点SL1000型煤机的整体线路图，如图1-1图1-1（SL1000型煤机电控系统布线图）电控系统是由电控箱以及外部电机，传感器，连接电缆组成。
电控箱分为：高压腔HV1，高压腔HV2，牵引控制腔TC，低压腔LV。
装备了以微型计算机为核心的电控系统，采用先进的信息处理和传感技术，对采煤机的运行工况及各种技术参数信息进行采集、处理、显示、存储和传输，并通过编程对采煤机进行全面控制、监测和保护（包括过载、过热、漏电、供水水压和流量、误操作等），实现了采煤机电气系统的自动调节、截割电机功率自动平衡和故障自动查寻诊断等功能。
电控系统控制截割电机2x900KW，牵引电机2x150KW，泵电机2x27KW，破碎电机1x200KW，装机总功率2354KW。
全部都采用三相交流感应电机。
采用交流变频电牵引系统。
牵引特性良好，具有恒转矩和恒功率两个区段，适合采煤机工况需求，并具备四象限运行性能，可适合采煤机在大角度工作面工作；能实现无级调速、过载保护。
二艾柯夫SL1000型采煤机电控系统的基本电气原理基本电气原理，如图1-2图1-2（SL1000型煤机电气原理方框图）SL1000型煤机电控采用先导启动，合上紧急拉绳开关后，按下采煤机启动按钮两秒后松开，顺槽开关先导回路形成，开关吸合，煤机得电启动。
图形显示采用10.5"液晶显示器、16种颜色、分辨率640 x 480 pixels像素形象显示。
基本菜单控制程序启动时，计算机显示一个主屏。
第一屏称为主菜单，它形象地显示采煤机及其主要参数。
用户操作功能键F1 – F8可以直接转换基本菜单。
.可使用以下基本菜单:F1: 主菜单形象化的采煤机、截割、牵引和泵电机的温度、电缆拖拉监测、位置和速度信息。
F2: "截割"菜单所有读数涉及截割电机：温度、电流、电压和所有数字监测传感器。
F3: "牵引"菜单所有读数涉及牵引驱动: 温度、电流、电压和所有数字监测传感器F4: "液压"菜单所有读数涉及液压系统: 温度、电流、电压和所有数字监测传感器F5: "水"菜单所有读数涉及滚筒喷雾和冷却水F6: "温度"菜单所有读数涉及的传感器温度，这些传感器不属于上述菜单或者由于空间限制未能出现在上述菜单中F7: "电流 /电压"菜单所有读数涉及的电流电压不属于上述菜单或者由于空间限制未能出现在上述菜单中F8: "自动化" 菜单 (可选项)所有读数涉及与功能和自动化系统的状态相关的重要信息。
可以使用基本菜单中的下列其它键:F9作为基本菜单的功能显示图形菜单??显示故障信息、其它帮助文字或者储存的故障信息ENTER进入已选择的显示各种参数的菜单图形显示说明标题栏标题栏由3部分组成。
中间部分显示标题和当前时间。
条的颜色显示控制程序的状态。
如果没有出现故障，条的颜色为灰色。
如果出现引起单元出错的多个故障，颜色变为红色。
如果只出现警告、不太重要的或者过时信息，则条的颜色为黄色。
标题栏的两端反应的是指令发生器的状态（手动/遥控）。
其中的文字指的是当前运行的指令发生器。
条的颜色表明：来自该指令发生器的驱动是否能够接通？灰色- 采用该指令发生器不能接通驱动绿色- 采用该指令发生器能接通驱动红色- 指令发生器预先接通，但是没有运行带限制的垂直图形条这些垂直图形条主要用于显示温度、电流和电压读数。
德国EICKHOFF采煤机SL500的日常维护及技术改造陈建龙【摘要】德国EICKHOFF采煤机SL500是一个集机械、电气和液压为一体的大型复杂系统,还可以根据需要设定全自动化控制和半自动化控制运行.着重于在煤矿实际操作检修过程,针对采煤机的日常使用和实际工作,以检修中减轻体力劳动、提高设备安全性能为目的进行机械方面小的改造.细节改造都是检修工作中的经验所得,不但使得设备延了长工作寿命,提升了抵抗破坏的能力,还有效减少了工人的工作强度.【期刊名称】《机电工程技术》【年(卷),期】2017(046)006【总页数】2页(P165-166)【关键词】德国EICKHOFF采煤机SL500;日常维护;技术改造;推杆千斤【作者】陈建龙【作者单位】大同煤矿集团金庄煤业有限责任公司,山西大同 037003【正文语种】中文【中图分类】TD42近年来，我国采煤技术不断提高，煤炭产量大幅提升，采煤设备不断更新换代，采煤机械产业发展迅猛。
采煤机的功能越来越多，其自身的结构、组成也愈加复杂。
德国艾柯夫EICKHOFF公司于1864年创建，一直致力于采煤机械设计与制造方面的工艺研究，不断拓展采矿设备的范围。
最近三十年来，德国艾柯夫公司在中国市场取得了很大成功，德国EICKHOFF采煤机SL500在中国煤炭企业中拥有一大批用户。
德国EICKHOFF采煤机SL500外形主要由带变压器的电气单元、液压单元、牵引部、链轮箱、摇臂托架、截割单元、滚筒、破碎机、电缆线拖拽装置九大部分组成。
采煤机的工作由微机控制；传感器多，信息量大，显示屏大，显示点多；有数字和曲线显示；可以记录和远程传输工作数据和故障信息。
对于电机和变频调速箱的功率和温度、减速箱油温、液压系统压力和温度、冷却系统压力和流量，微机都可以进行检测和保护。
同时采煤机还具有恒功率控制和自动调速，记忆截割和区域速度控制，多点操作和显示，数据存储，远程通讯和集中控制等功能。
采煤机的供电电压为3 300 V，电源频率50 Hz。

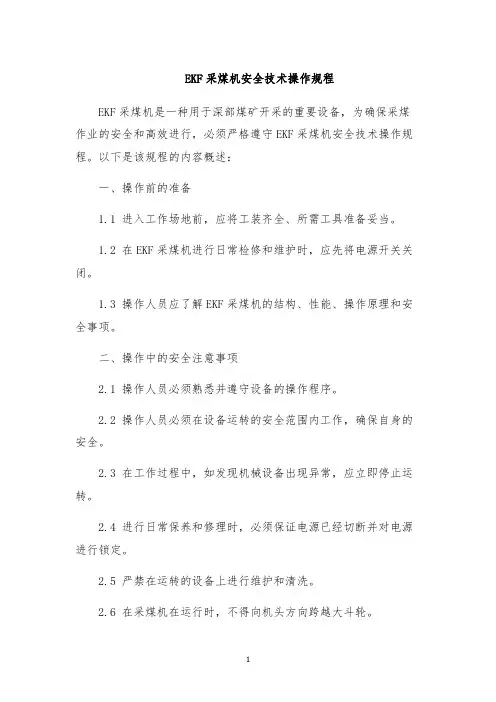

EKF采煤机安全技术操作规程
EKF采煤机是一种用于深部煤矿开采的重要设备，为确保采煤作业的安全和高效进行，必须严格遵守EKF采煤机安全技术操作规程。
以下是该规程的内容概述：
一、操作前的准备
1.1 进入工作场地前，应将工装齐全、所需工具准备妥当。
1.2 在EKF采煤机进行日常检修和维护时，应先将电源开关关闭。
1.3 操作人员应了解EKF采煤机的结构、性能、操作原理和安全事项。
二、操作中的安全注意事项
2.1 操作人员必须熟悉并遵守设备的操作程序。
2.2 操作人员必须在设备运转的安全范围内工作，确保自身的安全。
2.3 在工作过程中，如发现机械设备出现异常，应立即停止运转。
2.4 进行日常保养和修理时，必须保证电源已经切断并对电源进行锁定。
2.5 严禁在运转的设备上进行维护和清洗。
2.6 在采煤机在运行时，不得向机头方向跨越大斗轮。
三、操作后的清理和保养
3.1 测定积灰量时必须停机，防止灰尘和碎石进入喂煤口。
3.2 要及时清理煤尘和灰尘，确保设备干净。
3.3 对设备进行日常保养时，必须按照操作规程进行。
3.4 定期清洗涤油箱和涤油器，确保设备油液干净。
以上是EKF采煤机的安全技术操作规程，操作人员在进行作业前必须严格按照规程操作，确保采煤作业的安全和高效进行。

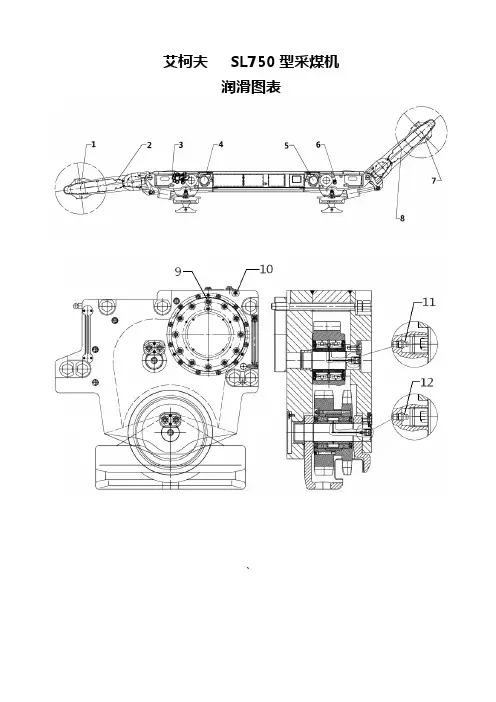

煤矿机械艾柯夫SL750采煤机常见故障排除及改进王 冲,斯华纯(淮南矿业集团张集煤矿,安徽淮南232174)摘 要:主要介绍大功率采煤机的使用与改进、检修与故障排查方法,以及怎样才能把艾柯夫SL750型电牵引采煤机改造成更适合现场、更容易操作的实用型煤机。
同时介绍该采煤机出现问题时如何进行处理。
关键词:SL750;采煤机;故障;排查方法;检修中图分类号:TD42116 文献标识码:A 文章编号:1008-8725(2008)11-0011-02Shearer Common Troubleshooting and Improvement of Eickhoff SL 750Coal Mining MachineWANG Chong,SI Hua-chun(zhan gji Coal Mine of Huainan Mining Industry Group,Huainan 232174,China)Abstract:This article main introduction high efficiency coal mining machine .s use and the improvement,the overhaul and the method of breakdown investigation,how as well as electricity hauling coal mining machine transform the practical coal which machine eickhoff SL750the more suitable scene,easier to operate.Simulta -neously introduced this coal mining machine has when the problem how to carry on processing.Key words:SL750;shearer;fault;investigation;overhaul0 前言艾柯夫SL750型采煤机在淮南矿业集团张集煤矿17268工作面试用获得成功。
前言人类历史在煤矿井下采用机械开采方式进行的机械综合采煤工艺可以追溯到20世纪初叶。
在德国著名的鲁尔工业区腹地波鸿市成立于1864年的德国艾柯夫机械制造和铸造兄弟有限公司研制的世界第一台链式机械牵引割煤机于1914年在欧洲井下投入使用，正式开启了机械化综合采煤的先河。
从此艾柯夫公司以其卓越的产品奠定了全球范围内各个时期滚筒采煤机技术的领先地位。
随着科技的发展与技术的进步，艾柯夫公司于1950年制造出第一台液压牵引的滚筒式综合采煤机。
1976年艾柯夫又率先生产出全球第一台直流电牵引双滚筒采煤机，且第一次将截割电机装在摇臂里，实现了真正意义上的现代化滚筒采煤机。
1990年艾柯夫研制出第一台现代化高功率电牵引双滚筒采煤机SL300。
迄今为止艾柯夫公司出产的双滚筒变频交流电牵引采煤机系列SL300，SL500，SL750，SL900，SL1000被广泛用于世界包括北美，欧洲，亚洲，澳洲和非洲许多国家的煤矿及钾盐等矿物质的井下开采。
同时艾柯夫煤机在中国市场的国外采煤机领域占有率也遥遥领先。
目前在陕煤集团神南产业发展公司使用的是当今世界采高最大装备最先进的SL1000, 7.1米采高交流电牵引双滚筒采煤机。
它既装备了现代化的LED-ＣＡＮ显示器和小型便携式带可调屏幕显示器的遥控器，更装备有4个机载摄像头以实现采煤工作面无人值守的采煤机远程智能化控制。
无论任何设备及仪器，产品自身的制造质量固然重要，但更重要的在于设备操作检修人员的正确操作使用以及精心维护和保养。
正确的操作保养维护是使设备正常运行发辉其全部功效的根本保障。
1、安全须知1.1 一般说明1 注意贴在采煤机身上的危险说明、安全说明、操作说明和维护说明，这些说明必须完整且字迹清晰。
2 对操作说明书中涉及到的事故防范、工作安全、环境保护方面的一般法律和其他强制性的法律及法规要求应予以遵守并执行.采煤机使用单位应该提供足够的灭火器和急救箱。
注意火灾报警和灭火方法的可能行。
