Eickhoff 艾柯夫SL 500TECHNICAL SPECIFICATION SHEARER LOADER采煤机技术规格Eickhoff SL 500 AC Shearer Loader General 艾柯夫SL 500交流采煤机整机Machine Model型号Eickhoff SL 500 ACTotal power installed总装机功率1815 kWV oltage电压 3.3 kV, + 10%, -20%Capacity (peak cutting) 产量（最高产量）3000 t/h*Cutting Power截割功率 2 x 750 kWHaulage Power牵引功率 2 x 90 kWMaximum haulage pull最大牵引力869 kNMaximum haulage speed最大牵引速度26.8 m/minHydraulic Drive Power泵电机功率35 kWLumpbreaker Power破碎功率100 kWCutting height采高app. 约5250 mmUndercut depth卧底量app. 约510 mmMachine height from floor机身高度app. 约2153 mmClearance for coal passing过煤口高度app. 约930 mmDistance between drum center两滚筒中心距13300 mmDistance between haulage (sprockets) 牵引齿轨轮间距6138 mmCutting drum diameter滚筒直径2500 mmCutting drum width滚筒宽度980 mmCutting depth截深865 mmDrum speed滚筒转速28 r.p.m.Maximum cutability of mineral最大截割矿物硬度up to可达60 Mpa**Maximum cutability of dirt band最大截割夹矸硬度up to可达100 Mpa**Haulage system牵引系统Eicotrack 2000 or similar销排系统或类似Rack wheel齿轨轮Eicotrack 2000 or similar销排系统或类似Machine weight机器重量app. 约100 tNoise level噪音等级approx. 约80 dB (A)Face gradient in conveyor direction工作面纵向倾角< 10° without brakes小于10°时不带制动器max 17° with brakes (optional). 最大17°. 带制动器（可选）Face gradient transverse to conveyer工作面横向倾角max 10°最大10°Technical Specification of Components 部件的技术规格1. Ranging Arm摇臂Quantity数量 2Consisting of包括Gearbox减速箱Type: helical gear train with2-stage planetary gearbox类型：直齿轮和2级行星减速机Gear ratio减速比53.4Material材料Steel cast铸钢GS 10 MnMo74VHardness of gearwheels齿轮硬度630-690 HB (58 – 62 HRC)Output shaft rotation speed输出轴转速28 r.p.m.转/分Adjustment of drum height滚筒高度调节external hydraulic cylinder外置液压油缸Drum ranging angle滚筒摆角范围54.6°/21.3°Length of ranging arm摇臂长度2800 mmMechanical protection device机械保护方式shear shaft扭矩轴Break Torque of shear shaft扭矩轴的断裂扭矩20000 NmMethod of Lubrication润滑方式Splash lubrication飞溅润滑Overhaul intervals大修周期 6 Mt coal*6 百万吨煤*Cutter Motor截割电机Manufacturer生产厂家Breuer / MEM (Morley)Model型号dWaEH720/2-4 EN (Breuer)Operating mode工作方式S1, starting direct直接启动Rating功率750 kWRated rotation speed额定转速1485 r.p.m.Rated power factor额定功率因数(cos ) 0.91Insulation绝缘等级HCooling method冷却方式water/labyrinth迷宫式水冷Cooling water quantity冷却水量35 l/minCooling water pressure冷却水压max.最大35 barOverheat Protection过热保护PTC, RTD pre-warning温度传感器预警Voltage/Frequency电压/频率3300 V/50 HzRated current额定电流150 AStart current启动电流 6.5 x 150 AMining standard采矿标准FLP, IP 55Applicable standard应用标准EN 50014/18 “d“Weight重量approx. 约3000 kgOver all dimensions尺寸Length长: 1050 mmDiameter直径: 790 mmHeight高: 1030 mm2. Cutting Drum截割滚筒Quantity数量 2Type型号helical, 4 starts, with 20 mm wear plates on the end of vanes螺旋线4 条, 螺旋片上有20 mm耐磨片Thickness of Vanes 螺旋片厚度100 mmRotation speed转速28 r.p.m.Drum diameter x width滚筒直径x 宽度2500 mm x 980 mmEffective cutting depth有效截深865 mmDust control system降尘方式Pick face flushing, external sprays截齿前方内喷雾Water quality水质machine entry filter 100 µm进水过滤器100 µm Dust suppression water quantity降尘水量100 l/minWater pressure for dust suppression降尘水压40 - 100 barType of pick截齿型号round shaft Kennametal or similar凯南麦特圆形截齿或类似截齿U170/138 LR 4.0 22 or similar或者类似截齿Type of pick holder齿套型号K 225 Kennametal or similar凯南麦特K 225或类似齿套Quantity Picks截齿数量approx.约60Weight重量approx. 约8500 kgOverhaul intervals大修周期 4 Mt coal*不超过4百万吨煤3. Electric Haulage电牵引Quantity数量 2Gearbox齿轮箱Type: helical gear andplanetary gearbox类型：直齿轮和行星减速箱Gear ratio速比89.55Hardness of gearwheels齿轮硬度58 – 62 HRCDriving method牵引方式electric (AC motor)电牵引（交流电机）Max. haulage speed最大速度26.8 m/minMax. pulling force最大牵引力869 kNHaulage system牵引配套系统Eicotrack 2000 or similarEicotrack 2000销排或类似Mechanical protection device机械保护设备shear pins剪切销Break Torque of shear pin剪切销断裂扭矩99049 NmOverhaul intervals大修周期 6 Mt coal*6百万吨煤*Haulage Motor牵引电机Manufacturer生产厂家LDWModel型号A5W 225 M42-04, KB E ExdOperating mode工作模式S1, starting direct via inverter(cont.连续)Rating额定功率90 kWRated rotation speed额定转速1477/3535 r.p.m.Rated power factor额定功率因数(cos ) 0.89Frequency频率0 – 50 - 120 HzInsulation绝缘HCooling method冷却方式water/spiral螺旋式水冷Cooling water quantity冷却水量20 l/minCooling water pressure冷却水压max. 最大35 barOverheat Protection过热保护PTC, RTD pre-warning温度传感器预警Voltage电压460 VRated current额定电流153 AMining standard采矿标准IP 55Applicable standard应用标准EN 50014/18 “d”Weight重量app. 约750 kgDimensions尺寸Length长: 1115 mmHeight高: 522 mmDiameter直径: 430 mmHaulage Down Drive链轮箱Quantity数量 2Consisting of包括drive wheel 驱动轮13 齿, M 20intermediate wheel中间轮23齿, M 20rack wheel intermediate wheel齿轨轮前轮31 齿, M 20rack wheel齿轨轮11齿, M 46.8hardness of rack wheel齿轨轮硬度58 – 62 HRCguiding shoe导向靴Overhaul intervals大修周期 4 Mt coal*4 百万吨煤(excluding rack wheel andguiding shoe)(不包括齿轨轮和导向靴) 4. Hydraulic/Water Unit液压/水单元Hydraulic Control Unit (electro-magnetic valve) 液压控制单元(电磁阀)Quantity数量 2Manufacturer生产厂家BucherType型号mobile control blockNominal amperage额定电流180 mANominal voltage额定电压12 VMining standard of valve coils采矿标准ISHydraulic Drive Motor泵电机Manufacturer生产厂家DMC (David McClure)Model型号AE 160 WJCOperating mode工作方式S1, starting direct直接启动(cont.连续)Rating额定功率35 kWRated rotation speed额定转速1460 r.p.m.Rated power factor额定功率因数(cos ) 0.88Insulation绝缘 FCooling method冷却方式water/spiral螺旋式水冷Cooling water quantity冷却水量15 l/minCooling water pressure冷却水压max. 35 barOverheat Protection过热保护PTC, RTD pre-warningVoltage电压1000 V/50 HzNominal current额定电流25 AStart current启动电流180 AMining standard采矿标准FLP, IP 55Applicable standard应用标准: EN 50014/18 “d“Weight重量304 kgDimensions尺寸Length长: 605 mmHeight高: 420 mmDiameter直径: 320 mmOverhaul intervals大修周期 6 Mt coal*6 百万吨煤Hydraulic Pump液压泵Manufacturer生产厂家BucherType型号double gear pump双齿轮泵Rating额定流量 2 x 45 l/minPressure压力max 最大280 barSpeed转速1410 r.p.m Water System水系统back flush filter回流过滤器100 µm, Unitech or Conflowflow control valves流量阀Hebben & Fischbachflow switches流量开关Grünewald/Kirchgässerpressure reducing valve减压阀Conflow Code 44 Dust Suppression降尘Dust suppression water pressure降尘水压40 – 100 barWater quantity drums滚筒水量 2 x 100 l/minRanging Arm sprays摇臂喷雾水量 2 x 20 l/minTotal water quantity for dust suppression摇臂喷雾水量240 l/min Cooling water (see water distribution drawing) 冷却水（见水路图）Cooling water pressure冷却水压25 – 34 barWater quantity cutter motors截割电机冷却水量 2 x 35 l/minWater quantity haulage motors牵引电机冷却水量 2 x 20 l/minWater quantity lump breaker motor破碎电机冷却水量 1 x 20 l/minWater quantity hydraulic drive motor/hydraulic tank 15 l/min液压泵/液压箱水量Water quantity transformer/AC-converter 15 l/min变压器/交流变频器水量Total water quantity for cooling冷却水总水量90 l/minTotal water quantity for dust suppressionand cooling降尘和冷却总水量approx.约330 l/min5. Energy Distribution Center电控单元Mining standard采矿标准FLP, IP 55Applicable standard 应用标准EN 50014/18 “d“Weight重量approx.约7600 kgDimensions尺寸Length长: 2900 mmHeight高: 830 mmWidth宽: 1450 mmOverhaul intervals 大修周期 6 Mt coal*6 百万吨煤Consisting of包括High voltage box高压箱Mining standard采矿标准FLP, IP 55Applicable standard应用标准EN 50014/18 “d“Consisting of内置main isolator主隔离开关quantity数量 1rated insulation voltage额定关断电压 3.3 kVrated current额定电流500 Amechanical lifetime机械寿命105 no load空载Cutter Motor Vacuum Contactor截割电机真空接触器Type规格AC 4quantity数量 2protective function保护功能switch off if断开，当: overload, short circuit,PTC, earth leakage过载、短路、PTC、接地漏电rated operational voltage额定工作电压 3.6 kVrated operational current额定工作电流320 Arated control voltage额定控制电压220V/240 Vclosing power关断容量950 VAholding power保持容量9 V Ashort circuit capacity短路能力7000 Aelectrical life time电气寿命 1 x 106, 100 % rated current额定电流mechanical life time机械寿命 3 x 106Hydraulic Drive Vacuum Contactor液压真空接触器type规格AC 4quantity数量 1protective function保护功能switch off if断开，当: overload, short circuit,PTC, earth leakagePTC, earth leakage过载、短路、PTC、接地漏电rated operational voltage额定工作电压 1 kVrated operational current额定工作电流160 Arated control voltage额定控制电压220/240 Vshort circuit capacity短路能力1600 Aelectrical life time电气寿命 1 x 106, 50 % rated current额定电流mechanical life time机械寿命 1 x 106Lumpbreaker Vacuum Contactor 破碎机真空接触器type规格AC 4quantity数量 1protective function保护功能switch off if断开，当: overload, short circuit,PTC, earth leakage过载、短路、PTC、接地漏电rated operational voltage额定工作电压 3.6 kVrated operational current额定工作电流320 Arated control voltage额定控制电压220V/240 Vclosing power关断容量950 VAholding power保持容量9 V Ashort circuit capacity短路能力7000 Aelectrical life time电气寿命 1 x 106, 100 % rated current额定电流mechanical life time机械寿命 3 x 106Overload modules过载模块quantity数量 5protective function保护功能short circuit (current), overload断路(电流), 过载aux. Voltage辅助电压42 V, 50Hzover current过流rated current adjustable额定电流可调short circuit relays短路继电器reaction value can be stepwiseadjusted反应值可以分级调整Haulage Control box牵引控制箱Mining standard采矿标准FLP, IP 55Applicable standard应用标准EN 50014/18 “d“Consisting of内置AC inverters交流变频器Manufacturer生产厂家Breuer/Refuquantity数量 2input voltage输入电压460V, 50Hzinput current输入电流150 Aoutput voltage输出电压0 (460V)output frequency输出频率0……120 Hzoutput current输出电流160 Anominal capacity额定容量120 kV Ashort term capacity短时容量no overload operation possible无超载可能IGBT Module 模块EupecSafety functions安全功能current overload monitoring过流监测over speed monitoring超速监测pulse signal monitoring脉冲信号监测earth fault monitoring接地故障监测short circuit protection断路保护Low voltage box低压箱Mining standard采矿标准FLP, IP 55Applicable standard应用标准EN 50014/18 “d“consisting of内置control transformer 1控制变压器1input voltage输入电压1000 Voutput voltage输出电压42 Vpower rating额定容量500 VAcontrol transformer 2控制变压器2input voltage输入电压1000 Voutput voltage输出电压220 Vpower rating额定容量500 VAdc power supply 1直流电源1input voltage输入电压220 V, ACoutput voltage输出电压12 V, DCoutput current输出电流 1.2 AMining standard采矿标准ISdc power supply 2直流电源2input voltage输入电压220 V, ACoutput voltage输出电压12 V, DCoutput current输出电流 1.2 AMining standard采矿标准ISdc power supply 3直流电源3input voltage输入电压220 V, ACoutput voltage输出电压12 V, DCoutput current输出电流 2.2 Adc power supply 4直流电源4input voltage输入电压220 V, ACoutput voltage输出电压24 V, DCoutput current输出电流 2 Adc power supply 5直流电源5input voltage输入电压220 V ACoutput voltage输出电压 5.1 V, DCoutput current输出电流8 Adc power supply 6直流电源6input voltage输入电压220 V, ACoutput voltage输出电压24 V, DCoutput current输出电流 1.1 AIPC计算机CPU AMD K6rated supply voltage工作电压 5 V, DCrated supply current工作电流 4 Aserial interfaces系列接口 1 x CAN-bus(supply voltage for CAN-bus总线供电电压) 24 V, DC直流1 x RS 4853 x RS 2321 x PS 2graphic display图形显示display rated supply voltage工作电压220 V, ACdisplay rated supply current工作电流100 mAgraphics resolution图形分辨率640 x 480 pixels,260000 coloursvisualization可显示Chinese and English language radio receiver无线接收装置rated supply voltage工作电压12 V, DCrated supply current工作电流100 mAfrequency 1频率1 433.42 MHz (left hand)frequency 2频率2 434.42 MHz (right hand) Transformer box变压器箱Mining standard采矿标准FLP, IP 55Applicable standard: 应用标准EN 50014/18 “d“Consisting of包括transformerinput voltage输入电压3300 Vinput current输入电流51 Aoutput voltage输出电压1000 Voutput current输出电流29 Aoutput voltage输出电压460 Voutput current输出电流301 Apower rating of transformer额定容量290 kV Ainsulation class of transformer绝缘级别Hcircuit breaker 1 (for pump motor) 电路断路器1 (泵电机)nominal voltage额定电压1000 Vnominal current额定电流100 Amax. trip current最大跳闸电流480 A (adjustable) (可调)circuit breaker 2 (for haulage motors) 电路断路器2 (牵引电机)nominal voltage额定电压600 Vnominal current额定电流400 Amax. trip current最大跳闸电流3000 A (adjustable) (可调)transformer protection变压器保护short circuit / over currentprotection by pilot circuit fromgate end boxthermal protection by PTCand RTD (PT 100) sensors通过来自端头开关先导回路进行过流断路保护/过流保护电路通过PTC 和RTD (PT 100)和传感器进行过热保护6. Set of Control and Connection Parts一套控制连接件Consisting of 包括Wire connected hand held transmitter有线指令发生器Quantity 数量 3Mining standard采矿标准ISPower cables to the cutter motors截割电机的电缆Quantity 数量 2Type 型号 3 x 50 mm²Length 长app. 10 m Power cables to the haulage motors牵引电机电缆Quantity 数量 2Type 型号 3 x 35 mm²Length 长app. 约7 m Power cables to the hydraulic motor泵电机电缆Quantity数量 2Type 型号 3 x16 mm²Length 长app. 约10 m Set of Control cables控制电缆Mining standard采矿标准ISType 型号42 x 0.5 mm²24 x 0.5 mm²7 x 0.5 mm²Hand held transmitter无线指令发生器Quantity数量 3Mining standard采矿标准ISSignal horn信号扬声器Quantity数量 2Mining standard采矿标准IS7. Underframe底托架Consisting of包括Hydraulic cylinders液压油缸Quantity数量 2Manufacturer生产厂家Hydro ServiceType型号differential cylinder差动油缸Stroke行程1040 mmOperating pressure工作压力270 / 400 barTest pressure piston chamber活塞前腔375 bar试验压力ring chamber活塞杆腔450 barArea面积piston活塞前面70686 mm2Ring 活塞后面50580 mm2Ø rod活塞直径160 mmØ piston活塞杆直径300 mmNon Return Valve (Lock Valve) RVP 16-01N / HRP 5 V单向阀（锁阀）RVP 22 0.3 NPressure Limiting Valve限压阀DVP 20 B 450/N/400DVP 20 B 320/N270 Break Valve控制阀LBV 12C 360-8 Overhaul intervals大修周期 6 Mt coal*6百万吨煤* Face side legs with sliding shoes支腿与平滑靴Consisting of : 包括:Face side legs支腿 1 for the R.H. side,一左1 for the L.H. side一右sliding shoes平滑靴identical at both sides两边一样8．Sets of Pins to attach the Ranging Armsto the Machine Body固定摇臂与机身的销轴Consisting of包括:Pins销轴∅ 250 mm, length长419 mmto attach ranging arms to the bearing brackets固定摇臂与支座Quantity数量 4Material材质16MnCr5Pins 销轴∅ 200 mm, length 260 mmto attach push rod to ranging arms固定推杆与摇臂Quantity数量 2Material材质16MnCr5Pins 销轴∅ 150 mm, length长278 mmto attach push rod to hydraulic cylinder固定推杆与油缸Quantity数量 2Material材质16MnCr5Pins 销轴∅ 150 mm, length 278 mmto attach hydraulic cylinder to machine body固定油缸与机身Quantity数量 2Material材质16MnCr5Overhaul intervals大修周期 6 Mt coal*6百万吨煤*9. Set of Tie Rods to Stabilize the Machine Body一套固定机身的液压拉杆Consisting of: 包括：Tie Rod 拉杆M80 x 6Quantity 数量 42 Tie Rods on top of machine2 根煤机上部拉杆length长6800 mmWeight 重量350 kg1 Tie Rod on bottom of machine (face side) length长6800 mm1 根煤机底部(煤壁侧)拉杆Weight 重量350 kg1 Tie Rod on bottom of machine (gob side) length长7220 mm1 根煤机底部(采空侧)拉杆Weight 重量370 kgTie Rod tensioning force拉杆张紧力1200 kNMaterial 材质34CrNiMo 610. Tensioning Device for tightening the Tie Rods液压拉杆的张紧装置Consisting of包括：Hydraulic hand pump液压手泵HP 3000-HTMax. operating pressure 2500 bar最大工作压力Hydraulic tensioning device M80x6 for machine body液压张紧装置用于机身Quantity数量 2Hydraulic tensioning device M64x4 for ranging arm holder 液压张紧装置用于摇臂托架Quantity数量 2Hydraulic tensioning device with tools M42x3 and M36 for underframe 液压张紧装置和工具用于底托架M30 for haulage down drive用于外牵引部Quantity数量 211. Set of Radio Transmitters for Machine Control采煤机遥控装置Consisting of包括：Radio transmitter left hand左侧遥控器Quantity 数量 4Frequency 频率433.42 MHzMining standard采矿标准ISRadio transmitter right hand右侧遥控器Quantity 数量 4Frequency 频率434.42 MHzMining standard采矿标准ISre-chargeable battery充电电池Quantity 数量8V oltage 电压 4.5 VCapacity 容量600 mAh (16 hours of use)Mining standard采矿标准ISCharging units充电器Quantity 数量 2Number of batteries which canbe charged simultaneous in each Unit每个充电器可同时充电电池数量 2V oltage 电压230 V, 50 HzCharging current充电电流120 – 130 mA12. Set of Cable Towing Device一套电缆拖曳装置Attached to the shearer body including cable tension switch与采煤机连在一起，包括电缆张紧保护开关。
sl500采煤机安全技术操作规程注意事项（30篇）篇11.作业前：- 全面检查采煤机，确认无异常情况。
- 熟悉作业环境，了解地质条件，制定安全作业计划。
- 作业人员需接受安全培训，熟知操作规程。
2.安装过程中：- 保持地面稳定，确保采煤机平稳放置。
- 使用专用工具，避免野蛮操作。
- 连接电源时，遵守电气安全规定，防止触电。
- 调试设备时，逐步进行，确认各部件功能正常。
3.撤除阶段：- 断电后进行拆卸，防止设备意外启动。
- 拆卸过程中注意轻拿轻放，避免损坏部件。
- 清理现场，确保无遗留物，以免影响后续作业。
- 撤离时，确保所有人员离开危险区域。
4.安全要点：- 佩戴头盔、防护眼镜、防尘口罩等个人防护装备。
- 设置明显的警示标志，防止非作业人员误入。
- 保持通讯畅通，以便遇到紧急情况时能及时求助。
5.随机应变：- 遇到突发状况，如地质变化、设备故障等，立即停止作业，评估风险后再决定是否继续。
- 遵守应急预案，熟悉逃生路线，确保在紧急情况下能够迅速撤离。
本规程旨在提供一个基本的操作框架，具体实施时需结合现场实际情况灵活调整。
每位作业人员都应将安全放在首位，严格执行规程，共同营造安全的采煤作业环境。
篇21.检修前必须切断电源，并挂上正在检修，禁止合闸的警示牌。
2.使用工具时，要确认其完好无损，防止工具失效导致意外。
3.更换零部件时，务必使用原厂配件，确保与设备的匹配性。
4.操作过程中，注意个人防护，佩戴安全帽、防护眼镜、防尘口罩等必要装备。
5.在狭窄或高处作业时，采取有效安全措施，防止跌落。
6.检修过程中发现重大安全隐患，应立即停止作业，及时汇报。
7.完成检修后，务必清理现场，恢复设备到正常工作状态。
8.保持良好的沟通，与操作员和其他维修人员协作，确保信息准确无误。
请严格按照上述规程执行，任何忽视操作规程的行为都可能导致安全事故。
每位地面检修工都应将安全视为首要任务，以专业的态度和严谨的操作确保采煤机的正常运行。

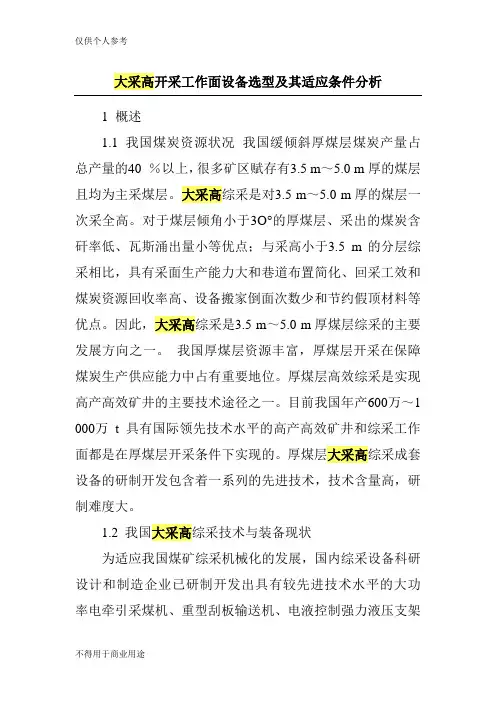

大采高开采工作面设备选型及其适应条件分析1 概述1.1 我国煤炭资源状况我国缓倾斜厚煤层煤炭产量占总产量的40 ％以上，很多矿区赋存有3.5 m～5.0 m厚的煤层且均为主采煤层。
大采高综采是对3.5 m～5.0 m厚的煤层一次采全高。
对于煤层倾角小于3O°的厚煤层、采出的煤炭含矸率低、瓦斯涌出量小等优点；与采高小于3.5 m的分层综采相比，具有采面生产能力大和巷道布置简化、回采工效和煤炭资源回收率高、设备搬家倒面次数少和节约假顶材料等优点。
因此，大采高综采是3.5 m～5.0 m厚煤层综采的主要发展方向之一。
我国厚煤层资源丰富，厚煤层开采在保障煤炭生产供应能力中占有重要地位。
厚煤层高效综采是实现高产高效矿井的主要技术途径之一。
目前我国年产600万～1 000万t具有国际领先技术水平的高产高效矿井和综采工作面都是在厚煤层开采条件下实现的。
厚煤层大采高综采成套设备的研制开发包含着一系列的先进技术，技术含量高，研制难度大。
1.2 我国大采高综采技术与装备现状为适应我国煤矿综采机械化的发展，国内综采设备科研设计和制造企业已研制开发出具有较先进技术水平的大功率电牵引采煤机、重型刮板输送机、电液控制强力液压支架和多点驱动大运力带式输送机。
配套设备的生产能力达到1 500—2 500t／h，在适宜的煤层和矿井条件下，综采工作面可实现年产300万t以上。
目前，天地科技股份有限公司成功研制的MG750／1815一GWD型交流电牵引采煤机，总装机功率达到1 815 kW；鸡西煤矿机械有限公司研制成功的MG800／2040一WD型电牵引采煤机，总装机功率达到2 040 kW；西安煤矿机械厂研制成功的MG750／1910一WD型和MG900／2210一WD型交流电牵引采煤机，总装机功率分别达到1 910 kW和2 210 kW。
张家口煤矿机械制造公司、西北奔牛集团公司研制成功的SGZ1200／1575型刮板输送机，输送能力最大达到2 500 t／h，总功率达到l 575 kW。
德国ＥＫＦ（艾柯夫）公司ＳＬ５００型采煤机液控系统浅析作者：孙权来源：《中国新技术新产品》2008年第20期摘要：本文简要介绍了EKF（艾柯夫）公司SL500型采煤机液压控制系统的组成、工作原理及系统各个部分的具体功能和保护措施。
关键词：采煤机；液压控制系统；电磁阀；摇臂；破碎机1引言神东煤炭分公司高产高效的建井模式决定了它使用的采矿设备必须都是世界领先的，而德国EKF（艾柯夫）公司的SL500型采煤机就是其中的一种，本文根据笔者多年的工作经验，对EKF（艾柯夫）公司SL500型采煤机的液压控制系统进行了简要的介绍，希望能对国内相关工程技术人员有所帮助，并触类旁通。
2液压系统的组成及功能液压系统主要部件：一个35KW泵电机；一个双级齿轮泵；一个200微米的吸油过滤器；2个安装在液压箱外的电磁控制阀块和一个140升的油箱及一些液压系统常用附件。
EKFSL500型采煤机的液压系统主要用来实现升起、保持、降下摇臂、顶护板和破碎机等功能。
3液压系统各大部分的设计功用该液压系统主要由以下几大部分组成：双级泵油路；左右摇臂液压油路；顶护板液压油路；破碎机液压油路；电磁控制阀块和一些安全附件，下面就對各个液压油路的具体作用进行简要的介绍。
3.1 双级泵油路双级泵的每个泵用一个泵阀和一个电磁控制阀块来控制，EKF SL500型采煤机的液压泵在正常工作压力下，为机器的液压系统提供液体。
泵电机作为一个可听见的安全设备，提醒在现场工作的人们设备正在运行。
当泵电机启动泵运行，操作者没有发出其它液压功能的指令时，阀芯都在其正常位置，此时从泵流出的液压油进入泵阀--通过阀芯返回到油箱。
每个泵回路各有一个系统卸载阀和压力表，这个经过事先压力调整的卸载阀是为了保护泵，设定的开启压力为28MPa,当系统压力超过此值时，系统卸载阀开启。
此外，他还可以使操作者检查正常的操作压力并校验卸载阀的设置。
3.2 左右摇臂液压油路摇臂液压油路决定了摇臂在开采时期的各种位置状态，操作者利用该油路能够升起、稳定、降下摇臂。

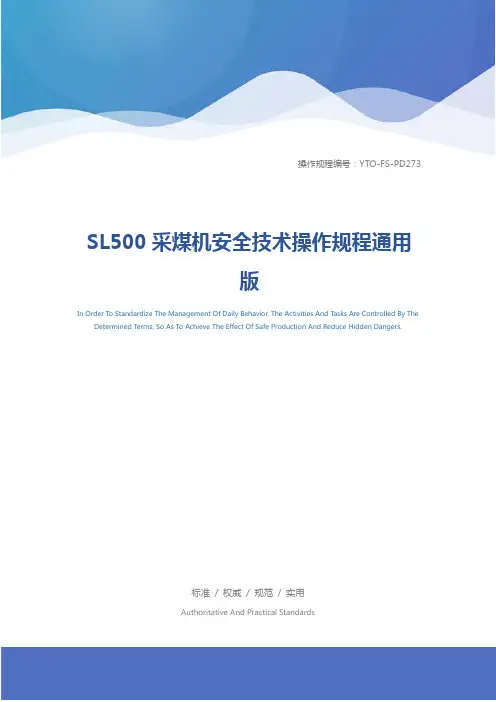

操作规程编号：YTO-FS-PD273SL500采煤机安全技术操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical StandardsSL500采煤机安全技术操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
一、一般规定：1、采煤机操作人员要经过培训，熟悉设备的性能，考试合格者方可操作，必须持证上岗。
2、不准用采煤机牵拉、推顶、托吊其它设备物件。
3、每班司机必须配备两个，否则不准开机运行。
4、在无冷却水、喷雾水或水压、流量达不到要求的情况下，不准开机运行。
5、遇坚硬夹层超过采煤机硬度指标，不准强行截割。
6、煤机所用电器，液压保护装置必须保护灵敏可靠，不准甩掉。
在特殊情况下，须制定安全技术措施并报总工程师批准，但绝不允许在无保护壮态下长时间运行。
发生危及人身安全，设备安全和其它紧急情况下，可采用紧急停机拉线开关，使机器在任何地点马上停机检查，处理不好不准运行。
坚持煤机正常检查，不准带病运行。
采煤机在每班正常停机后，应将滚筒降至底板位置。
10、在—18度以下，不要起动机器；在—18度到21度之间启动机器前，举升摇臂使油加温到27度为好。
11、检修采煤机必须切断电源、断开顺槽CHP33负荷中心并闭锁,拉开滚筒隔离器。
SL500型采煤机技术特征截割功率kW2×750项目单位数目型号SL500制造厂家德国艾克夫公司采高m2.7～6截深m0.80滚筒直径m2.7牵引方式电牵引牵引速度m/min0～31.8牵引功率kW2×90机面高度m2.2卧底量m0.625生产能力t/h4000SGZ1000/1050型刮板输送机技术特征链速 1.3m/s 型号 SGZ1000/1050设计长度250m 出厂长度 250m 运输能力 1800t/h 电动机功率 2*525 刮板链形式中双链电压 3300V 中部槽尺寸 1000mmSZZ800/200型转载机技术特征表设计长度 50m 型号 SZZ800/200 输送能力 1400t/h速度与带式输送机重叠长度 12.4m 电动机功率 200KWSSJ1200/2×200M可伸缩带式输送机技术特征表项目单位规格输送能力 t/h 1600 输送距离 m 2700 带速m/s 3.5 输送带型号 1000s 输送带宽度 mm 1200 输送带强度 N/mm 1000 传动滚筒直径 mm 800 托辊直径 mm 133 机尾搭接长度 m 18 电动机型号 YBKYS-2000 电动机功率 KW 2×200 电动机转速 r/min 1428 电动机电压 V 1140表6-5 LADYZ-1200-4/3×375型带式输送机技术特征表项目单位技术特征型号 LADYZ-1200-4/3×375 生产能力 t/h 2500 皮带宽度 mm 1200 电压等级 V 1140 功率 kW3×375kW 带速 m/s 4.0表6-6 SB1200型破碎机技术特征表项目单位技术特征型号 SB1200破碎能力 t/h 2800 最大输入块度 mm 800×800×1000 最大排出粒度 mm 小于300 整机重量 t 17.65 总装机功率 kW 250 电压等级 V 3300 长 mm 35400 外形尺寸宽 mm 1941 高 mm 1736表6-4 SZZ-764/132 型工作面转载机技术特征序号项目单位数值1 运输能力t/h 25002 设计长度m 41.23 链速m/s 1.284 有效搭接长度m 12.45 爬坡角度° 126 最大宽度mm 19827 最大高度mm 1736.58 电动机功率kW 1329 电压V 3300 10 刮板间距mm 920 11 圆环链规格mm 2-φ26×9212 最小破断负荷kN 2×85013 生产厂家山西煤机厂。
艾柯夫SL－500电牵引采煤机第一节概述电牵引采煤机是目前世界上最先进的采煤机，它直接采用电动机完成采煤机的牵引，具有很高的传动效率，同时又省去了复杂的液压传动系统，并具有良好的调速性能，是国内外都致力发展的新一代采煤机。
电牵引采煤机的出现标志着采煤机技术发展的一个新阶段。
目前生产电牵引采煤机的主要有美国、德国、英国、日本、中国和波兰等国家。
电牵引采煤机以其优良的性能和广泛的适用性，现在已成为采煤机的主潮流。
SL系列电牵引采煤机是德国艾柯夫公司研制生产的系列采煤机（SL－300和SL－500），该系列采煤机在德国鲁尔矿区、萨尔矿区已使用成功，性能超过以往的系列采煤机，深受用户欢迎。
采煤机的技术性能见表1。
机型SL－500 SL－300截割电机牵引电机泵电机总装机功率2×750kw, 3300V, 50Hz2×90kw(Ac)35kw, 1kv1715kw2×300kw,1－3.3－4.16kv, 50Hz2×40kw(Ac)2×35－45kw(Dc)25kw(534) 695kw采高机身高度机身长度（两滚筒水平中心距）2700mm－5200mm2200mm13100mm1400mm－3300mm1200mm, 1640mm10600mm摇臂长滚筒转速滚筒直径滚筒截深卧底量牵引速度最大牵引力最大牵引力时速度机重（不含滚筒）2800mm23r/min2700mm930mm625mm0－13.25－32m/min734kN0－13.25m/min约88t1970mm23r/min1200mm－2200mm650－1000mm0－11.9－21.6m/min508－208kN约38t表1 SL系列电牵引采煤机技术参数SL系列采煤机为多电机横向布置，牵引电机交直流可任选的采煤机，它具有足够的装机功率，能与不同类型的输送机配套和适应不同无链牵引方式，其结构坚固可靠，易于维修，采用微机控制及故障诊断等特点。
图形显示采用10.5"液晶显示器、16种颜色、分辨率640 x 480 pixels像素形象显示。
基本菜单控制程序启动时，计算机显示一个主屏。
第一屏称为主菜单，它形象地显示采煤机及其主要参数。
用户操作功能键F1 – F8可以直接转换基本菜单。
.可使用以下基本菜单:F1: 主菜单形象化的采煤机、截割、牵引和泵电机的温度、电缆拖拉监测、位置和速度信息。
F2: "截割"菜单所有读数涉及截割电机：温度、电流、电压和所有数字监测传感器。
F3: "牵引"菜单所有读数涉及牵引驱动: 温度、电流、电压和所有数字监测传感器F4: "液压"菜单所有读数涉及液压系统: 温度、电流、电压和所有数字监测传感器F5: "水"菜单所有读数涉及滚筒喷雾和冷却水F6: "温度"菜单所有读数涉及的传感器温度，这些传感器不属于上述菜单或者由于空间限制未能出现在上述菜单中F7: "电流 /电压"菜单所有读数涉及的电流电压不属于上述菜单或者由于空间限制未能出现在上述菜单中F8: "自动化" 菜单 (可选项)所有读数涉及与功能和自动化系统的状态相关的重要信息。
可以使用基本菜单中的下列其它键:F9作为基本菜单的功能显示图形菜单??显示故障信息、其它帮助文字或者储存的故障信息ENTER进入已选择的显示各种参数的菜单图形显示说明标题栏标题栏由3部分组成。
中间部分显示标题和当前时间。
条的颜色显示控制程序的状态。
如果没有出现故障，条的颜色为灰色。
如果出现引起单元出错的多个故障，颜色变为红色。
如果只出现警告、不太重要的或者过时信息，则条的颜色为黄色。
标题栏的两端反应的是指令发生器的状态（手动/遥控）。
其中的文字指的是当前运行的指令发生器。
条的颜色表明：来自该指令发生器的驱动是否能够接通？灰色- 采用该指令发生器不能接通驱动绿色- 采用该指令发生器能接通驱动红色- 指令发生器预先接通，但是没有运行带限制的垂直图形条这些垂直图形条主要用于显示温度、电流和电压读数。
矿井主要设备技术参数同煤浙能麻家梁煤业有限责任公司二零一一年四月目录一、放顶煤综采工作面设备 (3)1、SL500采煤机 (3)2、PF6/1142型前刮板输送机 (4)3、PF6/1342型后刮板输送机 (4)4、PF6/1542型转载机 (5)5、SK1118型破碎机 (5)6、自移皮带机尾 (6)7、14101辅运顺槽胶带输送机 (7)8、泵站 (7)（1）乳化液泵站 (7)（2）喷雾泵站 (8)（3）高/低压反冲洗过滤站 (9)9、动力中心 (9)（1）采煤机、转载机、破碎机、泵站动力中心 (9)（2）前后刮板机动力中心 (10)10、放顶煤液压支架 (10)（1）ZF13000/25/38型放顶煤液压支架 (11)（2）ZFG13000/27.5/42H型放顶煤过渡支架 (11)（3）ZTZ20000/27.5/42型端头支架 (11)11、支架铲运车 (12)12、支架拖车 (12)13、多功能运输车 (12)14、支架搬运牵引车 (13)二、主要运输设备 (13)1、东大巷胶带输送机 (13)2、西大巷胶带输送机 (14)3、 MMD1150系列筛分破碎机 (14)三、主要提升设备 (15)1、主井1、2号提升设备 (15)2、副井1、2号提升设备 (16)四、主要通风设备 (17)AGF606-4.0-2.2-2型矿用抽出式轴流通风机 (17)五、中央变电所设备 (18)1、矿用隔爆干式变压器 (18)2、矿用隔爆内置本安型(智能)高压真空配电装置 (18)3、660V配电系统 (18)4、微机综保装置 (19)六、中央水泵房设备 (19)MD650-80×8型矿用耐磨离心水泵 (19)七、掘进设备 (20)1、EBZ230悬臂式掘进机 (20)2、EBZ300悬臂式掘进机 (21)一、放顶煤综采工作面设备1、采煤机规格型号 SL500制造厂商德国艾柯夫公司总装机功率 1915 kW电压 3.3 kV, + 10%, -20% 截割电机功率 2×750 kW牵引电机功率 2×90 kW调高电机功率 35kW破碎电机功率 200kW最大牵引力 757 kN最大牵引速度 30.75 m/min采高约5240 mm卧底量约370 mm机身高度约2340 mm过煤口高度约1080 mm滚筒直径Φ2300 mm滚筒宽度 900 mm截深 800 mm滚筒转速 28 r.p.m.最大截割硬度可达100 Mpa2、PF6/1142型前刮板输送机规格型号 PF6/1142 制造厂商：比赛洛斯欧洲有限公司产地：欧盟运输能力 2500 t/h 设计长度 320 m订货长度 300m铺设长度 249.5 m 中部槽外形尺寸 1756 mm 供电电压/允许波动范围 3.3kv供电频率 50 Hz总装机功率 2×1050kW 链速 1.53m/s 刮板间距 876mm卸载高度约1200mm 3、PF6/1342型后刮板输送机规格型号 PF6/1342 制造厂商：比赛洛斯欧洲有限公司产地：欧盟运输能力 3000 t/h 设计长度 320m订货长度 300m铺设长度 249.5 m中部槽外形尺寸 1756 mm供电电压/允许波动范围 3.3 kV供电频率 50 Hz总装机功率 2×1050kW链速 1.53m/s刮板间距 876mm卸载高度约 1115mm4、PF6/1542型转载破碎机规格型号 PF6/1542制造厂商：比赛洛斯欧洲有限公司产地：欧盟转载能力 3500t/h；铺设长度 49.5m链速 1.74 m/s刮板间距 504 mm供电电压/允许波动范围 3.3 Kv供电频率 50 Hz总装机功率 600 kW机头最大外形尺寸 1768×1500×680 mm 5、SK1118型破碎机规格型号 SK1118制造厂商：比赛洛斯欧洲有限公司产地：欧盟破碎能力 4250t/h入料粒度 1800×650mm出料粒度 0～250mm供电电压/允许波动范围 3.3 Kv供电频率 50HZ总装机功率 400 kW破碎主轴转速 380r.p.m外形尺寸 3000×3830×1760mm 粒度控制范围 160mm～300mm6、自移皮带机尾皮带宽度 1400mm搭接长度、推移行程 3500mm回转滚筒直径500mm 自清式推移油缸直径160mm 行程3500mm 垂直调节油缸直径100mm 行程300mm 水平调节油缸直径100mm 行程300mm 液压控制阀块压力最大320bar自移皮带机尾总长度 12522mm7、14101辅运顺槽胶带输送机唐山冶金矿山机械有限公司一部胶带输送机长度 L=1650m运量 Q=3000t/h带宽 B=1400mm带速 v=4.0m/s储带 200m驱动电机 4×500kw二部胶带输送机皮带机长L=1350m运量 Q=3000t/h带宽 B=1400mm带速 v=4.0m/s储带 200m驱动电机 3×500kw8、泵站（1）乳化液泵站制造厂商：中煤机械集团公司规格型号 BRW400/31.5进水压力常压公称压力 31.5Mpa公称流量 400L/min柱塞直径 650r/min（曲轴转速）45mm 柱塞数目 5柱塞行程 84mm电机转速 1485r/min电机功率 250kw蓄能器容积 25L外形尺寸 3380×1235×1360工作介质含3％～5％乳化油与中性水的混合液（2）喷雾泵站规格型号 BPW360/10制造厂商：中煤机械集团公司公称压力 16Mpa公称流量 360L/min曲轴转速 503r/min柱塞直径 67mm柱塞行程 66mm柱塞数目 3电机功率 125kw工作介质清水（3）高/低压反冲洗过滤站规格型号 GLZ1200/31.5额定压力 31.5Mpa/10Mpa额定流量 1200L/min/1200L/min过滤粒度 40（25）um/630um蓄能器容积 40L/40 L蓄能器额定压力 22.7～20.7Mpa外形尺寸 2200×780×1250mm工作介质乳化液含3％～5％乳化液和中性水的混合液9、动力中心（1）采煤机、转载机、破碎机、泵站动力中心规格型号： PHR+TEK1635+PBE3006 制造厂商：法国赛特公司产地：欧盟额定容量 3150KVA最大负载能力 1.25负荷回路数 4一次侧额定电压 10KV一次侧额定电流 144A二次侧额定电压 3.3KV二次侧额定电流 546A/440A电压适用范围 10％最高工作电压 12KV外形尺寸 6081×1232×1833mm（2）前后刮板机动力中心规格型号 AW2000 制造厂商：英国阿兰维斯特华莱士唐有限公司额定容量 2500KVA最大负荷能力 1998kw负荷回路数 4一次侧额定电压 10KV一次侧额定电流 144A二次侧额定电压 3.3KV二次侧额定电流 437A电压适用范围 2475V～3960V最高工作电压 3960V额定频率 50HZ外形尺寸 4800×1300×1745mm10、放顶煤液压支架制造厂家：山西平阳重工机械有限责任公司（1）ZF13000/25/38型放顶煤液压支架型号： ZF13000/25/38支架结构高度： 2500～3800 mm支架宽度： 1660～1860 mm支架中心距： 1750 mm支护强度： 1.23 Mpa泵站压力： 31.4MPa（2）ZFG13000/27.5/42H型放顶煤过渡支架型号 ZFG13000/27.5/42H 高度 2750～4200mm中心距 1750mm宽度 1660～1860mm支护强度 1.13MPa泵站压力 31.4MPa（3）ZTZ20000/27.5/42型端头支架型号： ZTZ20000/27.5/42 高度 2750～4200mm单架宽度 920mm整架宽度 3220mm支护强度 0.52MPa泵站压力 31.4MPa11、支架铲运车规格型号: FBL-55制造厂商：比赛洛斯澳大利亚井下采矿设备有限公司外形尺寸 10016×3150×（1960～2150）mm对地间距 350mm轴距 3622mm轨距 2450mm最大负载 55000kg总功率 195kw12、支架拖车规格型号: CHT-50制造厂商：比赛洛斯澳大利亚井下采矿设备有限公司最大负载 50000kg外形尺寸 5890×3400×1500mm对地间距 2700mm13、多功能运输车规格型号: FBL-10制造厂商：比赛洛斯澳大利亚井下采矿设备有限公司最大负载 10000kg外形尺寸 7385×2300×（1865～1930～1995）mm 离地高度 400mm轮距 1900mm轴距 3360mm总功率 171.5kw14、支架搬运牵引车规格型号: FBL-15制造厂商：比赛洛斯澳大利亚井下采矿设备有限公司最大拖拽负载 50000kg外形尺寸 10034×2595×（1900～2150）mm轮距 1950mm轴距 3600mm总功率 195kw二、主要运输设备1、东大巷胶带输送机宁夏天地西北煤机有限公司型号： DTL300/160/3×560运输量： 3000吨/小时；带宽： 1600毫米；带速： 4米/秒；功率： 3×560千瓦；机长： 1874米(139+1735)；倾角： -1.0236～+13°提升高： 1米；主电压： 10KV；辅助电压： 1140/660V2、西大巷胶带输送机制造厂商：宁夏天地西北煤机有限公司型号： DTL160/300/3×1000运输量： 3000吨/小时；带宽： 1600毫米；带速： 4米/秒；功率： 3×1000千瓦；机长： 1573米(1400+173)；倾角： +3～+15°提升高： 119.8米；主电压： 10KV；辅助电压： 1140/660V3、MMD1150系列筛分破碎机 MMD亚太有限公司能力： 4250t/h物料性质：原煤煤的抗压强度： 40Mpa矸石抗压强度： 120Mpa含水量： 10％矸石含量： 10％入料粒度： 0～900mm出料粒度： 0～300mm主供电：（1）电压： 10kv±10％（2）相数： 3（3）频率： 50HZ中央集中自动润滑系统：（1）电压： 660±10％（2）频率： 50±1HZ三、主要提升设备1、主井1、2号提升设备厂商：ABB提升距离 598m最大速度 (额定) 13.73m/s加/减速度 0.75m/s2爬行速度 0.5m/s井筒检查速度（无负荷） 0.3～0.5m/s钢丝绳检查速度（无负荷） 0.3～0.5m/s Max2m/s有效载荷 45000kg最大静张力（一侧） 1800KN最大静张力差 500KN罐道类型固定的国产首绳 4×Φ62mm破断力总和 2758.5KN进口首绳 4×Φ59mm破断力总和 2758KN尾绳数量 3×Φ5700mm滚筒直径直径电机转速 46rpm2、副井1、2号提升设备厂商：德国西马格美特副井1 号副井2号提升高度 537.7m 537.7m 提升速度 9.97m/s 6.70m/s 加/减速度 0.5m/s2 0.5m/s2罐笼最大有效载荷 50T 8T提升机设计最大不平衡载荷 250KN 40KN首绳数 4 4钢丝绳直径Φ60mm Φ28mm 提升机设计所有钢丝绳破断载荷 4×2579KN 1992KN 尾绳数量 3 2钢丝绳尺寸 1×206×33mm 113×19mm 2×196×31mm摩擦轮直径Φ5700mm Φ2800mm 首绳间距 350mm 300mm制动盘有效直径Φ6100mm Φ3100mm 制动器数量 12 2电机功率 3600kw 400kw电机转速 33.112rpm 1000rpm 摩擦滚筒转速 33.42rpm 42.72rpm 四、主要通风设备型号： AGF606-4.0-2.2-2型矿用抽出式轴流通风机生产厂家航空工业沈阳发动机研究所风机厂风量容易期 450m3/s 困难期 450m3/ s 风压容易期 862.6Pa 困难期 2253.9Pa 风机全压效率≥80 ％返风量 >40%正常通风量运行方式抽出式叶轮直径 4000mm叶轮级数二级电机型号 YKK860-12功率 2500kW电机额定电压 10kV通风机效率≥80%返风方式反转返风，返风量大于40%正常通风量。
补炼塔煤矿SL500采煤机安全技术操作规程补炼塔煤矿SL500采煤机安全技术操作规程一、一般规定:1、采煤机操作人员要经过培训,熟悉设备的性能,考试合格者方可操作,必须持证上岗。
2、不准用采煤机牵拉、推顶、托吊其它设备物件。
3、每班司机必须配备两个,否则不准开机运行。
4、在无冷却水、喷雾水或水压、流量达不到要求的情况下,不准开机运行。
5、遇坚硬夹层超过采煤机硬度指标,不准强行截割。
6、煤机所用电器,液压保护装置必须保护灵敏可靠,不准甩掉。
在特殊情况下,须制定安全技术措施并报总工程师批准,但绝不允许在无保护壮态下长时间运行。
1、发生危及人身安全,设备安全和其它紧急情况下,可采用紧急停机拉线开关,使机器在任何地点马上停机检查,处理不好不准运行。
2、坚持煤机正常检查,不准带病运行。
3、采煤机在每班正常停机后,应将滚筒降至底板位置。
10、在-18度以下,不要起动机器;在-18度到21度之间启动机器前,举升摇臂使油加温到27度为好。
11、检修采煤机必须切断电源、断开顺槽CHP33负荷中心并闭锁,拉开滚筒隔离器。
12、盛油的各种桶应当专桶专用,不同性质、不同品种的油不能随意串换盛装。
油桶必须保持清洁。
13、必须认真阅读并理解采煤机上的象形符号标签和文字说明。
14、在启动机器和操作任何控制装置前,操作者应读过机器操作和基本维护手册,并受过适当培训,完全熟悉所有的控制装置。
15、关于电气维修,本采煤机是电动的,在调试、修理或更换部件之前,一定要从机器上切断全部电源。
16、防爆外壳部件的防爆性应在完成检修后加以确认,并在以后定期检查。
17、本采煤机不得以任何方式与拖曳电缆进行临时性连接,否则会造成严重后果。
18、不能改变、拆除或短接紧急停机装置。
紧急停机后并没有切断电源,千万不能在通电时工作或进行任何检修维护工作。
19、液压管路处于高压状态,在松开液压管或接头前必须停泵,并释放压力、以勉热油喷伤。
二、操作前的检查1、必须认真检查拖移电缆的绝缘是否有破裂、损坏现象,发现问题及时处理。
采煤工作面情况一、布尔台矿井矿井设计产量2000万t/a，移交时3个综采面，5个连采面。
3-1煤层平均厚度3.0m，2套综采，面长300m，走向长6km，单产安排450万t/a，选用JOY公司7LS5型交流电牵引采煤机，装机功率914kW 以上，截深0.865m，割煤速度大于9m/min，采高2.0～3.6m，牵引方式为链轨式或销排式无链电牵引，额定电压3300V。
5-1煤层，首采盘区平均厚度5.9m，面长300m，走向长6km，单产安排900万t/a，设计采用大采高一次采全高长壁综采。
装机功率1828kW以上，截深0.865m，割煤速度大于9m/min，采高3.0～6.0m，额定电压3300V。
初选德国艾柯夫公司生产的SL500型交流电牵引采煤机。
未选择放顶煤开采的原因，主要是工作面单产低，一般不超过500万t/a。
二、东滩煤矿东滩煤矿位于兖州煤田中部的东面，1979年开始兴建，1989年开始商业生产，设计年生产能力为400万吨。
其主采煤层若干部分合并为一层，平均厚度为8.41米，其余部分分为两个分层，上分层平均厚度为5.38米，下分层平均厚度为3.22米。
主井深水平面-800米，采用国际先进的综采放顶方法从主采煤层合并层及上分层开采煤炭。
截至2006年12月31日，该矿已探明及推定总储量约为4.792亿吨。
煤质分为二号精煤／动力煤。
综放工作面长度200~210m。
不断加大采区可采储量，从1500万t增加到3000万t。
2002年，单面单产606.86万吨；2003年，单面单产642.01万吨；2004年，单面单产658.15万吨；2005年，单面单产603.7万吨；2006年，单面单产608万吨；2007年，单面单产606万吨。
600万吨自动化信息化工作面，采用了德国埃克夫公司生产的世界上最先进的SL750电牵引采煤机，和具有我国自主知识产权的ZF8500/21/40YD 两柱掩护式电液控放顶煤液压支架，工作面回采率达到85%。
SL300采煤机技术参数1.1.1 采煤机的技术参数表错误！⽂档中没有指定样式的⽂字。
-1: I 参数表错误！⽂档中没有指定样式的⽂字。
-2: 功率参数表错误！⽂档中没有指定样式的⽂字。
-3: 转数表错误！⽂档中没有指定样式的⽂字。
-4: 总重量表错误！⽂档中没有指定样式的⽂字。
-5: ⼯作⾯进⽔量表错误！⽂档中没有指定样式的⽂字。
-6: 使⽤条件牵引⼒和牵引速度下图说明牵引⼒和牵引速度关系：牵引箱速⽐i = 75,4、链轮箱速⽐13/21-10。
600速度 v [m/min]51030251520拉⼒ 100200300400500电机速度 n [1/min] 35351480 35牵引⼒和牵引速度受诸多因素的影响，⽐如截割阻⼒、⼯作⾯的坡度、截割深度。
因此有可能出现这样的情况：实际可以达到的最⼤牵引速度和标注的牵引速度有差异。
插图. 错误！⽂档中没有指定样式的⽂字。
-1: 拉⼒简图主要外形尺⼨1电控箱 A =理论卧底量2电牵引箱 B =实际卧底量3链轮箱 C =采⾼4截割单元5滚筒6拖揽装置插图. 错误！⽂档中没有指定样式的⽂字。
-2:主要外形尺⼨1.1.2 电器单元X在电控箱壳体三个可以抽拉的箱体内装有电器组件: 1⾼压开关箱1a⾼压隔离腔, ⾼压接触器2⾼压隔离腔, 断路器3低压隔离腔,牵引控制4控制隔离腔5本安传感器设备的连接点6主电缆接⼊(Victor插头和插座)8 电缆接⼊(电机电缆)插图. 错误！⽂档中没有指定样式的⽂字。
-3:电器单元电控箱的技术参数表错误！⽂档中没有指定样式的⽂字。
-7:电控箱1.1.3 牵引部（包括链轮箱）牵引部包括：1. 牵引箱体2. 牵引齿轮箱3. 牵引电机牵引箱体包括液压和⽔路系统的元件（位于牵引箱左侧或右侧） 4. 液压驱动系统 5. 液压控制系统 6. ⽔路分配系统牵引部还包括： 7. 链轮箱还有上图未画出的齿轨采煤机的截割摇臂是靠铸在牵引箱上的联接⽿来⽀撑的，牵引部两个箱体是靠液压螺杆来联接的。
附件A：晋煤集团采掘设备典型配套一、晋煤集团大采高工作面主要设备配套
二、晋煤集团放顶煤工作面主要设备配套
三、晋煤集团15号煤工作面主要设备配套
四、晋煤集团9号煤工作面主要设备配套
五、集团公司连采工作面主要配套设备及参数（目前只在寺河矿推广使用）表5.1 连续采煤机主要技术参数厂家：美国JOY公司
表5.2 梭车主要技术参数厂家：美国菲利普斯公司
表5.3 锚杆机主要技术参数澳大利亚飞尔奇公司
表5.4 给料破碎机主要技术参数美国JOY公司
表5.5 皮带运输机主要技术参数厂家：金鼎公司
六、集团公司在用掘进机主要厂家及参数
表6.1
表6.2。
SL500采煤机技术规格D1.5Laying length(m) 铺设长度(m)300 m (as defined by the enduser 用户要求)1.5a Ordered length (m) 订货长度300 m (quoted length 投标长度)1.6 Dimension of line pan (mm) 中部槽外形尺寸 (mm)1756 mm 1.7 Structure characters of line pan 中部槽结构特点 Welded structure with rolled profiles 轧制槽邦钢，焊接型式 1.8 Connecting method of line pan 中部槽联接方式 Dogbone 哑铃销 1.9 Applicable face inclination (°) 适应的工作面倾角(°)+/- 10° 1.10Applicable entry inclination (°)适应的工作面走向倾角(°)+/- 6° 1.11Power supply voltage /allowed change range (V)供电电压/允许波动范围(V) 3.3 kV 1.12 Power supply frequency (Hz) 供电频率(Hz)50 Hz 1.13 Total installed power (kw) 总装机功率(kW) 2x1050kW 1.14 Chain speed(m/s) 链速(m/s)1.53 m/s 1.15 Spacing of flight bar (m) 刮板间距(m)876 mm 1.16 Discharge method 卸载方式 Overhead discharge 端卸 1.17 Discharge height （mm ） 卸载高度（mm ）Approx. 约1200 mm 1.18 Soft-start mode 软启动方式 CST 1.19 Layout of the drive devices 驱动装置的布置方式 Parallel 平行布置 1.20 Shearer haulage method 采煤机牵引轨道型式 Jumbotrack 20001.21Normal start under the full load (Yes/No)在满载条件下能否正常启动Yes 是 1.22 Cooling method and parameters 冷却方式及参数 Water cooled 水冷 1.23 Noise （dB ）≤噪音（dB ）≤ 85 1.24 Overhaul period 大修周期(Mt) Refer to warranty section 参见质保期条款 1.25Total weight(kg) 总重量(kg) t.b.a.1.26 The whole machine warranty period(Mt)整机质保期(Mt) Refer to warranty section 参见质保期条款1.27 The whole machine servicelife(Mt)整机寿命(Mt) Refer to warranty section 参见质保期条款2 Chain tensioning device链条自动张紧装置2.1 Type型式PM4 controlled由PM4控制装置控制2.2 Type of control devices控制装置形式Pressure, stroke measurement 监测压力、行程数据2.3 Structure and principle结构原理Hydraulic cylinder in tg drive 通过机尾驱动部液压油缸作用3 Chain sprocket链轮3.1 Structure type结构形式Cast, split sprocket铸造、剖分式链轮3.2 Tooth number齿数73.3 Tooth surface hardness齿面硬度50 -55 HRC3.4 Weight (kg) 重量(kg) 900 kg3.5 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款4 Line pan（different line pans to be described respectively）溜槽（各种溜槽分别叙述）4.1 Structure type结构形式PF 6/11424.2 Outer dimension(L×W×H) 、inner width（mm）外形尺寸(L×W×H) 、内宽（mm）1836 x 1804 x 624 mm4.3 Connecting mode连接方式Dogbone 哑铃销4.4 The vertical applicable angle ofthe connecting part (°)连接处垂直方向适应角度(°)Approx. 约+/- 3.6°4.5 The horizontal applicable angleof the connecting part (°)连接处水平方向适应角度(°)Approx.约 +/- 1°4.6 Deck plate thickness (mm)中板厚度(mm)30+254.7 Deck plate material中板材料S690Q + HDX 400 4.8 Bottom plate thickness (mm) 30 mm底板厚度(mm)4.9 Bottom plate material 底板材料HDX 400 4.10 Connecting device strength (kN) 连接装置强度(kN)4500 kN 4.11Type of bottom chain check device 底链检查装置形式 Inspection holes in gobside profile each pan 每节溜槽槽邦老塘侧设有观察孔One out of each 5 pans has inspection door.5每6槽中含一节观察槽All face end rerouting pans have inspection door所有端头及变线槽均为观察槽4.12 weight(kg) 溜槽重量(kg) Approx. 约2620 kg 4.13 life(Mt) 溜槽寿命(Mt) Refer to warranty section参见质保期条款5 Chains and flight 链条和刮板 5.1 Chain type 链条型号 TIB 42x146 5.2 Chain manufacturer 链条制造厂商Thiele 5.3 Chain link type 链环型式 Welded 焊接 5.4 Chain speed(m/s) 链速(m/s)1.53 m/s 5.5Chain link specification (D ×T mm)链环规格(D ×T mm)42x146 mm 5.6Minimum breaking force of chain (kN)链条最小破断力(kN)2220 kN 5.7 Chain material ：链条材料： DIN 17115 5.8 Unit chain weight(kg/m) 单链重量(kg/m)36 kg/m 5.9 Chain elongation rate (%) 链条延伸率(%)14 % 5.10 Chain centers (mm) 两条链间中心距(mm)165 mm 5.11 Manufacturing standard 制造标准DIN 17115 5.12 Fatigue life 疲劳寿命 90000 cycles min 最小寿命循环次数90000 5.13Life (Mt) 寿命(Mt) Refer to warranty section 参见质保期条款5.14 Chain connector material连接环材料Block type 组合块型式5.15 Minimum breaking force of chainconnector (kN)连接环最小破断力(kN)2220 kN5.16 Elongation rate of chainconnector (%)连接环延伸率(%)14 %5.17 Fatigue life疲劳寿命90000 cycles min最小寿命循环次数90000 5.18 Flight bar type刮板型号PF 6/1142-TIB42x1465.19 Flight bar manufacturer刮板制造厂商Bucyrus Europe GmbH 比塞洛斯欧洲有限公司5.20 Spacing of flight bar (mm) 刮板间距(mm)876 mm5.21 Flight bar mounting method刮板固定方式Bolted 螺栓固定5.22 Weight of flight bar (kg)刮板重量(kg)55 kg5.23 Material of flight bar刮板材质42 CrMo 45.24 Flight bar service life (Mt)刮板使用寿命(Mt) Refer to warranty section 参见质保期条款6 Others附属部分6.1 Spillplate height (mm)挡煤板高度(mm) Approx. 1370 mm; to be clarified at DLM约1370 mm待设计联络会确定6.2 Fastening type固定形式Bolted螺栓固定6.3 Cable groove height(mm)电缆槽高度(mm) to be clarified at DLM 待设计联络会确定6.4 Traction system of shearer andits technical parameters采煤机的牵引系统及技术参数Jumbotrack 2000, max.最大牵引力1000kN6.5 Central height of sprocket oftail drive (mm)机尾回转端链轮中心高度Approx. 大约900mm6.6 Head frame, basement structureand parameter explanation机头机架及底座结构、参数说明Please refer to drawing 见图0902.157.000.00.00 and0902.157.100.00.00-02Detailed information after finaldesign 最终设计完成后确定技术细节6.7 Tensile drive end bracket andbasement structure and parameterexplanation Please refer to drawing 见图0902.157.000.00.00 and 0902.157.300.00.00-02可张紧机尾驱动架及底座结构、参数说明Detailed information after final design 最终设计完成后确定技术细节7 Drive motor 电机7.1 Type, number型号、数量 27.2 Manufacturer制造厂家Morley (摩利)7.3 Single speed/double speed单速/双速single speed 单速7.4 Rated power(kW) 额定功率(kW) 1050 kW7.5 Rated voltage/allowed variationrange (V)额定电压/允许波动范围(V)3.3 kV7.6 Rated current(A)额定电流(A)215,77.7 Rated power factor (cosΦ)额定功率因数(cosΦ)0,8757.8 Rated rotational speed(r.p.m)额定转速(r.p.m)14927.9 Start torque /rated torque起动扭矩/额定扭矩200%7.10 Start current /rated current起动电流/额定电流574%7.11 The biggest torque最大扭矩200% FLT7.12 Frequency (Hz) 频率(Hz) 507.13 Rated frequency额定频率507.14 Insulation class绝缘等级H7.15 Connecting mode接线方式Star7.16 Working mode工作方式SI DUTY7.17 Flameproof type and standard防爆的类型和标准Zone1, Group1, Gas Group 1 7.18 Protection class防护等级IP557.19 Cooling mode冷却方式TEWJC IC3A1W77.20 Allowed temperature risingrange(℃) 允许温升(℃)1157.20a Cooling water pressure冷却水压力t.b.a.7.20b Cooling water flow冷却水流量t.b.a.7.21 Over-heat protection过热保护Winding Thermostats+RTD’s7.22 Matched cable biggest outerdiameter (mm)Φ70mm dia. multicore cable 多芯电缆适配电缆的最大外径(mm)7.23 Type and standard of cableconnecting pin(jack)电缆接线插头(插座)的型号、规格Victor, Plug +Socket7.24 Manufacturing standard制造标准EN50014/18 Harmonised7.25 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)1688x950x11327.26 weight(kg) 重量(kg) 52007.27 Life (Mt) 寿命(Mt) 8 MT8 Soft-start devices 软启动装置8.1 Type型式、型号CST8.2 Manufacturer制造厂Bucyrus Europe GmbH比塞洛斯欧洲有限公司8.3 Main work principle主要工作原理Friction clutch 摩擦片离合器8.4 Main structure parameter主要结构参数Included in Gearbox 包括在减速箱部分8.5 Control mode控制方式PMC-D8.6 Performance curve性能曲线n.a.无8.7 Weight(kg) 重量(kg) Approx. 约9700 kg8.8 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款9 Drive devices 传动装置9.1 Manufacturer 制造商Bucyrus Europe GmbH比塞洛斯欧洲有限公司9.2 Type型号KP-45 CST-V9.3 Structure style结构形式Bevel-Planetary行星锥齿轮9.4 Transmission ratio变速比339.5 Lubricating mode andlubricant(grease) technicalparameters润滑方式及润滑油（脂）的技术参数Splash飞溅润滑9.6 Cooling mode and parameter冷却方式及参数Water cooled水冷，25 l/min; max. 30 bar最大; max. 25°C最高9.7 Noise噪声<= 85 dB9.8 Outer dimension(L×W×H mm) 2875x 1285 x 2106 mm外形尺寸(L ×W ×H mm)9.9 Weight(kg) 重量(kg) Approx. 约9700 kg9.10 Life (Mt) 寿命(Mt)Refer to warranty section 参见质保期条款B. Rear AFC PF 6 / 1342型后刮板运输机No. 序 号 Item 项 目 名 称 Technical Specification技 术 指 标 1. General 概述1.1 Type and standard 规格型号 PF 6/13421.2 Manufacturer 生产厂家 Bucyrus Europe GmbH 比塞洛斯欧洲有限公司1.3 Transport capacity(t/h) 运输能力(t/h)3000 t/h1.4Design length （m ） 设计长度（m ） 320 m (for calculation of max. required drive power 用于计算所需最大功率)1.5Laying length(m) 铺设长度(m)300 m (as defined by the enduser 用户要求)1.5a Ordered length (m) 订货长度300 m (quoted length 投标长度)1.6 Dimension of line pan (mm) 中部槽外形尺寸 (mm)1756 mm 1.7 Structure characters of line pan 中部槽结构特点 Welded structure with rolled profiles 轧制槽邦钢，焊接型式 1.8Connecting method of line pan 中部槽联接方式 Dogbone 哑铃销序号项目名称技术指标1.9 Applicable face inclination (°)适应的工作面倾角(°)+/- 10°1.10 Applicable entry inclination(°)适应的工作面走向倾角(°)+/- 6°1.11 Power supply voltage /allowedchange range (V)供电电压/允许波动范围(V)3.3 kV1.12 Power supply frequency (Hz)供电频率(Hz)50 Hz1.13 Total installed power (kw)总装机功率(kW)2x1050kW1.14 Chain speed(m/s)链速(m/s)1.53 m/s1.15 Spacing of flight bar (m)刮板间距(m)876 mm1.16 Discharge method卸载方式Overhead discharge 端卸1.17 Discharge height（mm）卸载高度（mm）Approx. 约1115 mm 1.18 Soft-start mode软启动方式CST1.19 Layout of the drive devices驱动装置的布置方式Parallel 平行布置1.20 Shearer haulage method采煤机牵引轨道型式Jumbotrack 20001.21 Normal start under the full load(Yes/No)在满载条件下能否正常启动Yes是1.22 Cooling method and parameters冷却方式及参数Water cooled 水冷1.22 Cooling mode and parameter冷却方式及参数Water cooled水冷，25 l/min; max. 30 bar最大; max. 25°C最高1.23 Noise（dB）≤噪音（dB）≤851.24 Overhaul period大修周期(Mt) Refer to warranty section 参见质保期条款1.25 Total weight(kg) 总重量(kg) t.b.a.1.26 The whole machine warranty period(Mt)整机质保期(Mt) Refer to warranty section 参见质保期条款1.27 The whole machine servicelife(Mt) Refer to warranty section 参见质保期条款序号项目名称技术指标整机寿命(Mt)2 Chain tensioning device链条自动张紧装置2.1 Type型式PM4 controlled由PM4控制装置控制2.2 Type of control devices控制装置形式Pressure, stroke measurement 监测压力、行程数据2.3 Structure and principle结构原理Hydraulic cylinder in tg drive 通过机尾驱动部液压油缸作用3 Chain sprocket链轮3.1 Structure type结构形式Cast, split sprocket铸造、剖分式链轮3.2 Tooth number齿数73.3 Tooth surface hardness齿面硬度50 -55 HRC3.4 Weight (kg) 重量(kg) 900 kg3.5 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款4 Line pan（different line pans to be described respectively）溜槽（各种溜槽分别叙述）4.1 Structure type结构形式PF 6/13424.2 Outer dimension(L×W×H) 、inner width（mm）外形尺寸(L×W×H) 、内宽（mm）1756 x 1746 x 395 mm4.3 Connecting mode连接方式Dogbone 哑铃销4.4 The vertical applicable angle ofthe connecting part (°)连接处垂直方向适应角度(°)Approx. 约+/- 6°4.5 The horizontal applicable angleof the connecting part (°)连接处水平方向适应角度(°)Approx.约 +/- 1°4.6 Deck plate thickness (mm)中板厚度(mm)30+254.7 Deck plate material中板材料S690Q + HDX 4004.8 Bottom plate thickness (mm)底板厚度(mm)30 mm4.9 Bottom plate material HDX 400序 号 项 目 名 称 技 术 指 标底板材料4.10 Connecting device strength (kN) 连接装置强度(kN)4500 kN 4.11Type of bottom chain check device 底链检查装置形式 Inspection holes in gobside profile each pan 每节溜槽槽邦老塘侧设有观察孔One out of each 5 pans has inspection door.5每6槽中含一节观察槽All face end rerouting pans have inspection door所有端头及变线槽均为观察槽4.12 weight(kg) 溜槽重量(kg) Approx. 约2450 kg 4.13 life(Mt) 溜槽寿命(Mt) Refer to warranty section参见质保期条款5 Chains and flight 链条和刮板 5.1 Chain type 链条型号 TIB 42x146 5.2 Chain manufacturer 链条制造厂商Thiele 5.3 Chain link type 链环型式 Welded 焊接 5.4 Chain speed(m/s) 链速(m/s)1.53 m/s 5.5Chain link specification (D ×T mm)链环规格(D ×T mm)42x146 mm 5.6Minimum breaking force of chain (kN)链条最小破断力(kN)2220 kN 5.7 Chain material ：链条材料： DIN 17115 5.8 Unit chain weight(kg/m) 单链重量(kg/m)36 kg/m 5.9 Chain elongation rate (%) 链条延伸率(%)14 % 5.10 Chain centers (mm) 两条链间中心距(mm)165 mm 5.11 Manufacturing standard 制造标准DIN 17115 5.12 Fatigue life 疲劳寿命 90000 cycles min 最小寿命循环次数90000 5.13Life (Mt) 寿命(Mt) Refer to warranty section 参见质保期条款序号项目名称技术指标5.14 Chain connector material连接环材料Block type 组合块型式5.15 Minimum breaking force of chainconnector (kN)连接环最小破断力(kN)2220 kN5.16 Elongation rate of chainconnector (%)连接环延伸率(%)14 %5.17 Fatigue life疲劳寿命90000 cycles min最小寿命循环次数90000 5.18 Flight bar type刮板型号PF 6/1342-TIB42x1465.19 Flight bar manufacturer刮板制造厂商Bucyrus Europe GmbH 比塞洛斯欧洲有限公司5.20 Spacing of flight bar (mm)刮板间距(mm)876 mm5.21 Flight bar mounting method刮板固定方式Bolted 螺栓固定5.22 Weight of flight bar (kg)刮板重量(kg)77 kg5.23 Material of flight bar刮板材质42 CrMo 45.24 Flight bar service life (Mt)刮板使用寿命(Mt) Refer to warranty section 参见质保期条款6 Others附属部分6.1 Breaking mechanism (Y/N)有无破碎机构No 无6.2 Breaking mechanism style破碎机构形式n.a. 无6.3 Central height of sprocket oftail drive (mm)机尾回转端链轮中心高度Approx. 大约900mm6.4 Head frame, basement structureand parameter explanation机头机架及底座结构、参数说明Please refer to drawing 见图0902.157.000.00.00 and0902.157.100.00.00-02Detailed information after finaldesign 最终设计完成后确定技术细节6.5 Tensile drive end bracket andbasement structure and parameterexplanation可张紧机尾驱动架及底座结构、参数说明Please refer to drawing 见图0902.157.000.00.00 and0902.157.300.00.00-02Detailed information after final design 最终设计完成后确定技术细节序号项目名称技术指标7 Drive motor 电机7.1 Type, number型号、数量 27.2 Manufacturer制造厂家Morley （摩利）7.3 Single speed/double speed单速/双速single speed 单速7.4 Rated power(kW) 额定功率(kW) 1050 kW7.5 Rated voltage/allowed variationrange (V)额定电压/允许波动范围(V)3.3 kV7.6 Rated current(A)额定电流(A)215,77.7 Rated power factor (cosΦ)额定功率因数(cosΦ)0,8757.8 Rated rotational speed(r.p.m)额定转速(r.p.m)14927.9 Start torque /rated torque起动扭矩/额定扭矩200%7.10 Start current /rated current起动电流/额定电流574%7.11 The biggest torque最大扭矩200% FLT7.12 Frequency (Hz) 频率(Hz) 507.13 Rated frequency额定频率507.14 Insulation class绝缘等级H7.15 Connecting mode接线方式Star7.16 Working mode工作方式SI DUTY7.17 Flameproof type and standard防爆的类型和标准Zone1, Group1, Gas Group 1 7.18 Protection class防护等级IP557.19 Cooling mode冷却方式TEWJC IC3A1W77.20 Allowed temperature risingrange(℃) 允许温升(℃)1157.21 Over-heat protection过热保护Winding Thermostats+RTD’s7.22 Matched cable biggest outerdiameter (mm)适配电缆的最大外径(mm)Φ70mm dia. multicore cable多芯电缆7.23 Type and standard of cableconnecting pin(jack)电缆接线插头(插座)的型号、规格Victor, Plug +Socket7.24 Manufacturing standard EN50014/18 Harmonised序号项目名称技术指标制造标准7.25 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)1688x950x11327.26 weight(kg) 重量(kg) 52007.27 Life (Mt) 寿命(Mt) 8 MT8 Soft-start devices 软启动装置8.1 Type型式、型号CST8.2 Manufacturer制造厂Bucyrus Europe GmbH比塞洛斯欧洲有限公司8.3 Main work principle主要工作原理Friction clutch 摩擦片离合器8.4 Main structure parameter主要结构参数Included in Gearbox 包括在减速箱部分8.5 Control mode控制方式PMC-D8.6 Performance curve性能曲线No 无8.7 Weight(kg) 重量(kg) Approx. 约9700 kg8.8 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款9 Drive devices 传动装置9.1 Manufacturer 制造商Bucyrus Europe GmbH比塞洛斯欧洲有限公司9.2 Type型号KP-45 CST-V9.3 Structure style结构形式Bevel-Planetary行星锥齿轮9.4 Transmission ratio变速比339.5 Lubricating mode andlubricant(grease) technicalparameters润滑方式及润滑油（脂）的技术参数Splash飞溅润滑9.6 Cooling mode and parameter冷却方式及参数Water cooled水冷，25 l/min; max. 30 bar;max. 25°C9.7 Noise噪声<= 85 dB9.8 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)2875x 1285 x 2106 mm9.9 Weight(kg) 重量(kg) Approx. 约9700 kg9.10 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款C. BSL PF6/1542转载破碎机NO. 序号Item项目名称Technical Specification技术指标1.1 Type and standard规格型号PF 6/15421.2 Manufacturer生产厂家Bucyrus Europe GmbH比塞洛斯欧洲有限公司1.3 Transport capacity(t/h)转载能力(t/h)3500 t/h1.4 Control mode控制方式1.5 Laying length(m)铺设长度(m)49.5m1.6 Structure characters of themiddle groove Welded design 焊接型式序号项目名称技术指标中部槽结构特点1.7 Connecting ways of the middlegroove中部槽联接方式Dogbone, bolts 哑铃销，螺栓连接1.8 Chain speed(m/s)链速(m/s)1,74 m/s1.9 Distance between Flights(m)刮板间距(m)504 mm1.10 Applicable working faceobliquity (°)适应的工作面倾角(°)+/- 10°1.11 Applicable working facetending obliquity (°)适应的工作面走向倾角(°)+/- 6°1.12 Power supply voltage/allowedchange range (V)供电电压/允许波动范围(V)3.3 kV1.13 Power supply frequency (Hz)供电频率(Hz)50 Hz1.14 The whole machine power (kw)总装机功率(kW)600 kW1.15 Drive mode (structure)驱动方式（结构）Tensionable drive frame; overhead discharge张紧驱动架，端卸1.16 Laying mode of the drivedevices驱动装置的布置方式Parallel平行布置1.17 Overlapping type with beltconveyor与胶带机的搭接方式Belt return unit skid mounted滑靴式皮带机回带装置1.18 Effective overlapping lengthwith belt conveyor与胶带机的有效搭接长度3500 mm1.19 Rising degree of slope (°)上升坡度(°)12°1.20 Whether the drive unitsinterchange the right andleft placement (Y/N)驱动单元能否左右互换布置Yes是1.21 Normal start under fullload(Y/N)在满载条件下能否正常启动Yes是序号项目名称技术指标1.22 Cable and hose protectingmeasurement on the stageloader (Y/N)转载机上有无电缆和软管保护设施Cable and hoses will be fitted in cabletroughs mounted along the BSL电缆及胶管布置在沿转载机安装的电缆槽内1.23 Cooling mode and parameter冷却方式及参数Water cooled水冷1.24 Head self-shift mode机头自移方式1.25 Auxiliary moving device(Y/N)有无辅助推移装置Our equipment need the pulling device, but this pulling device is not included in our bid price, and it is sure that our equipment can match the domestic pulling device.我们的设备需要辅助推移装置，但是此辅助推移装置不在我们投标报价中，我们的设备可以和国产推移装置配套1.26 Noise（dB）≤噪音（dB）≤85 dB1.27 The biggest head outer dimension（width×height mm）机头最大外形尺寸（宽×高mm）Drive frame机架1768 x 1500 x 680 mm1.28 Overhaul period (Mt)大修周期Refer to warranty section参见质保期条款1.29 Total weight(kg) 总重量(kg) t.b.a.1.30 The whole machine qualityguarantee period(Mt)整机质保期（Mt）Refer to warranty section参见质保期条款1.31 The whole machine life(Mt)整机寿命(Mt) Refer to warranty section参见质保期条款2 Drive parts传动部NO. 序号Item项目名称Technical Specification技术指标2.1 Manufacturer制造厂Eickhoff 艾柯夫2.2 Type型号EKP 352.3 Structure style结构形式Bevel-Planetary行星锥齿轮2.4 transmission ratio变速比212.5 Gear precision齿轮精度n. a.2.6 Module模数n. a.2.7 Gear life(Mt) 齿轮寿命(Mt) Refer to warranty section参见质保期条NO. 序号Item项目名称Technical Specification技术指标款2.8 Lubricating mode andlubricant(grease)technical parameters润滑方式及润滑油（脂）的技术参数n. a.2.9 Cooling mode and parameter冷却方式及参数Water cooled, 水冷，15 l/min; max. 最大30 bar; max.最大 25°C2.10 Noise噪声<= 85 dB2.11 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)1785x 1125 x 900 mm2.12 Weight(kg) 重量(kg) 4300 kg2.13 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款NO. 序号Item项目名称Technical Specification技术指标3.1 Chain wheel self-tensiondevices type链轮自动张紧装置型式SPR 3-1500 drive frame SPR 3-1500型机架3.2 Structure principle结构原理Sliding head滑道滑动3.3 Hydraulic cylinder numberand standard液压缸数量规格33.4 Adjusting stroke(mm)调节行程(mm)400 mm3.5 Hydraulic pressure（MPa）液压压力（MPa）Max 最大320 bar4. Chain sprocket链轮NO. 序号Item项目名称Technical Specification技术指标4.1 Structure style结构形式Cast, split sprocket铸造，剖分式链轮4.2 Tooth number齿数 64.3 Tooth surface hardness齿面硬度50 -55 HRC4.4 Weight (kg) 重量(kg) Approx约800 kg4.5 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款5. line pan （kinds of line should be introduced separately ）NO. 序号Item项目名称Technical Specification技术指标5.1 Structure type结构形式PF 6/15425.2 Outer dimension(L×W×H) 、innerwidth（mm）外形尺寸(L×W×H)、内宽（mm）Several length from 800 to 4000mm x 2000 x approx. 1388mm不同长度，从800 到4000mm x 2000 x 约 1388mm5.3 Connecting mode连接方式Bolted or dogbone 螺栓连接或哑铃销连接5.4 The vertical applicableangle of the connecting part(°)连接处垂直方向可弯曲角度(°)Where dogbone is used:+/- 6°哑铃销连接处：+/- 6°5.5 The horizontal applicableangle of the connecting part(°)连接处水平方向可弯曲角度(°)Where dogbone is used:+/- 1°哑铃销连接处：+/- 1°5.6 Deck plate thickness (mm)中板厚度(mm)30+25 mm5.7 Deck plate material中板材料S690Q+HDX 4005.8 Bottom plate thickness (mm)底板厚度(mm)30 mm5.9 Bottom plate material底板材料HDX 4005.10 Connecting device strength(kN)连接装置强度(kN)4500 kN5.11 Type of bottom chain checkdevice底链检查装置形式Inspection doors in deck plate and bottom plate 中板、底板布置有检查活动窗口5.12 weight(kg) 溜槽重量(kg) Up to 6500kg 最高到6500kg5.13 life(Mt) 溜槽寿命(Mt) Refer to warranty section参见质保期条款6. Chain and Flight链条和刮板NO. 序号Item项目名称Technical Specification技术指标6.1 Chain type链条型号38 x 126 mm 6.2 Chain manufacturer链条制造厂商Thiele序号项目名称技术指标6.3 Chain ring type链环形式Welded焊接6.4 Chain speed(m/s)链速(m/s)1,74 m/s6.5 Chain ring standard(D×T mm)链环规格(D×T mm)38 x 126 mm6.6 The smallest chain brokenforce(kN)链条最小破断力(kN)1810 kN6.7 Chain material：链条材料DIN 171156.8 Single chain weight(kg/m)单链重量(kg/m)30.1 kg/m6.9 Chain extending rate (%)链条延伸率(%)14 %6.10 Central distance betweenchains(mm)链中心距(mm)330 mm6.11 Manufacturing standard制造标准DIN 171156.12 Fatigue life疲劳寿命90000 次cycles min最小寿命循环次数900006.13 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款6.14 Connecting ring material连接环材料DIN 171156.15 The smallest connecting ringbroken force (kN)连接环最小破断力(kN)1810 kN6.16 Extending rate of connectingring (%)连接环延伸率(%)14 %6.17 Fatigue life疲劳寿命90000 次cycles min.最小寿命循环次数900006.18 Flight type刮板型号PF 6/1542-TIB38x1266.19 Flight manufacturer刮板制造厂商Bucyrus 比塞洛斯6.20 Distance between Flights(mm)刮板间距(mm)504 mm6.21 Flight fastening type刮板固定方式Bolted螺栓固定6.22 Flight weight(kg)刮板重量(kg)Approx. 约91.7 kg序号项目名称技术指标6.23 Flight material刮板材质42 CrMo 46.24 Flight service life (Mt)刮板使用寿命(Mt) Refer to warranty section参见质保期条款7. Chain pre-tension devices链条预紧装置NO. 序号Item项目名称Technical Specification技术指标7.1 Type型式Hydraulic chain tensioner液压紧链装置7.2 Structure principle结构原理Hydraulic motor液压马达8. dust-removing system灭尘系统NO. 序号Item项目名称Technical Specification技术指标8.1 Type and position型式、位置Water sprays along BSL 沿转载机布置喷头8.2 Water amount(l/min)水量(l/min)25 l/min8.3 Water pressure(MPa)水压(MPa)Max. 最大30 bar8.4 Nozzle number喷嘴数量(个)208.5 Dust-removing effect灭尘效果8.6 Control mode控制方式Valve 液控阀9. Drive motor驱动电机NO. 序号Item项目名称Technical Specification技术指标9.1 Type, number型号、数量600kW, 1台9.2 manufacturer制造厂家Morley（摩利）9.3 Single speed/double speed单速/双速Single单速9.4 Rated power(kw)额定功率(kw)600 kW9.5 Rated voltage/allowedvariation range (V)额定电压/允许波动范围(V)3.3 kV9.6 Rated current(A)额定电流(A)126A序号项目名称技术指标9.7 Rated power factor (cosΦ)额定功率因数(cosΦ)0,869.8 Rated rotationalspeed(r.p.m)额定转速(r.p.m)1492 r.p.m9.9 Start torque /rated torque起动扭矩/额定扭矩142% FLT9.10 Start current /rated current起动电流/额定电流663% FLC9.11 The biggest torque最大扭矩250% FLT9.12 Frequency (Hz) 频率(Hz) 50 Hz9.13 Rated frequency额定频率50 Hz9.14 Insulation class绝缘等级H9.15 Connecting mode接线方式Star（星形）9.16 Work mode工作方式S1 Duty9.17 Exploration proof type andstandard防爆的类型和标准EX dBS.4683 - EN50018. T6 BS5501 Pt59.18 Protection class防护等级IP56 9.19 Cooling mode冷却方式Water 水9.20 Allowed temperature risingrange(℃)允许温升(℃)105K9.21 Over-heat protection过热保护Winding Thermastats 自动温控绕组9.22 Matched cable biggest outer diameter (mm)适配电缆规格/最大外径(mm)70 mm²9.23 Type and standard of cableconnecting pin(jack)电缆接线插头(插座)的型号、规格VICTOR Socket and plugVICTOR接头及插座9.24 Manufacturing standard制造标准EN 50014/18 Harmonized StandardBS5501/BS46839.25 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)1430 x 950 x 1132 mm9.26 Weight(kg) 重量(kg) 3800 kg9.27 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款10. Couplings偶合器NO. 序号Item项目名称Technical Specification技术指标10.1 Type型式、型号Voith 福伊特75010.2 Manufacturer制造厂Voith 福伊特10.3 Working medium工作介质Water 水10.4 Transmission power(kw)传递功率(kW)600kW10.5 Rated rotationalspeed(r.p.m)额定转速(r.p.m)1492 r.p.m10.6 Performance curve性能曲线10.7 Weight (kg) 重量(kg)10.8 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款11. Technical specification of crusher 破碎机技术指标NO. 序号Item项目名称Technical Specification技术指标11.1 Standard and type规格型号SK 111811.2 Manufacturer生产厂家Bucyrus Europe GmbH比塞洛斯欧洲有限公司11.3 Crushing capacity(t/h)破碎能力(t/h)4250 t/h11.4 Feed size(mm)入料粒度(mm)1800 x 650 mm11.5 Product size (mm)出料粒度(mm) 0 – 250 mm + oversize可更改为更大规格出料口尺寸11.6 Power supply voltage/allowedvariation range(V)供电电压/允许波动范围(V)3.3 kV11.7 Power supply frequency (Hz)供电频率(Hz)50 Hz11.8 The whole machine power(kw)总装机功率(kW)400 kW11.9 Main shaft speed (m/s)破碎主轴转速(m/s)380 r.p.m11.10 Oneway compression strength of the breakable material (MPa)可破碎物的单向抗压强度(MPa)11.11 Drive devices structure and K-8 B gearbox, bevel序号项目名称技术指标type驱动装置的结构和类型K-8 B型减速器，伞齿传动11.12 Drive devices laying mode驱动装置的布置方式Parallel平行布置11.13 Interchangeability of rightand left placement at thedrive unit(Y/N)驱动单元能否左右互换布置Yes是11.14 Protection type of thebreaker破碎机的保护类型Voith couplingVoith （福伊特）联轴器11.15 Noise （dB）≤噪音（dB）≤11.16 Control type控制方式Overheat and overload 过载过热保护11.17 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)3000 x 3830 x 1760 mm11.18 Total weight(kg) 总重量(kg) Approx. 21000 kg without drive不带传动部约重21000 kg11.19 Overhaul period(Mt)大修周期(Mt) Refer to warranty section参见质保期条款11.20 The whole machine qualityguarantee period(Mt)整机质保期(Mt) Refer to warranty section参见质保期条款11.21 The whole machine life(Mt)整机寿命(Mt) Refer to warranty section参见质保期条款11.22 Particle control method粒度控制方式Rotor height adjustable 破碎辊高度可调11.23 Particle control range粒度控制范围180 mm – 300 mm11.24 Structure of cutting teeth截齿结构形式Impact hammer 冲击辊12. Drive unit传动部NO. 序号Item项目名称Technical Specification技术指标12.1 Manufacturer制造厂Bucyrus Europe GmbH比塞洛斯欧洲有限公司12.2 Type型号K-8 B12.3 Structure style结构形式Bevel 伞齿轮系传动12.4 transmission ratio变速比 3.909序号项目名称技术指标12.5 Gear precision齿轮精度Acc. To DIN 2990 and 2991符合德国标准2990 及 299112.6 Module模数10.412.7 Tooth surface hardness齿面硬度56 HRC12.8 Gear life(Mt) 齿轮寿命(Mt)12.9 Lubricating mode andlubricant(grease)technicalparameters润滑方式及润滑油(脂)的技术参数Splash飞溅润滑12.10 Cooling mode and parameter冷却方式及参数25 l/min; max. 30 bar最大; max. 25°C 最高12.11 noise噪声<= 85 dB12.12 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)1360 x 775 x 775 mm12.13 Weight(kg) 重量(kg) 1325 kg12.14 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款13. Couplings偶合器NO. 序号Item项目名称Technical Specification技术指标13.1 Type型式、型号Voith 福伊特65013.2 Manufacturer制造厂Voith 福伊特13.3 Working medium工作介质Water水13.4 Transmission power(kw)传递功率(kW)400 kW13.5 Rated rotationalspeed(r.p.m)额定转速(r.p.m)1470 r.p.m13.6 Performance curve性能曲线13.7 Weight (kg) 重量(kg) 147 kg13.8 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款14. dust-removing system灭尘系统NO. 序号Item项目名称Technical Specification技术指标14.1 Type and position类型Water sprays along BSL。
内容摘要摘要：本文介绍了大采高工作面的配套原则，通过计算等方式将对寺河矿6.2米大采高工作面的设备选型配套过程进行了详细的阐。
对选出的设备进行了详细的技术参数介绍，对以后的设备选型具有一定的参考价值。
正文文字大小：大中小寺河煤矿是晋城无烟煤矿业集团有限责任公司的一座新建矿井，于2002年投产，2005年的年产量达到1000万吨。
现开采3#煤层，煤层厚度为4.4-8.86m，平均厚6.03m，煤层倾角一般在100以内，属近水平煤层。
矿井瓦斯绝对涌出量为386.01m3/min，相对瓦斯涌出量25.28 m3/t，属高瓦斯矿井。
近几年，随着市场对能源需求的不断增长，一些大型采矿集团都开始走高产高效集约化发展之路，以期提高企业的市场竞争能力。
过去在晋煤集团各矿井3#煤层均采用分层开采或放顶煤开采，配套国产综采设备。
近几年为解决寺河矿的高瓦斯问题，在综采工作面采用了多巷布置、大采高开采的工艺。
寺河矿第一个综采工作面在2002年11月投入使用，全套设备引进，随后坚持走国产化道路，联系国内煤机行业成功研制了国产5.5米液压支架。
在此基础上又与郑州煤矿机械集团有限责任公司共同开发研制了6.2米液压支架。
2006年6月10日，国内最大采高的综采工作面在寺河矿2307综采工作面开始试采。
该面设备配套先进、可靠性能高，日产量可达3万吨以上。
经过设备的配套选型，2307综采工作面主要配套设备有郑州煤矿机械集团有限责任公司生产的最大支撑高度可达6.2米的液压支架；德国艾柯夫公司生产的总装机功率1815kW，最大采高可达6.0米的SL500型采煤机；英国JOY 公司生产的2×700kW刮板运输机、315kW的转载机和315kW的破碎机。
具体设备配套选型如下：一、6.2米综采工作面选型配套原则从高产高效，一井一面，集中生产的综采发展新趋势要求出发，必须增大工作面设计长度，选用大功率、大截深、特大功率采煤机组，提高割煤速度；对液压支架的基本要求是结构的高可靠性，移架的快速性和大推移步距，采用分段同时移架，缩短循环时间，与大运量、高强度的工作面运输机相匹配；顺槽也必须采用长距离大运量的胶带输运机。
SL500采煤机技术规格Eickhoff SL 500 AC Shearer Loader Specification艾柯夫SL 500交流采煤机技术规格Shearer Loader General采煤机整机Machine Model型号Eickhoff SL 500 AC Total power installed总装机功率1915 kWVoltage电压 3.3 kV, + 10%, -20% Capacity (peak cutting) 产量（最高产量）2700 t/h*Cutting Power截割功率 2 x 750 kWHaulage Power牵引功率 2 x 90 kWMaximum haulage pull最大牵引力771 kNMaximum haulage speed最大牵引速度30.2 m/minHydraulic Drive Power泵电机功率35 kWLumpbreaker Power破碎功率200 kWCutting height采高app.约5000 mm Undercut depth卧底量app. 约415 mm Machine height from floor机身高度app. 约 2041 mm Clearance for coal passing过煤口高度app.约780 mm Distance between drum center两滚筒中心距13300 mmDistance between haulage (sprockets) 牵引齿轨轮间距6190 mmCutting drum diameter滚筒直径2300 mmCutting drum width滚筒宽度900 mmCutting depth截深800 mmDrum speed滚筒转速23 r.p.m.Maximum cutability of mineral最大截割硬度up to可达100 Mpa**Haulage system牵引系统Eicotrack 2000 or similar销排系统或类似Rack wheel齿轨轮Eicotrack 2000 or similar销排系统或类似Machine weight机器重量app. 约100 tNoise level噪音等级approx. 约80 dB (A)Face gradient in conveyor direction工作面纵向倾角max 10° without brakes最大10°时不带制动器Face gradient transverse to conveyer工作面横向倾角max 10°最大10°PF 6 / 1142型前刮板运输机No. 序 号 Item 项 目 名 称 Technical Specification技 术 指 标1. General 概述1.1 Type and standard 规格型号 PF 6/11421.2 Manufacturer 生产厂家 Bucyrus Europe GmbH 比塞洛斯欧洲有限公司1.3 Transport capacity(t/h) 运输能力(t/h)2500 t/h1.4Design length （m ） 设计长度（m ） 320 m (for calculation of max. required drive power 用于计算所需最大功率)1.5Laying length(m) 铺设长度(m)300 m (as defined by the enduser 用户要求)1.5a Ordered length (m) 订货长度300 m (quoted length 投标长度)1.6 Dimension of line pan (mm) 中部槽外形尺寸 (mm)1756 mm 1.7 Structure characters of line pan 中部槽结构特点 Welded structure with rolled profiles 轧制槽邦钢，焊接型式 1.8 Connecting method of line pan 中部槽联接方式 Dogbone 哑铃销 1.9 Applicable face inclination (°) 适应的工作面倾角(°)+/- 10° 1.10Applicable entry inclination (°)适应的工作面走向倾角(°)+/- 6° 1.11Power supply voltage /allowed change range (V)供电电压/允许波动范围(V) 3.3 kV 1.12 Power supply frequency (Hz) 供电频率(Hz)50 Hz 1.13 Total installed power (kw) 总装机功率(kW) 2x1050kW 1.14 Chain speed(m/s) 链速(m/s)1.53 m/s 1.15Spacing of flight bar (m) 876 mm序号项目名称技术指标刮板间距(m)1.16 Discharge method卸载方式Overhead discharge 端卸1.17 Discharge height（mm）卸载高度（mm）Approx. 约1200 mm 1.18 Soft-start mode软启动方式CST1.19 Layout of the drive devices驱动装置的布置方式Parallel 平行布置1.20 Shearer haulage method采煤机牵引轨道型式Jumbotrack 20001.21 Normal start under the full load(Yes/No)在满载条件下能否正常启动Yes是1.22 Cooling method and parameters冷却方式及参数Water cooled 水冷1.23 Noise（dB）≤噪音（dB）≤851.24 Overhaul period大修周期(Mt) Refer to warranty section 参见质保期条款1.25 Total weight(kg) 总重量(kg) t.b.a.1.26 The whole machine warranty period(Mt)整机质保期(Mt) Refer to warranty section 参见质保期条款1.27 The whole machine servicelife(Mt)整机寿命(Mt) Refer to warranty section 参见质保期条款2 Chain tensioning device链条自动张紧装置2.1 Type型式PM4 controlled由PM4控制装置控制2.2 Type of control devices控制装置形式Pressure, stroke measurement 监测压力、行程数据2.3 Structure and principle结构原理Hydraulic cylinder in tg drive 通过机尾驱动部液压油缸作用3 Chain sprocket链轮3.1 Structure type结构形式Cast, split sprocket铸造、剖分式链轮3.2 Tooth number齿数73.3 Tooth surface hardness齿面硬度50 -55 HRC3.4 Weight (kg) 重量(kg) 900 kg序 号 项 目 名 称 技 术 指 标3.5 Life (Mt) 寿命(Mt) Refer to warranty section 参见质保期条款4 Line pan （different line pans to be described respectively ） 溜槽（各种溜槽分别叙述） 4.1 Structure type 结构形式 PF 6/11424.2Outer dimension(L ×W ×H) 、inner width （ mm ）外形尺寸(L ×W ×H) 、内宽（ mm ） 1836 x 1804 x 624 mm 4.3 Connecting mode 连接方式 Dogbone 哑铃销4.4The vertical applicable angle of the connecting part (°) 连接处垂直方向适应角度(°)Approx. 约+/- 3.6° 4.5 The horizontal applicable angle of the connecting part (°) 连接处水平方向适应角度(°) Approx.约 +/- 1° 4.6 Deck plate thickness (mm) 中板厚度(mm)30+25 4.7 Deck plate material 中板材料S690Q + HDX 400 4.8 Bottom plate thickness (mm) 底板厚度(mm)30 mm 4.9 Bottom plate material 底板材料HDX 400 4.10 Connecting device strength (kN) 连接装置强度(kN)4500 kN 4.11Type of bottom chain check device 底链检查装置形式 Inspection holes in gobside profile each pan 每节溜槽槽邦老塘侧设有观察孔One out of each 5 pans has inspection door.5每6槽中含一节观察槽All face end rerouting pans have inspection door所有端头及变线槽均为观察槽4.12 weight(kg) 溜槽重量(kg) Approx. 约2620 kg 4.13 life(Mt) 溜槽寿命(Mt) Refer to warranty section参见质保期条款5 Chains and flight 链条和刮板 5.1 Chain type 链条型号 TIB 42x146 5.2Chain manufacturerThiele序号项目名称技术指标链条制造厂商5.3 Chain link type链环型式Welded 焊接5.4 Chain speed(m/s)链速(m/s)1.53 m/s5.5 Chain link specification (D×Tmm)链环规格(D×T mm)42x146 mm5.6 Minimum breaking force of chain(kN)链条最小破断力(kN)2220 kN5.7 Chain material：链条材料：DIN 171155.8 Unit chain weight(kg/m)单链重量(kg/m)36 kg/m5.9 Chain elongation rate (%)链条延伸率(%)14 %5.10 Chain centers (mm)两条链间中心距(mm)165 mm5.11 Manufacturing standard制造标准DIN 171155.12 Fatigue life疲劳寿命90000 cycles min最小寿命循环次数900005.13 Life (Mt)寿命(Mt) Refer to warranty section 参见质保期条款5.14 Chain connector material连接环材料Block type 组合块型式5.15 Minimum breaking force of chainconnector (kN)连接环最小破断力(kN)2220 kN5.16 Elongation rate of chainconnector (%)连接环延伸率(%)14 %5.17 Fatigue life疲劳寿命90000 cycles min最小寿命循环次数90000 5.18 Flight bar type刮板型号PF 6/1142-TIB42x1465.19 Flight bar manufacturer刮板制造厂商Bucyrus Europe GmbH 比塞洛斯欧洲有限公司5.20 Spacing of flight bar (mm) 刮板间距(mm)876 mm5.21 Flight bar mounting method刮板固定方式Bolted 螺栓固定5.22 Weight of flight bar (kg) 55 kg序号项目名称技术指标刮板重量(kg)5.23 Material of flight bar刮板材质42 CrMo 45.24 Flight bar service life (Mt)刮板使用寿命(Mt) Refer to warranty section 参见质保期条款6 Others附属部分6.1 Spillplate height (mm)挡煤板高度(mm) Approx. 1370 mm; to be clarified at DLM约1370 mm待设计联络会确定6.2 Fastening type固定形式Bolted螺栓固定6.3 Cable groove height(mm)电缆槽高度(mm) to be clarified at DLM 待设计联络会确定6.4 Traction system of shearer andits technical parameters采煤机的牵引系统及技术参数Jumbotrack 2000, max.最大牵引力1000kN6.5 Central height of sprocket oftail drive (mm)机尾回转端链轮中心高度Approx. 大约900mm6.6 Head frame, basement structureand parameter explanation机头机架及底座结构、参数说明Please refer to drawing 见图0902.157.000.00.00 and0902.157.100.00.00-02Detailed information after finaldesign 最终设计完成后确定技术细节6.7 Tensile drive end bracket andbasement structure and parameterexplanation可张紧机尾驱动架及底座结构、参数说明Please refer to drawing 见图0902.157.000.00.00 and0902.157.300.00.00-02Detailed information after final design 最终设计完成后确定技术细节7 Drive motor 电机7.1 Type, number型号、数量 27.2 Manufacturer制造厂家Morley (摩利)7.3 Single speed/double speed单速/双速single speed 单速7.4 Rated power(kW) 额定功率(kW) 1050 kW 7.5 Rated voltage/allowed variationrange (V)额定电压/允许波动范围(V)3.3 kV7.6 Rated current(A)额定电流(A)215,77.7 Rated power factor (cosΦ) 0,875序号项目名称技术指标额定功率因数(cosΦ)7.8 Rated rotational speed(r.p.m)额定转速(r.p.m)14927.9 Start torque /rated torque起动扭矩/额定扭矩200%7.10 Start current /rated current起动电流/额定电流574%7.11 The biggest torque最大扭矩200% FLT7.12 Frequency (Hz) 频率(Hz) 507.13 Rated frequency额定频率507.14 Insulation class绝缘等级H7.15 Connecting mode接线方式Star7.16 Working mode工作方式SI DUTY7.17 Flameproof type and standard防爆的类型和标准Zone1, Group1, Gas Group 17.18 Protection class防护等级IP557.19 Cooling mode冷却方式TEWJC IC3A1W77.20 Allowed temperature risingrange(℃) 允许温升(℃)1157.20a Cooling water pressure冷却水压力t.b.a.7.20b Cooling water flow冷却水流量t.b.a.7.21 Over-heat protection过热保护Winding Thermostats+RTD’s7.22 Matched cable biggest outerdiameter (mm)适配电缆的最大外径(mm)Φ70mm dia. multicore cable 多芯电缆7.23 Type and standard of cableconnecting pin(jack)电缆接线插头(插座)的型号、规格Victor, Plug +Socket7.24 Manufacturing standard制造标准EN50014/18 Harmonised7.25 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)1688x950x11327.26 weight(kg) 重量(kg) 52007.27 Life (Mt) 寿命(Mt) 8 MT8 Soft-start devices 软启动装置8.1 Type型式、型号CST序号项目名称技术指标8.2 Manufacturer制造厂Bucyrus Europe GmbH比塞洛斯欧洲有限公司8.3 Main work principle主要工作原理Friction clutch 摩擦片离合器8.4 Main structure parameter主要结构参数Included in Gearbox 包括在减速箱部分8.5 Control mode控制方式PMC-D8.6 Performance curve性能曲线n.a.无8.7 Weight(kg) 重量(kg) Approx. 约9700 kg8.8 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款9 Drive devices 传动装置9.1 Manufacturer 制造商Bucyrus Europe GmbH比塞洛斯欧洲有限公司9.2 Type型号KP-45 CST-V9.3 Structure style结构形式Bevel-Planetary行星锥齿轮9.4 Transmission ratio变速比339.5 Lubricating mode andlubricant(grease) technicalparameters润滑方式及润滑油（脂）的技术参数Splash飞溅润滑9.6 Cooling mode and parameter冷却方式及参数Water cooled水冷，25 l/min; max. 30 bar最大; max. 25°C最高9.7 Noise噪声<= 85 dB9.8 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)2875x 1285 x 2106 mm9.9 Weight(kg) 重量(kg) Approx. 约9700 kg9.10 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款B. Rear AFC PF 6 / 1342型后刮板运输机No. 序 号 Item 项 目 名 称 Technical Specification技 术 指 标2. General 概述1.1 Type and standard 规格型号 PF 6/13421.2 Manufacturer 生产厂家 Bucyrus Europe GmbH 比塞洛斯欧洲有限公司1.3 Transport capacity(t/h) 运输能力(t/h)3000 t/h1.4Design length （m ） 设计长度（m ） 320 m (for calculation of max. required drive power 用于计算所需最大功率)1.5Laying length(m) 铺设长度(m)300 m (as defined by the enduser 用户要求)1.5a Ordered length (m) 订货长度300 m (quoted length 投标长度)1.6 Dimension of line pan (mm) 中部槽外形尺寸 (mm)1756 mm 1.7 Structure characters of line pan 中部槽结构特点 Welded structure with rolled profiles 轧制槽邦钢，焊接型式 1.8 Connecting method of line pan 中部槽联接方式 Dogbone 哑铃销 1.9 Applicable face inclination (°) 适应的工作面倾角(°)+/- 10° 1.10Applicable entry inclination (°)适应的工作面走向倾角(°)+/- 6° 1.11Power supply voltage /allowed change range (V)供电电压/允许波动范围(V) 3.3 kV 1.12 Power supply frequency (Hz) 供电频率(Hz)50 Hz 1.13Total installed power (kw) 总装机功率(kW)2x1050kWNo. 序号Item项目名称Technical Specification技术指标1.14 Chain speed(m/s)链速(m/s)1.53 m/s1.15 Spacing of flight bar (m)刮板间距(m)876 mm1.16 Discharge method卸载方式Overhead discharge 端卸1.17 Discharge height（mm）卸载高度（mm）Approx. 约1115 mm 1.18 Soft-start mode软启动方式CST1.19 Layout of the drive devices驱动装置的布置方式Parallel 平行布置1.20 Shearer haulage method采煤机牵引轨道型式Jumbotrack 20001.21 Normal start under the full load(Yes/No)在满载条件下能否正常启动Yes是1.22 Cooling method and parameters冷却方式及参数Water cooled 水冷1.22 Cooling mode and parameter冷却方式及参数Water cooled水冷，25 l/min; max. 30 bar最大; max. 25°C最高1.23 Noise（dB）≤噪音（dB）≤851.24 Overhaul period大修周期(Mt) Refer to warranty section 参见质保期条款1.25 Total weight(kg) 总重量(kg) t.b.a.1.26 The whole machine warranty period(Mt)整机质保期(Mt) Refer to warranty section 参见质保期条款1.27 The whole machine servicelife(Mt)整机寿命(Mt) Refer to warranty section 参见质保期条款2 Chain tensioning device链条自动张紧装置2.1 Type型式PM4 controlled由PM4控制装置控制2.2 Type of control devices控制装置形式Pressure, stroke measurement 监测压力、行程数据2.3 Structure and principle结构原理Hydraulic cylinder in tg drive 通过机尾驱动部液压油缸作用3 Chain sprocket链轮序 号 项 目 名 称 技 术 指 标3.1 Structure type 结构形式 Cast, split sprocket 铸造、剖分式链轮 3.2 Tooth number 齿数73.3 Tooth surface hardness 齿面硬度50 -55 HRC3.4 Weight (kg) 重量(kg) 900 kg3.5 Life (Mt) 寿命(Mt)Refer to warranty section 参见质保期条款4Line pan （different line pans to be described respectively ） 溜槽（各种溜槽分别叙述）4.1 Structure type 结构形式 PF 6/13424.2 Outer dimension(L ×W ×H) 、inner width （ mm ）外形尺寸(L ×W ×H) 、内宽（ mm ）1756 x 1746 x 395 mm4.3 Connecting mode 连接方式 Dogbone 哑铃销4.4 The vertical applicable angle of the connecting part (°)连接处垂直方向适应角度(°)Approx. 约+/- 6°4.5 The horizontal applicable angle of the connecting part (°)连接处水平方向适应角度(°)Approx.约 +/- 1°4.6 Deck plate thickness (mm) 中板厚度(mm)30+254.7 Deck plate material 中板材料S690Q + HDX 4004.8 Bottom plate thickness (mm) 底板厚度(mm)30 mm4.9 Bottom plate material 底板材料HDX 4004.10 Connecting device strength (kN) 连接装置强度(kN)4500 kN4.11 Type of bottom chain check device 底链检查装置形式 Inspection holes in gobside profileeach pan 每节溜槽槽邦老塘侧设有观察孔One out of each 5 pans has inspection door.5每6槽中含一节观察槽All face end rerouting pans have inspection door所有端头及变线槽均为观察槽4.12 weight(kg) 溜槽重量(kg) Approx. 约2450 kg序号项目名称技术指标4.13 life(Mt) 溜槽寿命(Mt) Refer to warranty section参见质保期条款5 Chains and flight链条和刮板5.1 Chain type链条型号TIB 42x1465.2 Chain manufacturer链条制造厂商Thiele5.3 Chain link type链环型式Welded 焊接5.4 Chain speed(m/s)链速(m/s)1.53 m/s5.5 Chain link specification (D×Tmm)链环规格(D×T mm)42x146 mm5.6 Minimum breaking force of chain(kN)链条最小破断力(kN)2220 kN5.7 Chain material：链条材料：DIN 171155.8 Unit chain weight(kg/m)单链重量(kg/m)36 kg/m5.9 Chain elongation rate (%)链条延伸率(%)14 %5.10 Chain centers (mm)两条链间中心距(mm)165 mm5.11 Manufacturing standard制造标准DIN 171155.12 Fatigue life疲劳寿命90000 cycles min最小寿命循环次数900005.13 Life (Mt)寿命(Mt) Refer to warranty section 参见质保期条款5.14 Chain connector material连接环材料Block type 组合块型式5.15 Minimum breaking force of chainconnector (kN)连接环最小破断力(kN)2220 kN5.16 Elongation rate of chainconnector (%)连接环延伸率(%)14 %5.17 Fatigue life疲劳寿命90000 cycles min最小寿命循环次数90000 5.18 Flight bar type刮板型号PF 6/1342-TIB42x146 5.19 Flight bar manufacturer Bucyrus Europe GmbH序号项目名称技术指标刮板制造厂商比塞洛斯欧洲有限公司5.20 Spacing of flight bar (mm)刮板间距(mm)876 mm5.21 Flight bar mounting method刮板固定方式Bolted 螺栓固定5.22 Weight of flight bar (kg)刮板重量(kg)77 kg5.23 Material of flight bar刮板材质42 CrMo 45.24 Flight bar service life (Mt)刮板使用寿命(Mt) Refer to warranty section 参见质保期条款6 Others附属部分6.1 Breaking mechanism (Y/N)有无破碎机构No 无6.2 Breaking mechanism style破碎机构形式n.a. 无6.3 Central height of sprocket oftail drive (mm)机尾回转端链轮中心高度Approx. 大约900mm6.4 Head frame, basement structureand parameter explanation机头机架及底座结构、参数说明Please refer to drawing 见图0902.157.000.00.00 and0902.157.100.00.00-02Detailed information after finaldesign 最终设计完成后确定技术细节6.5 Tensile drive end bracket andbasement structure and parameterexplanation可张紧机尾驱动架及底座结构、参数说明Please refer to drawing 见图0902.157.000.00.00 and0902.157.300.00.00-02Detailed information after final design 最终设计完成后确定技术细节7 Drive motor 电机7.1 Type, number型号、数量 27.2 Manufacturer制造厂家Morley （摩利）7.3 Single speed/double speed单速/双速single speed 单速7.4 Rated power(kW) 额定功率(kW) 1050 kW 7.5 Rated voltage/allowed variationrange (V)额定电压/允许波动范围(V)3.3 kV7.6 Rated current(A)额定电流(A)215,7序号项目名称技术指标7.7 Rated power factor (cosΦ)额定功率因数(cosΦ)0,8757.8 Rated rotational speed(r.p.m)额定转速(r.p.m)14927.9 Start torque /rated torque起动扭矩/额定扭矩200%7.10 Start current /rated current起动电流/额定电流574%7.11 The biggest torque最大扭矩200% FLT7.12 Frequency (Hz) 频率(Hz) 507.13 Rated frequency额定频率507.14 Insulation class绝缘等级H7.15 Connecting mode接线方式Star7.16 Working mode工作方式SI DUTY7.17 Flameproof type and standard防爆的类型和标准Zone1, Group1, Gas Group 17.18 Protection class防护等级IP557.19 Cooling mode冷却方式TEWJC IC3A1W77.20 Allowed temperature risingrange(℃) 允许温升(℃)1157.21 Over-heat protection过热保护Winding Thermostats+RTD’s7.22 Matched cable biggest outerdiameter (mm)适配电缆的最大外径(mm)Φ70mm dia. multicore cable多芯电缆7.23 Type and standard of cableconnecting pin(jack)电缆接线插头(插座)的型号、规格Victor, Plug +Socket7.24 Manufacturing standard制造标准EN50014/18 Harmonised7.25 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)1688x950x11327.26 weight(kg) 重量(kg) 52007.27 Life (Mt) 寿命(Mt) 8 MT8 Soft-start devices 软启动装置8.1 Type型式、型号CST8.2 Manufacturer制造厂Bucyrus Europe GmbH比塞洛斯欧洲有限公司8.3 Main work principle Friction clutch序号项目名称技术指标主要工作原理摩擦片离合器8.4 Main structure parameter主要结构参数Included in Gearbox 包括在减速箱部分8.5 Control mode控制方式PMC-D8.6 Performance curve性能曲线No 无8.7 Weight(kg) 重量(kg) Approx. 约9700 kg8.8 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款9 Drive devices 传动装置9.1 Manufacturer 制造商Bucyrus Europe GmbH比塞洛斯欧洲有限公司9.2 Type型号KP-45 CST-V9.3 Structure style结构形式Bevel-Planetary行星锥齿轮9.4 Transmission ratio变速比339.5 Lubricating mode andlubricant(grease) technicalparameters润滑方式及润滑油（脂）的技术参数Splash飞溅润滑9.6 Cooling mode and parameter冷却方式及参数Water cooled水冷，25 l/min; max. 30 bar;max. 25°C9.7 Noise噪声<= 85 dB9.8 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)2875x 1285 x 2106 mm9.9 Weight(kg) 重量(kg) Approx. 约9700 kg9.10 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款C. BSL PF6/1542转载破碎机1. General概述NO. 序号Item项目名称Technical Specification技术指标1.1 Type and standard规格型号PF 6/15421.2 Manufacturer生产厂家Bucyrus Europe GmbH比塞洛斯欧洲有限公司1.3 Transport capacity(t/h)转载能力(t/h)3500 t/h1.4 Control mode控制方式1.5 Laying length(m)铺设长度(m)49.5m1.6 Structure characters of themiddle groove中部槽结构特点Welded design 焊接型式1.7 Connecting ways of the middlegroove中部槽联接方式Dogbone, bolts 哑铃销，螺栓连接1.8 Chain speed(m/s)链速(m/s)1,74 m/s1.9 Distance between Flights(m)刮板间距(m)504 mm1.10 Applicable working faceobliquity (°)适应的工作面倾角(°)+/- 10°序号项目名称技术指标1.11 Applicable working facetending obliquity (°)适应的工作面走向倾角(°)+/- 6°1.12 Power supply voltage/allowedchange range (V)供电电压/允许波动范围(V)3.3 kV1.13 Power supply frequency (Hz)供电频率(Hz)50 Hz1.14 The whole machine power (kw)总装机功率(kW)600 kW1.15 Drive mode (structure)驱动方式（结构）Tensionable drive frame; overhead discharge张紧驱动架，端卸1.16 Laying mode of the drivedevices驱动装置的布置方式Parallel平行布置1.17 Overlapping type with beltconveyor与胶带机的搭接方式Belt return unit skid mounted滑靴式皮带机回带装置1.18 Effective overlapping lengthwith belt conveyor与胶带机的有效搭接长度3500 mm1.19 Rising degree of slope (°)上升坡度(°)12°1.20 Whether the drive unitsinterchange the right andleft placement (Y/N)驱动单元能否左右互换布置Yes是1.21 Normal start under fullload(Y/N)在满载条件下能否正常启动Yes是1.22 Cable and hose protectingmeasurement on the stageloader (Y/N)转载机上有无电缆和软管保护设施Cable and hoses will be fitted in cabletroughs mounted along the BSL电缆及胶管布置在沿转载机安装的电缆槽内1.23 Cooling mode and parameter冷却方式及参数Water cooled水冷1.24 Head self-shift mode机头自移方式1.25 Auxiliary moving device(Y/N)有无辅助推移装置Our equipment need the pulling device, but this pulling device is not included序号项目名称技术指标in our bid price, and it is sure that ourequipment can match the domestic pullingdevice.我们的设备需要辅助推移装置，但是此辅助推移装置不在我们投标报价中，我们的设备可以和国产推移装置配套1.26 Noise（dB）≤噪音（dB）≤85 dB1.27 The biggest head outer dimension（width×height mm）机头最大外形尺寸（宽×高mm）Drive frame机架1768 x 1500 x 680 mm1.28 Overhaul period (Mt)大修周期Refer to warranty section参见质保期条款1.29 Total weight(kg) 总重量(kg) t.b.a.1.30 The whole machine qualityguarantee period(Mt)整机质保期（Mt）Refer to warranty section参见质保期条款1.31 The whole machine life(Mt)整机寿命(Mt) Refer to warranty section参见质保期条款2 Drive parts传动部NO. 序号Item项目名称Technical Specification技术指标2.1 Manufacturer制造厂Eickhoff 艾柯夫2.2 Type型号EKP 352.3 Structure style结构形式Bevel-Planetary行星锥齿轮2.4 transmission ratio变速比212.5 Gear precision齿轮精度n. a.2.6 Module模数n. a.2.7 Gear life(Mt) 齿轮寿命(Mt) Refer to warranty section参见质保期条款2.8 Lubricating mode andlubricant(grease)technical parameters润滑方式及润滑油（脂）的技术参数n. a.2.9 Cooling mode and parameter冷却方式及参数Water cooled, 水冷，15 l/min; max. 最大30 bar; max.最大 25°C2.10 Noise噪声<= 85 dB2.11 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)1785x 1125 x 900 mm序号项目名称技术指标2.12 Weight(kg) 重量(kg) 4300 kg2.13 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款3. Head self-tension mechanism机头自动张紧机构NO. 序号Item项目名称Technical Specification技术指标3.1 Chain wheel self-tensiondevices type链轮自动张紧装置型式SPR 3-1500 drive frame SPR 3-1500型机架3.2 Structure principle结构原理Sliding head滑道滑动3.3 Hydraulic cylinder numberand standard液压缸数量规格33.4 Adjusting stroke(mm)调节行程(mm)400 mm3.5 Hydraulic pressure（MPa）液压压力（MPa）Max 最大320 bar4. Chain sprocket链轮NO. 序号Item项目名称Technical Specification技术指标4.1 Structure style结构形式Cast, split sprocket铸造，剖分式链轮4.2 Tooth number齿数 64.3 Tooth surface hardness齿面硬度50 -55 HRC4.4 Weight (kg) 重量(kg) Approx约800 kg4.5 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款5. line pan （kinds of line should be introduced separately ）溜槽（各种溜槽分别叙述）NO. 序号Item项目名称Technical Specification技术指标5.1 Structure type结构形式PF 6/15425.2 Outer dimension(L×W×H) 、innerwidth（mm）外形尺寸(L×W×H)、内宽（mm）Several length from 800 to 4000mm x 2000 x approx. 1388mm不同长度，从800 到4000mm x 2000 x 约 1388mm5.3 Connecting mode连接方式Bolted or dogbone 螺栓连接或哑铃销连接5.4 The vertical applicableangle of the connecting partWhere dogbone is used:+/- 6°哑铃销连接处：+/- 6°序号项目名称技术指标(°)连接处垂直方向可弯曲角度(°)5.5 The horizontal applicableangle of the connecting part(°)连接处水平方向可弯曲角度(°)Where dogbone is used:+/- 1°哑铃销连接处：+/- 1°5.6 Deck plate thickness (mm)中板厚度(mm)30+25 mm5.7 Deck plate material中板材料S690Q+HDX 4005.8 Bottom plate thickness (mm)底板厚度(mm)30 mm5.9 Bottom plate material底板材料HDX 4005.10 Connecting device strength(kN)连接装置强度(kN)4500 kN5.11 Type of bottom chain checkdevice底链检查装置形式Inspection doors in deck plate and bottom plate 中板、底板布置有检查活动窗口5.12 weight(kg) 溜槽重量(kg) Up to 6500kg 最高到6500kg5.13 life(Mt) 溜槽寿命(Mt) Refer to warranty section参见质保期条款6. Chain and Flight链条和刮板NO. 序号Item项目名称Technical Specification技术指标6.1 Chain type链条型号38 x 126 mm 6.2 Chain manufacturer链条制造厂商Thiele6.3 Chain ring type链环形式Welded焊接6.4 Chain speed(m/s)链速(m/s)1,74 m/s6.5 Chain ring standard(D×T mm)链环规格(D×T mm)38 x 126 mm6.6 The smallest chain brokenforce(kN)链条最小破断力(kN)1810 kN6.7 Chain material：链条材料DIN 17115序号项目名称技术指标6.8 Single chain weight(kg/m)单链重量(kg/m)30.1 kg/m6.9 Chain extending rate (%)链条延伸率(%)14 %6.10 Central distance betweenchains(mm)链中心距(mm)330 mm6.11 Manufacturing standard制造标准DIN 171156.12 Fatigue life疲劳寿命90000 次cycles min最小寿命循环次数900006.13 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款6.14 Connecting ring material连接环材料DIN 171156.15 The smallest connecting ringbroken force (kN)连接环最小破断力(kN)1810 kN6.16 Extending rate of connectingring (%)连接环延伸率(%)14 %6.17 Fatigue life疲劳寿命90000 次cycles min.最小寿命循环次数900006.18 Flight type刮板型号PF 6/1542-TIB38x1266.19 Flight manufacturer刮板制造厂商Bucyrus 比塞洛斯6.20 Distance between Flights(mm)刮板间距(mm)504 mm6.21 Flight fastening type刮板固定方式Bolted螺栓固定6.22 Flight weight(kg)刮板重量(kg)Approx. 约91.7 kg 6.23 Flight material刮板材质42 CrMo 46.24 Flight service life (Mt)刮板使用寿命(Mt) Refer to warranty section参见质保期条款7. Chain pre-tension devices链条预紧装置NO. 序号Item项目名称Technical Specification技术指标7.1 Type型式Hydraulic chain tensioner序号项目名称技术指标液压紧链装置7.2 Structure principle结构原理Hydraulic motor液压马达8. dust-removing system灭尘系统NO. 序号Item项目名称Technical Specification技术指标8.1 Type and position型式、位置Water sprays along BSL 沿转载机布置喷头8.2 Water amount(l/min)水量(l/min)25 l/min8.3 Water pressure(MPa)水压(MPa)Max. 最大30 bar8.4 Nozzle number喷嘴数量(个)208.5 Dust-removing effect灭尘效果8.6 Control mode控制方式Valve 液控阀9. Drive motor驱动电机NO. 序号Item项目名称Technical Specification技术指标9.1 Type, number型号、数量600kW, 1台9.2 manufacturer制造厂家Morley（摩利）9.3 Single speed/double speed单速/双速Single单速9.4 Rated power(kw)额定功率(kw)600 kW9.5 Rated voltage/allowedvariation range (V)额定电压/允许波动范围(V)3.3 kV9.6 Rated current(A)额定电流(A)126A9.7 Rated power factor (cosΦ)额定功率因数(cosΦ)0,869.8 Rated rotationalspeed(r.p.m)额定转速(r.p.m)1492 r.p.m9.9 Start torque /rated torque起动扭矩/额定扭矩142% FLT9.10 Start current /rated current起动电流/额定电流663% FLC序号项目名称技术指标9.11 The biggest torque最大扭矩250% FLT9.12 Frequency (Hz) 频率(Hz) 50 Hz9.13 Rated frequency额定频率50 Hz9.14 Insulation class绝缘等级H9.15 Connecting mode接线方式Star（星形）9.16 Work mode工作方式S1 Duty9.17 Exploration proof type andstandard防爆的类型和标准EX dBS.4683 - EN50018. T6 BS5501 Pt59.18 Protection class防护等级IP56 9.19 Cooling mode冷却方式Water 水9.20 Allowed temperature risingrange(℃)允许温升(℃)105K9.21 Over-heat protection过热保护Winding Thermastats 自动温控绕组9.22 Matched cable biggest outer diameter (mm)适配电缆规格/最大外径(mm)70 mm²9.23 Type and standard of cableconnecting pin(jack)电缆接线插头(插座)的型号、规格VICTOR Socket and plugVICTOR接头及插座9.24 Manufacturing standard制造标准EN 50014/18 Harmonized StandardBS5501/BS46839.25 Outer dimension(L×W×H mm)外形尺寸(L×W×H mm)1430 x 950 x 1132 mm9.26 Weight(kg) 重量(kg) 3800 kg9.27 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款10. Couplings偶合器NO. 序号Item项目名称Technical Specification技术指标10.1 Type型式、型号Voith 福伊特750 10.2 Manufacturer制造厂Voith 福伊特10.3 Working medium工作介质Water 水10.4 Transmission power(kw)传递功率(kW)600kW10.5 Rated rotational 1492 r.p.m序号项目名称技术指标speed(r.p.m)额定转速(r.p.m)10.6 Performance curve性能曲线10.7 Weight (kg) 重量(kg)10.8 Life (Mt) 寿命(Mt) Refer to warranty section参见质保期条款11. Technical specification of crusher 破碎机技术指标NO. 序号Item项目名称Technical Specification技术指标11.1 Standard and type规格型号SK 111811.2 Manufacturer生产厂家Bucyrus Europe GmbH比塞洛斯欧洲有限公司11.3 Crushing capacity(t/h)破碎能力(t/h)4250 t/h11.4 Feed size(mm)入料粒度(mm)1800 x 650 mm11.5 Product size (mm)出料粒度(mm) 0 – 250 mm + oversize可更改为更大规格出料口尺寸11.6 Power supply voltage/allowedvariation range(V)供电电压/允许波动范围(V)3.3 kV11.7 Power supply frequency (Hz)供电频率(Hz)50 Hz11.8 The whole machine power(kw)总装机功率(kW)400 kW11.9 Main shaft speed (m/s)破碎主轴转速(m/s)380 r.p.m11.10 Oneway compression strength of the breakable material (MPa)可破碎物的单向抗压强度(MPa)11.11 Drive devices structure andtype驱动装置的结构和类型K-8 B gearbox, bevelK-8 B型减速器，伞齿传动11.12 Drive devices laying mode驱动装置的布置方式Parallel平行布置11.13 Interchangeability of rightand left placement at thedrive unit(Y/N)Yes是。
