大学结构力学知识考试练习题及答案11.[单选题]试对图示结构进行几何组成分析 。
class="fr-fic fr-dii cursor-hover">A)几何不变无多余约束B)几何可变C)几何不变有多余约束答案:A解析:2.[单选题]图a所示结构,EI=常数,取图b所示体系为力法基本体系,则下述结果中错误的是class="fr-fic fr-dii cursor-hover">A)B)class="fr-fic fr-dii">C)class="fr-fic fr-dii">答案:C解析:3.[单选题]下列说法错误的是( )。
A)图乘法求位移适用于所有的梁和刚架结构B)荷载、温度改变、支座沉降等的位移计算都可以利用叠加原理C)做虚功的力和位移状态其中之一可以是虚设的，另一个是真实状态D)温度改变的状态功互等定理不成立答案:A解析:4.[单选题]图示对称结构C截面不为零的是A)剪力B)轴力C)水平位移D)弯矩答案:B解析:5.[单选题]结构力学的研究对象是A)单根杆件B)杆件结构C)板壳结构D)实体结构答案:B解析:6.[单选题]静定结构的内力计算与 :A)EI无关B)EI相对值有关C)EI绝对值有关D)E无关,I有关答案:A解析:7.[单选题]三铰拱在竖向荷载下，f 改变对反力影响为( )。
A)水平推力、竖向反力均变B)水平推力不变、竖向反力改变C)水平推力、竖向反力均不变D)水平推力改变、竖向反力不变答案:D解析:8.[单选题]图示结构中不属于拱式结构的是哪个?A)width="300" height="120" title="" alt="" class="fr-fic fr-dii"> B)width="200" height="100" title="" alt="" class="fr-fic fr-dii"> C)width="200" height="120" title="" alt="" class="fr-fic fr-dii"> D)width="200" height="130" title="" alt="" class="fr-fic fr-dii">答案:A解析:9.[单选题]结构体系的计算自由度 。
第一章结构的几何构造分析六、练习题1.二元体规律1-1试对图1-59所示平面体系进行几何组成分析。
(南京工业大学2019)(b)a)(c)图1-59图1-60图1-611-2对图1-60所示体系进行几何组成分析。
（天津大学2017）1-3对图1-61所示体系作几何组成分析。
（苏州科技大学2016）1-4对图1-62所示平面体系进行几何组成分析，并指出超静定次数。
（青岛理工大学2016）图1-62图1-63图1-641-5对图1-63所示体系作几何组成分析。
（东南大学2014）2.两刚片规律1-6试对图1-64所示平面体系进行几何组成分析。
(南京工业大学2019)1-7对图1-65（a ）（b ）所示体系进行几何构造分析。
（青岛理工大学2019）图1-65图1-661-8求图1-66所示体系的计算自由度,并进行几何组成分析。
（华南理工大学2017）1-9对图1-67所示体系作几何组成分析。
（苏州科技大学2018、中国矿业大学2014、吉林建筑工程学院2013）图1-67图1-68图1-69 1-10图1-68所示体系的机动分析结论是。
（重庆交通大学2015）3.三刚片规律3.1三个铰都对应于有限点1-11对图1-69所示平面体系进行几何组成分析。
(南京工业大学2019)1-12对图1-70所示体系进行几何组成分析(各点均为铰结点)。
(长沙理工大学2017)图1-70图1-71 1-13图1-71所示体系的计算自由度W=，有个多余约束，为体系。
（哈尔滨工业大学2017）1-14试对图1-72所示平面体系进行几何组成分析。
（哈尔滨工业大学2015）图1-72图1-73图1-74 1-15计算图1-73所示杆件体系的计算自由度，并判断体系符合哪种几何组成规律？（北京工业大学2014）3.2一个无穷远瞬铰1-16对图1-74所示体系进行几何构成分析。
（西安交通大学2015）1-17图1-75所示为（）。
（山东科技大学2018）A.无多余约束的几何不变体系；B.有多余约束的几何不变体系；C.瞬变体系；D.常变体系。
结构力学A第1次作业一、单项选择题(只有一个选项正确，共10道小题)1. 力法典型方程的物理意义是：( B )(A) 结构的平衡条件；(B) 结点的平衡条件；(C) 结构的变形协调条件；(D) 结构的平衡条件及变形协调条件。
2. 图示连续梁用力法求解时, 最简便的基本结构是：( D )(A) 拆去B、C两支座；(B) 将A支座改为固定铰支座，拆去B支座；(C) 将A支座改为滑动支座，拆去B支座；(D) 将A支座改为固定铰支座，B处改为完全铰。
3. 在图示结构中，若减小拉杆的刚度EA，则梁内D截面弯矩如何？( B )(A) 不变(B) 增大(C) 减小(D) 大于4. 图A～D所示结构均可作为图示连续梁的力法基本结构，使得力法计算最为简便的基本结构是：( C )(A)(B)(C)(D)5. 图示各结构在图示荷载作用下，不计轴向变形影响，产生弯矩的是( B )(A)(B)(C)(D)6. 位移法的基本未知数是：( D )(A) 结构上任一截面的角位移和线位移；>(B) 结构上所有截面的角位移和线位移；(C) 结构上所有结点的角位移和线位移；(D) 结构上所有结点的独立角位移和独立线位移。
7. 位移法典型方程中的系数表示的是基本结构在( C )(A) 第i个结点位移产生的第j个附加约束中的反力（矩）；(B) 第j个结点位移等于单位位移时，产生的第j个附加约束中的反力（矩）；(C) 第j个结点位移产生的第i个附加约束中的反力（矩）。
(D) 第j个结点位移产生的第j个附加约束中的反力（矩）。
8. 欲使图示结点A的转角＝0，应在结点A施加的力偶M ＝( D )(A) 5i(B) －5i(C) C．(D)9. 位移法的适用范围：( D )(A) 不能解静定结构；(B) 只能解超静定结构；(C) 只能解平面刚架；(D) 可解任意结构。
10. 图示排架结构，横梁刚度为无穷大，各柱EI相同，则F N2＝( B )(A) FP；(B) FP／2 ；(C) 0；(D) 不确定（与abc的值有关）。
重庆交通⼤学理论⼒学期末复习题全套答案理论⼒学期末复习题⼀⼀、单选题1、A；2、C ；3、A；4、B；5、D；6、D；⼆、填空题三、7、100N；8、20trad/s，20srad/2s；9、0；；10、；11、四、计算题12、解：以AB为研究对象,受⼒分析如右图。
13、解：14、解：动点：O2A杆上A点；动系：O1A杆；静系：地⾯绝对运动：圆周运动相对运动：直线运动；牵连运动：圆周运动，；速度⽮量图如右图所⽰。
根据点的速度合成定理得：，第14题图第15题图由质⼼运动定理得:16、解：因BC杆件作曲线平移，OA杆作圆周运动：杆件AB作平⾯运动，以点A为基点，速度分析如下图，有，，理论⼒学期末复习题三⼀、判断题1、√2、× 3.× 4、√ 5、√ ⼆、选择题1.A2.C3.B4.D5.B6.D7.C三、解：研究AB ，已知的⽅向，因此可确定出P 点为速度瞬⼼四、解：选系统为研究对象。
受⼒分析如图⽰。
由定轴转动微分⽅程根据质⼼运动微分⽅程，得五、解:系统机械能守恒, 当θ=30o时BC 杠的瞬⼼I 如图所⽰AC '= C 'I = lωAC = ωBC = ω T 1= 0T 2 = T AC + T BCC A BθIB ' C' O ’Fy F xOa c1y mg A a c2ymg a c2x,//2()A AB A B AB v l AP l v AP l l v BP l ωωωωωω==∴====?=←,A B v v 20.598 89.80.2589.80.7 15.78 rad/sεε??=??+??= 0.250.7O I mg mg ε=?+?222110.70.5932O I ml mR m m=++?≈12C x C x xma ma F --=12C y C y y ma ma F mg mg--=--2212 ()8 (40.25 40.7 )121.6 Nx C x C x F m a a ∴=-+=-?+?=-289.88 ( 15.780.25 15.780.7 ) 36.87 Ny F =??-?+?=00112sin 60sin 602V Mgl Mgl =?=222111236ACAC TMl Ml ωω2== ?()22022115sin 6021212BC BC T Ml M l Ml ωω2=+=由:T 1+V 1 = T 2+V 2理论⼒学期末复习题四⼀、判断题1、×2、×3、√4、√5、× ⼆、选择题 CDCAC DCDBD 三、解：）（↑=-?+?qa a F a F B ； )(kN 40←==qa F Cx ，）（↑=-=-=kN 53540B Cy F F F ； )(kN 80←=Ax F ，)(kN5↑=Ay F ，m kN 240?=A M （逆时针）。
近几年交大结力真题分析~（个人总结）一：平面体系的几何组成分析，经常与桁架一起出题，顺便求其内力二：已知受力，绘制弯矩剪力图三：静定结构位移计算，一般加有弹簧或者移动支座四：力法，一般都是对称的图形，让你利用对称性五：位移法，还是对称，一般都有条黑线（EI无限大），难点就在于刚体只能平动和转动，而转动的时候会引起转角……还得靠你自己去练习，掌握了一点都不难。
六：影响线，不多说了，送分题七：直接画出某超静定结构的内力图，表面上是画图，其实是多次利用力矩分配法，对刚结点的弯矩多次分配，画出简图，看似容易的题，其实是得分率最低的题，因此，大家必须多练习，熟练掌握力矩分配法！之前经常上北交考研论坛，感觉痞子哥真的帮了很多忙，每当自己考研过程中坚持不下去是，总会到论坛中看一看。
心里真的很感激~~现在复试结束了，自己有幸在拟录取名单中，感觉应该把自己的经验分享一下，希望能对之后的师弟师妹有些帮助，呵呵我之前是学的土木专业，具体点也就是工民建的，但当考研时，确定北交后，考虑再三，决定考道铁专业，因为初试是一样的，只是复试自己没学过，不过当时的想法是初试过了再说，一早就担心复试好像有点过了，毕竟还不知道自己有没有机会进入复试呢，呵呵就如大家所知道的一样，今年北交的复试线实在是高，我考了350分，道铁复试线是341，想想也知道自己有多大的压力，因为今年不只是分高，而且大家的分数都十分接近，几乎一分一个名次，有些还好几个，我的就是350有两个，351有三个好像，我们加保送的要40个人，如果按考试给的序号来算的话，我应该拍39名，呵呵，复试的重要性可想而知。
说实话，当时知道我的分数时，自己已经有预感了，因为本来以为我能考300分就不错了，然后看到350就很吃惊，仔细分析了一下，应该是专业课提的分，而且今年大家的专业课都很高，所以复试线要升高感觉是必然的。
但是看到自己一点也没学过的专业课，还是愁得厉害，其实之前在考完研之后寒假里我大体把那两本课本看了两遍，不过说实话，自己什么都不懂，合上课本，什么都不知道。
练习题答案一、几何构造分析1、( X )2、( X )3、(X)4、( D )5、(C)6、(D)7、(A)8、应变，不变)9、不共线的两根链杆10、几何可变，W = 5 > 011、不共线的链杆AD、ED固定D点于基础；AC视为刚片，由铰A及两根不过A的链杆BD、CD联结于基础；整个体系为有一个多余约束的几何不变体。
或：ABCD为内部有一多余联系的铰接三角形，用铰A及链杆ED联结于基础；整个体系为有一个多余约束的几何不变体。
12、AB刚片固接于基础；CD刚片由三根不全平行也不交于一点的链杆联结于几何不变体上；CE刚片由C、E两铰联结于几何不变体上；有一个多余约束。
13、铰接三角形ABE和BCD分别视为刚片I和II，基础视为刚片III；I、II间用实铰B 相连；I、III间用链杆FE及A处支杆构成的虚铰相联；II、III间用链杆GD及C处支杆构成的虚铰相连；三铰不共线，故为无多余约束的几何不变体。
14、ABDE视为刚片，在此基础上用不共线两链杆固定C点，CE为多余约束，组成大刚片I；同理，KGEFH为有一个多余约束的几何不变体，视为大刚片II；基础视为刚片III。
I、II之间由实铰E相联；I、III之间由A、B处两支杆构成的虚铰（在B点）相联结；II、III之间由K、H两点的支杆构成的虚铰（在H点）相联。
三铰共线，故整个体系为有两个多余约束的瞬变体系。
15、IIIIIIO III,III O II,O IIII,O III,、O、O不共线，所以是几何不变体系，且无多余约束。
IIIII,IIII,16、IIIIIIO III,III O II,O IIII,O III,、O、O共线，所以是几何瞬变体系。
IIIII,IIII,17、IIIIIIO III,III O II,O IIII,O III,、O、O 不共线，所以是内部几何不变体系，且无多余约束。
IIIII,IIII,18、几何不变体系，且无多余约束。

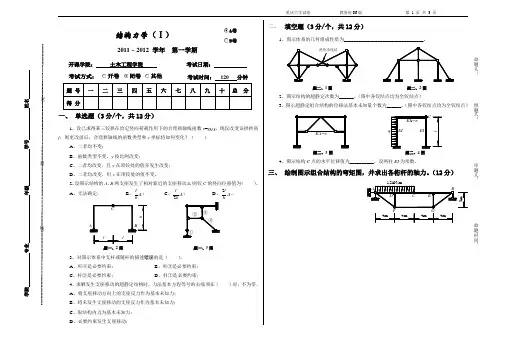

结构力学（Ⅰ）2011 ~ 2012 学年第一学期开课学院：土木工程学院考试日期：考试方式：考试时间：120 分钟一、单选题（3分/个，共12分）1、设已求得某三铰拱在给定竖向荷载作用下的合理拱轴线函数y=g(x)，现仅改变该拱拱高f，则更改前后，合理拱轴线的函数类型和y坐标将如何变化？（）A、二者均不变；B、函数类型不变，y按比例改变；C、二者均改变，且y在顶铰处的值亦发生改变；D、二者均改变，但y在顶铰处的值不变。
2、设图示结构的A、B两支座发生了相对靠近的支座移动∆，则铰C的竖向位移值为（）。
A、无法确定；B、lh∆；C、2lh∆；D、2lh∆。
题一、2图题一、3图3、对图示体系中支杆或链杆的描述错误．．的是（）。
A、杆④是必要约束；B、杆③是必要约束；C、杆②是必要约束；D、杆①是必要约束；4、求解发生支座移动的超静定结构时，力法基本方程等号的右端项在（）时，不为零。
A、将支座移动方向上的支座反力作为基本未知力；B、将未发生支座移动的支座反力作为基本未知力；C、取结构内力为基本未知力；D、必要约束发生支座移动；二、填空题（3分/个，共12分）1、图示体系的几何组成性质为_________________________________。
题二、1图题二、2图2、图示结构的超静定次数为______。
（图中各铰结点均为全铰结点）3、图示超静定组合结构的位移法基本未知量个数为______。
（图中各铰结点均为全铰结点）题二、3图题二、4图4、图示结构C点的水平位移值为__________，设两柱EI为常数。
三、绘制图示组合结构的弯矩图，并求出各桁杆的轴力。
（12分）命题人：组题人：审题人：命题时间：学院专业年级学号姓名封线密四、 用力法计算图示对称结构，并绘M 图。
各杆EI 为常数。
（15分）五、 用位移法计算图示结构。
设已求得结点A 的转角为356A ql EIϕ=（逆时针），绘出该结构弯矩图。
重庆交通学院继续教育学院《结构力学》课程考核形式：闭卷考试时间（120分钟）层次：本科班级：姓名：学号：一、是非题 8分（将判断结果填入括弧：以 O 表示正确以 X 表示错误）1、(本小题2分)力法、位移法典型方程中，主系数一定大于零()2、(本小题2分)计算自由度小于零的体系一定是几何不变体系。
（）3、(本小题2分)力法典型方程的实质是几何条件（）4、(本小题2分)荷载作用在静定多跨梁的附属部分上时，基本部分一定受力。
（）二、填充题 14分（将答案写在空格内，每空 2 分）1、静定结构的几何构造特征是_______________________________；超静定结构的几何构造特征是____________________________。
2、作影响线的基本方法有 _____________________、 _______________。
3、计算梁和刚架在荷载作用下的位移时，用图乘法的条件是 _____ ____________________，____________________，___________________________________ ______________。
三、( 本大题12分每小题3分)单项选择题1、位移法的基本未知量是：（）A、结构上任一截面的角位移和线位移。
B、结构上所有截面的角位移和线位移。
C、结构上所有结点的角位移和线位移。
D、结构上所有结点的独立角位移和独立线位移。
2、静定结构在温度改变作用下：（）A、无变形、无位移、无内力。
B、有变形、有位移、有内力。
C、有变形、有位移、无内力。
D、无变形、有位移、无内力。
3、图示结构的超静定次数是：（）A、1次。
B、2次。
C、3次。
D、4次。
4、图示对称刚架，正确的半边结构的图号是：（）几何组成分析。
( 本大题6分 )四、对图示体系进行五、( 本大题8分 )画出图示结构的M 图。
六、( 本大题10分 )求图示桁架杆件1 和 2 的内力。

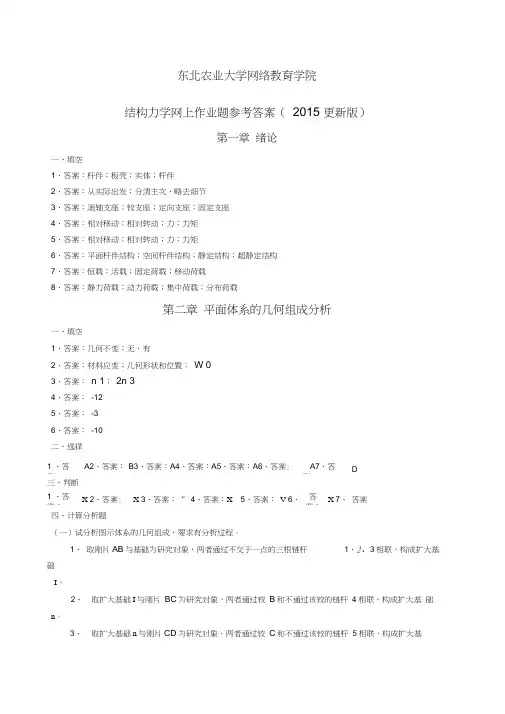

东北农业大学网络教育学院结构力学网上作业题参考答案（2015 更新版）第一章绪论一、填空1、答案：杆件；板壳；实体；杆件2、答案：从实际出发；分清主次，略去细节3、答案：滚轴支座；铰支座；定向支座；固定支座4、答案：相对移动；相对转动；力；力矩5、答案：相对移动；相对转动；力；力矩6、答案：平面杆件结构；空间杆件结构；静定结构；超静定结构7、答案：恒载；活载；固定荷载；移动荷载8、答案：静力荷载；动力荷载；集中荷载；分布荷载第二章平面体系的几何组成分析一、填空1、答案：几何不变；无，有2、答案：材料应变；几何形状和位置；W 03、答案：n 1；2n 34、答案：-125、答案：-36、答案：-10二、选择1 、答案：A2、答案：B3、答案：A4、答案：A5、答案：A6、答案: A7、答案：D三、判断1 、答案：X 2、答案: X 3、答案：“4、答案：X5、答案：V 6、答案：X 7、答案四、计算分析题（一）试分析图示体系的几何组成，要求有分析过程。
1、取刚片AB与基础为研究对象，两者通过不交于一点的三根链杆1、2、3相联，构成扩大基础I。
2、取扩大基础I与刚片BC为研究对象，两者通过铰B和不通过该铰的链杆4相联，构成扩大基础n。
3、取扩大基础n与刚片CD为研究对象，两者通过铰C和不通过该铰的链杆5相联，构成扩大基础川。
结论：该体系为无多余约束的几何不变体系。
（二）试分析图示体系的几何组成，要求有分析过程。
1、取刚片AB与基础为研究对象，两者通过不交于一点的三根链杆1、2、3相联，构成扩大基础I。
2、取扩大基础I与刚片CD为研究对象，两者通过不交于一点的三根链杆BC 4、5相联，构成扩大基础n。
结论：该体系为无多余约束的几何不变体系。
（三）试分析图示体系的几何组成，要求有分析过程。
1、将铰结三角形ADF与铰结三角形BEG看作扩大刚片I、n。
2、取扩大刚片I、n为研究对象，两者通过铰C和不通过该铰的链杆DE相联，构成扩大刚片ACBED3、取扩大刚片ACBE与基础为研究对象，两者通过不交于一点的三根链杆相联，扩大刚片ACBED 被固定于基础之上。
