练习题答案一、几何构造分析1、( X )2、( X )3、(X)4、( D )5、(C)6、(D)7、(A)8、应变，不变)9、不共线的两根链杆10、几何可变，W = 5 > 011、不共线的链杆AD、ED固定D点于基础；AC视为刚片，由铰A及两根不过A的链杆BD、CD联结于基础；整个体系为有一个多余约束的几何不变体。

或：ABCD为内部有一多余联系的铰接三角形，用铰A及链杆ED联结于基础；整个体系为有一个多余约束的几何不变体。

12、AB刚片固接于基础；CD刚片由三根不全平行也不交于一点的链杆联结于几何不变体上；CE刚片由C、E两铰联结于几何不变体上；有一个多余约束。

13、铰接三角形ABE和BCD分别视为刚片I和II，基础视为刚片III；I、II间用实铰B 相连；I、III间用链杆FE及A处支杆构成的虚铰相联；II、III间用链杆GD及C处支杆构成的虚铰相连；三铰不共线，故为无多余约束的几何不变体。

14、ABDE视为刚片，在此基础上用不共线两链杆固定C点，CE为多余约束，组成大刚片I；同理，KGEFH为有一个多余约束的几何不变体，视为大刚片II；基础视为刚片III。

I、II之间由实铰E相联；I、III之间由A、B处两支杆构成的虚铰（在B点）相联结；II、III之间由K、H两点的支杆构成的虚铰（在H点）相联。

三铰共线，故整个体系为有两个多余约束的瞬变体系。

15、IIIIIIO III,III O II,O IIII,O III,、O、O不共线，所以是几何不变体系，且无多余约束。

IIIII,IIII,16、IIIIIIO III,III O II,O IIII,O III,、O、O共线，所以是几何瞬变体系。

IIIII,IIII,17、IIIIIIO III,III O II,O IIII,O III,、O、O 不共线，所以是内部几何不变体系，且无多余约束。

IIIII,IIII,18、几何不变体系，且无多余约束。

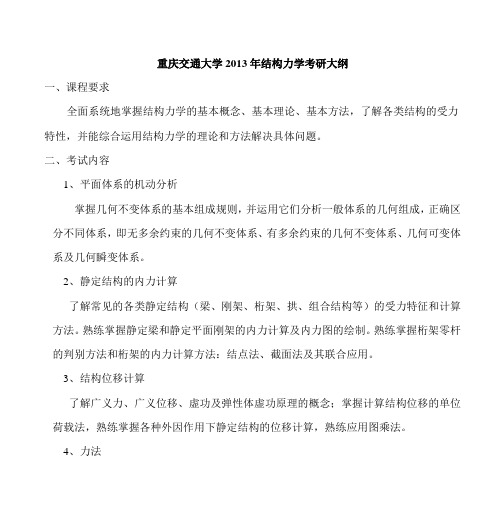

重庆交通大学2013年结构力学考研大纲一、课程要求全面系统地掌握结构力学的基本概念、基本理论、基本方法，了解各类结构的受力特性，并能综合运用结构力学的理论和方法解决具体问题。

二、考试内容1、平面体系的机动分析掌握几何不变体系的基本组成规则，并运用它们分析一般体系的几何组成，正确区分不同体系，即无多余约束的几何不变体系、有多余约束的几何不变体系、几何可变体系及几何瞬变体系。

2、静定结构的内力计算了解常见的各类静定结构（梁、刚架、桁架、拱、组合结构等）的受力特征和计算方法。

熟练掌握静定梁和静定平面刚架的内力计算及内力图的绘制。

熟练掌握桁架零杆的判别方法和桁架的内力计算方法：结点法、截面法及其联合应用。

3、结构位移计算了解广义力、广义位移、虚功及弹性体虚功原理的概念；掌握计算结构位移的单位荷载法，熟练掌握各种外因作用下静定结构的位移计算，熟练应用图乘法。

4、力法了解超静定结构的概念，了解力法的典型方程及其物理意义，掌握超静定次数的确定方法和力法基本结构的选取，熟练掌握荷载作用下超静定梁和刚架的内力计算方法，并能绘出最后内力图。

5、位移法了解位移法的基本概念，了解位移法的典型方程及其物理意义，掌握位移法计算中结点角位移和独立的结点线位移未知数数目的确定方法，掌握位移法基本结构的选取。

熟记几种常见等截面单跨超静定梁的形常数和载常数，熟练掌握荷载作用下超静定刚架的计算及其内力图的绘制。

6、影响线及其应用了解移动荷载和影响线的概念，掌握静力法和机动法作结构某量值影响线的方法，并利用影响线求既定荷载作用下的量值。

三、主要参考书目《结构力学》(第五版)，李廉锟主编，高等教育出版社，2010。

重庆交通学院继续教育学院《结构力学》课程考核形式：闭卷考试时间（120分钟）层次：本科班级：姓名：学号：一、是非题 8分（将判断结果填入括弧：以 O 表示正确以 X 表示错误）1、(本小题2分)力法、位移法典型方程中，主系数一定大于零()2、(本小题2分)计算自由度小于零的体系一定是几何不变体系。

（）3、(本小题2分)力法典型方程的实质是几何条件（）4、(本小题2分)荷载作用在静定多跨梁的附属部分上时，基本部分一定受力。

（）二、填充题 14分（将答案写在空格内，每空 2 分）1、静定结构的几何构造特征是_______________________________；超静定结构的几何构造特征是____________________________。

2、作影响线的基本方法有 _____________________、 _______________。

3、计算梁和刚架在荷载作用下的位移时，用图乘法的条件是 _____ ____________________，____________________，___________________________________ ______________。

三、( 本大题12分每小题3分)单项选择题1、位移法的基本未知量是：（）A、结构上任一截面的角位移和线位移。

B、结构上所有截面的角位移和线位移。

C、结构上所有结点的角位移和线位移。

D、结构上所有结点的独立角位移和独立线位移。

2、静定结构在温度改变作用下：（）A、无变形、无位移、无内力。

B、有变形、有位移、有内力。

C、有变形、有位移、无内力。

D、无变形、有位移、无内力。

3、图示结构的超静定次数是：（）A、1次。

B、2次。

C、3次。

D、4次。

4、图示对称刚架，正确的半边结构的图号是：（）几何组成分析。

( 本大题6分 )四、对图示体系进行五、( 本大题8分 )画出图示结构的M 图。

六、( 本大题10分 )求图示桁架杆件1 和 2 的内力。

M
图示结构杆端弯矩（设左侧受拉为正）为
BA
4、 图示平面体系的几何组成性质是
A.几何不变，且无多余约束
B. 几何不变，且有多余约束
C.几何不变
D.瞬变
二、填空题。

1、题图b 为题图a 所示结构的M 图，P=28KN, d =3m ，EI 为常数。

则中间铰C 点的水平位移
=______________，方向向________。

CH
题图a 题图b
2、题图所示桁架中1的轴力=_________(拉为正)，2杆的轴力=________(拉为正)。

1N F 2N F
M
3、图示结构截面K的弯矩=____________，上侧受拉。

K
三、分析题。

对图示体系做几何组成分析。

六、计算题。

用位移法计算图示结构，并作出其M图。

各杆之EI=常数。

八、计算题。

用力法计算题目所示对称结构，并作M图。

EI=常数。

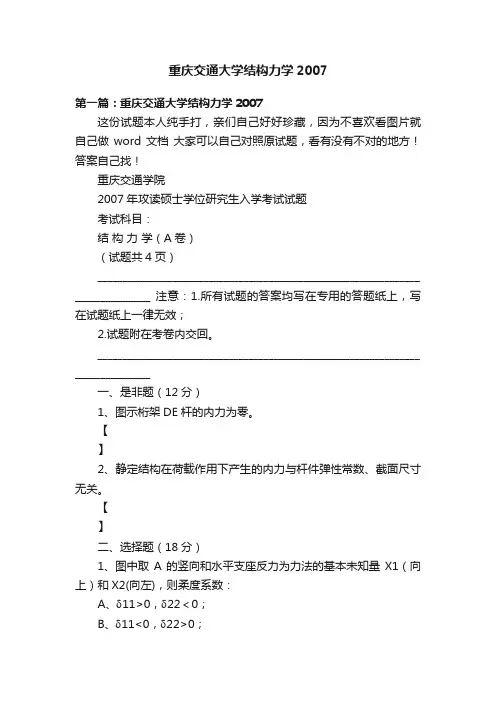

重庆交通大学结构力学2007第一篇：重庆交通大学结构力学2007这份试题本人纯手打，亲们自己好好珍藏，因为不喜欢看图片就自己做word文档大家可以自己对照原试题，看有没有不对的地方！答案自己找！重庆交通学院2007年攻读硕士学位研究生入学考试试题考试科目：结构力学（A卷）（试题共4页）________________________________________________________________ _______________ 注意：1.所有试题的答案均写在专用的答题纸上，写在试题纸上一律无效；2.试题附在考卷内交回。

________________________________________________________________ _______________一、是非题（12分）1、图示桁架DE杆的内力为零。

【】2、静定结构在荷载作用下产生的内力与杆件弹性常数、截面尺寸无关。

【】二、选择题（18分）1、图中取A的竖向和水平支座反力为力法的基本未知量X1（向上）和X2(向左)，则柔度系数：A、δ11>0，δ22＜0；B、δ11<0，δ22>0；C、δ11<0，δ22＜0；D、δ11>0，δ22>0。

【】2、变形体虚位移原理的虚功方程中包含了力系与位移（及变形）两套物理量，其中：A、力系必须是虚拟的，位移是实际的；B、位移必须是虚拟的，力系的实际的；C、力系与位移都必须是虚拟的；D、力系与位移两者都是实际的。

【】3、图示体系为:【】A、几何不变无多余约束；B、几何不变有多余约束；C、几何常变；D、几何瞬变。

三、填空题（12分）1、求图示桁架中杆1，2的轴力FN1=_________，FN2=_________。

2、图示结构中，FSBA=__________，MBA=__________，________侧受拉。

四、分析题（12分）对图示体系作集合组成分析。

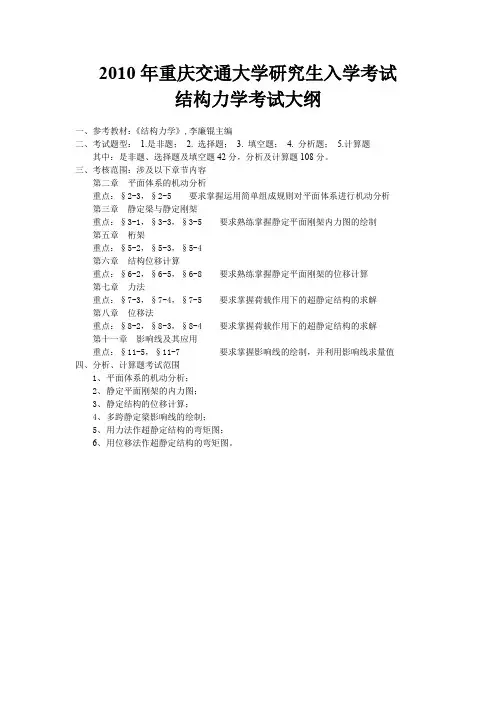

2010年重庆交通大学研究生入学考试
结构力学考试大纲
一、参考教材：《结构力学》,李廉锟主编
二、考试题型：1.是非题；2. 选择题；3. 填空题；4. 分析题；5.计算题
其中：是非题、选择题及填空题42分，分析及计算题108分。

三、考核范围：涉及以下章节内容
第二章平面体系的机动分析
重点：§2-3，§2-5 要求掌握运用简单组成规则对平面体系进行机动分析第三章静定梁与静定刚架
重点：§3-1，§3-3，§3-5 要求熟练掌握静定平面刚架内力图的绘制
第五章桁架
重点：§5-2，§5-3，§5-4
第六章结构位移计算
重点：§6-2，§6-5，§6-8 要求熟练掌握静定平面刚架的位移计算
第七章力法
重点：§7-3，§7-4，§7-5 要求掌握荷载作用下的超静定结构的求解
第八章位移法
重点：§8-2，§8-3，§8-4 要求掌握荷载作用下的超静定结构的求解
第十一章影响线及其应用
重点：§11-5，§11-7 要求掌握影响线的绘制，并利用影响线求量值
四、分析、计算题考试范围
1、平面体系的机动分析；
2、静定平面刚架的内力图；
3、静定结构的位移计算；
4、多跨静定梁影响线的绘制；
5、用力法作超静定结构的弯矩图；
6、用位移法作超静定结构的弯矩图。
