1楼层浇筑过程仿真分析/PREP7!定义单元类型、实常数、截面参数ET,1,BEAM188ET,2,SHELL63MP,EX,1,3.25E10 !定义C40混泥土材料属性MP,PRXY,1,0.17MP,DENS,1,2800MP,EX,2,3.0E10 !定义C30混泥土材料属性MP,PRXY,2,0.17MP,DENS,2,2800MP,EX,3,3.0E10MP,PRXY,3,0.167MP,DENS,3,2800SECTYPE,1,BEAM,RECT !框架柱截面特性，设定为矩形截面梁SECDATE,1,1 ！梁宽1，高1SECTYPE,2,BEAM,RECT !外框架梁截面特性SECDATA,0.3,0.5SECTYPE,3,BEAM,RECT !内框架梁截面特性SECDATA,0.4,0.7SECTYPE,4,BEAM,RECT !次梁截面特性SECDATE,0.2,0.4R,2,0.2 !定义楼板及外墙厚度R,3,0.3 !定义筒体单元实常数!建模K,3000,22,8,72k,4000,1000K,,KFILL,1,12KGEN,5,1,12,,,4 KGEN,11,1,60,,,,3!建立框架柱模型*DO,I,1,541,60L,I,I+60*ENDDOLGEN,3,1,10,1,8,,,2 LGEN,2,1,30,1,,16,,48 LGEN,2,1,10,1,,8,,24 LGEN,2,21,30,1,,8,,24 LGEN,2,1,80,1,28,,,7 LATT,1,,1,,4000,,1 LESIZE,ALL,2 LMESH,ALLLSEL,U,,,ALL!建立外环梁模型L,61,65L,65,89L,89,92L,92,68L,68,72L,72,120L,120,109L,109,61LGEN,10,161,168,1,,,3,60 LATT,1,,1,,4000,,2 LESIZE,ALL,2 LMESH,ALLLSEL,U,,,ALL!建立内框架梁模型L,63,111L,85,89L,89,113L,70,118L,92,96L,92,116LGEN,10,241,246,1,,,3,60 LATT,1,,1,,3000,,3 LESIZE,ALL,2 LMESH,ALLLSEL,U,,,ALL！建立次梁模型L,62,110L,64,112L,69,117L,97,108L,73,77L,80,84L,90,102L,91,103LGEN,10,301,309,1,,,3,60 LATT1,,1,,3000,,4 LESIZE,ALL,2 LMESH,ALLALLS!建立楼层板模型*DO,I,61,64A,I,I+1,I+13,I+12*ENDDOAGEN,4,1,4,1,,4,,12*DO,I,68,71,1A,I,I+1,I+13,I+12*ENDDOAGEN,4,17,20,1,,4,,12*DO,I,89,91,1A,I,I+1,I+13,I+12*ENDDOAGEN,10,1,35,1,,,3,60 A,653,656,644,641 AATT,2,2,2AESIZE,ALL,2AMESH,ALLASEL,U,,,ALL!建立外墙模型并划分网格*DO,I,61,64,1A,I,I+1,I+61,I+60*ENDDO*DO,I,89,91,1A,I,I+1,I+61,I+60*ENDDO*DO,I,68,71,1A,I,I+1,I+61,I+60*ENDDO*DO,I,109,112,1A,I,I+1,I+61,I+60*ENDDO*DO,I,116,119,1A,I,I+1,I+61,I+60*ENDDO*DO,I,61,97,12A,I,I+12,I+72,I+60*ENDDO*DO,I,65,77,12A,I,I+12,I+72,I+60*ENDDO*DO,I,68,80,12A,I,I+12,I+72,I+60*ENDDO*DO,I,72,108,12A,I,I+12,I+72,I+60*ENDDOAGEN,9,352,382,,,,3,60 AATT,3,2,2AESIZE,ALL,2 AMESH,ALLASEL,U,,,ALL!建立筒体模型A,53,56,656,653A,41,44,644,641AATT,1,3,2ESIZE,1,0MSHAPE,0,2DMSHKEY,1AMESH,ALLASEL,U,,,1A,41,53,653,641A,44,56,656,644AATT,1,3,2ESIZE,1,0MSHAPE,0,2DMSHKEY,1AMESH,ALLNUMMRG,ALLNUMCMP,ALLALLSELSA VEFINISH!至此，模型已经全建立完毕！进入求解模块/SOLUANtYPE,STATICDELTIM,0.1,0.05,0.2AUTOTS,ONNLGEOM,ONPRED,ONLNSRCH,ONNSEL,S,LOC,Z,0D,ALL,ALLACEL,,,10!开始施工过程的模拟ESEL,ALLEKILL,ALLESEL,ALLNSEL,ALLD,ALL,ALL!首先修建柱子和梁，同事再修建楼板！将柱、梁和楼板所属的单元激活，并删除其全部约束ESEL,S,TYPE,,1NSLE,SNSEL,R,LOC,Z,0,3ESLN,R,1EALIVE,ALLNSLE,SDDELE,ALL,ALLALLSESEL,S,MAT,,2NSLE,SNSEL,R,LOC,Z,0,3ESLN,R,1EALIVE,ALLNSLE,SDDELE,ALL,ALLALLSNSEL,R,LOC,Z,0D,ALL,ALLNSEL,ALLESEL,ALLSOLVE!激活第二至第十层的柱、梁和楼板单元*DO,I,2,10,1ESEL,S,TYPE,,1NSLE,SNSEL,R,LOC,Z,3*(I-1),3*IESLN,R,1EALIVE,ALLNSLE,SDDELE,ALL,ALLALLSESEL,S,MAT,,2NSLE,SNSEL,R,LOC,Z,3*(I-1),3*IESLN,R,1EALIVE,ALLNSLE,SDDELE,ALL,ALLNSEL,ALLESEL,ALLSOLVE*ENDDO!至此，梁、柱和楼板施工完毕!以下进行外墙及隔墙的施工ESEL,S,MAT,,3 NSLE,SNSEL,R,LOC,Z,0,3 ESLN,R,1 EALIVE,ALL NSLE,S DDELE,ALL,ALL ALLSESEL,S,MAT,,1 NSLE,SNSEL,R,LOC,Z,0,3 ESLN,R,1 EALIVE,ALL NSLE,S DDELE,ALL,ALL ALLSNSEL,S,LOC,Z,0 DDELE,ALL,ALL NSEL,ALL ESEL,ALL SOLVE!激活第二至第十层的墙面单元*DO,I,2,10,1ESEL,S,MAT,,3NSLE,SNSEL,R,LOC,Z,3*(I-1),3*I ESLN,R,1EALIVE,ALLNSLE,SDDELE,ALL,ALLALLSESEL,S,MAT,,1NSLE,SNSEL,R,LOC,Z,3*(I-1),3*I ESLN,R,1EALIVE,ALLNSLE,SDDELE,ALL,ALLNSEL,ALLESEL,ALLSOLVE*ENDDOFINISH!求解过程结束!进入通用后处理器查看结果/POST1PLNSOL,U,XPLNSOL,U,yPLNSOL,U,zPLNSOL,S,XPLNSOL,S,YPLNSOL,S,Z!查看柱子和梁的轴力，剪力和弯矩ESEL,S,TYPE,,1ETABLE,IF,SMISC,1 !定义轴力单元列表1 ETABLE,JF,SMISC,7 !定义轴力单元列表2 ETABLE,II,SMISC,2 !定义剪力单元列表1 ETABLE,JI,SMISC,8 !定义剪力单元列表2 ETABLE,IM,SMISC,6 !定义弯矩单元列表1 ETABLE,JM,SMISC,12 !定义弯矩单元列表2 PLETAB,IF,NOA V !显示轴力单元列表1 PLETAB,JF,NOA V !显示轴力单元列表2 PLETAB,II,NOA V !显示剪力单元列表1 PLETAB,JI,NOA V !显示剪力单元列表2 PLETAB,IM,NOA V !显示弯矩单元列表1 PLETAB,JM,NOA V !显示弯矩单元列表2 FINISH2.斜拉桥三维仿真分析/filname,cable-stayed bridge,1 keyw,pr_struc,1/prep7!定义单元类型!定义材料属性mp,ex,1,3.5e10mp,prxy,1,0.17mp,dens,1,2500mp,ex,2,10e15mp,prxy,2,0mp,dens,2,0mp,ex,3,1.9e10mp,prxy,3,0.25mp,dens,3,1200mp,damp,3,0.5!定义实常数!定义实常数r,1,25.6,5.46,546.133,16,1.6r,2,16,29.417,15.394,3.4,4.7r,3,54,364.5,162,6,9r,4,40,213.3,83.3,5,8r,5,1,1/12,1/12,1,1r,6,0.012,0.012 !索的!创建节点和单元!建立主梁节点/view,1,1,1,1/angle,1,270,xm,0/replot*do,i,1,59 !此循环用于建立主梁的半跨节点x=-174*2+(i-1)*6 !最左端x=174*2，x=0左边的节点x坐标值，间距为6y1=-14 !桥面宽28米，故左边节点为-14y2=14 !桥面宽28米，故右边节点为-14n,3*(i-1)+1,x !建立主梁节点3*（i-1）+1为节点号n,3*(i-1)+2,x,y1 !以下两行建立桥面两边节点n,3*i,x,y2 !能想出这种建模命令的绝对是编程高手，哈哈*enddo !完全可以先建立端部的三个节点，然后用这三个节点在x 方向上复制59份，间距为6!建立主梁单元type,1real,1mat,1*do,i,1,58,1 !以下循环建立建立桥面中线主梁单元j=3*(i-1)+1e,j,j+3*enddo!建立鱼刺刚横梁type,1real,5mat,2j2=3*ie,j,j1e,j,j2*enddo!建立半跨主塔i=59*3 !变量用于记录桥面的节点数，即至此已经建立了59*3个节点了，用于指导以后设定节点的编号n,i+1,-174,-10,-30 !以下两行记录塔脚节点n,i+2,-174,10,-30n,i+3,-174,-15 !以下两行用于建立与桥面齐高的主塔节点n,i+4,-174,15*do,j,1,5,1 !以下循环用于建立索塔在桥面以上的节点k=i+4+jn,k,-174,0,60+(j-1)*18*enddo!建立下索塔单元type,1real,4mat,1e,i+1,i+3 !以下用于建立主塔在桥面以下的两根塔柱单元e,i+2,i+4!建立中索塔单元type,1real,3mat,1e,i+3,i+5 !以下用于建立倒Y分叉点到桥面间的两根塔柱单元e,i+4,i+5!建立上索塔单元type,1real,2mat,1*do,j,1,4,1 !以下用于建立倒Y分叉点以上的塔柱单元k=i+4+je,k,k+1*enddo!建立与塔的倒Y分叉点链接的索单元type,2real,6mat,3e,i+5,89e,i+5,90!建立主塔倒Y分叉点以上第一个张拉点连接的索单元*do,j,1,8,1!此循环用于建立主塔倒Y分叉点以上第一个张拉点连接的所有索单元，共32个e,i+6,89+3*je,i+6,89-3*je,i+6,90+3*je,i+6,90-3*j!建立与主塔的其他三个张拉点连接的单元*do,k,1,3,1*do,j,1,7,1e,i+6+k,113+(k-1)*21+3*j !一共有28个索单元连接在每个张拉点上e,i+6+k,65-(k-1)*21-3*je,i+6+k,114+(k-1)*21+3*je,i+6+k,66-(k-1)*21-3*j*enddo*enddo!生成全桥模型节点i=i+9 !记录半跨的所有节点数nsym,x,i,all !用映射法直接建立另半跨节点esym,,i,all !用映射法直接建立另半跨单元nummrg,all !合并所有节点和单元!建立索塔连接横梁单元type,1real,5mat,2j=ii=i-9n,1000,-174e,1000,i+3e,1000,i+4n,2000,174e,2000,i+3+je,2000,i+4+j!施加主塔的四个脚上的全约束nsel,s,loc,z,-30d,all,allallsel!在左桥端施加y,z约束nsel,s,loc,x,-348 !仅给左端主梁施加约束nsel,r,loc,y,0d,all,uyd,all,uzallsel!在右桥端施加y约束nsel,s,loc,x,348 !仅给右端主梁施加约束nsel,r,loc,y,0d,all,uyallselnumcmp,all!施加重力场acel,,,9.8!耦合节点,耦合跨中由于对称而重复的单元节点以及两主塔上塔横梁和主梁的重合节点，cpintf,uzcpintf,rotxcpintf,rotz!成桥状态的确定!静力的初步计算!直接进行静力计算/solusolvefinish!得到最大位移为1.288m，由于偏差太大需要重新计算（与事实不符）!修改实常数后重新计算：令r,6,0.012,0.012,即给索以预应变0.012/solu !为了将计算应力用于下面的动力分析，这里打开预应力和集中质量设置开关lumpm,onpstres,onsolvefinish!求得最大位移为0.0329m，说明已经达到成桥状态要求,(与事实不符)!模态分析!分析设置/soluantype,2!MODOPT,LANB,20!EQSLV,SPARMXPAND,10, , ,0LUMPM,1PSTRES,1MODOPT,LANB,20,0,100, ,OFFUPCOORD,1,ON !更新模型计算坐标，目的是为了将预应力效应准确的应用能够到模态分析上来!分析设置完毕solvefinish!激励耦合分析!恢复成桥静力计算结果RESUME, cable-stayedbridge,db, !路径：utility menu>file>resume jobname.db!生成地震激励向量，将记事本格式的地震波数据调入到工作目录下,并执行以下命令*DIM,aay1,ARRAY,2,50,1*DIM,aaz1,ARRAY,2,50,1*CREATE,ansuitmp*VREAD,aay1(1,1),'tjx','txt',' ',50(e9.3,e11.3)/INPUT,ansuitmp*CREATE,ansuitmp*VREAD,aaz1(1,1),'tjy','txt',' ',50(e9.3,e11.3)*END/INPUT,ansuitmp!输入车辆激励波，Z=1000*cos(10*t).车子跨越一个单元的时间为0.1秒（速度216公里/小时），全桥共696米，历时11.6秒，纵向共116个单元，117个节点n=117 !定义向量维数*dim,fcar,array,n !定义车载荷向量*do,i,1,n,1 !以下循环为生成车载荷数据，即向“farc”矩阵中写入数据tt=(i-1)*0.1fcar(i)=1000*cos(10*tt)*enddo!输入风载荷激励p=50*sin(1.5*t)。

第一章ANSYS与结构分析1.1 ANSYS功能与软件结构工程和制造业的生命力在于产品的创新，而计算机的发展和广泛应用大大提高了产品开发、设计、分析和制造的效率和产品性能，用计算机对设计产品实时或进行随后的分析称为计算机辅助工程。

即CAE（Computer Aided Engineering）。

该技术是由计算机技术和工程分析技术相结合形成的新兴技术，它涉及计算力学、计算数学、结构动力学、数字仿真技术、工程管理学与计算机技术等学科。

随着有限元理论和计算机硬件的发展，CAJ软件和技术越来越成熟，已逐渐成为工程师实现工程创新和产品创新的得力助手和有效工具。

大型通用CAE软件可对多种类型功能和产品物理力学性能进行分析，其应用范围及其广泛，如ANSYS、ADINA、NASTRAN、MARC、ABAQUS、ADAMS、I-DEAS、SAP 等。

ANSYS软件是融结构、流体、电磁场、声场和热场分析于一体的大型大型通用有限元分析软件，可广泛应用于土木、地质、矿业、材料、机械、仪器仪表、热工电子、水利、生物医学和原子能等工程的分析和科学研究。

它可在大多数计算机和操作系统（如Windows、UNIX、Linux、HP-UX等）中运行，可与大多数CAD软件接口。

1970年，Dr.John.Swanson成立了Swanson Analysis System，Inc，后来重组后改称AN-SYS公司，总部设在美国宾西法尼亚州的匹兹堡。

近几年来，ANSYS 软件发展迅速，功能不断增强，目前最高版本为11.0beta。

1.1.1 ANSYS软件的技术特点ANSYS的主要技术特点如下：（1）强大的建模能力：仅靠ANSYS本身就可建立各种复杂的几何模型，可采用自底向上、自顶向下或两者混合建模方法，通过各种布尔运算和操作建立所需几何实体。

（2）强大的求解能力：ANSYS提供了数种求解器，主要类型有迭代求解器（预条件共轭梯度、雅可比共轭梯度、不完全共轭梯度），直接求解器（波前、稀疏矩阵）、特征值求解法（分块Lanczos法、子空间法、凝聚发、QR阻尼法）、并行求解器(分布式并行、代数多重网格)等,用户可根据问题类型选择合适的求解器。

ANSYS在土木工程中的应用
ANSYS是一个广泛应用的工程仿真软件，可以用于各种不同领域的工程仿真分析，包括土木工程。

土木工程是应用科学的一个分支领域，涉及到建筑物、桥梁、隧道、道路等基础设施的设计、建造和维护。

ANSYS在土木工程中的应用主要有以下几个方面：
1. 结构分析：ANSYS可以用来分析建筑物、桥梁、隧道等结构的受力和变形情况。

通过建立结构的有限元模型，并施加适当的边界条件和荷载，可以得到结构的应力、应变、位移等参数。

这对于结构的设计、优化和安全评估非常重要。

2. 地基工程：ANSYS可以用来分析地基的承载力和沉降性能。

通过建立地基的有限元模型，并考虑土壤的非线性行为，可以模拟地基承载力的传递、土壤的沉降过程等。

这对于土木工程中的地基基础设计和土壤加固方案的选择非常有帮助。

4. 流体-结构耦合分析：ANSYS可以用来分析涉及流体和结构相互作用的问题。

比如在桥梁工程中，桥墩通常会受到水流的冲击，这会影响其稳定性。

通过将流体和结构耦合起来，可以分析水流对桥墩的冲击力和振动响应的影响。

这对于土木工程中的涉水工程设计和水利工程的设计与评估非常重要。

以上只是ANSYS在土木工程中的一些应用领域的简要介绍，实际上ANSYS的应用范围非常广泛，可以满足土木工程的各种仿真分析需求。

通过使用ANSYS，土木工程师可以更好地理解和评估不同结构和土壤的力学行为，提高设计的安全性和可靠性。

有限元分析软件ANSYS简介1、ANSYS程序自身有着较为强大三维建模能力，仅靠ANSYS的GUI(图形界面)就可建立各种复杂的几何模型;此外，ANSYS还提供较为灵活的图形接口及数据接口。

因而，利用这些功能，可以实现不同分析软件之间的模型转换。

“上海二十一世纪中心大厦”整体分析曾经由日本某公司采用美国ETABS软件计算，利用他们已经建好的模型，读入ANSYS并运行之，可得到计算结果，从而节省较多的工作量。

2、ANSYS功能(1)结构分析静力分析 - 用于静态载荷. 可以考虑结构的线性及非线性行为，例如: 大变形、大应变、应力刚化、接触、塑性、超弹及蠕变等.模态分析 - 计算线性结构的自振频率及振形. 谱分析是模态分析的扩展，用于计算由于随机振动引起的结构应力和应变 (也叫作响应谱或 PSD).谐响应分析 - 确定线性结构对随时间按正弦曲线变化的载荷的响应.瞬态动力学分析 - 确定结构对随时间任意变化的载荷的响应. 可以考虑与静力分析相同的结构非线性行为.特征屈曲分析 - 用于计算线性屈曲载荷并确定屈曲模态形状. (结合瞬态动力学分析可以实现非线性屈曲分析.)专项分析: 断裂分析, 复合材料分析，疲劳分析用于模拟非常大的变形，惯性力占支配地位，并考虑所有的非线性行为.它的显式方程求解冲击、碰撞、快速成型等问题，是目前求解这类问题最有效的方法. (2)ANSYS热分析热分析之后往往进行结构分析,计算由于热膨胀或收缩不均匀引起的应力. ANSYS功能:相变 (熔化及凝固), 内热源 (例如电阻发热等)三种热传递方式 (热传导、热对流、热辐射)(3)ANSYS电磁分析磁场分析中考虑的物理量是磁通量密度、磁场密度、磁力、磁力矩、阻抗、电感、涡流、能耗及磁通量泄漏等.静磁场分析 - 计算直流电(DC)或永磁体产生的磁场.交变磁场分析 - 计算由于交流电(AC)产生的磁场.瞬态磁场分析- 计算随时间随机变化的电流或外界引起的磁场电场分析用于计算电阻或电容系统的电场. 典型的物理量有电流密度、电荷密度、电场及电阻热等。

ANSYS结构分析基础篇一、总体介绍进行有限元分析的基本流程：1.分析前的思考1)采用哪种分析静态,模态,动态...2)模型是零件还是装配件零件可以form a part形成装配件,有时为了划分六面体网格采用零件,但零件间需定义bond接触3)单元类型选择线单元,面单元还是实体单元4)是否可以简化模型如镜像对称,轴对称2.预处理1)建立模型2)定义材料3)划分网格4)施加载荷及边界条件3.求解4.后处理1)查看结果位移,应力,应变,支反力2)根据标准规范评估结构的可靠性3)优化结构设计高阶篇：一、结构的离散化将结构或弹性体人为地划分成由有限个单元,并通过有限个节点相互连接的离散系统;这一步要解决以下几个方面的问题:1、选择一个适当的参考系,既要考虑到工程设计习惯,又要照顾到建立模型的方便;2、根据结构的特点,选择不同类型的单元;对复合结构可能同时用到多种类型的单元,此时还需要考虑不同类型单元的连接处理等问题;3、根据计算分析的精度、周期及费用等方面的要求,合理确定单元的尺寸和阶次;4、根据工程需要,确定分析类型和计算工况;要考虑参数区间及确定最危险工况等问题;5、根据结构的实际支撑情况及受载状态,确定各工况的边界约束和有效计算载荷;二、选择位移插值函数1、位移插值函数的要求在有限元法中通常选择多项式函数作为单元位移插值函数,并利用节点处的位移连续性条件,将位移插值函数整理成以下形函数矩阵与单元节点位移向量的乘积形式;位移插值函数需要满足相容协调条件,采用多项式形式的位移插值函数,这一条件始终可以满足;但近年来有人提出了一些新的位移插值函数,如：三角函数、样条函数及双曲函数等,此时需要检查是否满足相容条件;2、位移插值函数的收敛性完备性要求：1 位移插值函数必须包含常应变状态;2位移插值函数必须包含刚体位移;3、复杂单元形函数的构造对于高阶复杂单元,利用节点处的位移连续性条件求解形函数,实际上是不可行的;因此在实际应用中更多的情况下是利用形函数的性质来构造形函数;形函数的性质：1相关节点处的值为 1,不相关节点处的值为 0;2形函数之和恒等于 1;这里我们称为的相关节点, 为的相关节点,其它点均为不相关节点;三、单元分析目的：计算单元弹性应变能和外力虚功;使用最小势能原理,需要计算结构势能,由弹性应变能和外力虚功两部分构成;结构已经被离散,弹性应变能可以由单元弹性应变能叠加得到,外力虚功中的体力、面力都是分布在单元上的,也可以采用叠加计算;2、计算单元外力功从前面推导可以看出：单元弹性应变能可计算的部分只有单元刚度矩阵,单元外力虚功可计算的部分只有单元等效体力载荷向量和等效面力载荷向量;在实际分析时并不需要进行上述推导,只需要将假定的位移插值函数代入本节推导得出的单元刚度矩阵、等效体力载荷向量和等效面力载荷向量的计算公式即可;所以我们说有限元分析的第三步是计算单元刚度矩阵、等效体力载荷向量和等效面力载荷向量;几点说明：1单元刚度矩阵具有正定性、奇异性和对称性三各重要特性;所谓正定性指所有对角线元素都是正数,其物理意义是位移方向与载荷方向一致；奇异性是说单元刚度矩阵不满秩是奇异矩阵,其物理意义是单元含有刚体位移；对称性是说单元刚度矩阵是对称矩阵,程序设计时可以充分利用;2按照本节公式计算的单元等效体力载荷向量和等效面力载荷向量称为一致载荷向量;实际分析时有时也采用静力学原理计算单元等效体力载荷向量和等效面力载荷向量,实际应用表明在大多数情况下,这样做可以简化计算,同时又基本上不影响分析结果;二、预处理总述1、实体分析可是3D或2D,3D分析采用的高阶单元SOLID186或SOLID187划分的四面体TET 或六面体HEX单元,2D分析采用的高阶单元的三角形TRI或四边形QUA单元,2D分析时需要在创建项目时在GEOMETRY的分析类型项选择2D,实体分析得每个节点结构上只有3个自由度,如下图所示2、面体分析几何上是2D但离散元是3D,通常面体厚度给予赋值;面体网格划分采用壳单元,具有6个自由度;3、线体几何上是1D,离散元是3D,截面形状可通过line body进行设置,线体网格划分采用梁单元,具有6个自由度;4、同个part下的所有body共享相交边界,网格划分时共用交界上的节点,不需要设置接触;5、NameSelection的使用技巧,在model模块下,可点击右键insert NameSelection,一般Nameselection的选择方法可用几何选取,直接在模型上鼠标点选;另一种实用的选取方法为Worksheet,可以添加多种条件进行筛选,模型划分网格后,可以精确到对每个单元的选取;三、网格划分1、relevance选项控制网格的精度,值在-100到100间,越小越粗糙,越大越精密;relevance center 控制relevance中间点的精度,element size控制整个模型的最大单元尺寸;2、网格的高级尺寸控制a)接近度和曲度结合控制b)曲度c)邻近度d)固定尺寸曲度对于一些含曲线特征的几何体,可以控制其划分网格的精密度邻近度可以控制某个区域两个邻近的几何特征间的网格划分密度2、网格的高级选项形状检测：标准力学-线性分析、模态和热分析进阶力学-大变形分析、材料的非线性分析3、局部网格划分控制Method 选择Automatic 首先若能SWEEP则选用sweep划分HEX网格,否则选用patchconforming划分TET网格;四面体TET网格划分有两种方法：patchconforming和patch independent;对于不能通过sweep得到六面体的几何体可以选用Hex dominant或者Multizone划分方法4、尺寸控制Sizing可以通过element size单元最大尺寸、Number of divisions每个边的单元数量、Sphere of influence控制影响区,可设置影响半径来调节网格划分尺寸;Contact sizing可设置接触面的尺寸;5、其他设置element refinement可设置选择几何体的网格密度加密倍数；mapped face meshing 可设置映射面生成结构化网格；可通过side、corner、end点的定义来设置映射策略;inflation control设置膨胀层,主要用于流体分析的边界层划分;pinch 可以移出一些不必要的小的几何特征,划分网格时可以去掉一些小的凸起部分;划分网格前有个小圆台采用pinch划分网格后没有凸台Master选择蓝色线,Slave选择红色线,tolerance的值要比凸台的高度大;6、虚拟拓扑的应用虚拟拓扑有助于优化几何模型,可以合并面,分割面或边来提高网格划分质量;虚拟拓扑可以自动控制虚拟拓扑合并面虚拟拓扑分割边虚拟拓扑设置：behavior可以设置拓扑搜寻深度;7、子模型的应用当原几何模型较大,网格数量有限,为了对模型局部进行更精确的计算分析,可以采用子模型;子模型的一般创建方法：先对整体模型项目A进行分析计算,然后copy原项目得到项目B,对项目B中几何进行切割细化网格,将项目A的solution栏拖到Setup栏,最好在B项目求解设置下的submodeling 插入边界条件,子模型的切割边界应远离高应力区;四、静力学分析线弹性静力分析假设：a)各向同性线弹性材料b)小变形理论c)无时间、无阻尼效应1、point mass,质量点可以通过坐标或选择几何面、线、点加载在几何体上,质量点只受Acceleration,Standard earth gravity,Rotational velocity影响;2、求解设置可设置求解步数,定义每步的终止时间,静力分析中的time只是一个跟踪量求解器选择：自动,直接求解Direct,迭代求解Iterative弱弹簧的使用：为了满足静止约束,程序可自动添加弱弹簧,可以在结果中查看弱弹簧的反力,应该是一个很小的值,并不影响结构的应力分析;惯性释放：当物体受力不平衡产生加速度时,利用惯性释放可以产生一个惯性力进行静力分析,惯性释放只能用于线性结构分析;惯性释放下的应力：静力平衡下的应力3、施加载荷加速度、角速度、压力、力,静水压力模拟水压轴承力Bearing Load,施加在整个圆柱面上;remote force定义力的作用点螺栓预紧力Bolt Pretension施加在圆柱面上,可以定义预紧力或伸长量;Thermal condition,计算热应力,需要设置reference temperature4、施加约束Fix support 约束点、线、面的所有自由度;Displacement 位移约束Elastic Support 无摩擦的弹性支持面Frictionless Support,约束面的法向运动,作用在平面上等同于对称边界条件作用在圆柱面上约束径向运动cylindrical support 只作用在圆柱面上,可以设轴向,径向,切向三个自由度compression only support 基于罚函数方法对目标面建立一个刚性接触面simply supported 作用于点或边,面体或线体,约束所有平动除了转动自由度Fixed rotation 约束转动,放开平动nodal load and support 必须通过name selection 来选取nodetools-Solve process settings可以设置求解用的计算机CPU数五、接触基本设置接触是一种高度非线性特征,接触一般通过接触对描述,包括接触面contact和目标面target,程序一共有5种接触方式,其主要特征如下：Bonded 和 no separation 都是线性接触,bonded使两个接触面固定在一起,无间隙不能相对滑动而no separation 允许有较小的滑动,其他接触都是非线性;contact 接触行为behavior分为对称和非对称两种行为;接触面的处理interface treatment：adjust to touch程序自动取消两个接触面的间隙; add offset 可以设置偏移量,正值使两个接触面靠近可以模拟过盈配合,负值使两个接触面远离;Pinball region 可以设置判断接触区域的大小,当两个面都进入pinball region时程序则判定为发生接触;mesh connections建立网格连接connection worksheet表格查看连接信息joint 定义约束副,共有九种约束形式来约束body-body 或者body-ground;定义joint时需要定义reference和mobile regions,几何窗口左边显示的自由度,其中灰色的是被约束的,彩色的是自由的joint configure可以定义约束的初始状态Set定义初设状态,revert恢复原始状态;对于旋转面或圆柱面的约束类型,可以定义扭转刚度和扭转阻尼;大多数joints都可以通过stops来定义他的运动区域spring and beam：spring可以通过弹簧来连接body,可以定义初始值和弹簧刚度,beam可以定义材料和圆形截面半径;六、remote边界条件1、Remote boundary conditions provide a means to apply a condition whose center of action is not located where the condition is scoped , “remotely”.Remote 边界条件包括 point mass,springs,joints,remote displacement,remote force and moment loads;所有的remote边界条件都是采用MPC约束方程进行计算,几何行为可以设置为rigid,deformable and coupled,remote计算更耗时;设置remote边界一般先定义remote point,可以直接选择几何特征或给定坐标定义,也可以在定义remote边界条件时通过右键“promote remote point”定义;2、behavior controlrigid,deformable and coupled3、pinball control 可以通过pinball大小来定义约束方程的数量4、constraint equations 可以多个remote point间的相互约束关系;七、MultiStep的设置应用1、对于多步分析中的每一步,软件都作为一个独立的分析过程,载荷约束都可以单独设置;对于某些载荷或约束可以通过右键激活或抑制该步当查看计算结果选择两个载荷步之间的时间节点时,如0与1步的,则程序通过线性插值的方式得到的计算结果;2、Solution Combination结果组合Solution Combination可以通过不同的计算环境共享几何网格进行组合Solution Combination也可以通过同一计算环境的不同载荷步进行组合八、模态分析自由振动其中K-刚度矩阵和M-质量矩阵是常量,忽略阻尼C和外力F,应用线弹性材料和小变形理论,结构可以是约束的或非约束的,φ为模态坐标是个相对量;1.结构载荷和热载荷步,非线性接触不适用于模态分析,但可以施加约束或预应力;2.可以定义求解阶数和频率范围;3.由于并没有外部激励,模态变形只是一个相对量,并且是一个质量归一化的量;4.拉伸预应力将会增大自然频率,而压缩预应力将会降低自然频率;九、稳态热分析1.不考虑瞬态影响,K和Q可以是常量也可以是温度的函数,可以施加固定温度的边界条件;壳单元不考虑厚度方向的温度变化,线单元不考虑截面上的温度变化;接触中热传递：如果接触是bonded或no separation,热传递将会发生在pinball区域内的表面热接触通过以下公式进行传热：TCC默认被设为一个较大的数值用来模拟完美传热,同样可以人为设置较低的数值来模拟热阻;2.边界条件heat flow 热流量j/s,可应用于点、线、面heat flux 热通量j/m2/s,只能应用于面2D时可用于线internal heat generation 热源j/m3/s 只能用于实体perfectly insulated 绝热,默认应用于所有未设置边界条件的地方temperature 恒定温度,应用于点、线、面、实体convection 对流只能应用于面,其中h-对流传热系数,Tam-环境温度,用户可以自己设置;radiation 热辐射其中σ-玻尔兹曼常数,程序自动给定；ε-发射率,用户输入;F-form factor角系数,当correlation设为To ambient-F=1,即所有的辐射能都与周围环境进行交换当correlation设为 surface to surface ,辐射能只参与面面之间的交换,这时你可以设置Enclosure每个辐射面应该设置相同的enclosure number和Enclosure type可设为open 或perfect,如果计算报错可将其设为open;十、结果处理1.编辑legendPlane可以通过鼠标左键拖曳生产剖切面,也可以通过局部坐标系的XY平面生产剖切面 Tool 可以通过Geometry selection查看选择几何特征的计算结果,也可以先定义一个局部坐标系,再通过coordinate system查看具体某点局部坐标系的原点的计算结果;chart and Table可以对多个计算结果进行图表分析,Alert可以设置报警值,如强度极限;Geometry可以添加path和surface,path可以通过局部坐标系,边,点来定义,surface可以通过局部坐标系定义;查看edge的结果可以通过鼠标右键Convert to path result转换成基于path的计算结果,把X轴设为S即可绘制关于位置的图表;另外利用path结果可以得到应力线性化用于应力评判;error可以通过高的能量差异区来鉴别几何网格的合理性;可以通过Convergence来判断网格是否足够8.应力奇点,结构分析时由于几何模型、载荷施加等因素常常会导致应力奇点,影响计算结果的准确性,我们通过审查收敛结果来避免应力奇点;如果应力奇异区并不是我们感兴趣的区域,我们可以只对感兴趣区域的计算结果定义收敛控制,如下图所示;ANSYS结构动态分析篇一、简介动态分析包括以下模块：模态分析,谐响应分析,随机振动分析,响应谱分析及瞬态分析;动态分析中结构的惯性、阻尼都扮演着重要角色;自由振动：结构的自然频率和振型激励振动：曲柄轴和其他的旋转机械地震冲击载荷：地震工况,爆炸随机振动：火箭发射,道路交通时间载荷：汽车碰撞,汽锤、水锤等以上每种情况都可以选择相应的动态模块进行分析;1、模态分析模态分析是用来确定结构的振动特性,如自然频率和振型,通常也是进行其他动态分析的先决条件;如汽车的固有频率应发动机频率,叶片在预应力下的振动特性;2、谐响应分析谐响应分析常用来分析结构在持续的简谐载荷下的响应,如转动机械的响应;3、响应谱分析响应谱分析通常用来分析建筑结构在地震工况下的响应;4、随机振动分析宇宙空间站、航天飞机等一般都要进行随机振动分析,以便能承受一段时间内不同频率下的随机载荷;5、瞬态分析动态分析各模块的特点如下：基本方程如下：其中只有瞬态分析允许非线性,包括几何非线性、接触非线性、材料非线性;二、阻尼概述阻尼定义：阻尼是导致振动不断减弱甚至停止的一种能量耗散机制;阻尼一般与材料性质,运动速度,振动频率有关;阻尼分为以下类型：粘性阻尼-缓冲器、减震器材料/固体/滞后阻尼-内摩擦库伦或干摩擦阻尼-滑动摩擦数值阻尼-人工阻尼1、瞬态分析和阻尼模态分析中结构阻尼矩阵C的完整表达式如下：α和β阻尼用来确定瑞利阻尼对于大多数结构来说,α阻尼可以忽略,这时因此对于给定的β,低频率阻尼小,高频率阻尼大;而对于给定的α,低频率阻尼大,高频率阻尼小;α和β阻尼可以通过定义材料时输入：也可以通过全局阻尼输入：2、在谐响应分析中的材料/固体/滞后阻尼全函数的谐响应分析和模态叠加法分析中的结构阻尼矩阵C的完整表达式为：同样,α,β,g可以通过定义材料输入也可以通过求解设置输入：3、模态叠加法分析模态叠加法中的阻尼控制在谐响应分析、瞬态分析、响应谱分析及随机振动分析中都支持以下表达式：4、数值阻尼数值阻尼并不是真实的阻尼,是人工抑制由高频结构产生的数值噪声;默认值为用来过滤掉虚假的高频模态;使用较小的值来过滤掉对最终结果影响较小的非物理响应;注意：数值阻尼只适用于瞬态分析;三、模态分析应用模态分析用来分析结构的振动特性自然频率和振型,是大多数动态分析得基础;假设和限制：结构是线性的M和K是常量.线性无阻尼的自由振动方程：假设{u}为简谐运动,则有因此求解行列式的特征值和特征向量;注意,{φ}为振型反应结构振幅的比例关系,可对质量矩阵进行正则化2、参与因子与有效质量参与因子：,其中{D}是笛卡尔坐标系中各个坐标轴单位位移响应;测量各个模态在各个方向运动的总质量,较大的值意味着该模态在该方向容易被激励;有效质量：理论上,各个方向的有效质量的总和应该等于结构的总质量,但取决于模态展开的数量;3、模态展开方法接触：由于模态分析时线性分析,只允许Bonded和No separation,其他接触程序视为无接触;4、阻尼模态分析特征值是复杂的,特征值的虚数部分表示自然频率,而实数部分衡量系统的稳定性,正值不稳定,负值稳定;模态展开方法：四、谐响应分析应用输入条件：简谐变化的载荷力,压力和位移,多个载荷应具有同样得频率,力和位移可以是同相或异相;假设和限制：结构具有固定的或与频率相关的刚度,阻尼,质量,不允许非线性；所有的载荷位移按相同频率做简谐变化;当施加的载荷的频率接近结构的自然频率时,发生共振；增加阻尼降低响应的振幅；阻尼较小的变化都会导致共振区响应的大幅变化；谐响应的运动方程如下：求解方法有两种：1、全函数法,直接求解矩阵方程;该方法求解准确,但速度慢于MSUP且耗资源,支持几乎所有的载荷和边界条件,其中加速度、轴承载荷、力矩相角只能为0;2、模态叠加法MUSP,对方程进行坐标变换{u}={φ}{y},将{M}和{K}变换成对角矩阵进行解耦,再求解n个解耦的方程{y},其中{C}必须是是对称矩阵,此方法需先进行模态分析;模态叠加法是一种近似求解,准确度取决了模态的展开阶数,一般比FULL法快;基本设置：cluster results-include residual vector-在模态叠加分析中,当施加的载荷激励高阶模态时,动态响应将会很粗糙;因此采用residual vector方法,除了采用模态的特征向量,还利用附件的模态转换向量来计算高阶频率;五、响应谱分析响应谱分析主要用来替代时程分析来确定结构对时间变化载荷的响应：如地震载荷,风载,海浪载荷,活塞载荷,火箭发动机振动等;对于多自由度长时程的分析往往通过响应谱分析来近似快速的求解最大响应;1、响应谱响应谱一般是单自由度系统在给定时程内的最大响应,该响应可以是位移,速度和加速度;多个不同频率相同阻尼的单自由度振荡器K,C,M就可以绘制响应谱,其中阻尼已经包含在响应谱中,也可以给定其他的阻尼绘制相应的响应谱;位移,速度,加速度响应谱之间是可以相互转换的,转换公式如下：2、分析类型响应谱分析分为单点响应谱SPRS分析和多点响应谱分析MPRS.SPRS-已知激励方向和频率的响应谱作用在所有的支撑点上,通常用来分析建筑结构的地震载荷;参与因子γ是对给定自然频率结构响应的量度,表征每个模态对特定方向的响应贡献多少;对于每个特征频率ω,谱值S都可以通过对数插值从响应谱中得到,但超过响应谱频率不会进行插值,而是取最近点的谱值;模态系数A,定义为放大系数来乘以特征向量来给出每个模态的实际位移,计算公式如下;响应R,计算公式如下如果系统有多个模态,那么应该对各个模态下的响应R进行叠加组合响应谱分析计算最大的位移和应力响应,它不能准确计算实际响应,因此有以下3种叠加方法SRSS,CQC和ROSE;SRSS:以下情况,SRSS法不再适用：1)考虑近间距自然频率的模态2)考虑部分或全刚度响应的模态3)包含未展开的高阶频率4、如果各阶模态频率有足够的间距,可以使用SRSS法叠加;评判各阶模态是否是近距频率,对于不同的阻尼比有不同的评判准则;对于阻尼比ζ≤2%,如果fi<fj,且fj≤,则是近距频率；对于阻尼比ζ＞2%,如果fi<fj,且fj≤1+5ζfi,则是近距频率;对于近距频率模态,可选用CQC或ROSE进行叠加,其中纠正系数0≤ε≤1,ε=0,不纠正；ε=1,全纠正；0<ε<1,部分纠正;CQC和ROSE计算公式中ε是基于模态的频率和阻尼计算得到;CQC计算公式如下ROSE计算公式如下5、响应谱中有两个特征频率fsp峰值频率和fzpa0周期加速度区域低频区<fsp,不考虑模态纠正除非有近距频率,可用SRSS,CQC或ROSE;中频区在fsp和fzpa之间,由周期区向刚性区转变,模态包含周期部分和刚性部分,通常用系数α将响应分为周期部分和刚性部分;α=0,周期；α=1,刚性；0<α<1,部分周期部分刚性;高频区>fzpa,刚性区,模态需要完全纠正;计算α有两种方法：Lindley-Yow和Gupta;Lindley-Yow法：α=αSa, α=ZPA/Sa,ZPA-0周期的加速度,Sa第i阶频率的加速度;当Sa<ZPA,α=0；Sa=ZPA, α=1；Sa>ZPA,随着Sa的减小α增大;Gupta法：α=αf,Lindley-Yow法中刚性响应影响所有的模态其对应的频率响应Sa>ZPA,但不应该用于其模态频率f<fsp；Gupta法中刚性响应影响所有的模态只有其频率f>f1=fsp,因此Gupta法适用大部分情况,应优先选用;6、刚性响应计算首先如前面描述的单独进行各个模态的响应计算,当打开刚性响应影响Rigid Response Effect时,这些模态响应R就不再是进行直接组合,而是分为周期Rp和刚性部分Rr;刚性响应系数α可选择Gupta或Lindley-Yow法计算;周期部分和刚性部分响应计算如下：然后分别进行组合叠加,对于周期部分响应Rp可用SRSS,CQC或ROSE方法进行叠加,如果含有近距频率模态时需要纠正不能使用SRSS法;刚性部分响应Rr进行代数和叠加即可最后将周期部分响应和刚性部分响应进行组合得到总的响应Rt7、缺省质量响应进行模态分析时,我们不可能展开所有模态来考虑结构100%的质量,因此我们关心的模态中所有质量占总质量的百分比即为有效质量比率,但展开的最高模态频率因远大于响应谱的fzpa,才能得到较为准确的分析结果;有时需要展开的模态阶数太多,我们可以通过模态分析计算缺省的质量将其进行额外的响应分析Missing Mass Response,这样就不必展开的模态频率要远大于fzpa;当f>fzpa,加速度响应是刚性的,因此可以进行静态的加速度分析;1)首先可以计算频率大于fzpa总的惯性力FT2)计算各个模态的惯性力3)计算各模态惯性力的合力。

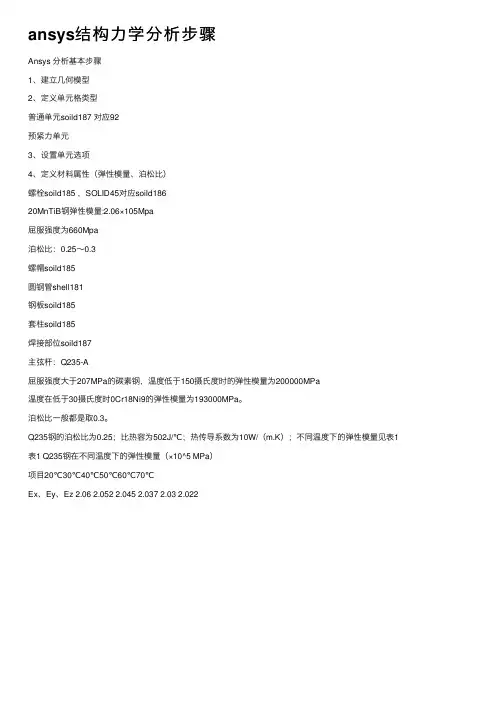

ansys结构⼒学分析步骤Ansys 分析基本步骤1、建⽴⼏何模型2、定义单元格类型普通单元soild187 对应92预紧⼒单元3、设置单元选项4、定义材料属性（弹性模量、泊松⽐）螺栓soild185 ，SOLID45对应soild18620MnTiB钢弹性模量:2.06×105Mpa屈服强度为660Mpa泊松⽐：0.25～0.3螺帽soild185圆钢管shell181钢板soild185套柱soild185焊接部位soild187主弦杆：Q235-A屈服强度⼤于207MPa的碳素钢，温度低于150摄⽒度时的弹性模量为200000MPa温度在低于30摄⽒度时0Cr18Ni9的弹性模量为193000MPa。

泊松⽐⼀般都是取0.3。

Q235钢的泊松⽐为0.25；⽐热容为502J/℃；热传导系数为10W/（m.K）；不同温度下的弹性模量见表1表1 Q235钢在不同温度下的弹性模量（×10^5 MPa）项⽬20℃30℃40℃50℃60℃70℃Ex、Ey、Ez 2.06 2.052 2.045 2.037 2.03 2.0225、划分⽹格给实体模型定义各部分单元属性⽹格类型和材料属性6、加载求解定义分析类型静态定义位移约束全约束值为0加载荷，输⼊数值⾯压⼒，1e5 100kn 约53MPa的压⼒1MPa=1N/mm2 加载⽅式和边界条件为：在下铰点处施加Cylindrical Support 边界条件，限制其径向和轴向⾃由度，放开切向⾃由度，左右可以摆动。

在上铰点处施加载荷。

7、求解8、后处理。

ANSYS结构分析指南第二章结构线性静力分析2.1 静力分析的定义静力分析计算在固定不变载荷作用下结构的响应，它不考虑惯性和阻尼影响--如结构受随时间变化载荷作用的情况。

可是，静力分析可以计算那些固定不变的惯性载荷对结构的影响(如重力和离心力)，以及那些可以近似为等价静力作用的随时间变化载荷(如通常在许多建筑规范中所定义的等价静力风载和地震载荷)的作用。

静力分析用于计算由那些不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移、应力、应变和力。

固定不变的载荷和响应是一种假定，即假定载荷和结构响应随时间的变化非常缓慢。

静力分析所施加的载荷包括：外部施加的作用力和压力稳态的惯性力(如重力和离心力)强迫位移温度载荷(对于温度应变)能流(对于核能膨胀)关于载荷，还可参见§2.3.4。

2.2 线性静力分析与非线性静力分析静力分析既可以是线性的也可以是非线性的。

非线性静力分析包括所有类型的非线性：大变形、塑性、蠕变、应力刚化、接触(间隙)单元、超弹性单元等。

本章主要讨论线性静力分析。

对非线性静力分析只作简单介绍，其详细论述见《ANSYS Structural Analysis Guide》§8。

2.3 静力分析的求解步骤2.3.1 建模首先用户应指定作业名和分析标题，然后通过PREP7 前处理程序定义单元类型、实常数、材料特性、模型的几何元素。

这些步骤是大多数分析类型共同的，并已在《ANSYS Basic Analysis Guide》§1.2 论述。

有关建模的进一步论述，见《ANSYS Modeling and Meshing Guide》。

2.3.1.1 注意事项在进行静力分析时，要注意如下内容：1、可以采用线性或非线性结构单元。

2、材料特性可以是线性或非线性，各向同性或正交各向异性，常数或与温度相关的：必须按某种形式定义刚度(如弹性模量EX，超弹性系数等)。

对于惯性载荷(如重力等)，必须定义质量计算所需的数据，如密度DENS。

ANSYS结构非线性分析指南(一到三章)屈服准则概念：1.理想弹性材料物体发生弹性变形时，应力与应变完全成线性关系，并可假定它从弹性变形过渡到塑性变形是突然的。

2.理想塑性材料（又称全塑性材料）材料发生塑性变形时不产生硬化的材料，这种材料在进入塑性状态之后，应力不再增加，也即在中性载荷时即可连续产生塑性变形。

3.弹塑性材料在研究材料塑性变形时，需要考虑塑性变形之前的弹性变形的材料这里可分两种情况：Ⅰ.理想弹塑性材料在塑性变形时，需要考虑塑性变形之前的弹性变形，而不考虑硬化的材料，也即材料进入塑性状态后，应力不再增加可连续产生塑性变形。

Ⅱ.弹塑性硬化材料在塑性变形时，既要考虑塑性变形之前的弹性变形，又要考虑加工硬化的材料，这种材料在进入塑性状态后，如应力保持不变，则不能进一步变形。

只有在应力不断增加，也即在加载条件下才能连续产生塑性变形。

4.刚塑性材料在研究塑性变形时不考虑塑性变形之前的弹性变形。

这又可分两种情况：Ⅰ.理想刚塑性材料在研究塑性变形时，既不考虑弹性变形，又不考虑变形过程中的加工硬化的材料。

Ⅱ.刚塑性硬化材料在研究塑性变形时，不考虑塑性变形之前的弹性变形，但需要考虑变形过程中的加工硬化材料。

屈服准则的条件：1.受力物体内质点处于单向应力状态时，只要单向应力大到材料的屈服点时，则该质点开始由弹性状态进入塑性状态，即处于屈服。

2.受力物体内质点处于多向应力状态时，必须同时考虑所有的应力分量。

在一定的变形条件（变形温度、变形速度等）下，只有当各应力分量之间符合一定关系时，质点才开始进入塑性状态，这种关系称为屈服准则，也称塑性条件。

它是描述受力物体中不同应力状态下的质点进入塑性状态并使塑性变形继续进行所必须遵守的力学条件，这种力学条件一般可表示为）＝Cf（σij又称为屈服函数，式中C是与材料性质有关而与应力状态无关的常数，可通过试验求得。

屈服准则是求解塑性成形问题必要的补充方程。

1.1 什么是结构非线性在日常生活中，经常会遇到结构非线性。

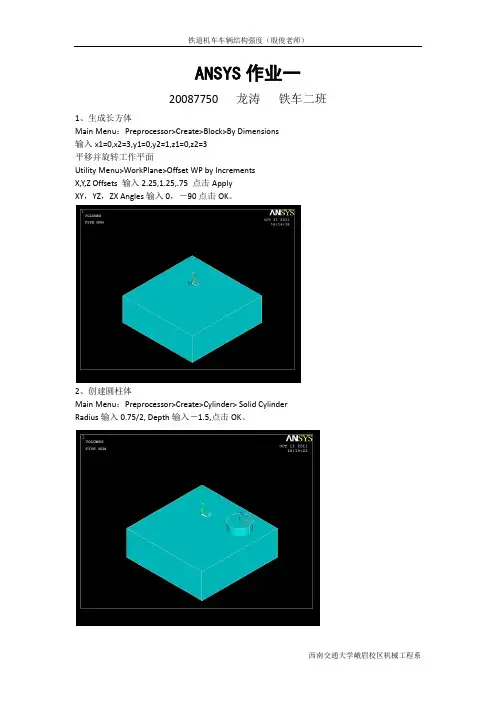

ANSYS作业一20087750 龙涛铁车二班1、生成长方体Main Menu：Preprocessor>Create>Block>By Dimensions输入x1=0,x2=3,y1=0,y2=1,z1=0,z2=3平移并旋转工作平面Utility Menu>WorkPlane>Offset WP by IncrementsX,Y,Z Offsets 输入2.25,1.25,.75 点击ApplyXY，YZ，ZX Angles输入0，－90点击OK。

2、创建圆柱体Main Menu：Preprocessor>Create>Cylinder> Solid CylinderRadius输入0.75/2, Depth输入－1.5,点击OK。

3、拷贝生成另一个圆柱体Main Menu：Preprocessor>Copy>Volume拾取圆柱体,点击Apply, DZ输入1.5然后点击OK4、从长方体中减去两个圆柱体Main Menu：Preprocessor>Operate>Subtract Volumes首先拾取被减的长方体，点击Apply,然后拾取减去的两个圆柱体，点击OK。

5、使工作平面与总体笛卡尔坐标系一致Utility Menu>WorkPlane>Align WP with> Global Cartesian。

6、创建支撑部分Utility Menu: WorkPlane -> Display Working Plane (toggle on)Main Menu: Preprocessor -> -Modeling-Create -> -Volumes-Block -> By 2 corners & Z在创建实体块的参数表中输入下列数值:WP X = 0WP Y = 1Width = 1.5Height = 1.75Depth = 0.75OK7、创建轴瓦支架的上部Main Menu: Preprocessor -> Modeling-Create -> Volumes-Cylinder -> Partial Cylinder + 在创建圆柱的参数表中输入下列参数:WP X = 0WP Y = 0Rad-1 = 0Theta-1 = 0Rad-2 = 1.5Theta-2 = 90Depth = -0.758、在轴承孔的位置创建圆柱体为布尔操作生成轴孔做准备Main Menu: Preprocessor -> Modeling-Create -> Volume-Cylinder -> Solid Cylinder + 1.) 输入下列参数:WP X = 0WP Y = 0Radius = 1Depth = -0.18752.) 拾取Apply3.) 输入下列参数:WP X = 0WP Y = 0Radius = 0.85Depth = -24.)拾取OK9、从轴瓦支架“减”去圆柱体形成轴孔.Main Menu: Preprocessor -> Modeling-Operate -> Subtract -> Volumes +1. 拾取构成轴瓦支架的两个体，作为布尔“减”操作的母体。

ansys结构仿真案例ANSYS是一款常用的结构仿真软件，可以对各种结构进行静力学、动力学、热力学等仿真分析。

下面列举10个以ANSYS结构仿真为题的案例，以展示其在不同领域的应用。

1. 桥梁结构分析：使用ANSYS对桥梁结构进行有限元分析，评估其受力性能和安全性，为工程设计提供依据。

可以对桥梁主要构件进行应力、变形、疲劳寿命等分析。

2. 建筑结构分析：通过ANSYS对建筑结构进行静力学分析，确定结构的承载能力和稳定性。

例如，可以分析高层建筑的抗震性能，优化结构设计，提高抗震安全性。

3. 飞机机翼结构分析：使用ANSYS对飞机机翼进行有限元分析，评估其受力性能和结构强度。

可以分析机翼的振动模态、应力分布等，优化结构设计，提高飞行安全性。

4. 汽车车身结构分析：通过ANSYS对汽车车身进行有限元分析，评估其受力性能和刚度。

可以分析车身的应力分布、变形情况，优化结构设计，提高车辆性能和安全性。

5. 器械设备结构分析：使用ANSYS对器械设备进行有限元分析，评估其受力性能和可靠性。

可以分析设备的应力分布、振动模态等，优化结构设计，提高设备性能和使用寿命。

6. 钢结构建筑分析：通过ANSYS对钢结构建筑进行有限元分析，评估其受力性能和稳定性。

可以分析结构的应力、变形、破坏模式等，优化结构设计，提高建筑的安全性和经济性。

7. 水力发电机组分析：使用ANSYS对水力发电机组进行有限元分析，评估其受力性能和效率。

可以分析机组的应力、变形、振动等，优化结构设计，提高发电机组的性能和可靠性。

8. 船舶结构分析：通过ANSYS对船舶结构进行有限元分析，评估其受力性能和强度。

可以分析船体的应力分布、变形情况，优化结构设计，提高船舶的航行性能和安全性。

9. 油井套管结构分析：使用ANSYS对油井套管进行有限元分析，评估其受力性能和耐久性。

可以分析套管的应力、变形、破坏模式等，优化结构设计，提高油井的开采效率和安全性。

10. 桩基础结构分析：通过ANSYS对桩基础结构进行有限元分析，评估其受力性能和稳定性。

ANSYS在土木工程中的应用ANSYS是一款用于实现工程模拟的软件，通过该软件可以进行各种各样的工程计算，其中包括了土木工程方面的计算。

在土木工程中，ANSYS可以被用来进行结构分析、耐震分析、地基处理、地铁隧道的建模与分析等方面的计算。

本文将重点介绍ANSYS在土木工程中的应用。

1. 结构分析在土木工程中，结构分析是非常重要的一个环节。

通过结构分析可以了解到工程的安全性和稳定性等关键参数，一旦发现问题，可以及时进行相应的处理。

ANSYS在结构分析方面具有非常强大的计算能力，可以对各种类型的结构体进行分析，其中包括了桥梁、建筑、隧道等结构。

可以利用ANSYS提供的各种工具对结构体内部的应力和变形进行研究，同时可以进行结构的优化设计。

2. 耐震分析耐震分析是一种针对建筑结构的地震响应分析，其目的是确定建筑结构在地震发生时的力学响应情况。

ANSYS可以用来模拟地震发生时建筑结构的响应情况，从而判断建筑结构的抗震性能是否符合设计要求。

利用ANSYS可以得到不同地震强度下结构体的应力及变形情况，进而评估建筑的稳定性。

ANSYS还提供了各种耐震性能指标的计算功能，比如剪重比、弯矩角等指标。

3. 地基处理在土木工程中，地基处理是一个非常重要的技术环节。

地基处理的目的是通过处理地基问题，使得地面能够承受工程的重量、载荷和变形等，并且保持稳定。

ANSYS可以被用来分析不同地基处理方法的效果，并预测处理后地基的变形情况，从而为工程决策提供科学依据。

利用ANSYS可以进行各种地基处理方案的比较和分析，从而最终选择出最合适的方案。

4. 地铁隧道的建模与分析地铁隧道在土木工程中也是一个非常重要的领域，隧道的建设和运营涉及到许多专业问题。

ANSYS可以被用来模拟和分析地铁隧道在运营过程中的情况，从而评估其稳定性和安全性。

通过ANSYS可以对隧道在不同的载荷作用下的应力状态进行分析和预测，进而优化隧道的设计。

此外，ANSYS还可以帮助隧道各部分之间的连接方式和材料选用等问题的解决。

用Ansys或Abaqus分析钢管混凝土结构或构件用Ansys或Abaqus分析钢管混凝土结构或构件以上两个软件国外都有人用来分析钢管混凝土结构，但建模的方法不尽相同。

关键在于钢管和混凝土本构关系的选取以及两者之间的界面处理方法，各位有没有这方面的经验能向我们大家介绍一下。

==========程序中大概只有Drucker-Prager比较适合描述受约束混凝土的本构关系，因为这个模型可以考虑 hydrostatic stress （流体静应力）的影响。

在程序中，需要输入cohesion, angle of internal friction，(one more for ANSYS is the angle of dilatancy)。

值得注意的是，两个软件确定这几个参数的公式各不相同，很是令人头疼。

其实user manuals不可能给出明确的表达式，因为到目前为止，好像没有研究把钢管的强度，混凝土的强度，含钢率等等因素（i.e. the confinement）全部在Drucker-Prager 中考虑进去。

至于两种材料的界面，日本的 Hanbin Ge曾用link element来模拟，但在他的文章中，没有详细的描述。

轴压状况下，好像可以忽略滑移。

偏压可能情况有所不同。

==========韩教授书上的混凝土应力-应变关系，可以简单理解为单向受力的混凝土本构关系（考虑了钢管的约束），因此不能用于多向应力状态下混凝土的有限元分析。

材料非线性有限元分析，需要定义材料的屈服面，流动准则，强化准则，等等。

对受约束的混凝土，还要考虑体积膨胀，钢管对它的约束等因素。

显然，不是一个简单的应力-应变曲线所能概括的。

==========三向有限元分析，需要定义屈服面、流动准则和强化准则等等，而考虑钢管约束的混凝土本构关系，只是应力-应变关系。

对钢管混凝土的有限元分析，主要困难是如何定义屈服面，和模拟两个材料之间的滑移，我曾经用过接触分析（contact analysis）来求轴压构件的承载力，发现最大承载力能够比较精确地求得，但是精确的荷载-位移曲线很难获得，因为商用软件（Ansys\Marc）里面的D-P模型是塑性模型。

Ansys复合材料结构分析操作指导书Ansys10.0 复合材料结构分析操作指导书第⼀章概述复合材料是两种或两种以上物理或化学性质不同的材料复合在⼀起⽽形成的⼀种多相固体材料，具有很⾼的⽐刚度和⽐强度（刚度和强度与密度的⽐值），因⽽应⽤相当⼴泛，其应⽤即涉及航空、航天等⾼科技领域，也包括游艇、风电叶⽚等诸多民⽤领域。

由于复合材料结构复杂，材料性质特殊，对其结构进⾏分析需要借助数值模拟的⽅法，众多数值模拟软件中Ansys是个不错的选择。

Ansys软件由美国ANSYS公司开发，是⽬前世界上唯⼀⼀款通过ISO9001质量体系认证的分析设计软件，有着近40年的发展历史，经过多次升级和收购其它CAE(Computer Aided Engineering )软件，⽬前已经发展成集结构⼒学、流体⼒学、电磁学、声学和热学分析于⼀体的⼤型通⽤有限元分析软件，是⼀款不可多得的⼯程分析软件。

Ansys在做复合材料结构分析⽅⾯也有不俗的表现，此书将介绍如何使⽤该款软件进⾏复合材料结构分析。

在开始之前有以下⼏点需要说明，希望⼤家能对有限元法有⼤体的认识，以及Ansys软件有哪些改进，最后给出⼀些学习Ansys软件的建议。

1、有限元分析⽅法应⽤简介有限元法(Finite Element Method，简称FEM)是建⽴在严格数学分析理论上的⼀种数值分析⽅法。

该⽅法的基本思想是离散化模型，将求解⽬标离散成有限个单元(Element)，并在每个单元上指定有限个节点(Node)，单元通过节点相连构成整个有限元模型，⽤该模型代替实际结构进⾏结构分析。

在对结构离散后，要求解的基本未知量就转变为各个节点位移(Ansys中称之为DOF(Degree Of Freedom)，试想⼀下，节点的位移包括沿x,y,z轴的平动和转动，也就是节点的⾃由度)，节点位移通过求解⼀系列代数⽅程组得到，在求得节点位移后，利⽤节点位移和应⼒、应变之间的关系矩阵就可以求出各个节点上的应⼒、应变，应⽤线性插值便可以获得单元内任意位置的位移、应⼒、应变等信息。
