分光比与分光损耗对照表

光路损耗理论计算公式EPON光路是否合格，是否满足传输需要只有一条规则，实际工程结束后，所有ONU接收侧的光功率在-8dBm到-23dBm之间。

一般不能光纤直接接ONU，需要添加分光器或衰减器，避免ONU接收的光强度超过ONU光接收饱和光功率－3dBm;ONU接收侧光功率＝OLT发射光功率- 光路损耗光路损耗=所有分光器插损值之和+光纤长度（KM）*0.4+熔纤点数目*0.1+法兰盘个数*0.2 分光器插损可参考前面的分光器规格。

OLT 发射光功率参考下面表格：5.5光通路衰减核算ODN的光功率衰减与OBD的分路比、活动连接数量、光缆线路长度等有关，设计时必须控制ODN中最大的衰减值，使其符合系统设备OLT和ONU PON口的光功率要求。

对于EPON 系统，企业标准要求光接口必须支持1000BASE-PX20（不采用1000BASE-PX10）。

考虑1dB 的光通道代价，1000BASE-PX20 的PON 口R-S 点允许衰耗范围如下：上行（ONU-OLT，1310nm）：0~25dB。

下行（OLT-ONU，1490nm）：0~25dB。

ODN光通道衰减所允许的衰减定义为S/R和R/S参考点之间的光衰减，以dB表示。

包括光纤、光分路器、光活动连接器、光纤熔接接头所引入的衰减总和。

图1－1为ODN光通道模型。

核算公式：ODN 光链路衰减= (dB) ODN 光链路衰减+Mc ≤ 系统允许的衰减公式中： ：为光通道全程n 段光纤衰减总和；：为m 个光活动连接器插入衰减总和； ：为f 个光纤熔接接头衰减总和；光分纤箱S/RR/S图1－2 ODN 光通道模型∑=mi Ki 1∑=pi Mi 1∑=ni Li1∑∑∑∑====+++hi ni pi mi FiMi Ki Li 1111：为h 个光分路器插入衰减总和；Mc ：光纤富余度本方案中，ODN 的部署基本相同，核算光衰减值时主要考虑光分路器的类型和ODN 的距离。

1分32光分路器参数光分路器是一种在光纤通信中广泛使用的光学器件，用于将输入光信号按照一定的比例分配到多个输出通道中。

1分32光分路器是指将一个输入信号分为32个输出信号的光分路器。

本文将详细介绍1分32光分路器的参数及其应用。

1. 分光比：1分32光分路器的最重要参数之一是分光比，它表示输入信号被分配到各个输出通道中的比例。

对于1分32光分路器，分光比为1:32，即输入信号将被均匀分配到32个输出通道中，每个通道接收到的光功率相等。

这种均匀分配的特性使得1分32光分路器在光纤通信系统中能够同时满足多个终端设备的需求。

2. 插入损耗：插入损耗是指信号经过光分路器时所损失的光功率。

对于1分32光分路器，插入损耗通常在4-6 dB之间。

较低的插入损耗可以提高系统的传输效率，减少信号的衰减，保证信号的质量。

3. 带宽：带宽是指光分路器能够传输的光信号频率范围。

1分32光分路器通常具有较宽的带宽，可以支持高速数据传输。

这使得它在光纤通信系统中能够满足大容量数据传输的需求。

4. 插入损耗均匀性：插入损耗均匀性是指在不同的输出通道中，光信号的损耗是否均匀。

对于1分32光分路器，插入损耗均匀性应尽可能接近于零，确保各个输出通道接收到的光功率相等。

这可以提高系统的稳定性和可靠性。

5. 串扰：串扰是指在不同的输出通道中，光信号之间的相互干扰。

1分32光分路器应具有较低的串扰，以减少信号的干扰和失真。

较低的串扰可以提高系统的传输性能，减少数据传输误码率。

6. 工作波长：工作波长是指光分路器能够处理的光信号波长范围。

1分32光分路器通常支持多个工作波长，适用于不同的光纤通信系统。

这使得它具有良好的兼容性和扩展性。

7. 环境适应性：1分32光分路器通常需要在不同的环境条件下工作，因此具有良好的环境适应性是必要的。

它应能够在不同的温度、湿度和气压等环境条件下正常运行，并保持稳定的性能。

1分32光分路器是一种在光纤通信系统中常用的光学器件，具有分光比、插入损耗、带宽、插入损耗均匀性、串扰、工作波长和环境适应性等参数。

回答人的补充2009-09-09 08:17在光链路的设计中，要碰到光纤损耗、分光损耗、分光附加损耗、活动接头损耗和光链路（总）损耗几项参数，很显然，光链路损耗是以上其他几项损耗值的总和：光链路损耗=光纤损耗+分光损耗+分光附加损耗+活动接头损耗 (dB)光纤损耗，是光信号在光纤中传输时光功率消耗引起的，在设计时1310nm通常按每km0.4dB计算，1550nm通常按0.25dB计算。

某一光路光纤损耗的dB数，换算成该路单路功率损耗mW数按下式计算：某单路功率损耗=100.1光纤损耗（mW）（某路）分光比K=某单路功率损耗/各路功率损耗总和（某路）分光损耗= -10lg K (dB)分光损耗，实际上是分光时的光功率转移造成的，不是光功率的消耗引起的，因此在计算分光比时不能将它计算进去。

但是在计算光链路总损耗时必须将它加进去。

分光附加损耗，是分光时的分光器自身消耗了光功率造成的；活动接头损耗也是其自身消耗了光功率造成的，因此这两项本来应该在计算分光比时都加进和光纤损耗中，算出三者的总损耗dB数，然后换算出损耗总功率数mW，再据此计算出分光比，这样计算得出的最后计算结果最为准确。

但是由于分光附加损耗和活动接头损耗的量值，比光纤损耗要小得多，而且各条光链路的数值基本相等，在计算分光比时把各条光路的这两项数值统统忽略不计，对分光比计算结果的影响很微小。

因此，通常在计算分光比时都把分光附加损耗和活动接头损耗忽略不计，仅仅将光纤损耗换算成光功率来计算分光比。

但是在计算光链路总损耗的时候，这两项数值都要计算进去。

分光器附加损耗的大小，和分光路数的多少有关，设计时可从表1中选取数值。

表1 分光器的附加损耗值分光路数2345678910111216损耗dB0.200.300.400.450.500.550.600.700.800.901.001.20活动接头损耗，要根据光链路中活动接头的总数量计算，通常按每个接头0.3～0.5dB选取。

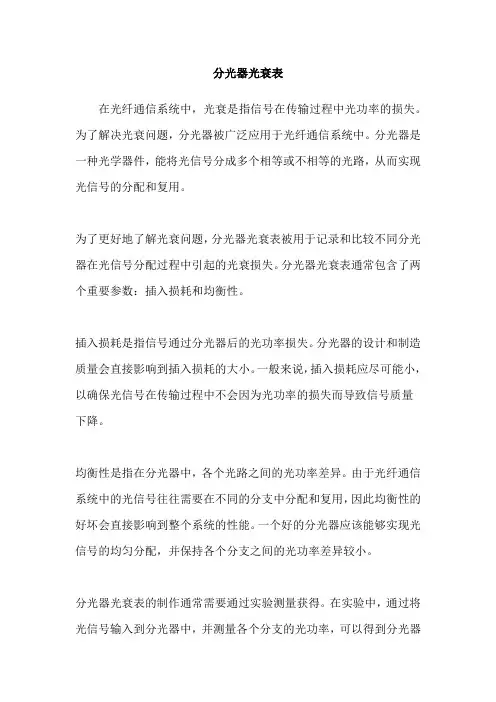

分光器光衰表
在光纤通信系统中，光衰是指信号在传输过程中光功率的损失。

为了解决光衰问题，分光器被广泛应用于光纤通信系统中。

分光器是一种光学器件，能将光信号分成多个相等或不相等的光路，从而实现光信号的分配和复用。

为了更好地了解光衰问题，分光器光衰表被用于记录和比较不同分光器在光信号分配过程中引起的光衰损失。

分光器光衰表通常包含了两个重要参数：插入损耗和均衡性。

插入损耗是指信号通过分光器后的光功率损失。

分光器的设计和制造质量会直接影响到插入损耗的大小。

一般来说，插入损耗应尽可能小，以确保光信号在传输过程中不会因为光功率的损失而导致信号质量
下降。

均衡性是指在分光器中，各个光路之间的光功率差异。

由于光纤通信系统中的光信号往往需要在不同的分支中分配和复用，因此均衡性的好坏会直接影响到整个系统的性能。

一个好的分光器应该能够实现光信号的均匀分配，并保持各个分支之间的光功率差异较小。

分光器光衰表的制作通常需要通过实验测量获得。

在实验中，通过将光信号输入到分光器中，并测量各个分支的光功率，可以得到分光器
在不同波长和功率下的插入损耗和均衡性数据。

这些数据可以用来评估和比较不同分光器的性能。

分光器光衰表在光纤通信系统的设计和维护中起着重要的作用。

通过选择合适的分光器，可以实现光信号的有效分配和复用，提高系统的传输效率和可靠性。

同时，分光器光衰表也能帮助工程师分析和解决光衰问题，确保光信号在传输过程中的稳定性和可靠性。

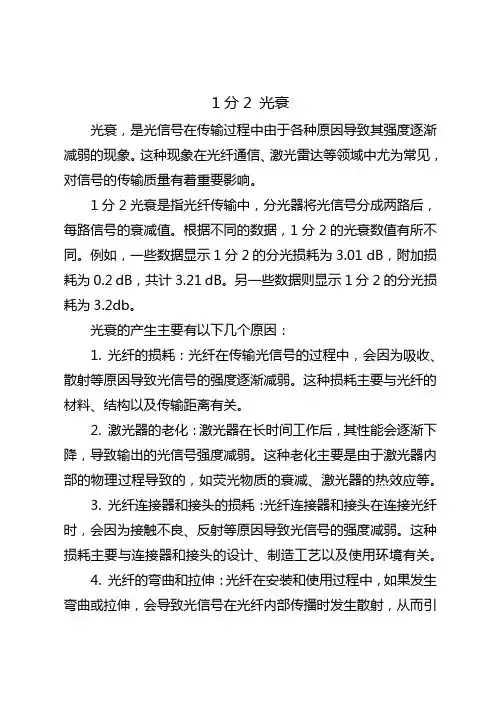

1分2 光衰光衰，是光信号在传输过程中由于各种原因导致其强度逐渐减弱的现象。

这种现象在光纤通信、激光雷达等领域中尤为常见，对信号的传输质量有着重要影响。

1分2光衰是指光纤传输中，分光器将光信号分成两路后，每路信号的衰减值。

根据不同的数据，1分2的光衰数值有所不同。

例如，一些数据显示1分2的分光损耗为3.01 dB，附加损耗为0.2 dB，共计3.21 dB。

另一些数据则显示1分2的分光损耗为3.2db。

光衰的产生主要有以下几个原因：1. 光纤的损耗：光纤在传输光信号的过程中，会因为吸收、散射等原因导致光信号的强度逐渐减弱。

这种损耗主要与光纤的材料、结构以及传输距离有关。

2. 激光器的老化：激光器在长时间工作后，其性能会逐渐下降，导致输出的光信号强度减弱。

这种老化主要是由于激光器内部的物理过程导致的，如荧光物质的衰减、激光器的热效应等。

3. 光纤连接器和接头的损耗：光纤连接器和接头在连接光纤时，会因为接触不良、反射等原因导致光信号的强度减弱。

这种损耗主要与连接器和接头的设计、制造工艺以及使用环境有关。

4. 光纤的弯曲和拉伸：光纤在安装和使用过程中，如果发生弯曲或拉伸，会导致光信号在光纤内部传播时发生散射，从而引起光衰。

这种损耗主要与光纤的弯曲半径、拉伸长度以及光纤的应力状态有关。

5. 光纤的污染：光纤表面如果有尘埃、油污等污染物，会导致光信号在光纤内部传播时发生散射，从而引起光衰。

这种损耗主要与光纤的清洁度以及污染物的性质有关。

为了减少光衰的影响，可以采取以下几种措施：1. 选择低损耗的光纤材料和结构，以减小光纤的损耗。

2. 选择性能稳定、寿命长的激光器，以减小激光器的老化引起的光衰。

3. 选择高质量的光纤连接器和接头，以减小连接器和接头的损耗。

4. 合理安装和使用光纤，避免光纤的弯曲和拉伸。

5. 定期清洁光纤，保持光纤的清洁度。

总的来说，光衰是光信号传输过程中不可避免的问题，但通过合理的设计和使用，可以有效地减小其对信号传输质量的影响。

分光网络中光分路器的损耗计算一、光功率单位介绍在实际运用中，光功率单位常采用mw或分贝值dBm在有线电视系统中，利用场强仪测得的射频电平是以dBpV为单位表示的，dB表示一个相对值，如甲的功率为18dBm，乙的功率为10dBm，则可以说甲比乙大8dB，dBm是功率绝对值的单位，不要相互搞混淆了。

二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。

在实际的运用中，常常用光分路器把光发射机输出的光信号分成强度不等的几路输出，光强较大的一路传输到较远的设备，光强弱的一路传输到较近的距离，以使各个光节点都能得到近似相等的光功率。

光分路器对各支路光功率分配的比例称为分光比，分光比K 定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。

分光损耗：不同的分光比对光信号产生的损耗就叫做分光损耗，其值为-10lgK。

驸加损耗：光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时，光信号通过光分路器时除分光损耗外，还有光分路器本身对光信号产生的损耗，这种损耗称为光分路器附加损耗。

插入损耗：插入损耗包括分光损耗和附加损耗两部分，即插入损耗(dB)=-10lgk+附加损耗。

同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。

三、光链路损耗的计算光链路损耗包括三个部份：一是光缆对光信号强度产生的衰减；二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减，例如光分路器的分光损耗和附加损耗。

光链路全程损耗可按下式计算：A=aL-10lgk+Ac+Af。

式中：A为光链路全程损耗，aL为光纤对所传输光信号的衰减，α为光衰减系数，L为光缆长度。

在设计中在光信号波长为1310nm时一般取α=O.4dB／km，当光信号波长为1550nm时，可取α=0.25dB/Km(包括熔接损耗)。

Ac为插头损耗，每个接头可按0.5dB计算。

Af伪光分路器附加损耗，设计中可按下表所示值计算。

分光网络中光分路器的损耗计算一、光功率单位介绍在实际运用中，光功率单位常采用mw或分贝值dBm在有线电视系统中，利用场强仪测得的射频电平是以dBpV为单位表示的，dB表示一个相对值，如甲的功率为18dBm，乙的功率为10dBm，则可以说甲比乙大8dB，dBm是功率绝对值的单位，不要相互搞混淆了。

二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。

在实际的运用中，常常用光分路器把光发射机输出的光信号分成强度不等的几路输出，光强较大的一路传输到较远的设备，光强弱的一路传输到较近的距离，以使各个光节点都能得到近似相等的光功率。

光分路器对各支路光功率分配的比例称为分光比，分光比K 定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。

分光损耗：不同的分光比对光信号产生的损耗就叫做分光损耗，其值为-10lgK。

驸加损耗：光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时，光信号通过光分路器时除分光损耗外，还有光分路器本身对光信号产生的损耗，这种损耗称为光分路器附加损耗。

插入损耗：插入损耗包括分光损耗和附加损耗两部分，即插入损耗(dB)=-10lgk+附加损耗。

同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。

三、光链路损耗的计算光链路损耗包括三个部份：一是光缆对光信号强度产生的衰减；二是网络中各种接头、接点对光信号的衰减;三是网络中器件对光信号产生的衰减，例如光分路器的分光损耗和附加损耗。

光链路全程损耗可按下式计算：A=aL-10lgk+Ac+Af。

式中：A为光链路全程损耗，aL为光纤对所传输光信号的衰减，α为光衰减系数，L为光缆长度。

在设计中在光信号波长为1310nm时一般取α=O.4dB／km，当光信号波长为1550nm时，可取α=0.25dB/Km(包括熔接损耗)。

Ac为插头损耗，每个接头可按0.5dB计算。

Af伪光分路器附加损耗，设计中可按下表所示值计算。

分光器插入损耗公式分光器在光纤通信中扮演着极为重要的角色，它能够将一束光分为多个子束，从而实现多路光信号的传输。

但是在实际应用过程中，由于分光器的存在，可能会引起插入损耗的问题。

本文将围绕分光器插入损耗公式进行详细介绍，帮助读者更好地理解分光器性能指标。

1. 插入损耗的定义插入损耗是指光纤连接器、光器件等网络元器件在光信号通过时所引起的信号功率降低。

通过这个定义，我们可以知道，插入损耗是不可避免的。

2. 分光器插入损耗公式分光器插入损耗公式是指在理论分光器中，一条输入光纤分为 N 条输出光纤时，输出光纤的信号功率与输入光纤信号功率的比值。

假设分光比为 2：8，即输入功率为 P，分出的两条光纤功率分别为 0.2P 和0.8P，那么分光器的插入损耗可以表示为：插入损耗 = 10 lg (0.2P ÷ P) = 10 lg 0.2 = -7 dB3. 影响分光器插入损耗的因素在实际使用中，分光器的插入损耗会受到多种因素的影响，例如工作波长、分光比、输入功率等等。

具体来说，以下是几个要注意的因素：- 波长：在唯一的波长下，分光器的插入损耗是最小的。

当波长不同时，会引起光的反射和色散，从而导致插入损耗的增加。

- 分光比：分光器分出的光纤越多，插入损耗也越大。

但是在实际使用中，也有可能会采用一些技术手段来降低插入损耗。

- 输入功率：输入功率越大，会引起更多的消光和衰减，也会导致插入损耗的增加。

4. 如何降低分光器的插入损耗对于分光器的插入损耗，我们可以采用一些措施来降低它，提高分光器的性能。

- 选择优质的光纤：优质的光纤可以减小插入损耗，提高接口质量。

- 进行精细的制造：制造分光器的过程也会影响它的性能，精细的制造可以减小损耗。

- 选择合适的工作波长：选择合适的波长可以减小光纤的反射和色散，降低插入损耗。

- 采用一些技术手段：例如优化分光比、使用高性能返波器等等。

总之，分光器插入损耗这个话题看似简单，却涉及到了很多知识点和技术问题。

PON网络基本知识PON网络介绍：GPON(Gigabit-Capable PON) 千兆无源光网络 | 吉比特无源光网络 | 无源光网络,技术是基于ITU-TG.984.x标准的最新一代宽带无源光综合接入标准，具有高带宽，高效率，大覆盖范围，用户接口丰富等众多优点，被大多数运营商视为实现接入网业务宽带化，综合化改造的理想技术。

GPON最早由FSAN组织于2002年9月提出，ITU-T在此基础上于2003年3月完成了IT U-T G.984.1 和G.984.2的制定，2004年2 月和6月完成了G.984.3的标准化。

从而最终形成了GPON的标准族。

基于GPON技术的设备基本结构与已有的PON类似，也是由局端的 OLT(光线路终端)，用户端的ONT/ONU(光网络终端或称作光网络单元 )，连接前两种设备由单模光纤(SM fiber)和无源分光器(Splitter)组成的 ODN(光分配网络)以及网管系统组成。

对于其他的PON标准而言，GPON标准提供了前所未有的高带宽，下行速率高达 2.5Gbi t/s，其非对称特性更能适应宽带数据业务市场。

提供QoS的全业务保障，同时承载ATM 信元和(或)GEM帧，有很好的提供服务等级、支持QoS保证和全业务接入的能力。

承载 GEM帧时，可以将TDM业务映射到GEM帧中，使用标准的 8kHz(125μs)帧能够直接支持TDM业务。

作为电信级的技术标准， GPON还规定了在接入网层面上的保护机制和完整的OAM功能。

GPON的标准在GPON标准中，明确规定需要支持的业务类型包括数据业务(Ethernet 业务，包括IP 业务和MPEG视频流)、 PSTN业务(POTS，ISDN业务) 、专用线(T1，E1，DS3，E3和ATM业务)和视频业务( 数字视频)。

GPON中的多业务映射到ATM 信元或GEM帧中进行传送，对各种业务类型都能提供相应的QoS保证。

GPON的种类GPON相关终端产品与EPON基本类似,主要分为三种:1）面向大客户、商业用户为主的FTTH/FTTO等类终端，一般称SFU/SBU型ONU。
