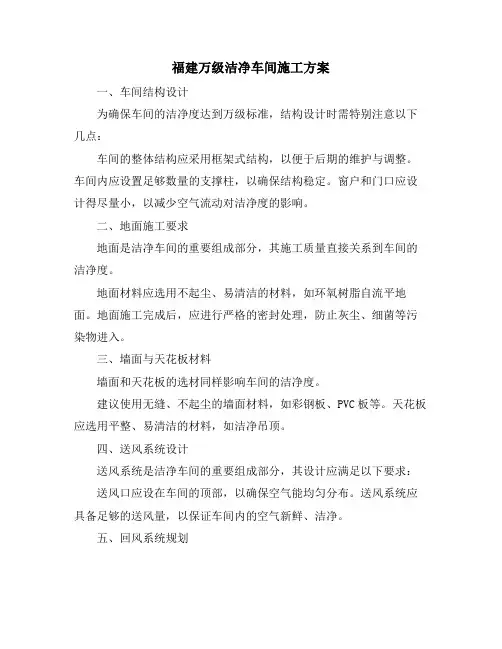

福建万级洁净车间施工方案一、车间结构设计为确保车间的洁净度达到万级标准,结构设计时需特别注意以下几点:车间的整体结构应采用框架式结构,以便于后期的维护与调整。
车间内应设置足够数量的支撑柱,以确保结构稳定。
窗户和门口应设计得尽量小,以减少空气流动对洁净度的影响。
二、地面施工要求地面是洁净车间的重要组成部分,其施工质量直接关系到车间的洁净度。
地面材料应选用不起尘、易清洁的材料,如环氧树脂自流平地面。
地面施工完成后,应进行严格的密封处理,防止灰尘、细菌等污染物进入。
三、墙面与天花板材料墙面和天花板的选材同样影响车间的洁净度。
建议使用无缝、不起尘的墙面材料,如彩钢板、PVC板等。
天花板应选用平整、易清洁的材料,如洁净吊顶。
四、送风系统设计送风系统是洁净车间的重要组成部分,其设计应满足以下要求:送风口应设在车间的顶部,以确保空气能均匀分布。
送风系统应具备足够的送风量,以保证车间内的空气新鲜、洁净。
五、回风系统规划回风系统的作用是将车间内的空气回收利用,减少对外部空气的依赖。
回风口应设在车间的侧壁或底部,以便更好地收集车间内的空气。
回风系统应配备高效的过滤器,以去除空气中的微粒和细菌。
六、过滤器选型和布局过滤器的选型与布局直接关系到车间的洁净度。
应选用高效、低阻力的过滤器,如HEPA过滤器。
过滤器的布局应合理,以确保车间内的空气能够均匀、有效地通过过滤器。
七、施工质量与验收施工质量是保证洁净车间正常运行的关键。
施工过程中应严格按照施工图纸和施工要求进行,确保各项工程的质量。
施工完成后,应进行全面的验收工作,确保车间的各项设施和设备均符合设计要求,洁净度达到万级标准。
以上即为福建万级洁净车间的施工方案,希望能为您的项目提供有益的参考。
在施工过程中,如有任何问题或需要进一步的帮助,请随时与我们联系。

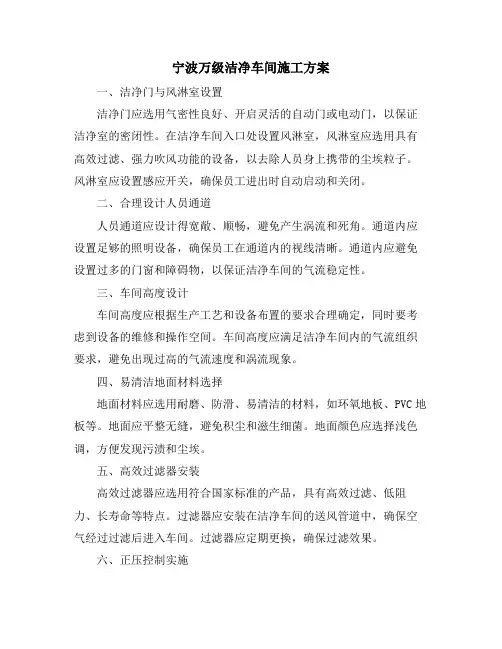

宁波万级洁净车间施工方案一、洁净门与风淋室设置洁净门应选用气密性良好、开启灵活的自动门或电动门,以保证洁净室的密闭性。
在洁净车间入口处设置风淋室,风淋室应选用具有高效过滤、强力吹风功能的设备,以去除人员身上携带的尘埃粒子。
风淋室应设置感应开关,确保员工进出时自动启动和关闭。
二、合理设计人员通道人员通道应设计得宽敞、顺畅,避免产生涡流和死角。
通道内应设置足够的照明设备,确保员工在通道内的视线清晰。
通道内应避免设置过多的门窗和障碍物,以保证洁净车间的气流稳定性。
三、车间高度设计车间高度应根据生产工艺和设备布置的要求合理确定,同时要考虑到设备的维修和操作空间。
车间高度应满足洁净车间内的气流组织要求,避免出现过高的气流速度和涡流现象。
四、易清洁地面材料选择地面材料应选用耐磨、防滑、易清洁的材料,如环氧地板、PVC地板等。
地面应平整无缝,避免积尘和滋生细菌。
地面颜色应选择浅色调,方便发现污渍和尘埃。
五、高效过滤器安装高效过滤器应选用符合国家标准的产品,具有高效过滤、低阻力、长寿命等特点。
过滤器应安装在洁净车间的送风管道中,确保空气经过过滤后进入车间。
过滤器应定期更换,确保过滤效果。
六、正压控制实施洁净车间应实施正压控制,保持车间内的空气压力略高于外界。
通过调节送风量和排风量,使车间内保持一定的正压值,防止外界尘埃和细菌进入。
应设置压差计,实时监测车间的正压值,确保正压控制的有效性。
七、温湿度控制措施洁净车间应设置温湿度控制系统,确保车间内的温度和湿度符合生产工艺要求。
通过调节送风温度和湿度,使车间内保持恒定的温湿度环境。
应设置温湿度计,实时监测车间的温湿度值,确保温湿度控制的准确性。
八、工程材料选择与应用工程材料应选用符合国家标准、环保、耐用的产品。
材料应具有良好的防火、防潮、防腐蚀等性能。
在施工过程中,应严格按照材料的使用说明和工艺要求进行施工,确保工程质量。
以上是宁波万级洁净车间的施工方案,通过合理的设计和施工,可以确保洁净车间的洁净度、温湿度、气流组织等指标符合生产工艺要求,为生产提供一个洁净、舒适、安全的环境。

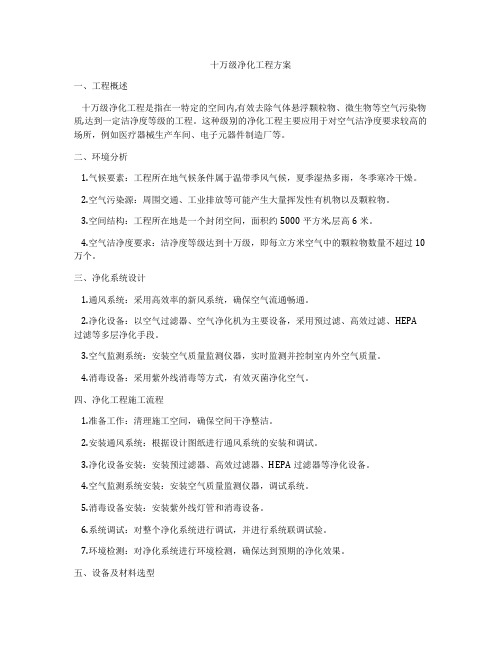

十万级净化工程方案一、工程概述十万级净化工程是指在一特定的空间内,有效去除气体悬浮颗粒物、微生物等空气污染物质,达到一定洁净度等级的工程。
这种级别的净化工程主要应用于对空气洁净度要求较高的场所,例如医疗器械生产车间、电子元器件制造厂等。
二、环境分析1.气候要素:工程所在地气候条件属于温带季风气候,夏季湿热多雨,冬季寒冷干燥。
2.空气污染源:周围交通、工业排放等可能产生大量挥发性有机物以及颗粒物。
3.空间结构:工程所在地是一个封闭空间,面积约5000平方米,层高6米。
4.空气洁净度要求:洁净度等级达到十万级,即每立方米空气中的颗粒物数量不超过10万个。
三、净化系统设计1.通风系统:采用高效率的新风系统,确保空气流通畅通。
2.净化设备:以空气过滤器、空气净化机为主要设备,采用预过滤、高效过滤、HEPA 过滤等多层净化手段。
3.空气监测系统:安装空气质量监测仪器,实时监测并控制室内外空气质量。
4.消毒设备:采用紫外线消毒等方式,有效灭菌净化空气。
四、净化工程施工流程1.准备工作:清理施工空间,确保空间干净整洁。
2.安装通风系统:根据设计图纸进行通风系统的安装和调试。
3.净化设备安装:安装预过滤器、高效过滤器、HEPA过滤器等净化设备。
4.空气监测系统安装:安装空气质量监测仪器,调试系统。
5.消毒设备安装:安装紫外线灯管和消毒设备。
6.系统调试:对整个净化系统进行调试,并进行系统联调试验。
7.环境检测:对净化系统进行环境检测,确保达到预期的净化效果。
五、设备及材料选型1.通风系统:选用大风量、低噪音的新风系统。
2.净化设备:选用滤料表面积大,过滤效果好的高效率过滤器。
3.空气监测系统:选用高精度的空气质量监测仪器。
4.消毒设备:选用紫外线灯管和紫外线消毒设备。
六、工程管理与质量控制1.工程预算:合理编制工程预算,严格控制成本。
2.施工排程:合理制定施工进度安排,并进行跟踪监控。
3.质量控制:严格执行工程质量标准,确保施工质量。

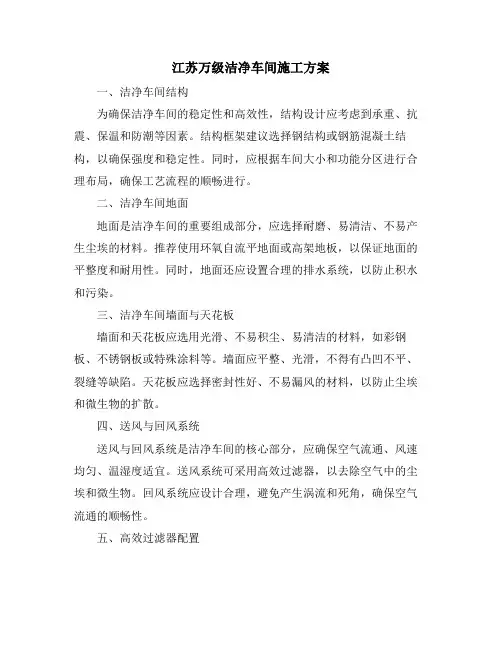

江苏万级洁净车间施工方案一、洁净车间结构为确保洁净车间的稳定性和高效性,结构设计应考虑到承重、抗震、保温和防潮等因素。
结构框架建议选择钢结构或钢筋混凝土结构,以确保强度和稳定性。
同时,应根据车间大小和功能分区进行合理布局,确保工艺流程的顺畅进行。
二、洁净车间地面地面是洁净车间的重要组成部分,应选择耐磨、易清洁、不易产生尘埃的材料。
推荐使用环氧自流平地面或高架地板,以保证地面的平整度和耐用性。
同时,地面还应设置合理的排水系统,以防止积水和污染。
三、洁净车间墙面与天花板墙面和天花板应选用光滑、不易积尘、易清洁的材料,如彩钢板、不锈钢板或特殊涂料等。
墙面应平整、光滑,不得有凸凹不平、裂缝等缺陷。
天花板应选择密封性好、不易漏风的材料,以防止尘埃和微生物的扩散。
四、送风与回风系统送风与回风系统是洁净车间的核心部分,应确保空气流通、风速均匀、温湿度适宜。
送风系统可采用高效过滤器,以去除空气中的尘埃和微生物。
回风系统应设计合理,避免产生涡流和死角,确保空气流通的顺畅性。
五、高效过滤器配置高效过滤器是洁净车间的关键设备,可有效去除空气中的尘埃和微生物。
应根据车间的洁净等级和面积,合理配置高效过滤器的数量和位置。
同时,应定期对过滤器进行清洗和更换,以保持其良好的过滤效果。
六、恒温恒湿设备安装恒温恒湿设备是保持洁净车间温湿度稳定的重要设备。
应根据车间的具体需求,选择适当的恒温恒湿设备,确保车间的温湿度控制在规定范围内。
同时,应定期对设备进行维护和检查,以保证其正常运行。
七、通风与照明设计通风设计应确保车间内的空气流通和空气质量,避免产生异味和污染物积聚。
照明设计应满足车间的工作需求,确保光线充足、均匀、柔和,避免产生眩光和阴影。
八、洁净车间材料选择所有用于洁净车间的材料,包括墙体、地面、天花板、门窗等,均应满足洁净、耐腐蚀、易清洁的要求。
优先选择环保、无毒、无味的材料,以减少对车间环境的影响。
九、洗手间与消毒设施洁净车间内应设置独立的洗手间和消毒设施,以满足员工的卫生需求。

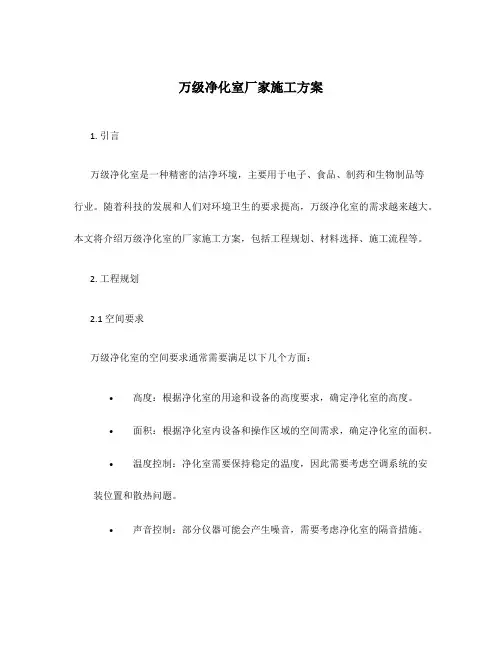

万级净化室厂家施工方案1. 引言万级净化室是一种精密的洁净环境,主要用于电子、食品、制药和生物制品等行业。
随着科技的发展和人们对环境卫生的要求提高,万级净化室的需求越来越大。
本文将介绍万级净化室的厂家施工方案,包括工程规划、材料选择、施工流程等。
2. 工程规划2.1 空间要求万级净化室的空间要求通常需要满足以下几个方面:•高度:根据净化室的用途和设备的高度要求,确定净化室的高度。
•面积:根据净化室内设备和操作区域的空间需求,确定净化室的面积。
•温度控制:净化室需要保持稳定的温度,因此需要考虑空调系统的安装位置和散热问题。
•声音控制:部分仪器可能会产生噪音,需要考虑净化室的隔音措施。
2.2 布局设计万级净化室的布局设计需要满足以下几个要求:•流线型布局:净化室内的设备和操作区域应该按照流线型进行布置,以确保操作的方便和减少交叉污染。
•分区设计:根据不同的工作环境和操作要求,将净化室划分为不同的区域,如洁净区、无尘区、普通区等。
•设备位置:净化设备的位置应合理布置,以便于操作和维护。
3. 材料选择3.1 杂质控制万级净化室的杂质控制是确保净化室内环境洁净的关键。
一般采用以下几种材料:•不锈钢:不锈钢具有较好的耐腐蚀性和易清洁性,适用于常见杂质的控制。
•非溶性材料:尽量选择非溶性材料,以减少杂质释放。
•特殊材料:某些特殊行业可能需要使用特殊材料,如无尘胶、聚合物等。
3.2 地板材料万级净化室的地板材料需要具备以下特点:•抗静电:地板材料应具备抗静电功能,以防止静电对清洁环境的影响。
•抗磨损:地板经常会受到机械设备和人员的行走,需要具备较好的抗磨损性。
•易清洁:地板应易于清洁,防止灰尘和杂质的积累。
3.3 墙面材料万级净化室的墙面材料需要具备以下特点:•光滑:墙面应具备光滑的表面,以便于清洁和维护。
•耐腐蚀:墙面材料应具有较好的耐腐蚀性,以防止溶解性杂质对墙面的损害。
•防霉菌:墙面应采用抗菌材料,以防止霉菌滋生。

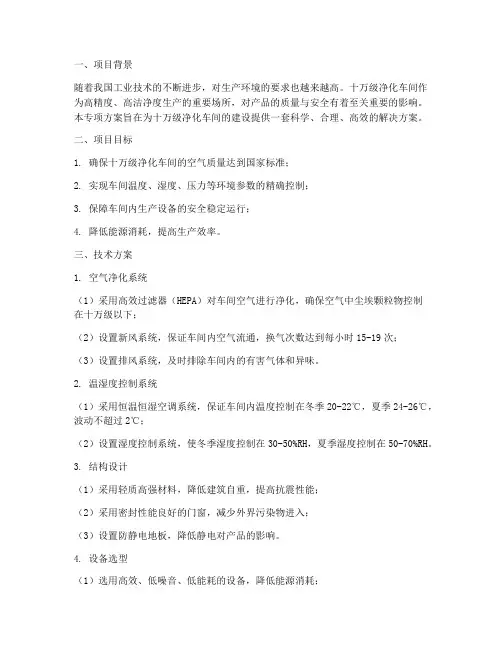

一、项目背景随着我国工业技术的不断进步,对生产环境的要求也越来越高。
十万级净化车间作为高精度、高洁净度生产的重要场所,对产品的质量与安全有着至关重要的影响。
本专项方案旨在为十万级净化车间的建设提供一套科学、合理、高效的解决方案。
二、项目目标1. 确保十万级净化车间的空气质量达到国家标准;2. 实现车间温度、湿度、压力等环境参数的精确控制;3. 保障车间内生产设备的安全稳定运行;4. 降低能源消耗,提高生产效率。
三、技术方案1. 空气净化系统(1)采用高效过滤器(HEPA)对车间空气进行净化,确保空气中尘埃颗粒物控制在十万级以下;(2)设置新风系统,保证车间内空气流通,换气次数达到每小时15-19次;(3)设置排风系统,及时排除车间内的有害气体和异味。
2. 温湿度控制系统(1)采用恒温恒湿空调系统,保证车间内温度控制在冬季20-22℃,夏季24-26℃,波动不超过2℃;(2)设置湿度控制系统,使冬季湿度控制在30-50%RH,夏季湿度控制在50-70%RH。
3. 结构设计(1)采用轻质高强材料,降低建筑自重,提高抗震性能;(2)采用密封性能良好的门窗,减少外界污染物进入;(3)设置防静电地板,降低静电对产品的影响。
4. 设备选型(1)选用高效、低噪音、低能耗的设备,降低能源消耗;(2)选用易维护、性能稳定的设备,确保生产连续性;(3)选用符合国家安全标准的设备,保障生产安全。
四、实施步骤1. 设计阶段(1)进行现场勘查,了解车间实际情况;(2)编制详细的设计方案,包括空气净化、温湿度控制、结构设计、设备选型等;(3)与相关单位沟通,确保设计方案符合国家标准和实际需求。
2. 施工阶段(1)严格按照设计方案进行施工,确保工程质量;(2)对施工过程进行监督,确保施工进度和质量;(3)对施工过程中产生的废弃物进行分类处理,降低环境污染。
3. 调试阶段(1)对空气净化、温湿度控制系统进行调试,确保各项参数达到设计要求;(2)对设备进行试运行,检查设备运行状况;(3)对整个车间进行验收,确保符合国家标准。

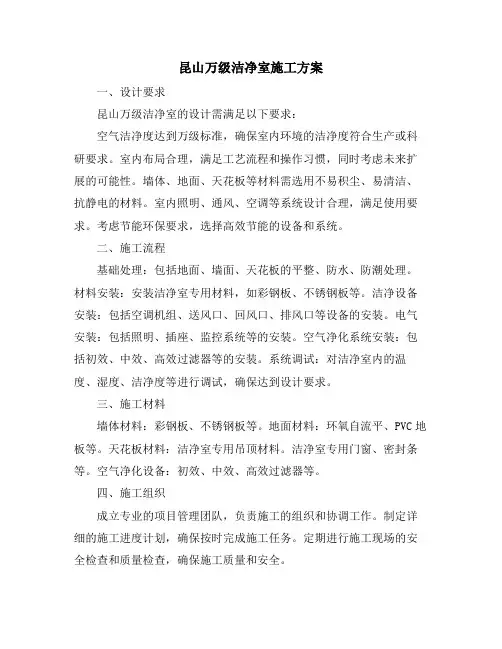

昆山万级洁净室施工方案一、设计要求昆山万级洁净室的设计需满足以下要求:空气洁净度达到万级标准,确保室内环境的洁净度符合生产或科研要求。
室内布局合理,满足工艺流程和操作习惯,同时考虑未来扩展的可能性。
墙体、地面、天花板等材料需选用不易积尘、易清洁、抗静电的材料。
室内照明、通风、空调等系统设计合理,满足使用要求。
考虑节能环保要求,选择高效节能的设备和系统。
二、施工流程基础处理:包括地面、墙面、天花板的平整、防水、防潮处理。
材料安装:安装洁净室专用材料,如彩钢板、不锈钢板等。
洁净设备安装:包括空调机组、送风口、回风口、排风口等设备的安装。
电气安装:包括照明、插座、监控系统等的安装。
空气净化系统安装:包括初效、中效、高效过滤器等的安装。
系统调试:对洁净室内的温度、湿度、洁净度等进行调试,确保达到设计要求。
三、施工材料墙体材料:彩钢板、不锈钢板等。
地面材料:环氧自流平、PVC地板等。
天花板材料:洁净室专用吊顶材料。
洁净室专用门窗、密封条等。
空气净化设备:初效、中效、高效过滤器等。
四、施工组织成立专业的项目管理团队,负责施工的组织和协调工作。
制定详细的施工进度计划,确保按时完成施工任务。
定期进行施工现场的安全检查和质量检查,确保施工质量和安全。
五、审图施工在施工前,对施工图纸进行审查,确保设计合理、施工可行。
在施工过程中,严格按照施工图纸进行施工,确保施工质量符合设计要求。
六、质量控制建立完善的质量管理体系,确保施工质量符合国家标准和行业规范。
对进场材料进行严格检查,确保材料质量符合要求。
对施工过程进行全程监控,确保施工质量符合设计要求。
七、安全施工制定详细的安全施工措施,确保施工过程中的人身安全和财产安全。
对施工人员进行安全教育和培训,提高安全意识。
定期进行安全检查,及时发现和消除安全隐患。
以上是昆山万级洁净室的施工方案,我们将严格按照方案要求进行施工,确保施工质量符合设计要求,为客户提供优质、高效的洁净室工程。
十万级洁净室厂房施工方案一、建筑设计与选材洁净室厂房的建筑设计应遵循国家相关标准和规范,确保结构稳定、美观实用。
采用抗腐蚀、易清洁的材料,如不锈钢、环氧树脂地板等,减少尘埃和微生物的附着。
门窗设计要具备密封性,采用无尘材料制作,避免外界污染物进入。
二、空气净化系统设计根据洁净室的洁净度要求,设计高效的空气净化系统,包括初效、中效和高效过滤器。
配置适当的新风系统,确保空气流通并满足人员需求。
设立独立的排风系统,及时排除污染空气。
三、供电和供水系统采用双路供电系统,确保洁净室在电力故障时仍能正常运行。
供水系统应设置独立的洁净水源,防止水质污染。
所有电气设备和管线应采用防尘、防水设计,确保洁净室的稳定运行。
四、安全防护措施洁净室内应设置火灾自动报警和灭火系统,确保安全。
设立紧急疏散通道,并保持畅通无阻。
对进入洁净室的人员进行安全教育和培训,确保施工安全。
五、施工队伍组建选择具有丰富经验和专业资质的施工队伍,确保施工质量。
定期对施工人员进行培训和考核,提高施工技能和安全意识。
建立严格的施工管理制度,确保施工过程的规范性和高效性。
六、设备采购与安装采购符合国家标准和行业规范的设备,确保设备性能稳定可靠。
设备的安装应遵循设备说明书和施工规范,确保安装质量。
对设备进行严格的调试和验收,确保设备在投入使用前达到最佳状态。
七、墙体与天花板施工墙体和天花板施工应平整、无缝隙,防止尘埃和微生物的积聚。
采用无尘材料进行施工,减少施工过程中的污染。
墙体和天花板施工完成后应进行密封性测试,确保洁净室的密封性。
八、后期维护与清洁制定洁净室的日常维护和清洁计划,确保洁净室的持续稳定运行。
定期对洁净室的空气过滤器进行更换和清洗,保证空气净化效果。
定期对洁净室内的设备进行维护和保养,延长设备使用寿命。
以上是十万级洁净室厂房的施工方案,涵盖了建筑设计与选材、空气净化系统设计、供电和供水系统、安全防护措施、施工队伍组建、设备采购与安装、墙体与天花板施工以及后期维护与清洁等方面。
万级净化车间工程方案随着工业化进程的加快和生产水平的不断提高,对于净化车间的需求越来越大。
净化车间作为保证生产环境的洁净和无尘状态,对于一些特殊行业的生产来说尤为重要,如医药、电子、食品等行业。
因此,建设一个万级净化车间工程方案对于企业的生产和产品质量具有重要意义。
二、设计目标1. 提高生产车间环境的洁净度和无尘度,满足生产要求。
2. 减少生产过程中的污染物排放,降低对环境的影响。
3. 提高生产设备的可靠性和使用寿命,降低维护成本。
三、工程方案1. 场地选择与准备选择足够的空间用于建设净化车间,考虑到车间内需安装净化设备以及操作空间,预留出充足的空间。
场地需要平整、通风,且能够提供必要的电力和水源设施。
同时,需考虑场地的承重能力,以满足设备的安装和运行。
2. 设计与施工根据净化级别的要求,对车间的设计进行规划,包括墙壁、天花板、地面的材料选择,排风系统、空调系统等设备的布置。
同时,要考虑车间内的物流通道和作业区域,保证生产作业的顺利进行。
施工过程中需严格按照设计方案进行,保证工程质量。
3. 净化设备选择与安装根据车间的净化级别和生产特点,选择合适的净化设备,包括空气过滤器、空气净化器、空调设备等。
安装设备时,需考虑设备的布局和运行效率,以确保整体净化效果达标。
4. 管道布局与细节处理净化车间的管道布局需合理设计,以保证空气流通畅通无阻。
对于一些细节问题,如灯光、插座、开关等,也需进行认真的规划和处理。
5. 质量控制与验收在工程进行过程中,严格执行施工规范,严把质量关,对每一个施工环节进行认真把控。
工程完成后,需要进行严格的验收,确保净化车间达到预期的净化水平。
四、节能环保净化车间的建设不仅需要考虑净化效果,还需关注节能环保。
在设计中考虑采用节能的净化设备,如高效过滤器、智能空调系统等。
且在施工过程中尽量减少对环境的污染,合理使用资源,降低能耗。
五、维护管理建设净化车间后,需要做好日常的维护管理工作。
河北十万级洁净室施工方案1. 引言洁净室是一种具有特定空气洁净度要求的房间,广泛应用于制造业、医疗领域以及科研实验室等行业。
本文将介绍河北地区十万级洁净室的施工方案,包括设计要求、建筑材料和施工流程。
2. 设计要求2.1 空气洁净度要求河北地区的十万级洁净室需要满足GB 50073-2013《洁净厂房设计规范》中的相关标准。
空气洁净度要求为万级洁净度,即空气中直径大于0.5μm的颗粒物的浓度不得超过每立方米3500个。
2.2 温湿度要求洁净室的温度应控制在20-25摄氏度之间,相对湿度应控制在45%-55%之间。
同时,要求稳定性高,温湿度波动范围应在±1摄氏度和±5%之间。
2.3 声音和振动要求洁净室内的噪音级别应低于65分贝,振动加速度应小于0.002米/秒²。
2.4 其他要求此外,洁净室还需要考虑安全防护、电磁辐射、静电控制等方面的要求。
3. 建筑材料3.1 墙体材料洁净室的墙体建议选择采用厚度适中的铝板墙面,不仅具有良好的光洁度,还具有较好的耐腐蚀性能。
另外,墙体内部应使用铝合金或不锈钢框架,并填充聚酯蜂窝板,以增加墙体的刚性和隔声。
3.2 地面材料洁净室的地面建议选择聚氨酯自流平地板或PVC地板。
这些材料具有光滑的表面、耐磨损、易清洁等特点,并且不会释放尘埃,符合洁净室的要求。
3.3 天花板材料洁净室的天花板建议选择轻钢龙骨和不锈钢板材。
轻钢龙骨具有良好的刚性和稳定性,而不锈钢板材具有优异的耐腐蚀性能,能有效防止尘埃和颗粒物的堆积。
3.4 其他建筑材料洁净室的门窗应选择密闭性好、防尘效果好的材料,如铝合金密封门窗。
另外,洁净室的装饰材料应选择无尘、易清洁、耐腐蚀等性能优异的材料。
4. 施工流程4.1 建筑准备施工前需要对洁净室的建筑场地进行勘测,并制定详细的施工方案。
确保施工过程中没有相互干扰的施工活动,并提前准备施工所需的工具和材料。
4.2 结构施工墙体的施工一般是先搭建框架,然后进行板材的安装。
上海XXXX有限公司
洁净机械加工车间项目技术方案
YYY设计研究院有限公司
2016年09月30日
一、主要设计依据
1.建设单位设计要求及相关技术文件;
2.参考设计规范:
1)《洁净厂房设计规范》(GB50073-2013);
2)《建筑设计防火规范》(GB50016-2014);
3)《建筑内部装修设计防火规范》(GB 50222-2001);
4)《采暖通风与空气调节设计规范》(GB50019-2003)
5)《建筑照明设计标准》 (GB50034-2004)
6)》ISO 14644
二、设计施工范围
1.建筑装修
1)洁净室吊顶系统。
2)无龙骨的洁净室壁板维护系统。
3)环氧自流平地面
4)高效过滤器风口。
5)洁净室密封吊顶系统。
6)空气风淋室。
7)洁净室设备入口处自动门。
8)洁净室装修五金。
9)洁净室观察窗及平开门。
10)洁净室接缝处密封剂。
11)洁净室测试和鉴定。
2.净化空调
1)新风空调设备及盘管
2)冷热水管道系统。
3)空调风管系统。
4)设备及管道的保温系统
5)管道支架系统。
6)卫生器具及管道。
7)温度、湿度及压差控制系统。
8)空气系统测试、调节和平衡。
3.电气配电
1)动力及实验设备配电柜。
2)电线和电缆。
3)动力及工艺设备接线。
4)电动机控制。
5)照明灯具。
6)暖通空调系统自动控制系统
三、建筑装修
1.综述
作为机械洁净车间的外在体现,除了满足防防尘、防霉、防火、易清洁等功能要求外,同时也强调体现科技、环保,整体装修风格与整体空间协调;普通洁净区域满足洁净和便于维护的需要;装修设计按功能分区进行考虑;所有管线能隐蔽的尽量暗装。
2.墙身
1)主要采用50mm厚彩钢板隔断,芯材采用阻燃岩棉夹心;部分隔墙上安装玻璃视窗,
视窗尺寸根据图示,具体施工可根据现场调整。
2)地面吊顶与墙面守边采用铝合金倒角,避免灰尘淤积。
3.地面:
1)车间采用3mm环氧自流平设计。
4.吊顶:
(1)车间均采用50mm厚不燃岩棉夹心彩钢板吊顶,上面安装高效风口
5.门窗:
1)车间区域彩钢隔断部分均采用50mm厚岩棉彩钢板门;
2)车间设备入口大门采用双开平移式电动移门。
6.材质要求:
1)彩钢板:钢板双面选用上海宝钢厚钢板,隔墙岩棉夹芯采用芯材密度不小于
130Kg/m3,墙板均采用双面5mm玻镁板;吊顶板采用雌边加钢带的阻燃50mm岩棉
夹芯钢板;
2)铝合金:采用电泳铝合金型材;
3)视窗玻璃:选用优质5mm厚钢化玻璃,双层玻璃平面设计;
4)自动液压闭门器:GMT、多玛
5)压差表:DWYER
6)加湿器:选用斯探德带数显自控液晶电极控制器
7)配电系统:小型断路器选用ABB品牌,插座断路器选用带漏保。
7.维护结构基本安装要求
1)彩钢板墙体施工时,应确保上下槽铝的接头整齐、严密,有较大的不平或缝隙处须
采取一定的密封措施,墙板表面要求平整、光滑,部分立柱及转角处尺寸可根据现
场情况作适当调整;
2)彩钢板吊顶安装,应充分考虑承载及承载后吊顶的平直,应预先起拱。
吊顶层高
见设计图纸;
3)所有室内内框架柱需用洁净彩钢板包敷;
4)所有拼接缝处及装配缝隙均须涂塞密封胶密封处理,密封胶应丰满,表面平整,
不脱落;
5)洁净室内所有阴、阳角均采用R处理;地面需PVC地胶板上卷R并做10CM踢脚线;
6)吊顶吊架采用膨胀螺栓固定,膨胀螺栓应优先打在梁、柱或剪力墙的侧面,其安装
间距不大于米, 支吊架制作参照国标03K132施工,支吊架刷红丹防锈漆二遍,并
使用花兰螺栓进行调整;
7)高效送风口的安装应在吊顶完成并实施有效的清洁工作之后进行.
四、净化空调
1.参数对比表:
标准空气洁净度分级ISO14644-1标准与中国GMP标准、与中国手术室标准对照表
2.室内设计参数:
房间名称洁净等级湿度温度
高洁净测试房间100或10级 50±% 23±1℃
普通洁净房间1万级及10万级 50± 5 % 23±2℃
本次精密机械加工车间的洁净度设计采用动态十万级设计
3.设计概念
1)万级净化区设计换气次数大约为30次/小时,气流形式为乱流型,顶送下侧。
2)洁净车间以及参观走廊洁净度为动态十万级,相对正压差为5Pa;各房间门均带自
动闭门器;
3)洁净室洁净度、温湿度等相关指标须经第三方检测机构验证合格并出具检验报告。
4.洁净空调基本安装要求:
1)净化通风系统:材质选用、厚镀锌钢板(宝钢、武钢),角钢法兰及型号选用与管
径配套,钢板厚度与加工方法按《通风与空调工程施工质量验收规范》(GB50243-2002)的规定执行,所有配件用材与主材相同。
2)制作风管不得有横向拼接,尽量减少拼接,矩形风管底宽在900mm以内,不得有纵
向接缝,在900mm以上,应尽量减少接缝。
风管加工完毕需要采取洁净清洗措施和
封堵。
3)铆接法兰加固框及部件应采用镀锌铆钉,法兰铆钉孔、法兰螺栓间距不应大于
150mm。
4)所有水平或垂直的风管,必须设置必要的支、吊架或托架。
其构造形式由安装单位
在保证牢固可靠的原则下根据现场选定。
(支、吊架和托架的距离:矩形风管长边
L≤630mm,S=,L>630mm,S≤,不保温风管间距见有关规范)
5)风管保温采用25mm厚橡塑板保温。
6)风管支吊托架应设置开保温层外部,并在支吊托架与风管间垫木,同时,应避免在
法兰、调节阀等零部件处设置支吊托架。
7)安装调节阀、碟阀等配件时,必须注意将操作手柄配置在便于操作的部位。
8)安装调节阀时应先对其外观质量动作的灵敏度与可靠性,进行检验,合格后再进行
安装。
9)金属支吊架在表面除锈后刷防锈漆和色漆各两道。
5.项目建设周期
项目预计75日历天,主要计划如下:
1)合同签订后第一个月完成全部设计订货采购;
2)合同签订后第二个月完成全部设备及管道安装;
3)安装完成后半个月完成系统调试和检测,并交付使用。
五、可接受的供应商
全节完。
