洁净手术室设计方案及节能分析一、洁净手术室净化空调处理的典型方案与节能（一）、洁净手术室空调负荷的特点1、洁净手术室的外部空调负荷主要是来空调新风的处理负荷以及风机温升；洁净手术室的内部空调负荷主要有人员（医护人员及患者）的散热散湿，医疗用设备、仪器仪表的产热以及照明灯具的热负荷。
2、围护结构的传热、传湿因洁净手术室一般没有外墙和外窗而且围护结构的热工性能又非常好，因此围护结构的热湿负荷很小，可忽略不计。
3、洁净手术室空调负荷的热湿比较小大约为9000~9500kj/kg （1900~2500大卡/kg）。
（二）、洁净手术室空调负荷计算的假定条件1、假定Ⅰ级洁净手术室的面积为45m2，Ⅱ级为35m2，Ⅲ级为30m2，Ⅳ级为25m2；洁净手术室的净高为3m。
2、假定洁净手术室的室内温度为24±1℃，相对湿度为50%±10%；室外计算参数为上海地区夏季空调干球温度为34℃，夏季空调湿球温度为28.2℃，冬季空调温度为-4℃，冬季相对湿度为78%。
3、假定Ⅰ级洁净手术室的新风量为1000m3/h，Ⅱ级、Ⅲ级为800m3/h，Ⅳ级为600m3/h。
4、假定Ⅰ级洁净手术室内的人数为10人，Ⅱ级、Ⅲ级为8人，Ⅳ级为6人。
而且人员为轻度劳动，轻度劳动的人员在24℃室温的条件下，每人产生的显热为80W/人；潜热为130W/人，全热为210W/人，产湿量为190g/h·人。
5、假定洁净手术室内设备仪表的热负荷ⅠⅡ级洁净手术室为1500W，ⅢⅣ级为1100W；照明灯具负荷ⅠⅡ级为500W，ⅢⅣ级为400W。
6、空调循环机组和空调新风机组的风机温升均为1℃，冬季风机温升不考虑。
各级洁净手术室内的热湿负荷列于表14。
表14. 洁净手术室的热湿负荷各级洁净手术室净化空调的送风温差列于表15。
表15. 洁净手术室的空调送风温差（三）、四种不同空调处理方案及其能耗的比较现列举国内当前在洁净手术室常见的四种空气处理方案及其空调热湿处理的能耗进行分析比较，四方案如下：第一方案：新风与循环风混合后再进行空调热湿处理方案，新风不单独进行热湿处理（即AHU方案）。
洁净手术室可行的节能方案(二)洁净手术室可行的节能方案1. 引言洁净手术室是医院中至关重要的部分，但其频繁使用也意味着高能耗。
在节能环保意识日益提高的今天，寻找洁净手术室的节能方案是医院管理人员所关注的重要问题。
本文将提出一些可行的节能方案，以帮助医院减少能耗、保护环境，并提高手术室的整体效率。
2. 节能方案使用高效节能灯具•LED灯具是目前最常用的节能灯具之一，其能效高，寿命长，且不会产生过多热量。
•使用智能照明控制系统，根据手术室内的实际情况自动调节灯光亮度和使用时长。
安装节能玻璃窗•安装双层或三层中空隔热玻璃窗，有效隔绝室内外温度传导，减少室内空调或加热设备的使用频率。
优化空调系统•使用节能型空调系统，采用变频技术，根据手术室内的实际温度需求进行智能调节。
•定期清洁空调过滤网和换热器，保证空调系统的高效运行。
合理利用自然采光•最大程度地利用自然光，减少对人工照明系统的依赖。
•使用透明窗帘，以便在需要时遮挡不必要的阳光。
使用节能设备•选用能效等级高的手术设备和仪器，如手术台、监护仪等。
•定期对设备进行维护保养，确保其正常运行且能效高。
循环利用废热•通过建立废热回收系统，将手术室内产生的废热转化为有用的能源，如供暖或供水。
3. 结论通过实施以上提到的洁净手术室节能方案，医院可以显著降低能耗，减少对环境的影响，同时提高手术室的工作效率和舒适度。
这些方案不仅有利于医院节约能源，还能为患者和医护人员营造更好的工作环境，提高工作效能。
因此，医院管理人员应该积极采纳这些可行的节能方案，为未来的可持续发展做出贡献。

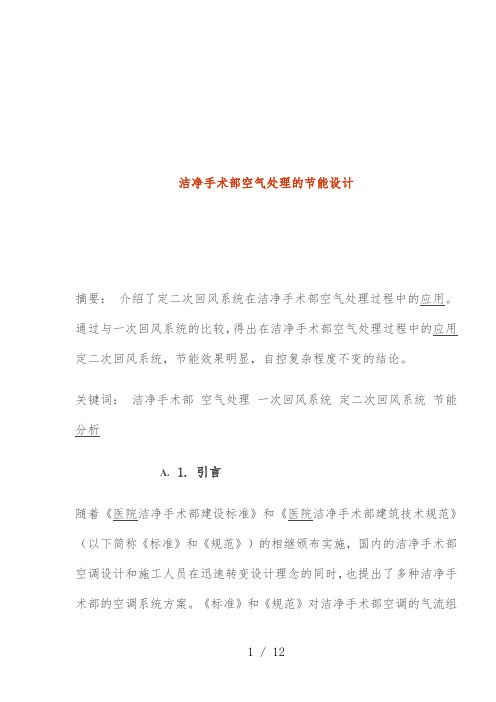

洁净手术部空气处理的节能设计摘要：介绍了定二次回风系统在洁净手术部空气处理过程中的应用。
通过与一次回风系统的比较，得出在洁净手术部空气处理过程中的应用定二次回风系统，节能效果明显，自控复杂程度不变的结论。
关键词：洁净手术部空气处理一次回风系统定二次回风系统节能分析A. 1. 引言随着《医院洁净手术部建设标准》和《医院洁净手术部建筑技术规范》（以下简称《标准》和《规范》）的相继颁布实施，国内的洁净手术部空调设计和施工人员在迅速转变设计理念的同时，也提出了多种洁净手术部的空调系统方案。
《标准》和《规范》对洁净手术部空调的气流组织规定较为详细明确，其主流区理论也得到了实践的证明和业界的认可，存在的争论相对较少。
相反，本应是较为成熟的空气处理和输送方案却存在较多争论，国内几家大的医院净化工程公司也都形成了自己鲜亮的空气处理“风格”。
然而，这些方案往往都着重强调空气净化品质参数的操纵，而忽略了空气处理过程的节能设计。
笔者认真分析了洁净手术部空调的要紧特点和现有的几种系统，认为在满足洁净手术部的工艺要求前提下，洁净手术部空气处理过程还有专门大的节能设计空间。
B. 2. 洁净手术部空调的要紧特点2.1 洁净手术部空调的设计参数和精度要求受传统的工业净化空调和工艺空调要求恒温恒湿的阻碍，往往过分强调洁净手术部空调设计参数的操纵精度。
然而洁净手术部空调是生物净化空调，与工业净化空调和传统的工艺空调都有专门大的区不，其工艺的要紧爱护对象是手术病人，更具体地讲是手术切口，因此对温湿度的精度要求一般并不太高，而《规范》对洁净手术部用房的温度和相对湿度的设计范围分不为22~25℃和35~60%。
2.2 洁净手术部的空调负荷特点洁净手术部的热湿负荷比较稳定。
从建筑的布置上来看，除清洁走廊外，洁净手术部的大部分区域一般都没有直接的外围护结构，其室内热湿负荷几乎不受室外气候条件的阻碍，人员和医疗用电设备是室内热湿负荷的要紧阻碍因素。
医院洁净手术室净化空调系统节能设计探讨【摘要】手术室是医院中最关键的部门之一，手术室的空调系统设计关乎患者手术安全和医务人员的工作效率。
本文围绕医院洁净手术室净化空调系统节能设计展开探讨。
在文章对背景进行介绍，并阐明研究的意义。
接着在详细探讨手术室空调系统的设计原则，探讨节能技术的应用及其在实际场景中的分析，评估节能效果并提出系统优化建议。
结论部分强调了净化空调系统节能设计的重要性，并展望了未来的发展方向，最后对整篇文章进行了总结。
通过本文的研究，对医院洁净手术室净化空调系统的节能设计有了更深入的了解，有助于提高手术室的工作效率和节省能源资源。
【关键词】手术室，空调系统，净化，节能设计，医院，节能技术，应用场景，效果评估，系统优化，净化空调系统，未来发展方向。
1. 引言1.1 背景介绍手术室是医院中最重要的区域之一，手术室的洁净程度直接关系到手术的成功率以及患者的安全。
手术室空调系统是保障手术室洁净度的重要设施之一，其设计和运行对手术室的洁净程度有着重要影响。
随着医疗技术的不断进步和医疗质量的不断提高，对手术室空调系统的要求也越来越高。
如何通过设计和运行手术室空调系统来保障手术室的洁净度和节能性，已成为当前医院建设和管理中亟待解决的重要问题。
在手术室洁净空调系统中，节能设计是一个重要的方面。
通过采用节能技术和优化设计，可以有效降低能耗，提高系统运行效率，减轻医院的运行成本，同时也有利于环境保护。
探讨手术室洁净空调系统的节能设计具有重要的理论意义和实践价值。
本文将从手术室空调系统设计原则、节能技术探讨、应用场景分析、节能效果评估和系统优化建议等方面展开讨论，以期为医院洁净空调系统的节能设计提供参考和指导。
1.2 研究意义手术室空调系统在医院中是至关重要的设备，其设计和运行质量直接关系到手术室的洁净程度和手术操作的成功率。
节能是当前社会发展的主题之一，医院洁净手术室净化空调系统的节能设计就显得尤为重要。
医院洁净手术室净化空调系统节能设计探讨医院手术室是一个非常特殊的场所，要求手术室内洁净度高，卫生条件好，环境稳定。
为了满足这些要求，手术室内的空调系统是必不可少的设备。
为了节约能源，降低运行成本，设计师们会在手术室内的空调系统设计中考虑节能因素。
本文将探讨医院洁净手术室净化空调系统节能设计。
一、空气净化方式现代手术室内几乎都采用高效率过滤器（HEPA）来过滤空气。
此外，医院还会装置紫外线消毒灯杀菌器、气体过滤器等净化设备。
选用合适的净化设备，可以避免污染裸露在手术室中的物品和空气进入到操作区域。
同时，不同的空气净化方式对空调系统的节能要求也各不相同，因此在设计空气净化系统时，一定要选择适合的净化方式。
二、风机和送风管道的尺寸设计风机是手术室中最高的能耗设备之一。
为了确保系统的可靠性和热控制，空调系统必须保证在充分通风的情况下完成冷却和加热任务。
因此，在设计空气系统时，需要通过计算和流体动力学模拟来确定风机和送风管道的大小和数字，以确保系统在满足需要的前提下最大限度地降低能源消耗。
三、节能空调节能空调设备是现代化的手术室常用设备之一。
与传统的冷凝器不同，节能空调采用热泵技术，可以通过吸收空气中的低温热量来产生制冷效果。
这种技术可以比传统冷凝器节省30%的能源，而且还不会对环境产生污染。
因此，在设计手术室环境控制系统时，考虑采用节能空调也是一种不错的选择。
四、自动控制系统设计自动控制系统可以对手术室内的温度、湿度等参数进行监控和调节，不仅可以提高能源利用效率，而且还可以减少手术室中的人为干扰。
它们可以根据需求自动开启或关闭设备、控制加热和冷却系统的输出、监测所有电气和机械操作等，非常方便且节省能源。
在实际应用中，还可以将自动控制系统与人机界面或智能手机连接，以便在远程监控和控制手术室。
总结在医疗手术室中，有效的空气过滤和空气调节不仅是基本要求，而且还可以防止污染、提高操作效率，缩短手术时间等。
因此，在设计手术室时，节能空调、适当的自动控制系统等新技术可以大大降低系统运行成本并提高使用效率。
医院净化手术室工程方案一、项目背景手术室是医院内最重要的区域之一，它直接关系到病人的生命安全。
手术室的环境要求非常严格，需要保持洁净、无菌、安静和舒适。
为了确保手术室的环境符合相关的卫生安全要求，需要对手术室进行净化工程。
本文将针对医院手术室净化工程进行详细分析和规划。
二、工程范围1.手术室空气净化系统的设计和安装；2.手术室灯具、空调、通风系统的改造和升级；3.手术室地面、墙面、天花板、门窗的材料选择和装修；4.手术室净化设备的选购和安装；5.手术室环境监测系统的建设；6.其他相关设备和设施的安装和改造。
三、方案设计1.空气净化系统设计（1）空气过滤系统手术室的空气过滤系统是净化工程中最关键的一部分。
根据手术室的使用要求和病情等级，需要选择不同级别的过滤器，确保手术室的空气达到符合要求的洁净度。
一般情况下，手术室需要配备初级、中级、高级三级过滤器，同时需要考虑过滤器的更换周期和维护保养。
（2）空气净化设备除了过滤器外，还需要在手术室安装空气净化设备，如紫外线杀菌器、负离子发生器等，以确保手术室内的空气质量达标。
2.灯具、空调、通风系统的改造和升级手术室的灯具、空调和通风系统也需要根据实际情况进行改造和升级。
灯具要求光照均匀稳定，无闪烁、无噪音；空调系统要求能够稳定地控制室内温度和湿度，并能够满足手术室的洁净度要求；通风系统要求能够快速排除手术室内的废气和异味，确保手术室内的空气流通。
3.手术室装修手术室的地面、墙面、天花板和门窗的装修材料需要选择符合卫生标准的材料，如防菌、易清洁、抗腐蚀的材料，确保手术室的环境符合洁净标准。
4.净化设备选购和安装手术室的净化设备包括空气净化设备、紫外线杀菌器、负离子发生器等，需要根据手术室的实际情况和洁净要求进行选购和安装。
5.环境监测系统建设手术室的环境监测系统需要能够实时监测手术室的温度、湿度、洁净度等参数，并能够及时报警，确保手术室的环境符合要求。
四、工程实施1.项目立项和规划在确定手术室净化工程方案后，需要进行项目立项和详细规划。
医院洁净手术室净化空调系统节能设计探讨医院手术室是医院内最重要的区域之一，手术室内的空气质量直接关系到手术的顺利进行和患者的安全。
为了保证手术室内的空气清洁和无菌状态，医院手术室通常会安装空调系统。
由于手术室的特殊性，空调系统的设计需要特别考虑节能和净化，以满足手术室的严格要求。
不同于一般的办公室或商业空间，手术室的空调系统设计需要满足苛刻的洁净度和空气流速要求，同时还需要考虑节能和环保。
本文将对医院手术室空调系统节能设计进行探讨，以期为医院手术室空调系统的设计和改进提供一些参考。
1. 手术室空调系统的特点与要求手术室是医院内最重要的区域之一，对空气质量要求非常高。
手术室空气质量主要受到以下几个方面的影响：空气温度和湿度、洁净度、气流速度和分布以及空气中微生物和细菌等污染物的浓度。
手术室内必须保持干净、无菌和稳定的空气环境，以确保手术医生和患者的健康和安全。
在手术室空调系统的设计中，需要特别注意以下几个方面的要求：（1）洁净度要求高：手术室内的空气洁净度要求达到国际标准ISO5级别（相当于美国标准Class 100级别），这意味着每立方米空气中的悬浮颗粒物不能超过0.1微米。
这就要求空调系统具有很高的净化能力，能够有效地过滤和清洁空气中的微粒和微生物污染物。
（2）气流速度要求合适：手术室内的气流速度要求在0.25-0.5m/s之间，能够有效地将手术室内的有害气体和颗粒物排除，但又不能对手术过程和患者造成不利影响。
（3）稳定性要求高：手术室内的温度和湿度要求稳定不变，以保证手术过程的顺利进行。
为了满足手术室空调系统的特殊要求，提高能效和降低能耗，手术室空调系统的设计需要遵循一些节能设计原则。
（1）选用高效过滤器：在手术室空调系统中，过滤器的性能直接影响空气洁净度和系统的能耗。
应选择高效的过滤器，能够有效地过滤空气中的微粒和微生物，同时又保持较低的压降和阻力，以降低系统的能耗。
（2）合理设计空气流路：手术室空调系统的空气流路设计应合理，以减小气流阻力，提高系统的能效。
洁净手术部空气处理方式及节能探讨随着医学科学的不断发展，手术已经成为了治疗重症患者和保障生命安全的最有效方法之一。
然而，手术部的洁净程度直接影响手术中患者的安全和治疗效果。
因此，为了确保患者的安全和手术的成功，洁净手术部空气处理方式和节能也成为了医院中一个非常重要的问题。
一、洁净手术部空气处理方式手术室的洁净程度是评价手术环境优劣的重要标准之一。
目前，洁净手术部空气处理方式主要有两种：传统的无菌室空气处理方式和现代的中央空调系统空气处理方式。
1. 传统的无菌室空气处理方式传统的无菌室是在手术室内设置一种全封闭式空间系统，通过进出口的空气流通进行空气处理。
通常在无菌室进出口处增加了过滤器、空气幕帘等设备控制空气对流，而且紧贴着蓝色的安全门，经过高效洁净过滤器过滤的新风和手术室内空气的混合物，可提供一定的热湿度和氧气含量，为手术室提供洁净的环境，让手术的操作更加安全、可靠和有效。
不过，传统的无菌室空气处理方式成本较高，且维护成本也较高，而且维护过程中避免污染是一个比较困难的问题。
因此，现代的医院大多采用中央空调系统空气处理方式。
2. 现代的中央空调系统空气处理方式现代的中央空调系统是由空调机组、空气处理设备、送回风管、回风管及末端送回风口等多个零部件组成的集中供冷、换气系统，主要用于调节室内环境，保证室内的温度、湿度和清洁度等指标恒定。
与传统的无菌室空气处理方式相比，中央空调系统空气处理方式具有投资少、维护成本低等优点，也更加适合于医院的现代化建设。
不过，中央空调系统空气处理方式也存在着一些问题。
例如，如果系统设计不合理，可能会导致空气循环不畅、细菌繁殖等问题。
因此，医院需要根据其实际需求来制定合适的洁净手术部空气处理方案。
二、节能探讨随着社会经济的发展和人们生活质量的提高，能源的消费不断增加，环保问题也日益突出。
因此，在选择洁净手术部空气处理方式时，节能也是一个必须考虑的问题。
中央空调系统空气处理方式相比传统的无菌室空气处理方式，具有更低的维护成本和较少的污染问题，因此更加节能。
洁净手术室的工程方案一、洁净手术室的设计标准1、国家卫生行业标准洁净手术室的设计应符合国家卫生行业相关标准，如GB 50736-2011《洁净手术室设计规范》等。
在设计中需考虑洁净手术室的布局、面积、层高、通风系统、空气净化系统等方面的要求，保证手术室环境的安全和可控性。
2、国际标准除符合国家标准外，设计还需考虑满足国际上相关标准的要求，如ISO 14644等。
这些国际标准更多地体现了对洁净度和无菌度的要求，有助于提高手术室的治疗效果和质量。
二、材料选择在洁净手术室的装修和材料选择上，需要考虑到材料的洁净度、抗菌性和易清洁性等因素。
常用的材料有：无尘无菌板、不锈钢板、光滑玻璃等。
这些材料均具有较好的耐腐蚀性和耐高温性，能够满足手术室洁净度的要求。
三、空气净化系统1、空调系统洁净手术室的空调系统需具备较高的过滤净化能力，能够有效过滤空气中的微生物、灰尘等颗粒物。
同时，应具备温湿度控制能力，保证手术室的环境条件稳定。
2、气密性设计洁净手术室的气密性设计是其空气净化系统的重要保障，避免外部空气的进入和内部空气的外泄。
3、新风系统在手术室内需要实施新风系统，以确保空气的循环和更新，保持室内空气清洁度。
四、设备配置1、手术台手术台是手术室内最重要的设备之一，其质量和稳定性直接关系到手术操作的安全性。
应选用具有较高质量和稳定性的手术台，并确保手术台的易清洁性。
2、手术灯手术灯对手术操作提供了良好的照明条件，应选择具有高亮度和均匀度的手术灯，以确保手术操作的高效和安全。
3、洁净设备在洁净手术室内需要配置一些洁净设备，如洁净车、洁净台等，用于存放手术器械、药品等，确保洁净手术室内的物品卫生和无菌度。
五、管理维护洁净手术室的管理维护是其正常运行的重要保障，包括了定期的环境检测、设备检测、清洁消毒等工作。
另外，还需要建立完善的洁净手术室管理制度和操作规程，确保手术室内的各项工作有序进行。
以上便是洁净手术室的工程方案，其设计和建设需要充分考虑洁净度和无菌度的要求，确保手术室的环境安全和有效性。
-、洁净手术室净化空调处理的典型方案与节能(一)、洁净手术室空调负荷的特点1、洁净手术室的外部空调负荷主要是来空调新风的处理负荷以及风机温升；洁净手术室的内部空调负荷主要有人员(医护人员及患者)的散热散湿，医疗用设备、仪器仪表的产热以及照明灯具的热负荷。
2、围护结构的传热、传湿因洁净手术室一般没有外墙和外窗而且围护结构的热工性能又非常好，因此围护结构的热湿负荷很小，可忽略不计。
3、洁净手术室空调负荷的热湿比较小大约为9000~9500kj/kg ( 1900~2500 大卡/kg)。
(二八洁净手术室空调负荷计算的假定条件1、假定I级洁净手术室的面积为45m2,U级为35m2,川级为30m2，"级为25m2;洁净手术室的净高为3m。
2、假定洁净手术室的室内温度为24 ±「C,相对湿度为50% ± 10% ;室外计算参数为上海地区夏季空调干球温度为34 C,夏季空调湿球温度为28.2 C, 冬季空调温度为-4 C,冬季相对湿度为78%。
3、假定I级洁净手术室的新风量为1000m 3/h ,^级、川级为800m 3/h, W 级为600m 3/h。
4、假定I级洁净手术室内的人数为10人，U级、川级为8人，W级为6 人。
而且人员为轻度劳动，轻度劳动的人员在24 C室温的条件下，每人产生的显热为80W/人；潜热为130W/人，全热为210W/人，产湿量为190g/h人。
5、假定洁净手术室内设备仪表的热负荷IU级洁净手术室为1500W，川W 级为1100W;照明灯具负荷IU级为500W，川W级为400W。
6、空调循环机组和空调新风机组的风机温升均为 1 C,冬季风机温升不考虑。
各级洁净手术室内的热湿负荷列于表14。
表14.洁净手术室的热湿负荷表15.洁净手术室的空调送风温差(三八四种不同空调处理方案及其能耗的比较现列举国内目前在洁净手术室常用的四种空气处理方案及其空调热湿处理的能耗进行分析比较，四方案如下：第一方案：新风与循环风混合后再进行空调热湿处理方案，新风不单独进行热湿处理(即AHU方案)。
第二方案：新风进行深冷预处理后送入循环机组回风段与回风混合再进行空调的微处理方案(即MAU + RAU方案)。
第三方案：新风进行深冷预处理后送入循环机组送风段与空调微处理后的循环风再混合的方案(即MAU + RAU方案)。
第四方案：新风进行深冷预处理，新风不仅仅承担本身的热湿负荷而且还承担洁净手术室内的全部热湿负荷，新风送入洁净手术的静压箱与不进行热湿处理的循环风混合的方案(即MAU + FFU方案)。
拧制逹明:IJUfX 支管上的規位定亂蜀阀控報各甬厚手术室的新At. 2屈话净手术皇肉炖温度控制该手处室的循环机组内的表冷審和加如需3压膚M 手术室內的相对遥度控制手并室的衛环机绘内的表净看和加谡罷4.用洁净手术室内斤曲压是控制手术室的排凤机的变按需5用洁淨手术室的循环机组富潸内亂吐力控制循环机姐凤机妁变塡需%%耳T^l**c SmxFMi世g& g —idib M FM<id-.itfrltJlg”*!■到理MLIM,h ('aidt g■ 0P 0to co -- : gg ?』^.D■9.Q3 0 ag5L 5h.55L 5L5工"r.42.5 g 4U如M /k ：.EQrg.G眄©rtO ；yfi56M tg •也1&用新风机姐送风管内的压力控制新风机组风机餌变顔星图2.第二方案（MAU+RAU ）的空调处理方案自控原理图和焓湿图人一E Wil.M 一饰曲”5 -tMfM日-壷gM一JUFL4 flb-EJU#1£ 出■申Mi帖一实童愛护才鼻鼻,C -対计屮F -鱼出一”-・冲出&_IfziiMUil■■-旳一L-PJril*ifiM“両IM14m ri)ft 13的■2自4 ro 1.C101&阴:匕I.©IQ a.i 2.5a '9.C9.G9.3鬧砧S ；K讣邓即弓4?5«Z5>ijlR/Kql1!I 二19.0'H :T5.6S-fc 5.E■■1 :I;21H_2_3>C> 一N控戕牡1 .用參厲戈管11的双位定寓J阀控制各溥净2尺字曲新甌量.Z弼亭净手术多阿的谥虔控制该丰术室的循环机如内的表冷器和加热霍3用宦争手术宦甯的粕对煤度控制手术室的循环扰级内的壤殆罟和加洱鼠4卩洁浄手术室为外肉压鸟控副手术室的那他閱的费频龜5朋声尙手术豊的嗚坏机塩送風管加詰厅控創循环机扌口凶討艮频鼠 &用新风机坦送凤管内削玉力控制新XftfiA机悔变频第图3.第三方案（MAU+RAU ）的空调处理方案自控原理图和焓湿图i 润«xt#±m 定他矍洲制卷洁郴术宣皱2 ■用新飓夙管内的ifi 厦揑$【新风机组内的隶玲理和加热举 3. 用新阳飙菁内的控制新财L 组内的<4#>P 加暹鼻.暹度优宪 4 •用洁净手术室囚夬的压差理科手术室孙排觐机曲佼振崔5绸洁净手术豊的风机过诚器札组送凤管询的医力控制机如的娈频雀6.月护风机纽惠昭F ：曲'E 力捋引新F 』建•耻I 的变廈器.图4.第四方案(MAU+FFU )的空调处理方案自控原理图和焓湿图表16.第一方案空调处理的能耗表洁净手术室级别夏季耗冷量(kW )夏季再热量 (kW )冬季加热量 (kW )冬季加湿量 (kg/h )I 55 28.7 7.0 7.2 n 26.5 9.5 5.06 5.9 m19.8 4.64 5.45 6.2 IV13.52.073.724.3/1-iyr—,s2岚机过遽尋机组(FFU)邑初粮器卜刨-*«fl -■*1—+*f!ld-Jt4lfcC 7Wt Mt换一 JUPEM 上 一f f2U4*4_i- • ?■■ 蜗一T ■ * ■宀■电"W 彌少\'c心巧?cn'< r 1*-'13 I J O l.£ i.,D 臨:：3 s33 9.5to3 X 軸；卷勺科弓伽>：KfllIB 3rBO1QLQ6.GE.Dil ..' J-■ 一 '■■*-•, 弘一村・5表17.第二方案空调处理的能耗表表18.第三方案空调处理的能耗表表19.第四方案空调处理的能耗表(四八四种不同空调处理方案的节能分析1、就夏季空调冷量消耗而言，第一方案能耗较大是不节能的方案。
第二方案，第三方案和第四方案的耗冷量均较小，第二，第三,第四方案的冷量消耗均为第一方案的37%左右。
同时夏季再热的能耗量第一方案很大更不可取。
第二、三方案的再热量只是第一方案的12%，第四方案的夏季再热量更小. 而冬季加热量和加湿量的能耗三种方案基本相同。
因此单从节能角度，第二、第三，第四方案优于第一方案。
其中第四方案最节能•2、第二、第三方案的冷量、热量、加湿量基本相同，第四方案的能耗都小于第二，第三方案，但是在洁净手术室不工作的时间(大约占总时间的2/3)为了保证手术室的洁净度不受外界污染，就必须维持室内的一定正压，即必须向不工作的洁净手术室送一定量的经空调处理的洁净新风，此时第二方案不仅新风机组要运行而且循环机组内的风机也要开启，而第三方案和第四方案仅新风机组运行循环机组可停机节电，这就显出第三和第四方案的优点了。
3、第三和第四方案除上述优点外，其新风的质量新鲜程度也比第二方案高，而且容易控制和调节手术室内的压力，还可以减少价格昂贵的定风量装置。
4、第三和第四方案方案中新风深冷处理可分为两步进行，第一步可利用医院的集中冷冻站的冷冻水为冷源对新风进行降温除湿处理；第二步可利用独立的风冷直接蒸发机组为冷源对新风进行深度抽湿处理，而该机组的风冷冷凝器的废热又可做为可调的新风再热的热源。
这样又进一步节能了。
5、上述四种洁净手术室净化空调系统的典型方案中，无论是在能耗方面还是在运行管理方面，第三、第四方案都优于第一、第二方案。
如果洁净手术室在运行中负荷比较稳定且波动不大时第四方案不仅最节能最省运行费，并且大大的节省了建造投资。
、不同地区、不同季节洁净手术室净化空调系统运行管理的特点一）、我国幅员辽阔，南北东西气候差别极大。
北方冬季严寒干燥，南方夏季炎热潮湿，东部临海温和湿润，西部山区干燥多风。
因此在不同地区建造医院洁净手术室时，要特别重视净化空调系统的运行管理的特点。
根据《采暖通风与空气调节设计规范》GB50019-2003 中给出的（室外气象参数表）可查出我国夏季室外空气热焓最高的地区位于高温潮湿的上海、江苏、浙江和湖北等省市，其热焓值高达90.3kj/kg 。
其中，江苏省的南通市和常州市以及浙江省的温州市夏季室外空气的热焓超过92kj/kg 。
而安徽、江西、湖南、福建、广东、广西、四川、台湾、香港、澳门等广大南方地区夏季室外空气的热焓也在88kj/kg 左右。
北京、天津、河北、山东、山西、吉林、辽宁、黑龙江、陕西等东北和华北地区夏季室外空气的热焓大约在80kj/kg 左右。
对于干旱少雨、低温的大西北和西南地区的内蒙、甘肃、宁夏、新疆、云南等地区夏季室外空气的热焓一般都低于58.5kj/kg 。
我国夏季室外空气热焓最低的地区是西藏、青海等高原省份，其热焓还不足41.8kj/kg 。
夏季室外空气的热焓高，医院洁净手术室净化空调系统空气降温处理消耗的能量就大，运行费用也就昂贵。
在冬季，我国黄河以北的华北（北京、天津、河北、山东、山西等地区），内蒙、东北（辽宁,吉林,黑龙江），西北（甘肃、宁夏、青海、新疆）以及西藏自治区室外空气温度一般都是—10°C至—30°C;黑龙江北部的爱辉县和新疆北部的阿勒泰地区，冬季室外气温可低至—350C至—400C ;长江流域的上海、江苏、江西、安徽、河南、湖北、湖南、四川、贵州、云南等省市区冬季室外气温大都在—100C至100C;而江南亚热带地区的浙江、福建、广东、广西以及台湾、香港、澳门等省市区的冬季室外气温均在5°C至20°C。
因此，为了保证洁净手术室新风量和温度，必须对新风进行加热，地区不同，室外气温不同，净化空调系统的加热量、加湿量不同，耗电量也不相同。
现仅就45m2一级手术室的耗能为例，它们分别建在北京、上海、深圳三个不同地区，比较它们空调的夏季耗冷量和冬季加热量、加湿量的差别（见表20）。
净化空调系统新风处理的终温均为100C，相对湿度均为95%。
由表可见，在相同的条件下，上海夏季的空调耗冷量最大，北京冬季的加热量、加湿量最大。
夏季空调耗冷量北京是上海的85.3%，深圳是上海的97%。
