维纳滤波滤除同频的原理1.引言1.1 概述维纳滤波是一种广泛应用于信号处理领域的滤波算法，其主要用途是去除同频干扰。
在实际应用中，我们经常会遇到不同信号混杂在一起的情况，即使这些信号具有相同的频率，但它们可能具有不同的相位和幅度。
这些干扰信号会对我们所关注的信号产生干扰，影响我们对信号的分析和处理。
维纳滤波通过对输入信号进行加权求和的方式，将干扰信号的影响最小化，使我们能够更准确地恢复出所关注的信号。
其基本原理是通过对干扰信号和所关注信号进行统计特性的估计，然后通过最小均方误差准则确定滤波器的加权系数，最终实现对干扰信号的抑制。
同频干扰是指具有相同频率的干扰信号对所关注的信号产生的干扰作用。
由于干扰信号与我们所关注的信号相同频率，传统的滤波器往往难以区分它们并准确滤除。
而维纳滤波通过对信号的统计特性进行建模，可以较好地区分干扰信号和所关注信号，并实现对同频干扰的有效抑制。
维纳滤波在通信领域、图像处理领域等都有广泛的应用。
在通信系统中，维纳滤波可以用于抑制同频干扰信号，提高系统的抗干扰性能，从而提高通信质量。
在图像处理领域，维纳滤波可以用于去除同频干扰造成的图像噪声，提高图像的清晰度和质量。
总之，维纳滤波是一种重要的信号处理技术，能够有效地滤除同频干扰。
通过对信号的统计特性进行建模和优化滤波器的参数，维纳滤波能够在干扰较严重的情况下提供较好的抑制效果。
在实际应用中，我们可以根据具体的信号特点和要求选择合适的维纳滤波算法，以达到更好的滤波效果。
1.2文章结构文章结构部分应描述整篇文章的组织结构和各个部分的内容。
在这篇文章中，可以按照以下方式来编写文章结构的内容：文章结构:本篇长文将按照以下结构组织内容:1. 引言1.1 概述1.2 文章结构: 本节将介绍文章的结构和各个部分的内容安排。
1.3 目的2. 正文2.1 维纳滤波的基本原理: 本节将介绍维纳滤波的基本原理，包括维纳滤波的数学模型和算法。
2.2 同频干扰的特点: 本节将探讨同频干扰的特点，包括其在信号处理中的影响和表现形式。
维纳滤波7.2 维纳滤波从连续的(或离散的)输入数据中滤除噪声和干扰以提取有用信息的过程称为滤波，而相应的装置称为滤波器。
根据滤波器的输出是否为输入的线性函数，可将它分为线性滤波器和非线性滤波器两种。
滤波器研究的一个基本课题就是:如何设计和制造最佳的或最优的滤波器。
所谓最佳滤波器是指能够根据某一最佳准则进行滤波的滤波器。
20世纪40年代，维纳奠定了关于最佳滤波器研究的基础。
即假定线性滤波器的输入为有用信号和噪声之和，两者均为广义平稳过程且知它们的二阶统计特性，维纳根据最小均方误差准则(滤波器的输出信号与需要信号之差的均方值最小)，求得了最佳线性滤波器的参数，这种滤波器被称为维纳滤波器。
在维纳研究的基础上，人们还根据最大输出信噪比准则、统计检测准则以及其他最佳准则求得的最佳线性滤波器。
实际上，在一定条件下，这些最佳滤波器与维纳滤波器是等价的。
因而，讨论线性滤波器时，一般均以维纳滤波器作为参考。
维纳滤波理论用于解决最小均方误差下的线性滤波问题。
设接收到(或观测到)的信号为随机信号(7-1)其中s(t)是未知的实随机信号，n(t)是噪声。
要设计的线性滤波器，其冲击响应为h(t, τ)，输入为x(t)，输出为，即(7-2)令为估计误差。
冲击响应h(t, τ)按最小均方误差准则确定，即h(t, τ)必须满足使(7-3)达到最小。
根据最小均方误差估计的正交条件，有以下关系成立(7-4)令(7-5)(7-6)则有(7-7)上述方程通常称为非平稳随机过程条件下的维纳-霍甫(Wiener-Kolmogorov)积分方程。
特别当x(t)，s(t)均为广义(或宽)平稳随机信号，而滤波器是线性时不变系统的情况下，x(t)与s(t)必为联合平稳，式(7-7)可写为(7-8)令，，则有(7-9)此处，“*”号表示卷积，对上式两边取Fourier变换，可得(7-10)(7-11)对于因果线性系统，有(7-12)采用完全相同的分析方法，推得因果平稳维纳-霍甫积分方程如下(7-13)(7-14)其中，表示的零、极点位于，表示的零、极点位于。
IIR 滤波器、FIR 滤波器与维纳滤波器所谓数字滤波器，是指输入、输出均为数字信号，通过一定运算关系改变输入信号所含频率成分的相对比例或者滤除某些频率成分的器件。
数字滤波器从实现的网络结构或者从单位脉冲响应分类，可以分为无限脉冲响应（IIR ）滤波器和有限脉冲响应（FIR ）滤波器。
它们的系统函数分别为：1.1n N n z n h z H --=∑=10)()( 1.21.1中的H(z)成为N 阶IIR 滤波器，1.2中的H(z)称为(N-1)阶FIR 滤波器函数，这两种类型的设计方法有很大的区别。
IIR 数字滤波器的设计既可以从模拟滤波器的设计入手来进行，也可以直接利用指标参数，通过调用滤波器设计子程序或函数来进行。
可以利用脉冲响应不变法来设计IIR 数字低通滤波器，按照技术要求设计一个模拟低通滤波器，得到模拟低通滤波器的传输函数，再按一定的转换关系将传输函数转换成数字低通滤波器的系统函数H(z)。
设模拟滤波器的传输函数是s H a ()，相应的单位冲激响应是)(t h a ，对)(t h a 进行等间隔采样，采样间隔为T ，得到)(nT h a ，将h(n)= )(nT h a 作为数字滤波器的单位取样响应，那么数字滤波器的系统函数便是h(n)的z 变换，因此脉冲响应不变法是一种时域上的转换方法，它使h(n)在采样点上等于)(t h a∑=-=Ni iia s s A s H 1)( 1.3 ∑=--=Ni T s iz eA z H i 111)( 1.4 将s H a ()在s 平面上沿虚轴按照周期2pi/T 延括后，再按标准映射关系sT e z =，映射到z 平面上，就得到了H(z)。
脉冲响应不变法的优点是频率坐标变化时线性的，如果不考虑频率混叠现象，用这种方法设计的数字滤波器会很好的重现模拟滤波器的频率特性。
以下为用matlab 仿真的一个IIR 低通滤波器： % IIR Lowpass Use Butterworth % copyright by Etual clear;fs=20;fpass=4;fstop=5;∑∑=-=--=Nk kk Mk k k z a z b z H 101)(Ap=0.5;As=10;wp=2*pi*fpass/fs;ws=2*pi*fstop/fs;omegap=tan(wp/2);omegas=tan(ws/2);ep=sqrt(10^(Ap/10)-1);es=sqrt(10^(As/10)-1);N=ceil(log(es/ep)/log(omegas/omegap));omega0=omegap/ep^(1/N);K=floor(N/2);for i=1:Ktheta(i)=pi*(N-1+2*i)/(2*N);endfor i=1:KG(i)=omega0^2/(1-2*omega0*cos(theta(i))+omega0^2);endfor i=1:Ka1(i)=2*(omega0^2-1)/(1-2*omega0*cos(theta(i))+omega0^2);endfor i=1:Ka2(i)=(1+2*omega0*cos(theta(i))+omega0^2)/(1-2*omega0*cos(theta(i))+omeg a0^2);endif K<(N/2)G0=omega0/(omega0+1);a0=(omega0-1)/(omega0+1);endw=0:pi/300:pi;Hw2=1./(1+(tan(w/2)/omega0).^(2*N));plot(w/pi,Hw2);grid;图一IIR滤波器频谱图IIR数字滤波器能保留一些典型模拟滤波器优良的幅度特性，但设计中只考虑了幅度特性，没考虑相位特性，所设计的滤波器相位特性一般是非线性的。
维纳滤波器及其在图像处理中的应用摘要图像由于受到如模糊、失真、噪声等的影响，会造成图像质量的下降，形成退化的数字图像。
退化的数字图像会造成图像中的目标很难识别或者图像中的特征无法提取，必须对其进行恢复。
所谓图像复原就是指从所退化图像中复原出原始清晰图像的过程。
维纳波是一种常见的图像复原方法，该方法的思想是使复原的图像与原图像的均方误差最小原则恢复原图像。
本文进行了对退化图像进行图像复原的仿真实验，分别对加入了噪声的退化图像、运动模糊图像进行了维纳滤波复原，并给出了仿真实验效果以及结果分析。
实验表明退化图像在有噪声时必须考虑图像的信噪比进行图像恢复，才能取得较好的复原效果。
关键词：维纳滤波；图像复原；运动模糊；退化图像AbstractDue to factors such as blurring distorting and noising, image quality deteriorated and led to degenerated digital images which is getting harder to discern the target image or extract the image features. Wiener Filter is often used to recover the degraded image. The principle of the method expects to minimize the mean square error between the recovered image and original image. This paper carried out a restoration simulation experiments on degraded image,restoration of motion blurred images, and the result shows, SNR noise of the autocorrelation function for image restoration must be taken into consideration when restoring degraded images in a noise. Key words:Wiener Filter; motion blurred;degraded image;image restoration概述图像在形成、传输和记录的过程中都会受到诸多因素的影响,所获得的图像一般会有所下降，这种现象称为图像“退化”。
维纳维纳滤波实现模糊图像恢复维纳滤波实现模糊图像恢复摘要维纳滤波器是最小均方差准则下的最佳线性滤波器，它在图像处理中有着重要的应用。
本文主要通过介绍维纳滤波的结构原理，以及应用此方法通过MATLAB函数来完成图像的复原。
关键词：维纳函数、图像复原一、引言在人们的日常生活中，常常会接触很多的图像画面，而在景物成像的过程中有可能出现模糊，失真，混入噪声等现象，最终导致图像的质量下降，我们现在把它还原成本来的面目，这就叫做图像还原。
引起图像的模糊的原因有很多，举例来说有运动引起的，高斯噪声引起的，斑点噪声引起的，椒盐噪声引起的等等，而图像的复原也有很多，常见的例如逆滤波复原法，维纳滤波复原法，约束最小二乘滤波复原法等等。
它们算法的基本原理是，在一定的准则下，采用数学最优化的方法从退化的图像去推测图像的估计问题。
因此在不同的准则下及不同的数学最优方法下便形成了各种各样的算法。
而我接下来要介绍的算法是一种很典型的算法，维纳滤波复原法。
它假定输入信号为有用信号与噪声信号的合成，并且它们都是广义平稳过程和它们的二阶统计特性都已知。
维纳根据最小均方准则，求得了最佳线性滤波器的的参数，这种滤波器被称为维纳滤波。
二、维纳滤波器的结构维纳滤波自身为一个FIR或IIR滤波器，对于一个线性系统，如果其冲击响应为()n h，则当输入某个随机信号)(nx时，Y(n)=∑-n )()(mnxmh式（1）这里的输入)()()(n v n s n x += 式（2）式中s(n)代表信号，v(n)代表噪声。
我们希望这种线性系统的输出是尽可能地逼近s(n)的某种估计，并用s^(n)表示，即)(ˆ)(y n sn = 式（3） 因而该系统实际上也就是s(n)的一种估计器。
这种估计器的主要功能是利用当前的观测值x(n)以及一系列过去的观测值x(n-1),x(n-2),……来完成对当前信号值的某种估计。
维纳滤波属于一种最佳线性滤波或线性最优估计，是一最小均方误差作为计算准则的一种滤波。

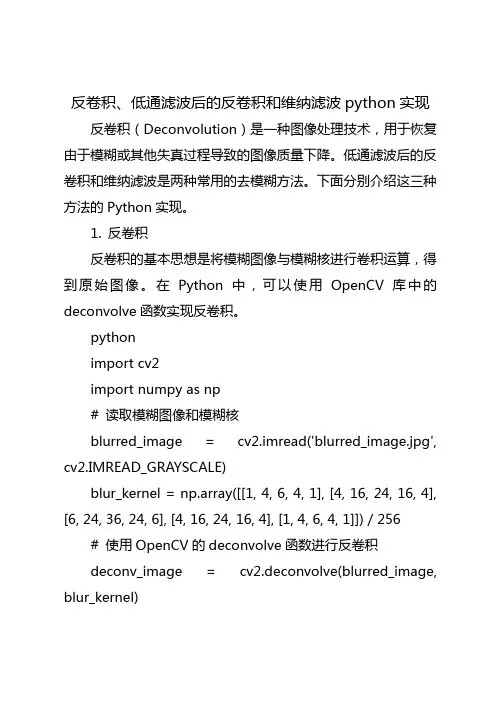

反卷积、低通滤波后的反卷积和维纳滤波python实现反卷积（Deconvolution）是一种图像处理技术，用于恢复由于模糊或其他失真过程导致的图像质量下降。
低通滤波后的反卷积和维纳滤波是两种常用的去模糊方法。
下面分别介绍这三种方法的Python实现。
1. 反卷积反卷积的基本思想是将模糊图像与模糊核进行卷积运算，得到原始图像。
在Python中，可以使用OpenCV库中的deconvolve函数实现反卷积。
pythonimport cv2import numpy as np# 读取模糊图像和模糊核blurred_image = cv2.imread('blurred_image.jpg', cv2.IMREAD_GRAYSCALE)blur_kernel = np.array([[1, 4, 6, 4, 1], [4, 16, 24, 16, 4], [6, 24, 36, 24, 6], [4, 16, 24, 16, 4], [1, 4, 6, 4, 1]]) / 256 # 使用OpenCV的deconvolve函数进行反卷积deconv_image = cv2.deconvolve(blurred_image, blur_kernel)# 显示原始图像、模糊图像和反卷积后的图像cv2.imshow('Original Image', blurred_image)cv2.imshow('Blurred Image', deconv_image)cv2.waitKey(0)cv2.destroyAllWindows()2. 低通滤波后的反卷积低通滤波后的反卷积是在对模糊图像进行低通滤波后，再进行反卷积操作。
这里我们使用高斯滤波作为低通滤波器。
在Python中，可以使用OpenCV库中的GaussianBlur和deconvolve函数实现低通滤波后的反卷积。
