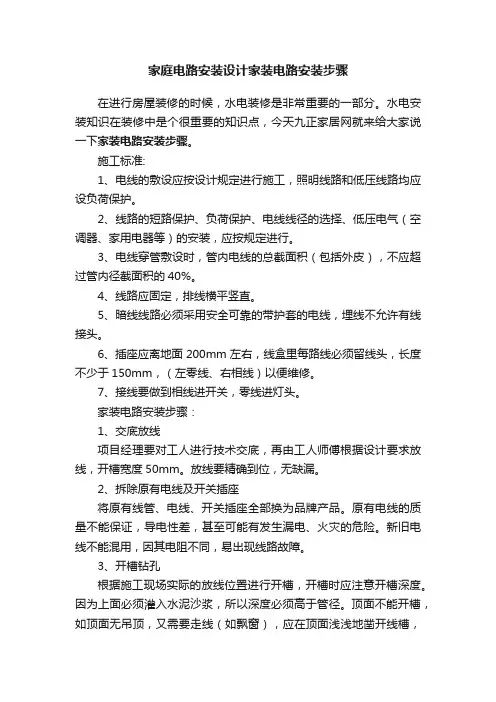

家庭电路安装设计家装电路安装步骤在进行房屋装修的时候，水电装修是非常重要的一部分。
水电安装知识在装修中是个很重要的知识点，今天九正家居网就来给大家说一下家装电路安装步骤。
施工标准:1、电线的敷设应按设计规定进行施工，照明线路和低压线路均应设负荷保护。
2、线路的短路保护、负荷保护、电线线径的选择、低压电气（空调器、家用电器等）的安装，应按规定进行。
3、电线穿管敷设时，管内电线的总截面积（包括外皮），不应超过管内径截面积的40%。
4、线路应固定，排线横平竖直。
5、暗线线路必须采用安全可靠的带护套的电线，埋线不允许有线接头。
6、插座应离地面200mm左右，线盒里每路线必须留线头，长度不少于150mm，（左零线、右相线）以便维修。
7、接线要做到相线进开关，零线进灯头。
家装电路安装步骤：1、交底放线项目经理要对工人进行技术交底，再由工人师傅根据设计要求放线，开槽宽度50mm。
放线要精确到位，无缺漏。
2、拆除原有电线及开关插座将原有线管、电线、开关插座全部换为品牌产品。
原有电线的质量不能保证，导电性差，甚至可能有发生漏电、火灾的危险。
新旧电线不能混用，因其电阻不同，易出现线路故障。
3、开槽钻孔根据施工现场实际的放线位置进行开槽，开槽时应注意开槽深度。
因为上面必须灌入水泥沙浆，所以深度必须高于管径。
顶面不能开槽，如顶面无吊顶，又需要走线（如飘窗），应在顶面浅浅地凿开线槽，电线用薄线管包好，再在槽内固定。
过墙和过梁的地方需要钻孔，钻孔时的孔径、孔距一般为100mm；电线和水管不能走一个孔。
虽然3.15标准是横平竖直，三个弯头一个过路盒，但是这样施工会增加好多空面板，影响美观而且增加了费用。
可采取按斜排直线的方式进行排管，这样排既没有弯头又没有过路盒，施工方便且便于维修。
4、布管根据在施工现场开设的沟槽进行布排管，在有水房间进行布排管时电管应布设在墙上、顶上。
强弱电线不允许走厨房、卫生间阳台的地面。
墙面管道的布置应平顺竖直，尽量不要有弯折的地方。

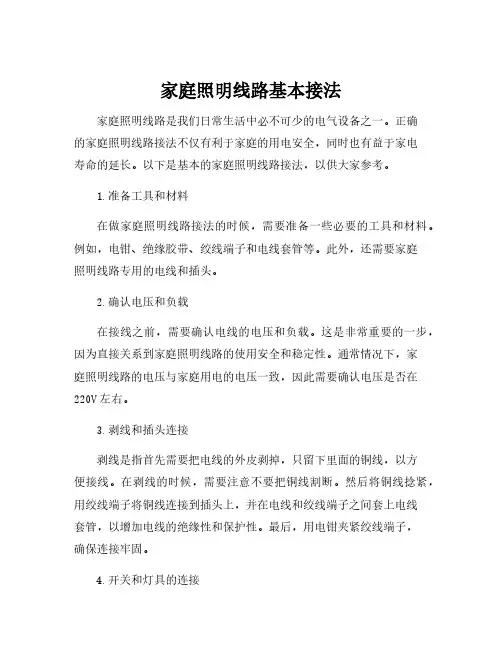

家庭照明线路基本接法
家庭照明线路是我们日常生活中必不可少的电气设备之一。
正确
的家庭照明线路接法不仅有利于家庭的用电安全，同时也有益于家电
寿命的延长。
以下是基本的家庭照明线路接法，以供大家参考。
1.准备工具和材料
在做家庭照明线路接法的时候，需要准备一些必要的工具和材料。
例如，电钳、绝缘胶带、绞线端子和电线套管等。
此外，还需要家庭
照明线路专用的电线和插头。
2.确认电压和负载
在接线之前，需要确认电线的电压和负载。
这是非常重要的一步，因为直接关系到家庭照明线路的使用安全和稳定性。
通常情况下，家
庭照明线路的电压与家庭用电的电压一致，因此需要确认电压是否在220V左右。
3.剥线和插头连接
剥线是指首先需要把电线的外皮剥掉，只留下里面的铜线，以方
便接线。
在剥线的时候，需要注意不要把铜线割断。
然后将铜线捻紧，用绞线端子将铜线连接到插头上，并在电线和绞线端子之间套上电线
套管，以增加电线的绝缘性和保护性。
最后，用电钳夹紧绞线端子，
确保连接牢固。
4.开关和灯具的连接
开关和灯具的连接是家庭照明线路接法的重要步骤之一。
首先需要确认开关和灯具的导线颜色，通常情况下，开关和灯具的导线颜色相同。
然后将导线的绝缘层剥去，在开关和灯具的连接端子上固定。
连接后，用电钳将连接部分夹紧，确保连接牢固。
总之，在家庭照明线路的接法过程中，需要注意多方面的细节，以确保用电安全和稳定性。
相信大家掌握了以上基本的家庭照明线路接法技巧，就可以轻松完成家庭照明线路的安装和维护了。

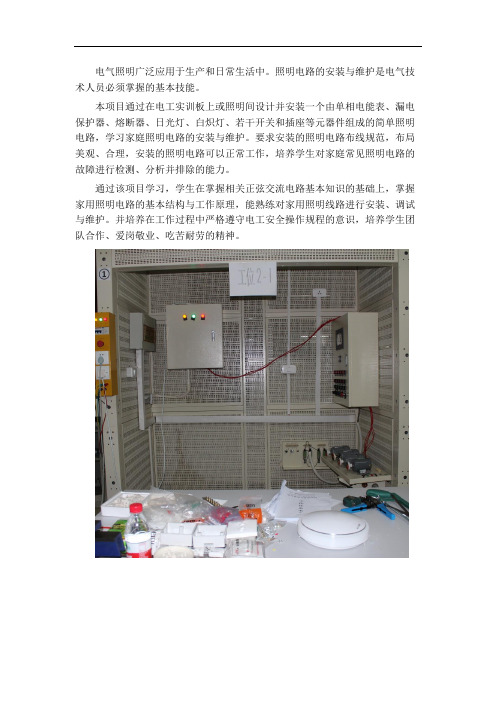

电气照明广泛应用于生产和日常生活中。
照明电路的安装与维护是电气技术人员必须掌握的基本技能。
本项目通过在电工实训板上或照明间设计并安装一个由单相电能表、漏电保护器、熔断器、日光灯、白炽灯、若干开关和插座等元器件组成的简单照明电路，学习家庭照明电路的安装与维护。
要求安装的照明电路布线规范，布局美观、合理，安装的照明电路可以正常工作，培养学生对家庭常见照明电路的故障进行检测、分析并排除的能力。
通过该项目学习，学生在掌握相关正弦交流电路基本知识的基础上，掌握家用照明电路的基本结构与工作原理，能熟练对家用照明线路进行安装、调试与维护。
并培养在工作过程中严格遵守电工安全操作规程的意识，培养学生团队合作、爱岗敬业、吃苦耐劳的精神。

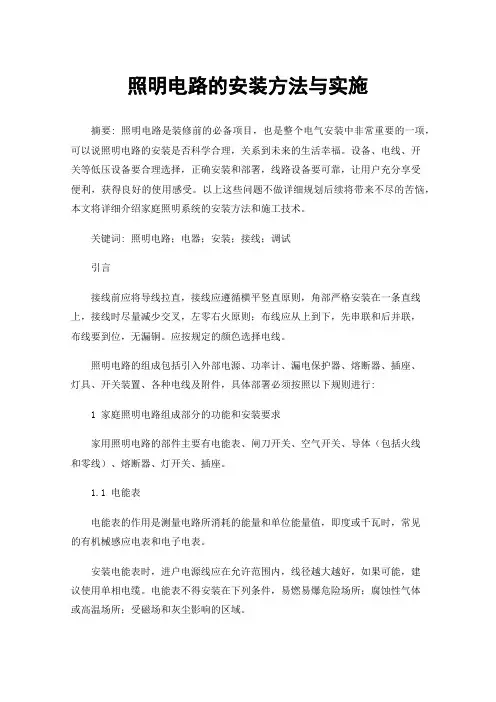

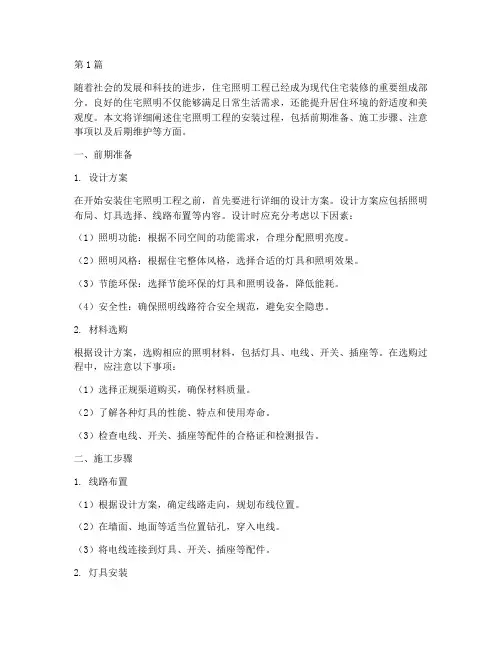

照明电路的安装方法与实施摘要: 照明电路是装修前的必备项目，也是整个电气安装中非常重要的一项，可以说照明电路的安装是否科学合理，关系到未来的生活幸福。
设备、电线、开关等低压设备要合理选择，正确安装和部署，线路设备要可靠，让用户充分享受便利，获得良好的使用感受。
以上这些问题不做详细规划后续将带来不尽的苦恼，本文将详细介绍家庭照明系统的安装方法和施工技术。
关键词: 照明电路；电器；安装；接线；调试引言接线前应将导线拉直，接线应遵循横平竖直原则，角部严格安装在一条直线上，接线时尽量减少交叉，左零右火原则；布线应从上到下，先串联和后并联，布线要到位，无漏铜。
应按规定的颜色选择电线。
照明电路的组成包括引入外部电源、功率计、漏电保护器、熔断器、插座、灯具、开关装置、各种电线及附件，具体部署必须按照以下规则进行:1 家庭照明电路组成部分的功能和安装要求家用照明电路的部件主要有电能表、闸刀开关、空气开关、导体（包括火线和零线）、熔断器、灯开关、插座。
1.1 电能表电能表的作用是测量电路所消耗的能量和单位能量值，即度或千瓦时，常见的有机械感应电表和电子电表。
安装电能表时，进户电源线应在允许范围内，线径越大越好，如果可能，建议使用单相电缆。
电能表不得安装在下列条件，易燃易爆危险场所；腐蚀性气体或高温场所；受磁场和灰尘影响的区域。
1.2 闸刀闸刀开关是一种手动配电装置，主要用于隔离电源或手动断开和接通直流开关电路，也可用于很少接通和断开低于额定电流的负载，如小型电机、电炉等。
闸刀开关最经济，技术指标低，闸刀开关又称“开式负荷开关”。
使用闸刀开关时，确保垂直安装在控制面板或配电盘上，不能随意搁置；进线底座应在上方，不得与出线底座搞反，否则更换熔丝时会引起触电；更换熔丝时，先拉开闸刀，更换与原熔丝规格相同的新熔丝，同时避免新熔丝爆裂造成机械损坏；如果胶盖瓷架损坏或胶盖丢失，为安全起见，闸刀开关不能再使用。
1.3 漏电开关漏电保护的主要作用是解决漏电问题（从相线出来的电流量和从中性线回来的电流量）。
家用照明电路怎样铺线电源进户线首先接入电度表，再由电度表反出来，接入总自动空气开关，再由总开关分出，接入几个回路分开关【或者漏电爱护器】，再由分开关布线到各个房间。
家庭电话没有什麽配件，电话进户线，接到一个接线盒，再由接线盒接线到电话机，这些配件在购买电话机时都包括在内了。
仅供参考。
电路布线要遵循的原则：强弱电的间距要在30---50公分，他们只能作远邻，不能作近亲，不知道什么时候，也不管你愿不情愿，他们就会串门，打搅你的电视和电话。
强弱电更不能同穿一根管内。
布线原则：管内导线总截面面积要小于爱护管截面面积的40%，比如20管内最多穿4根2.5平方的线。
长距离的线管尽量用整管，线管假如需要连接，要用接头，接头和管要用胶粘好，假如有线管在地面上，应马上爱护起来，防止踩裂，影响以后的检修，当布线长度超过15米或中间有3个弯曲时，在中间应当加装一个接线盒，由于拆装电线时，太长或弯曲多了，线从穿线管过不去，一般状况下，空调插座安装应离地2米以上电线线路要和煤气管道相距40公分以上，没有特殊要求的前提下，插座安装应离地30公分高度，开关、插座面对面板，应当左侧零线右侧火线开关、插座面对面板，应当左侧零线右侧火线，家庭装修中，电线只能并头连接，肯定不是我们平常任凭一接就OK那么简洁，接头处采纳按压接线法，必需要牢固坚固，接好的线，要马上用绝缘胶布包好，你家装修过程中，假如确定了火线、零线、地线的颜色，那么任何时候，颜色都不能用混了，要不，有好看的了，家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线，一旦哪部分需要断电检修时，不影响其他电器的正常使用，很关键的，在做完电路后，肯定要让施工方给你作一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。
家用照明布线的做法：照明和一般插座，选BV2.5平方铜塑线，厨房插座和卫生间热水器插座采纳6平方。
布线时，要有线管，PVC就可以。
每个插座必需有接地线，有吊灯的话，吊灯也要布上接地。

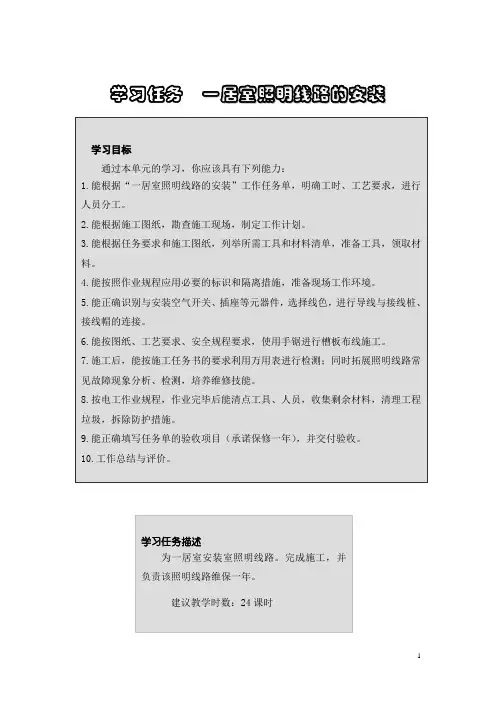

学习任务一居室照明线路的安装* 获取信息一、了解照明线路的安装施工方案1、请认真阅读工作情景描述及相关资料，用自己的语言填写维修工作联系单。
表1 维修工作联系单（维修车间）编号：注:1）请用户以后对所需维修项目用此维修单报维修车间。
（一式三联）2）一般维修一个工作日内完成。
如无维修材料，报批采购后予以维修；3）人为损坏，需查实缴费后予以维修。
2、填完工作任务单后你对此工作有信心吗？3、看到此项目描述后你想到应如何组织计划实施完成？4、你认为工程项目现场环境、管理应如何才能有序地保质保量地完成任务！5、为了今后工作、学习方便、高效，在咨询教师前提下，你与班里同学协商，合理分成学习小组(组长自选、小组名自定)。
分组名单6、图纸目录与设计说明有哪些内容？7、主要材料设备表有哪些内容？8、照明系统图反映了照明系统的、主要、元件之间的连接情况以及它们的规格、型号、参数等。
9、指导电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校，这样的电路图叫？A) 平面布置图 B) 安装接线图 C) 安装大样图 D) 系统图一、电气施工图的特点及组成电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
（1）图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2）主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3）系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
（4）平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
