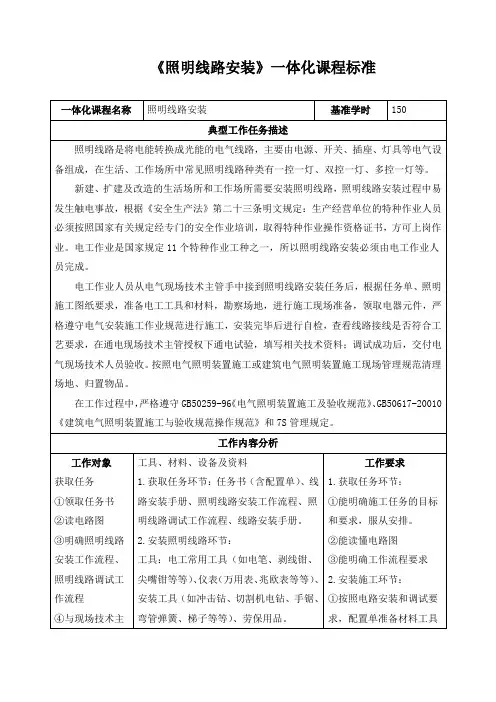

《照明电路的安装》

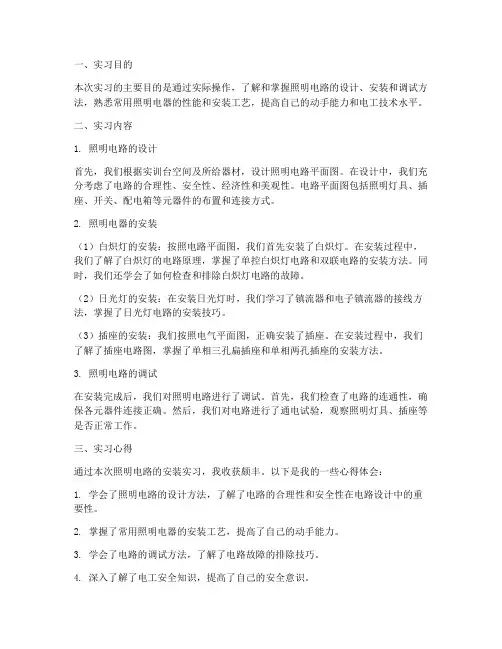

一、实习目的本次实习的主要目的是通过实际操作，了解和掌握照明电路的设计、安装和调试方法，熟悉常用照明电器的性能和安装工艺，提高自己的动手能力和电工技术水平。

二、实习内容1. 照明电路的设计首先，我们根据实训台空间及所给器材，设计照明电路平面图。

在设计中，我们充分考虑了电路的合理性、安全性、经济性和美观性。

电路平面图包括照明灯具、插座、开关、配电箱等元器件的布置和连接方式。

2. 照明电器的安装（1）白炽灯的安装：按照电路平面图，我们首先安装了白炽灯。

在安装过程中，我们了解了白炽灯的电路原理，掌握了单控白炽灯电路和双联电路的安装方法。

同时，我们还学会了如何检查和排除白炽灯电路的故障。

（2）日光灯的安装：在安装日光灯时，我们学习了镇流器和电子镇流器的接线方法，掌握了日光灯电路的安装技巧。

（3）插座的安装：我们按照电气平面图，正确安装了插座。

在安装过程中，我们了解了插座电路图，掌握了单相三孔扁插座和单相两孔插座的安装方法。

3. 照明电路的调试在安装完成后，我们对照明电路进行了调试。

首先，我们检查了电路的连通性，确保各元器件连接正确。

然后，我们对电路进行了通电试验，观察照明灯具、插座等是否正常工作。

三、实习心得通过本次照明电路的安装实习，我收获颇丰。

以下是我的一些心得体会：1. 学会了照明电路的设计方法，了解了电路的合理性和安全性在电路设计中的重要性。

2. 掌握了常用照明电器的安装工艺，提高了自己的动手能力。

3. 学会了电路的调试方法，了解了电路故障的排除技巧。

4. 深入了解了电工安全知识，提高了自己的安全意识。

总之，本次实习使我受益匪浅，为我今后从事电工行业打下了坚实的基础。

四、总结本次照明电路的安装实习，使我更加深入地了解了电工行业的相关知识和技能。

在今后的学习和工作中，我将继续努力，不断提高自己的技术水平，为我国电工事业贡献自己的力量。

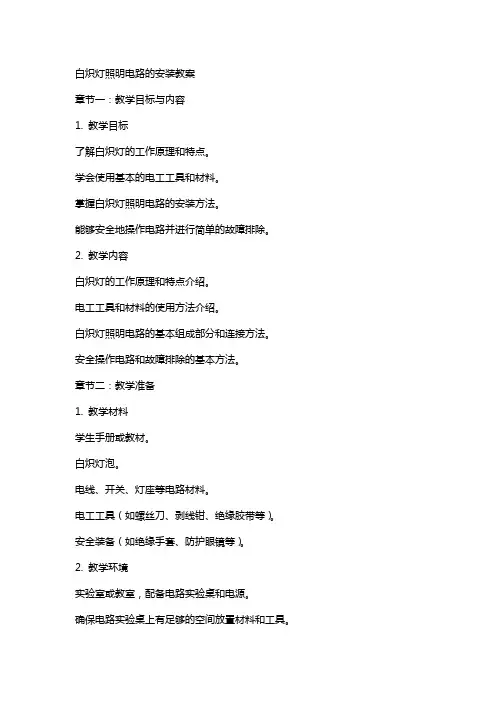

白炽灯照明电路的安装教案章节一：教学目标与内容1. 教学目标了解白炽灯的工作原理和特点。

学会使用基本的电工工具和材料。

掌握白炽灯照明电路的安装方法。

能够安全地操作电路并进行简单的故障排除。

2. 教学内容白炽灯的工作原理和特点介绍。

电工工具和材料的使用方法介绍。

白炽灯照明电路的基本组成部分和连接方法。

安全操作电路和故障排除的基本方法。

章节二：教学准备1. 教学材料学生手册或教材。

白炽灯泡。

电线、开关、灯座等电路材料。

电工工具（如螺丝刀、剥线钳、绝缘胶带等）。

安全装备（如绝缘手套、防护眼镜等）。

2. 教学环境实验室或教室，配备电路实验桌和电源。

确保电路实验桌上有足够的空间放置材料和工具。

章节三：教学过程1. 导入通过展示白炽灯的工作原理和特点，引起学生对白炽灯照明电路安装的兴趣。

提问学生对电路安装的了解和经验，引导学生思考。

2. 理论讲解讲解白炽灯的工作原理和特点。

介绍电工工具和材料的使用方法。

讲解白炽灯照明电路的基本组成部分和连接方法。

3. 实践操作分组让学生进行白炽灯照明电路的安装实践。

引导学生按照正确的步骤进行电路连接，并注意安全。

教师巡回指导，解答学生的问题，纠正错误的操作。

4. 总结与评价让学生展示自己安装的白炽灯照明电路，并进行评价。

总结学生操作中的常见问题和注意事项。

章节四：教学反思与改进1. 教师反思思考教学过程中学生的参与度和理解程度。

思考教学方法和内容的适用性和有效性。

2. 学生反馈收集学生对教学内容和方法的反馈意见。

了解学生对白炽灯照明电路安装的掌握程度。

3. 教学改进根据教师反思和学生反馈，调整教学方法和内容。

针对学生的掌握情况，进行针对性的辅导和复习。

章节五：教学评估1. 课堂参与度观察学生在课堂上的积极参与程度和提问回答情况。

评估学生对教学内容的兴趣和积极性。

2. 操作技能观察学生在实践操作中的技能掌握情况。

评估学生对白炽灯照明电路安装的熟练程度。

3. 知识掌握通过课堂提问和作业评估学生对白炽灯照明电路知识的理解程度。

照明电路安装公开课教案第一章：照明电路基础知识1.1 电路的概念与组成介绍电路的定义和基本组成，包括电源、导线、开关、灯泡等。

解释电路的作用和重要性。

1.2 照明电路的分类讲解直流照明电路和交流照明电路的区别和应用。

介绍常见的照明电路类型，如单控照明电路、双控照明电路等。

1.3 照明电路的元件介绍照明电路中常见的元件，如灯泡、开关、导线、插座等。

讲解各元件的功能和作用。

第二章：照明电路的设计与规划2.1 照明电路的设计原则讲解照明电路设计的基本原则，如安全性、节能性、实用性等。

强调设计过程中需要注意的事项。

2.2 照明电路的规划步骤介绍照明电路规划的步骤，包括确定照明的需求、选择照明方式、计算照明功率等。

讲解如何合理安排照明设备的位置和数量。

2.3 照明电路的布线规划讲解照明电路的布线规划，包括确定电线规格、布线方向、连接方式等。

强调布线过程中需要注意的安全事项。

第三章：照明电路的安装与调试3.1 照明电路的安装步骤介绍照明电路的安装步骤，包括固定灯具、连接电线、接线等。

讲解安装过程中需要注意的细节和技巧。

3.2 照明电路的调试与检测讲解照明电路调试的目的和方法，如检查电路的通断、电压等。

介绍常用的调试工具和检测方法。

3.3 照明电路的故障排除介绍照明电路常见故障的现象和原因。

讲解排除故障的方法和步骤。

第四章：照明电路的维护与保养4.1 照明电路的维护知识讲解照明电路维护的重要性，包括定期检查、清洁、更换损坏元件等。

介绍维护的基本方法和注意事项。

4.2 照明电路的保养技巧介绍照明电路保养的方法，如延长灯具寿命、降低能耗等。

讲解保养过程中需要注意的问题。

4.3 照明电路的安全常识讲解照明电路使用中的安全注意事项，如避免触电、短路等事故。

介绍应对紧急情况的方法和措施。

第五章：照明电路的节能与环保5.1 照明电路的节能措施讲解照明电路节能的方法，如选择节能灯具、合理设计照明系统等。

强调节能的重要性和好处。

第四节室内照明线路的安装照明电路的组成包括单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料等。

现从以下几个方面介绍。

一、常用照明设备（一）、白炽灯白炽灯俗称灯泡，是利用电流通过高熔点钨丝后，使之发热到白炽状态而发光的电光源，其发光效率比较低。

白炽灯有螺口式和插口式两种。

其组成结构如图4-1（a）（b）所示。

白炽灯的规格很多有220V、110V、36V、24V、12V、6V等。

其中36V以下的属于低压安全灯泡。

灯泡的灯头、灯座有卡口式和螺旋口式两种，如图4-1（c）（d）（e）所示，功率超过300W的灯泡，一般采用螺旋口灯头，因为螺旋口灯头在接触与散热方面好于卡口灯头。

（a）螺旋口白炽灯（b）卡口白炽灯（c）灯头（d）螺旋口灯座（e）卡口灯座图4-1 白炽灯及灯座白炽灯在使用过程中往往会出现一些问题，现将白炽灯线路的常见故障分析如下，见表4-1。

表4-1 白炽灯线路的常见故障分析故障现象产生故障的原因排除方法灯泡不亮1．灯丝断裂2．灯座或开关触头接触不良3．熔体熔断4．电路中出现断路故障1．更换灯泡2．把接触不良的出头修复，无法修复时，应换完好的灯座或开关3．查找原因，修复后更换熔体4．查线路灯泡发光强烈1．所接电源电压高于灯泡的额定电压2．灯丝局部短路（俗称搭丝）1．换与电源电压相符的灯泡2．更换灯泡灯光忽亮忽暗1．灯座或开关触头松动2．电源电压波动（通常由附近有大容量负载经常启动引起）3．熔断器熔丝接头接触不良1．修复松动的触头或接线2．更换配电变压器，增加容量3．重新安装或加固压接螺钉不断烧断熔丝1．灯座或挂线盒连接处两线互碰2．负载过大3．熔丝太细4．线路短路5．胶木灯座两触头间胶木严重烧毁1．重新接妥线头2．减轻负载或扩大线路的导线容量3．正确选用熔丝规格4．修复线路5．更换灯座灯光暗红1.灯座、开关或导线对地严重漏电2.灯座、开关接触不良或导线连接处接触电阻增加3.线路导线太长太细、线压降太大1.更换完好的灯座、开关或导线2.修复接触不良的触头，重新连接接头3.缩短线路长度，或更换较大截面积的导线（二）、荧光灯荧光灯又称为日光灯，如图4-2 所示，是由灯管、镇流器、启辉器、灯架、灯座组成。

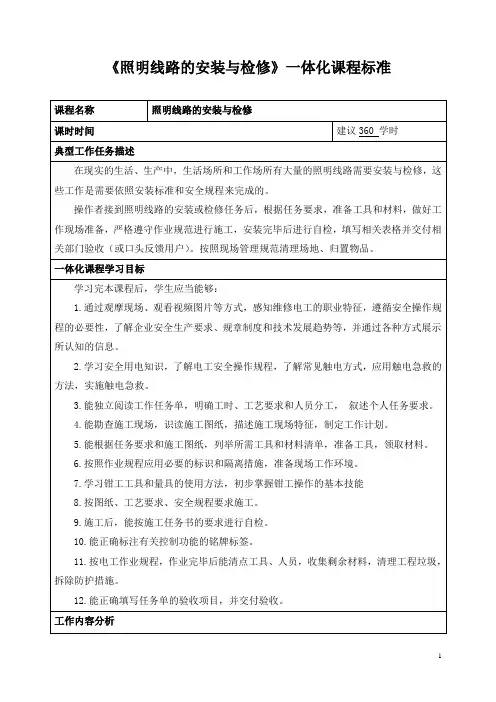

照明电路安装实训教案第一章：实训概述1.1 实训目的1.掌握照明电路的基本知识和原理；2.学会照明电路的安装方法和技巧；3.提高动手能力和实际操作技能。

1.2 实训内容1.照明电路的基本组成；2.照明电路的安装流程；3.照明电路的调试与检测。

第二章：照明电路的基本组成2.1 照明电路的组成部分1.电源；2.开关；3.照明设备；4.电线及连接器。

2.2 照明电路的工作原理1.电源提供电能；2.开关控制电路通断；3.照明设备将电能转化为光能；4.电线及连接器连接各部分，形成电路。

第三章：照明电路的安装流程3.1 准备工作1.了解施工场所和环境；2.准备施工工具和材料；3.确保安全措施到位。

3.2 布线1.确定线路走向；2.开槽、埋管；3.布线遵循原则：横平竖直、美观实用。

3.3 安装开关和灯具1.固定开关和灯具；2.连接电线；3.确保接触良好，防止漏电。

3.4 接通电源1.检查电路；2.合上电源开关；3.检查照明设备是否正常工作。

第四章：照明电路的调试与检测4.1 调试1.检查电源电压；2.检查电流；3.调整照明设备亮度。

4.2 检测1.检查电路是否通畅；2.检查绝缘性能；3.检查漏电保护器是否正常工作。

1.巩固照明电路的基本知识和原理；2.掌握照明电路的安装方法和技巧；3.提高动手能力和实际操作技能。

5.2 实训评价1.评价学生的操作技能；2.评价学生的安全意识；3.提出改进措施，提高实训效果。

第六章：照明电路常见问题与解决方法6.1 常见问题1. 电路短路；2. 电路断路；3. 照明设备损坏；4. 漏电现象。

6.2 解决方法1. 检查电路连接是否正确；2. 检查电线是否损坏；3. 更换损坏的照明设备；4. 检查漏电保护器和安全措施。

第七章：照明电路的维护与保养7.1 维护内容1. 定期检查电线老化情况；2. 检查照明设备工作状态；3. 清洁电路设备；4. 检查保护装置是否正常。

7.2 保养方法1. 遵循正确的操作规程；2. 避免超负荷使用；3. 定期进行电路检修；4. 做好电路设备的防护措施。

福州市2002年初中单科结业考试初三《照明电路安装》练习题福州教育学院劳动与技术科一、单项选择题。

1、室内照明线路不能采用的导线是（）Ａ、塑料护套线Ｂ、单芯硬线Ｃ、裸导线Ｄ、棉编织物三芯护套线２、一个普通家庭电器的总功率为４千瓦，一般选用的单相电能表的额定电流是（）Ａ、５ＡＢ、１０ＡＣ、２０ＡＤ、４０Ａ３、下列照明线路故障中会造成保险丝熔断的是（）Ａ、线路某处芯线断开Ｂ、保险丝盒接线柱与导线接触不良Ｃ、灯头被水严重打湿Ｄ、电灯泡断丝４、在下列现象中可判定为接触不良的现象是（），可判定为电压太低的现象为（），可判定为漏电的现象是（）Ａ、电器外壳带电Ｂ、电灯忽明忽暗Ｃ、日光灯启动困难Ｄ、电灯完全不亮５、以下选择保险丝下确的做法是（）Ａ、保险丝的额定电流接近于电能表和线路干路导线的允许电流Ｂ、保险丝的熔断电流接近于电能表和线路干路导线的允许电流Ｃ、保险丝的熔断电流接近于家庭所拥有的用电器的总电流Ｄ、保险丝的额定电流接近于家庭所拥有的用电器的总电流６、两导线连接时，应将导线端头分别在另一根导线上密绕的匝数是（）Ａ、１匝Ｂ、２匝Ｃ、５匝Ｄ、１０匝７、测电笔允许测试的电压是（）Ａ、低于３６ＶＢ、低于５００ＶＣ、低于１０００ＶＤ、无限制８、用钢精扎头配线时，在导线沿直线敷设时，钢精扎头的固定间隔大约是（）Ａ、５０mm左右Ｂ、２００—２５０mmＣ、１m左右Ｄ、２m左右９、三芯护套线中，规定用作接地线的那根芯线的绝缘层的颜色是（）Ａ、红色Ｂ、黑色或黄绿双色Ｃ、白色Ｄ、绿色或兰色10、二孔式移动接线板安装完毕后，用万用表电阻档检查是否正确时，将万用表的一根表笔与两极插销的一极接触，另一表笔分别与接线板的左、右两插孔接触，观察到的万用表指针偏转情况应该是（）A、两次都为零B、一次为无穷大，另一次指针摆动不定C、两次都为无穷大D、一次为无穷大，一次为零１１、右图是两极带接地插座的示意图，图中１、２、３分别应接的是：（）（按序号排列）A、零线、火线、地线B、地线、火线、零线C、地线、零线、火线D、火线、地线、零线１２、下列日光灯电路中，正确的是（）A B C D１３、下列三芯护套线剥去绝缘层长度的示意图中，正确的是（）．A B C D１４、下列器件中，可用作防止因电路短路而产生的危害的器件是（）A、熔断器与启辉器节B、熔断器与自动空气开关C、启辉器与自动空气开关D、启辉器与闸刀开关１５、未切断电源前，下列几种物质中，不能用来扑灭火灾的是（）A、砂B、水C、四氯化碳灭火器二、填空题。

照明电路安装实训教案一、实训目标1.掌握照明电路的原理和基本知识。

2.熟悉照明电路的安装、调试和检修操作。

3.培养学生的动手能力和工作团队合作精神。

二、实验设备和材料1.照明线路装置：照明灯具、开关、插座、导线等。

2.工具：电工钳、剥线器、螺丝刀、万用表等。

三、实训内容和安排1.实训内容：a.照明电路的基本知识：介绍照明电路的概念、分类、组成和原理。

b.照明灯具的选择与安装：介绍照明灯具的种类、特点和安装方法。

c.开关和插座的安装：介绍开关和插座的种类、特点和安装方法。

d.照明电路的布线和接线：介绍照明电路的布线规划和接线方法。

e.照明电路的调试和检修：介绍照明电路的调试和检修方法。

2.实训安排：a.理论培训（2小时）：介绍照明电路的基本知识和装置的使用方法。

b.实操训练（8小时）：-组织学生分组进行灯具、开关和插座的安装。

-指导学生进行照明电路的布线和接线。

-演示照明电路的调试和检修方法。

c.实验报告撰写（2小时）：要求学生结合实际实操经验撰写实验报告。

四、实习要求1.实验室现场秩序和安全要求。

2.学生应遵守实验室的规定并按要求佩戴防护用品。

3.实习期间，学生应认真听从教师的指导和安排，积极参与实训活动。

五、实习评估1.实操表现（50%）：包括实操技能的掌握程度、操作规范性和效率等因素。

2.实验报告（30%）：包括实验目的、原理、步骤、结果和分析等内容。

3.出勤情况（20%）：包括实习期间的出勤情况和积极性。

六、实习后的讨论与总结1.学生小组进行实习结果的讨论和总结。

2.教师对实习的过程、效果和存在的问题进行总结和评价。

3.学生对实习过程和收获进行反思和分享。

综上所述，照明电路安装实训教案主要包括实训目标、实验设备和材料、实训内容和安排、实习要求、实习评估以及实习后的讨论与总结。

通过该实训教案，学生将能够全面了解照明电路的基本知识和安装调试方法，并通过实操训练提高动手能力和团队合作能力，为今后从事相关工作奠定基础。

实习报告：照明电路的安装一、实习目的本次实习的主要目的是了解和掌握照明电路的基本知识和安装技巧，提高自己的实际动手能力，培养理论联系实际的能力。

二、实习内容实习内容包括照明电路的基本知识、照明电路的安装步骤、照明电路的调试和故障排除等。

三、实习过程1. 照明电路的基本知识在实习开始前，我们先学习了照明电路的基本知识，包括照明电路的组成部分、电路原理、常用电器元件等。

通过学习，我们对照明电路有了初步的认识。

2. 照明电路的安装步骤实习过程中，我们按照以下步骤进行照明电路的安装：（1）设计电路：根据实际需求，设计照明电路的布局和电器元件的安装位置。

（2）准备材料：准备足够的电线、开关、灯具等材料。

（3）布线：按照设计图纸，进行电线布线。

注意电线的走向要整齐、美观，避免交叉和裸露。

（4）安装电器元件：按照设计位置，安装开关、灯具等电器元件。

（5）连接电路：用导线将电线和电器元件连接起来，确保连接牢固、接触良好。

3. 照明电路的调试和故障排除安装完成后，进行电路调试。

首先检查电路连接是否正确，然后通电试运行。

在试运行过程中，观察电路是否正常工作，如有问题，及时进行故障排除。

四、实习心得通过本次实习，我对照明电路的安装有了更深入的了解，掌握了一定的安装技巧。

在实习过程中，我学会了如何根据设计图纸进行电线布线，如何安装开关、灯具等电器元件，以及如何进行电路调试和故障排除。

同时，我也认识到照明电路安装的重要性。

安装过程中，一定要严格按照设计图纸进行，确保电路的安全和稳定。

此外，实习过程中，我加强了与同学们的交流与合作，提高了自己的团队协作能力。

五、实习总结通过本次照明电路的安装实习，我不仅学到了专业知识，还锻炼了自己的动手能力。

在今后的学习和工作中，我将继续努力，将所学知识运用到实际中，不断提高自己的实践能力。
