安装简单的照明电路

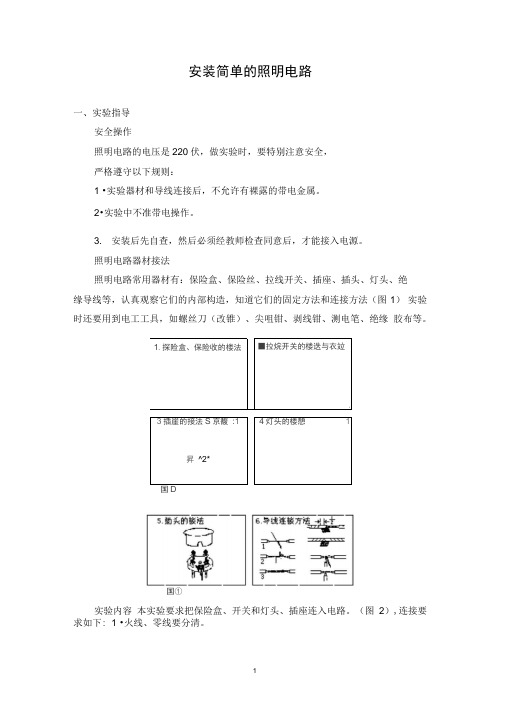

安装简单的照明电路一、实验指导安全操作照明电路的电压是220伏，做实验时，要特别注意安全，严格遵守以下规则：1 •实验器材和导线连接后，不允许有裸露的带电金属。

2•实验中不准带电操作。

3. 安装后先自查，然后必须经教师检查同意后，才能接入电源。

照明电路器材接法照明电路常用器材有：保险盒、保险丝、拉线开关、插座、插头、灯头、绝缘导线等，认真观察它们的内部构造，知道它们的固定方法和连接方法（图1）实验时还要用到电工工具，如螺丝刀（改锥）、尖咀钳、剥线钳、测电笔、绝缘胶布等。

国①实验内容本实验要求把保险盒、开关和灯头、插座连入电路。

（图2）,连接要求如下: 1 •火线、零线要分清。

农料中小半現代远輕腰IT工程电路中的火线、零线要预先规定，如图中火线在上、零线在下，两线并排走。

实验室电源的插座，要用试电笔测出火线、零线插孔。

电路的插头和实验室电源的插座孔要对应，不能插反，保证实验电路上规定的火线与实验室电源火线相接。

2•用电器（包括电路中的插座）要跨接在火、零两线间。

一般用电器要彼此并联。

3. 开关和用电器串联。

开关控制灯泡，要串在灯泡的支路上，而且应控制火线的接通与断开。

4. 保险盒接在火线上。

保险盒保证整个电路安全用电。

要放在接入照明电源火线的最前端。

固宦夹板圈2、实验报告［实验步骤］1 •在木板上设计并画出布线路径和元件位置。

2 •把元件固定在木板上。

3. 接线。

注意开关、灯头座和插座都是从元件底下进线的4. 自检、互检。

请教师检查后接电源。

5. 试验开关控制电灯，用测电笔测插座的火线孔位置。

6. 实验结束先拔插头切断电源然后拆卸整理器材中小半現代远程腰胃工程［实验记录］记录自己操作中的体验和发现三、思考与练习1 •为什么安装照明电路时，火线一定要通过保险盒和开关进入灯座。

2•如果实验时电灯不亮，怎样检查故障？(1) 断电检查：顺序检查各导线接点是否牢固，保险丝是否完好。

(2) 测电笔检查(在教师指导下进行)。

实验4—9 普通照明电路安装【实验目的】1.掌握安全用电的基础知识及常用电工工具的使用方法。

2.了解常用照明电路器材的内部结构，掌握它们的固定和连接方法。

3.了解导线规格及电工器材的选择，学会看懂简单的照明电路。

4.掌握简单照明电路安装的一般操作规程。

【实验原理】1.常用照明电路所需器材1）照明灯目前，家庭常用的照明电光源有白炽灯、荧光灯两种，安装方式可以是吊挂式、嵌入式，也可以是吸顶式。

对于吊挂式白炽灯，在吊线盒和灯座中软线应打结；对于螺旋式灯座，应把电源中性线（零线N）接到灯头的螺旋钢圈上，把相线（火线L）经过开关接到灯头的铜片上，灯头及灯泡金属部分不得外露。

如果火线与零线位置接反，很容易造成触电事故。

吊式灯具距地面高度一般不能低于2.5米。

对于吊顶内的嵌入式大功率白炽灯应采取隔热措施，以防止长时间点灯引燃建筑材料。

白炽灯在拆换和清扫时应关闭电灯开关，注意不要触及灯泡裸露金属部分以免触电。

对于荧光灯，镇流器要与电源电压、灯管功率相配合，不可混用。

如采用电感镇流器，应将镇流器装在灯架中间，灯架距房顶要留有一定空隙，以便通风。

如采用电子镇流器，应选用质量好的产品，否则会因镇流器的原故，造成灯管过早衰老、寿命缩短。

2）开关和插座开关是通电、断电的控制设备。

灯具开关应串联在火线上，不能接在零线上。

如果开关接在零线上，在断电检修时一旦触及金属部分，也会造成触电。

图2 插座示意图图1 单联双控开关接线示意图图4-9-1 单联双控开关示意图 图4-9-2 单相三孔插座示意图开关的种类和型号较多，常见的有单联单控、单联双控、双联单控、双联双控等。

插座是一种常用的电气器具，它灵活方便，在家庭中可以为任何用电器提供电源。

插座大学物理实验235在安装时接线要有一定的排列顺序：单相两孔插座横向排列时，右孔接火线，左孔接零线。

单相三孔插座，上孔接保护接地线（PE），右孔接火线，左孔接零线。

3）导线家庭室内配电导线均要求采用绝缘导线，禁止使用裸导线。

照明电路安装基础实验步骤
宝子们，今天来唠唠照明电路安装基础实验的步骤哈。

咱得先准备好材料和工具呢。

材料就像灯泡啊、灯座、电线、开关这些。

工具呢，螺丝刀、剥线钳啥的可不能少。

拿到这些东西后，就开始动手啦。

先把灯座固定好，找个合适的地方，用螺丝刀把螺丝拧紧，就像给灯座安个小家一样。

可别小看这一步，要是没固定牢，灯座晃晃悠悠的，那可不行哦。

接着就是处理电线啦。

用剥线钳把电线两端的绝缘皮剥掉一小段，露出里面的金属丝。

这就像是给电线脱个小外套，让它能导电呢。

剥的时候要小心点，别把里面的金属丝弄断啦，不然电路就不通畅咯。

然后把剥好的电线接到灯座上。

一般灯座上都有对应的接线柱，按照说明把电线缠上去，再用螺丝刀拧紧螺丝。

这就像是给灯座和电线牵红线，让它们紧紧相连。

再来说说开关的安装。

找到合适的位置安装开关，同样用螺丝刀固定好。

然后把电线接到开关上。

这里要注意接线的顺序，可别接错啦，不然灯可能就不听话，不能正常开关了。

等这些都接好之后，就可以把灯泡拧到灯座上啦。

轻轻一转，就像给灯座戴上了一个亮晶晶的小帽子。

最后呢，把电路接到电源上。

这时候要小心触电哦。

如果前面的步骤都做对了，一合闸，灯就亮起来啦，是不是很有成就感呢？要是灯没亮，也别慌，再仔细检查一下接线有没有问题，是不是哪里松了或者接错了。

宝子们，照明电路安装基础实验其实不难，只要细心一点，按照步骤来，就能成功让小灯亮起来啦。

简单照明电路安装方法
嘿，朋友们！今天咱就来讲讲简单照明电路安装方法。

这可是个超实用的技能哦，学会了它，你就像是掌握了点亮黑夜的魔法棒！
想象一下，你回到家，啪的一下打开自己亲手安装的电灯，那感觉多棒呀！是不是很有成就感呢？
首先呢，咱得准备好工具和材料。

像电线啦、灯泡啦、开关啦，这些都是必不可少的。

就好比战士上战场得有枪一样，咱这安装电路也得有家伙事儿呀！
然后就是布线啦。

这就像是给电路铺一条高速公路，得让电流能顺畅地跑起来。

电线可不能乱拉哦，要整整齐齐的，不然多难看呀。

而且还得注意安全，可别让电线随便露在外面，那可危险咯！
接下来就是安装开关啦。

开关就像是电路的指挥官，你让它开它就开，让它关它就关。

安装开关的时候可得细心点，螺丝要拧紧咯，不然松松垮垮的可不行。

再说说灯泡吧，这可是照明的关键呀！把灯泡拧上去的时候，可得轻点儿，别把它给弄坏了。

就像对待一个宝贝似的，小心翼翼地呵护着。

哎呀，安装照明电路其实真没那么难。

就跟搭积木似的，一块一块地拼起来。

只要你有耐心，有细心，肯定能搞定。

你说，要是晚上突然停电了，你自己就能修好电路，让家里重新亮起来，那多牛呀！别人都得羡慕你呢！
而且学会了这个，以后家里要是想换个新的灯具啥的，你都不用请别人帮忙啦，自己动手，丰衣足食嘛！
所以呀，别再犹豫啦，赶紧动手试试吧！让你的家被你亲手点亮，那感觉肯定超赞的！相信自己，你一定能行的！就这么简单的事儿，咱还能搞不定吗？加油吧！。

白炽灯照明电路的安装教案章节一：教学目标与内容1. 教学目标了解白炽灯的工作原理和特点。

学会使用基本的电工工具和材料。

掌握白炽灯照明电路的安装方法。

能够安全地操作电路并进行简单的故障排除。

2. 教学内容白炽灯的工作原理和特点介绍。

电工工具和材料的使用方法介绍。

白炽灯照明电路的基本组成部分和连接方法。

安全操作电路和故障排除的基本方法。

章节二：教学准备1. 教学材料学生手册或教材。

白炽灯泡。

电线、开关、灯座等电路材料。

电工工具（如螺丝刀、剥线钳、绝缘胶带等）。

安全装备（如绝缘手套、防护眼镜等）。

2. 教学环境实验室或教室，配备电路实验桌和电源。

确保电路实验桌上有足够的空间放置材料和工具。

章节三：教学过程1. 导入通过展示白炽灯的工作原理和特点，引起学生对白炽灯照明电路安装的兴趣。

提问学生对电路安装的了解和经验，引导学生思考。

2. 理论讲解讲解白炽灯的工作原理和特点。

介绍电工工具和材料的使用方法。

讲解白炽灯照明电路的基本组成部分和连接方法。

3. 实践操作分组让学生进行白炽灯照明电路的安装实践。

引导学生按照正确的步骤进行电路连接，并注意安全。

教师巡回指导，解答学生的问题，纠正错误的操作。

4. 总结与评价让学生展示自己安装的白炽灯照明电路，并进行评价。

总结学生操作中的常见问题和注意事项。

章节四：教学反思与改进1. 教师反思思考教学过程中学生的参与度和理解程度。

思考教学方法和内容的适用性和有效性。

2. 学生反馈收集学生对教学内容和方法的反馈意见。

了解学生对白炽灯照明电路安装的掌握程度。

3. 教学改进根据教师反思和学生反馈，调整教学方法和内容。

针对学生的掌握情况，进行针对性的辅导和复习。

章节五：教学评估1. 课堂参与度观察学生在课堂上的积极参与程度和提问回答情况。

评估学生对教学内容的兴趣和积极性。

2. 操作技能观察学生在实践操作中的技能掌握情况。

评估学生对白炽灯照明电路安装的熟练程度。

3. 知识掌握通过课堂提问和作业评估学生对白炽灯照明电路知识的理解程度。

第四节室内照明线路的安装照明电路的组成包括单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料等。

现从以下几个方面介绍。

一、常用照明设备（一）、白炽灯白炽灯俗称灯泡，是利用电流通过高熔点钨丝后，使之发热到白炽状态而发光的电光源，其发光效率比较低。

白炽灯有螺口式和插口式两种。

其组成结构如图4-1（a）（b）所示。

白炽灯的规格很多有220V、110V、36V、24V、12V、6V等。

其中36V以下的属于低压安全灯泡。

灯泡的灯头、灯座有卡口式和螺旋口式两种，如图4-1（c）（d）（e）所示，功率超过300W的灯泡，一般采用螺旋口灯头，因为螺旋口灯头在接触与散热方面好于卡口灯头。

（a）螺旋口白炽灯（b）卡口白炽灯（c）灯头（d）螺旋口灯座（e）卡口灯座图4-1 白炽灯及灯座白炽灯在使用过程中往往会出现一些问题，现将白炽灯线路的常见故障分析如下，见表4-1。

表4-1 白炽灯线路的常见故障分析故障现象产生故障的原因排除方法灯泡不亮1．灯丝断裂2．灯座或开关触头接触不良3．熔体熔断4．电路中出现断路故障1．更换灯泡2．把接触不良的出头修复，无法修复时，应换完好的灯座或开关3．查找原因，修复后更换熔体4．查线路灯泡发光强烈1．所接电源电压高于灯泡的额定电压2．灯丝局部短路（俗称搭丝）1．换与电源电压相符的灯泡2．更换灯泡灯光忽亮忽暗1．灯座或开关触头松动2．电源电压波动（通常由附近有大容量负载经常启动引起）3．熔断器熔丝接头接触不良1．修复松动的触头或接线2．更换配电变压器，增加容量3．重新安装或加固压接螺钉不断烧断熔丝1．灯座或挂线盒连接处两线互碰2．负载过大3．熔丝太细4．线路短路5．胶木灯座两触头间胶木严重烧毁1．重新接妥线头2．减轻负载或扩大线路的导线容量3．正确选用熔丝规格4．修复线路5．更换灯座灯光暗红1.灯座、开关或导线对地严重漏电2.灯座、开关接触不良或导线连接处接触电阻增加3.线路导线太长太细、线压降太大1.更换完好的灯座、开关或导线2.修复接触不良的触头，重新连接接头3.缩短线路长度，或更换较大截面积的导线（二）、荧光灯荧光灯又称为日光灯，如图4-2 所示，是由灯管、镇流器、启辉器、灯架、灯座组成。

双控照明电路安装操作步骤如下：
1.准备工具和材料：双控开关、电线、插座、螺丝刀、剥线钳、
绝缘胶带等。

2.确定双控开关的位置：根据需要控制的灯的位置和使用习惯，
确定双控开关的位置，并用铅笔标记出来。

3.接线：将电线从电源线路中取出，连接到第一个双控开关的L
和N端子上，注意正确连接。

然后将一条电线连接到第一个双控开关的C1端子上，另一条电线连接到第二个双控开关的C2端子上。

然后将第一个双控开关的L1和L2端子分别连接到灯的两端，将第二个双控开关的L1和L2端子也分别连接到灯的两端。

4.安装插座：将电源线路与插座连接，将插座固定在墙上。

5.安装双控开关：将双控开关固定在墙上，然后将开关面板盖上。

6.测试：将电源接通后，测试双控开关的正常工作情况。

需要注意的是，在进行双控照明电路的安装操作时，一定要确保电源已经断开，以免发生电击等危险。

另外，如果需要安装三个或更多开关控制同一盏灯时，也可以按照类似的方法进行安装。

1 THPMZ-1型电机控制及仪表照明电路实训考核装置简介THPMZ-1 型电机控制及仪表照明电路实训考核装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求进行设计的。

可以完成《工厂电气控制》、《电机拖动》的操作实训。

满足维修电工的初、中、高级技能考核要求。

整个实训装置采用实际用配电柜为主体利用柜体的双面空间进行布局整个实训装置包括两块继电板、主控制面板十块元件板元件板上安装有各种实训元器件且所有元器件的接线都在接线端子排上进行接线避免了因长期在器件本身进行走线而导致元器件的损坏通过走线槽进行工艺布线。

控制柜的功能及操作使用控制柜上装有三相交流输入电源线电压指示及切换开关、交流电压表、电流表、主电路漏电保护、定时器兼报警记录仪、照明灯等器件。

1.控制柜的技术参数输入电源三相四线或三相五线380V±10 50Hz 工作环境温度10℃40℃相对湿度lt8525℃海拔4000m 装置容量1.5kVA 外形尺寸800×850×19003mm 2. 三相输入电源线电压指示及切换开关位于主控制面板上。

为指示电网输入的三相线电压值利用电压切换开关的切换可在一只交流电压表上分别指示电网的UAB、UBC、UAC线电压值。

3. 交流电压表、电流表位于主控制面板上。

交流电压表为0450V量程交流电流表为05A量程这两只交流仪表都为指针式仪表精度1.0级用以指示电网输入的三相线电压值均为380V左右和其中一相的相电流值。

4. 主电路漏电保护及输出开关位于主控制面板上。

主电路由“启动”及“停止”、“急停”按钮控制。

按下“启2 动”按钮则主电路的A、B、C及N端子可输出电网的三相四线交流电源按下“停止”按钮则主电路无交流电源输出按下“急停”按钮则主电路也无交流电源输出。

主电路漏电保护位于继电板上。

如三相交流电源输出的A、B、C任一端子和控制柜壳或电机导轨底座发生漏电只要漏电流超过一定值漏电保护装置即动作两个面板的“告警”发光管都发亮两个蜂鸣器都发出声响并自动切断交流电源的输出若再要输出交流电源仍需先按“复位”按钮才能重新启动交流电源。
