半导体基本测试原理

半导体测试公司简介Integrated Device Manufacturer (IDM):半导体公司，集成了设计和制造业务。

IBM：（International Business Machines Corporation）国际商业机器公司，总部在美国纽约州阿蒙克市。

Intel：英特尔，全球最大的半导体芯片制造商，总部位于美国加利弗尼亚州圣克拉拉市。

Texas Instruments：简称TI，德州仪器，全球领先的数字信号处理与模拟技术半导体供应商。

总部位于美国得克萨斯州的达拉斯。

Samsung：三星，韩国最大的企业集团，业务涉及多个领域,主要包括半导体、移动电话、显示器、笔记本、电视机、电冰箱、空调、数码摄像机等。

STMicroelectronics：意法半导体，意大利SGS半导体公司和法国Thomson半导体合并后的新企业，公司总部设在瑞士日内瓦。

是全球第五大半导体厂商。

Strategic Outsourcing Model（战略外包模式）：一种新的业务模式，使IDM厂商外包前沿的设计，同时保持工艺技术开发Motorola：摩托罗拉。

总部在美国伊利诺斯州。

是全球芯片制造、电子通讯的领导者。

ADI：（Analog Devices, Inc）亚德诺半导体技术公司，公司总部设在美国，高性能模拟集成电路（IC）制造商，产品广泛用于模拟信号和数字信号处理领域。

Fabless:是半导体集成电路行业中无生产线设计公司的简称。

专注于设计与销售应用半导体晶片，将半导体的生产制造外包给专业晶圆代工制造厂商。

一般的fabless公司至少外包百分之七十五的晶圆生产给别的代工厂。

Qualcomm：高通，公司总部在美国。

以CDMA(码分多址)数字技术为基础，开发并提供富于创意的数字无线通信产品和服务。

如今，美国高通公司正积极倡导全球快速部署3G网络、手机及应用。

Broadcom：博通，总部在美国，全球领先的有线和无线通信半导体公司。

半导体的cp测试基本原理半导体的电荷平衡性测试（CP测试）是一项用于评估半导体器件或集成电路的质量、稳定性和可靠性的重要测试手段。

它通过在不同的电压、电流条件下测量器件的电荷容量和电荷传输特性，来判断半导体器件是否具有良好的性能。

CP测试的基本原理可以归纳为以下几个步骤：1. 差分电荷测量：CP测试常使用差分放大电路来测量半导体器件的电荷。

差分放大电路由两个输入电极和一个输出电极组成，其中一个输入电极接入被测器件，另一个输入电极接入一个参考电极。

测量时，参考电极保持在稳定电位，而测量电极则受到器件的电荷变化影响。

2. 电荷注入：为了测量器件的电荷容量，需要在测量电极与参考电极之间施加一定的电压。

通过向测量电极施加脉冲电压或持续电压，将一定数量的电荷注入到器件中，并观察电容变化。

3. 电荷传输特性测量：通过在不同的电压条件下反复进行电荷注入和读取，可以测量器件的电荷传输特性。

即测量在不同电场下，电荷注入到器件中和从器件中释放的速度。

4. 数据分析与解释：通过分析测量数据，可以得到器件的电荷容量、电荷传输速率等参数。

通过比较这些参数与设计要求或标准值，可以评估器件的性能是否符合要求。

CP测试的关键是保证测量精度和一致性。

为此，在实际应用中，往往需要采取一系列措施来降低干扰和误差。

例如，可以对测量电路和测量设备进行校准和校验，使用差分放大器来提高信噪比，合理选择测量电压和电流范围，以及采取适当的滤波和抗干扰措施等。

需要注意的是，CP测试不仅仅适用于器件的生产过程中，也可以用于研发和故障分析。

通过对器件的电荷容量和传输特性的测量和分析，可以帮助改进设计、优化工艺和提高产品性能。

总之，半导体的CP测试是一项重要的质量评估手段，它通过测量半导体器件的电荷容量和传输特性，来评估器件的性能和可靠性。

通过合理选择测量参数和采取抗干扰措施，可以提高测试精度和一致性，为半导体器件的制造和应用提供可靠的数据支持。

半导体基本测试原理半导体是一种具有特殊电学特性的材料，在电子、光电子和光电子技术等领域具有广泛的应用。

半导体器件的基本测试主要包括单个器件的电学测试、晶体管的参数测试以及集成电路的功能测试等。

本文将从半导体基本测试的原理、测试方法和测试仪器等方面进行详细介绍。

1.电学测试原理：半导体器件的电学测试主要是通过电压和电流的测量，来判断器件的电学性能。

常见的电学测试有阻抗测量、电流-电压特性测试等。

阻抗测量通常使用交流信号来测试器件的电阻、电感和电容等参数，可以通过测试不同频率下的阻抗来分析器件的频率响应特性。

2.晶体管参数测试原理：晶体管是半导体器件中最常见的器件之一，其参数测试主要包括DC参数测试和AC(交流)参数测试。

DC参数测试主要通过测试器件的电流增益、静态工作点等参数来分析和评估器件的直流工作性能。

AC参数测试主要通过测试器件在射频信号下的增益、带宽等参数来分析和评估其射频性能。

3.功能测试原理：集成电路是半导体器件的一种，其测试主要从功能方面进行。

功能测试主要分为逻辑测试和模拟测试两种。

逻辑测试主要测试器件的逻辑功能是否正常，比如输入输出的逻辑电平是否正确，数据传输是否正确等。

模拟测试主要测试器件的模拟电路部分，比如电压、电流、频率等参数是否在规定范围内。

二、半导体基本测试方法1.电学测试方法：常用的电学测试方法包括直流测试和交流测试。

直流测试主要通过对器件的电流和电压进行测量来分析器件的基本电学性能，如电流增益、电压饱和等。

交流测试主要通过在不同频率下测试器件的阻抗来分析器件的频率响应特性，一般使用网络分析仪等仪器进行测试。

2.参数测试方法：晶体管参数测试主要使用数字万用表等测试仪器来测量器件的电流和电压，并通过计算得到相关参数。

AC参数测试一般使用高频测试仪器，如频谱分析仪、示波器等来测试器件在射频信号下的特性。

3.功能测试方法：功能测试一般通过编写测试程序，控制测试仪器进行测试。

逻辑测试的方法主要是通过输入特定的信号序列，对输出结果进行判断，是否与预期的结果相符。

四运放卡DUT应用说明一．概述用于通用运算放大器及电压比较器测试的DUT卡，可用于双运放LM358、四运放LM324，双比较器LM393、四比较器LM339等器件的主要参数。

其外观见图1。

该DUT卡由一块主卡DUT和四块运放环路卡OPLOOP1A组成，可对一颗运放的四个单元同时搭接闭环环路，以提高测试速度。

为完成单工位运放（或比较器）参数测试，该DUT卡至少需要从STS 8107主机引入POWER插头、DUT插头、C-BIT插头、PVM插头各1个。

该DUT卡还用LED对C-BIT各位的状态进行显示，以便于环路工作状态的分析和程序的调试。

二．测试原理DUT卡的原理框图见图2。

由图可知DUT卡上有4个相同的辅助运放环，可以同时搭接4个运放环路，完成4单元运放的测试。

图2 DUT原理框图DUT卡中所用到的系统主要硬件资源如下：DVI2：向DUT提供正电源V+，并测试其工作电流。

DUT3：向DUT提供负电源V-，并测试其工作电流。

测试单电源运放时，V-应设为零。

DVI0：测试DUT中A、B两单元的输出端参数。

DVI1：测试DUT中C、D两单元的输出端参数。

MVS0：向DUT输入端提供共模或差模电压。

MVS2：提供偏置电压，以控制DUT的输出电压VO。

MVS3：测试开路门比较器时用于DUT输出上拉电压。

DUT卡上的主要元器件及功能如下：DUT：被测器件。

AMP：辅助运放。

K1（C-BIT 0-0）：用于DUT反向输入端接地。

K2（C-BIT 0-1）：用于DUT反向输入端接MVS0。

K3（C-BIT 0-2）：用于DUT同相输入端接MVS0。

K4（C-BIT 0-3）：用于DUT同相输入端接地。

K5（C-BIT 0-4）：用于DUT反相输入端短接IB测试电阻。

K6（C-BIT 0-5）：用于DUT同相输入端短接IB测试电阻。

K7A，K7B（C-BIT 0-6）：用于DUT连接辅助放大器构成闭环。

K8（C-BIT 0-7）：用于DUT自身闭环（用于交流参数测试）。

半导体测试理论1测量可重复性和可复制性(GR&R)GR&R是用于评估测试设备对相同的测试对象反复测试而能够得到重复读值的能力的参数。

也就是说GR&R是用于描述测试设备的稳定性和一致性的一个指标。

对于半导体测试设备，这一指标尤为重要。

从数学角度来看，GR&R就是指实际测量的偏移度。

测试工程师必须尽可能减少设备的GR&R值，过高的GR&R值表明测试设备或方法的不稳定性。

如同GR&R名字所示，这一指标包含两个方面：可重复性和可复制性。

可重复性指的是相同测试设备在同一个操作员操作下反复得到一致的测试结果的能力。

可复制性是说同一个测试系统在不同操作员反复操作下得到一致的测试结果的能力。

当然，在现实世界里，没有任何测试设备可以反复获得完全一致的测试结果，通常会受到5个因素的影响：1、测试标准2、测试方法3、测试仪器4、测试人员5、环境因素所有这些因素都会影响到每次测试的结果，测试结果的精确度只有在确保以上5个因素的影响控制到最小程度的情况下才能保证。

有很多计算GR&R的方法，下面将介绍其中的一种，这个方法是由Automotive Idustry Action Group(AIAG)推荐的。

首先计算由测试设备和人员造成的偏移，然后由这些参数计算最终GR&R 值。

Equipment Variation (EV)：代表测试过程（方法和设备）的可重复性。

它可以通过相同的操作员对测试目标反复测试而得到的结果计算得来。

Appraiser Variation (AV)：表示该测试流程的可复制性。

可以通过不同操作员对相同测试设备和流程反复测测试所得数据计算得来。

GR&R的计算则是由上述两个参数综合得来。

必须指出的是测试的偏移不仅仅是由上述两者造成的，同时还受Part Variation（PV）的影响。

PV表示测试目标不同所造成的测试偏差，通常通过测试不同目标得到的数据计算而来。

半导体基本测试原理资料1.测试原理半导体器件的测试原理主要包括以下几个方面：(1)电性能测试：电性能测试主要是通过对器件进行电流-电压（I-V）特性测试来评估器件的电气性能。

通过在不同电压下测量器件的电流来得到I-V曲线，从而确定器件的关键参数，如导通电压、截止电压、饱和电流等。

(2)高频特性测试：高频特性测试主要是通过对器件进行射频（RF）信号测试来评估其在高频工作状态下的性能。

常用的高频特性测试参数包括功率增益、频率响应、噪声系数等。

(3)温度特性测试：温度特性测试主要是通过对器件在不同温度条件下的测试来评估其温度稳定性和性能。

常用的测试方法包括恒流源和恒压源测试。

(4)故障分析测试：故障分析测试主要是通过对器件进行故障分析来确定其故障原因和解决方案。

常用的故障分析测试方法包括失效分析、电子显微镜观察和射线析出测试等。

2.测试方法半导体器件的测试方法主要包括以下几个方面：(1)DC测试：DC测试主要是通过对器件进行直流电流和电压的测试来评估其静态电性能。

常用的测试设备包括直流电源和数字电压表。

(2)RF测试：RF测试主要是通过对器件进行射频信号的测试来评估其高频性能。

常用的测试设备包括频谱分析仪、信号源和功率计。

(3)功能测试：功能测试主要是通过对器件进行各种功能的测试来评估其功能性能。

常用的测试方法包括逻辑分析仪和模拟信号源。

(4)温度测试：温度测试主要是通过对器件在不同温度条件下的测试来评估其温度性能。

常用的测试设备包括热电偶和恒温槽。

3.数据分析半导体器件的测试结果需要进行数据分析和处理，以得到结果的可靠性和准确性。

常用的数据分析方法包括统计分析、故障分析和回归分析等。

(1)统计分析：统计分析主要是通过对测试结果进行统计和分布分析来评估器件的性能和可靠性。

常用的统计方法包括平均值、标准偏差和散点图等。

(2)故障分析：故障分析主要是通过对测试结果中的异常数据进行分析来确定故障原因和解决方案。

半导体测试原理
半导体测试是一种评估半导体器件性能和可靠性的方法。

它通过对半导体器件进行一系列电学和物理测试，来确定其工作状态和质量特征。

半导体测试的主要目的是确保器件能够按照设计要求进行正常工作，并且能够在预期的环境下长时间稳定运行。

半导体测试通常包括以下几个方面：
1. 电学测试：这是半导体测试的核心部分。

通过对器件进行电流、电压、功率等电学参数的测量，可以评估器件的功能性能。

例如，通过测试电流特性，可以确定器件的静态和动态功耗；通过测试电压特性，可以了解器件的工作电压范围等。

2. 功能测试：这种测试主要是为了验证器件是否按照设计要求实现了各项功能。

这些功能可能包括逻辑门、存储器单元、模拟电路等。

通过输入特定的电信号，并观察输出信号，以确定器件是否正确执行了所需的功能。

3. 可靠性测试：这种测试用于评估器件在长时间使用和不同环境下的可靠性。

常见的可靠性测试包括温度循环测试、湿度测试、电热老化等。

通过模拟器件在实际使用中可能遇到的各种环境，可以预测其寿命和性能退化情况。

4. 外观检查：这是一种对器件外观进行检查和评估的测试。

通过目视检查、显微镜观察等方法，可以确定器件是否存在裂纹、磨损、划痕等表面缺陷。

这对于一些对外观要求较高的应用，
如汽车电子、消费电子等领域非常重要。

半导体测试原理基于电学和物理测试技术，通过对器件进行多种测试手段的组合，以全面评估器件的性能和可靠性。

测试结果将被用于判定器件是否合格，并进行进一步的工艺改进和性能调优。

最终目标是确保半导体器件的质量和可靠性，以满足不同领域应用的需求。

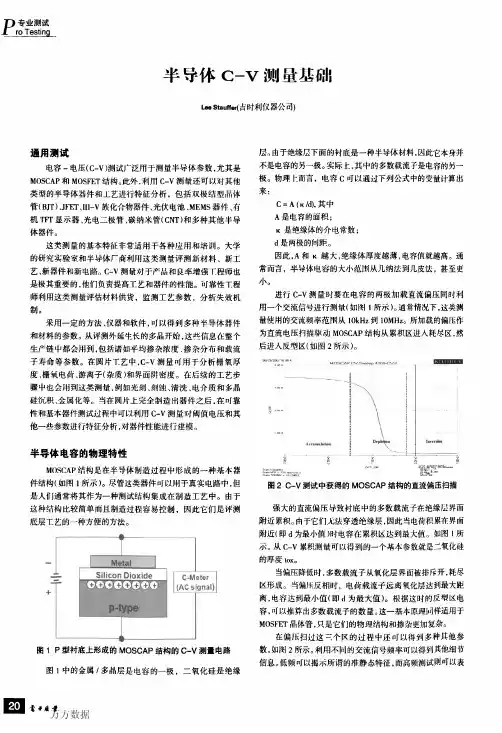

半导体Ｃ—ｖ测量基础ＬｅｅＳｔａｕｆｆｅｒ（吉时利仪器公司）通用测试电容一电压（Ｃ—Ｖ）测试广泛用于测量半导体参数，尤其是ＭＯＳＣＡＰ和ＭＯＳＦＥＴ结构。

此外，利用Ｃ—Ｖ测量还可以对其他类型的半导体器件和工艺进行特征分析，包括双极结型品体管（ＢＪＴ）、ＪＦＥＴ、ＩＩＩ—Ｖ族化合物器件、光伏电池、ＭＥＭＳ器件、有机Ｔ盯显示器、光电二极管、碳纳米管（ＣＮＴ）和多种其他半导体器件。

这类测量的基本特征非常适用于各种应用和培训。

大学的研究实验事和半导体厂商利用这类测量评测新材料、新工艺、新器件和新电路。

Ｃ—Ｖ测虽埘于产品和良率增强。

Ｔ：程师也是极其重要的，他们负责提高工艺和器件的性能。

可靠性Ｔ程师利用这类测量评估材料供货，监测工艺参数，分析失效机制。

采用一定的方法、仪器和软件，ｈＴ以得到多种半导体器件和材料的参数。

从评测外延生长的多晶开始，这些信息在整个生产链中都会用到，包括诸如平均掺杂浓度、掺杂分布和载流子寿命等参数。

在圆片Ｔ艺中，Ｃ—Ｖ测量ｎＴ用于分析栅氧厚度、栅氧电荷、游离子（杂质）和界面阱密度。

在后续的工艺步骤中也会用到这类测量，例如光刻、刻蚀、清洗、电介质和多晶硅沉积、金属化等。

当在圆片上完全制造出器件之后，在ｎｒ靠性和基本器件测试过程中可以利用Ｃ—Ｖ测量对阂值电压和其他一些参数进行特征分析，对器件性能进行建模。

半导体电容的物理特性ＭＯＳＣＡＰ结构足在半导体制造过程中形成的一种基本器件结构（如图ｌ所示）。

尽管这类器件町以用于真实电路中，但是人们通常将其作为一种测试结构集成在制造工艺中。

由于这种结构比较简单而且制造过程容易控制，因此它们足评测底层工艺的一种方便的方法。

图１Ｐ型衬底上形成的ＭＯＳＣＡＰ结构的Ｃ—Ｖ测量电路图１中的金属／多晶层是电容的一极，二氧化硅是绝缘囵鼋哥詹｛层。

由于绝缘层下面的衬底是一种半导体材料，因此它本身并不是电容的另一极。

实际上，其中的多数载流子是电容的另一极。

物理Ｉ：而言，电容ｃ町以通过下列公式中的变量计算出来：Ｃ＝Ａ（Ｋ，ｄ），其中Ａ是电容的面积；Ｋ是绝缘体的介电常数；ｄ是两极的Ｉ’日Ｊ距。

半导体测试技术原理半导体测试技术在现代电子行业中起着至关重要的作用。

通过对半导体器件进行测试，我们可以确保其性能达到预期，提高产品质量和可靠性。

本文将介绍半导体测试技术的原理和常见的测试方法。

一、半导体测试技术的背景半导体器件是电子设备中的重要组成部分，由于其微小的尺寸和复杂的内部结构，其测试变得十分必要。

半导体测试技术的发展可以追溯到上世纪70年代，随着半导体技术的快速发展，测试技术也在不断演进。

现代半导体测试技术借助于先进的仪器设备和软件工具，可以对芯片、模块以及完整的电子系统进行全面的测试。

二、半导体测试技术的原理1. 功能测试功能测试是最基本的半导体测试方法之一。

通过输入不同的电信号和控制信号到被测设备中，检查其输出是否与预期相符。

这种测试方法可以进行诸如逻辑电路验证、数字信号处理器性能测试等。

2. 时序测试时序测试是针对时序敏感的半导体器件的一种测试方法。

通过对输入和输出信号的时序动态进行测量，验证器件在不同工作频率和时钟周期下的性能。

这种测试方法广泛应用于高速通信和计算领域，确保设备在各种工作条件下都能正常工作。

3. 功耗测试在半导体器件测试中，功耗测试是一项重要的指标。

功耗测试可以评估设备在不同工作负载下的能源消耗情况。

通过测量和监测设备的功耗，可以为电子设备的设计和优化提供重要的参考信息。

4. 温度测试温度测试是一种常见的半导体测试方法，可以评估设备在不同温度下的性能和稳定性。

由于半导体器件对温度敏感，温度测试能够帮助我们了解器件在极端环境下的表现，并为其设计提供改进方向。

三、半导体测试技术的常见方法1. 功能测试仪功能测试仪是半导体测试中常用的设备之一。

它可以通过模拟和数字信号源、传感器以及电源等设备，对半导体器件进行各种输入输出的测试，并记录测试结果。

2. 逻辑分析仪逻辑分析仪广泛应用于半导体器件测试中，可以对数字信号进行捕捉和分析。

通过监测和分析信号的特征，逻辑分析仪可以帮助我们了解器件的工作状态和性能。

四运放卡DUT应用说明一．概述用于通用运算放大器及电压比较器测试的DUT卡，可用于双运放LM358、四运放LM324，双比较器LM393、四比较器LM339等器件的主要参数。

其外观见图1。

该DUT卡由一块主卡DUT和四块运放环路卡OPLOOP1A组成，可对一颗运放的四个单元同时搭接闭环环路，以提高测试速度。

为完成单工位运放（或比较器）参数测试，该DUT卡至少需要从STS 8107主机引入POWER插头、DUT插头、C-BIT插头、PVM插头各1个。

该DUT卡还用LED对C-BIT各位的状态进行显示，以便于环路工作状态的分析和程序的调试。

二．测试原理DUT卡的原理框图见图2。

由图可知DUT卡上有4个相同的辅助运放环，可以同时搭接4个运放环路，完成4单元运放的测试。

DVI2图2 DUT原理框图DUT卡中所用到的系统主要硬件资源如下：DVI2：向DUT提供正电源V+，并测试其工作电流。

DUT3：向DUT提供负电源V-，并测试其工作电流。

测试单电源运放时，V-应设为零。

DVI0：测试DUT中A、B两单元的输出端参数。

DVI1：测试DUT中C、D两单元的输出端参数。

MVS0：向DUT输入端提供共模或差模电压。

MVS2：提供偏置电压，以控制DUT的输出电压VO。

MVS3：测试开路门比较器时用于DUT输出上拉电压。

DUT卡上的主要元器件及功能如下：DUT：被测器件。

AMP：辅助运放。

K1（C-BIT 0-0）：用于DUT反向输入端接地。

K2（C-BIT 0-1）：用于DUT反向输入端接MVS0。

K3（C-BIT 0-2）：用于DUT同相输入端接MVS0。

K4（C-BIT 0-3）：用于DUT同相输入端接地。

K5（C-BIT 0-4）：用于DUT反相输入端短接IB测试电阻。

K6（C-BIT 0-5）：用于DUT同相输入端短接IB测试电阻。

K7A，K7B（C-BIT 0-6）：用于DUT连接辅助放大器构成闭环。

K8（C-BIT 0-7）：用于DUT自身闭环（用于交流参数测试）。

半导体基本测试原理半导体基本测试原理是指对半导体器件进行测试和验证其性能、可靠性和合格性的一系列测试方法和技术。

半导体器件是电子设备的重要组成部分，包括集成电路、晶体管、二极管等。

这些器件通常需要经过测试来验证其性能和质量，以确保在实际应用中能够正常工作。

1.电性能测试：电性能测试是对半导体器件的电参数进行测试，以确定其工作特性。

这些测试通常包括静态电参数测试和动态电参数测试。

静态电参数测试包括测量器件的电流、电阻和电容等静态电参数。

动态电参数测试包括测量器件的启动时间、关断时间、开关时间和工作频率等。

2.可靠性测试：可靠性测试是对半导体器件在不同工作条件下的可靠性进行验证。

这些测试通常包括温度老化测试、温湿度老化测试、震动测试和射频噪声测试等。

通过这些测试，可以评估器件在不同环境条件下的可靠性和寿命。

3.结构测试：结构测试是对半导体器件的结构进行测试，以验证其制造工艺和结构是否符合设计要求。

这些测试通常包括结构检测、工艺检测和缺陷检测等。

结构测试可以用来检测器件内部的材料、形状和尺寸等参数，以判断器件是否制造良好。

4.功能测试：功能测试是对半导体器件的功能进行测试，以验证其是否符合设计要求。

这些测试通常包括输入输出测试、工作状态测试和信号传输测试等。

功能测试可以用来验证器件的逻辑功能、输入输出特性和信号传输路径等。

1.测试系统：半导体基本测试通常需要使用专门的测试设备和测试工具。

测试系统通常包括测试仪器、测试程序和测试程序。

测试仪器用于测量器件的电参数和信号特性，测试程序用于控制测试仪器进行测试，测试夹具用于固定和连接被测试的半导体器件。

2.测试方法：半导体基本测试通常使用两种方法进行，即有源测试和无源测试。

有源测试是指在器件工作状态下进行测试，包括输入信号的施加和输出信号的测量。

无源测试是指在器件关闭状态下对其进行测试，主要包括输入输出特性的测试和工作状态的测试。

3.测试步骤：半导体基本测试通常包括以下几个步骤：确定测试需求和测试目标、准备测试设备和测试样品、设计测试程序和测试夹具、进行测试实验和数据收集、分析测试结果和生成测试报告。

半导体基本测试原理资料半导体器件的基本测试原理包括以下几个方面：四端测量、电流和电压的测试、频率响应测试、功率测试和温度测试。

四端测量是指通过四个测量引脚来测量器件的电阻、电压和电流等参数。

其中，两个接触引脚（即探头）用来加电流或电压，另外两个引脚用来测量电阻、电压或电流。

通过四端测量，可以避免因测量线路的阻抗对测试结果的影响，提高测量精度。

电流和电压的测试是常见的半导体器件测试方法。

电流测试通常使用万用表或特定的测试仪器来测量器件的电流流过行为，该测试方法主要用于了解器件的工作状态、特性和性能。

电压测试通常使用数字电压表或万用表来测量电压的大小，该测试方法可用于了解器件的工作电压、电源电压和信号电压等。

频率响应测试是指通过测试器件的输入和输出信号的频率响应来了解器件在不同频率下的响应情况。

频率响应测试通常使用函数发生器和示波器等仪器进行，通过改变输入信号的频率并测量输出信号的幅度和相位差等参数，可以了解器件在不同频率下的增益、相位和带宽等特性。

功率测试是指通过测试器件的功率消耗或功率放大等性能来了解器件的功耗情况。

功率测试通常使用功率计或功率放大器等仪器进行，在给定的输入信号下测量器件的功率消耗或输出功率，从而了解器件的能效和功率特性。

温度测试是指通过测试器件的温度变化来了解器件的热特性。

温度测试通常使用热电偶或红外测温仪等仪器进行，在器件工作时测量器件的温度变化情况，可以了解器件的散热性能和温度特性。

以上是半导体器件基本测试的几个方面，实际测试过程中可能会有更多的细节和内容，不同类型的器件测试方法也会有所差异。

在测试过程中，还需要注意仪器的精度和准确性，确保测试结果的可靠性和准确性。

半导体激光器电学特性的测量实验一、测试实验原理半导体激光器的核心是PN 结，当用光照和电子束激励或电注入等方式使半导体中的载流子从平衡状态时的基态跃迁到非平衡状态时的激发态，此过程称为激发或激励，它的逆过程就是处于非平衡态激发态上的非平衡载流子回复到较低的能态而放出光子的过程，这就是复合辐射。

半导体发光器件的本质就是注入到半导体PN 结中的非平衡载流子——电子空穴对复合发光。

这是一种非平衡载流子复合的自发辐射，激光器则是上述的非平衡载流子的复合发光在激光器的具有增益的光介质谐振腔作用下形成相干振荡而输出激光，所以发光管的发光效率决定于半导体材料的自发辐射系数的大小。

激光器辐射发光除与材料的增益系数有关外还与谐振腔的特性和结构尺寸有关。

半导体材料的增益系数为：jm g β=β为增益因子，m 为与结构有关的指数，j 为电流密度。

激光器的阈值条件为：)/1()2/1(21R R L L a g n +=a 为腔内的其它损耗，Ｌ为腔长，1R 2R 为腔端面的反射系数，所以激光器的阈值电流密度为：()()[]21/12/1/1R R L L j n mth +=αβ由上可知一个制作好的激光器件或发光管，它既是一个ＰN 结二极管，又是一个电光转换器，它们的工作过程是，当给它正向注入载流子时则在二极管中产生电 子空穴对的复合跃迁而发射光子，光子的能量由二极管的材料的禁带宽度gE 决定，hvE g =，h 为普朗克常数，v 为光频率，发射的同时还存在光的吸收，称为吸收跃迁。

注入小时，吸收大于发射，没有光输出，当注入载流子增大时随发射的增加将逐渐大于吸收而得到荧光输出，发光管就是这样工作的。

但对于激光器由于有介质谐振腔存在，则输入载流子达到激光器的阈值电流时则产生激光输出，再继续增加注入电流，输出光功率也增大，同理，管的功率发热也增加，注入过大时则管子因发热而损坏，从这里我们可以看出，半导体激光器件的特性包括PN 结二极管的I —V 特性和载流子注入而产生的电光转换特性，测量其特性参数可采用两种电注入方法：第一种为脉冲法、第二种为直流法。

半导体浪涌测试原理与功能-概述说明以及解释1.引言1.1 概述半导体浪涌测试是一项关键的电子测试技术，用于评估和验证半导体器件在电压耐受性和稳定性方面的性能。

浪涌测试通过模拟电路系统中的瞬态过电压事件，能够检测半导体器件对电压峰值和持续时间的响应能力。

随着电子设备的不断发展和普及，电力供应系统中的浪涌电压和电流事件也越来越普遍和严峻。

这些浪涌事件可能由雷击、开关操作、电源故障或其他原因引起，会对电子设备和半导体器件造成损害。

因此，对于电子设备和半导体器件来说，具备良好的浪涌耐受性是至关重要的。

半导体浪涌测试旨在模拟和重现这些浪涌事件，以验证半导体器件在这些情况下的工作性能和稳定性。

通过施加一系列高能量、高峰值的脉冲电压，浪涌测试可以评估半导体器件在不同电压下的响应和反应时间。

通过这些测试，可以确定器件的最大耐受电压和其它性能指标，确保器件在实际的工作环境中具备可靠的性能。

半导体浪涌测试功能主要包括以下几个方面：1. 评估器件的抗浪涌能力：通过浪涌测试，可以确定半导体器件在浪涌电压或电流冲击下的能力，从而确定其抗浪涌性能和耐受能力。

2. 检测器件的响应速度：浪涌测试可以模拟各种浪涌事件，测试器件在不同电压峰值和持续时间下的响应速度，以评估其电路保护能力。

3. 评估器件的稳定性：通过浪涌测试，可以判断器件在不同浪涌事件下的工作稳定性和可靠性，为电子设备的设计和工作提供更多的保障。

4. 提高产品质量：半导体浪涌测试可以帮助制造商提前筛选和测试半导体器件，以确保产品的质量和可靠性，减少因浪涌事件引起的损害和故障。

总之，半导体浪涌测试是一项重要的技术手段，可为电子设备和半导体器件提供必要的保护和评估。

通过对器件的浪涌耐受性进行测试，可以确保其在实际工作中具备良好的性能和稳定性，提高产品的可靠性和质量。

1.2 文章结构文章结构部分的内容可以包括以下信息：文章结构部分旨在介绍本篇长文的整体结构安排，让读者能够快速了解文章的组织和内容安排。
