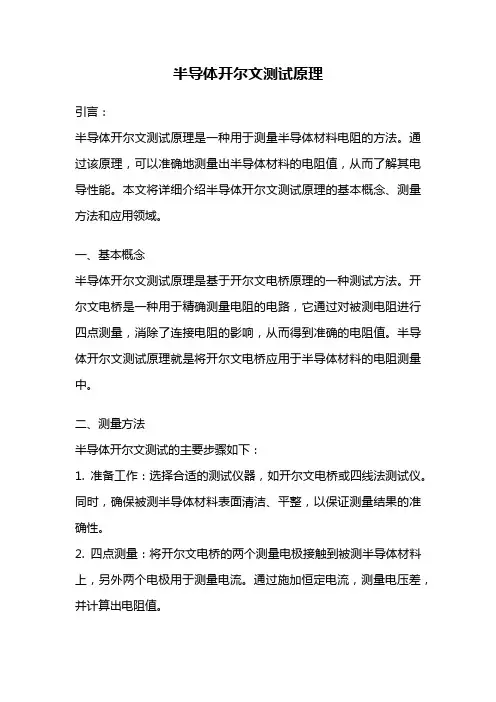

半导体开尔文测试原理引言：半导体开尔文测试原理是一种用于测量半导体材料电阻的方法。

通过该原理，可以准确地测量出半导体材料的电阻值，从而了解其电导性能。

本文将详细介绍半导体开尔文测试原理的基本概念、测量方法和应用领域。

一、基本概念半导体开尔文测试原理是基于开尔文电桥原理的一种测试方法。

开尔文电桥是一种用于精确测量电阻的电路，它通过对被测电阻进行四点测量，消除了连接电阻的影响，从而得到准确的电阻值。

半导体开尔文测试原理就是将开尔文电桥应用于半导体材料的电阻测量中。

二、测量方法半导体开尔文测试的主要步骤如下：1. 准备工作：选择合适的测试仪器，如开尔文电桥或四线法测试仪。

同时，确保被测半导体材料表面清洁、平整，以保证测量结果的准确性。

2. 四点测量：将开尔文电桥的两个测量电极接触到被测半导体材料上，另外两个电极用于测量电流。

通过施加恒定电流，测量电压差，并计算出电阻值。

3. 数据处理：根据测得的电阻值，进行数据处理和分析。

可以通过计算、绘制曲线等方式，进一步了解半导体材料的电导性能。

三、应用领域半导体开尔文测试原理在半导体材料研究和工业生产中有着广泛的应用。

主要包括以下几个方面：1. 材料研究：通过测量半导体材料的电阻，可以了解其电导性能和导电机制，为新材料的开发和研究提供重要数据。

2. 半导体器件测试：在半导体器件的生产过程中，需要对电阻进行测试，以保证产品质量和性能。

3. 故障分析：当半导体器件出现故障时，可以通过半导体开尔文测试原理来定位故障点，并进行修复。

4. 质量控制：对于批量生产的半导体材料或器件，通过半导体开尔文测试原理进行质量控制，可以保证产品的稳定性和一致性。

结论：半导体开尔文测试原理是一种准确测量半导体材料电阻的方法。

通过该原理，可以得到被测半导体材料的电阻值，进而了解其电导性能。

在半导体材料研究、器件测试、故障分析和质量控制等领域，半导体开尔文测试原理都有着广泛的应用前景。

通过不断的研究和发展，相信半导体开尔文测试原理将为半导体技术的进步和应用提供更多的支持。

半导体测试公司简介Integrated Device Manufacturer (IDM):半导体公司，集成了设计和制造业务。

IBM：（International Business Machines Corporation）国际商业机器公司，总部在美国纽约州阿蒙克市。

Intel：英特尔，全球最大的半导体芯片制造商，总部位于美国加利弗尼亚州圣克拉拉市。

Texas Instruments：简称TI，德州仪器，全球领先的数字信号处理与模拟技术半导体供应商。

总部位于美国得克萨斯州的达拉斯。

Samsung：三星，韩国最大的企业集团，业务涉及多个领域,主要包括半导体、移动电话、显示器、笔记本、电视机、电冰箱、空调、数码摄像机等。

STMicroelectronics：意法半导体，意大利SGS半导体公司和法国Thomson半导体合并后的新企业，公司总部设在瑞士日内瓦。

是全球第五大半导体厂商。

Strategic Outsourcing Model（战略外包模式）：一种新的业务模式，使IDM厂商外包前沿的设计，同时保持工艺技术开发Motorola：摩托罗拉。

总部在美国伊利诺斯州。

是全球芯片制造、电子通讯的领导者。

ADI：（Analog Devices, Inc）亚德诺半导体技术公司，公司总部设在美国，高性能模拟集成电路（IC）制造商，产品广泛用于模拟信号和数字信号处理领域。

Fabless:是半导体集成电路行业中无生产线设计公司的简称。

专注于设计与销售应用半导体晶片，将半导体的生产制造外包给专业晶圆代工制造厂商。

一般的fabless公司至少外包百分之七十五的晶圆生产给别的代工厂。

Qualcomm：高通，公司总部在美国。

以CDMA(码分多址)数字技术为基础，开发并提供富于创意的数字无线通信产品和服务。

如今，美国高通公司正积极倡导全球快速部署3G网络、手机及应用。

Broadcom：博通，总部在美国，全球领先的有线和无线通信半导体公司。

半导体的cp测试基本原理半导体的电荷平衡性测试（CP测试）是一项用于评估半导体器件或集成电路的质量、稳定性和可靠性的重要测试手段。

它通过在不同的电压、电流条件下测量器件的电荷容量和电荷传输特性，来判断半导体器件是否具有良好的性能。

CP测试的基本原理可以归纳为以下几个步骤：1. 差分电荷测量：CP测试常使用差分放大电路来测量半导体器件的电荷。

差分放大电路由两个输入电极和一个输出电极组成，其中一个输入电极接入被测器件，另一个输入电极接入一个参考电极。

测量时，参考电极保持在稳定电位，而测量电极则受到器件的电荷变化影响。

2. 电荷注入：为了测量器件的电荷容量，需要在测量电极与参考电极之间施加一定的电压。

通过向测量电极施加脉冲电压或持续电压，将一定数量的电荷注入到器件中，并观察电容变化。

3. 电荷传输特性测量：通过在不同的电压条件下反复进行电荷注入和读取，可以测量器件的电荷传输特性。

即测量在不同电场下，电荷注入到器件中和从器件中释放的速度。

4. 数据分析与解释：通过分析测量数据，可以得到器件的电荷容量、电荷传输速率等参数。

通过比较这些参数与设计要求或标准值，可以评估器件的性能是否符合要求。

CP测试的关键是保证测量精度和一致性。

为此，在实际应用中，往往需要采取一系列措施来降低干扰和误差。

例如，可以对测量电路和测量设备进行校准和校验，使用差分放大器来提高信噪比，合理选择测量电压和电流范围，以及采取适当的滤波和抗干扰措施等。

需要注意的是，CP测试不仅仅适用于器件的生产过程中，也可以用于研发和故障分析。

通过对器件的电荷容量和传输特性的测量和分析，可以帮助改进设计、优化工艺和提高产品性能。

总之，半导体的CP测试是一项重要的质量评估手段，它通过测量半导体器件的电荷容量和传输特性，来评估器件的性能和可靠性。

通过合理选择测量参数和采取抗干扰措施，可以提高测试精度和一致性，为半导体器件的制造和应用提供可靠的数据支持。

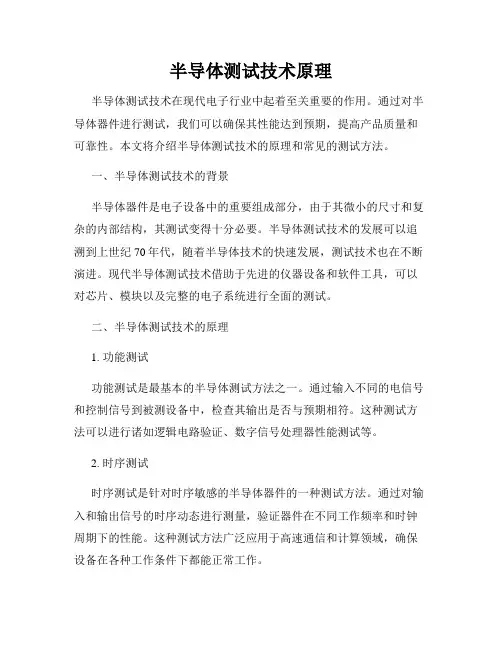

半导体基本测试原理半导体是一种具有特殊电学特性的材料，在电子、光电子和光电子技术等领域具有广泛的应用。

半导体器件的基本测试主要包括单个器件的电学测试、晶体管的参数测试以及集成电路的功能测试等。

本文将从半导体基本测试的原理、测试方法和测试仪器等方面进行详细介绍。

1.电学测试原理：半导体器件的电学测试主要是通过电压和电流的测量，来判断器件的电学性能。

常见的电学测试有阻抗测量、电流-电压特性测试等。

阻抗测量通常使用交流信号来测试器件的电阻、电感和电容等参数，可以通过测试不同频率下的阻抗来分析器件的频率响应特性。

2.晶体管参数测试原理：晶体管是半导体器件中最常见的器件之一，其参数测试主要包括DC参数测试和AC(交流)参数测试。

DC参数测试主要通过测试器件的电流增益、静态工作点等参数来分析和评估器件的直流工作性能。

AC参数测试主要通过测试器件在射频信号下的增益、带宽等参数来分析和评估其射频性能。

3.功能测试原理：集成电路是半导体器件的一种，其测试主要从功能方面进行。

功能测试主要分为逻辑测试和模拟测试两种。

逻辑测试主要测试器件的逻辑功能是否正常，比如输入输出的逻辑电平是否正确，数据传输是否正确等。

模拟测试主要测试器件的模拟电路部分，比如电压、电流、频率等参数是否在规定范围内。

二、半导体基本测试方法1.电学测试方法：常用的电学测试方法包括直流测试和交流测试。

直流测试主要通过对器件的电流和电压进行测量来分析器件的基本电学性能，如电流增益、电压饱和等。

交流测试主要通过在不同频率下测试器件的阻抗来分析器件的频率响应特性，一般使用网络分析仪等仪器进行测试。

2.参数测试方法：晶体管参数测试主要使用数字万用表等测试仪器来测量器件的电流和电压，并通过计算得到相关参数。

AC参数测试一般使用高频测试仪器，如频谱分析仪、示波器等来测试器件在射频信号下的特性。

3.功能测试方法：功能测试一般通过编写测试程序，控制测试仪器进行测试。

逻辑测试的方法主要是通过输入特定的信号序列，对输出结果进行判断，是否与预期的结果相符。

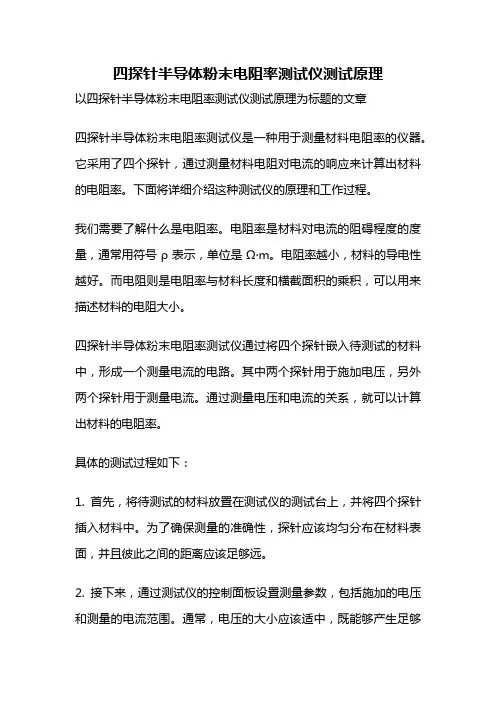

四探针半导体粉末电阻率测试仪测试原理以四探针半导体粉末电阻率测试仪测试原理为标题的文章四探针半导体粉末电阻率测试仪是一种用于测量材料电阻率的仪器。

它采用了四个探针，通过测量材料电阻对电流的响应来计算出材料的电阻率。

下面将详细介绍这种测试仪的原理和工作过程。

我们需要了解什么是电阻率。

电阻率是材料对电流的阻碍程度的度量，通常用符号ρ表示，单位是Ω·m。

电阻率越小，材料的导电性越好。

而电阻则是电阻率与材料长度和横截面积的乘积，可以用来描述材料的电阻大小。

四探针半导体粉末电阻率测试仪通过将四个探针嵌入待测试的材料中，形成一个测量电流的电路。

其中两个探针用于施加电压，另外两个探针用于测量电流。

通过测量电压和电流的关系，就可以计算出材料的电阻率。

具体的测试过程如下：1. 首先，将待测试的材料放置在测试仪的测试台上，并将四个探针插入材料中。

为了确保测量的准确性，探针应该均匀分布在材料表面，并且彼此之间的距离应该足够远。

2. 接下来，通过测试仪的控制面板设置测量参数，包括施加的电压和测量的电流范围。

通常，电压的大小应该适中，既能够产生足够大的电流，又不会损坏材料。

3. 当设置好参数后，开始进行测量。

测试仪会自动施加电压，并通过另外两个探针测量电流。

根据欧姆定律，电流与电压和电阻之间的关系为I = V/R，其中I表示电流，V表示电压，R表示电阻。

通过测量电压和电流的值，可以计算出材料的电阻。

4. 测量完成后，测试仪会自动显示测得的电阻值，并可以将数据保存到计算机中进行后续分析和处理。

同时，测试仪还可以提供其他相关的参数，如电导率、导电型态等，以便更全面地评估材料的导电性能。

通过四探针半导体粉末电阻率测试仪，我们可以准确地测量材料的电阻率，从而了解材料的导电性能。

这种测试仪在材料科学、电子工程等领域有着广泛的应用，可以帮助研究人员评估材料的导电性能，优化材料的设计和制备过程。

总结起来，四探针半导体粉末电阻率测试仪是一种用于测量材料电阻率的仪器，它通过测量材料对电流的阻碍程度来计算出材料的电阻率。

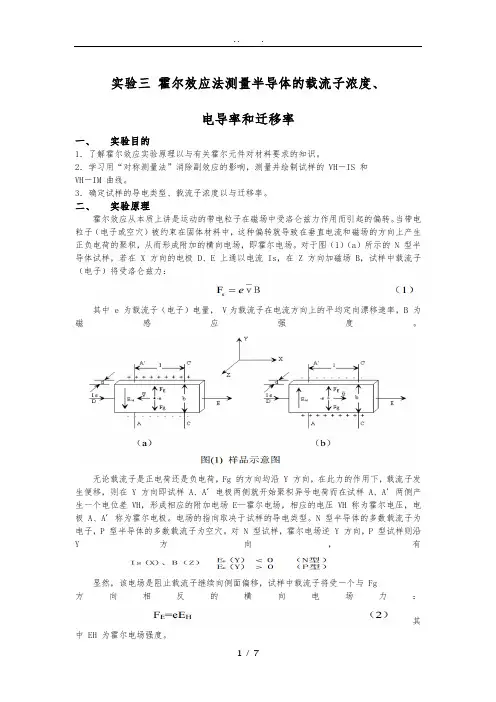

实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1．了解霍尔效应实验原理以与有关霍尔元件对材料要求的知识。

2．学习用“对称测量法”消除副效应的影响，测量并绘制试样的 VH－IS 和VH－IM 曲线。

3．确定试样的导电类型、载流子浓度以与迁移率。

二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。

当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。

对于图（1）（a）所示的 N 型半导体试样，若在 X 方向的电极 D、E 上通以电流 Is，在 Z 方向加磁场 B，试样中载流子（电子）将受洛仑兹力：其中 e 为载流子（电子）电量， V为载流子在电流方向上的平均定向漂移速率，B 为磁感应强度。

无论载流子是正电荷还是负电荷，Fg 的方向均沿 Y 方向，在此力的作用下，载流子发生便移，则在 Y 方向即试样 A、A´电极两侧就开始聚积异号电荷而在试样 A、A´两侧产生一个电位差 VH，形成相应的附加电场 E—霍尔电场，相应的电压 VH 称为霍尔电压，电极 A、A´称为霍尔电极。

电场的指向取决于试样的导电类型。

N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。

对 N 型试样，霍尔电场逆 Y 方向，P 型试样则沿Y 方向，有显然，该电场是阻止载流子继续向侧面偏移，试样中载流子将受一个与 Fg方向相反的横向电场力：其中 EH 为霍尔电场强度。

FE 随电荷积累增多而增大，当达到稳恒状态时，两个力平衡，即载流子所受的横向电场力 e EH 与洛仑兹力eVB相等，样品两侧电荷的积累就达到平衡，故有设试样的宽度为 b，厚度为 d，载流子浓度为 n，则电流强度V Is 与的关系为由（3）、（4）两式可得即霍尔电压 VH（A、A´电极之间的电压）与 IsB 乘积成正比与试样厚度 d成反比。

半导体基本测试原理资料1.测试原理半导体器件的测试原理主要包括以下几个方面：(1)电性能测试：电性能测试主要是通过对器件进行电流-电压（I-V）特性测试来评估器件的电气性能。

通过在不同电压下测量器件的电流来得到I-V曲线，从而确定器件的关键参数，如导通电压、截止电压、饱和电流等。

(2)高频特性测试：高频特性测试主要是通过对器件进行射频（RF）信号测试来评估其在高频工作状态下的性能。

常用的高频特性测试参数包括功率增益、频率响应、噪声系数等。

(3)温度特性测试：温度特性测试主要是通过对器件在不同温度条件下的测试来评估其温度稳定性和性能。

常用的测试方法包括恒流源和恒压源测试。

(4)故障分析测试：故障分析测试主要是通过对器件进行故障分析来确定其故障原因和解决方案。

常用的故障分析测试方法包括失效分析、电子显微镜观察和射线析出测试等。

2.测试方法半导体器件的测试方法主要包括以下几个方面：(1)DC测试：DC测试主要是通过对器件进行直流电流和电压的测试来评估其静态电性能。

常用的测试设备包括直流电源和数字电压表。

(2)RF测试：RF测试主要是通过对器件进行射频信号的测试来评估其高频性能。

常用的测试设备包括频谱分析仪、信号源和功率计。

(3)功能测试：功能测试主要是通过对器件进行各种功能的测试来评估其功能性能。

常用的测试方法包括逻辑分析仪和模拟信号源。

(4)温度测试：温度测试主要是通过对器件在不同温度条件下的测试来评估其温度性能。

常用的测试设备包括热电偶和恒温槽。

3.数据分析半导体器件的测试结果需要进行数据分析和处理，以得到结果的可靠性和准确性。

常用的数据分析方法包括统计分析、故障分析和回归分析等。

(1)统计分析：统计分析主要是通过对测试结果进行统计和分布分析来评估器件的性能和可靠性。

常用的统计方法包括平均值、标准偏差和散点图等。

(2)故障分析：故障分析主要是通过对测试结果中的异常数据进行分析来确定故障原因和解决方案。

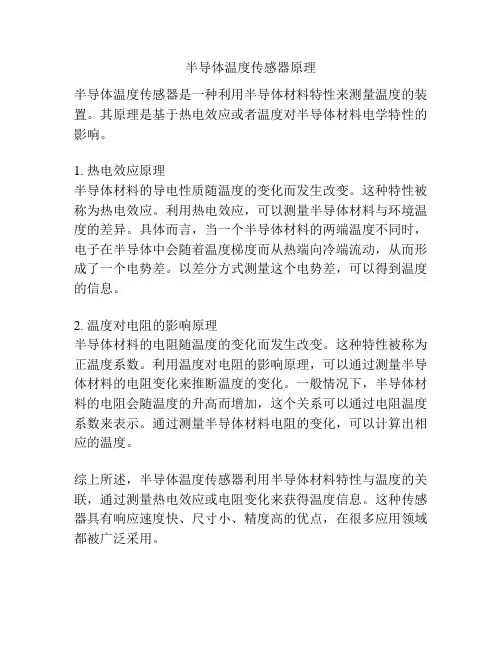

半导体温度传感器原理
半导体温度传感器是一种利用半导体材料特性来测量温度的装置。

其原理是基于热电效应或者温度对半导体材料电学特性的影响。

1. 热电效应原理
半导体材料的导电性质随温度的变化而发生改变。

这种特性被称为热电效应。

利用热电效应，可以测量半导体材料与环境温度的差异。

具体而言，当一个半导体材料的两端温度不同时，电子在半导体中会随着温度梯度而从热端向冷端流动，从而形成了一个电势差。

以差分方式测量这个电势差，可以得到温度的信息。

2. 温度对电阻的影响原理
半导体材料的电阻随温度的变化而发生改变。

这种特性被称为正温度系数。

利用温度对电阻的影响原理，可以通过测量半导体材料的电阻变化来推断温度的变化。

一般情况下，半导体材料的电阻会随温度的升高而增加，这个关系可以通过电阻温度系数来表示。

通过测量半导体材料电阻的变化，可以计算出相应的温度。

综上所述，半导体温度传感器利用半导体材料特性与温度的关联，通过测量热电效应或电阻变化来获得温度信息。

这种传感器具有响应速度快、尺寸小、精度高的优点，在很多应用领域都被广泛采用。
