电力系统继电保护试题课程代码：02302第一部分选择题一、填空题(每小题1分，共20分)1.电气元件配置两套保护，一套保护不动作时另一套保护动作于跳闸，称为_近后备_保护。
2.电流继电器的_返回_电流与动作电流的比值称为继电器的返回系数。
3.反应电流增大而瞬时动作的保护称为__无时限电流速断保护__。
4.定时限过电流保护的动作时限是按__阶梯原则__来选择的。
5.电流电压联锁速断保护是按系统经常运行方式下电流和电压元件的保护范围__相等__这一条件来整定的。
6.零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度__高__。
7.全阻抗继电器的主要缺点是__动作无方向性__。
8.相间短路的阻抗继电器采用0°接线。
例如：时，=_______。
9.精确工作电流I ac是阻抗继电器的一个主要技术指标。
I ac越小，表明U0越小，即___继电器灵敏度越高____。
10.距离Ⅱ段的整定阻抗应按分支系数K b为最小的运行方式来确定，目的是为了保证___选择性__。
11.在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于_______。
12.故障时发信方式的优点是__对相邻通道的干扰小_____。
13.相差高频保护采用比较线路两端__正序电流_____相位来反应对称短路。
14.在三侧电源时，三绕组变压器的纵差动保护的制动线圈应接于___外部短路电流最大的一侧____。
15.对于中性点可接地或不接地的变压器需要装设零序电流保护和__零序过电压保护_____。
16.相对于中、小型机组，大型发电机组参数的变化将对继电保护“四性”中的___灵敏____性不利。
17.发电机正常运行时的三次谐波电压，机端量总是___小于____中性点量。
18.发电机定子绕组匝间短路时，将出现___纵____向负序电压，并产生相应的负序电流。
19.对于单母线或双母线保护，通常把____安全性___放在重要位置。
电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
电力系统继电保护课后习题解析第二版张保会尹项根主编实用版电力系统继电保护课后习题解析第二版张保会尹项根主编实用版电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
电力系统继电保护试题课程代码：02302第一部分选择题一、填空题(每小题1分，共20分)1.电气元件配置两套保护，一套保护不动作时另一套保护动作于跳闸，称为_近后备_保护。
2.电流继电器的_返回_电流与动作电流的比值称为继电器的返回系数。
3.反应电流增大而瞬时动作的保护称为__无时限电流速断保护__。
4.定时限过电流保护的动作时限是按__阶梯原则__来选择的。
5.电流电压联锁速断保护是按系统经常运行方式下电流和电压元件的保护范围__相等__这一条件来整定的。
6.零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度__高__。
7.全阻抗继电器的主要缺点是__动作无方向性__。
8.相间短路的阻抗继电器采用0°接线。
例如：时，=_______。
9.精确工作电流I ac是阻抗继电器的一个主要技术指标。
I ac越小，表明U0越小，即___继电器灵敏度越高____。
10.距离Ⅱ段的整定阻抗应按分支系数K b为最小的运行方式来确定，目的是为了保证___选择性__。
11.在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于_______。
12.故障时发信方式的优点是__对相邻通道的干扰小_____。
13.相差高频保护采用比较线路两端__正序电流_____相位来反应对称短路。
14.在三侧电源时，三绕组变压器的纵差动保护的制动线圈应接于___外部短路电流最大的一侧____。
15.对于中性点可接地或不接地的变压器需要装设零序电流保护和__零序过电压保护_____。
16.相对于中、小型机组，大型发电机组参数的变化将对继电保护“四性”中的___灵敏____性不利。
17.发电机正常运行时的三次谐波电压，机端量总是___小于____中性点量。
18.发电机定子绕组匝间短路时，将出现___纵____向负序电压，并产生相应的负序电流。
19.对于单母线或双母线保护，通常把____安全性___放在重要位置。
继电保护（第二版，张宝会，中国电力出版社）课后答案电力系统继电保护课后习题答案1绪论1.1电力系统如果没搭载健全的继电保护系统，想象一下可以发生什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起至的促进作用就是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节顺利完成原订的维护功能,各环节的促进作用就是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4依据电力元件正常工作、不正常工作和短路状态下的电气量激活差异，已经形成哪些原理的维护，这些维护仅靠维护T5800定值能求出来维护范围内任一点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。
继电保护习题和答案第一篇：继电保护习题和答案继电保护习题和答案习题一一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。
2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。
3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。
4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。
5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。
6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。
7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。
8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。
9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。
10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。
二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。
性。
（√)2、电气设备过负荷时,继电保护应将过负荷设备切除。
(×)3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。
(√)4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。
(×5、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。
(√)三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（C）。
(A)机电型、晶体管型、整流型、集成电路型、微机型；(B)机电型、整流型、集成电路型、晶体管型、微机型；C）机电型、整流型、晶体管型、集成电路型、微机型。
2、电力系统最危险的故障是（C）。
(A)单相接地；(B)两相短路；(C)三相短路。
3、电力系统短路时最严重的后果是（C）。
(A)电孤使故障设备损坏；(B)使用户的正常工作遭到破坏；(C)破坏电力系统运行的稳定性。
电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。
当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。
如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。
1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。
1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。
测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。
逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。
执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。
1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

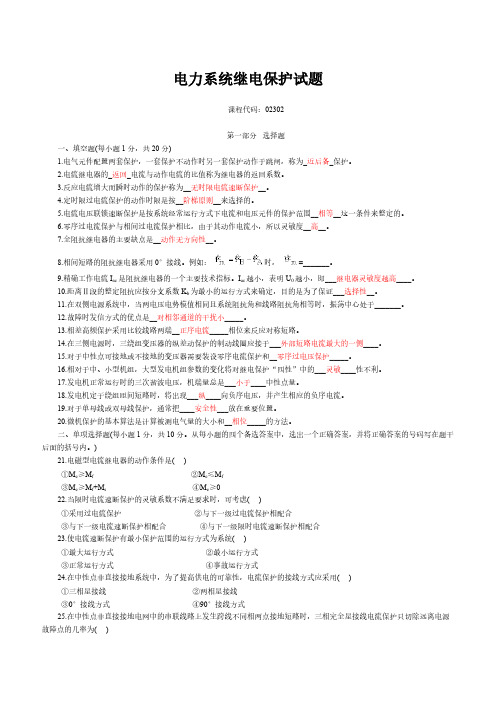

电力系统继电保护试题
课程代码：02302
第一部分选择题
一、填空题(每小题1分，共20分)
1.电气元件配置两套保护，一套保护不动作时另一套保护动作于跳闸，称为_近后备_保护。
2.电流继电器的_返回_电流与动作电流的比值称为继电器的返回系数。
3.反应电流增大而瞬时动作的保护称为__无时限电流速断保护__。
4.定时限过电流保护的动作时限是按__阶梯原则__来选择的。
5.电流电压联锁速断保护是按系统经常运行方式下电流和电压元件的保护范围__相等__这一条件来整定的。
6.零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度__高__。
7.全阻抗继电器的主要缺点是__动作无方向性__。
8.相间短路的阻抗继电器采用0°接线。
例如：时，=_______。
9.精确工作电流I ac是阻抗继电器的一个主要技术指标。
I ac越小，表明U0越小，即___继电器灵敏度越高____。
10.距离Ⅱ段的整定阻抗应按分支系数K b为最小的运行方式来确定，目的是为了保证___选择性__。
11.在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于_______。
12.故障时发信方式的优点是__对相邻通道的干扰小_____。
13.相差高频保护采用比较线路两端__正序电流_____相位来反应对称短路。
14.在三侧电源时，三绕组变压器的纵差动保护的制动线圈应接于___外部短路电流最大的一侧____。
15.对于中性点可接地或不接地的变压器需要装设零序电流保护和__零序过电压保护_____。
16.相对于中、小型机组，大型发电机组参数的变化将对继电保护“四性”中的___灵敏____性不利。
17.发电机正常运行时的三次谐波电压，机端量总是___小于____中性点量。
18.发电机定子绕组匝间短路时，将出现___纵____向负序电压，并产生相应的负序电流。
19.对于单母线或双母线保护，通常把____安全性___放在重要位置。
20.微机保护的基本算法是计算被测电气量的大小和__相位_____的方法。
二、单项选择题(每小题1分，共10分。
从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。
)
21.电磁型电流继电器的动作条件是( )
①M e≥M f②M e≤M f
③M e≥M f+M s④M e≥0
22.当限时电流速断保护的灵敏系数不满足要求时，可考虑( )
①采用过电流保护②与下一级过电流保护相配合
③与下一级电流速断保护相配合④与下一级限时电流速断保护相配合
23.使电流速断保护有最小保护范围的运行方式为系统( )
①最大运行方式②最小运行方式
③正常运行方式④事故运行方式
24.在中性点非直接接地系统中，为了提高供电的可靠性，电流保护的接线方式应采用( )
①三相星接线②两相星接线
③0°接线方式④90°接线方式
25.在中性点非直接接地电网中的串联线路上发生跨线不同相两点接地短路时，三相完全星接线电流保护只切除远离电源故障点的几率为( )
①100% ②2/3
③1/3 ④0
26.按90°接线的功率方向继电器，若，则应为( )
①②
③④
27.短距离输电线路比长距离输电线路受过渡电阻的影响要( )
①小②大
③一样④不受影响
28.方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是( )
①改变电抗变压器UV原边匝数
②改变电抗变压器副边匝数
③改变电压变换器UR原边匝数
④改变电抗变压器UR副边线圈中的电阻大小
29.发电机单继电器式横差保护为防止励磁回路一点接地后发生瞬时性第二点接地引起保护误动作，采取的措施是( )
①接入TA ②接入TV
③接入KT ④接入KOF
30.标识制动型差动继电器的灵敏性较比率制动型差动继电器灵敏性( )
①高②低
③两相短路时高，三相短路时低④两相短路时低，三相短路时高
三、简答题(每小题5分，共30分)
31.方向性电流保护为什么有死区?死区由何决定?如何消除?
32.阐述电力系统振荡对距离保护的影响。
33.光纤分相差动保护的特点是什么?
34.变压器纵差动保护动作电流的整定原则是什么?
35.通常采用什么措施来提高3/2断路器接线母线保护的可信赖性?
36.何谓频率混叠现象?如何消除?
四、综合分析题(每小题8分，共24分)
37.如图所示为一中性点不接地电网，当d点发生金属性单相接地短路时：
(1)画出全网电容电流的分布；
(2)写出各元件首端零序电流的表达式；
(3)提出中性点不接地电网单相接地短路的保护方案。
38.已知采用幅值比较方式构成继电器的两个电压量，且动作条件为≥，试问：
(1)所构成的继电器是什么继电器；
(2)在复平面上画出它的动作特性；
(3)该继电器的整定值是什么?
39.画出发电机三次谐波等值电路，得出定子绕组单相接地时机端三次谐波电压和中性点三次谐波电压随接地点变化的曲线。
五、计算题(每小题8分，共16分)
40.如图网络，试计算保护1电流速断保护的动作电流，动作时限及最小保护范围，并说明当线路长度减到40km、20km时
情况如何?由此得出什么结论?
已知：。
41.如图所示，各线路均装有距离保护，Z1=0.4Ω/km，试对保护1的距离Ⅱ段进行整定计算。
电力系统继电保护试题参考答案
课程代码：02302
一、填空题(每小题1分，共20分)
1.近后备
2.返回
3.无时限电流速断保护
4.阶梯原则
5.相等
6.高
7.动作无方向性
8.
9.继电器的灵敏性越高
10.选择性
11.处
12.对相邻通道的干扰小
13.正序电流
14.外部短路电流最大的一侧
15.零序过电压保护
16.灵敏
17.小于
18.纵
19.安全性
20.相位
二、单项选择题(每小题1分，共10分)
21.③22.④23.②24.②25.①
26.②27.②28.④29.③30.①
三、简答题(每小题5分，共30分)
31.当靠近保护安装处附近发生三相短路时，接近于零，方向元件不动作，方向电流保护也将拒
动，出现死区。
死区长短由方向继电器最小动
作电压及背后系统阻抗决定。
消除方法常采用记忆回路。
32.(1)阻抗继电器动作特性在复平面上沿
OO′方向所占面积越大，则受振荡影响就越
大；
(2)振荡中心在保护范围内，则保护要受
影响即误功，而且越靠近振荡中心受振荡的影
响就越大；
(3)振荡中心若在保护范围外或保护范围
的反方向，则不受影响；
(4)若保护动作时限大于系统的振荡周期，则不受振荡的影响。
33.(1)能提高区内短路的灵敏性，同时又能躲过区外短路的不平衡电流；
(2)具有更高可靠性；
(3)不受电磁干扰。
34.(1)大于变压器的最大负荷电流；
(2)躲过区外短路时的最大不平衡电流；
(3)躲过变压器的励磁涌流。
35.采用保护双重化，即工作原理不同的两套母线保护；每套保护应分别接在电流互感器的不同的二次绕阻上；应有独立的直流电源；出口继电器触点应分别接通断路器两个独立的跳闸线圈等。
36.对连续时间信号(频率为f0)进行数字处理时，如采样频率f a<2f0时，一个高于2f a的频率成份经采样后会被误认为是一低频信号，也就是说高频信号“混叠”到了低频段，这一现象称作频率混叠。
只要使f a ≥f0即可消除这一现象。
四、综合分析题(每小题8分，共24分)
37.(1)如右图：
(2)F:3I0f=
L2:3I02=
L1:3I01=
(3)保护方案有：
①绝缘监视装置；
②零序电流保护；
③零序功率方向保护。
38.≤
≤
≤
(1)它是方向阻抗继电器；
(2)如图所示；
(3)Z set=
39.设定子绕组距中性点α处发生金属性单相接地由等值电路
可见，将三次谐波电势分成了：和两部分。
无论中性点经消弧线圈接地否，都有：
曲线如图所示。
五、计算题(每小
题8分，共16分) 40.解：I AB=60KM时：
I K·B·max=
=1.84KA
=1.2× 1.84=2.2IKA
l min=
l min%=33.25%>15%，=os
当l AB=40KM时：
=2.84KA，l min%=14%<15%,=os
当l AB=20KM时：
=3.984KA,l min%=-44.5%,即没有保护范围，t1I=os
由此得出结论：当线路较短时，电流速断保护范围将缩短，甚至没有保护范围。
41.解：(1)
(2)
∴
(3)
比较三者，取小者
∴合格。
