电力系统继电保护试题

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

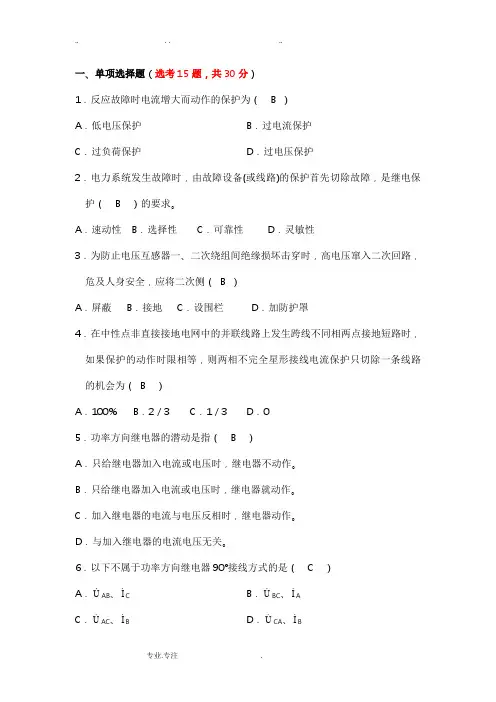

一、单项选择题（选考15题，共30分）1．反应故障时电流增大而动作的保护为（ B ）A．低电压保护B．过电流保护C．过负荷保护D．过电压保护2．电力系统发生故障时，由故障设备(或线路)的保护首先切除故障，是继电保护（ B ）的要求。

A．速动性B．选择性C．可靠性D．灵敏性3．为防止电压互感器一、二次绕组间绝缘损坏击穿时，高电压窜入二次回路，危及人身安全，应将二次侧（ B ）A．屏蔽B．接地C．设围栏D．加防护罩4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，如果保护的动作时限相等，则两相不完全星形接线电流保护只切除一条线路的机会为（ B ）A．100％B．2／3 C．1／3 D．05．功率方向继电器的潜动是指（ B ）A．只给继电器加入电流或电压时，继电器不动作。

B．只给继电器加入电流或电压时，继电器就动作。

C．加入继电器的电流与电压反相时，继电器动作。

D．与加入继电器的电流电压无关。

6．以下不属于功率方向继电器90°接线方式的是（ C ）A．U AB、I C B．U BC、I AC．U AC、I B D．U CA、I B7．在中性点直接接地电网中发生接地短路时，零序电压最高处为（C ）A．保护安装处B．变压器接地中性点处C．接地故障点处D．发电机接地中性点处8．中性点经消弧线圈接地电网通常采用的补偿方式是（ C ）A．完全补偿B．欠补偿C．过补偿D．不补偿9．反应相间短路的阻抗继电器接线方式是（A ）A．0°接线B．90°接线C．3U o，3I o D．27°接线10．阻抗继电器的精确工作电流是指，当φK=φsen，对应于（ B ）A．Z act=0.8Z set时加入阻抗继电器的电流B．Z act=0.9Z set时加入阻抗继电器的电流C．Z act=Z set时加入阻抗继电器的电流D．Z act=1.1Z set时加入阻抗继电器的电流11．在具有分支电源的电路中，由于助增电流的影响，一般有（B ）A．测量阻抗增大，保护范围也增加。

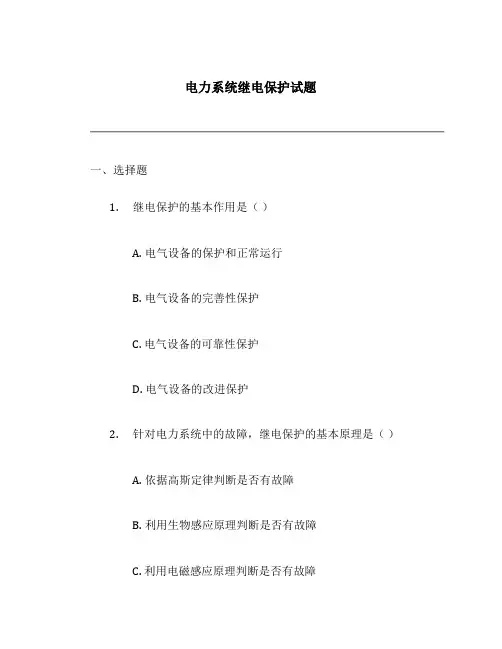

电力系统继电保护试题一、选择题1.继电保护的基本作用是（）A. 电气设备的保护和正常运行B. 电气设备的完善性保护C. 电气设备的可靠性保护D. 电气设备的改进保护2.针对电力系统中的故障，继电保护的基本原理是（）A. 依据高斯定律判断是否有故障B. 利用生物感应原理判断是否有故障C. 利用电磁感应原理判断是否有故障D. 通过网络分析判断是否有故障3.电力系统继电保护的五个基本要素是（）A. 发电机、变压器、负载、电缆、开关B. 外界环境、设备状态、电气参数、故障路径、操作条件C. 变电站、输电线路、配电变压器、配电线路、负荷D. 电气工具、电缆电线、电工设备、开关插座、电机4.继电保护装置的主要功能包括（）A. 无功功率保护、过流保护、差动保护B. 过载保护、短路保护、地故障保护C. 零序保护、不平衡保护、超频保护D. 过压保护、欠压保护、过频保护5.负荷开关具有（）等功能A. 过载保护B. 过流保护C. 短路保护D. 所有以上选项二、填空题1.短路故障是指两个或两个以上线路导体发生了（）连接导致电流异常增大的故障现象。

2.（）是指故障电流超过一定限值使线路上的电气设备无法正常工作的一种电力故障。

3.继电保护装置中常用的电流互感器一般采用（）结构。

4.继电保护装置中常用的电压互感器一般采用（）结构。

5.继电保护装置的操作可分为（）和（）两种方式。

三、简答题1.请简要描述继电保护的作用和应用范围。

2.继电保护根据故障类型可以分为哪些主要分类？3.请简要描述继电保护中的差动保护原理。

4.请简要描述继电保护中的过电压保护原理。

5.请简要描述继电保护中的零序保护原理。

以上是电力系统继电保护试题，希望对你的学习有所帮助！。

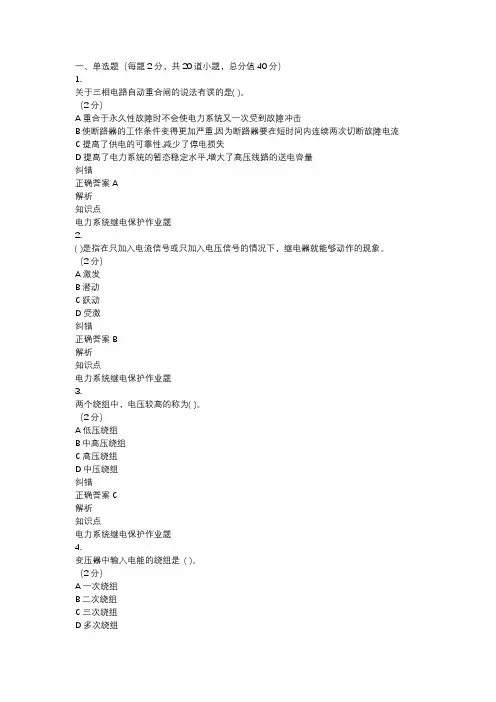

一、单选题（每题2分，共20道小题，总分值40分）1.关于三相电路自动重合闸的说法有误的是( )。

（2分）A重合于永久性故障时不会使电力系统又一次受到故障冲击B使断路器的工作条件变得更加严重,因为断路器要在短时间内连续两次切断故障电流C提高了供电的可靠性,减少了停电损失D提高了电力系统的暂态稳定水平,增大了高压线路的送电容量纠错正确答案A解析知识点电力系统继电保护作业题2.( )是指在只加入电流信号或只加入电压信号的情况下，继电器就能够动作的现象。

（2分）A激发B潜动C跃动D受激纠错正确答案B解析知识点电力系统继电保护作业题3.两个绕组中，电压较高的称为( )。

（2分）A低压绕组B中高压绕组C高压绕组D中压绕组纠错正确答案C解析知识点电力系统继电保护作业题4.变压器中输入电能的绕组是( )。

（2分）A一次绕组B二次绕组C三次绕组D多次绕组纠错正确答案A解析知识点电力系统继电保护作业题5.下列不属于电容器外部故障保护的是( )。

（2分）A单相接地保护B串联电抗器的保护C过负载保护D电路速度保护纠错正确答案D解析知识点电力系统继电保护作业题6.当线路上装设了电流速断和限时电流速断保护以后，它们的联合工作就可以保证全线路范围内的故障都能够在0.5s的时间以内予以切除，在一般情况下都能够满足速动性的要求，具有这种性能的保护称为该线路的( )。

（2分）A主保护B次保护C再次保护D二次保护纠错正确答案A解析知识点电力系统继电保护作业题7.微机保护算法中全周波傅氏算法的特点描述有误的是( )。

（2分）A傅氏算法原理简单、计算精度高B可求出正确的故障参数，不必用故障后的采样值C全周波傅氏算法所需的为一个周波D为了提高微机保护的动作速度，还可以采用半周波傅氏算法。

纠错正确答案B解析知识点电力系统继电保护作业题8.下列关于电流变换的电抗变换器，以下说法有误的是( )。

（2分）A由于铁芯带气隙而不易饱和，线性范围大B有移相作用C会抑制直流分量，放大高频分量D在非周期分量的作用下容易饱和，线性度较差，动态范围大纠错正确答案D解析知识点电力系统继电保护作业题9.下列不属于电容器外部故障保护的是( )。

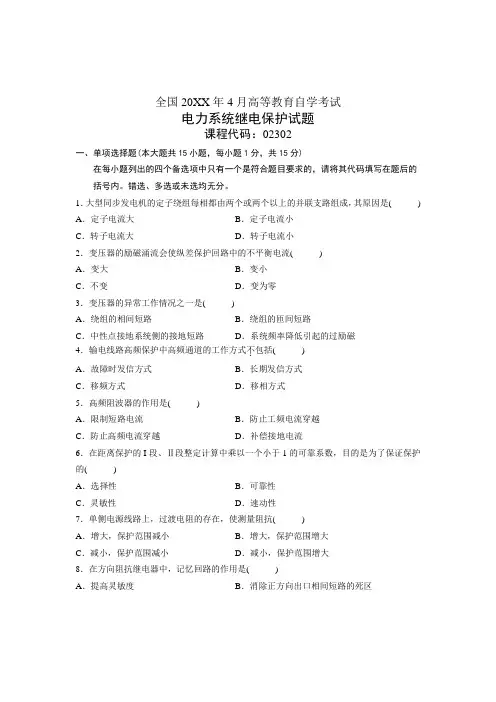

全国20XX年4月高等教育自学考试电力系统继电保护试题课程代码：02302一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．大型同步发电机的定子绕组每相都由两个或两个以上的并联支路组成，其原因是( ) A．定子电流大B．定子电流小C．转子电流大D．转子电流小2．变压器的励磁涌流会使纵差保护回路中的不平衡电流( )A．变大B．变小C．不变D．变为零3．变压器的异常工作情况之一是( )A．绕组的相间短路B．绕组的匝间短路C．中性点接地系统侧的接地短路D．系统频率降低引起的过励磁4．输电线路高频保护中高频通道的工作方式不．包括( )A．故障时发信方式B．长期发信方式C．移频方式D．移相方式5．高频阻波器的作用是( )A．限制短路电流B．防止工频电流穿越C．防止高频电流穿越D．补偿接地电流6．在距离保护的I段、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护的( )A．选择性B．可靠性C．灵敏性D．速动性7．单侧电源线路上，过渡电阻的存在，使测量阻抗( )A．增大，保护范围减小B．增大，保护范围增大C．减小，保护范围减小D．减小，保护范围增大8．在方向阻抗继电器中，记忆回路的作用是( )A．提高灵敏度B．消除正方向出口相间短路的死区C ．记忆动作时间D ．防止反方向出口短路误动作9．对于圆特性的阻抗继电器，处于临界动作状态的测量阻抗称作继电器的( )A ．整定阻抗B ．动作阻抗C ．短路阻抗D ．负荷阻抗10．当电力系统发生B 相金属性接地短路时，故障点的零序电压( )A ．与B 相电压同相位B ．与B 相电压相位差180°C ．超前B 相电压90°D ．落后B 相电压90°11．按90°接线的功率方向继电器，若K CA U U =-，则K I 应为( )A ．A IB ．B IC ．A -ID ．B -I12．阶段式电流保护广泛应用于( )A ．220kV 线路B ．110kV 及以上线路C ．多电源环网D ．35kV 及以下单电源线路 13．电流速断保护的动作时限取( )A ．0.5SB ．1.0SC ．0.5~1.0SD ．0S 14．电流I 段保护的灵敏系数常用保护范围来衡量，其保护范围越长表明保护越( )A ．可靠B ．不可靠C ．灵敏D ．不灵敏15．低电压继电器的返回系数为( )A ．大于1B ．小于1C ．等于1D ．等-7=0 二、填空题(本大题共23小题，每小题1分，共23分)请在每小题的空格中填上正确答案。

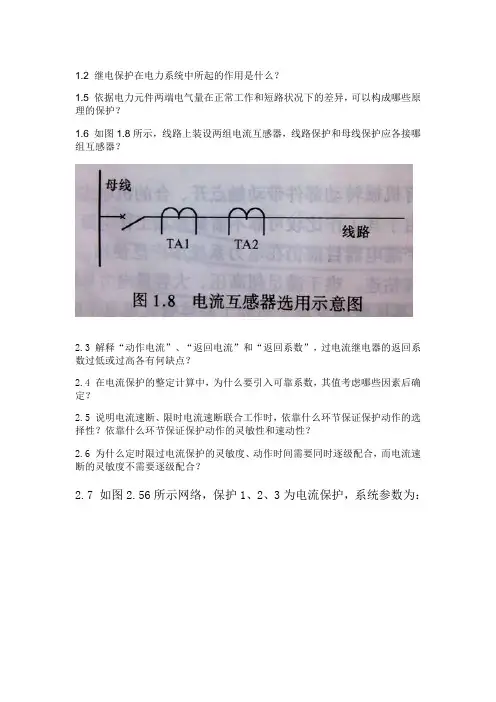

1.2 继电保护在电力系统中所起的作用是什么？1.5 依据电力元件两端电气量在正常工作和短路状况下的差异，可以构成哪些原理的保护？1.6 如图1.8所示，线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器？2.3 解释“动作电流”、“返回电流”和“返回系数”，过电流继电器的返回系数过低或过高各有何缺点？2.4 在电流保护的整定计算中，为什么要引入可靠系数，其值考虑哪些因素后确定？2.5 说明电流速断、限时电流速断联合工作时，依靠什么环节保证保护动作的选择性？依靠什么环节保证保护动作的灵敏性和速动性？2.6 为什么定时限过电流保护的灵敏度、动作时间需要同时逐级配合，而电流速断的灵敏度不需要逐级配合？2.7 如图2.56所示网络，保护1、2、3为电流保护，系统参数为：试求：1) 发电机元件最多三台运行，最少一天运行，线路最多三条运行，最少一条运行，请确定保护3在系统最大、最小运行方式下的等值阻抗。

2) 整定保护1、2、3的电流速断定值，并计算各自的最小保护范围。

3) 整定保护2、3的限时电流速断定值，并校验使其满足灵敏度要求4)4) 整定保护1、2、3的过电流定值，假定母线E过电流保护动作时限为0.5秒，校验保护1做近后备，保护2、3做远后备的灵敏度。

2.8 当图2.56中保护1的出口处，在系统最小运行方式下发生两项短路，保护按照题2.7配置和整定时，试问：1) 共有哪些保护元件启动2) 所有保护工作正常，故障由何处的哪个保护元件动作、多长时间切除？3) 若保护1的电流速断保护拒动，故障由哪个保护元件动作、多长时间切除？4) 若保护1的断路器拒动，故障由哪个保护元件动作、多长时间切除？2.11 在两侧电源供电的网络中，方向性电流保护利用了短路时电气量什么特征解决了仅利用电流幅值特征不能解决的什么问题？2.12 功率方向判别元件实质上是判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？2.14 为了保证在正方向发生各种短路时功率判别元件都能动作，需要确定接线方式及内角，请给出90°接线方式正方向短路时内角的范围。

电力系统继电保护题库1.在中性点直接接地电网中发生接地短路时，（b）零序电压最高。

（A）保护安装处（B）接地故障点处（C）变压器接地中性点处（D）系统电源处2.三段式电流保护中灵敏性最好的是（a）。

(A)I段（B）Ⅱ段（C）Ⅲ段（D）灵敏度一样3.三种圆特性的阻抗继电器中，（d）既能测量故障点的远近，又能判别故障方向。

（A）全阻抗继电器（B）方向阻抗继电器（C）偏移特性阻抗继电器（D）三种都不能同时实现4.线路纵联差动保护可作线路全长的（a）保护。

(A)主保护(B)限时速动(C)后备（D）辅助5.由于潜供电流的影响，单相自动重合闸的动作时限比三相自动重合闸的动作时限（a）。

（A）长一些（B）一样长（C）短一些（D）不能确定6.线路两侧的保护装置在发生短路时，其中的一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为（a）。

（A）保护相继动作；（B）保护有死区；（C）保护不正确动作；（D）保护既存在相继动作又存在死区。

7.当系统产生故障时，正确地切断离故障点近来的断路器，是继电保护装置的（b）的体现。

（A）快速性（B）挑选性（C）牢靠性（D）灵敏性8.中性点间接接地系统，最多见的短路故障是（d）。

(A)金属性两相短路(B)三相短路(C)两相接地短路(D)单相接地短路9.装有三相一次自动重合闸装置的线路上，发生永久性故障，断路器切断短路电流的次数是（b）。

（A）一次（B）二次（C）三次（D）五次谜底：B。

留意是切断。

断路器动作的次数是？10.时间继电器在继电保护装置中的作用是（b）。

（A）计较动作工夫（B）树立保护动作延时（C）计算停电时间（D）计算断路器停电时间11.低电压继电器是反映电压（b）。

（A）上升而动作（B）低于整定值而动作（C）为额定值而动作（D）视情况而异的上升或降低而动作12.在电网中装设带有方向元件的过流保护是为了保证动作的（a）。

（A）选择性（B）可靠性（C）灵敏性（D）快速性13.阻抗继电器常用的接线方式除了接线方式外，还有（a）。

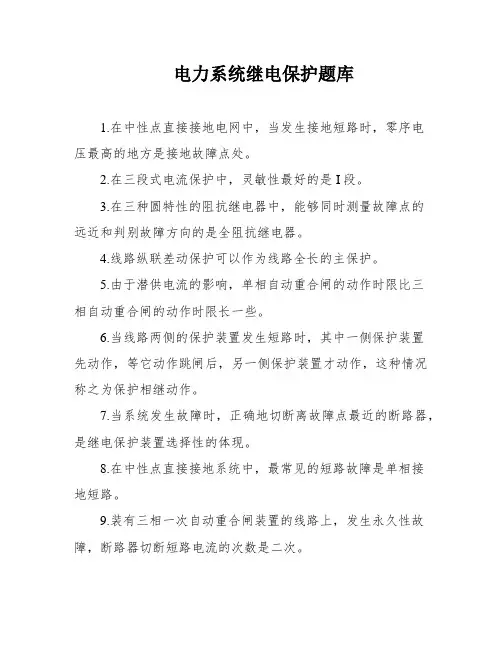

电力系统继电保护题库1.在中性点直接接地电网中，当发生接地短路时，零序电压最高的地方是接地故障点处。

2.在三段式电流保护中，灵敏性最好的是I段。

3.在三种圆特性的阻抗继电器中，能够同时测量故障点的远近和判别故障方向的是全阻抗继电器。

4.线路纵联差动保护可以作为线路全长的主保护。

5.由于潜供电流的影响，单相自动重合闸的动作时限比三相自动重合闸的动作时限长一些。

6.当线路两侧的保护装置发生短路时，其中一侧保护装置先动作，等它动作跳闸后，另一侧保护装置才动作，这种情况称之为保护相继动作。

7.当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置选择性的体现。

8.在中性点直接接地系统中，最常见的短路故障是单相接地短路。

9.装有三相一次自动重合闸装置的线路上，发生永久性故障，断路器切断短路电流的次数是二次。

10.时间继电器在继电保护装置中的作用是建立保护动作延时。

11.低电压继电器是在电压低于整定值时才会动作的。

12.在电网中装设带有方向元件的过流保护是为了保证选择性的动作。

13.阻抗继电器常用的接线方式除了90度接线方式外，还有30度接线方式。

14.电力系统的运行方式分为正常运行、故障运行和特殊运行方式。

15.无论是发生对称短路还是不对称短路，都将发生突变。

28.当接地故障的电感电流大于电容电流时，补偿方式应为过补偿方式（A），其中过补偿方式是指在中性点装设消弧线圈，使得测量阻抗介于最小与最大测量阻抗之间的一个定值之间。

29.在MN双侧电源线路中，若1QF处的方向过电流保护动作，则应选择动作（A），若1QF处的功率方向继电器动作，则应选择动作（B）。

30.保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，应选择一次电流倍数越小（B）。

31.确定零序保护的最大零序电流时，应对单相接地短路或两相接地短路进行比较（A）。

32.影响距离保护正确动作的分支系数与网络接线方式有关，其值可能大于1或等于1或小于1（D）。
