隧道施工工艺流程图图集汇总

图文详解隧道施工主要工序，你见过吗？？
导读：下面展示的是隧道施工主要工序，图片均来源于合福铁路隧道施工现场。

洞口导向墙施工
洞口大管棚施工
洞口大管棚
进洞施工
洞内开挖打钻
布药爆破
超前小导管
拱部钢架、网片与超前小导管中下台阶立架支护
喷射混凝土
初支喷护完成
仰拱底开挖清理完成
仰拱初支施工
仰拱钢筋绑扎
中隔壁落底
中隔壁与仰拱填充混凝土纵向止水带固定
纵向排水盲管、无砂混凝土土工布铺设
铺设防水板
二衬钢筋绑扎
预埋槽道
二衬混凝土施工
边侧水沟电缆槽
端墙式洞门
帽檐斜切式洞门
喇叭口倒切式洞门
（来源：中交三航工程施工）
【峰会时间】 2015年8月22--23日
【峰会地点】中国●北京
【参会对象】房地产产业链董事长及核心高管（物业类大大欢迎）【电话咨询】182-****6399
【微信咨询】yes6399（长按复制）
【主办单位】住建部-—中国房地产O2O研究院
本次峰会主题
1.【互联网+】中国房地产O2O系统解决方案
2.【商业地产O2O】体验式商业购物中心
3.【文旅地产O2O】文化+旅游+地产+O2O
4.【住宅销售O2O】好屋中国、房多多、Q房、吉屋
5.【社区电商O2O】彩生活、社区001、小区无忧
6.【产业地产O2O】用互联网、改造传统产业
7.【地产众筹】房地产+互联网+金融新模式
主讲嘉宾。

隧道土建施工工艺流程图及报验程序汇总
1、超前大管棚施工工艺流程图
2、双侧壁导坑法施工工艺流程图
3、留核心土环形台阶法施工工艺流程图
4、三台阶法施工工艺流程图
5、上下台阶法施工工艺流程图
6、光面爆破施工工艺流程图
7、隧道钢支撑、锚、网、喷初期支护施工工艺流程图
8、喷射混凝土施工工艺流程图
9、超前小导管( 注浆) 施工工艺流程图
10、防水卷材施工工艺流程图
11、隧道二次衬砌施工工艺流程图
12、隧道洞门、明洞施工工艺流程图
1、超前大管棚施工工艺流程图
施工准备
2、双侧壁导坑法施工工艺流程图
3、留核心土环形台阶法施工工艺流程图
4、三台阶法施工工艺流程图
5、上下台阶法施工工艺流程图。

总体流程图
图1高压旋喷桩施工工艺流程图
盾构施工主要工艺流程及操作要点
组装场地的准备
井下轨道及始发 ------------- >
基座的准备
吊机组装就位
后配套拖车吊装与管线连接
空载调试
安装负环管片
负载调试
盾构机组装调试示意图
不合格一
止水效果检杳口］超刖产浆
-------------------------- 合格—
洞门凿除
盾构到达施工工艺流程图
盾构正常掘进施工工艺流程
管片进场 V 管片验 防水胶条粘J 电线 油脂 水管 风管 面 点 I 螺旋机出土 进 环 1管片位置调「 参 管 数 片 型 泄入渣坑
合格 I 拧紧管片螺. 粘贴验收 地面情况 皮带机运输， 渣土排入渣 渣土外运 门吊提升出
管片拼装施工工艺流程图。

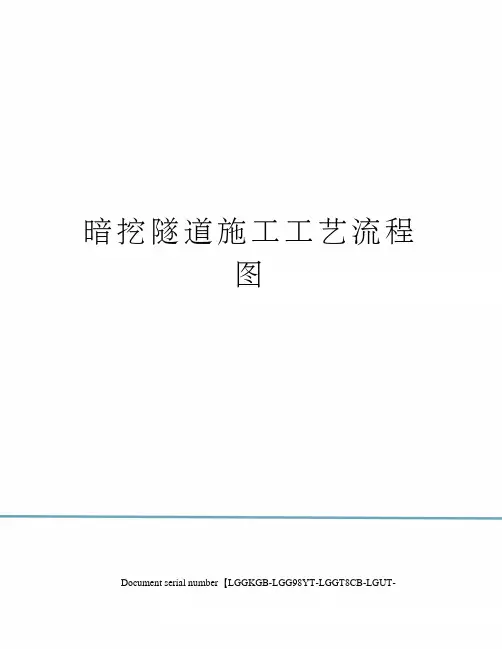

暗挖隧道施工工艺流程
图
Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
1、施工竖井
竖井施工工艺流程图
全过程监控
2、马头门破除
马头门施工工艺流程图
浅埋暗挖法施工工艺流程图
3、初期支护
暗挖隧道施工必须严格遵循“管超前、严注浆、短开挖、强支护、快封闭、勤量测”的十八字方针。

暗挖施工流程如下图所示：
暗挖隧道初支施工工艺流程图
深孔注浆工艺流程图
超前小导管施工工艺流程图
钢架施工工艺流程图
图喷混凝土工艺流程图
暗挖隧道CRD法施工工艺流程图
图3.3.3-9 双侧壁导坑法开挖工艺框图（Ⅴ级围岩）
暗挖隧道双侧壁导坑法施工工艺流程图
4、二次衬砌
暗挖隧道二衬施工工艺流程图
防水层施工工艺流程图。

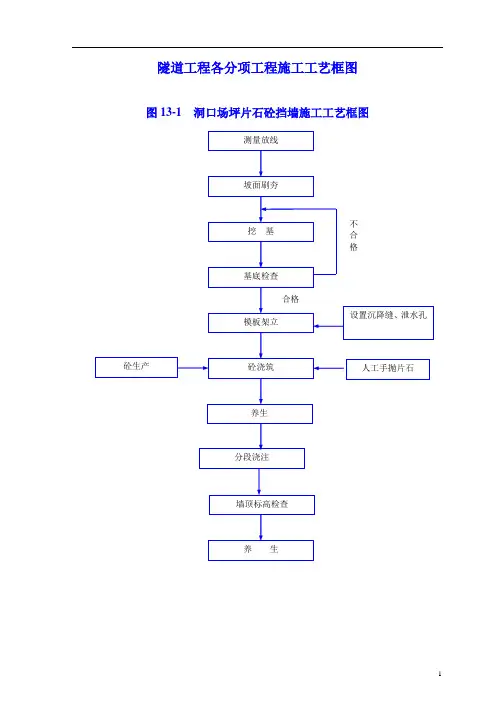

隧道工程各分项工程施工工艺框图图13-1 洞口场坪片石砼挡墙施工工艺框图图13-2 隧道排水工程施工工艺框图附图13-3 洞口仰坡锚杆框架防护施工工艺框图附图13-4 砌筑．防护工程施工工艺框图附图13-5 新奥法施工程序框图说明：1、新奥法隧道施工,利用和调动围岩自稳能力,以锚杆、喷砼为初期支护，以围岩变形量测指导施工，及时调整支护参数，适时施作模筑衬砌。

2、施工时应坚持“少扰动、早喷锚、勤量测、紧封闭”的原则。

附图13-6 隧道洞口及洞门施工工序框图说明：1、洞口土石方分层开挖，及时施作防护，进行挂网、锚喷防护。

2、洞口处洞身施工，先做套拱，以策安全进洞。

3、洞门墙在洞口衬砌后及雨季前施作。

说明：1、全断面开挖面积大，必须严格按控制爆破设计施作，控制超欠挖。

2、各工序使用的机械设备务必求配套，以加快工程进度。

3、坚持地质超前预报。

注明：爆破开挖采用光面爆破；若遇围岩软弱破碎时，上台阶留核心土开挖，下台阶左右错进开挖；上下台阶与仰拱开挖错开一定距离平行作业，仰拱分幅或整体浇筑。

附图13-9 中壁墙开挖法施工程序框图附图13-10 光面爆破施工工艺框图说明：1、布设孔眼必须保证准确，钻周边眼时保持外插角＜3度。

2、所有炮眼均以炮泥堵塞，堵塞长度不小于20cm。

3、起爆网络为复式网络，联好后要有专人负责检查。

4、炮眼利用率应大于90%。

附图13-11 初期支护施工工艺框图说明：1、初期支护施作必须严格按设计要求，坚持自检和监理工程师检查验收。

2、初期支护应及时施作在围岩量测指导下，及时确定或调整支护参数。

附图13-12 喷射砼施工工艺框图说明：1、喷射砼骨料用强制式拌合机分次投料拌合，采用TK-961型砼喷射机，湿式喷射作业。

2、一般分初喷和复喷二次进行，开挖后，立即初喷，以尽早封闭紧露岩面，复喷砼在锚杆、挂网安装后进行，尽快形成初期支护整体受力，以抑制围岩变形。

；3、喷砼分段、分片由下而上顺序进行，每段长度不超过6m，一次喷射厚度控制在10cm以下。

目录一、光面爆破施工及流程图 (2)二、超前大管棚施工及流程图 (6)三、超前小导管施工及流程图 (9)四、系统锚杆施工及流程图 (12)五、湿喷混凝土施工及流程图 (14)六、格栅/工字钢拱架施工及流程图 (16)七、结构防、排水施工及流程图 (18)八、衬砌施工及流程图 (29)九、仰拱及填充施工及流程图 (37)一、光面爆破施工及流程图隧道开挖必须尽可能减轻对围岩的振动，充分发挥围岩的自承能力。

钻爆作业是保证开挖断面轮廓平整准确、减少超挖、降低爆破振动、维护围岩自承能力的关键。

采用光面爆破技术进行爆破作业，根据围岩情况，及时修正爆破参数，以达到最佳爆破效果，保证开挖轮廓圆顺、准确，维护围岩自身承载能力，减少对围岩的扰动，爆破采用光面爆破。

周边眼残眼率硬岩达到80%以上，中硬岩达到60%以上。

光面爆破施工工艺流程见图1-1。

1-1 光面爆破施工工艺流程图在Ⅱ、Ⅲ级石质围岩施工时采用全断面开挖，均采用光面爆破技术施工。

每个作业面每天2～3个循环，每循环平均进尺约3.0～3.3m，每日进尺7.5～8m。

炸药选用爆速低、不怕水、有害气体少的乳化炸药。

非电毫秒雷管起爆，火雷管引爆。

炮眼直径d：选用42mm的钻孔直径。

炮眼深度L：Ⅱ类围岩炮眼深度约周边眼4.0m，掏槽眼5.5m，辅助掏槽眼5m。

抵抗线W：当炮眼直径在35～42mm的范围内时，抵抗线W与炮眼深度有如下关系W=（15～25）d或W=(0.3～0.6)L。

据此Ⅳ级围岩取W=50cm，Ⅱ、Ⅲ级围岩取55cm。

炮眼间距a：同一排两炮眼之间的距离与抵抗线之间的关系式为：W =（1.1～1.8）E。

根据以往的施工经验取W=1.25E，Ⅳ级围岩取E=62cm。

Ⅱ级围岩取70cm。

堵塞长度：不小于20cm。

掏槽眼形式:掏槽眼采用楔形掏槽，由于断面大掏槽眼角度布置方便，只要满足抵抗线不串通，至少20cm即可，将掏槽眼设置在偏中线一侧（左右均可）2.5～2.8m。

4.1.2 洞口段施工工艺流程见图4.1.2。

图4.1.2 洞口段施工工艺流程图
图4.2.1 明洞施工工艺流程图
图4.2.2 明洞暗做法施工工艺流程图
图4.3.2 端墙式洞门施工工艺流程图
4.3.3 斜切式洞门施工工艺流程
图5.2.1 全断面法施工工序示意图
5.2.2 全断面法施工工艺流程图
5.3.2-1 台阶法施工工序示意图
5.3.2-2 弧形导坑预留核心土施工工序示意图
图 5.3.3 台阶法施工工艺流程图
图5.4.2 三台阶七步开挖法施工工序示意图
图5.4.3 三台阶七步开挖法施工工艺流程图
图5.5.2 中隔壁（CD）法施工工序示意图
图5.5.3 中隔壁法施工工艺流程
图5.6.2 交叉中隔壁（CRD）法施工工序示意图
图5.6.3 交叉中隔壁法施工工艺流程图
图5.7.2 双侧壁导坑法施工工序示意图
图5.7.3 双侧壁导坑法施工工艺流程图
图6.4.2 小导管注浆工艺流程图
图6.5.1 超前锚杆施工工艺流程图
图 6.6.5 管棚引孔顶入法施工工艺流程图
图6.6.6 管棚跟管钻进工艺流程图
图6.7.1 预注浆施工工艺流程图
图6.8.5 袖阀管注浆施工工艺流程图
8 初期支护
图8.4.1 钢架施工工艺流程
图9.2.1 二次衬砌施工工艺流程图。
