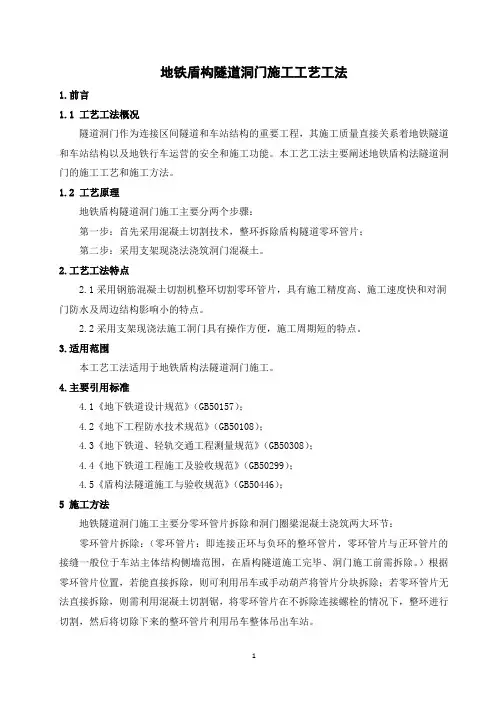

地铁盾构隧道洞门施工工艺工法1.前言1.1 工艺工法概况隧道洞门作为连接区间隧道和车站结构的重要工程，其施工质量直接关系着地铁隧道和车站结构以及地铁行车运营的安全和施工功能。

本工艺工法主要阐述地铁盾构法隧道洞门的施工工艺和施工方法。

1.2 工艺原理地铁盾构隧道洞门施工主要分两个步骤：第一步：首先采用混凝土切割技术，整环拆除盾构隧道零环管片；第二步：采用支架现浇法浇筑洞门混凝土。

2.工艺工法特点2.1采用钢筋混凝土切割机整环切割零环管片，具有施工精度高、施工速度快和对洞门防水及周边结构影响小的特点。

2.2采用支架现浇法施工洞门具有操作方便，施工周期短的特点。

3.适用范围本工艺工法适用于地铁盾构法隧道洞门施工。

4.主要引用标准4.1《地下铁道设计规范》（GB50157）；4.2《地下工程防水技术规范》（GB50108）；4.3《地下铁道、轻轨交通工程测量规范》（GB50308）；4.4《地下铁道工程施工及验收规范》（GB50299）；4.5《盾构法隧道施工与验收规范》（GB50446）；5 施工方法地铁隧道洞门施工主要分零环管片拆除和洞门圈梁混凝土浇筑两大环节：零环管片拆除：（零环管片：即连接正环与负环的整环管片，零环管片与正环管片的接缝一般位于车站主体结构侧墙范围，在盾构隧道施工完毕、洞门施工前需拆除。

）根据零环管片位置，若能直接拆除，则可利用吊车或手动葫芦将管片分块拆除；若零环管片无法直接拆除，则需利用混凝土切割锯，将零环管片在不拆除连接螺栓的情况下，整环进行切割，然后将切除下来的整环管片利用吊车整体吊出车站。

洞门混凝土圈梁浇筑：对切割后的零环管片外露端面、管片外弧面及车站主体结构预留洞门内弧面进行清理，然后在三个面上分别粘贴两道缓膨型遇水膨胀止水条，粘贴完止水条之后即按照设计预设环形注浆管，注浆管沿洞门圈内弧面布置，以备洞门浇筑完毕后注浆止水；完成防水施工之后人工绑扎洞门圈梁钢筋；钢筋绑扎完毕后，采用手拉葫芦配合人工进行模板、拱架及支架安装，模板由洞门内圈环形模板和洞门端头封头模板组成；模板安装和固定好之后，即进行洞门混凝土浇筑；模板拆除需等混凝土强度达到设计强度的50%以上方可进行，以防模板拆除过早造成洞门圈梁顶部开裂；拆模后洞门圈梁混凝土养护时间不得少于14天。

总体流程图盾构施工主要工艺流程及操作要点盾构机组装调试示意图安装洞门密封始发托架、反力架整备L U1r安装始发托架k. 」1盾构组装、安装反力架盾构始发施工工艺流程图盾构到达施工工艺流程图1管片进场不合格管片退场P管片验合格电线油脂水管风管等材准备防水胶条粘粘贴验收r砂浆地面拌L1吊运下井合格丄+/抽检\隧道水平运地面情况地质情况线路类型、J~r沉隧道内运输掘进计划占八、、坐同步注浆拧紧质量推进油缸推拼装管片管片位置调拧紧管片螺盾构掘进b------------------------------------------------------------------------------- J1[盾尾间隙量k ___________________ Jr r掘下进环参管数片调型整号计选划L j疋L ___1 f盾构正常掘进施工工艺流程螺旋机出土r皮带机运输渣土排入渣渣土外运门吊提升岀泄入渣坑盾构掘进1.2m 管片吊装卸车、管片短驳拼装机抓取一块管片'缩回推进油缸I -----------------------------------*管片就位顶紧缩回的推进油缸________ _ ________ J ______ I ______连接螺栓安装管片拼装施工工艺流程图。

盾构隧道防水施工工艺工法1 前言1.1 工艺工法概况盾构隧道防水采取以结构（管片）自防水为主，外防水（附加防水）为辅的防水原则。

关键是处理好管片的接缝的防水，以及螺栓孔、壁后注浆孔、管片背后注浆等的防水作业。

1.2 工艺原理盾构隧道防水施工主要是管片砼采用高抗渗高强度等级的混凝土，管片拼装成封闭的圆型隧道，达到自防水效果；首先在管片外侧设置弹性密封垫，构成接缝的主要防水措施；再辅以在盾构千斤顶顶力影响范围外进行，综合考虑隧道稳定性，掘进等作业的影响，在管片衬砌内侧缝隙之间以高模量聚氨酯胶或氯丁胶乳水泥嵌填,以达到辅助防水目的。

2 工艺工法特点2.1 施工可操作性强，集中作业，适应性强。

2.2 操作简单，安全可靠。

2.3标准化作业、施工周期快。

2.4防水效果好。

3 适用范围适用于盾构隧道防水施工。

4 主要引用标准4.1《地下工程防水技术规范》（GB50108）；4.2《地下防水工程质量验收规范》（GB50208）；4.3《地下铁道工程施工及验收规范》（GB50299）；4.4《地铁设计规范》（GB50157）；4.5《混凝土结构工程施工质量验收规范》（GB50204）；4.6《盾构法隧道施工与验收规范》（GB50446-2008）4.7《混凝土耐久性设计与施工指南》（CCES01）。

5 施工方法5.1管片砼采用高抗渗高强度等级的混凝土，管片拼装成封闭的圆型隧道，达到自防水效果。

5.2在管片外侧设置弹性密封垫，构成接缝的主要防水措施。

采用多孔型三元乙丙弹性橡胶弹性密封垫并在表面采用复合遇水膨胀橡胶，在千斤顶推力和螺栓拧紧力的作用下，管片间的三元乙丙弹性橡胶密封垫的缝隙被压缩，起到防水的作用。

5.3嵌缝作业应在盾构千斤顶顶力影响范围外进行，综合考虑隧道稳定性，掘进等作业的影响，安排在工作面后100米左右范围内进行。

隧道嵌缝除变形缝、盾构进出洞以及联络通道两侧各25环做环纵缝整环嵌缝,其余段落嵌缝范围为拱顶45度、拱底90度范围。

盾构法施工图解轨道交通建设工程安全质量施工要领图解盾构篇目录一、土压平衡盾构 (7)1.1土压平衡盾构总体施工流程 (7)1.1.1施工准备 (7)1.2始发与到达端土体加固 (8)1.2.1旋喷加固（竖直与水平） (8)1.2.2注浆加固（竖直与水平） (9)1.2.3冷冻加固（竖直与水平） (10)1.3始发准备 (12)1.3.1竖井施工 (12)1.3.2洞门密封施工 (12)1.3.3始发台施工 (13)1.3.4盾构机下井吊装 (14)1.3.5盾构组装 (17)1.3.6碴坑施工 (18)1.3.7反力架及洞门凿除施工 (18)1.3.8负环管片安装 (21)1.3.9盾构电缆敷设 (23)1.3.10盾构轨道敷设 (24)1.4始发 (25)1.4.1始发前检查 (25)1.4.2负环管片安装 (25)1.4.3始发掘进 (27)1.5掘进 (30)1.5.1试掘进 (30)1.5.2洞内测量 (31)1.5.3压力控制 (32)1.5.4碴土改良 (34)1.5.5管片拼装 (35)1.5.6防水施工 (36)1.5.7同步注浆 (37)1.5.8二次压浆 (39)1.5.9常压开仓检修 (40)1.5.10开仓检修 (41)1.5.11洞内运输 (42)1.5.12管片及附件吊装 (44)1.5.13碴土 (45)1.5.14停机管理 (46)1.6到达 (47)1.6.1洞门处理 (47)1.6.2到达端掘进 (48)1.6.3盾构机吊出 (48)二、泥水平衡盾构施工 (50)2.1泥水平衡盾构总体施工流程 (50)2.2始发与到达端土体加固 (51)2.2.1旋喷加固（竖直与水平） (51)2.2.2注浆加固（竖直与水平） (51)2.2.3冷冻加固（竖直与水平） (51)2.3始发准备 (51)2.3.1竖井施工 (51)2.3.2洞门圈施工 (51)2.3.3始发台施工 (51)2.3.4下井吊装 (51)2.3.5盾构组装 (52)2.3.6泥水处理系统 (52)2.4始发 (53)2.4.1反力架施工 (53)2.4.2负环管片的施工 (53)2.4.3始发进洞 (53)2.5掘进 (53)2.5.1试掘进 (53)2.5.2洞内测量 (53)2.5.3压力控制 (53)2.5.4泥水管理 (55)2.5.5管片拼装 (56)2.5.6防水施工 (56)2.5.7同步注浆 (56)2.5.8二次压浆 (56)2.5.9更换刀具 (56)2.5.10洞内运输（管片运输） (56)2.5.11管片制作 (56)2.5.12管片吊装 (56)2.5.13泥浆处理 (56)2.6到达接收 (56)2.6.1洞门处理 (56)2.6.2接收掘进 (56)2.6.3盾构机吊出 (56)三、特殊施工 (57)3.1小间距并行隧道 (57)3.2上下重叠隧道 (58)3.3砂卵石地层施工 (60)3.4障碍物处理 (61)3.5泥水盾构带压进仓 (62)3.6盾构过站 (63)3.7盾构区间联络通道施工 (63)3.8过重大危险源 (65)一、土压平衡盾构1.1土压平衡盾构总体施工流程1.1.1施工准备盾构机选型的一般程序：盾构机选型首先要考虑盾构机是否有利于开挖面的稳定，其次才考虑环境、工期等其余因素，同时还必须将宜用的辅助工法加以考虑。

盾构掘进施工工艺流程本标段共包含2个盾构区间段，由西向东分别是双林站～李楼站～洪泥河站。

具体如下：双林站～李楼站区间隧道采用3台土压平衡盾构推进，其中双林站敞开段～区间风井区间1#盾构机拟由双林站敞开段始发，推进至区间风井接收，盾构机再转场至双林站敞开段，继续掘进至区间风井接收后结束施工；区间风井～李楼站区间2#、3#盾构机拟由李楼站始发，推进至区间风井。

李楼站～洪泥河站区间隧道采用2台土压平衡盾构机由李楼站开始推进（3#盾构机、4#盾构机)，推进至洪泥河站。

具体单个区间施工见图：盾构施工工艺流程图。

图程流艺工工施构盾1.4.1 准备工作1.4.1.1 技术交底、岗位培训在盾构施工前，对参加施工的全体人员按阶段进行详细的技术交底，按工种进行岗位培训，考核合格后方可上岗操作。

1.4.1.2 地面准备工作1）在盾构推进施工前，按常规进行施工用电、用水、通风、排水、照明等设施的安装工作，特别是盾构机的高压电路的布设。

2）施工必需材料、设备、机具备齐，以满足本阶段施工要求，管片、连接件等准备有足够的余量。

3）井上、井下建立盾构测量控制网，并经复核、认可。

4）车架安置到位，电缆、管路等接至井下。

1.4.1.3 井下准备工作1）盾构基座就位盾构基座为钢结构预制成榀，盾构基座位置按设计轴线准确放样，安装时按照测量放样的基线，吊入井下就位焊接。

两根轨道中心线与基座上的盾构必须对准洞门中心且与隧道设计轴线反向延长线基本一致，并对基座加设支撑加固。

详见盾构基座（发射架）图。

2）盾构吊装就位、调试验收根据现场情况，采用吊车将盾构机本体分块吊入井下，在盾构基座上正确就位、组装，然后将盾构与车架之间的电缆、油管等连接，最后由专业技术人员调试验收。

3）盾构后靠制作钢后靠采用双榀70#H钢制作，并采用 609钢管斜撑进行支撑。

在盾构推进时，应注意观察后靠的变形，防止位移量过大而造成破坏。

在后靠设置变形观测点，开始时每推进一箱土测量一次，待后靠变形较稳定时每环测量一次，直至后靠稳定（约7环）后方可停止观测。

总体流程图
图1高压旋喷桩施工工艺流程图
盾构施工主要工艺流程及操作要点
组装场地的准备
井下轨道及始发 ------------- >
基座的准备
吊机组装就位
后配套拖车吊装与管线连接
空载调试
安装负环管片
负载调试
盾构机组装调试示意图
不合格一
止水效果检杳口］超刖产浆
-------------------------- 合格—
洞门凿除
盾构到达施工工艺流程图
盾构正常掘进施工工艺流程
管片进场 V 管片验 防水胶条粘J 电线 油脂 水管 风管 面 点 I 螺旋机出土 进 环 1管片位置调「 参 管 数 片 型 泄入渣坑
合格 I 拧紧管片螺. 粘贴验收 地面情况 皮带机运输， 渣土排入渣 渣土外运 门吊提升出
管片拼装施工工艺流程图。

06盾构法施工流程一、盾构系统组装、调试工艺流程1、盾构组装、调试流程图2、施工工序及各项准备工作要点在始发盾构系统组装时，将盾构分段吊放置始发井底的始发台上组装调试，组装顺序为：拖车下井→后移→连结桥下井→后移→主机下井组装→与连结桥、拖车连结→连结其它部件。

（1）车站底板放置的始发台精确定位后及后配套拖车处的轨道铺设完成后，方可进行盾构的下井组装。

（2）各节拖车下井顺序为：拖车起吊→轮对安装→拖车下井→风管下井→拖车后移→连接桥。

（3）主机下井顺序为：螺旋输送机→前体→中体→刀盘→管片安装机→盾尾。

中体、前体、刀盘、盾尾。

编制吊装方案批复后实施。

（4）反力架与负环管片的下井、安装、定位。

（5）主机后移与前移的后配套连接，然后连接液压和电气管路。

（6）盾构机组装顺序如下图图1、组装始发台、托架图2、组装后配套拖车图3、装设备桥图4、组装前体与中体图5、组装刀盘图6、组装盾尾图7、设备连接、安装反力架` 图8、完成组装（7）盾构机调试①空载调试盾构机组装和连接完毕后，即可进行空载调试，空载调试的目的主要是检查设备是否能正常运转。

主要调试内容为：液压系统、润滑系统、冷却系统、配电系统、注浆系统，泥浆系统，以及各种仪表的校正。

电气部分运行调试：检查送电→检查电机→分系统参数设置与试运行→整机试运行→再次调试。

液压部分运行调试：推进和铰接系统→螺旋输送机→管片安装机→管片吊机和拖拉小车→泡沫、膨润土系统和刀盘加水→注浆系统→皮带机(泥浆系统)等。

②负载调试空载调试证明盾构机具有工作能力后即可进行负载调试。

负载调试的主要目的是检查各种管线及密封的负载能力；对空载调试不能完成的工作进一步完善，以使盾构机的各个工作系统和辅助系统达到满足正常生产要求的工作状态。

通常试掘进时间即为对设备负载调试时间。

3、监理工程师和建设单位对下列工序进行验收4、端头加固盾构始发及接收前应做好端头加固工作，端头加固采用地面垂直注浆方式或洞内水平加固注浆方式，改良端头土体，提高端头强度，堵塞颗粒的间隙和地层的水，确保盾构机始发和到达的安全。

盾构空推过矿山法隧道施工工艺工法1 前言1.1 工艺工法概况当前随着轨道交通事业快速发展，盾构法施工技术在上海、广州、深圳、南京等城市地铁建设中得到广泛应用。

目前国内使用的复合式土压平衡盾构机对于软土及岩石强度（单轴抗压强度小于80～90Mpa的硬岩地层施工是完全适应的，但是对于地质、岩层埋藏比较复杂的地区，对于长度超过100m、岩石强度（单轴抗压强度超过100Mpa的岩石）单纯盾构法施工工艺及单纯矿山法施工工艺已不能满足当前地铁隧道施工的要求。

为减少施工风险、拓展土压平衡盾构机在较长距离与硬岩地层中的施工配套技术，开展了专项研究，采用了矿山法开挖与初期支护，盾构机空载推进拼装管片通过，管片背后吹豆砾石与注浆结合的新工艺，并取得了圆满成功，在此基础上总结形成本工法。

1.2 工艺原理在盾构机到达硬岩地层之前，利用矿山法开挖硬岩地层并进行必要的初期支护，在隧道底部施做弧形钢筋混凝土导向平台，盾构机在平台上空载推进，拼装管片通过，管片背后与矿山法初期支护间的间隙利用吹填豆粒石与注浆相结合的方式填充密实达到整个隧道的净空、结构和防水设置一致。

2 工艺工法特点2.1将矿山法施工与盾构法施工相结合，局部硬岩地段、岩石单轴抗压强度大于100Mpa处用矿山法开挖初支，盾构法衬砌，极大地拓展了盾构法施工的适用范围，避免了盾构法在岩石太硬距离偏长的地层中施工设备的损坏和盾构法应用的限制，避免了盾构在硬岩中掘进容易形成隧道管片破损、隧道中心线偏移、盾构机刀具磨损严重等许多难以预料的问题。

2.2施工速度快，工期效应明显。

盾构拼装管片通过硬岩段可以达到平均每天24m的施工进度。

2.3工艺操作性强，只要采取相应方法和措施，满足城市环境条件即可推广应用。

3 适用范围本工法适用于长距离硬岩地段先施做矿山法隧道之后盾构空推通过的地铁等隧道施工。

4 主要引用标准4.1《盾构法隧道施工与验收规范》（GB50446）4.2《地下铁道工程施工及验收规范》（GB50299）4.3《公路隧道施工技术规范》（JTGF60）5 施工方法在盾构机到达硬岩地层前，利用矿山法开挖硬岩地层并进行必要的初期支护，隧道底部施作弧形素混凝土导向平台如图1。
