按钮和行程开关结构、工作原理、选型、使用与维护检修方法（一）、概述：1、主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。

2、主令电器应用广泛，种类繁多，常见的有按钮、行程开关、接近开关、万能转换开关、主令控制器、选择开关、足踏开关等。

（二）、按钮：1、按钮的结构、种类及常用型号：1.1按钮是一种最常用的的主令电器，其结构简单，控制方便。

1.2按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，其结构示意图及图形符号如图1-20所示。

1.3触点采用桥式触点，额定电流在5A以下。

1.4触点又分常开触点（动断触点）和常闭触点（动合触点）两种。

1.5按钮从外形和操作方式上可以分为平钮和急停按钮，急停按钮也叫蘑菇头按钮，如图1-20（c）所示，除此之外还有钥匙钮、旋钮、拉式钮、万向操纵杆式、带灯式等多种类型。

1.6从按钮的触点动作方式可以分为直动式和微动式两种，图1-20中所示的按钮均为直动式，其触点动作速度和手按下的速度有关。

图1-20按钮结构示意图及图形符号。

1.7微动式按钮的触点动作变换速度快，和手按下的速度无关，其动作原理如图1-21所示。

1.8动触点由变形簧片组成，当弯形簧片受压向下运动低于平形簧片时，弯形簧片迅速变形，将平形簧片触点弹向上方，实现触点瞬间动作。

1.9小型微动式按钮也叫微动开关，微动开关还可以用于各种继电器和限位开关中，如时间继电器、压力继电器和限位开关等。

图1-21微动式按钮动作原理图。

1.10按钮一般为复位式，也有自锁式按钮，最常用的按钮为复位式平按钮，如图1-20（a）所示，其按钮与外壳平齐，可防止异物误碰。

2、按钮的颜色：2.1红色按钮用于“停止”、“断电”或“事故”。

2.2绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。

2.3单钮双用的“起动”与“停止”或“通电”与“断电”，即交替按压后改变功能的，不能用红色按钮，也不能用绿色按钮，而应用黑、白或灰色按钮。

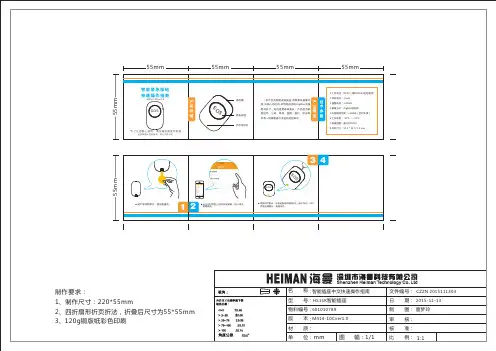

紧急按钮介绍
一、 产品名称 1、产品名称：
二、 产品功能 1、产品图示
2、联网设置 1) 设置前，请确认无线网关（需另外购买）ZigBee 网络正常工作。

同时，请确认本产品处于通电状态，且处于无线网关的有效通信距离内；
2) 快击【多功能按键】4次，申请加入ZigBee 网络，搜索网络中，【 系统指示灯】闪烁；成功加入ZigBee 网络后，【系统指示灯】呈绿色长亮2秒后熄灭。

3) 长按【多功能按键】10秒后，【系统指示灯】闪烁4次后熄灭，恢复为出厂设置，同时退出ZigBee 网络。

3、软件使用
下载、安装、登陆详见网关系列介绍
图为紧急按钮软件界面，左图为【设防】，右图为【撤防】，按下按钮【报警】，点击set 键【消警】
PS ：所有的安防类传感器都有这两种状态【设防】【撤防】和两种动作【报警】【消警】 4、工作原理：
设备感应外界环境变化将信息用ZigBee 信号传送到家庭网关，网关传输到云端，云端服务器将信息发送到移动终端。

三、 产品参数
通信方式 IEEE802.15.4（ZigBee / SmartRoom ） 通信距离 100m （可视条件下) 电源需求 CR2450 3V 电池 待机电流 1μA 工作温度 10℃～+45℃
品牌 产品名称 产品型号 说明书 Wulian WL 紧急按钮
WL-ZSPPBPW-IB-01
说明书
四、常见问题
1、紧急按钮不能自动消警吗？
答：不可以，必须手动点击set一下进行消警。

教师工作台
学生台
学生台
学生学生台
学生
任务书
.
知识拓展：
按钮帽外观的表示意义：.
.
.
.
2）符号.
19
L X
“1”能自动复位，“2”不能自动复位。

“0”直动式，“1”滚轮在传动杆内侧
“2”滚轮在传动杆外侧
“3”滚轮在传动杆凹槽内或内外各一
“0”无滚轮，“1”单滚轮，“2”双滚轮
“k”开启式
设计序号
行程开关
主令电器
学生活动：
（理解接近开关的含义、作用、特点、分类）
接近开关又称无触点行程开关，它是一种非接触型的检测装置。

1）、作用：可以代替行程开关完成传动装置的位移控制和限位保护，还广泛用于
.。

选型指南符合标准应用范围RDA38按钮开关适用于交流50(60)Hz、额定工作电压380V或直流额定工作电压220V，额定工作电流不大于5A的控制电路中，作为控制接触器、继电器、电磁开关或工作信号转换之用。

带信号灯的按钮，信号灯装在按钮的颈部，钮头兼作信号灯的灯罩，用不同的颜色作区别信号之用。

按钮开关主要由操作机构（钮头）、触头及基座组成的触头座、固定件（联结件）组成。

触头座、固定件（联结件）为通用件，变换钮头可派生出不同型式的品种，如按压式、紧急式、旋钮式、钥匙式。

触头座侧板由透明塑料制成，可以观察到触头的开闭情况。

带指示灯的按钮还包括指示灯和灯座，指示灯用于信号指示。

安装孔径统一为Φ22。

一般结构214平钮、平钮自锁选型规则-外形图及尺寸RDA38平钮、平钮自锁RDA38-B 平钮、平钮自锁订货型号含义RDA38-10/R 红色平钮，一常开RDA38-01/G 绿色平钮，一常闭 RDA38-11/K 黑色平钮，一常开一常闭 RDA38-10Z/R 红色平钮自锁，一常开RDA38-01Z/G绿色平钮自锁，一常闭 RDA38-11Z/K黑色平钮自锁，一常开一常闭订货型号含义RDA38-B-10/R红色平钮，一常开RDA38-B-01/G 绿色平钮，一常闭 RDA38-B-11/K 黑色平钮，一常开一常闭 RDA38-B-10Z/R红色平钮自锁，一常开RDA38-B-01Z/G 绿色平钮自锁，一常闭RDA38-B-11Z/K 黑色平钮自锁，一常开一常闭215外形图及尺寸RDA38平钮带灯、平钮带灯自锁RDA38-B平钮带灯、平钮带灯自锁平钮带灯、平钮带灯选型规则自锁-订货型号含义RDA38-10D/R21RDA38-01D/G22RDA38-11D/Y23RDA38-10ZD/R28RDA38-01ZD/G31RDA38-11ZD/Y32红色平钮带灯，一常开，AC/DC6V绿色平钮带灯，一常闭，AC/DC12V黄色平钮带灯，一常开一常闭，AC/DC24V红色平钮自锁带灯，一常开，DC220V绿色平钮自锁带灯，一常闭，AC220V黄色平钮自锁带灯，一常开一常闭，AC380V订货型号含义RDA38-B-10D/R21RDA38-B-01D/G22RDA38-B-11D/Y23RDA38-B-10ZD/R28RDA38-B-01ZD/G31RDA38-B-11ZD/Y32红色平钮带灯，一常开，AC/DC6V绿色平钮带灯，一常闭，AC/DC12V黄色平钮带灯，一常开一常闭，AC/DC24V红色平钮自锁带灯，一常开，DC220V绿色平钮自锁带灯，一常闭，AC220V黄色平钮自锁带灯，一常开一常闭，AC380V216RDA38系列按钮开关外形图及尺寸紧急按钮选型规则-订货型号含义RDA38-10J RDA38-20J RDA38-01J RDA38-02J RDA38-11J RDA38-12J红色紧急按钮，一常开红色紧急按钮，二常开 红色紧急按钮，一常闭 红色紧急按钮，二常闭红色紧急按钮，一常开一常闭 红色紧急按钮，一常开二常闭订货型号含义RDA38-B-10JRDA38-B-20J RDA38-B-01J RDA38-B-02J RDA38-B-11J RDA38-B-12J红色紧急按钮，一常开红色紧急按钮，二常开 红色紧急按钮，一常闭红色紧急按钮，二常闭红色紧急按钮，一常开一常闭 红色紧急按钮，一常开二常闭RDA38-B 紧急按钮RDA38紧急按钮217外形图及尺寸RDA38蘑菇钮、蘑菇钮自锁RDA38-B蘑菇钮、蘑菇钮自锁蘑菇钮、蘑菇自锁钮选型规则-订货型号含义RDA38-10M/RRDA38-01M/GRDA38-11M/KRDA38-10MZ/RRDA38-01MZ/GRDA38-11MZ/K红色蘑菇钮，一常开绿色蘑菇钮，一常闭黑色蘑菇钮，一常开一常闭红色蘑菇钮自锁，一常开绿色蘑菇钮自锁，一常闭黑色蘑菇钮自锁，一常开一常闭订货型号含义RDA38-B-10M/RRDA38-B-01M/GRDA38-B-11M/KRDA38-B-10MZ/RRDA38-B-01MZ/GRDA38-B-11MZ/K红色蘑菇钮，一常开绿色蘑菇钮，一常闭黑色蘑菇钮，一常开一常闭红色蘑菇钮自锁，一常开绿色蘑菇钮自锁，一常闭黑色蘑菇钮自锁，一常开一常闭218RDA38系列按钮开关外形图及尺寸蘑菇带灯、蘑菇带灯选型规则钮自锁钮-订货型号RDA38-B-10MD/R21RDA38-B-01MD/G22RDA38-B-11MD/Y23RDA38-B-10MZD/R28RDA38-B-01MZD/G31RDA38-B-11MZD/Y32含义红色蘑菇钮带灯，一常开，AC/DC6V 绿色蘑菇钮带灯，一常闭，AC/DC12V 黄色蘑菇钮带灯，一常开一常闭，AC/DC24V 红色蘑菇钮自锁带灯，一常开，DC220V 绿色蘑菇钮自锁带灯，一常闭，AC220V 黄色蘑菇钮自锁带灯，一常开一常闭，AC380VRDA38-B 蘑菇钮带灯、蘑菇钮自锁带灯219外形图及尺寸RDA38旋钮RDA38旋钮-B旋钮选型规则-订货型号RDA38-10X/2RRDA38-20X/D4GRDA38-01X/3YRDA38-02X/D5BRDA38-11X/D7WRDA38-12X/D7K订货型号RDA38-B-10X/2RRDA38-B-20X/D4GRDA38-B-01X/3YRDA38-B-02X/D5BRDA38-B-11X/D7WRDA38-B-12X/D7K含义红色旋钮二位锁定，一常开绿色旋钮二位右自复，二常开黄色旋钮三位锁定，一常闭蓝色旋钮三位左右自复，二常闭白色旋钮三位左自复，一常开一常闭黑色旋钮三位左自复，一常开二常闭含义红色旋钮二位锁定，一常开绿色旋钮二位右自复，二常开黄色旋钮三位锁定，一常闭蓝色旋钮三位左右自复，二常闭白色旋钮三位左自复，一常开一常闭黑色旋钮三位左自复，一常开二常闭220RDA38系列按钮开关外形图及尺寸长柄旋钮-选型规则RDA38长柄旋钮RDA38-B 长柄旋钮订货型号含义RDA38-10XB/2R RDA38-20XB/D4G RDA38-01XB/3Y RDA38-02XB/D5B RDA38-11XB/D7W RDA38-12XB/D7K红色长柄旋钮二位锁定，一常开 绿色长柄旋钮二位右自复，二常开 黄色长柄旋钮三位锁定，一常闭 蓝色长柄旋钮三位左右自复，二常闭 白色长柄旋钮三位左自复，一常开一常闭 黑色长柄旋钮三位左自复，一常开二常闭订货型号含义RDA38-B-10XB/2RRDA38-B-20XB/D4G RDA38-B-01XB/3Y RDA38-B-02XB/D5B RDA38-B-11XB/D7WRDA38-B-12XB/D7K红色长柄旋钮二位锁定，一常开 绿色长柄旋钮二位右自复，二常开 黄色长柄旋钮三位锁定，一常闭 蓝色长柄旋钮三位左右自复，二常闭 白色长柄旋钮三位左自复，一常开一常闭 黑色长柄旋钮三位左自复，一常开二常闭221外形图及尺寸旋钮带灯选型规则-RDA38-B旋钮带灯订货型号RDA38-B-10XD/2R24RDA38-B-20XD/D4G28RDA38-B-01XD/3Y31RDA38-B-02XD/D524RDA38-B-11XD/D7G28RDA38-B-12XD/D7Y31含义红色旋钮带灯36V，二位锁定，一常开绿色旋钮带灯DC220V，二位右自复，二常开黄色旋钮带灯AC220V，三位锁定，一常闭红色旋钮带灯36V，三位左右自复，二常闭绿色旋钮带灯DC220V，三位左自复，一常开一常闭黄色旋钮带灯AC220V，三位左自复，一常开二常闭222RDA38系列按钮开关外形图及尺寸RDA38钥匙钮2位置旋钮、钥匙位置3。

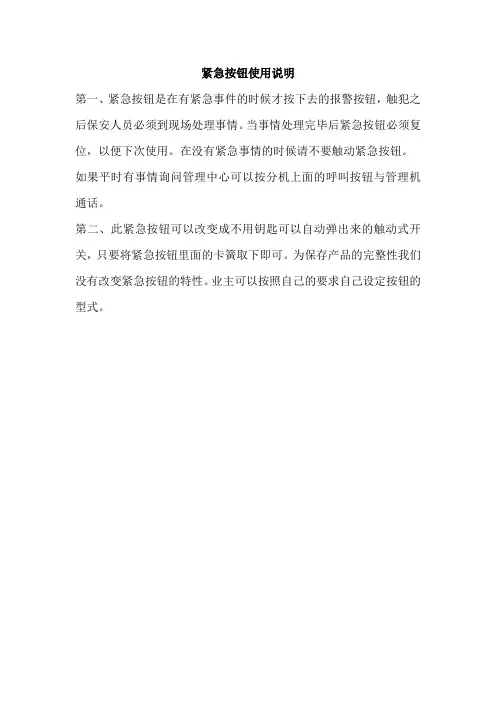

紧急报警按钮特性：
紧急报警按钮就是一个摁压反开关，一片玻璃！用玻璃顶住开关，电源处于段开，当出现紧急情况，随意用一硬物敲碎玻璃，开关就自动弹起接通电源开始报警！
紧急报警按钮是整个报警系统中的一部分，可以是GSM联网报警，也可以是现场报警。

比如一些消防等，一按下紧急报警按钮，就可以把信号直接传输到警号上。

这是比较简单的用法，紧急按钮与警号相连，就可以组成简单的报警系统。

紧急报警按钮的功能入用途：
紧急报警按钮就是起到报警的作用，通过人为的手动按下紧急报警按钮可以达到警报效果。

就像银行柜台的紧急报警按钮一样的道理，还可以和警灯相连。

在所有安防、消防领域，我们都可以用到紧急报警按钮，特别是一个高危工作场所、一旦有危险的情况出现，员工可以迅速按下紧急报警按钮，及时疏散人员。

安装紧急报警按钮需要注意的：
如果是家庭等为了防止盗贼的报警按钮，我们要安装在隐蔽的地方、安装在手可以随时接触到的地方。

安装在隐蔽地方是为了防止一些专业的小偷等破坏了再进行盗窃，所以这个要把握好。

我们有专门的文章介绍：如何正确安装报警器和探测器。

如果是一些工地等，为了人员工作安全安装的紧急按钮，那就要显眼一点了。

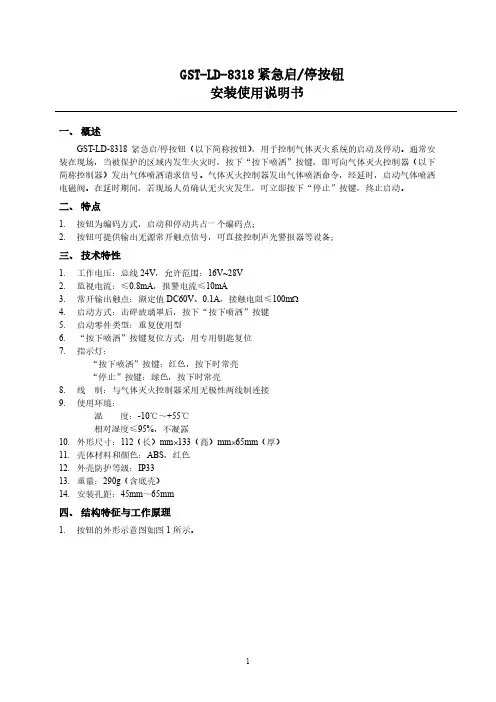

GST-LD-8318紧急启/停按钮安装使用说明书一、概述GST-LD-8318紧急启/停按钮（以下简称按钮），用于控制气体灭火系统的启动及停动。

通常安装在现场，当被保护的区域内发生火灾时，按下“按下喷洒”按键，即可向气体灭火控制器（以下简称控制器）发出气体喷洒请求信号。

气体灭火控制器发出气体喷洒命令，经延时，启动气体喷洒电磁阀。

在延时期间，若现场人员确认无火灾发生，可立即按下“停止”按键，终止启动。

二、特点1.按钮为编码方式，启动和停动共占一个编码点；2.按钮可提供输出无源常开触点信号，可直接控制声光警报器等设备；三、技术特性1.工作电压：总线24V，允许范围：16V~28V2.监视电流：≤0.8mA，报警电流≤10mA3.常开输出触点：额定值DC60V、0.1A，接触电阻≤100mΩ4.启动方式：击碎玻璃罩后，按下“按下喷洒”按键5.启动零件类型：重复使用型6.“按下喷洒”按键复位方式：用专用钥匙复位7.指示灯：“按下喷洒”按键：红色，按下时常亮“停止”按键：绿色，按下时常亮8.线制：与气体灭火控制器采用无极性两线制连接9.使用环境：温度：-10℃～+55℃相对湿度≤95%，不凝露10.外形尺寸：112（长）mm⨯133（高）mm⨯65mm（厚）11.壳体材料和颜色：ABS，红色12.外壳防护等级：IP3313.重量：290g（含底壳）14.安装孔距：45mm～65mm四、结构特征与工作原理1.按钮的外形示意图如图1所示。

图1 外形示意图2. 工作原理：按钮内置单片机，对“按下喷洒”按键和“停止”按键状态进行采集，判断是否有按下喷洒命令和停止命令，通过数字化总线将信息传递给气体灭火控制器。

五、 安装与布线警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠。

1． 按钮底壳与上盖之间采用插接方式，通过两个螺钉锁紧（如图2所示），底壳底部有安装孔，安装时将底壳安装在86H50型预埋盒上，安装方式见图3，安装孔距如图4所示。

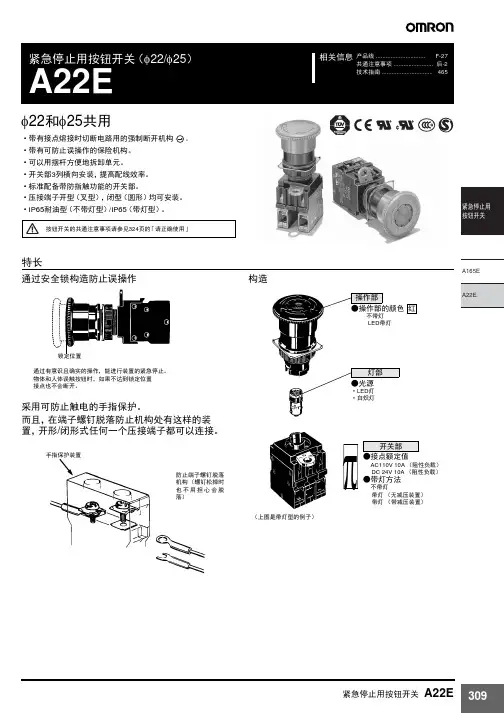

X 系列• 产品认证的详细，请联系IDEC 。

紧急停止开关具备安全断开动作及安全能量结构的优越安全性能。

系列类型ø16 XA 系列一体型组合型ø22 XW 系列标准框型机械式指示器型ø30 XN 系列树脂框型平面镶嵌框型挂锁加锁型北京156****9173(微信)139****2599(长沙）上海189****6834微信189****8741深圳使能开关安全设备防爆设备端子台继电器·插座电路保护器开关电源LED 照明可编程控制器可编程显示器传感器自动识别共通事项SEMIXA 系列标准框型 树脂框型 平面镶嵌框型 挂锁加锁型组合型组合型一体型XW 系列XN 系列机械指示器型19.5mm48.7mm47.7mm平面镶嵌框挂锁加锁型紧急停止开关，可以作为一般按锁定旋转复位操作的紧急停止开关使用，而且，利用在按钮呈锁定状态加锁挂锁，可以防止第三者非故意性复位操作。

挂锁加锁型紧急停止开关，可以作为一般按锁定旋转复位操作的紧急停止开关使用，而且，利用在按钮呈锁定状态加锁挂锁，可以防止第三者非故意性复位操作。

按钮，在外观上消除表面的凹凸，增大圆角弧面，使整体柔和圆润。

适合搭载于外观要求高的装置以及机器。

采用机械性外观指示设计，实现可简单且确实的确认ON/OFF 状态，减少维护保养时间，提高操作性。

作为通常的紧急停止开关使用时与辅助配件配套使用，可加挂数个挂锁。

■利用挂锁防止锁定解除工作人员A 看不到的死角工作人员工作人员B锁定，但因施加挂锁，无法解除锁定。

時利用挂锁加锁，防止非主观解锁支持控制面板省空间化、小型化充分考虑清洁面配载在远处也能一目了然确认触点ON/OFF 状态的机械式指示功能ø16 XA （组合型）ø22 XW （机械指示器型）ø30 XN （挂锁加锁型）NC 触点OFF 状态 NC 触点ON 状态APEM开关·指示灯电气控制箱使能开关安全设备防爆设备端子台继电器·插座电路保护器开关电源LED照明可编程控制器可编程显示器传感器自动识别ø22ø30共通事项SEMIX6面板内ø16mm×19.5mm的短胴一体型。
