轻触开关来料检验规范(C)

标题：轻触按键开关类通用检验规范 发行日期：2017-02-26文件修改记录版次修改内容修改人批准修改日期A 初版刘永丽吴航宇 2017-02-261.目的。

（1）本标准适用于蔚科公司按键类的检验通用标准。

（2）文中带标准为“★”号的为供应商提供第三方的质检报告或者进行委外第三方测试要求。

2.引用标准。

GB 16915.1 家用和类似用途固定式电气装置的开关 第1部分：通用要求家用及类似用途固定式电气装置的开关。

TB/T 1455-1997 机车按键开关的技术条件。

JB/T 3907 机床电器 按键开关。

3.定义。

轻触按键开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式。

一般是采用积木式结构，由按钮帽、复位弹簧、桥式触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。

还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。

4.外观检验。

4.1包装有混货、装错货，与采购定单的要求不符，判定为CR。

4.2 引脚氧化，按键手感差，有批峰。

4.3 外观有少量的污渍。

4.4 开关塑料表面应光滑平整、无明显斑痕、划痕，颜色同封样一致。

5.结构尺寸检验。

5.1 按键行程测试：要求按键行程0.2MM±0.1MM或参照规格书。

5.2 通断检查:触点应接触良好：按键应灵活、无卡滞现象；按键动作应清晰有手感。

用万用表检查开关通断是否良好。

5.3 测量本体长、宽、高，引脚长度、 直径、间距；用PCB试装。

6.功能与电气参数检验。

6.1 按力测试。

检验仪器：弹簧测试仪。

标题：轻触按键开关类通用检验规范 发行日期：2017-02-26测试要求：按各按键规格书要求测试力度，并要求按键力度在误差范围内。

6.2 动作特性。

检验仪器：带LED灯的夹具。

测试要求：通断应准确、清晰，开关动作灵活、无卡滞现象。

德信诚培训网平板电脑轻触开关检验标准1. 目的制定本公司的检验标准和试验方法，确保本公司所有轻触开关能满足研发设计、生产装配以及用户的使用要求。

2. 适用范围本规程适用于本公司所有轻触开关材料的检验。

3.抽样标准依据GB/T2828.1-2003正常检验一次抽样方案II级水平，其它根据抽样标准书执行。

严重缺陷（CR）AQL＝0；主要缺陷（Maj）AQL＝0.65；次要缺陷（Min）AQL＝1.5。

3.1致命缺陷：（Critical）危及人生安全，易招致不安全因素的项目以及导致其基本功能失效的项目。

3.2严重缺陷：（Major）不会危及人生安全，但可能导致功能失误或降低原有使用功能的项目。

3.3次要缺陷：（Minor）单位产品的一般性质量特征不符合规定或单位产品的质量特性轻微不符合规定，对产品的使用性能没有影响或只有轻微影响的项目。

4.检验/测试环境:室内温度：25±10℃；相对湿度：60%（+15%，-10%）德信诚培训网距离：人眼与产品表面的距离为300—350mm。

或灯光垂直产品距离1米,使用40W日光灯时间：检测量面和其它不超过8s；每件检查总时间不超过30s（除首件）。

光照亮度：300～700Lux；目视条件：正常视力,1.0以上；(每个表面来回观看5秒)目视位置：产品放置检验者正前面的30cm距离处,检验者于产品成水平垂直±30°5.检验内容及标准在轻触开关手柄的顶端面中央，按轻触开关动作方向均匀地施将试样引脚浸过助焊剂后，沿轴线方向浸入265±5℃的Sn96.5 物料）、260±5℃的Sn63pb37（非RoHS 物5±0.5s ，本体距熔融焊料1.5mm 。

开关应 B在三个互相垂直的轴线方向上依次振，加速度为50.0m/s2，振动时间55min.开关应无破裂、变形、位移或零件松动；开关的功能动作、接6.参考文件制定本规范参考了下列文件中的一些信息，但没有直接引用里面的条文。

开关进料检验标准开关进料检验标准1. 目的规范开关检验方式,确保开关品质满足行业要求,藉以保证产品品质.2. 适用范围本公司所有开关进料检验均适用之.3. 定义无4. 职责4.1 品管部: 负责制订与优化本标准;4.2 各相关部门: 负责依照此标准执行.5. 标准内容5.1 抽样方案:5.1.1 按MIL-STD-105E抽样方案，LEVEL Ⅱ级检查水平，5.1.2 外观和包装AQL采用: CRI=0/MAJ=0.65/MIN=1.0;5.1.3 功能和可焊性抽10Pcs作样品.5.2 检验环境:5.2.1 光照强度: 400～600 Lux5.2.2 温度: 25 +/-3oC5.2.3 视物距离: 30cm 左右5.2.4 视物时间: 3～5S5.3 检验工具:5.3.1 放大镜(10X)5.3.2 烙铁5.3.3 万用表5.4 检查内容5.4.1 包装:5.4.1.1 外包装应符合要求,且外观不应破损;5.4.1.2 在包装上应标明生产厂家、产品名称、型号、规格、包装数量、出厂日期等内容，并有生产厂商品管部门合格标签或相应之印章;5.4.1.3 贴片开关,注意包装,本体应在编袋中央（散装除外），不应有斜率(会造成贴片机吸不上料,引起抛料),见下图:OKNG斜率5.4.2 外观检查5.4.2.1 开关上的标记应清晰，其型号、规格均须与送检单或BOM单规定一致;5.4.2.2 开关的引脚应无氧化、变黑等不良现象;5.4.2.3 开关本体不应有破裂或沙眼现象。

5.4.3 功能检查5.4.3.1 用万用表“”档,测试来料开关通断正常；5.4.3.2 手感来料各档位动作、弹性良好.5.4.4 可焊性实验:5.4.4.1将烙铁预热（350±10Cº）,除去焊头上多余之锡料、锡渣;5.4.4.2 将试验品放置在PCB PAD上,给元件PAD上锡,上锡时间约为2-3秒,在此期间烙铁头应保持干净;5.4.4.3 允收标准:引脚上锡应均匀有光泽，元件外观良好,且无明显变形.5.4.5 寿命测试:5.4.5.1 操作方法：5.4.5.1.1 将外观、功能均OK之待试验开关固定在测试台上；5.4.5.1.2 将LED与开关引脚串联；5.4.5.1.3 用稳压电源给电路串联供电；5.4.5.1.4 操作开关按钮或手柄；开、关一次为一个循环；做5000次；5.4.5.1.5 每一个循环均观察灯泡是否有亮、灭反应；5.4.5.2评定：5.4.5.2.1 做完5000次后检查，开关外观、功能应OK；5.4.5.2.2 若开关在操作不足5000次弹力失灵、LED不亮、LED 常亮，则为批不合格；6. 相关文件无7. 附件:无。

轻触开关性能检测轻触开关在我们的日常生活当中已经非常普遍了，目前市场上的开关各种类型的种类数不胜数，有自无锁开关、拨码开关、微动开关、轻触开关、钮子开关、船型开关、硅胶按键开关、无声开关、智能开关、有声控开关、多功能开关等等，但今天要给大家介绍一种的开关叫轻触开关，说到轻触开关，可以大家对于这个词有点陌生，其实在我们的生活当中，像手机按键、小音箱、家电上的开关等都是属于轻触开关的类型，那么轻触开关在我们日常生活当中到底有着怎么样的功能呢？接下来我们来了解一下。

轻触开关在某种程度上看外壳材料与市场上的选用材料基本是PC料，PC料又叫防弹胶，抗冲击、环保耐高温，安装方式大概分为贴片式、插件式、侧插式这几种，轻触开关的特点有超小超薄的，防水防尘、防助焊剂等等。

首先来看轻触开关技术参数：1、环保尺度：有RoHS、无卤、以及欧盟等地域对有害物量管控值的限定。

2、额定电流、电压：凡是为毫安级，50mA 12VDC。

3、操纵力度：50gf、100gf、160gf、260gf、320gf。

4、操纵寿命：操纵寿命一般取操纵力度成反比，拿160gf来说、凡是6x6开关能够做到100万次寿命以上。

5、工做环境温度：-25摄氏度到+70摄氏度。

6、开关行程：0.25。

轻触开关的规格大概分为这样几种:2×3、2×4、3×3、3×4、3×6、4×4、5*5、6*6、7*7、12*12等等。

这些不同规格的轻触开关的尺寸高度也是不一样的。

轻触开关的性能首先逐个用手按动需要检测的开关，应该有明显通、断的手感。

通、断感不明显、或根本按不下去，或按下弹不起来。

要检查开关上面的按键是否有卡滞、损坏。

如果确认开关问题，应予更换。

检测轻触开关最好使用的工具就是万用表，如果是指针（模拟表）使用欧姆x1档，将两表笔（不必区分正负极）搭接于开关两极，按动开关，表针应有大辐挥摆（不一定为0欧），说明开关正常可用。

轻触开关寿命测试标准
轻触开关的寿命测试标准主要包括以下几个方面：
1. 动作次数：轻触开关在使用寿命测试中需要进行的开关次数。

这个标准很关键，因为开关的寿命一般都是通过动作次数来计算的。

2. 动作压力：轻触开关动作所需的力度，在测试中需要进行的力度测量。

3. 动作速度：轻触开关动作所需的时间，在测试中需要进行的速度测量。

4. 环境温度与湿度：环境温度和湿度对轻触开关的寿命也有很大的影响，测试时通常需要将轻触开关放入特定的环境中进行测试。

此外，还有其他一些测试标准，如尺寸检查、外观检验、可靠度性测试以及性能检验等。

这些测试标准的具体要求可能因轻触开关的类型、用途和制造商而有所不同。

三階文件
开关类进料检验规范
文件編號：MLK-SIP-AI-023
版本號：A.0
项目頁次
0.0 封面 (1)
1.0 目的 (2)
2.0 范围 (2)
3.0 描述 (2)
4.0 定义 (2)
5.0 内容 (2)
6.0 上锡试验 (3)
7.0 ROHS检测 (3)
8.0 开关寿命测试 (3)
核准：審核：編制：日期：日期：日期：分发号:
1.0目的:
为明确所有开关进料的检验标准，特制定本规范。

2.0 范围:
此规范适应于本厂所有开关类的检验。

3.0 描述:
3.1 使用工具:
3.1.1卡尺、塞规、角度尺
3.1.2弹力计
3.1.3小锡炉
3.1.4 万用表
3.2 抽样水准:
4.0 定义: (无)
5.0 内容: (依下表)
6.0 上锡试验：
每批来料均要做上锡试验，将开关引脚垂直插入小锡炉中（温度245±5 ℃），放2~3秒钟取出，看引脚是否上锡.
7.0 ROHS检测
不同供应商/不同规格开关要按每月抽取1~~3批做ROHS检测（每次抽取5PCS），如果规定的任一有害物质超出欧盟规定的上限值（详见《ROHS风险评估作业流程》）则直接判退。

8.0 开关寿命测试
不同供应商/不同规格开关要按每月抽取1~~3批做寿命测试（每次抽取5PCS），看是否与承认书相符。

目的为规范IQC在来料检验判定过程中提供检验依据和标准，以正确的AQL标准确保来料符合品质要求。

适用范围本规范适用于荣胜电子生产使用的主料、辅料、包材等。

定义IQC：来料品质检验AQL：质量接受水平职责4．1 品质部：负责编制本标准。

4. 2 工程（研发）部：负责提供物料的技术要求资料和测试方法，并提供必要的测试工装。

程序内容PCB检验及接收标准普通元器件二极管（D) 三极管（Q）检验标准插装电容检验及接收标准电感(L)、磁棒检验标准:贴片电阻（R）、电容（C）检验标准色环电阻（R）检验标准接插件检验标准（排线、插针、帽子、AV头、电源插座、双联插座、键盘座、连接器、TV头、RJ45、DB头、S端子等）插座检验标准金属类检验标准IC检验标准晶振（Y）检验标准包装材料检验标准LCD（平板液晶显示器）/LED数码屏检验及接收标准续上表收发一体超声波传感器检验及接收标准LED检验及接收标准LABEL（标签）检验及接收标准线材检验及接收标准激光模组（头）检验及接收标准轻触开关检验及接收标准蜂鸣器（片）检验及接收标准音频连接器检验及接收标准插头检验及接收标准塑胶类检验及接收标准背光源检验标准薄膜开关检验标准相关文件及表单相关文件《来料检验管理程序》《仓库管理程序》《采购管理程序》《工程设计图纸》《测试作业指导书》相关表单《来料检验报告》《进料/入库单》《来料异常评审报告》《来料异常联络单》《纠正与预防措施报告》。

深圳科奈信科技有限公司文件编号：WI-PZ-038 文件版次：A/O制定日期：2012-2-8文件标题：轻触开关来料检验规范制定部门：品质部页次：1/5目的：确定检验作业条件，确定抽样水准，明确检验方法，建立判定标准，以确保产品品质。

.适用范围：本检验规范适用我司轻触开关检验作业。

权责单位：本检验规范由品质部制定，管理者代表核准后发行; 所制定之规格，如有修改时，须经原制定单位同意后修改之应用文件：国家标准GB/一般检查水平II）、工程图纸、工程样板。

检验标准:5.1.1国家标准GB/一般检查水平II，正常检验、单次抽样计划，AQL订定为CRI=0 、MAJ= 、MIN=5.1.2相关抽样标准或判定标准，可视品质状况或客户要求等做修正。

定义缺点分类：6.1.1.严重缺陷（CRI）：可能对机器或装备的操作者造成伤害；潜在危险性的效应，会导致与安全有关的失效或不符合政府法规；影响机械或电气性能，产品在组装后或在客户使用时会发生重大品质事件的。

深圳科奈信科技有限公司文件编号：WI-PZ-038文件版次：A/O制定日期：2012-2-8文件标题：轻触开关来料检验规范制定部门：品质部页次：2/5v1.0 可编辑可修改的按力。

可焊性将轻触开关引脚浸入250℃±5℃的无铅锡炉中2~3S，沾锡面积应大于90%，并且光滑、整齐。

小锡炉放大镜深圳科奈信科技有限公司文件编号：WI-PZ-038文件版次：A/O制定日期：2012-2-8低温贮存试验后进行测试，应无妨碍开关电气和机械动作的损伤及其他可见损伤。

将开关在-25±2℃低温环境下放置24h后取出，在常态（温度25±3℃湿度40－80%）下恢复2h低温箱深圳科奈信科技有限公司文件编号：WI-PZ-038文件版次：A/O制定日期：2012-2-8文件标题：轻触开关来料检验规范制定部门：品质部页次：4/5高温贮存试验后进行测试，应无妨碍开关电气和机械动作的损伤及其他可见损伤。

电器公司开关电源I Q C
进料检验规范
Company number【1089WT-1898YT-1W8CB-9UUT-92108】
【最新资料，WORD文档，可编辑】

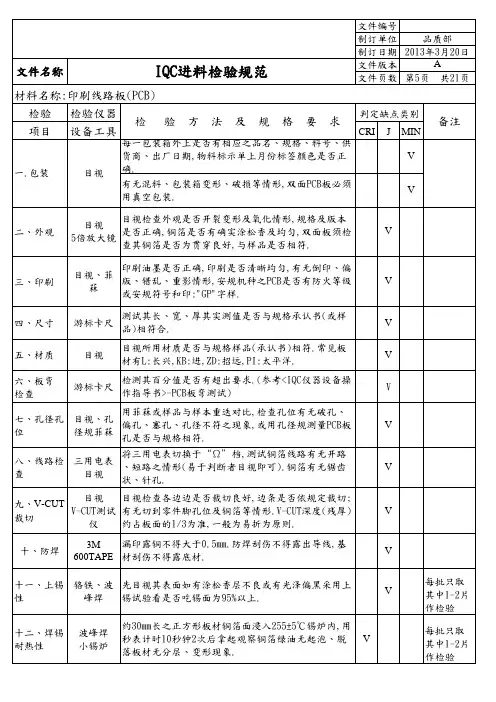

IQC进料检验规范
主题PCB类
版本：AO页次1/1
文件编号：YH-A-001
生效日期：2016-6-4
说明1.目的：规范进料检验，保证产品质量。

2.范围：适用于IQC进料检验。

3.抽样标准：依据MIL-STD-105EⅡ级一次抽样，致命缺陷（CR）AQL=0；重缺陷（MA）AQL=0.25；轻缺陷（MI）
AQL=0.4。

4.试验项目：可焊性、阻燃项目每批实验。

5.本检验规程未例项目，需检验可参照国标要求。

当检验规范的检验项目在技术要求中未作规定时，可不作
检验要求。

6.“★”表示选定项目。

检验项目品质现象描述
检验方
法
及工具
缺陷类别
备注
CR
M
A
MI
环保核查1.环保物料内外包装应有环保标示。

目测
★2.核对此物料是否为合格供应商所供应,环保
报告日期是否在有效
期内。

★
包装1.依据送检单到货数量，按照AQL抽样表，
抽取规定量样品，并对
照送货单是否与物料标示卡一致。

目测
★
2.双面板需真空形式包装，内附干燥剂。

★
3.外包装箱无变形、破损，内包装应封装完
好，防止PCB在运输和存储过程中不受到损
坏。

★x电器公司开关电源IQC进料检验规范。
