锌镍合金废水处理

国家标准要求化学镍废水需要单独处理至0.1mg/L以下才能排放，目前的化学沉淀法已经不能满足需求，本文提出用锌镍合金处理剂沉淀的办法处理化学镍废水，可以稳定达标在0.1mg/L以下。

l 工具/原料
l 化学镍废水
l 锌镍合金处理剂
l 氢氧化钠、聚合氯化铝、聚丙乙烯酰胺
l 方法/步骤
l 化学镍废水传统处理工艺：
化学镍废水传统工艺是使用氢氧化钠调节废水pH，加入PAC混凝，再加入PAM絮凝的办法进行处理，但是由于化学镍中存在络合剂，氢氧根无法与镍离子生成沉淀，因此在国家要求排放浓度不高于0.1 mg/L时，往往很难达标排放。

l 化学镍废水处理新工艺：
传统去除化学镍的方法无法处理达标，采用锌镍合金处理剂处理可以实现达标排放。

在使用氢氧化钠沉淀处理的工艺中，使用锌镍合金处理剂进行螯合沉淀，取代氢氧化钠沉淀法，再通过PAC混凝，
PAM絮凝，沉淀出水即可。

电镀液不同，锌镍合金处理剂的使用pH 也不同，一般在2-12之间范围内均可以使用。

l 采用锌镍合金处理剂进行处理化学镍废水，具有以下优势：
1.、工艺简单；无需设备，化学沉淀法直接投加
2.、条件可控；可以根据化学镍废水类型，选用不同的处理工艺
3.、效果好；可以稳定达标在0.1mg/L以下，达到国家表三标准。

锌镍合金废水实验报告(一)镍-锌-EDTA1.实验配水表1 Ni-Zn-EDTA配水名称浓度备注NiSO4·6H2O 112 mg/L 含镍25 mg/LZnSO4·111 mg/L 含锌25 mg/L乙二胺四乙酸二钠301.3 mg/L2.实验方法实验一：采用锌镍-EDTA配水，分别以NaOH和Ca(OH)2溶液调节原水pH至11.0，沉淀过滤后测定水样中镍、锌浓度，结果见表2。

表2 Ni-Zn-EDTA实验1镍(mg/L) 锌(mg/L)原水26.6 20.9NaOH，pH=11.0 25.7 20.2Ca(OH)2，pH=11.0 24.7 19.1实验二：采用锌镍-EDTA配水做实验做如下实验：1）废水调节pH=3，每升废水加入1 g硫酸亚铁，反应4h后，调节pH=10.5进行沉淀，加入数滴PAM助凝，沉淀后测定金属镍、锌浓度。

2）废水调节pH=3，每升废水加入1 g硫酸亚铁和5 mL 30% H2O2，反应4h 后，调节pH=10.5进行沉淀，加入数滴PAM助凝，沉淀后测定金属镍、锌浓度。

表3 Ni-Zn-EDTA实验2镍锌浓度(mg/L) 去除率(%) 浓度(mg/L) 去除率(%) 原水26.6 —20.9 —FeSO421.7 18.4 4.06 80.6Fenton 4.38 83.5 0.092 99.6(二)镍-锌-三乙醇胺-四乙烯五胺1.实验配水表4 Ni-Zn-三乙醇胺-四乙烯五胺配水名称浓度备注NiSO4·6H2O 89.6 mg/L 含镍20 mg/LZnSO4·7H2O 87.9 mg/L 含锌20 mg/L四乙烯五胺85 mg/L三乙醇胺100 mg/L2.实验方法实验一：采用镍-锌-三乙醇胺-四乙烯五胺配水，分别以NaOH和Ca(OH)2溶液调节原水pH至11.0，沉淀过滤后测定水样中镍、锌浓度，结果见表5。

表5 镍-锌-三乙醇胺-四乙烯五胺实验1镍(mg/L) 锌(mg/L)原水19.5 19.7NaOH，pH=11.0 15.7 18.5Ca(OH)2，pH=11.0 16.1 17.8实验二：采用镍-锌-三乙醇胺-四乙烯五胺配水做实验做如下实验：1）废水调节pH=3，每升废水加入1 g硫酸亚铁，反应4h后，调节pH=10.5进行沉淀，加入数滴PAM助凝，沉淀后测定金属镍、锌浓度。

氧化-螯合沉淀法处理碱性锌镍合金电镀废水郭崇武;赖奂汶;陈康【摘要】在pH = 8 ~ 13的条件下,用双氧水破坏碱性锌镍合金电镀废水中的羟基羧酸类配位剂.接着调节废水的pH至4.5 ~ 5.5,令脂肪族多胺类配位剂的配位能力降低.然后加焦亚硫酸钠还原废水中残留的双氧水,再以二甲基二硫代氨基甲酸钠螯合沉淀锌和镍离子.当电镀废水中脂肪族多胺的质量浓度不高于于2.5 g/L时,锌和镍的出水浓度满足GB 21900-2008《电镀污染物排放标准》的"表2"要求;当脂肪族多胺低于0.5 g/L时,锌和镍的出水浓度满足GB 21900-2008的"表3"要求.%The hydroxycarboxylic acid complexing agent in the wastewater discharged from Zn-Ni alloy electroplating process is oxidized by H2O2 at pH 8-13. The pH of the wastewater is then adjusted to 4.5-5.5, decreasing the complexing power of aliphatic polyamine. The remaining hydrogen peroxide is reduced by sodium metabisulfite, and the Zn and Ni ions are precipitated by chelation with sodium dimethyldithiocarbamate. The effluent Zn and Ni concentrations meet the requirement of the Table 2 stipulated by the Emission Standard of Pollutants for Electroplating(GB 21900-2008)when the influent mass concentration of aliphatic polyamine is not higher than 2.5 g/L,and even are compliant with the Table 3 of GB 21900-2008 when the mass concentration of aliphatic polyamine is lower than 0.5 g/L.【期刊名称】《电镀与涂饰》【年(卷),期】2018(037)003【总页数】5页(P137-141)【关键词】碱性锌镍合金电镀;废水处理;羟基羧酸;脂肪族多胺;双氧水;氧化;二甲基二硫代氨基甲酸钠;螯合沉淀【作者】郭崇武;赖奂汶;陈康【作者单位】广州超邦化工有限公司,广东广州 510460;广州超邦化工有限公司,广东广州 510460;广州超邦化工有限公司,广东广州 510460【正文语种】中文【中图分类】TQ153.2;X781.1科学技术和市场的发展对防腐性镀层的要求越来越高，传统镀锌工艺已经不能满足现代工业的要求。

如何处理锌镍合金废水？
一、锌镍合金镀种的特点
锌镍合金电镀属于合金电镀工艺的一种，由于锌镍合金电镀具有优异的防护性、耐腐蚀性等优点，锌镍合金电镀近年来发展极其迅速，已经广泛应用在汽车、航天、电子、军工产品的生产制造中。

二、锌镍合金废水水质
锌镍合金废水分为酸性锌镍合金和碱性锌镍合金，在实际的废水处理中，碱性锌镍合金废水的处理难度更高，这是由于碱性锌镍合金的镀液中的络合剂与重金属锌、镍离子的络合能力更强导致锌镍重金属更难沉淀造成的。

但无论是碱性还是酸性锌镍合金废水，废水中均含有大量的络合添加剂，导致单纯采用液碱不能实现重金属锌、镍的达标。

三、锌镍合金废水处理方法
重捕剂J-301能够将锌镍合金废水处理至达标排放。

重捕剂J-301为最新一代重金属捕集剂，无需破络的情况下J-301可直接与废水中的锌镍离子结合行成沉淀，从而实现废水的重金属达标排放。

重捕剂J-301的使用步骤如下：
（1）调节废水pH＝2.5-3.5；
（2）投加一定量的J-301搅拌反应10 min；
（3）加碱调节pH至8-9左右；
（4）投加与J-301等量的聚合氯化铝PAC和少量聚丙烯酰胺PAM，
并搅拌均匀，使沉淀静置沉降；
（5）沉降后上清液过滤后测锌镍的浓度。

四、J-301处理锌镍合金废水的原理
J-301经过独有的分子工程设计，具有特殊的分子基团群，该分子基团群与锌镍离子具有强结合作用，使得J-301能够在柠檬酸、EDTA等络合剂存在的情况下与锌镍离子行成沉淀物，从而去除废水中的锌镍离子。

处理后的废水中的锌离子<1mg/L，镍<0.1mg/L。

实现电镀废水GB21900-2008的表三标准。

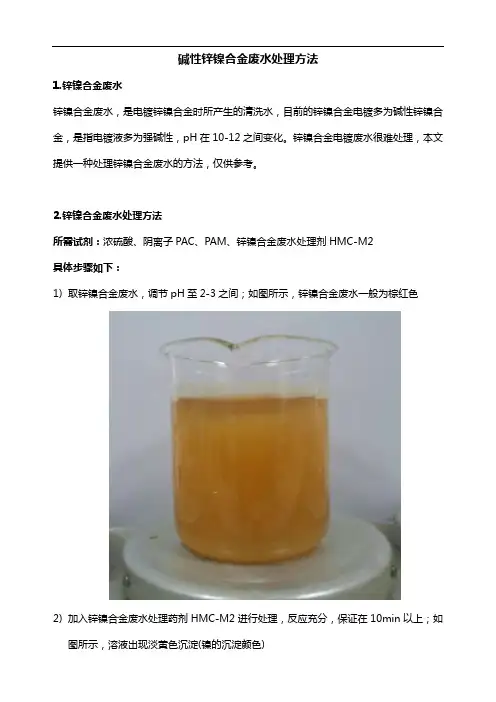

碱性锌镍合金废水处理方法
1.锌镍合金废水
锌镍合金废水，是电镀锌镍合金时所产生的清洗水，目前的锌镍合金电镀多为碱性锌镍合金，是指电镀液多为强碱性，pH在10-12之间变化。

锌镍合金电镀废水很难处理，本文提供一种处理锌镍合金废水的方法，仅供参考。

2.锌镍合金废水处理方法
所需试剂：浓硫酸、阴离子PAC、PAM、锌镍合金废水处理剂HMC-M2
具体步骤如下：
1)取锌镍合金废水，调节pH至2-3之间；如图所示，锌镍合金废水一般为棕红色
2)加入锌镍合金废水处理药剂HMC-M2进行处理，反应充分，保证在10min以上；如
图所示，溶液出现淡黄色沉淀(镍的沉淀颜色)
3)加入PAC混凝沉淀，反应5min，回调pH在6-7之间，如下图所示
4)加入PAM絮凝沉淀，缓慢搅拌2min；用滤纸过滤，如下图所示
5)出水测定镍含量
经过实验验证，采取这种工艺，能够让镍、锌稳定达标在0.1ppm以下。
