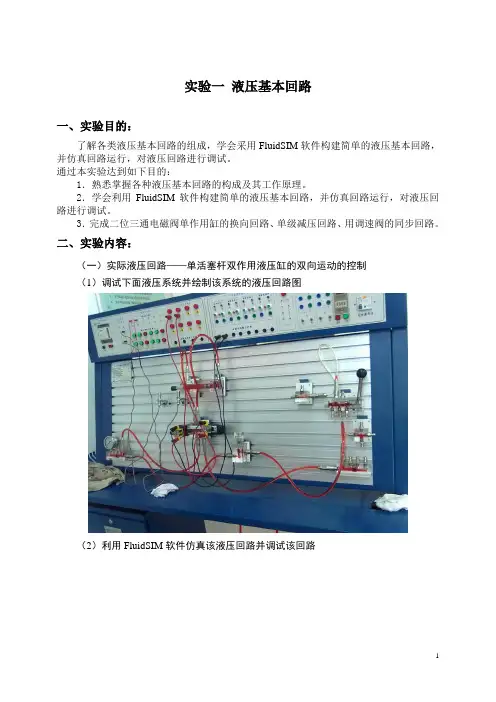

实验一液压基本回路
一、实验目的：
了解各类液压基本回路的组成，学会采用FluidSIM软件构建简单的液压基本回路，并仿真回路运行，对液压回路进行调试。
通过本实验达到如下目的：
1．熟悉掌握各种液压基本回路的构成及其工作原理。
2．学会利用FluidSIM软件构建简单的液压基本回路，并仿真回路运行，对液压回路进行调试。
3．完成二位三通电磁阀单作用缸的换向回路、单级减压回路、用调速阀的同步回路。
二、实验内容：
（一）实际液压回路——单活塞杆双作用液压缸的双向运动的控制
（1）调试下面液压系统并绘制该系统的液压回路图
（2）利用FluidSIM软件仿真该液压回路并调试该回路
二）实际液压回路——单活塞杆双作用液压缸的调速回路的控制（1）调试下面液压系统并绘制该系统的液压回路图
（2）利用FluidSIM软件仿真该液压回路并调试该回路
三、实验数据记录及处理：
一）用FluidSIM软件构建简单的液压基本回路。
二）调试液压回路图，写出其回路工作原理。
三）记录各元件压力、流量等参数以及，并计算校验回路相关参数。
四）实验内容分析与讨论。
图文动画展示系统组成和典型的液压基本回路
液压系统，也称为液压泵站、液压站、液压油站等。
液压系统通常都是由液压元件（动力元件、执行元件、控制元件、辅助元件）和工作介质两大部分组成。
液压系统按照电机安装方式，分为立式、卧式、旁置式液压系统。
用实拍图片来直观感受下液压系统的组成：
下图用线性流程图表示液压系统的组成：
来看看典型的液压基本回路：
任何液压系统都是由一些基本回路组成的，基本回路是由各类元件或辅件组成的。
参照典型液压基本回路设计液压系统，可以收到事半功倍的效果。
进油路节流调速回路
油路说明：在进油管路上设置节流阀，控制液压油流量，进而控制活塞杆移动速度
1.油缸：执行元件
2.电磁换向阀：液路系统中用来实现液路的通断或液流方向的改变
3.压力表：压力指示
4.节流阀：通过改变节流截面或节流长度以控制流体流量
5.溢流阀：定压溢流、稳压、系统卸荷和安全保护作用
6.单向阀：防止油流反向流动
7.油泵电机：提供动力源
快速工进回路
油路说明：液压油在进油管路上从1通过，活塞杆快速移动，从2通过时，活塞杆慢速移动，工进时速度减慢。
1.换向阀（二位二通）：液路系统中用来实现液路的通断或液流方向的改变
2.节流阀：通过改变节流截面或节流长度以控制流体流量
3.换向阀（三位四通）：液路系统中用来实现液路的通断或液流方向的改变
4.溢流阀：定压溢流、稳压、系统卸荷和安全保护作用
5.油泵电机：提供动力源
常用液压图标符号：
