荣威550发动机防盗控制系统

电子点火开关黄色指示灯点亮时（FC007-4）
荣威550技术课程
第五章发动机防盗控制系统
电子点火开关绿色指示灯点亮时（FC007-4）
荣威550技术课程
第五章发动机防盗控制系统
识读线圈FC007-1 RW 信号波形
荣威550技术课程
第五章发动机防盗控制系统
识读线圈FC007-2 RY 信号波形
发动机控制模块位置
发动机控制模块位于发动机舱左侧
荣威550技术课程
第五章发动机防盗控制系统
防盗系统包括： ·遥控钥匙（带信号转发器） ·起止开关 ·组合仪表警示灯（“发动机禁用”） ·发动机控制模块 (ECM) ·车身控制模块 (BCM)
仪表
荣威550技术课程
第五章发动机防盗控制系统
3 电子点火开关（start/stop）
FC007-5 FC007-9 FC007-6
LED
荣威550技术课程
第五章发动机防盗控制系统
6.ESCL （Electronic Steering Column Lock systems）转向柱E-lock控制系统:
把钥匙插入点火开关时，防盗系统的电脑将对比钥匙密码和点火开关密码是否一致，如果不一致，将不松开转向柱。
荣威550技术课程
第五章发动机防盗控制系统
仪表传递防盗信号 FC018-1 DATA
荣威550技术课程
第五章发动机防盗控制系统
仪表传递防盗信号 FC018-9 CLK
荣威550技术课程
第五章发动机防盗控制系统
5.检测维修说明：
•用T5观察电子点火开关位置，并可结合电子点火开关内二极管照明指示灯工作状态来判断测量电子点火开关 ••用示波器测量端子FC046-11的信号波形 FC007-6，-7，-5三个端子端子在位不置同位1 置的状2 态 3

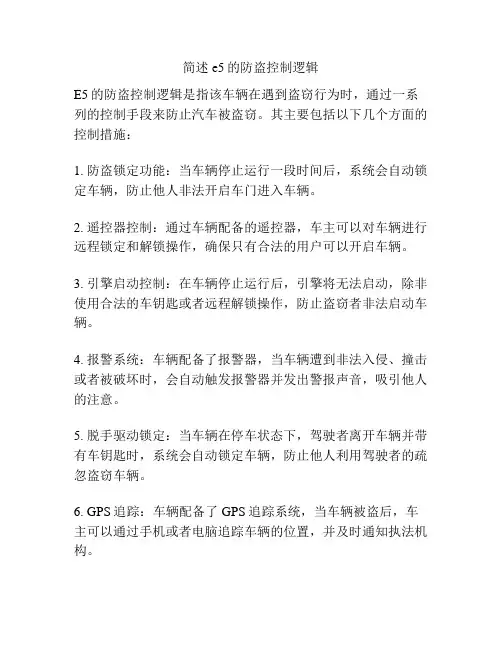

简述e5的防盗控制逻辑

简述e5的防盗控制逻辑
E5的防盗控制逻辑是指该车辆在遇到盗窃行为时，通过一系列的控制手段来防止汽车被盗窃。

其主要包括以下几个方面的控制措施：
1. 防盗锁定功能：当车辆停止运行一段时间后，系统会自动锁定车辆，防止他人非法开启车门进入车辆。

2. 遥控器控制：通过车辆配备的遥控器，车主可以对车辆进行远程锁定和解锁操作，确保只有合法的用户可以开启车辆。

3. 引擎启动控制：在车辆停止运行后，引擎将无法启动，除非使用合法的车钥匙或者远程解锁操作，防止盗窃者非法启动车辆。

4. 报警系统：车辆配备了报警器，当车辆遭到非法入侵、撞击或者被破坏时，会自动触发报警器并发出警报声音，吸引他人的注意。

5. 脱手驱动锁定：当车辆在停车状态下，驾驶者离开车辆并带有车钥匙时，系统会自动锁定车辆，防止他人利用驾驶者的疏忽盗窃车辆。

6. GPS追踪：车辆配备了GPS追踪系统，当车辆被盗后，车主可以通过手机或者电脑追踪车辆的位置，并及时通知执法机构。

以上是E5的防盗控制逻辑的简述，该车型通过多种措施来保护车辆的安全，提高车主和车辆的安全性能。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电子点火开关绿色指示灯点亮时（FC007-4）
9
第五章发动机防盗控制系统
识读线圈FC007-1 RW 信号波形
10
第五章发动机防盗控制系统
识读线圈FC007-2 RY 信号波形
11
第五章发动机防盗控制系统
仪表传递防盗信号FC018-1 DATA
12
第五章发动机防盗控制系统
仪表传递防盗信号FC018-9 CLK
17
第五章发动机防盗控制系统
其中转向柱锁提供的反馈信号为：
解锁时
上锁时
18
第五章发动机防盗控制系统
解锁时LIN3 信号
19
第五章发动机防盗控制系统
上锁时LIN3 信号
20
发动机控制模块位置
发动机控制模块位于发动机舱左侧
3
第五章发动机防盗控制系统
防盗系统包括： ·遥控钥匙（带信号转发器） ·起止开关 ·组合仪表警示灯（“发动机禁用”） ·发动机控制模块 (ECM) ·车身控制模块 (BCM)
仪表
4
第五章发动机防盗控制系统
3 电子点火开关（start/stop）
起止开关安装于方向盘右侧，仪表总成下面。
5
第五章发动机防盗控制系统
元件结构：
下图为电子点火开关内部结构
识读线圈
附件位置开关起动位置开关点火位置开关
电子点火开关照明指示灯
电子点火开关照明指示灯
•输入点火开关状态信号到BCM •发送从识读线圈获得的钥匙信息到仪表中的6防盗单元
第五章发动机防盗控制系统
FC007-1 RW FC018-7
FC007-2
RY
FC018-8
CLK Y FC046-1
FC018-9
F27
B+
5A
MICR0
EB063-16
B
EB063-4 R
M
B+
起动继电器
BCM
HS CAN ECM
7
第五章发动机防盗控制系统
电子点火开关黄色指示灯点亮时（FC007-4）
8
第五章发动机防盗控制系统
LED
3
14
第五章发动机防盗控制系统
6.ESCL （Electronic Steering Column Lock systems）转向柱E-lock控制系统:
把钥匙插入点火开关时，防盗系统的电脑将对比钥匙密码和点火开关密码是否一致，如果不一致，将不松开转向柱。双处理器提高系统的安全等级与采用单处理器控制器相比，采用双处理器的转向管柱锁控制器在预防系统误操作方面有显著的提高。两个处理器分别控制转向管柱锁执行器的正负电源，确保实际工作即使其中的一个处理器失效也不会出现误锁操作。双处理器的使用大大提高了系统的安全等级。运动中误锁禁止策略系统通过采集钥匙、车速、转向管柱状态等多个信号，通过程序算法对情况进行综合判断，保证在车辆运动中即使发生误操作，转向管柱也不会被锁住，保证了驾驶员和乘客的安全。
15
第五章发动机防盗控制系统
转向柱E-lock控制系统组成
转向柱电子锁
ESCL模块位置：固定于仪表支架左侧
ESCL模块
16
第五章发动机防盗控制系统
线路说明：
FC049-4：来自BCM的常火电源保险丝F24/30A FC049-1：来自BCM的常火电源保险丝F15/20A FC049-8：中速CAN高信号 FC049-9：中速CAN低信号 FC049-11：车速信号 FC049-3：提供电源到转向柱锁 FC049-7：与转向柱锁之间的LIN3数据连接线 FC049-5：转向柱锁提供的反馈信号 FC049-15：转向柱锁接地 FC049-13：接地
技术培训课程
第五章发动机防盗控制系统
May 2008
第五章发动机防盗控制系统
防盗系统控制图
1 遥控钥匙（包含信号转发器） 2 起止开关 3 车身控制模块 (BCM) 4 组合仪表 5 起动电机 6 发动机控制模块
A= 硬线； B= 中速CAN 总线； C= 高速CAN 总线
2
第五章发动机防盗控制系统
4 防盗系统控制电路原理图
起止开关（start/stop）
Crank IGN AUX
FC007-8 FC007-6 FC007-7 FC007-5
R
பைடு நூலகம்
FC048-9
WP
FC048-37
WS
FC048-39
LG
FC046-28
FC007-4
RS
FC046-9
FC007-3
RN
FC046-18
IPK
DATA UG FC046-11 FC018-1
13
第五章发动机防盗控制系统
5.检测维修说明：
•用T5观察电子点火开关位置，并可结合电子点火开关内二极管照明指示灯工作状态来判断 •测量电子点火开关FC007-6，-7，-5三个端子在不同位置的状态
•用示波器测量端子FC046-11的信号波形
位置
端子
1
2
FC007-5
FC007-9
FC007-6
