中国移动通信集团分公司WLAN工程施工规（V1.1）目录1、总则 (1)2、施工前检查 (2)2.1设备及器材检验 (2)3、施工规··················错误!未定义书签。
3、施工规 (3)3.1机房AC安装.......................................... 错误!未定义书签。
1.1.13.2AP的安装.................................... 错误!未定义书签。
1.1.23.2.1室外AP ..................................... 错误!未定义书签。
1.1.33.2.2室AP ...................................... 错误!未定义书签。
3.3馈线................................................. 错误!未定义书签。
3.4五类线............................................... 错误!未定义书签。
3.5标签................................................. 错误!未定义书签。
1.1.43.6接地 ......................................... 错误!未定义书签。
1.1.53.7避雷 ......................................... 错误!未定义书签。
1.1.63.8电源 ......................................... 错误!未定义书签。
WLAN室外基站型AP 招标技术规范目录一、总则 ................................................................................. 错误!未定义书签。
1.1概述................................................................................... 错误!未定义书签。
1.2技术规范和技术标准....................................................... 错误!未定义书签。
1.3本规范书的补充规定....................................................... 错误!未定义书签。
二、WLAN室外基站型AP产品性能规定......................... 错误!未定义书签。
1、接口规定........................................................................... 错误!未定义书签。
2、功能规定........................................................................... 错误!未定义书签。
3、性能规定........................................................................... 错误!未定义书签。
4、天线规定........................................................................... 错误!未定义书签。
5、运营环境规定................................................................... 错误!未定义书签。
WLAN 建设工程施工验收规范一、施工规范本施工规范，包括施工环境、AP 设备、POE 设备、信号分布系统无源设备和有源设备、天线、AP 及天馈线防雷接地、外部标签、供电等设备安装规范。
1、无线接入施工环境要求施工区域的井道、楼板、墙壁等不得渗水施工区域及其附近严禁存放易燃易爆等危险品市电已引入，照明系统已能正常使用建筑的防雷保护接地系统已经竣工并验收合格，接地电阻值必须符合工程设计要求2、AP 设备安装1)室内型AP 设备安装AP 安装于室内时，必须遵从以下原则：安装位置必须保证无强电、强磁和强腐蚀性设备的干扰主机安装场所应干燥、灰尘小、且通风良好主机安装位置便于馈线、电源线、地线的布线安装主机的室内不得放置易燃品室内温度、湿度不能超过主机工作温度、湿度的范围AP 设备安装位置必须符合工程设计要求。
如有设备的安装位置需要变更，必须征得设计单位和建设单位的同意，并办理设计变更手续如果AP安装在弱电井内，则需做好防尘、防水、安全措施，为了防止AP 被盗，建议将AP 安装高 2.4 米以上，并在固定架加锁或是将AP安装在定做的机箱之中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘 如果AP壁挂安装在大楼墙面上，必须做好防盗措施，建议将AP 安装在定做的机箱之中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘 如果AP安装在天花板上，必须用固定架固定住，不允许悬空放置或直接扔在天花板上面在安装AP 设备时，要考虑以太网交换机跟AP 之间的距离限制安装的地方要便于工程施工和运行维护如AP 安装位置的四周有特殊物品，如微波炉、无绳电话等他干扰源，建议AP 至少离开此类干扰源2～3 米设备上的各种零件、部件及有关标志正确、清晰、齐全2)室外型AP 设备安装AP 设备安装位置应符合工程设计要求AP 天线主瓣方向不应有明显障碍物AP 设备表面垂直于水平面，未接线的出线孔应用防水塞封堵AP 设备与馈线之间接头处应采取防水措施AP 设备如放置于防水箱内，箱体要保持通风以利于设备的散热在建筑物顶安装天线，箱体可固定在楼顶女儿墙内立面上。

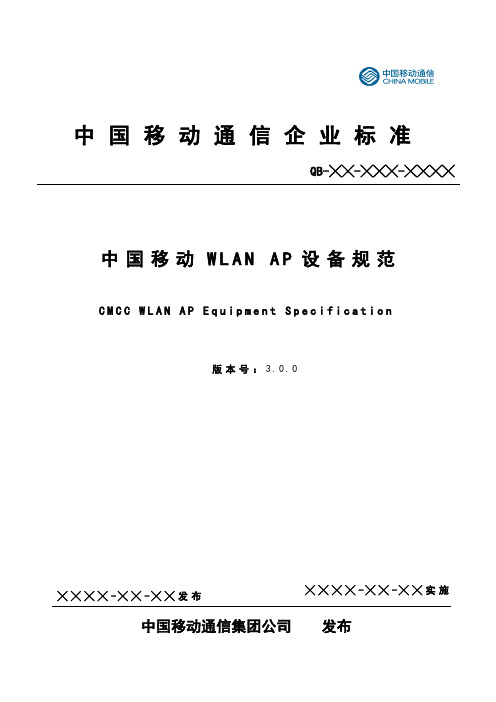

中国移动通信企业标准 中国移动W L A N A P 设备规范 C M C C W L A N A P E q u i p m e n t S p e c i f i c a t i o n 版本号：3.0.0 中国移动通信集团公司 发布QB-╳╳-╳╳╳-╳╳╳╳目录1. 范围 (1)2. 规范性引用文件 (1)3. 术语、定义和缩略语 (3)4. 设备在网络中的位置 (1)5. 功能要求 (1)5.1. 设备及接入地编号支持 (1)5.2. 负载均衡支持能力（仅瘦AP） (1)5.3. 切换支持能力 (1)5.4. 自动频点设置能力（抗干扰） (1)5.5. 功率控制 (2)5.6. IPv4/v6支持能力 (2)5.7. IP地址设置（适用于IPv4及IPv6） (2)5.8. 安全要求 (2)5.9. AC发现方式（仅瘦AP） (3)5.10. 业务转发方式（仅瘦AP） (3)5.11. 上行链路完整性检测功能 (3)5.12. 802.11n功能 (3)5.13. 网络接口 (3)5.14. 支持的协议 (4)5.15. 接入控制 (4)5.16. 用户隔离功能 (4)5.17. 自适应动态速率控制 (5)5.18. VLAN支持能力 (5)5.19. QoS支持能力 (5)5.20. 带宽控制 (5)5.21. 话音准入控制 (5)5.22. 网管功能 (6)5.23. 同步要求 (6)6. 性能及可靠性要求 (6)6.1. 平均无故障工作时间(MTBF) (6)6.2. 吞吐量 (6)6.3. 多用户容量 (7)6.4. 终端切换要求 (7)6.5. 可用性 (7)6.6. 覆盖范围 (7)6.7. 数据速率 (7)7. 接口要求 (8)7.1. WLAN移动终端和AP之间的接口 (8)7.2. AP和AC之间的接口 (9)8. 无线技术要求 (9)8.1. 工作频段和信道 (9)8.2. 发射机射频指标 (10)8.2.1. 发射功率 (10)8.2.2. 发射功率动态范围 (10)8.2.3. 频率容限 (10)8.2.4. EVM (11)8.2.5. 占用带宽 (11)8.2.6. 杂散发射 (11)8.2.7. 频谱模板 (12)8.3. 接收机射频指标 (14)8.3.1. 接收机灵敏度 (14)8.3.2. 接收机最大接收电平 (15)8.3.3. 接收机邻道抑制比 (16)9. 环境要求 (16)9.1. 室内设备 (16)9.1.1. 电源 (16)9.1.2. 接地 (17)9.1.3. 温度 (17)9.1.4. 湿度 (17)9.2. 室外设备 (17)9.2.1. 电源 (17)9.2.2. 安装 (17)9.2.3. 温度 (18)9.2.4. 湿度 (18)9.2.5. 大气压力 (18)9.2.6. 抗风强度要求 (18)9.2.7. 防雷 (18)9.2.8. 接地 (18)9.2.9. 安全性能 (18)9.2.10. 抗震性能 (18)9.2.11. 电磁兼容性能 (18)9.2.12. 过压、过流保护 (19)9.2.13. 防电涌破坏 (19)9.2.14. 绝缘电阻 (19)9.2.15. 防尘要求 (19)9.2.16. 防水要求 (19)9.2.17. 三防要求 (19)10. 编制历史 (19)前言本标准的目的是制定中国移动WLAN AP设备规范。

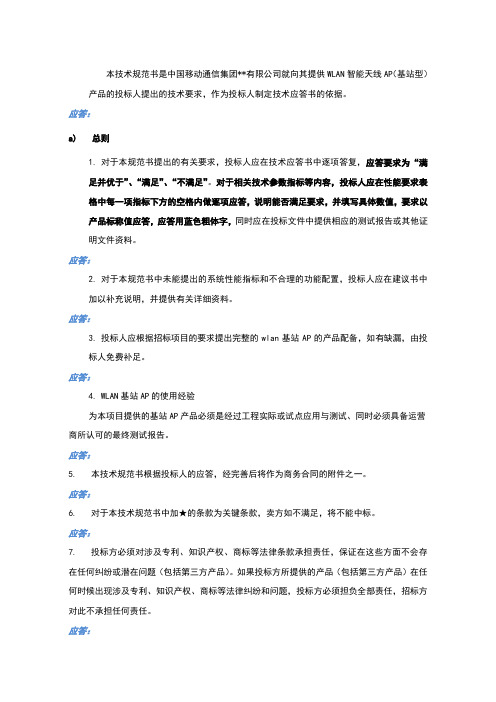

本技术规范书是中国移动通信集团**有限公司就向其提供WLAN智能天线AP（基站型）产品的投标人提出的技术要求，作为投标人制定技术应答书的依据。
应答：a)总则1.对于本规范书提出的有关要求，投标人应在技术应答书中逐项答复，应答要求为“满足并优于”、“满足”、“不满足”。
对于相关技术参数指标等内容，投标人应在性能要求表格中每一项指标下方的空格内做逐项应答，说明能否满足要求，并填写具体数值，要求以产品标称值应答，应答用蓝色粗体字，同时应在投标文件中提供相应的测试报告或其他证明文件资料。
应答：2.对于本规范书中未能提出的系统性能指标和不合理的功能配置，投标人应在建议书中加以补充说明，并提供有关详细资料。
应答：3.投标人应根据招标项目的要求提出完整的wlan基站AP的产品配备，如有缺漏，由投标人免费补足。
应答：4.WLAN基站AP的使用经验为本项目提供的基站AP产品必须是经过工程实际或试点应用与测试、同时必须具备运营商所认可的最终测试报告。
应答：5.本技术规范书根据投标人的应答，经完善后将作为商务合同的附件之一。
应答：6.对于本技术规范书中加★的条款为关键条款，卖方如不满足，将不能中标。
应答：7.投标方必须对涉及专利、知识产权、商标等法律条款承担责任，保证在这些方面不会存在任何纠纷或潜在问题（包括第三方产品）。
如果投标方所提供的产品（包括第三方产品）在任何时候出现涉及专利、知识产权、商标等法律纠纷和问题，投标方必须担负全部责任，招标方对此不承担任何责任。
应答：8.招标方有权在签定最终合同前，根据需要修改本规范书。
规范书的最终解释权在招标方。
应答：b)规范性引用文件1.国标YD 5039-2009 《通信工程建设环境保护技术暂行规定》；应答：2.中国移动QB-A-016-2010《无线局域网（WLAN）AP、AC设备规范》应答：3.YD5068-98 移动通信基站防雷与接地设计规范应答：c)质量管理与保障体系1.投标人应提供有效期内的ISO9000或其他质量保证体系认证文件。
中国移动5G二期工程无线网络工程规书2019年12月目录1总体要求 (3)2工程描述 (3)2.1工程概况 (3)2.2配置要求 (3)2.3分工界面 (6)3本工程供货围 (7)3.1硬件部分 (7)3.2软件部分 (8)3.3服务项目 (9)3.4文件资料 (9)3.5仪表工具 (10)3.6供货能力 (10)3.7工程施工能力 (10)4设备能力与技术要求 (11)4.1通用要求 (11)4.2基站技术要求 (11)4.3天线技术要求 (12)4.4OMC-R技术要求 (12)4.5网络安全要求 (12)4.6工程技术要求 (12)4.7硬件、软件要求 (15)4.8节能减排及绿色包装 (16)5设备安装调试及验收 (16)6技术建议书要求 (17)1总体要求一、本文件是中国移动通信(以下简称甲方)为建设中国移动5G网络二期工程向提供5G无线网设备的公司(以下简称乙方)提出的工程规书。
乙方的设备（包括但不限于设备、板卡、卫星信号天线、光模块、接口、线缆、材料等）须符合本文件提出的技术规和标准，对于本文件未涵盖的容应符合相应的国际、国规标准。
本文件是设备订货的技术文件。
根据本文件，乙方应提出具体的技术建议。
二、乙方在本项目中向甲方提供的全部设备（包括但不限于设备、板卡、卫星信号天线、光模块、接口、线缆、材料等）如果停产，应提前12个月向中国移动提出书面申请，并应针对该设备今后的扩容、坏损件替换、坏损件修复等方面问题提供明确的解决方案。
三、乙方及乙方在本工程实施过程中所涉及的单位应具备国家相关部委颁发的相关资质证书和相应的资质等级要求，并满足《建设工程质量管理条例》、《电信建设管理办法》及其他相关法律、法规中的规定。
四、本期工程不接受OEM产品，乙方需说明其提供的设备是否OEM其他厂商。
五、乙方应积极申请5G设备进网许可证，设备在中国移动入网前，必须具备工信部设备进网许可证。
七、乙方提供的设备和技术解决方案应不存在“知识产权”、“专利”的瑕疵。
WLAN工程施工工艺规范说明中国移动通信集团广东有限公司中山分公司WLAN施工过程中，施工人员应按以下施工规范及工艺进行操作，保证工程质量良好，工艺美观：一、天线安装天线的安装必须牢固、美观、并且不破坏周边整体环境；安装天线质量良好，并应保证天线清洁干净；电梯内的天线固定，必须用膨胀螺栓牢固固定于电梯井壁；安装在金属天花板上的天线，天线与天花板接触面间应加绝缘垫片。
室内天线与馈线连接处需用密封胶布缠绕保护，室外天线与馈线连接需用防水绝缘胶布缠绕保护。
二、馈线布放馈线规格型号、路由走向符合工程设计要求；馈线走线牢固、美观、不得有交叉、扭曲、裂损；弯曲布放时，要求弯曲角保持圆滑，弯曲曲率半径符合规定；馈线线井须为电气管井，不能用风管或水管管井；馈线应尽量避免与强电高压管道和消防管道一起布放；馈线尽量在线井和天花吊顶中布放，并用扎带牢固固定；与设备相连的跳线或馈线应用线码或馈线夹进行牢固固定；馈线的连接头必须牢固安装，接触良好，并做防水密封处理；所有馈线接头无短路、开路现象；馈线实际使用长度与设计长度的正向误差不大于10%；不在机房、线井和天花吊顶中布放的馈线，须套用PVC管，并捆扎固定。
三、五类线布放五类线走线牢固、美观，不得有交叉、扭曲、裂损；弯曲布放时，要求弯曲角保持圆滑，弯曲曲率半径符合规定；五类线的连接头必须牢固安装，接触良好，并做防水密封处理；五类线应避免与强电、高压、消防等管道一起布放；不在机房、线井和天花吊顶中布放的五类线，须套用PVC管，并捆扎固定。
四、电源线布放电源线：主机火线、零线相对应，不能反接；交流供电电缆不小于 2.5mm2，电缆上要贴好标签；电源线要套铁管或PVC 管，电源线应牢固绑扎，走线时应尽可能避开高压管道、消防管道、强腐蚀设备；电源线应连接可靠牢固，电气接触良好，电源线外皮无破损，且接头漏洞不大于2mm。
五、走线管（或槽道）布放加固支撑安装平稳牢固，吊挂垂直整齐；所有走线管布放整齐、美观、转弯处要用转弯接头连接；走线管尽量靠墙布放，并用线码或万用角铁牢固固定；走线管固定间距符合规定，走线不得有交叉和空中飞线现象；若走线管无法靠墙布放，多种线缆走线管可一起走线，并用扎带将其固定；走线管进出口的墙孔应用防水、阻燃材料进行密封。
WLAN工程AP施工技术规范书一、工程规范本文件为中国移动通信集团山东有限公司（以下简称“买方”），向提供WLAN集成服务的厂家（以下简称“集成方”）提出的基本技术要求，作为报价的依据。
相关安装工艺要求参考与信产部颁布的相关规范，包括：1、YD/T5115-2005 移动通信直放站工程设计规范；2、TD 5124-2005 综合布线系统工程施工建立暂行规定3、YD/T5104-2005 900/1800MHZ TDMA数字蜂窝移动通信网工程设计规范4、YD/T5120-2005 无线通信系统室内覆盖工程设计规范5、TZ 019－1995中华人民共和国通信行业标准：《900MHz TDMA 数字公用陆地蜂窝移动通信网技术体制（暂行规定）》。
6、GB 8702-1988中华人民共和国国家标准：《电磁辐射防护规定》。
7、GB/T 50311－2007：中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》。
8、YD 5098-2005中华人民共和国通信行业标准《通信局（站）防雷与接地工程设计规范》；9、QB-D-024-2008中国移动通信企业标准《中国移动WLAN业务总体技术要求》10、QB-D-027-2008中国移动通信企业标准《中国移动WLAN业务设备规范》11、QB-D-028-2008中国移动通信企业标准《中国移动WLAN用户接入流程技术规范（WEB）》12、QB-D-026-2008中国移动通信企业标准《中国移动WLAN业务PORTAL协议规范》13、《中国移动互联网技术体制》。
14、中国移动通信集团公司《中国移动TD-SCDMA试验网技术体制》及相关设备规范；15、中国移动通信集团公司2008年7月编制的《中国移动扩大的TD-SCDMA规模网络技术应用试验网二期工程总体建设方案》；16、中国移动通信集团公司下发的《TD-SCDMA光纤拉远设备应用标准化方案》、《TD-SCDMA室内分布系统改造标准化方案》及《TD-SCDMA基站配套设备配置标准化方案》；二、施工规范下文未涉及到的设备按照同类设备进行施工。
2.1 WLAN无线网施工要求2.1.1安装前准备工作确认设计方案已经批准及核实；编制施工方案及施工组织计划；征得施工场合的业主或物业管理单位的同意，办理必要的证件，可能还要签署一些安全、防火等协议；通过工程勘查，确认施工场地符合施工组织或施工方案的要求。
包括：无强磁、强腐蚀、严重积水等、现场的温度、湿度在设备正常工作的范围内、施工现场可提供电源，包括施工用电和设备用电、传输等配套条件满足要求、防雷保护接地系统已经竣工并验收合格，没有完成前不能对设备进行加电；按设计文件领取准备安装的设备及线缆；确定材料及工具齐全、施工人员到位，并进行必要的安全教育；其次，需要准备好WLAN网络施工常用安装工具及仪表：✧斜口钳✧十字螺丝刀✧美工刀✧活动扳手✧网线钳✧电锤✧万用表✧网线检测仪✧接地电阻测试仪✧人字梯✧其他必要的工具以及WLAN网络工程常用的安装材料：✧防水胶泥✧防水胶带✧扎带✧线槽/线管✧其他必要的材料2.1.2设备安装2.1.2.1机柜（箱）的安装设备安装位置应符合工程设计平面图要求；机柜前后留有足够的空间便于设备的安装、布线以及后期调测和维护；壁挂式机柜（机箱、网络箱）安装时底部距地面距离宜在1.2~1.5米之间；机柜（箱）安装必须符合YD5059-98《通信设备安装抗震设计规范》和工程设计要求；机柜安装位置应与机房内其他设备及走线架（槽）位置匹配；安装完成后将机柜内外擦拭干净。
2.1.2.2室内AP的安装安装AP之前，准确记录AP的MAC地址或其他有效编号；安装场所应干燥、防尘、通风良好，严禁将设备安装在水房等潮湿、易滴漏地点，安装位置附近不得放置易燃品；AP的安装位置便于网线、电源线、馈线的布线，便于维护和更换；AP的安装位置距离地面的高度不应小于1.5米；AP设备安装在弱电井内、墙面时，为防止AP被盗，建议将AP安装高度在2米以上，并在固定架加锁或是将AP安装在专用防盗机箱之中，并保持良好通风，保持工作环境清洁无灰尘。
在安装AP 设备时，要考虑以太网交换机跟AP 之间的距离限制；如果AP 安装位置的四周有特殊设备，如微波炉、无绳电话等干扰源，建议AP 离开此类干扰源3 米；使用自带天线的AP，需要注意天线位置和天线方向性等，AP周围2米内不得有大的金属体阻档。
如果吊顶为石膏板或木质，可将AP安装在吊顶内，但必须做好固定，在附近须留有检修口；室内WLAN AP 设备宜接地，接地点应与连接的交换机连接至同一接地体，或两个不同的接地电位差不应大于1Vr.m.s。
2.1.2.3室内天线的安装若为挂墙式天线，必须牢固安装在墙上，保证天线特性，并且不破坏室内整体环境；若为吸顶式天线，可以固定安装在天花或天花吊顶下，保证天线特性，并且不破坏室内整体环境；如果吊顶为石膏板或木质，可以将天线安装在天花吊顶内，但必须用天线支架对天线做牢固固定,在天线附近须留有检修口。
2.1.2.4室内分布系统相关设备的安装WLAN馈入室内分布系统时，信号馈入位置应符合设计要求；WLAN系统馈入时应按照合路器端口频段标识进行连接；室内分布系统相关器件应牢固安装，布局整齐，不允许悬空放置；设备接头牢固可靠，电气性能良好；设备严禁接触液体，并防止端口进入灰尘；空置的射频端口必须接匹配负载。
2.1.2.5电源AP 设备的供电可以采用网线POE供电和交流电源供电两种方式，一般采用POE供电；要求提供不间断、稳定的电源输入,不满足的应该增加UPS、拉远供电等方式解决；主机电源插板至少有两芯及三芯插座各一个，工作状态时放置于不易触摸到的安全位置，以防触电；电缆要求接触良好,不能有松动现象；交流电压输入要稳定并电压允许波动范围在设备的电压许可波动范围内；交流供电根据实际情况选用合适的供电电缆。
2.1.2.6接地馈线接地每条应用16 mm²的接地线，并要求接地线的弯曲角度大于90 度，曲率半径大于130毫米；接地排必须使用紫铜排，接地排用膨胀螺栓牢固地固定在墙上或用螺栓固定在走线架上；地线应与设备、接地排可靠连接；设备保护地线、工作地线应连接到建筑物的主地线上。
2.1.2.7配套设备的安装配套设备包括配电箱、电表、电源插座和电源保护开关等配套设备的安装位置符合设计方案，必要时同业主协调2.1.2.8室外AP的安装室外安装AP，一般有两种安装方式：a)安装在抱杆上：这种方式便于安装，调试，后期维护也方便，是一种常用的安装方式。
同时在抱杆上安装定向室外天线，并注意以下几点：1、将避雷针焊接在抱杆顶端；2、采用40mm×4mm的扁钢将抱杆与防雷地网相连；3、在楼顶四周有墙裙，且墙的高度不小于1200mm时，将抱杆用膨胀螺钉固定在墙上，然后将定向室外天线用抱杆安装支架固定在抱杆上。
1、在楼顶四周有墙裙，且墙的高度小于1200mm时，将抱杆的一个固定点用膨胀螺钉固定在墙上，另一个固定点与楼面固定，然后将定向室外天线用抱杆安装支架固定在抱杆上。
安装时注意保证抱杆与地面垂直，抱杆和定向室外天线的安装示意图如下：在墙裙上安装抱杆示意图2、在楼顶没有墙裙时，将抱杆用膨胀螺钉垂直固定在楼顶的楼面上或水泥墩上，并用钢丝固定，然后将定向室外天线用抱杆安装支架固定在抱杆上。
在水泥墩上安装抱杆示意图如下：在水泥墩上安装抱杆示意图b)直接固定在建筑外墙上：固定在墙体上的AP稳定安全，不易松动。
称为壁挂式安装。
壁挂式安装流程如下：壁挂式安装示意图如下：螺钉M1×1对于某些特殊场景，可将AP安装在防水箱内。
室外AP安装步骤1－安装固定架1 2 34 5室外AP安装步骤2－固定设备。
根据垂直抱杆或水平抱杆的实际需求，将V型紧固架与安装板用螺钉固定后，再用长螺栓、平垫、弹垫和螺母将固定好的V型紧固架（附带安装板）与另外一个V型紧固架固定在抱杆上。
将设备用螺钉固定在安装板上，如图中虚线和箭头所示，拧紧螺钉。
如下图所示：1、将设备安装到固定支架（竖杆）2、将设备安装到固定支架（横杆）室外AP的安装，需要注意一下几点：1、室外AP设备必须牢固安装在支撑架上,其高度和位置符合设计方案的规定；2、室外AP应避免安装在易积水的位置；3、室外AP设备与馈线之间接头处应采取防水措施，未接线的出线孔应用防水塞封堵；4、如果AP设备放置于防水箱内，箱体要保持通风以利于设备的散热；防水箱应便于工程施工和运行维护，且不影响设备或设施的正常功能；5、进入防水箱的全部线缆需做滴水弯，或采用下走线方式；6、各类支撑件应牢固、安全，横杆水平，竖杆垂直，铁件材料都喷防锈漆等做防氧化处理；7、安装在楼顶屋面的AP，应选择无日光直晒或直晒时间较短的位置，必要时采取相应防护措施。
2.1.2.9室外天线的安装天线主瓣方向不应有明显障碍物；天线实际安装位置、角度、型号应与工程设计要求相符；天线必须使用天线的专用支架，牢固固定，支架做好防雷连接；天线架安装时必须注意与水平面保持垂直；天线与跳线的接头应连接紧固，并用防水胶泥和防水胶布作防尘和防水处理；天线顶端要低于避雷针，且处于45°避雷保护角范围之内；天线标牌应扎在天线端口下方10~20cm 处，标牌朝向应便于识别；对于一些特殊应用场合，可考虑对室外天线进行美化伪装。
2.1.2.10设备防雷避雷针的位置应与AP安装的抱杆分开，将避雷针焊接在专用抱杆顶端，再将抱杆采用40mm×4mm的扁钢与防雷地网相连；安装完成后天线高度需满足信号覆盖需求，AP和天线顶端均需处于避雷针防雷保护角之内；在平原地区，避雷针的保护角小于45°，高山及多雷地区，天线的避雷针保护角要小于30°，且其防雷接地（避雷针等装置的接地）应与机房的保护接地共用一组接地体。
如下图所示：45°防雷保护角避雷针45°45°AP2.1.2.11接地供电设备的正常不带电的金属部分、机柜机箱外壳，避雷器的接地端，均应作保护接地，严禁作接零保护。
AP、天线、馈线必须接地，用16 mm²的接地线与主地排做可靠连接；馈线接地每条应用16 mm²的接地线，并要求接地线的弯曲角度大于90 度，曲率半径大于130毫米；设备保护地线、工作地线应连接到建筑物的主地线。
2.1.3线缆布放2.1.3.1五类双绞线的制作双绞线水晶头的制作有TIA/EIA-568A和TIA/EIA-568B两种标准，线序如下568B：橙白|橙绿白|蓝蓝白|绿棕白|棕568A：绿白|绿橙白|蓝蓝白|橙棕白|棕目前568B标准采用比较普遍，推荐采用双绞线屏蔽层接地才能有效的防止感应雷击损害，需采用屏蔽接地水晶头。
