用于颈椎病筛查的医学图像处理技术

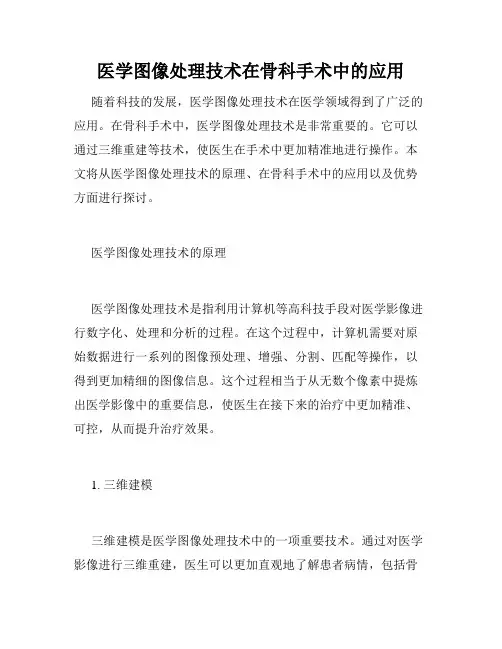

医学图像处理技术在骨科手术中的应用随着科技的发展，医学图像处理技术在医学领域得到了广泛的应用。

在骨科手术中，医学图像处理技术是非常重要的。

它可以通过三维重建等技术，使医生在手术中更加精准地进行操作。

本文将从医学图像处理技术的原理、在骨科手术中的应用以及优势方面进行探讨。

医学图像处理技术的原理医学图像处理技术是指利用计算机等高科技手段对医学影像进行数字化、处理和分析的过程。

在这个过程中，计算机需要对原始数据进行一系列的图像预处理、增强、分割、匹配等操作，以得到更加精细的图像信息。

这个过程相当于从无数个像素中提炼出医学影像中的重要信息，使医生在接下来的治疗中更加精准、可控，从而提升治疗效果。

1. 三维建模三维建模是医学图像处理技术中的一项重要技术。

通过对医学影像进行三维重建，医生可以更加直观地了解患者病情，包括骨骼的形态、关节的结构等等。

在骨科手术中，医生可以利用这些信息进行手术模拟，从而提前评估手术的风险和难度，减小手术风险。

2. 活体定位医学图像处理技术还可以实现手术过程的实时定位。

在手术中，医生需要准确地定位手术区域，避免损伤周围的重要结构。

医学图像处理技术可以通过患者身体的特征信息进行活体定位，同时可以将手术器械与医学影像进行匹配，确保手术的精准性。

3. 手术导航医学图像处理技术可以为医生提供手术导航的功能。

在手术过程中，医生需要根据欲处理区域的具体情况选择合适的手术器械，并且需要进行手术路径规划。

医学图像处理技术可以通过图像的虚拟重建，为医生提供手术路径及器械选择导航；而且如果病人数据制备充分，可以通过虚拟模拟术式让术者事前规划。

医学图像处理技术的优势1. 减少手术风险通过三维建模、活体定位、手术导航等技术，可以有效减少手术风险。

术前三维重建可以让医生在不入体的情况下全面了解病人特征，从而避免手术中无谓的操作；术中活体定位可以让医生对手术器械的使用更为准确，减少手术中损伤周围重要结构的风险；同时，通过手术导航，医生可以更加精准地处理病灶，使治疗过程更为安全、可靠。

直接数字化 X线摄影系统 (DR)检查用于颈椎病诊断的临床价值分析【摘要】：目的分析探讨直接数字化X线摄影系统(DR)检查用于颈椎病诊断的临床价值。

方法选取我院2018年7月~2019年7月收治的70例颈椎病患者作为研究对象为观察组，选取同期70例健康体检者为对照组，均行直接数字化X线摄影检查，对比两组患者的检查结果。

结果观察组齿突与两侧块间距不等宽、齿突与枢椎棘突轴绀不重叠发生率明显高于对照组，两组有统计学差异(P＜0.05)，两组在左右旋转环枢关系反常上无明显差异(P＞0.05)；观察组前屈侧位片中成角位移和水平位移与对照组相比有明显差异(P＜0.05)，两组在侧位片中成角位移和水平位移无明显差异(P＞0.05)。

结论直接数字化X线摄影系统检查是临床颈椎病诊断的主要方法，通过正位片和侧位片的拍摄，能够清晰反映有无骨质增生及椎间隙和椎间孔改变，并可观察颈椎曲度改变，具有较高的临床应用价值。

【关键词】：颈椎病；直接数字化X线摄影系统；诊断价值Clinical value analysis of direct digital Radiography system (DR) in the diagnosis of cervical spondylosis[Abstract] Objective To analyze and discuss the clinical value of direct digital X-ray imaging system (DR) in the diagnosis of cervical spondylosis.Methods 70 patients with cervical spondylosis admitted to our hospital from July 2018 to July 2019 were selected as the study subjects as the observation group, and 70 healthy physical examination subjects were selected as the control group during the same period. All patients underwent direct digital X-ray examination, and the examination results of the two groups were compared.Results the non-overlapping incidence of odontoid and axis spinous cyanosis in theobservation group was significantly higher than that in the control group (P < 0.05), and there was no significant difference between the two groups (P > 0.05).There were significant differences in the angular and horizontal displacements between the observation group and the control group (P < 0.05), while there were no significant differences in the angular and horizontal displacements between the two groups (P > 0.05).Conclusion Direct digital X-ray system examination is the main method for clinical diagnosis of cervical spondylosis. The orthotopic and lateral radiographs can clearly reflect the presence or lack of bone hyperplasia, changes of intervertebral space and foramina, and observe the changes of cervical curvature, which has high clinical application value.【Key words 】: Cervical spondylosis;Direct digital X-ray photography system;Diagnostic value颈椎病是临床骨科的常见病和多发病，由颈椎间盘退行性变引发，导致其解剖结构失稳压迫临近组织，从而引发的一系列症状和体征。

磁共振（MRI）颈椎扫描技术检查前准备:检查前去除患者身上的金属异物（包括Bra），如粘贴膏药需去除。

线圈：头颈联合线圈或脊柱相控阵线圈。

体位：仰卧位，头先进，身体与床体保持一致，使扫描部位尽量靠近主磁场及线圈的中心，膝部用海绵垫垫高，减轻颈椎运动。

双手置于身体两侧，头部用海绵垫固定，注意保护听力。

定位位置：下颌角水平。

常规扫描方位：横断位，矢状位，必要时冠状位。

横断面：BH Calibration Scan，横轴位扫描校准序列如使用相控阵线圈，所有序列需进行扫描校准序列。

中心定于扫描部位的中心位置，层厚8MM，单次采集，如范围不够，可增加层厚。

相控线圈需使用Asset或Pure针对相应的线圈进行校准。

Pure可改善多通道线圈图像的均匀性，SCIC能纠正信号均匀性，Asset可加快扫描速度。

频率编码为前后。

矢状面：SAG T2 FSE，矢状面T2加权序列在横轴位及冠状位上定位，在冠状位上调整角度，使定位线平行于颈髓正中矢状线，在横轴位上调整层面，范围包括颈椎椎体及两侧横突，矢状位上调整FOV中心置于椎体后缘。

扫描范围上至小脑上缘下至Th2水平，需包括整个病变范围。

添加上下饱和带，可减轻血管搏动及脑脊液伪影，添加前饱和带减轻吞咽运动伪影的干扰。

使用流动补偿（FC）、无相位卷积（NPW）、线圈纠正（SCIC、HC）技术。

频率编码为前后。

矢状面：SAG T1 FSE，矢状面T1加权序列复制SAG T2 FSE定位线。

去除上下饱和带，可缩短扫描时间，为了减少扫描时间不添加前饱和带。

使用无相位卷积（NPW）、线圈纠正（SCIC、HC）技术。

频率编码为前后。

矢状面：SAG STIR，矢状面STIR序列复制SAG T2 FSE定位线。

添加上下饱和带，可减轻血管搏动及脑脊液伪影，添加前饱和带减轻吞咽运动伪影的干扰。

使用流动补偿（FC）、无相位卷积（NPW）、线圈纠正（SCIC、HC）技术。

频率编码为前后。

横轴位： AX T2 FSE 横轴面T2加权序列在矢状及冠状面上定位。

IN FOR IGN M DI L T R T M NT 中外医疗中外医疗2008NO.18CHINA FOREI G N MEDICAL T RE ATMENT1颈椎病的普通X 线检查：包括正、侧位和左、右斜位、动力性侧位的检查1.1正位片主要注意：各椎体有无先天融合或半椎体等畸形。

椎体有无病变、骨折及移位等情况；如有脱位注意脱位的程度与方向；椎间隙有无变窄及其狭窄的程度；双侧钩突有无增生及其他异常；棘突是否居中，排列有无异常或侧弯；小关节是否交锁是否过长，有无颈部分性；第7颈椎双侧横突是否过长，有无颈枢关节之咬合、对位，边缘骨折、变位基缺如。

1.2自然侧位片（1）颈椎曲线正常情况下为自然平滑的前弧线，异常情况可出现生理前消失基向后方隆，多见于颈型基根型颈椎病，尤以急性期为甚。

同时应注意由于椎体间关节松动所致的椎体间关节变位。

（2）椎体前阴影在正常情况下，椎体前缘与咽喉及食管后壁之间形的椎体间隙，在侧位片上清晰可见。

颈4、5以上椎体前阴影的矢状径不超过4mm ，颈5以下现不超过13mm ，当患者发生颈椎骨折、脱位等损伤时，此阴影明显增宽，尤其是某些骨骼无异常所见的颈椎过伸性损伤。

此阴影增宽有助于诊断。

（3）椎间隙改变正常情况下，椎体前缘椎间隙间距平均为3.3～4.3mm ，后缘间距1.62～2.18mm 。

如发生髓核退变，在早期由于韧松动可显示椎间隙前方反而增宽，但此后即变窄，并随着病变的进展而日益明显。

椎间隙愈窄，椎管也随之变窄。

（4）骨赘椎体靠近椎间隙前后缘可出现骨赘，以颈4、5、颈5、6和颈6、7处多发。

骨赘形态各异，但以唇状多见。

注意与后纵韧钙化相区别，两者亦可相延续或混为一体。

（5）测量椎体与椎管矢状径：第一、椎体矢状径：自椎体前缘中点至椎体后缘连线的垂直线，其大小视椎节不同而异，正常人在颈4~7段约为18～22mm 。

第二、椎管矢状径：为椎体后缘中点到椎板连线中点的最短距离。

正常人颈4~7约为15～18mm ，而颈1～3明显为宽，约为17～22mm 。

医学影像学中的图像处理技术随着科学技术的不断发展和进步，人们对于疾病的诊断和治疗要求也越来越高。

医学影像学作为现代医学中的一个重要分支，已经成为现代医学中不可或缺的一部分。

医学影像学不仅为医生提供了更多的诊断手段，而且为病人的治疗方案制定和治疗效果评估提供了重要的依据。

而图像处理技术在医学影像学中的应用，则进一步提高了医生对影像信息的解释、分析和利用的效率。

一、医学影像学中的图像处理技术简介医学影像学中的图像处理技术是指利用计算机技术对原始医学影像进行数字化、分析、处理和展示的技术手段。

图像处理技术主要包括数字图像处理、图像分析、特征提取、图像增强、三维重建、医学图像配准、图像分类识别等。

数字图像处理将图片转化成一组数字信号，对于这组数字信号进行处理和分析，可以得到医学影像的各种信息。

图像分析是对医学影像进行分析和识别，以帮助医生诊断和治疗疾病。

特征提取是指从医学影像中提取出相关的信息，为后续图像分析和治疗提供依据。

图像增强是指利用图像处理技术使得影像的质量更加清晰、准确，以帮助医生诊断和治疗。

二、医学影像图像处理技术的应用1、医学影像的数字化数字化是医学影像中最基本也是最重要的处理技术，是将医学影像采集的过程进行数字化，这样就可以利用计算机进行存储、传输、处理等操作。

数字化是实现其他图像处理技术的前提，也是医学影像学的数字化发展的起点。

2、医学图像的增强处理医学图像增强技术主要是为了让影像中更多的信息有效地被提取和利用。

例如，超声影像常常因为病人体壁膜的吸收和衰减而导致图像质量较差，这时候就可以使用增强技术对影像进行处理，让医生更容易诊断和治疗。

3、三维重建三维重建是指将医学影像处理成三维模型，使医生对人体器官的内部结构有更加具体和真切的认识。

例如，在骨科医生的手术之前，医生可以对拍摄的骨科影像进行三维重建，以了解患者骨骼的情况，确定手术路径和手术方案，以保证手术的效果和成功率。

4、医学图像配准医学图像配准技术是将不同时间和不同成像方式的影像进行对齐，从而帮助医生更加准确地诊断和治疗疾病。

颈椎病患者的颈椎CT与MRI检查解读颈椎病是一种常见的疾病，常见症状包括颈部疼痛、颈部僵硬、头昏眼花等。

为了确诊和评估颈椎病的病情及其影响范围，医生通常会建议进行颈椎CT或MRI检查。

本文将对颈椎CT与MRI检查的解读进行详细介绍。

一、颈椎CT检查解读颈椎CT（Computed Tomography）是一种通过X光成像技术来生成颈椎横断面图像的检查方法。

在进行颈椎CT检查时，患者需要平躺在检查床上，配合呼吸指导，并保持颈椎处于放松状态。

通过扫描仪器的旋转探测器对颈椎进行逐层扫描，从而获取具有高分辨率的横断面图像。

在颈椎CT图像解读中，医生会针对以下几个方面进行评估：1. 颈椎骨结构：通过颈椎CT图像，可以清晰观察颈椎骨结构的形态和密度。

正常情况下，颈椎骨结构整齐、密度均匀。

而在颈椎病变的情况下，可能出现骨质增生、骨质疏松等异常现象。

2. 椎间盘状态：颈椎CT图像可以帮助医生评估椎间盘的状态。

正常情况下，椎间盘均匀，具有适当的间隙。

而颈椎病患者可能出现椎间盘突出、退化等异常现象。

3. 神经根受压情况：颈椎CT图像可以显示神经根的位置和受压情况。

当颈椎椎间盘突出或骨质增生等问题存在时，可能会导致神经根受压，出现相应的症状。

二、颈椎MRI检查解读颈椎MRI（Magnetic Resonance Imaging）是一种通过磁共振成像技术来生成颈椎横断面图像的检查方法。

与颈椎CT不同，颈椎MRI 采用的是磁场和无线电波的组合，不使用X射线，并且图像分辨率更高。

在进行颈椎MRI检查时，患者同样需要平躺在检查床上，保持颈椎处于放松状态。

通过磁共振仪器产生的磁场和无线电波，从而获取高清晰度的颈椎横断面图像。

颈椎MRI图像解读主要关注以下几个方面：1. 骨骼结构：颈椎MRI图像可以清晰地显示颈椎的骨骼结构。

与CT检查类似，医生可以观察颈椎的排列和形态，以判断是否存在异常。

2. 椎间盘状态：颈椎MRI图像可以提供更详细的椎间盘信息。
