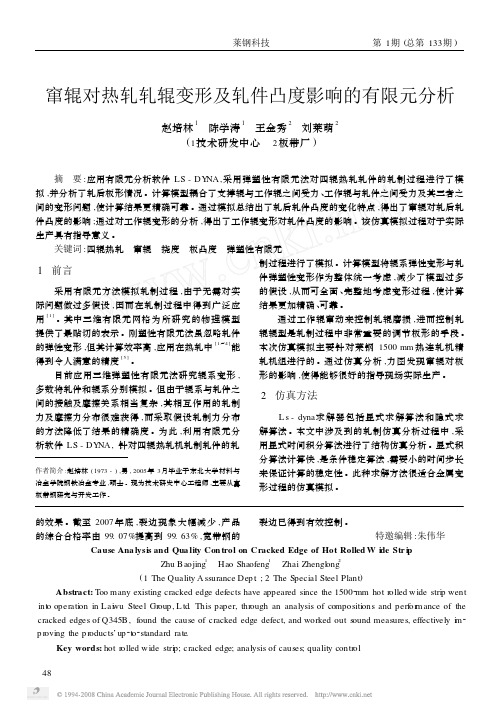

窜辊对热轧轧辊变形及轧件凸度影响的有限元分析赵培林1 陈学涛1 王金秀2 刘莱萌2(1技术研发中心 2板带厂) 摘 要:应用有限元分析软件LS-DY NA,采用弹塑性有限元法对四辊热轧轧件的轧制过程进行了模拟,并分析了轧后板形情况。
计算模型耦合了支撑辊与工作辊之间受力、工作辊与轧件之间受力及其三者之间的变形问题,使计算结果更精确可靠。
通过模拟总结出了轧后轧件凸度的变化特点,得出了窜辊对轧后轧件凸度的影响;通过对工作辊变形的分析,得出了工作辊变形对轧件凸度的影响。
该仿真模拟过程对于实际生产具有指导意义。
关键词:四辊热轧 窜辊 挠度 板凸度 弹塑性有限元1 前言采用有限元方法模拟轧制过程,由于无需对实际问题做过多假设,因而在轧制过程中得到广泛应用[1]。
