二次元影像测量仪的常见故障及日常维修

影像测量仪的常见故障介绍影像测量仪是一种非常重要的测量工具，广泛应用于生产和科研领域中，但随着使用时间的增加和使用环境的变化，影像测量仪也会出现各种故障，影响到测量的准确性和精度。

本文将介绍影像测量仪常见的故障及解决方法，以帮助用户更好地了解和使用影像测量仪。

1. 光源故障影像测量仪通常采用冷光源，它的寿命较长，但仍然存在故障的可能性。

光源故障通常表现为：测量结果不准确，测量图像过暗或过亮，出现闪烁或颤动等。

此时，用户需先检查灯泡是否损坏或松动，如未发现问题，可以尝试更换灯管或重新连接电源进行排除。

2. 坐标轴运动不稳定影像测量仪需要在x、y、z三个坐标轴上精确移动，因此坐标轴的运动稳定性十分重要。

如果发现坐标轴移动不稳定或出现卡滞，可能是导轨齿轮损坏，电控板故障，或者是灰尘积累等造成的。

此时用户可将导轨加油或清洁，检查齿轮与电机连接是否稳固，如有必要更换配件或更换电控板。

3. 仪器校准偏差影像测量仪在使用前需要进行仪器校准，如果校准不准确，就会出现测量偏差的问题，甚至是无法测量的情况。

常见的造成校准误差的原因有：基准板未水平或有杂物，传感器位置不正确，光源太暗或影响区域太小等。

针对这些问题，用户应当检查基准板是否水平并清洁，重新调整传感器位置和光源亮度，确保测量精度。

4. 系统软件操作问题影像测量仪通常需要使用特定的测量软件进行操作，但软件使用不当或软件本身存在漏洞也可能导致故障。

比如软件界面无法显示、程序运行缓慢、导入数据出现问题等，此时用户可尝试重新启动软件或系统，并升级最新版本的软件，或者联系相关技术支持进行故障排除。

5. 其他问题除了上述几种常见的故障外，影像测量仪还可能存在其他问题，比如镜头污渍、加热系统故障、电源故障等等。

针对这些问题，用户需要根据具体情况进行排查和维护。

综上所述，影像测量仪在使用中难免会出现各种故障影响测量准确性，但通过了解常见故障并采取相应的解决方法，可以有效避免和减少故障对测量结果的影响。

测量仪器在使用中出现的常见故障与排除随着科学技术的发展，测量仪器在各个领域的应用越来越广泛。

然而，由于复杂的工作原理和长时间的运行，这些仪器也会出现一些常见故障。

本文将针对测量仪器在使用中常见的故障进行分析，并提供相应的故障排除方法。

一、电源故障电源故障是测量仪器常见的故障之一。

可能导致电源故障的原因有：电压波动、电线连接不良、电池电量不足等。

当测量仪器无法正常开机或急剧断电时，首先应检查电源连接是否牢固，确保电源线连接正常，电源开关是否处于开启状态。

如此仍无法解决，可以考虑更换电源线或电池。

二、传感器异常传感器是测量仪器中非常重要的组成部分，用于获取所需的待测量物理量的信息。

传感器异常可能导致测量结果不准确或无法测量。

在遇到这种情况时，应首先检查传感器的连接是否牢固，是否有脏污或损坏。

如果有，可以用清洁剂进行清洗或更换传感器。

此外，如果传感器灵敏度太高或太低，也会导致测量误差。

可以根据需要调整传感器的灵敏度。

三、显示屏问题显示屏问题是测量仪器中常见的故障之一。

当显示屏出现模糊、闪烁或出现乱码等情况时，可以首先尝试调整背光亮度。

如果问题仍然存在，可以尝试校正显示屏。

具体的校正方法可能因仪器型号而异，可以参考使用手册或联系售后服务人员进行指导。

四、数据传输故障数据传输故障是指测量仪器在与其他设备进行数据交互时出现的问题。

这可能包括测量数据无法传输、传输速度过慢或传输中断等情况。

首先，应检查数据线连接是否牢固，并尝试更换数据线。

如果问题仍然存在，可以尝试重新安装或更新测量仪器的驱动程序。

此外，对于无线传输，应确保测量仪器与接收设备之间的距离在有效范围内，避免干扰源的存在。

五、校准问题校准是保证测量仪器准确性的重要步骤，然而，由于环境变化或仪器长时间使用，校准可能变得不准确。

在出现测量误差较大的情况时，可以尝试重新校准测量仪器。

校准方法可能因仪器型号而异，可以参考使用手册或联系售后服务人员进行指导。

此外，定期的校准维护也是保证测量仪器正常工作的重要环节，应定期进行校准以确保准确性。

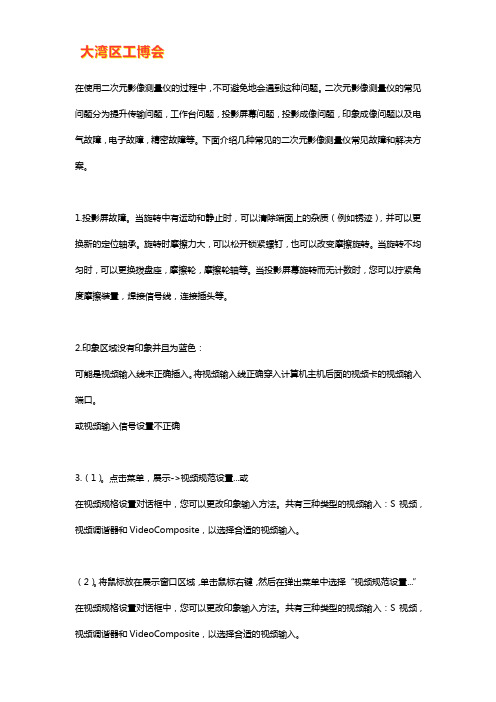

在使用二次元影像测量仪的过程中，不可避免地会遇到这种问题。

二次元影像测量仪的常见问题分为提升传输问题，工作台问题，投影屏幕问题，投影成像问题，印象成像问题以及电气故障，电子故障，精密故障等。

下面介绍几种常见的二次元影像测量仪常见故障和解决方案。

1.投影屏故障。

当旋转中有运动和静止时，可以清除端面上的杂质（例如锈迹），并可以更换新的定位轴承。

旋转时摩擦力大，可以松开锁紧螺钉，也可以改变摩擦旋转。

当旋转不均匀时，可以更换拨盘座，摩擦轮，摩擦轮轴等。

当投影屏幕旋转而无计数时，您可以拧紧角度摩擦装置，焊接信号线，连接插头等。

2.印象区域没有印象并且为蓝色：可能是视频输入线未正确插入。

将视频输入线正确穿入计算机主机后面的视频卡的视频输入端口。

或视频输入信号设置不正确3.（1）。

点击菜单，展示->视频规范设置...或在视频规格设置对话框中，您可以更改印象输入方法。

共有三种类型的视频输入：S视频，视频调谐器和VideoComposite，以选择合适的视频输入。

（2）。

将鼠标放在展示窗口区域，单击鼠标右键，然后在弹出菜单中选择“视频规范设置...”在视频规格设置对话框中，您可以更改印象输入方法。

共有三种类型的视频输入：S视频，视频调谐器和VideoComposite，以选择合适的视频输入。

4.电子故障。

如果配电箱的按钮出现故障，您可以随时清洁系统并更换面罩；如果轴不计数，则可以更换滑块或OP板或整个标尺，重新连接信号线，然后更换主板。

如果数码管没有冲程，则需要更换或维修。

5.在二维压痕测量仪的数据区中异常计数原因可能是RS232或光栅尺信号线连接不良。

拔下RS232信号线和光栅尺信号线，然后重新插入。

或系统设置不正确，导致不进行计数。

按照手册正确设置各轴的线性补偿值；通常，计数异常的原因有很多，例如信号线接触不良或系统设置不正确。

（1）.拔下光栅尺的信号线，然后重新插入（2）.输入系统设置，菜单->系统->系统设置，打开显示参数设置对话框，并根据说明设置各轴的分辨率；（3）.输入系统设置，菜单->系统->系统设置，打开显示参数设置对话框，根据各轴的分辨率选择正确的小数点。

影像测量仪的常见故障介绍影像测量仪是一种用于测量物体尺寸、形状和位置等信息的高精度测量仪器。

其具有测量速度快、高精度、易用性好等优点，被广泛应用于制造业、汽车制造、航天航空等各个领域。

然而，在使用影像测量仪的过程中，有时会遇到各种故障，对正常的测量工作造成一定的影响。

本篇文章将介绍一些常见的影像测量仪故障。

1. 影像测量仪测量精度降低影像测量仪的测量精度受到许多因素的影响，如环境温度、湿度、光照、反射率等。

如果这些因素发生变化，将会影响影像测量仪的测量精度。

另外，影像测量仪长时间运转后也可能因为镜头污染或机械部件磨损等因素，导致测量精度降低。

因此，在使用影像测量仪时，应注意环境因素的变化，及时对设备进行维护，以确保其测量精度。

2. 影像测量仪测量结果偏差较大影像测量仪的测量结果有可能与实际尺寸存在一定的偏差。

这主要是由于设备精度、环境因素、测量方法等原因引起。

当影像测量仪测量结果偏差较大时，应注意以下几点：•确认测量设备的精度是否足够•确认环境因素是否稳定•确认测量方法是否正确，例如选用正确的测量工具和方法•进行多次测量，排除异常结果3. 影像测量仪画面不清晰当影像测量仪的画面出现模糊、不清晰的情况时，一般由以下原因引起：•镜头被污染，需要进行清洗•光源因素影响，需要加强光源亮度•设备电缆连接不良，需要重新连接4. 影像测量仪无法启动或异常停机当影像测量仪无法启动或异常停机时，可能是由以下原因引起：•电源短路或电源故障•设备连接异常•设备固件异常•设备冷却不良，导致设备过热•计算机系统异常当出现这种情况时，建议先检查设备连接状态，再考虑其他可能的故障。

5. 影像测量仪数据处理速度慢影像测量仪的数据处理速度可能会受到计算机性能、存储设备、数据传输等因素的影响。

如果数据处理速度较慢，可能会降低设备的工作效率。

此时，建议考虑更新计算机设备、增加存储容量、优化数据传输等方法来提升数据处理速度。

总结影像测量仪是一种高精度测量仪器，但在使用过程中，可能会遇到不同的故障。

影像测量仪的常见故障及原因影像测量仪是一种在工业制造、材料科学、医学工程等领域广泛应用的精密测量设备。

由于其高度精确的测量和成像功能，常常作为生产、研究和教育中使用的关键工具。

但是，像所有现代设备一样，影像测量仪也可能会出现故障。

在本文中，我们将探讨影像测量仪可能出现的常见故障及其可能的原因。

1.测量结果不准确影像测量仪的一项核心功能是精确测量，因此如果测量结果不准确，这会成为一个常见的故障。

可能的原因1.光源：影响测量结果的最常见原因之一是光源。

如果光源不足或过于强烈，测量结果可能会出现误差。

2.对比度：影像测量仪测量过程中需要考虑对比度的影响。

如果对比度不够高，测量结果可能会不准确。

3.最佳对焦距离：影像测量仪测量时，焦距是很重要的。

如果选择的焦距不正确，测量结果可能会不准确。

4.相机校正：如果相机设置不正确，也可能会导致测量结果不准确。

解决方法1.光源：保证光源稳定性和强度均匀性。

2.对比度：尽量选取黑白对比度较高的物品。

3.最佳对焦距离：调整焦距，以获得最佳效果。

4.相机校正：确保相机设置正确。

2.相机无法识别探头当影像测量仪的相机无法正常识别探头时，设备会发出故障警报声并停止工作。

可能的原因1.探头偏差：当探头不在相机镜头正中时，会导致相机无法识别探头。

2.设备故障：如果相机传感器或探头元件出现故障，也可能导致相机无法识别探头。

3.物件状况：如果物件状态不好或太过于闪亮，也可能会导致相机无法识别探头。

解决方法1.探头偏差：仔细调整探头的位置，确保其在相机镜头中心。

2.设备故障：联系维修人员进行检修和维修。

3.物件状况：更换物体的位置或调整摄像机的拍摄角度，以改变物体在影像测量仪中的视线。

3. 相机无法捕捉影像当相机无法捕捉显着的影像时，设备可能会停止工作。

可能的原因1.相机设置：如果相机设置不正确，可能会导致相机无法捕捉图片。

2.光源：如果光源强度不足或过于强烈，相机可能会无法捕捉影像。

影像测量仪图像不显示黑屏等问题改怎么处理？如果我们常用的二次元影像测量仪等精密仪器出现问题和故障时，我们可以先自己进行排查和解决。

如果自己解决不了，在返回购买仪器的厂家进行维修或者联系厂家的技术人员上门维修。

亿辉光电是一家精密仪器制造厂家，专业生产影像测量仪等仪器多年。

接着我就和大家分享下如果影像测量仪等仪器出现图像不显示,蓝屏,黑屏问题该怎么处理。

首先我们应该排查时候软件出现故障。

接通机台电源开关，调节好上下光源。

打开测量软件，选择“影像处理”菜单，选择“影像来源设置”，输入密码。

在选择框中，选“S-Video”选项,确定退出。

在Windows桌面上，右键单击“我的电脑”在弹出的菜单中选择“属性”，在系统属性中选择“硬件”，单击“设备管理器”按钮。

展开“声音、视频和游戏控制器”，查看“VideoMate TV Captrue”,“VideoMate TV Tuner”驱动文件是否存在。

如果这两个文件存在，需检查硬件问题。

硬件故障排除。

检查连接电脑主机上和仪器的视频信号线连接是否牢固,（此线一端为S 端子接头，一端为A V接头）或更换试之。

请将仪器机台Z轴立柱上的金属外壳上的镙钉拆卸，拿下Z轴金属立柱上外壳，检查连接镜头上面的CCD摄影机接线，一条12V DC IN 输入电压，一条为BNC金属接头VIDEO OUT的信号输出线。

在接通电源的情况下，检查摄影机上面的小电源信号批示灯是否亮。

如果是影像仪视窗屏出现蓝屏：可能是：影像线可能没插好；CCD图像传感器可能没供电；控制盒电源可能没打开等。

或者是视频输入信号设置模式不正确。

CCD是一种半导体器件，能够把光学影像转化为数字信号。

而影像仪视窗与工作台运动方向相反：可以将CCD图像传感器装反180度即可。

影像测量仪的数据区计数出现异常：最有可能是RS232或光栅尺信号线联接不好导致的故障，则需取下RS232信号线和光栅尺信号线，并重新插上就可以了。

也有可能是系统设置不正确导致故障，只要按照说明书的方法设置各数轴的线性补偿值，就可以轻松完成。

⼆次元影像仪常见故障以及相关的解决⽅法⼴⼤客户需求。

第⼀种问题：影像区域内没有影像，呈现蓝⾊显⽰ 1、可能是视频输⼊线没有插好，将视频输⼊线正确的插⼊电脑主机后视频卡的⼀个视频输⼊⼝。

2、可能是视频输⼊信号设置模式不正确。

正确的设置⽅法： A、点菜单，影像 ->视频标准设置…或 B、将⿏标放在影像窗⼝区，点⿏标右键在弹出的菜单⾥选择”视频标准设置…” 在打开视频标准设置对话框，更改影像输⼊⽅式，视频输⼊有三种S-Video, Video Tuner, VideoComposite选择合适的。

第⼆种问题：⼆次元影像区域内没有影像，呈现灰⾊显⽰ 1、最有可能是视频捕捉卡没装好，正常关闭电脑和仪器，然后⼀定要拔下电源插头，然后打开主机箱，取下视频捕捉卡，并重新插⼀次，确认插好后再启动计算机。

如果换了插槽要重新安装影像仪的驱动程序。

2、也有可能是视频捕捉卡驱动程序未安装好，按说明书中的安装驱动程序的⽅法重装视频卡驱动程序。

3、可能是视频捕捉卡参数设置不正确，⿏标点击菜单影像—>影像视频设置…或者在影像显⽰区点⿏标右键，在弹出的菜单中选择影像视频设置…，弹出影像设置对话框。

设置正确的亮度、对⽐度等参数。

第三种问题：影像测量仪的数据区计数出现异常 1、最有可能是RS232或光栅尺信号线联接不好导致的故障，取下RS232信号线和光栅尺信号线，重新插上。

2、也有可能系统设置不正确导致故障，按说明书的⽅法设置各数轴的线性补偿值； 第四种问题：⼆次元影像仪的Z轴⽆法调焦 1、可能是固定螺丝锁住，只需将⽴柱上的固定螺丝松开即可。

2、再有可能是马达驱动器坏，这时需要联系供货商修理。

二次元、三次元操作指导及故障诊断方法二次元影像测量仪跟三次元测量机都是用来测量数据用的，下面先对二次元、三次元的操作进行简单的介绍：二次元影像测量仪、三次元测量机操作指导影像式FV-4030.3020.2010等三款全自动测量版三次元测量机1：CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）三次元测量机2：CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel生成统计报表。

三次元测量机3：SPC数据转换（制程能力分析）：能将测量之数据输出至Excel 进行分析。

QSmart SPC软件三次元测量机4：AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重叠进行对比，从而找出工件和工程制图的区别。

三次元测量机5、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。

三次元测量机6：自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。

三次元测量机7：自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。

三次元测量机8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。

三次元测量机9：JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重迭对比。

三次元测量机10：乌瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。

三次元测量机11：在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。

三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。

再以标准的圆和影像中的工件作重叠对比，从而找到工件与标准图形之间的误差。

三次元测量机13、自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差。
