引言概述:钻孔灌注桩是现代建筑工程中常用的一种基坑支护和土木工程中使用的地基处理方法。
为了确保钻孔灌注桩的质量和稳定性,需要采取一系列的质量控制措施。
本文将从桩身质量、混凝土灌注、钻孔施工、钢筋布置和质量检测等五个大点阐述钻孔灌注桩的质量控制措施。
正文内容:一、桩身质量控制1. 桩身材料选择:根据工程的特点和要求,选择适当的桩身材料,如普通混凝土、高性能混凝土等,确保桩身的强度和稳定性。
2. 桩身配筋:根据设计要求,在施工前正确布置桩身的配筋,保证桩身的受力性能和稳定性。
3. 桩身施工过程监控:在桩身施工过程中,严格按照施工方案进行施工,监控施工质量,避免施工不平整、错芯、沉降等问题。
二、混凝土灌注控制1. 混凝土配比设计:根据设计要求和施工环境,合理设计混凝土的配比,保证混凝土的强度和流动性,提高灌注效果。
2. 混凝土搅拌和灌注过程控制:在搅拌和灌注混凝土的过程中,控制搅拌时间、搅拌速度和灌注速度,确保混凝土的均匀性和灌注质量。
3. 混凝土养护:在混凝土灌注后,及时进行养护措施,维护混凝土的湿润和温度,避免开裂和强度不足等问题。
三、钻孔施工质量控制1. 钻孔机选择和使用:选择适合工程要求的钻孔机,保证钻孔的直径、深度和倾斜度等符合设计要求,避免钻孔的偏心和质量不稳定。
2. 钻孔桩底清理:在钻孔完成后,及时清理钻孔底部的杂质和浮土,确保桩身与地层的紧密接触,提高灌注效果。
3. 钻孔墙壁加固:根据地层情况,在钻孔过程中,及时采取加固措施,防止孔壁坍塌或坍塌过度,影响灌注质量和整体稳定性。
四、钢筋布置控制1. 钢筋的选择和质量检测:选择符合国家标准要求的钢筋,进行钢筋的质量检测,保证钢筋的强度和韧性。
2. 钢筋的布置设计:根据设计要求,合理设计钢筋的布置方案,保证钢筋的受力性能和桩身的稳定性。
3. 钢筋的固定和焊接:在钢筋布置过程中,严格按照设计要求进行钢筋的固定和焊接,确保钢筋的位置准确和连接可靠。
.钻孔灌注桩施工技术及质量控制措施.本文着重介绍了钻孔灌注桩在各类土木工程中广泛应用,具有抗震性好、承载力大、施工噪音小、可以解决特殊地基沉载力等诸多优点。
目前在国内地基基础工程领域中钻孔灌注桩基础已占领了重要地位,但灌注桩地下施工不可估计因素多,施工工艺比较繁琐,工程质量较难控制;桩基施工既有机械操作,又有钢筋加工、混凝土拌制和灌注等多种工作,工序种类繁多,影响因素多,水下混凝土施工要求严格,稍有不慎,就可能浮现孔底沉泥、缩颈、夹渣、断桩等质量事故,因此,施工中从测量放样开始,每道工序、每一个环节都必须严格监管。
要确保钻孔灌注桩施工质量,首先要有一套完善的施工技术和措施来保证,编制详细且符合施工现场实际,具有针对性的施工组织设计;其次是有一支丰富经验和过硬技术的施工管理团队,加强过程质量验收和控制,采取有效措施,严把施工质量。
由于钻孔灌注桩施工的隐蔽性和不可预见性,施工工艺复杂,质量较难控制,文章以中国杭州人寿大厦桩基工程为实例,结合钻孔灌注桩采用的正、反循环施工工艺和技术措施特点,详细分析和论述了施工工艺技术及质量控制要点。
1、钻孔灌注桩2、施工工艺3、技术措施4、质量控制一、前言 (1)二、正、反循环回转钻进施工工艺 (4)(一)正循环回转钻进施工工艺技术措施 (2)(二)反循环回转钻进施工工艺 (5)三、水下砼灌注施工工艺措施 (9)(一)钢筋笼制作 (9)(二)水下砼灌注 (9)四、钻孔灌注桩施工质量控制措施 (12)(一)桩位定位 (12)(二)成孔 (12)(三)钢筋笼 (13)(四)混凝土灌注 (13)五、钻孔灌注桩质量通病、主要原因分析和预防及处理办法 (14)(一) 桩基偏位 (14)(二) 缩径 (14)(三)坍孔 (14)(四)钢筋笼上浮 (15)(五)孔斜 (15)(六)断桩 (15)(七) 孔底沉渣过厚 (16)(八)桩身混凝土离析 (17)(九) 堵管、埋管 (17)六、结论 (18)致谢 (19)参考文献 (20)现在钻孔灌注桩在工程被普便使用,特殊是在高层建造的基础施工中,因其在同等地质条件下,可通过加大桩端的接触面,大幅提高桩的承载力,相应地可大幅减少工作量,降低工程成本而被逐步推广应用。
钻孔灌注桩质量控制钻孔灌注桩是一种重要的地基处理方法,广泛应用于建筑工程中。
它通过在地下形成钢筋混凝土桩体,能够增加地基的承载能力、改善地基的稳定性。
然而,为了确保钻孔灌注桩的质量,必须进行合理的质量控制措施。
一、材料控制钻孔灌注桩材料主要包括水泥、砂石和钢筋。
在施工过程中,必须控制这些原材料的质量。
首先,水泥的品种和标号应符合规定,其含水率应控制在合理范围内。
其次,在砂石的选用上,应严格按照设计要求进行筛选,确保砂石的粒度符合规定。
另外,钢筋的直径、强度和锚固长度等也需要经过严格的质量控制。
二、施工工艺控制在进行钻孔灌注桩施工的过程中,施工工艺控制是关键。
首先,钻机的稳定性和操控性需要得到保证。
稳定的钻机能够确保孔径的正确度和垂直度,而良好的操控性则能够提高施工效率。
其次,桩孔的清洁度和土体的质量控制也是非常重要的。
必须保证桩孔内无杂物和水分,土体应符合设计要求的承载力和稠度。
最后,在浆液的配比和注入过程中,需要严格按照设计要求进行控制,确保浆液的均匀性和充实度。
三、桩身质量控制桩身质量控制是钻孔灌注桩质量控制的重点。
在灌注过程中,必须保证钻机的下降速度和施工速度稳定。
过快的下降速度容易导致桩身变形,过快的施工速度则会降低灌注质量。
另外,注桩过程中要注意控制灌注压力和灌注速度,避免桩内空隙和气体。
此外,在灌注完毕后,需要进行桩身的检测。
包括垂直度、截面尺寸和索力等参数的检测,确保桩身的质量达到设计要求。
四、桩顶处理控制钻孔灌注桩顶的处理非常重要。
在施工过程中,必须注意桩顶的平整度和高程控制。
桩顶的平整度影响着后续结构的施工和连接,高程控制则直接影响着建筑物的承载能力。
因此,必须在施工过程中密切关注桩顶的处理情况,确保其质量符合设计要求。
履带式钻机验收控制表1. 引言本文档旨在提供一份履带式钻机验收控制表,以确保钻机的质量和性能符合要求。
该控制表适用于履带式钻机的验收过程,包括机械、电气和安全方面的检查。
2. 验收项目2.1 机械性能- 钻机外观检查:检查钻机外观是否完好,无明显损坏或缺陷。
- 钻机操作检查:进行钻机各项操作,包括升降、旋转、推拉等,确保操作灵活顺畅。
- 钻机钻孔能力检测:进行一定深度的钻孔测试,验证钻机的钻孔能力是否符合要求。
- 钻机工作稳定性检测:在不同工况下测试钻机的工作稳定性,包括地面坡度、土壤类型等。
2.2 电气性能- 电气线路检查:检查钻机电气线路连接是否正确,无短路或接触不良现象。
- 控制系统功能测试:测试钻机控制系统的各项功能是否正常,如启动、停止、转速调节等。
- 安全保护装置测试:测试钻机的安全保护装置是否齐全并正常工作,如紧急停机按钮、限位开关等。
2.3 安全性能- 安全标识检查:检查钻机上的安全标识是否齐全清晰可见。
- 紧急停机测试:测试钻机的紧急停机功能是否正常,是否能够迅速切断电源。
- 环境保护检查:检查钻机是否符合环境保护要求,如噪音、振动、废水等。
3. 验收标准以上验收项目中,钻机的各项性能和功能均应符合相关的国家标准或规范要求。
对于每个验收项目,可以设定具体的合格标准,如最大允许偏差值、最小工作要求等。
4. 验收记录和报告对于每次钻机验收,应制定相应的验收记录和报告。
验收记录应包括验收日期、验收人员、验收项目、验收结果等信息。
验收报告应对钻机的质量和性能进行评估,并提出改进建议或意见。
5. 验收流程履带式钻机的验收流程应包括以下步骤:1. 准备验收设备和工具。
2. 按照控制表逐项进行验收检查。
3. 记录验收结果并制作验收报告。
4. 根据验收报告评估钻机的质量和性能。
5. 提出改进建议或意见。
6. 验收责任钻机的验收工作由指定的验收人员进行,验收人员应具备相关的机械和电气知识,并熟悉钻机的使用和验收要求。
钻孔灌注桩质量控制钻孔灌注桩是土木工程中常用的桩基类型之一,其质量控制对于保证工程结构的稳定和安全至关重要。
本文将介绍钻孔灌注桩的质量控制方法和步骤。
一、检查钻孔质量钻孔是钻孔灌注桩建设的首要环节,需要确保钻孔的质量符合要求。
实施以下控制措施来保证钻孔质量:1. 钻孔尺寸控制:严格按照设计要求的孔径和孔深进行钻孔,通过实施定向钻孔来控制钻孔的位置和方向。
2. 钻孔清洁:在钻孔过程中,及时清除钻孔底部的泥浆和杂物,确保钻孔底部干净。
3. 钻孔稳定性控制:使用套管或其他支护措施控制钻孔的稳定性,防止塌孔等问题的发生。

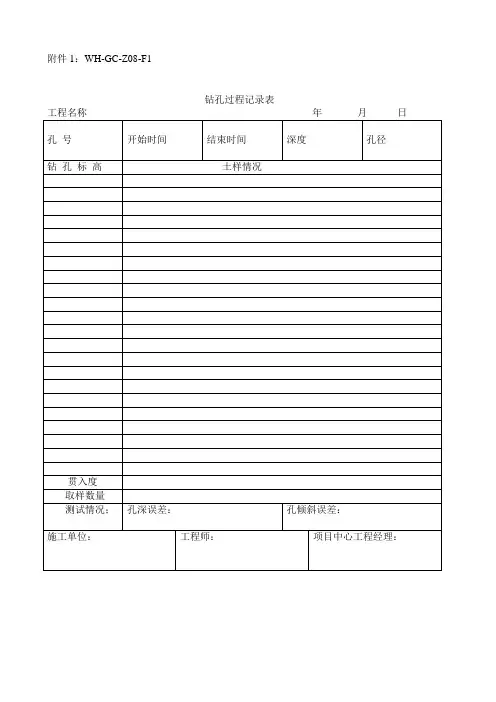

4. 钻孔记录:准确记录钻孔的位置、孔深、直径以及钻探时的钻进速度等关键参数,方便后续的施工操作。
二、灌注混凝土质量控制灌注混凝土是钻孔灌注桩中的重要环节,其质量直接影响桩基的承载力和稳定性。
以下是灌注混凝土质量控制的关键要点:1. 配制混凝土:严格按照设计所需的配合比来配制混凝土,确保混凝土的强度和流动性满足要求。
2. 流动性检测:对灌注混凝土进行流动性测试,常用的方法有坍落度试验和流度试验等,确保混凝土的流动性符合施工要求。
3. 灌注过程控制:在灌注过程中,应采取适当的灌注方式和速度,确保混凝土充实孔隙,避免空洞和松散的现象发生。
4. 灌注质量检测:通过抽取样本进行坍落度、强度和含水率等测试,对灌注后的混凝土进行质量评估。
三、桩身质量控制钻孔灌注桩的桩身质量是保证结构安全和稳定的关键,需要严格控制以下内容:1. 钢筋质量:钢筋应按照设计要求的直径、数量和布置进行加工和安装,确保钢筋的质量和位置符合要求。
2. 钢筋连接:对钢筋的连接进行检查,确保钢筋之间的连接牢固可靠,无松动或错位等问题。
3. 灌注质量:在灌注混凝土时,要确保混凝土能够充分包覆和贯穿钢筋,避免空隙和夹杂物的出现。
4. 桩身几何形状:通过测量和检查,确保钻孔灌注桩的截面形状和尺寸符合设计要求。
四、质量记录和检测为了保证钻孔灌注桩的质量控制工作能够得到有效实施和监督,需要做好质量记录和检测工作:1. 质量记录:及时、准确地记录钻孔灌注桩的施工过程、质量控制参数等关键信息,建立档案和记录。
钻孔灌注桩标准化施工工艺一、设计标准1、张集铁路的钻孔灌注桩直径主要有2种,一种是1.0m,一种是1。
25m。
分为摩擦桩和柱桩.2、张集铁路钻孔灌桩耐久性砼采用的是T1级环境。
3、根据张集线的地质情况,应采用冲击钻机成孔.二、钻孔前准备1、首先是桩位的测量放样,平整钻孔桩位及周边场地,以利于安放钻机、砼运输车运输砼、吊车安装钢筋笼、起吊导管、砼提供场地。
当桩位位于水中时,修通陆地位置便道,为施工机具、材料运送提供便利。
2、桩位于水中的,施工时在钢套筒上搭设钻孔平台,钢套筒顶面高出水位1m~1。
5m。
3、护筒由工厂采用δ=4mm厚钢板制作,高2.5m,护筒内径大于钻孔桩直径20cm。
桩位放样完成后用人工开挖护筒埋设基础,开挖宽度应超过护筒半径0.5m~1。
0m,护筒就位后人工锤击压实,护筒中心偏位控制在50mm内,旱地位置护筒顶面高出地面0.3m,护筒埋设时由护桩校核护筒位置,并严格控制护筒垂直度,保证垂直度≤1%,护筒安放就位,基础回填50cm粘土,外侧回填粘土并夯实填平。
4、护筒埋设结束后将钻机就位,钻机摆放平稳,钻机底座全部用枕木支垫,钻机摆放就位后对机具及机座稳固性等进行全面检查,用水平尺检查钻机摆放是否水平,在钻锥下悬挂垂球,并利用交叉护桩检查钻机摆放是否正确。
在岸滩上埋设护筒,应在护筒四周回填粘土,并分层夯实,可用锤击、加压、振动方法下沉护筒。
5、泥浆池可设在桥的下游。
每个桥墩至少设置一个泥浆池,泥浆池的大小根据孔深、孔径和采产的泥浆、沉淀物来计算,绝不允许泥浆从泥浆池外溢出来。
6、泥浆的制备泥浆应采用质量合格的粘土造浆,有条件时可采用膨润土造浆,制备的泥浆满足有关的性能和技术指标。
为了提高泥浆的粘度和胶体率,可在泥浆中投入适量的烧碱和碳酸钠,其掺量由试验确定。
泥浆指标应满足:入孔泥浆比重:1。
1—1。
3;孔底泥浆比重:粘土1。
3,大漂石、卵石层1.4,岩石1。
2;粘度:入孔泥浆粘度,一般地层16—22s,松散易坍地层为19-28s;含砂率:新制泥浆不宜大于4%;胶体率:不应小于95%;PH值:应大于6.5。
钻孔灌注桩施工的质量控制提纲:一、钻孔灌注桩施工的技术原理和要点二、钻孔灌注桩施工的常见问题及解决方案三、钻孔灌注桩施工的质量控制流程及方法四、钻孔灌注桩施工中的安全风险和预防措施五、钻孔灌注桩施工的质量保证及质量检测方法一、钻孔灌注桩施工的技术原理和要点钻孔灌注桩是一种用于加固地基的重要工程技术。
其施工过程是在地面上预先钻出一定深度的孔洞,再将混凝土灌注至孔洞内。
在此过程中,需要遵循一系列的技术原理和要点:(1)施工前需要进行地质勘探,预先判断地基的条件及深度,以便确定钻孔灌注桩的长度及类型。
(2)确定好钻孔的位置及孔径,并进行标记等工作。
(3)钻孔过程中需进行洗孔和进尺检查,确保孔径和深度符合要求。
(4)灌浆时需先灌浆至孔底,然后再慢慢提升灌浆管,同时进行震动和振捣等措施,以确保混凝土充填均匀,无空洞。
(5)施工完成后需进行标高测量及验收,检查灌浆质量和孔径是否符合要求等。
二、钻孔灌注桩施工的常见问题及解决方案在钻孔灌注桩施工中可能会遇到各种问题,例如孔洞不够深、孔径不达标、灌浆不均匀、孔底泥位过高等。
针对这些问题,可采取以下解决方案:(1)孔洞不够深:可以在孔底钻孔并灌注,然后再进行挖掘。
(2)孔径不达标:可采用加大挖孔直径的方式,或在孔口加装衬筒等。
(3)灌浆不均匀:需采用多支灌浆管,且管与管之间分层灌浆,以避免造成空洞。
(4)孔底泥位过高:需先在孔底加装砂垫,再灌浆至孔底,以避免底部泥位过高导致灌浆不均匀。
三、钻孔灌注桩施工的质量控制流程及方法钻孔灌注桩施工的质量控制过程包括施工前、施工中、施工后的控制环节。
具体方法如下:(1)施工前:进行地质勘探,确定孔径和孔深,制定相关施工方案。
(2)施工中:进行洗孔、进尺检查、孔底清理、灌浆、振捣等措施,并对施工过程中的关键工序进行现场质量检查。
(3)施工后:进行标高测量、验收及检测,检查孔径和灌浆质量是否符合要求。
四、钻孔灌注桩施工中的安全风险和预防措施钻孔灌注桩施工中存在一些安全风险,如桩机设备操作不当、灌浆管脱落、坍塌等。
