教科版九年级物理上册第四章探究电流单元测试卷及答案

第四章探究电流单元测试班级姓名学号分数【满分：100分时间：35分钟】一、选择（每题3分共3×15=45分）1.（2019 乐山）如图所示，先后将不同材料接在电路的A、B两点间，闭合开关，能使小灯泡发光的是A. 干木条B. 铜丝C. 塑料棒D. 陶瓷棒【答案】B【解析】A选项中，干木条属于绝缘体，所以，不能使小灯泡发光，故A错误；B选项中，铜丝是导电，能使小灯泡发光，故B正确；C选项中，塑料棒不易导电，属于绝缘体，不能使小灯泡发光，故C错误；D选项中，陶瓷棒不易导电，属于绝缘体，不能使小灯泡发光，故D错误。

2.（2019广西北部湾）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（）A．0.1A B．0.2A C．0.3A D．0.4A【答案】D【解析】由图可知，R1与R2并联接在电路中，电流表A1测通过R1的电流，电流表A2测通过R2的电流，电流表A测干路电流，根据并联电路的电流规律知，干路电流等于各支路电流之和，故电流表A的示数应等于电流表A1、A2的示数之和，即等于0.4A。

3.(2019 上海)一节新干电池的电压为（）A．1.5伏B．24伏C．110伏D．220伏【答案】A【解析】一节新干电池的电压为1.5V，故BCD错误、A正确；4.(2019 呼和浩特市)如图所示，电源电压一定。

关于电路的工作情况，下列说法正确的是( )A. 同时闭合两个开关，两只灯泡电流是相同的B. 若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C. 若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D. 若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏【答案】B【解析】A．同时闭合两个开关，两灯泡并联，它们两端的电压相等，由于两灯泡的规格不确定，即电阻未知，所以通过两灯泡的电流不一定相等，故A错误；B．先闭合S1时，电路为L1的简单电路，电压表测电源两端电压，电流表测通过L1的电流；再闭合S2后，两灯泡并联，电压表测电源两端的电压，电流表测干路电流；根据电源的电压不变可知，电压表的示数不变，根据并联电路中干路电流等于各支路电流之和可知，电流表的示数变大，故B正确；C．若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的阻值很大，电路中的电流会很小，所以闭合S1、S2后，则两表都不会烧坏，故C错误；D．若灯L1被短路，闭合S1、S2后，会造成电源短路，则灯L1、L2都不亮，电流表损坏，故D错误。

第四章探究电流一、选择题(每题3分，共36分)1．下列物体中，通常情况下属于绝缘体的是( )A．铁线B．人体C．铅笔芯D．塑料尺2．某家用电器正常工作时的电流约为1 A，则它可能是( )图13．下列有关“电”的说法正确的是( )A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．电路两端有电压就一定有电流D．电阻中有电流，它的两端一定有电压4．关于导体的电阻，下列说法正确的是( )A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关5．把长短相同、粗细不同的两根镍铬合金线串联接入电路，如图2所示，则电路中( )A．粗导体的电阻大于细导体的电阻B．细导体的电阻等于粗导体的电阻C．粗导体中的电流大于细导体中的电流D．粗导体中的电流等于细导体中的电流6．如图3所示，能正确地测出小灯泡L1两端电压的电路是( )图37．如图4所示，电流表A1读数为0.18 A，电流表A2读数为0.32 A，通过灯泡L3的电流为0.15 A，则干路上的电流为( )图4A．0.33 A B．0.47 A C．0.50 A D．0.65 A8．如图5所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压为( )A．4.5 V B．5.5 V C．3 V D．2 V9．如图6所示电路，下列有关说法正确的是( )图6A．断开S，通过L1的电流比L2大B．断开S，通过L1与L2的电流一样大C．闭合S，L1和L2都会亮D．闭合S，L2会更亮10．如图7所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时( )图7A．A1示数变大，A2示数不变B．A1示数变大，A2示数变大C．A1示数不变，A2示数不变D．A1示数不变，A2示数变小11．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图8所示电路。

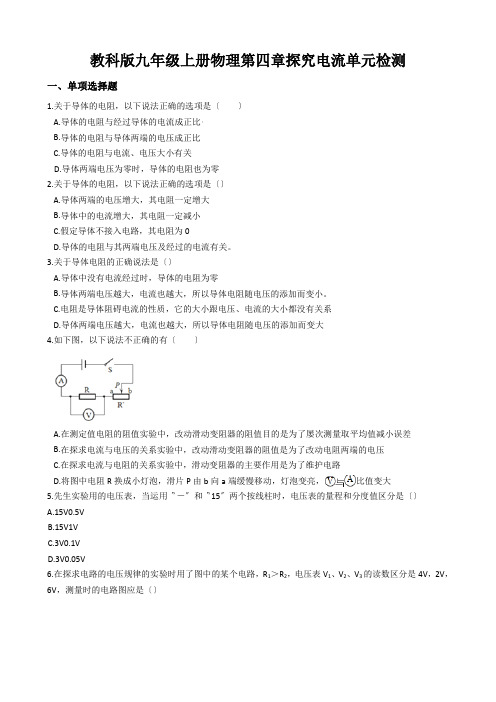

教科版九年级上册物理第四章探究电流单元检测一、单项选择题1.关于导体的电阻，以下说法正确的选项是〔〕A.导体的电阻与经过导体的电流成正比B.导体的电阻与导体两端的电压成正比C.导体的电阻与电流、电压大小有关D.导体两端电压为零时，导体的电阻也为零2.关于导体的电阻，以下说法正确的选项是〔〕A.导体两端的电压增大，其电阻一定增大B.导体中的电流增大，其电阻一定减小C.假定导体不接入电路，其电阻为0D.导体的电阻与其两端电压及经过的电流有关。

3.关于导体电阻的正确说法是〔〕A.导体中没有电流经过时，导体的电阻为零B.导体两端电压越大，电流也越大，所以导体电阻随电压的添加而变小。

C.电阻是导体阻碍电流的性质，它的大小跟电压、电流的大小都没有关系D.导体两端电压越大，电流也越大，所以导体电阻随电压的添加而变大4.如下图，以下说法不正确的有〔〕A.在测定值电阻的阻值实验中，改动滑动变阻器的阻值目的是为了屡次测量取平均值减小误差B.在探求电流与电压的关系实验中，改动滑动变阻器的阻值是为了改动电阻两端的电压C.在探求电流与电阻的关系实验中，滑动变阻器的主要作用是为了维护电路D.将图中电阻R换成小灯泡，滑片P由b向a端缓慢移动，灯泡变亮，比值变大5.先生实验用的电压表，当运用〝－〞和〝15〞两个按线柱时，电压表的量程和分度值区分是〔〕A.15V0.5VB.15V1VC.3V0.1VD.3V0.05V6.在探求电路的电压规律的实验时用了图中的某个电路，R1＞R2，电压表V1、V2、V3的读数区分是4V，2V，6V，测量时的电路图应是〔〕A. B. C. D.7.酒精测试仪可检测驾驶员能否酒后驾车，它的原理图如下图．图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小．假设驾驶员呼出的酒精气体浓度越大，那么测试仪的〔〕A.电流表示数不变B.电流表示数变大C.传感器R2两端的电压变大D.定值电阻R1两端的电压不变二、多项选择题8.以下说法中不正确的选项是〔〕A.只要电路闭合时，电路中才有电流B.当把用电器接在电池的两极时，电流沿着〝正极→用电器→负极〞的方向活动C.在电路中，电源是把电能转化为其他方式的能的装置D.任何状况下都不能把电池的两端直接连在一同9.当将滑动变阻器的滑片P向右移动时，在图中的哪种衔接方法可使变阻器连入电路局部的电阻减小：〔〕A. B.C. D.三、填空题10.如图为电压表的表示图．运用〝﹣〞和〝3〞两接线柱时量程为________V，所测电压为________V．假定运用〝﹣〞和〝15〞两接线柱时量程为________V，所测电压为________V．11.如下图，在烧杯中参与盐水，然后将在电压表上的铜片和锌片拔出盐水中，这样就制成了一个电池，观察电压表指针的偏转与接线可知：这个电池的电压是________mv，________片是它的正极．12.如下图，开封锁合时，电流表的示数为0.8A，那么经过L1的电流为________，经过L2的电流为________.13.如图，A、B为两个电极，放在盛有氢氧化钠溶液的玻璃容器里．闭合开关后，电极上将有气泡发生〔电解水的进程〕，B电极上出现的气泡为________；在这一进程中，氢氧化钠溶液的浓度________〔选填〝变大〞或〝变小〞〕，灯泡亮度变________〔选填〝亮〞或〝暗〞〕．四、解答题14.两个电阻R1和R2并联，它们并联的等效电阻为R，为什么R既小于R1也小于R2？五、实验探求题15.在〝探求串联电路电压的特点〞活动中．〔1〕如下图，衔接电路时，至少需求________根导线；实验中应选择规格________〔相反/不同〕的小灯泡．〔2〕在测L1两端电压时，闭合开关，发现电压表示数为零，缘由能够是________〔填出一种即可〕．〔3〕小芳坚持电压表的B衔接点不动，只断开A衔接点，并改接到C衔接点上，测量L2两端电压．她能否测出L2两端电压？________，理由是________．〔4〕小明区分测出AB、BC、AC间的电压并记载在如下表格中，剖析实验数据得出结论：串联电路总电压等于各局部电路两端电压之和．请对小明的做法停止评价：________，改良方法是________．16.小明预备经过实验探求导体电阻的大小与哪些要素有关。

第四章探究电流一、单项选择题（共10小题；共30分）1. 如图是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片应滑到图中的A. 点B. 点C. 点D. 点2. 如图所示的电路，开关闭合后，电压表的示数是，的示数是，则电源电压是3. 关于导体的电阻，下列说法正确的是A. 导体电阻的大小与电流大小有关B. 导体电阻的大小与电压大小有关C. 金属导体的电阻与材料和长度有关D. 金属导体的电阻与横截面积无关4. 串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流与通过乙灯的电流的大小相比较是A. B. C. D. 无法判断5. 如图，在“探究并联电路中电流关系”的实验中，某同学用电流表分别测出通过两相同规格的小灯泡、和干路中的电流、和，在表格中记录数据后，接下来应该做的是A. 整理器材，结束实验B. 分析数据，得出结论C. 换用电流表的另一量程，再测出几组电流值D. 换用不同规格的小灯泡，再测出几组电流值6. 如图所示，电流表、、的示数分别为、、，则流过、、的电流分别是、、、、、、、、7. 小红用实验探究串联电路的电压关系时，记录的实验数据如表，请你分析数据归纳出与的关系式是A. B. C. D.8. 下列家用电器正常工作时通过电流最小的是A. 微波炉B. 电饭锅C. 空调D. 节能灯9. 下面说法正确的是A. 电路断开后，电路中的电流为零，因此电源电压也为零B. 电路两端只要有电压，电路中就一定有电流C. 电压表有一定的量程，使用时选择的量程越大越好D. 在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等10. 在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻和两端的电压分别为。

第四章探究电流一、单项选择题（共10小题；共30分）1. 下列用电器中，可能不需要用到变阻器的是A. 电视机B. 收音机C. 调光书写台灯D. 手电筒2. 两只完全相同的小灯泡串联后，接在伏的电源上，那么每只小灯两端的电压为A. 伏B. 伏C. 伏D. 无法确定3. 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是A. 当导体两端电压和通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来的二倍时，它的电阻增大为原来的二倍C. 电阻是导体本身的一种性质，所以温度不论如何变化，它的电阻也不可能为零D. 电阻是导体本身的一种性质，与电压和电流无关4. 关于如图所示的电路，下列说法中正确的是A. 断开电键，通过的电流比通过的电流大B. 断开电键，通过的电流与通过的电流一样大C. 闭合电键，灯、都会发光D. 闭合电键，灯不会发光5. 如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出、、三处的电流分别为、、，在表格中记录数据后，下一步应该做的是A. 整理器材，结束实验B. 分析数据，得出结论C. 换用不同规格的小灯泡，再测出几组电流值D. 换用电流表的另一量程，再测出一组电流值6. 如果所示电路中，闭合开关，电流表、、的示数分别为、、，它们的大小关系正确的是A. B. C. D.7. 在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是A. 在连接电路过程中，开关要保持断开状态B. 在不确定待测电压时，应该先采用大量程试触C. 测量时，应该尽量选取相同规格的灯泡进行实验D. 电压表应该与待测用电器并联8. 关于电流的说法正确的是A. 电流表示电荷流动的快慢B. 电流表示导体中电荷的多少C. 电流表示通电时间的长短D. 电流表示秒钟通过导体横截面的电量9. 如图所示电路中，电源电压为伏，闭合电键，电压表示数为伏，则A. 灯两端的电压为伏B. 灯两端的电压为伏C. 灯两端的电压为伏D. 灯两端的电压为伏10. 闭合时，电压表示数为A. 电源电压为B. 灯两端电压为C. 灯两端电压为D. 灯、并联二、填空题（共8小题；共16分）11. 小青要自制滑动变阻器，老师向她提供了下表所示的几种材料及相关数据，她应选取材料做电阻丝；下图中和是她选取的这种材料制成的两根粗细一样的电阻丝，用如图所示的装置可以研究导体电阻的大小跟的关系。

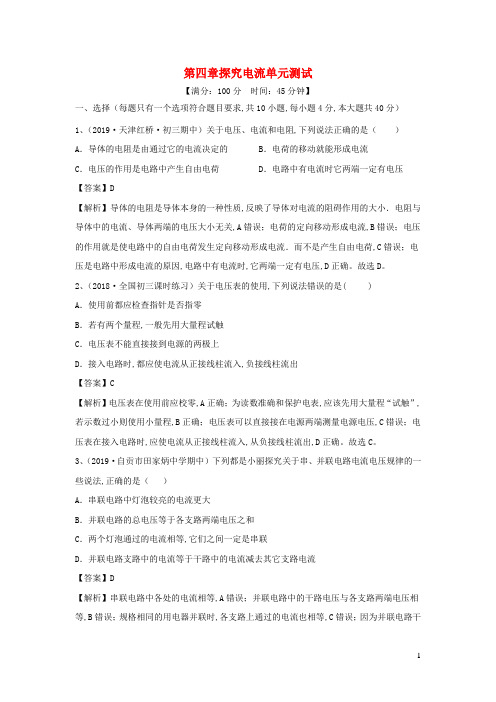

第四章探究电流单元测试【满分：100分时间：45分钟】一、选择（每题只有一个选项符合题目要求,共10小题,每小题4分,本大题共40分）1、（2019·天津红桥·初三期中）关于电压、电流和电阻,下列说法正确的是（）A．导体的电阻是由通过它的电流决定的 B．电荷的移动就能形成电流C．电压的作用是电路中产生自由电荷 D．电路中有电流时它两端一定有电压【答案】D【解析】导体的电阻是导体本身的一种性质,反映了导体对电流的阻碍作用的大小．电阻与导体中的电流、导体两端的电压大小无关,A错误；电荷的定向移动形成电流,B错误；电压的作用就是使电路中的自由电荷发生定向移动形成电流．而不是产生自由电荷,C错误；电压是电路中形成电流的原因,电路中有电流时,它两端一定有电压,D正确。

故选D。

2、（2018·全国初三课时练习）关于电压表的使用,下列说法错误的是( )A．使用前都应检查指针是否指零B．若有两个量程,一般先用大量程试触C．电压表不能直接接到电源的两极上D．接入电路时,都应使电流从正接线柱流入,负接线柱流出【答案】C【解析】电压表在使用前应校零,A正确；为读数准确和保护电表,应该先用大量程“试触”,若示数过小则使用小量程,B正确；电压表可以直接接在电源两端测量电源电压,C错误；电压表在接入电路时,应使电流从正接线柱流入,从负接线柱流出,D正确。

故选C。

3、（2019·自贡市田家炳中学期中）下列都是小丽探究关于串、并联电路电流电压规律的一些说法,正确的是（）A．串联电路中灯泡较亮的电流更大B．并联电路的总电压等于各支路两端电压之和C．两个灯泡通过的电流相等,它们之间一定是串联D．并联电路支路中的电流等于干路中的电流减去其它支路电流【答案】D【解析】串联电路中各处的电流相等,A错误；并联电路中的干路电压与各支路两端电压相等,B错误；规格相同的用电器并联时,各支路上通过的电流也相等,C错误；因为并联电路干路中的电流等于各支路中的电流之和,所以其中一条支路的电流等于干路中的电流减去其它支路电流,D正确。

第4章探究电流单元练习一、选择题1．下列用电器的电流约为5A的是（）A．空调B．电视机C．电子手表D．节能电灯2．甲乙两灯泡串联在电路中，闭合开关后，甲灯比乙灯亮，则通过两灯的电流（）A．甲灯大B．乙灯大C．一样大D．无法判断3．一段1m 长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2 倍C．剪掉一段D．外表涂上绝缘材料4．如图所示的四个电路中，闭合开关S后，电压表直接测出灯L1两端电压的电路图是（）A．B．C．D．5．如图所示是电压表的表盘，其示数是（）A．2.05V B．2.5VC．10.5V D．12.5V6．若L1、L2、L3三盏不同规格的电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中对应的电流说法正确的是（）A．一样大B．L2最大C．L3最大D．L1最大7．如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（）A．灯L1、L2串联B．电流表A1测干路的电流C．电流表A2测灯L2的电流D．电流表A1的示数比A2的示数小8．几个小灯泡串联后接入电源都能正常发光，若其中一个灯泡的灯丝断了，则（）A．其余小灯泡都比原来暗B．所有小灯泡都不能发光C．其余小灯泡仍能正常发光D．其余小灯泡可能会时亮时暗9．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．0.3A 1.2AC．1.2A 0.3 A D．0.3A 1.5 A10．关于电压表的使用，下列说法中错误的是（）A．电压表应该并联在所测的电路两端B．电流必须从正接线柱流进，从负接线柱流出C．绝不允许把电压表直接接在电源两端D．使用前，当指针没有指在“0”线上时，先调零二、填空题11．电源的作用是给电路两端提供______；电压是使电路中形成________的原因。

电路中有持续电流的条件：一要有_______；二是电路是________。

第四章综合测试一、单项选择题（共10小题；共30分）1.如图示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是（ ）A .B .C .D .2.在如图电路中，电源电压6V 且恒定不变，灯泡2L 两端电压为2.5V ，则电压表的示数应为（ ）A .2.5VB .3.5VC .6VD .8.5V3.关于电阻，下列说法中正确的是（ ） A .绝缘体不容易导电，是因为它们没有电阻 B .导体和绝缘体的电阻大小只跟材料有关 C .将一根铜导线均匀拉长后，其电阻变大 D .铜导线的电阻一定比铝导线的电阻小4.如图所示，连入电路中的电阻123R R R 、、允许通过的最大电流分别为123I I I 、、，且123I I I ＞＞，则此部分电路中允许通过的最大电流是（ ）A .1IB .2IC .3ID .123I I I ++5.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A B C 、、三处的电流分别为A B C 0.4A 0.2A 0.2A I I I ===、、，在表格中记录数据后，下一步应该做的是（ ）A .整理器材，结束实验B .分析数据，得出结论C .换用不同规格的小灯泡，再测出几组电流值D .换用电流表的另一量程，再测出一组电流值6.在如图所示的电路中，灯泡1L 和2L 完全相同，当12S S S 、、都闭合时，电流表的读数是0.54A ，下面的说法中你认为错误的是（ ）A .两个灯泡中的电流相同，都等于0.27AB .无论断开1S 或2S ，电流表的读数都是0.54AC .无论断开1S 或2S ，电流表的读数都是0.27AD .电流表的读数是干路电流，大小等于12L L 、电流之和7.如图所示，在“研究串联电路中电压的规律”时，小雨同学用电压表测出ab bc ac 、、两端的电压分别为ab bc ac 3V 3V 6V U U U ===，，，在表中记录数据后，下步应该做的是（ ）A .整理器材，分析数据，得出结论B .对换1L 和2L 的位置，再测出一组电压值C .改变电源电压，再测出几组电压值D .换用不同规格的小灯泡，再测出几组电压值 8.某家用电器正常工作时的电流为4A ，此用电器可能是（ ）A .空调机B .日光灯C .电冰箱D .电风扇9.小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）A .换气扇和照明灯不能同时工作B .换气扇和照明灯工作时，通过它们的电流一定相等C .换气扇和照明灯只能同时工作D .换气扇和照明灯工作时，它们两端的电压一定相等10.如图所示的电路中，闭合开关S ，已知电源电压为6V ，1L 两端的电压为2V ，则下列说法正确的是（ ）A .电压表的示数为2VB .电压表的示数为4VC .电压表的示数为6VD .电压表的示数为10V二、填空题（共8小题；共16分）11.滑动变阻器是通过改变________来逐渐改变电阻从而改变电路中的________。

九年级物理上册第四章探究电流章末卷2新版教科版附答案一、选择题（共20小题）1．如图所示，在探究“串联电路的电流关系”时，小明用电流表分别测出a、b、c 三处的电流为I a =0.2A、I b =0.2A、I c =0.2A．记录数据后，他下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值【考点】H#：探究串并联电路中的电流特点实验．【分析】一次测量具有偶然性，为了得出普遍规律，应进行多次实验，测出多组实验数据。

【解答】解：实验测出了一组实验数据，一次测量具有偶然性，不能得出普遍规律，为了得出普遍规律，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后分析实验数据，从而得出实验结论，故C 正确，ABD 错误。

故选：C。

【点评】此题主要考查学生的实验能力，需要清楚：实验过程中一般都要进行多次测量，或者取平均值减小误差，或者总结规律，避免结论的偶然性。

2．如图所示的电路中a、b 是电表，闭合开关要使电灯发光，则（）A．a、b 都是电流表B．a、b 都是电压表C．a 是电流表，b 是电压表D．a 是电压表，b 是电流表【考点】HO：电路图及元件符号．【分析】电流表应该与灯泡串联，若与灯泡并联，则会造成电源短路，烧坏电源和电流表，灯泡不发光；电压表应该与灯泡并联，若与灯泡串联，则会造成灯泡不发光，而电压表会有明显的示数；所以解答本题可根据电流表和电压表的使用规则去分析判断。

【解答】解：由图可知，表a 与灯泡串联，表b 与灯泡并联，根据电流表和电压表的使用规则可知，与灯泡串联的是电流表，与灯泡并联的是电压表，所以表a 是电流表，表b 是电压表；若两表都是电流表，则由于电流表b 与灯泡并联，此时会造成灯泡短路，灯泡不发光，同时由于电流表直接接在电源两极上，电流过大会烧坏电源和电流表；若两表都是电压表，则由于电压表a 与灯泡串联，此时灯泡不发光，而电压表a 会有明显的示数；若表a 是电压表，表b 是电流表，则电流表b 会造成灯泡和电压表a 都被短路，不仅灯泡不发光，而且还会烧坏电源和电流表。

第四章探究电流一、选择题(每题4分,共24分)1.下列说法正确的是()A.电路断开后,电路中的电流为零,因此电源电压也为零B.电路两端只要有电压,电路中就一定有电流C.使用电压表时选择的量程越大越好D.在并联电路中,不论灯泡电阻是大是小,每个并联灯泡两端的电压都相等2.如图1所示电路,下列有关说法正确的是()图1A.断开S,通过L1的电流比L2的大B.断开S,通过L1与L2的电流一样大C.闭合S,L1和L2都会亮D.闭合S,L2会更亮3.在图2中,要使L1与L2串联,在“〇”处接入电流表或电压表,测量电路中的电流、L1两端的电压。

以下做法正确的是()图2A.a为电流表,b为电流表B.a为电压表,b为电流表C.a为电流表,b为电压表D.a为电压表,b为电压表4.在如图3甲所示电路中,V1、V2都是有0~3 V和0~15 V两个量程的电压表。

当闭合开关后,两个电压表指针偏转均如图乙所示,则小灯泡L1、L2两端的电压分别为()图3A.9.6 V2.4 VB.12 V2.4 VC.2.4 V12 VD.2.4 V9.6 V5.林红用如图4所示的器材探究“影响电阻大小的因素”。

a、b为长度一样的镍铬合金丝,b比a的横截面积大。

关于此实验,下列说法正确的是()图4A.小灯泡越亮,表示接入的合金丝的电阻越大B.利用此装置只能探究导体电阻大小和横截面积的关系C.利用此装置能探究导体电阻大小和横截面积、长度的关系D.为了准确比较两条合金丝的电阻,可在电路中串联一个电压表6.如图5所示,电源电压不变,闭合开关,两灯正常发光,电压表和电流表都有示数。

一段时间之后,一个电表示数变小,另一个不变,则电路出现的故障可能是()图5A.L1开路B.L1短路C.L2开路D.L2短路二、填空题(每空3分,共27分)7.如图6所示的电路中,当S1闭合、S2断开时,电压表的示数为2 V;当S1断开、S2闭合时,电压表示数为3 V。

此电路中当小灯泡L1、L2都发光时,L1两端电压为V,L2两端电压为V。
