GN84137012固态继电器

固态继电器工作原理和应用实例固态继电器(SSR)与机电继电器相较，是一种没有机械运动，不含运动零件的继电器，但它具有与机电继电器本质上相同的功能。

SSR是一种全数由固态电子元件组成的无触点开关元件，他利用电子元器件的点，磁和光特性来完成输入与输出的靠得住隔离，利用大功率三极管，功率场效应管，单项可控硅和双向可控硅等器件的开关特性，来达到无触点，无火花地接通和断开被控电路。

交流固态继电器SSR(Solid state releys)是一种无触点通断电子开关,为四端有源器件。

其中两个端子为输入操纵端,另外两头为输出受控端,中间采纳光电隔离,作为输入输出之间电气隔离(浮空)。

在输入端加上直流或脉冲信号,输出端就能够从关断状态转变成导通状态(无信号时呈阻断状态),从而操纵较大负载。

整个器件无可动部件及触点,可实现相当于经常使用的机械式电磁继电器一样的功能。

固态继电器的工作SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。

在输入端施加适合的操纵信号VIN时,P型SSR当即导通。

当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。

Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。

Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,因此应用普遍。

有一般型(S,采纳双向可控硅元件)和增强型(HS,采纳单向可控硅元件)之分。

当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。

t1时刻,输入操纵信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将经受电压上升率dv/dt很高的反向电压。

那个电压将通过双向可控硅内部的结电容,正反馈到栅极。

若是超过双向可控硅换向dv/dt指标(典型值10V/s,将引发换向恢复时刻长乃至失败。

单向可控硅(增强型SSR)由于处在单极性工作状态,现在只受静态电压上升率所限制(典型值200V/s),因此增强型固态继电器HS系列比一般型SSR的换向dv/dt指标提高了520倍。

固态继电器的特征及分类1、固态继电器的特征固态继电器SSR是这些年世界上新式的操控继电器，这种继电器用几毫安的纤细信号能够操控大功率负载的起动与关断，正契合了晶体管输出型plc的特征。

而且其输入信号（操控端）和输出信号（受控端）选用光电阻隔电路，确保了输入与输出互不烦扰，输出端选用无触点大功率输出电路，悉数电路用环氧树脂浇铸为一体。

因而，固态继电器作业时无火花、无噪音、无污染、不发作电磁烦扰，比电磁继电用具有开关速度快、体积小、寿数长、耐震、耐腐蚀、防潮、防腐、输出端在接通霎时刻无震颤景象等利益，能够在严峻污染和哆嗦的环境下运用，更具有很高的活络度和抗烦扰才调，被广泛运用于石油化工仪器设备，灯火照明设备，纺织机械、数控车床、文娱设备等各种自动化操控范畴，分外适用在腐蚀、防尘、恳求防爆等恶劣环境，及一再开关场合。

2、固态继电器的分类沟通固态继电器按开关方法分有电压过零导通型和随机导通型；按输出开关元件分有双向可控硅输出型（一般型）和单向可控硅反并联型（增强型）；按设备方法分有打印线路板上用的针插式（天然冷却，不用带散热器）和固定在金属底板上的设备式（靠散热器冷却）；别的输入端又有宽计划输入（DC3～32V）的恒流源型和串电阻限流型等。

单相SSR为四端有源器材，其间两个输入操控端，两个输出端，输入输出间为光阻隔，输入端加上直流或脉冲信号到必定电流值后，输出端就能从断态改动成通态。

而三相沟通固态继电器则是集三只单相沟通固态继电器为一体，并以单一输入端对三相负载进行直接开关心换，可便本地操控l一相沟通电机、加热器等三相负载，图1为三相沟通固态继电器的根柢接线图。

三相沟通固态继电器的相与相问，输入输出间，以及与基板之间绝缘电压大于2000VAC，别的根柢方针与相应的单相固态继电器一样。

需求指出的是对实习负载电流不大的场合，比方试验室教育，三相SSR运用起来比照便当，但电流大时发热亦大，这时运用三只单相SSR更为牢靠。

固态继电器的原理、分类、特性及应用固态继电器(SolidStaterelay,简称SSR)是把光控晶闸管和发光二极管封装在一起，两者间保证电的隔离，只有光的联系，和继电器里的线圈与接点互相隔离一样，通过发光管的亮和灭就能控制晶闸管电路的通断,其功能与普通电磁继电器一样。

固态继电器除了在电路通断过程中无机械运动、无接点、因而没有磨损和火花之外，又把弱电控制信号和强电被控制电路隔离开来，把继电器的功能和优点都体现了出来，同时由克服了继电器的缺点。

固态继电器原理控制电路的直流电压经过限流电阻RI后得到大约10-2OmA的电流，使发光管D发亮，引起小功率光控晶闸管(在此是双向晶闸管)TRIAC1导通，用它触发主电路里的大功率双向晶闸管TRIAC2,使之导通，于是负载L得电。

图中其余电阻电容为过压保护及限流之用。

由图可知，固态继电器有四个引出端，其中两个标有正负号的应按照极性接直流触发信号，其电流不可太大，一般在25mA以下,以免烧毁发光管。

另外两个标有‘'AU或的端子和负载串联后接在交流电路里。

如果被控制的功率大，这两个端子上的导线应该较粗。

固态继电器的种类相当多，其中为控制直流电路而用的直流固态继电器,常常是由光电隔离线路和大功率晶体管组合而成的。

应用最广泛的还是交流固态继电器。

但是后者也并不都是用双向晶闸管（TRlAe）构成的，有的是用两个普通晶闸管（SCR）,以反向并联的方式控制交流主电路的。

就其触发方式来看，虽然多半用过零触发的方式（也叫零压型，或〃Z〃型），但是也有移相触发的（也叫调相型，或用〃型）品种，固态继电器采用移相触发时会产生较大的高次谐波电磁干扰。

固态继电器应用①国外的SSR触发信号（即通过发光管的电流）推荐值为直流IOmA,国产的SSR触发信号推荐值为直流12-25mA o②多个SSR可以用同一个触发信号，这在三相交流负载的控制上常常用到。

例如，用两个SSR分别串联在两个相里另外一相不控制，这种情况下两个SSR必须同时通断用同一触发信号就可以保证同时动作。

固态继电器原理范文固态继电器（Solid State Relay，SSR）是一种使用半导体材料代替传统机械继电器的电子设备。

它可以实现类似于机械继电器的开关功能，但具有更高的可靠性、更长的寿命和更小的尺寸。

本文将详细介绍固态继电器的原理及其工作原理。

固态继电器的原理基于半导体材料的特性，主要由驱动电路、输入电路、输出电路和隔离电路等部分组成。

其中，驱动电路负责将控制信号转换为适合激励输入电路工作的信号，输入电路将驱动信号传递给输出电路，输出电路用于控制负载的开关动作，而隔离电路则用于实现输入和输出之间的电气隔离，保证其安全性和可靠性。

在固态继电器中，输出电路由一个或多个半导体开关组成。

当输入信号施加在输入电路上时，驱动电路会根据输入信号的特性来产生适当的控制信号，并将其传递给输出电路。

输出电路中的半导体开关会根据驱动信号的变化而开启或关闭，从而控制电流是否能够流通。

当驱动信号为低电平时，输出电路中的半导体开关会关闭，从而阻止电流流过负载。

相反，当驱动信号为高电平时，输出电路中的半导体开关会开启，电流可以流经负载并实现通断控制。

相比传统机械继电器，固态继电器具有以下优点：1.高可靠性：固态继电器不含有机械移动部件，因此不容易受到振动、冲击或颤动等外力的影响，具有更长的寿命和更高的可靠性。

2.高速度：半导体开关具有很快的开关速度和响应时间，使得固态继电器可以实现快速的开关操作。

3.低功耗：固态继电器的驱动电路采用低功耗的半导体器件，相较于传统机械继电器的电磁驱动系统，具有更低的功耗。

4.小尺寸：由于使用半导体器件代替了传统机械结构，固态继电器具有更小的尺寸和更轻的重量，适用于空间有限的应用场景。

5.电气隔离：固态继电器具有良好的电气隔离性能，能够有效隔离输入和输出，提高系统的安全性。

然而，固态继电器也存在一些限制，包括：1.电流限制：固态继电器输出电流的承载能力有限，通常较小于机械继电器，因此需要根据负载电流选择合适的固态继电器。

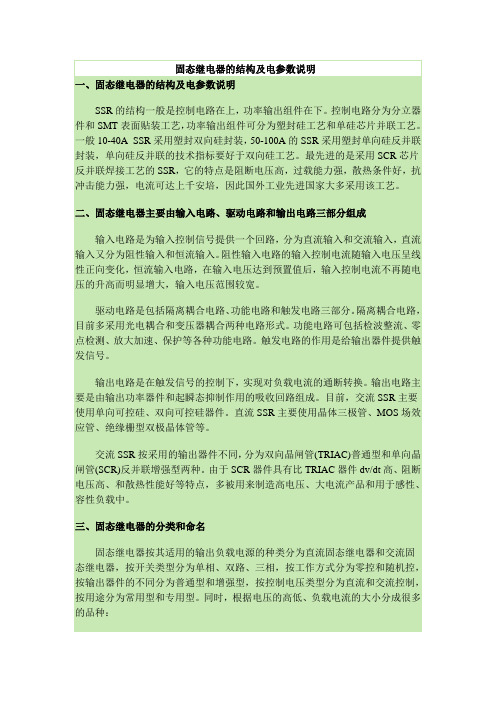

固态继电器的结构及电参数说明一、固态继电器的结构及电参数说明SSR的结构一般是控制电路在上，功率输出组件在下。

控制电路分为分立器件和SMT表面贴装工艺，功率输出组件可分为塑封硅工艺和单硅芯片并联工艺。

一般10-40A SSR采用塑封双向硅封装，50-100A的SSR采用塑封单向硅反并联封装，单向硅反并联的技术指标要好于双向硅工艺。

最先进的是采用SCR芯片反并联焊接工艺的SSR，它的特点是阻断电压高，过载能力强，散热条件好，抗冲击能力强，电流可达上千安培，因此国外工业先进国家大多采用该工艺。

二、固态继电器主要由输入电路、驱动电路和输出电路三部分组成输入电路是为输入控制信号提供一个回路，分为直流输入和交流输入，直流输入又分为阻性输入和恒流输入。

阻性输入电路的输入控制电流随输入电压呈线性正向变化，恒流输入电路，在输入电压达到预置值后，输入控制电流不再随电压的升高而明显增大，输入电压范围较宽。

驱动电路是包括隔离耦合电路、功能电路和触发电路三部分。

隔离耦合电路，目前多采用光电耦合和变压器耦合两种电路形式。

功能电路可包括检波整流、零点检测、放大加速、保护等各种功能电路。

触发电路的作用是给输出器件提供触发信号。

输出电路是在触发信号的控制下，实现对负载电流的通断转换。

输出电路主要是由输出功率器件和起瞬态抑制作用的吸收回路组成。

目前，交流SSR主要使用单向可控硅、双向可控硅器件。

直流SSR主要使用晶体三极管、MOS场效应管、绝缘栅型双极晶体管等。

交流SSR按采用的输出器件不同，分为双向晶闸管(TRIAC)普通型和单向晶闸管(SCR)反并联增强型两种。

由于SCR器件具有比TRIAC器件dv/dt高、阻断电压高、和散热性能好等特点，多被用来制造高电压、大电流产品和用于感性、容性负载中。

三、固态继电器的分类和命名固态继电器按其适用的输出负载电源的种类分为直流固态继电器和交流固态继电器，按开关类型分为单相、双路、三相，按工作方式分为零控和随机控，按输出器件的不同分为普通型和增强型，按控制电压类型分为直流和交流控制，按用途分为常用型和专用型。

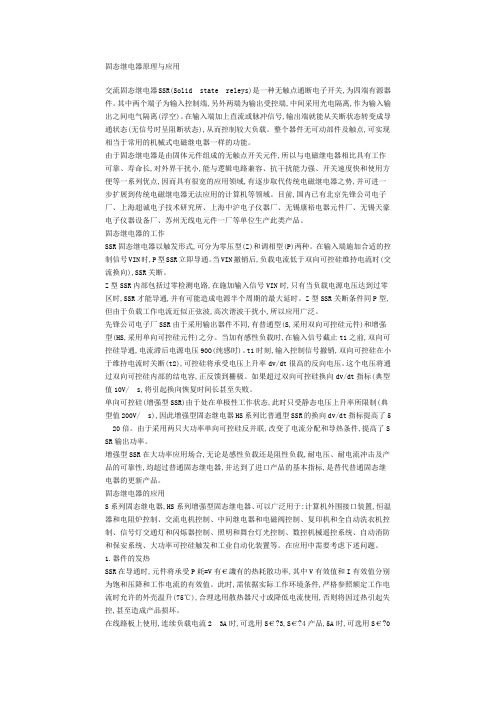

固态继电器原理与应用交流固态继电器SSR(Solid state releys)是一种无触点通断电子开关,为四端有源器件。

其中两个端子为输入控制端,另外两端为输出受控端,中间采用光电隔离,作为输入输出之间电气隔离(浮空)。

在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。

整个器件无可动部件及触点,可实现相当于常用的机械式电磁继电器一样的功能。

由于固态继电器是由固体元件组成的无触点开关元件,所以与电磁继电器相比具有工作可靠、寿命长,对外界干扰小,能与逻辑电路兼容、抗干扰能力强、开关速度快和使用方便等一系列优点,因而具有很宽的应用领域,有逐步取代传统电磁继电器之势,并可进一步扩展到传统电磁继电器无法应用的计算机等领域。

目前,国内已有北京先锋公司电子厂、上海超诚电子技术研究所、上海中沪电子仪器厂、无锡康裕电器元件厂、无锡天豪电子仪器设备厂、苏州无线电元件一厂等单位生产此类产品。

固态继电器的工作SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。

在输入端施加合适的控制信号VIN时,P型SSR立即导通。

当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。

Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。

Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。

先锋公司电子厂SSR由于采用输出器件不同,有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。

当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。

t1时刻,输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。

这个电压将通过双向可控硅内部的结电容,正反馈到栅极。

固态继电器及工作原理一.固态继电器固态继电器(SOLIDSTATE RELAYS)，简写成“SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”，固态继电器与传统的电磁继电器（EMR）相比，是一种没有机械、不含运动零部件的继电器，但具有与电磁继电器本质上相同功能。

固态继电器按其工作性质分直流输入-交流输出型、直流输入-直流输出型、交流输入-交流输出型、交流输入-直流输出型。

按其结构分机架安装型（面板安装）、线路板安装型。

二.工作原理过零触发型AC—SSR为四端器件，其内部电路如图1所示。

1、2为输入端，3、4为输出端。

R0为限流电阻，光耦合器将输入与输出电路在电气上隔离开，V1构成反相器，R4、R5、V2和晶闸管V3组成过零检测电路，UR为双向整流桥，由V3和UR用以获得使双向晶闸管V4开启的双向触发脉冲，R3、R7为分流电阻，分别用来保护V3和V4，R8和C组成浪涌吸收网络，以吸收电源中带有的尖峰电压或浪涌电流，防止对开关电路产生冲击或干扰。

要指出的是所谓“过零”并非真的必须是电源电压波形的零处，而一般是指在10～25V或-(10～25)V区域内进行触发，如图2所示。

图中交流电压分三个区域，Ⅰ区为-10V～+10V范围，称为死区，在此区域中加入输入信号时不能使SSR导通。

Ⅱ区为10～25V和-(10～25)V范围，称为响应区，在此区域内只要加入输入信号，SSR立即导通。

Ⅲ区为幅值大于25V的范围，称为抑制区在此区域内加入输入信号，SSR的导通被抑制。

当输入端未加电压信号时，光耦合器的光敏晶体管因未接收光而截止，V1饱和，V3和V4因无触发电压而截止，此时SSR关闭。

当加入输入信号时，光耦合器中的发光二极管发光，光敏晶体管饱和，使V1截止。

此时若V3两端电压在-(10～25)V或10～25V范围内时，只要适当选择分压电阻R4和R5，就可使V2截止，这样使V3触发导通，从而使V 4的控制极上得到从R6→UR→V 3→UR→R7或反方向的触发脉冲，而使V4导通，使负载接通交流电源。

固态继电器的组成简介：固态继电器(Solid State Relay,缩写SSR)，是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。

用隔离器件实现了控制端与负载端的隔离。

固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。

固态继电器主要由输入电路、驱动电路和输出电路三部分组成输入电路是为输入控制信号提供一个回路,分为直流输入和交流输入,直流输入又分为阻性输入和恒流输入。

有些输入控制电路还具有与TTL/CMOS 兼容,正负逻辑控制和反相等功能。

固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种。

固态继电器的输出电路也可分为直流输出电路,交流输出电路和交直流输出电路等形式。

交流输出时,通常使用两个可控硅或一个双向可控硅,直流输出时可使用双极性器件或功率场效应管。

阻性输入电路的输入控制电流随输入电压呈线性正向变化,恒流输入电路,在输入电压达到预置值后,输入控制电流不再随电压的升高而明显增大,输入电压范围较宽。

驱动电路是包括隔离耦合电路、功能电路和触发电路三部分。

隔离耦合电路,目前多采用光电耦合和变压器耦合两种电路形式。

功能电路可包括检波整流、零点检测、放大加速、保护等各种功能电路。

触发电路的作用是给输出器件提供触发信号。

输出电路是在触发信号的控制下,实现对负载电流的通断转换。

输出电路主要是由输出功率器件和起瞬态抑制作用的吸收回路组成。

目前,交流SSR 主要使用单向可控硅、双向可控硅器件。

直流SSR 主要使用晶体三极管、MOS 场效应管、绝缘栅型双极晶体管等。

交流SSR 按采用的输出器件不同,分为双向晶闸管TRIAC 普通型和单向晶闸管SCR 反并联增强型两种。

由于SCR。

什么是固态继电器？固态继电器工作原理及常见问题介绍固态继电器(Solid State Relay,缩写SSR)，是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。

用隔离器件实现了控制端与负载端的隔离。

固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。

固态继电器工作原理详细介绍SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。

在输入端施加合适的控制信号VIN时,P型SSR立即导通。

当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。

Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。

Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。

有的公司SSR由于采用输出器件不同,有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。

当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。

t1时刻,输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。

这个电压将通过双向可控硅内部的结电容,正反馈到栅极。

如果超过双向可控硅换向dv/dt指标(典型值10V/s,将引起换向恢复时间长甚至失败。

单向可控硅(增强型SSR)由于处在单极性工作状态,此时只受静态电压上升率所限制(典型值200V/s),因此增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了520倍。

由于采用两只大功率单向可控硅反并联,改变了电流分配和导热条件,提高了SSR输出功率。

固态继电器的应用固态继电器是由固态元件组成的无触点开关，具有工作安全可靠、寿命长、无触点、无火花、无污染、高绝缘、高耐压(越过2.5kv)、低触发电流、开关速度快、可与数字电路巨配，以阻燃型环氧树脂为原料，采用灌封技术，使与外界隔离，具有良好的耐压、防潮、防腐、抗震动等性能。

无:过零触发额定断态（负载）电压240V:AC48V～AC280V 380V：AC48V～AC440V 额定通态（负载）电流10A：10A；25A：25A；40A：40A 输入控制电压 032：DC4V-32V 输出电压类型 A：交流控制电压类型 D：直流S：单相特征代号 1：面板式设计类别：固态继电器企业特征代号NJG1-□□□□-□□□NJG1系列固态继电器输入输出之间采用光电隔离，单向可控硅反并联输出，过零导通，内置RC 吸收回路，MOV 保护，环氧树脂灌胶。

广泛应用于电炉加热恒温系统、数控机械、塑料机械、食品机械、包装机械、纺织机械、石油化工仪器设备、娱乐设施等自动化控制领域，适合阻性、感性和容性负载。

输入控制电压为DC4V ～32V ,输出电流分别有10A 、25A 、40A ，输出电压范围分别有AC48V ～280V 、AC48～440V 。

继电器类NJG1 系列固态继电器2.1 温度范围：-30℃～80℃；2.2 湿度范围：+25℃达85%；2.3 安装方式：装置式控制电器继电器类RAD-NJG1-□-□/□无：常规式外形序号：S1，S2负载电流 10A：10A；25A：25A；40A：40ANJG1系列固态继电器散热器控制电器RAD-NJG1 系列固态继电器散热器散热器为固态继电器的附件，主要是为了传导、吸收和辐射出固态继电器的热量。

用户根据所选固态继电器的输出电流大小与环境条件选配散热器与固态继电器配套使用。

RAD-NJG1-10A-S1RAD-NJG1-25A-S1RAD-NJG1-25A-S2RAD-NJG1-40A-S2继电器类。
