阳明 SSR.YHD4880A直流控交流固态继电器

固态继电器工作原理和接线图固态继电器（Solid State Relay，简称 SSR）是一种在电路中能够替代传统电磁继电器的电器开关设备。

SSR利用固体半导体器件和电子控制电路代替了传统电磁继电器中的电磁绕组，使其具有更快的开关速度、更长的寿命和更低的电磁干扰等优点。

工作原理固态继电器主要由输入控制电路、输出驱动电路和负载控制电路组成。

其工作原理如下： 1. 输入控制电路接收外部控制信号后，通过控制电路中的光电耦合器转换成内部控制信号。

2. 内部控制信号驱动输出驱动电路，激活固体三极管或MOS场效应管等半导体器件。

3. 输出驱动电路中的半导体器件工作时，将负载端回路打通，实现对负载的开关控制。

接线图示例下面是一个常见的固态继电器接线图示例：+---------+ +---------+| | | |----| Load |------| Relay |----| | | |+---------+ +---------+| ||---------------|--------------------- Load| |+-----+ +-----+| | | || +--+ +--+ || | | |+--| Control In +--+| |+---------------+在上图中，Load为负载，Relay为固态继电器，Control In为控制输入端。

通过外部控制信号加在Control In端，可以控制固态继电器的工作状态，对Load进行开关控制。

固态继电器工作原理简单清晰，能够有效取代传统电磁继电器在许多电路控制中的应用，提高了电气设备的可靠性和控制效果。

固态继电器的分类与工作原理固态继电器（Solid State Relay，简称SSR）是一种无触点的电子开关，它通过半导体元件来实现电气信号的转换和控制，具有可靠性高、体积小、寿命长等优点。

固态继电器的分类主要包括驱动方式、开关方式和电气连接方式。

1.驱动方式分类：-常开型：工作时继电器的触点始终处于导通状态，只有收到控制信号后才会断开。

-常闭型：工作时继电器的触点始终处于断开状态，只有收到控制信号后才会闭合。

-双向型：既可以常开，也可以常闭，通过控制信号实现转换。

2.开关方式分类：-零电压开关：只在电源交流电压过零点时闭合，可以减小开关产生的干扰和接触电流峰值。

-非零电压开关：可以在电源电压波形的任意时间点进行开关操作，但会产生更大的电流峰值和干扰。

3.电气连接方式分类：-串联型：继电器的负载与驱动电源串联连接，可以通过继电器来控制负载的通断。

-并联型：继电器的负载与驱动器并联连接，可以通过继电器来对负载进行调整或保护。

1.控制信号输入：通过电路调节控制信号电流的大小，将控制信号输入到固态继电器。

2.光电隔离（光电三端子型SSR）：固态继电器中的光电三端子将输入的控制信号转换为光信号，使得输入和输出之间实现电隔离。

光电耦合器的输入端通过控制信号电流激活光发射二极管，产生光信号。

3.光信号转换（光电三端子型SSR）：光信号进入光检测二极管，使其电导增加，形成与光发射二极管相对应的电流变化。

光电三端子通过这种光信号转换，实现了输入信号的非接触隔离。

4.控制信号放大（FET型SSR）：固态继电器通过驱动电路将输入信号的电流转换为电压信号，驱动场效应晶体管（FET）。

控制信号电压的大小决定了FET的导通程度，从而控制FET管脚之间的通断。

5.开关操作：在光电隔离或FET控制之后，固态继电器会根据输入信号的状态进行开关操作。

当控制信号激活固态继电器时，输出与输入之间的电路就会通断，控制负载的开关与输出状态。

固态继电器（SolidStateRelay，缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。

用隔离器件实现了控制端与负载端的隔离。

固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。

与传统继电器相比，最大的特点在于无触点开关。

一、什么是固态继电器固态继电器是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件（如开关三极管、双向可控硅等半导体器件）的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”。

固态继电器是一种四端有源器件，其中两个端子为输入控制端，另外两端为输出受控端。

它既有放大驱动作用，又有隔离作用，很适合驱动大功率开关式执行机构，较之电磁继电器可靠性更高，且无触点、寿命长、响应速度快，对外界的干扰也小，已被得到广泛应用。

二、固态继电器结构及原理常用固态继电器几乎都是模块化的四端有源器件，其中两端为输入控制端，另外两端为输出受控端，其基本构成如下图所示。

器件中多采用光电耦合器实现输入与输出之间的电气隔离。

输出受控端利用开关三极管、双向晶闸管等半导体器件的开关特性，实现无触点、无火花地接通和断开外接控制电路的目的。

整个器件无可动部件及触点，可实现相当于常用电磁继电器一样的功能。

只是相比传统电磁继电器，可通断的负载一般比较小。

固态继电器按输出端极性的不同，可分为直流式和交流式两大类。

直流固态继电器（DC-SSR）控制电压由输入端IN输入，通过光电耦合器将控制信号耦合至接收电路，经放大处理后驱动开关三极管VT导通。

显然，直流固态继电器的输出端OUT在接入被控电路回路中时，是有正、负极之分的。

交流固态继电器（AC-SSR）的电路原理与直流固态继电器不同的是，其开关元件采用了双向晶闸管VS或其他交流开关，因此它的输出端OUT无正、负极之分，可以控制交流回路的通断。

由于固态继电器的输入端和输出端之间采用了成熟可靠的光电隔离等技术，这使得所接控制弱电和被控强电在电气上完全隔离，因此从各种弱电设备输出的信号可以直接加在固态继电器的输入控制端上，无需另外的保护电路等。

输入（控制）参数（TA=25℃）其它参数（TA=25℃）输入电压范围（直流）3-32VDC 介质耐压4000V AC(输入与输出间)2500V AC（输入、输出与底座间）确保接通电压（直流） 3.0VDC 绝缘电阻1000MΩ（500VDC）确保关断电压（直流） 1.0VDC 工作温度范围-30℃~80℃输入电流(典型值) 12mA 储存温度范围-30℃~100℃输入电流(最大值)15mA 重量约110g反极性电压（直流）-32VDC输出（负载）参数（TA=25℃）D2425A D4825A D6625A输出电压范围40~280V AC 40~480V AC 90~660V AC最大瞬态电压800Vpk 1100Vpk 1500Vpk最大输出漏电流5mA 5mA 5mA最大输出压降 1.5Vrms最大负载电流25A最大浪涌电流（10ms）额定电流的10倍最小功率因数0.5最大接通时间1/2周期+1ms最大关断时间1/2周期+1ms断态电压指数上升率dv/dt 500V/μs特性◆光电隔离◆可提供透明防护盖◆4000V介质耐压◆过零或随机导通开关◆面板安装◆SCR反并联输出◆内置RC吸收回路◆LED指示工作状态◆环保产品（符合ROHS要求）产品介绍：SSR-DA系列为小型大功率固态继电器，输入控制电压为3-32VDC，输出采用单向可控硅反并联，耐dv/dt能力高，输出负载电压范围40-660V AC，最大负载电流25A。

极大的满足了客户各种不同场合的需要。

该产品输入与输出之间采用光电隔离，其介质耐压达到4000V AC。

采用环氧树脂灌封，外型尺寸：57.4mm×45.7mm×23mmSSR-DA系列固态继电器被广泛应用在电炉温控、橡胶塑料机械、印刷机械、包装机械、喷泉控制、数控机床、舞台灯光等工业自动化领域。

杭州国晶电子科技有限公司+86(571)56862135杭州国晶电子科技有限公司 +86(571)56862135 订货标记示例性能曲线图负载电压（）VAC 11漏电流（mA)漏电流与负载电压特性图（@25℃)S S R D 4825A最大负载电流与环境温度特性图（）25A 环境温度（℃）最大负载电流（）A -20 0 20 4 60 80外型安装尺寸图：使用说明：1、实际负载电流≥5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂。

固态继电器介绍及工作原理1.什么是固态继电器，有什么优缺点？固态继电器（亦称固体继电器）英文名称为Solid State Relay，简称SSR。

它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。

固态继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。

主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。

2. 固态继电器可应用于哪些场合？固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

3.固态继电器可分为哪些类型？交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。

4.过零型SSR与随机型SSR在用途上有什么区别？过零型SSR用作“开关”切换（从“开关”切换功能而言即等同于普通的继电器或接触器），我们通常讲的固态继电器多数都为过零型（过零型SSR只能“开关”不能“调压”）。

杭州国晶电子科技有限公司 +86(571)56862135

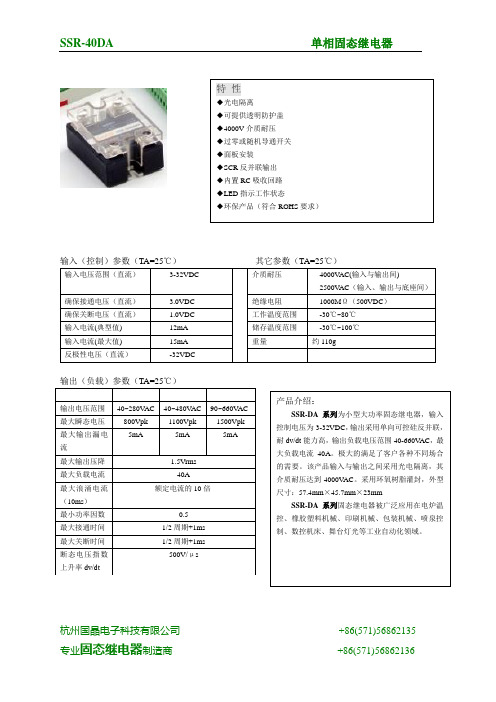

输入（控制）参数（TA=25℃） 其它参数（TA=25℃）
输出（负载）参数（TA=25℃）
杭州国晶电子科技有限公司 +86(571)56862135 订货标记示例
性能曲线图
负载电压（）
VAC 11漏电流（mA)
漏电流与负载电压特性图（@25℃)最大负载电流与环境温度特性图（）
40A 环境温度（℃）
最大负
载电流
（）A -20 0 20 4 60 80
外型安装尺寸图：
使用说明：
1、实际负载电流≥5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂。

2、当两只或以上数量固态继电器并排安装时，应留有足够的间距（10mm以上）。

3、当多只固态继电器共用一个控制电源时，输入控制端可以串联或并联使用；但必须保证每只固态继电器有足够的输入驱动电流。

4、使用于感性负载时，将会出现高瞬间电压和浪涌电流施加在输出端，可能导致固态继电器误导通或损坏。

因此通常需要在输出端接入VTS瞬态二极管或MOV压敏电阻。

压敏电阻推荐选用工作电压的2倍。

或直接选用我公司生产
的半导体过压浪涌保护元件YRC1（适用于单相SSR）与YRC2（适用于三相SSR）。

5、在负载电路中，请串联快速熔断器或断路器，以防止负载短路。

6、阻性负载选取固态继电器电流应为实际负载电流的2-3倍
7、感性负载选取固态继电器电流应为实际负载电流的5-7倍，
8、部分高浪涌负载选取固态继电器电流应为实际负载电流的10倍以上。

杭州国晶电子科技有限公司+86(571)56862135。

固态继电器预充电电路
在控制电路中，固态继电器（Solid State Relay，SSR）是一种不含机械部件的电子开关设备。

预充电电路常用于电路中的预充电过程，其目的是在将电源连接到电容器电路时，通过限制电流的上升速率来减小电流冲击，提高电路元件的寿命。

下面是关于固态继电器和预充电电路的一些常见信息：
1.固态继电器（SSR）：
•工作原理：固态继电器通过半导体元件（通常是双向可控硅或晶体管）实现电路的开关功能，而不像传统继电器
那样使用机械触点。

•特点：无触点、寿命长、响应速度快、不产生电弧和噪音等。

•应用：在各种电气控制系统中广泛应用，包括温度控制、照明系统、电机控制等。

2.预充电电路：
•作用：在连接电源到电容器电路时，通过限制电流的上升速率，减小电流冲击，防止对电路元件和设备的损害。

•设计原理：通常采用电阻、电感、继电器或半导体元件等进行电流限制和控制。

•应用：在大电容负载的电源系统中，如电机启动、电感耦合电池充电等场合。

3.固态继电器在预充电电路中的应用：
•控制电流：固态继电器可以用于控制预充电电路中的电流，通过其开关状态来实现对预充电电路的控制。

•响应速度：由于固态继电器的快速响应，能够更精确地控制预充电电路的操作。

使用固态继电器和预充电电路的组合可以提高电路的稳定性，降低电流冲击对设备的影响，从而延长设备寿命。

在具体的应用中，需要根据电路的特性和要求来选择适当的固态继电器和设计预充电电路。

应用范围:固态品牌:温州阳明型号:SSR-10DD产品系列:SSR 触点形式:常开型额定电压:DC5-60（V）电流性质:直流外形:中型功率负载:中功率防护特征:密封式直流电阻:30（Ω）吸合电流:10（A）释放电流:0.1（A）线圈功率:20（W）额定工作频率:60（Hz）一、产品特点：1、功率金属氧化物场效应管输出(MOSFET)；2、极低的导通电阻；3、输入信号与TTL逻辑电路兼容；4、输入回路与输出回路之间变压器隔离；5、发光二极管指示工作状态；6、配有安全保护盖；7、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证，国内3C认证。

二、型号说明：5-250VDC四、产品应用：SSR系列直流固态继电器采用阻燃工程塑料外壳，造型别致，结构新颖，自升螺丝压接式接线，配有安全盖，使安装、检查方便快捷、安全可靠。

输入端驱动电流小可方便的与计算机终端和各种数字程控电路接口，广泛应用在石油化工仪器设备、食品机械、包装机械、纺织机械、数控机床、塑料机械、健身器材、娱乐设施等自动化控制领域。

特别适用于腐蚀、潮湿、防尘、要求防爆等恶劣环境，及频繁开关的场合。

五、安全注意事项：1、负载电流高于5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂，40A以上加风扇强冷或水冷。

2、使用在感性负载时，高瞬态电压以及浪涌电流施加与输出端，因此可能导致固态继电器误导通或损坏，通常需要在输出端接入具有特定钳位电压的电压控制器件，如双向稳压二极管或压敏电阻(MOV)。

压敏电阻推荐取额定电压的1.6-1.9倍。

3、控制接近最小负载电流的较小负载电流负载时，须在负载上并联一个虚拟负载电阻，以减小输出端漏电流在负载上产生较高的剩余电压。

4、为了避免固态继电器的温升超过允许值，设计应用时应考虑散热效果和安装位置，当两只或多只固态继电器并排安装时，应留有适当的间距。

固态继电器介绍及工作原理
一、固态继电器的介绍
固态继电器有多种型号，分别根据电极数量、分路方式、控制电源电压、绝缘电阻等参数而定，一般情况下，根据控制电源电压不同可分为
5V、12V、24V和48V等。

固态继电器的特点是小巧、体积小、重量轻、耐热、绝缘性能强、可靠性高，且相比传统电磁继电器具有噪音小、耐热性能高、省电、控制方便、操作可靠、复位快速、寿命长等优点。

二、固态继电器的工作原理
从图中可以看出，固态继电器由三部分组成：控制电源、晶体管以及控制电路（固态元件）。

当控制电源电压通过晶体管的基极（B）时，晶体管导通，使控制电路导通，从而将控制电源的负极（C）连接到负载（L）侧，从而实现负载侧的电流通入。

另外，由于晶体管可以将控制电源的负极（C）连接到负载（L）侧，从而可以将控制电源的正极（A）连接到负载（L）侧。
