6S13手机装配作业指导书

  • 格式：doc
  • 大小：1.16 MB
  • 文档页数：45

6S13手机装配作业指导书
2
3
DOC#Date2010-07-30
Revision 1.0Page 2 of 16
4
Title6S13 Assembly Working Instruction
目录
1. 目的.
2. 范围.
3. 基本外形定义.
4. 工厂组装具体步骤.
5
DOC#Date2010-07-30
Revision 1.0Page 3 of 16
6
Title6S13 Assembly Working Instruction
1. 目的
本文件详细描述了6S13产品在工厂组装时的工艺流程及操作指导。

7
DOC#Date2010-07-30
Revision 1.0Page 4 of 16
8
Title6S13 Assembly Working Instruction
2. 范围
本文件只适用于6S13产品。

9
DOC#Date2010-07-30
Revision 1.0Page 5 of 16
10
3. 基本外形定义:
上滑轨A壳
D壳螺丝塞A壳TP
D壳装饰镜片C壳
闪光灯镜片D壳
摄像头装饰圈滑盖按键
铭牌A壳装饰镜片
电池盖机身主按键
11
12
13
6S13_TP
6S13_STICKER _TP
6S13_FLIP_FRO NT
M100C_WQVGA_LCM_26_ASM_30
M100C_MAIN_FPC_AS M_17
6S13_KM100B_MAIN_P CBA_ASM_94EYPAD M100C_HINGE_
ASM_37
6S13_HOUSING _FRONT M100B_ANTENNA _ASM_35 6S13_HOUSING_REAR 6S13_BATTERY_CO VER
BL-4CT_1_31
6S13_SIDEKEY_VO 6S13_SIDEKEY_CA M
14
文字说明
Part name 数量工
装
工装数量
A
壳
1 1
按键组1 1
图片说明
DOC#Date2010-07-30
Revision 1.0Page8 of 16
16
文字说明
1.0 防静电要求
1.1 操作人员要求带静电手腕，穿静电服，静电鞋。

1.2 工作前操作人员核对部品是否齐全，
品番是否与部品对应。

2.0 操作指导/工艺要求
2.1先将滑盖按键板相应位置上贴好导电布和
DOME，然后在按键板相应位置上焊接好滑轨FPC。

3.0 注意事项
3.1装配时要保护好滑轨FPC。

Part name 数量工
装
工装数量
滑盖
按键
板、
DOME
1 1
导
电布
1 1
滑轨1
图片说明
滑轨FPC
导电布
滑盖按键板
18
文字说明
1.0 防静电要求
1.1 操作人员要求带静电手腕，穿静电服，静电鞋。

1.2 工作前操作人员核对部品是否齐
全，品番是否与部品对应。

2.0 操作指导/工艺要求。

把滑轨装入A壳，用4颗螺丝紧固在A壳。

3.0 注意事项
注意装好后上滑轨不能高出A壳，最好0.05以内。

Part name 数量工
装
工装数量
A
壳
组
件
1 1
滑轨组件1 1
图片说明
滑轨
滑轨螺丝
19
DOC#Date2010-07-30
Revision 1.0Page10 of 16
20
文字说明
1.0 防静电要求
1.1 操作人员要求带静电手腕，穿静电服，静电鞋。

1.2 工作前操作人员核对部品是否齐全，
品番是否与部品对应。

2.0 操作指导/工艺要求
2.1 将主按键装入C壳。

2.2 将防磨条扣入C壳压住主按键。

3.0 注意事项
3.1 装配中不能碰到壳体的外表面，不能碰断卡扣Part name 数量工
装
工装数量
主按
键
1 1
C 壳、防磨条1 1
图片说明
C壳
主按键
21
22
文字说明
1.0 防静电要求
1.1 操作人员要求带静电手腕，穿静电服，静电鞋。

1.2 工作前操作人员核对部品是否齐
全，品番是否与部品对应。

2.0 操作指导/工艺要求
2.1 C壳组件通过4颗螺丝与装好滑轨的A壳组件紧
固好。

2.2 将两个防撞垫装好在C壳相应位置上。

3.0 注意事项
3.1 注意B、C壳间隙要均匀。

Part name 数量工
装
工装数量
A 壳组件1 1
图片说明
防撞垫
滑轨螺丝
C壳
滑轨
文字说明
3.1 贴按键DO时一定要对好定位孔
Part name 数量工
装
工装数量
主
PCB
组件
1 1
按键DOME 1 1
图片说明
Date2010-07-30
DOC#
Revision 1.0Page13 of 16
25
文字说明
Part name 数量工
装
工装数量
主PCB 组1 1
图片说明
27
文字说明
1.0 防静电要求
1.1 操作人员要求带静电手腕，穿静电服，静电鞋。

1.2 工作前操作人员核对部品是否齐全，
品番是否与部品对应。

2.0 操作指导/工艺要求
2.1将滑轨FPC泡棉贴在主板FPC连接器座上。

2.2 把滑轨FPC插入主板的FPC连接器座上。

2.3 把主板扣入C壳。

3.0 注意事项
3.1 一定要整理好滑轨FPC，防止被折伤。

Part name 数量工
装
工装数量
BCD 壳1 1
图片说明
装好的A、B、C壳组
装好主PCB组件
滑轨FPC泡棉
DOC#Date2010-07-30
Revision 1.0Page15 of 16
29
文字说明
Part name 数量工
装
工装数量
音
量
钮
组
件
1 1
拍照键组件
1 1
MIC 1 1
图片说明
31
图片说明
文字说明
Part name 数量工
装
D
1 1
壳、
闪光
灯镜
片、
摄像
头装
饰圈
D壳 1 1
33
34
35
文字说明
1.0 防静电要求
1.1 操作人员要求带静电手腕，穿静电服，静电鞋。

1.2 工作前操作人员核对部品是否齐全，
品番是否与部品对应。

2.0 操作指导/工艺要求
2.1 将装好的D壳装入C壳。

2.2 用6螺丝紧固好D壳。

3.0 注意事项
3.1 要特别注意装入D壳时不要压坏侧键。

Part name 数量工
装
工装数量
ABC 壳组件1 1
图片说明
D壳组件
36
37
38
文字说明
1.0 防静电要求
1.1 操作人员要求带静电手腕，穿静电服，静电鞋。

1.2 工作前操作人员核对部品是否齐全，
品番是否与部品对应。

2.0 操作指导/工艺要求
2.1 将电池装入D壳
Part name 数量工
装
工装数量
ABC
D组
件
1 1
电池1 1
图片说明
电池
39
40
41
文字说明
1.0 防静电要求
1.1 操作人员要求带静电手腕，穿静电服，静电鞋。

1.2 工作前操作人员核对部品是否齐全，
品番是否与部品对应。

2.0 操作指导/工艺要求
2.1 将铭牌贴好在电池盖上。

2.1 将电池盖扣入D壳。

Part name 数量工
装
工装数量
ABCD
壳组
件
1 1
电池盖组件1 1
图片说明
电池盖
电池盖铭牌
42
43
44
文字说明
1.0 防静电要求
1.1 操作人员要求带静电手腕，穿静电服，静电鞋。

1.2 工作前操作人员核对部品是否齐全，
品番是否与部品对应。

2.0 操作指导/工艺要求
2.1 分别将TP、A壳装饰片贴好在A壳。

2.1 检查整机功能OK后装上螺丝塞在D壳。

Part name 数量工
装
工装数量
ABCD
组件
1 1
TP、A壳装饰片
1 1
螺丝塞2 1
图片说明
TP
A壳装饰片
螺丝塞
45。

合集下载

手机组装作业指导书样板

手机组装作业指导书样板

手机组装作业指导书样板一、引言手机是人们日常生活中不可或缺的通信工具。

随着科技的不断进步，手机的功能越来越强大，外形越来越华丽。

然而，对于普通用户来说，了解手机的内部组成与组装方式并不容易。

为了帮助大家更好地了解手机的组装过程，本文特别为大家提供了手机组装作业指导书样板。

二、准备工作在进行手机组装之前，我们需要做以下准备工作：1. 准备所需的手机零件，包括主板、屏幕、电池、摄像头等。

2. 准备组装所需的工具，如螺丝刀、开胶刀、钳子等。

3. 在清洁干净的工作台上摆放所需的工具和零件。

三、组装步骤1. 打开手机背板，将电池插入电池槽内，并确保电池与主板的接触良好。

2. 将主板放置在合适的位置上，并将其与电池连接。

3. 使用螺丝刀将主板固定在手机壳上，确保紧固螺丝的力度适中。

4. 将屏幕连接线插入主板相应的插槽上，注意接线的正确性。

5. 轻轻放置屏幕在手机壳上，并确保与主板的连接稳固。

6. 插入摄像头线，并将摄像头固定在屏幕上相应的位置上。

7. 安装其他必要的零件，如扬声器、麦克风等，并确保它们的连接牢固。

8. 关闭手机壳，确保所有螺丝紧固，手机外观完整。

四、注意事项1. 在组装前，确保自己有足够的时间和耐心进行操作，不要心急操之过急。

2. 在操作过程中，尽量避免与手机内部的电路板接触，以免发生静电损害。

3. 在组装过程中，注意正确连接各种线缆和插槽，以免导致组装失败或使用中出现问题。

4. 在组装过程中，如果遇到任何困难或问题，可以寻求专业人士的帮助。

五、总结手机组装是一项需要技巧和耐心的工作，但是通过正确的步骤和方法，我们也可以成功地完成手机组装的任务。

本文提供的手机组装作业指导书样板，希望能够为大家提供一些帮助和指导。

当然，组装手机这样的操作需要具备一定的专业知识和经验，如果您不具备相关知识和技能，建议您寻求专业人士的帮助，以免造成无法修复的损坏。

祝大家在手机组装中取得良好的效果！。

手机组装作业指导书

手机组装作业指导书

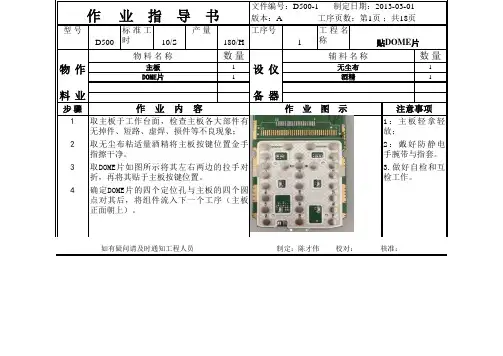

型号D500标准工时10/S产量180/H工序号1工程名称数量数量1111步骤1 2 3 41：主板轻拿轻放；2：戴好防静电手腕带与指套。
