手机机芯检验作业指导书样板

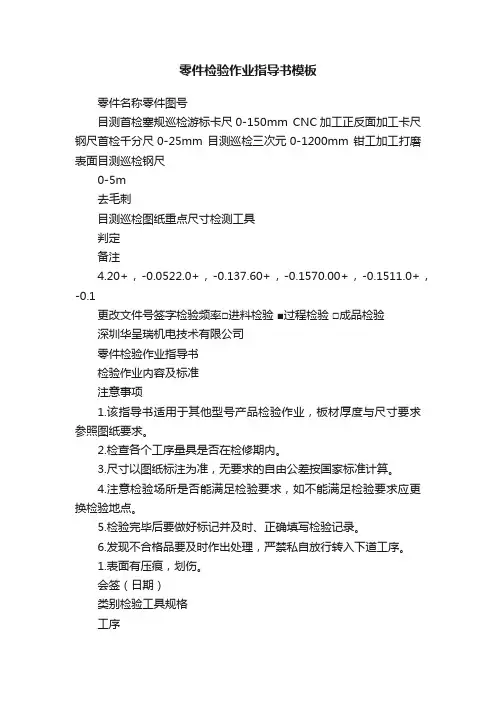

零件检验作业指导书模板
零件名称零件图号
目测首检塞规巡检游标卡尺0-150mm CNC加工正反面加工卡尺钢尺首检千分尺0-25mm 目测巡检三次元0-1200mm 钳工加工打磨表面目测巡检钢尺
0-5m
去毛刺
目测巡检图纸重点尺寸检测工具
判定
备注
4.20+，-0.0522.0+，-0.137.60+，-0.1570.00+，-0.1511.0+，-0.1
更改文件号签字检验频率□进料检验■过程检验□成品检验
深圳华呈瑞机电技术有限公司
零件检验作业指导书
检验作业内容及标准
注意事项
1.该指导书适用于其他型号产品检验作业，板材厚度与尺寸要求参照图纸要求。

2.检查各个工序量具是否在检修期内。

3.尺寸以图纸标注为准，无要求的自由公差按国家标准计算。

4.注意检验场所是否能满足检验要求，如不能满足检验要求应更换检验地点。

5.检验完毕后要做好标记并及时、正确填写检验记录。

6.发现不合格品要及时作出处理，严禁私自放行转入下道工序。

1.表面有压痕，划伤。

会签（日期）
类别检验工具规格
工序
工步
检验工具标记处数日期编制（日期）审核（日期）批准（日期）客户投诉记录
实测尺寸
1.检验来料外观是否平整，无变形翘曲。

2.检验来料方通是否合格
1.按图纸要求检测产品尺寸
2.检验表面无碰伤，划伤，压痕，变形，翘曲。

1.检验表面无碰伤，划伤，压痕。

1.去除表面毛刺
产品名称9315腔体文件编号WI-QC-001产品型号DKBA8.034.9315/
共 1 页
第 1 页。

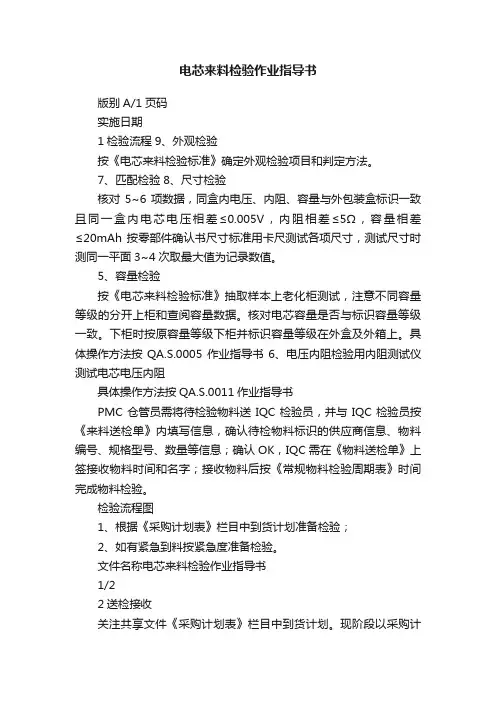

电芯来料检验作业指导书版别A/1页码实施日期1检验流程9、外观检验按《电芯来料检验标准》确定外观检验项目和判定方法。

7、匹配检验8、尺寸检验核对5~6项数据，同盒内电压、内阻、容量与外包装盒标识一致且同一盒内电芯电压相差≤0.005V，内阻相差≤5Ω，容量相差≤20mAh 按零部件确认书尺寸标准用卡尺测试各项尺寸，测试尺寸时测同一平面3~4次取最大值为记录数值。

5、容量检验按《电芯来料检验标准》抽取样本上老化柜测试，注意不同容量等级的分开上柜和查阅容量数据。

核对电芯容量是否与标识容量等级一致。

下柜时按原容量等级下柜并标识容量等级在外盒及外箱上。

具体操作方法按QA.S.0005 作业指导书6、电压内阻检验用内阻测试仪测试电芯电压内阻具体操作方法按QA.S.0011作业指导书PMC仓管员需将待检验物料送IQC检验员，并与IQC检验员按《来料送检单》内填写信息，确认待检物料标识的供应商信息、物料编号、规格型号、数量等信息；确认OK，IQC需在《物料送检单》上签接收物料时间和名字；接收物料后按《常规物料检验周期表》时间完成物料检验。

检验流程图1、根据《采购计划表》栏目中到货计划准备检验；2、如有紧急到料按紧急度准备检验。

文件名称电芯来料检验作业指导书1/22送检接收关注共享文件《采购计划表》栏目中到货计划。

现阶段以采购计划表做检验计划用1、准备《电芯来料检验标准》《抽样方案作业指导》、《零部件确认书》、《电芯来料检验作业指导书》，样板；2、准备《原始数据记录表》《电芯来料检验报告》。

3、确认以上文件或样板是最新版本且是受控的。

PMC仓管员提交《来料送检单》及待检验物料。

操作步骤操作内容确认及注意事项备注/图片2013/9/2IPAKY-QA-20130902根据《电芯来料检验标准》方法抽取样品。

1、产品的形状，结构与样板一样;2、对样检查时须一手拿着样板一手拿着样品，对样品的六个面进行逐一部位的检查;3、同时须确认性能检测项目的一致性 ;4、确认完后做好不符合项记录。

作业内容：一、参照标准：1 抽样标准按照国标GB/T 2828.1-2003 一次抽样 II类允收水准AQL：CRI=0MAJ=0.65（AC：0 ，RE：1） MIN=2.5（AC：1 ，RE：2）；2 公司《成品手机检验标准》；二、组装检验内容：1 取出手机检查整机外观，标准根据《9000成品检验标准》的外观部分执行，并检查手机电池仓内有无当线QC做的记号；2 插上移动或联通卡装电池开机，注意听开机铃声是否有杂音、无音、电流声、断续、沙音等现象；检查LCD背光灯是否亮度正常；LCD显示是否正常（有无竖条、字体缺行、异色点等不良现象）；搜网成功后，有无显示中国移动或中国联通；信号格是否是时有时无等现象；有无跳卡（重启）等现象；3 输入指令9000: (*#9000*#)进入手动测试模式：1、Version:检查本机软件是否为最新出货软件版本，并且检查有无校准记录“10”字样；2、Echo Loop:检查通话回路，用吹气的方式吹MIC，同时仔细听 REC受话有无杂音、音小、沙音、无音等不良现象；3、按键：检查每一个按键功能是否正常，有无出现轻按无作用、按键失灵或错乱、按键灯不亮等不良现象；4、vibrator:检查马达是否有振动、振动杂音、无振动等不良现象；5、铃声：检查喇叭发出的铃音是否正常，有无杂音、破音、沙音、音小等不良现象；6、LCD:在Auto Display切换每一种颜色时，注意看每一种切换的颜色中有无其它颜色的异色点；7、Receiver:检查受话器发出的声音是否正常有无杂音、音小、沙音、无音等不良现象；8、Headset:检查插入耳机有无功能，对着耳机MIC吹气，耳机喇叭声音是否正常有无杂音、音小、沙音、无音或电流声等不良现象；4 触摸右下角Ipod菜单进入MP3播放功能，检测MP3歌曲能否正常播放，声音有无出现沙音、断续、杂音、音小、电流声等不良现象；歌词显示进度是否与声音同步；MP3清单中的歌曲是否有多或少项目；在播放时插上耳机进行测试，听声音有无切换到耳机，耳机声音是否正常，有无单边响等不良现象；5 触摸右上角相机菜单进入拍照功能，分别切换前后摄像头检查拍照功能是否正常，有无拍照花屏、拍照死机、拍照模糊、拍照黑团、拍照白团等不良现象；拍照后进行保存并查看所拍的照片是否与所拍物景一致，有无出现预览模糊、花屏等不良现象；确认OK后删除所有相片；拍照时同时检查闪关灯功能是否正常；6 触摸 YouTube 娱乐菜单，选择一个视频进行播放，检查播放视频声音有无出现沙音、断续、杂音、音小、电流声等不良现象；声音与显示进度是否同步；视频播放器里清单中是否有多或少项目；7 进入第二页界面，选择收音机菜单，插上耳机进入后，选择操作进入自动搜索并设置，完成后检查频道列表中所搜到的频道数量是否一致，任选其中一个频道进行播放，检查是否能正常播放；8 进入第二页界面，选择文件管理菜单，触摸存储卡检查内存空间是否一致，检查存储卡里的各文件夹里的文件是否为出货要求的文件内容；9 进入第二页界面，选择 WIFI 菜单，打开WIFI功能，检查能否正常搜索到无线网络；10进入第二页界面，选择蓝牙菜单，检查能否正常开启和关闭蓝牙；11.点击TOM猫，触摸有无功能12 用移动卡拨打10086或联通卡拨打10010，接通前是否会出现无法联机或无服务的现象；通话过程中是否会出现无法联机、无服务或跳卡等异常现象；通话是否有电流声、无声、沙音、杂音、音小、断续、屏闪等不良现象；按下免提功能检查通话时有无电流声、无声、沙音、杂音、音小、断续、屏闪等不良现象；同时插上耳机对耳机通话进行测试，耳机声音有无电流声、无声、沙哑、杂音、音小、断续、耳机单边响等不良现象，并检查用耳机能否挂断通话；测试通过后删除所有通话记录和将通话时间归零；13 充电功能：插上充电器连接手机进行充电（在开机与关机状态下进行充电），看手机上是否显示充电时的图标，在插入和移除充电器时，看手机上是否显示“充电器已连接和充电器已移除”的字样，在充电时注意手机或充电器电池有无发热现象；14 将检验出的不良品按照缺陷类别，放置于不合格区，并填写返工单交给联华程QC组长确认和返工后再报检。

、多画、有黑/白/花屏、黑线或显示倾按音量下键调颜色触摸不应有屏反应慢、水印、触屏失效、触屏不灵震动正常，无震动弱、无杂音、异响，不震动等不良无杂音、断续、电流声、受话音小等不良，手机放置在桌面上，用手遮住传感器无距离传感功无效、时无距离传感功能等影片MP4进行播放，无死机、花屏、无放6S-10S）；暂停播放MP4图标，暂停播放当前MP4；播放MP4图标，则播放当前MP4；停止播放MP4图标，则停止播放MP4幕功能，播放MP4自动旋转屏幕免提，检测喇叭无杂音、无免提功能等，待机界面显示插入耳机并有耳机图机左右听筒有受话，无杂音、断续、电流声、受话音小按侧键调节音量，受话音量随音量图标增加、减少相应增大、减小、耳机可接电话挂电话、拔出耳机应无显程中，按上下侧键，必须实现音量调右下角图标/到相册/查看，点击分享--删除照片、退出灯不亮，不闪,颜色异常音，音小，异响无杂音、断续、电流声、无声无死机、花屏、线条，缺画、白屏、黑工程模式检查内容功能、按键功能不稳定、按键功能错乱受话，无杂音、断续、电流声、受话音“选择通话记录”→点击左下角按钮→示OK,不平整显示NG，不可无重力传感器屏幕会熄灭，手移开屏幕变亮；无距待机模式MP3进行播放，手机播放音乐音质必须花屏、白屏等现象（至少播放6S-10S）右方向图标可以正常切换到下一首MP3，此时播放的MP3是下一首MP3；左方向图标可以正常切换到上一首MP3，此时播放的MP3是上一首MP3；播放MP3图标，则播放MP3；停止播放MP3图标，则停止播放MP3-蓝牙-关闭蓝牙，看有无无法关闭蓝送文件时，将另一部手机蓝牙设置打开可检测性，才可搜索设备，即可传送文件-WLAN--扫描--、点击无线局域网网络入UC浏览器确认WLAN是否可正常使用索区域-输入地图-选择地吧地图-进入退出动对焦、对焦框为绿色、拍照无死机、等屏幕测试是否可旋转屏、线条，缺画、白屏、黑屏、异色点针动表示录音开始，点击停止-点击录收音机，检查收音无杂音,无法收音,不，无充电死机，无法充电，充电断电，±2，是否不信号，信号低，不稳定，传感功能等前MP4；P4S-10S）P3使用。

终端手机通用标准检验指导书-V9.0编制/日期：评审/日期：审核/日期：批准/日期：受控状态：■受控文件□非受控文件本指导书旨在描述终端手机产品的通用检验标准及产品验收相关要求，以作为我司及外协厂检验人员对终端手机产品外观验收的依据，确保产品质量达到我司的质量要求。

三． 适用范围本检验指导书适用于终端手机产品的整机外观检验，对有特殊工艺和特殊要求的产品，则依据具体的产品检验指导书检验。

四． 操作指引4.1 检验工具直尺、游标卡尺、塞规、比对片、条码枪、防静电手套或指套、无尘布、酒精、小刀，封箱胶布、透明胶带、测试用SIM 卡、TF 卡等、颜色比对卡（颜色九宫格）、电子秤，蓝牙样机，WIFI 路由器、FM 发射台2pcs ；4.2 检验条件视 力：检验员视力要求不低于1.0(含矫正视力)； 距 离：人眼与被测手机表面的距离为300mm--350mm光照强度：700-1000Lux检视角度：初始时，产品与桌面成45度，检视角度垂直于产品被检视面，固定检视方向，随后产品上下左右各转动45度.检视时间：标准检视时间为10±5S 。

在这15S 内缺陷仍不可见，则此检视件视为合格。

建议一级面（含A 级面）检验时间7s ，二级面检验时间5s ，三级面检验时间3s 。

4.3 抽样要求A ．送检数量要求：每批最大送检数量≤2000PCS检验项目抽样计划允收水准外观/功能/定制（ 除软件生产抽检用例）/电池/包材附件（非电子件）GB/T 2828.1-2012正常检验一次抽样方案,一般检验水平II (首件全检)致命缺陷(CR)：C=0 严重缺陷(MA)：AQL=0.25轻微缺陷(MI)：AQL=1.0 充电器、电池等电子附件 见具体的检查项目要求. / 数据文件全检（每批只有1个数据文件）AC/RE=0/1 手机/背贴/彩盒标签/中箱标签上面物理号对应关系GB/T 2828.1-2012正常检验一次抽样方案,一般检验水平IIAC/RE=0/1条形码质量等级检查 每班每条线每个标签抽检3PCS ，抽检的标签上所有条形码都需扫描检测（包含中箱标签、彩盒标签、背贴标签、定制标签上的所有条形码）AC/RE=0/1状，条状，块状等的可擦除的污染。

检验作业指导书（共五则）第一篇：检验作业指导书检验作业指导书1．进料检验 1.1 定义进料检验又称来料检验，是制止不良物料进入生产环节的首要控制点。

进料检验由IQC执行。

1.2 检测要项IQC在对来货检验前，首先应清楚该批货物的品质检测要项，不明之处要向本部门主管问询，直到清楚明了为止。

在必要时，IQC验货员可从来货中随机抽取两件来货样，交IQC主管签发来货检验临时样品，并附相应的品质检测说明，不得在不明来货检验与验证项目、方法和品质允收标准的情况下进行验收。

1.3 检验项目与方法 1.3.1 外观检测一般用目视、手感、限度样品进行验证。

1.3.2 尺寸检测一般用卡尺、千分尺、塞规等量具验证。

1.3.3 结构检测一般用拉力器、扭力器、压力器验证。

1.3.4 特性检测如电气的、物理的、化学的、机械的特性一般采用检测仪器和特定方法来验证。

1.4 检验方式的选择 1.4.1 全检方式适用于来货数量少、价值高、不允许有不合格品物料或公司指定进行全检的物料。

1.4.2 免检方式适用于低值、辅助性材料或经认定的免检厂来料以及生产急用而特批免检的，对于后者IQC应跟进生产时的品质状况。

1.4.3 抽样检验方式适用于平均数量较多、经常性使用的物料。

样本大小：批量的10%（不少于20件），允收数AC=0，拒收数RE=1。

1.5 检验结果的处理方式 1.5.1 允收经IQC验证，不合格品数低于限定的不合格品个数时，则判为该批来货允收。

IQC应在验收单上签名，盖检验合格印章，通知货仓收货。

1.5.2 拒收若不合格品数大于限定的不良品个数，则判定该送检批为拒收。

IQC应及时填制《IQC退货报告》，经相关部门会签后，交仓库、采购办理退货事宜。

同时在该送检批货品外箱标签上盖“退货”字样，并挂“退货”标牌。

1.5.3 特采特采，即进料经IQC检验，品质低于允许水准。

IQC虽提出“退货”的要求，但由于生产的原因，而做出的“特别采用”的要求。

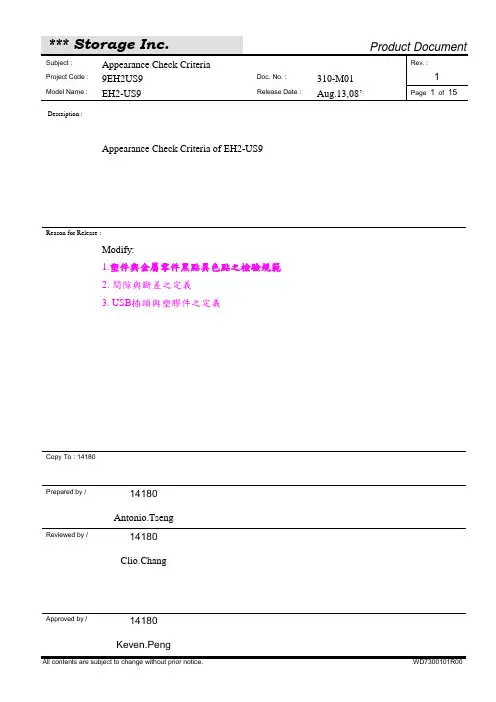

Description :Appearance Check Criteria of EH2-US9Reason for Release :Modify:1.塑件與金屬零件黑點異色點之檢驗規範2. 間隙與斷差之定義3. USB插頭與塑膠件之定義Copy To : 14180Prepared by / 14180Antonio.TsengReviewed by / 14180Clio.ChangApproved by / 14180Keven.Peng1 外觀檢驗標準1.1素材件檢驗規範(未指定)：1.1.1在自然光或人為燈光照明光源800-1500lux以上，作業員在進行外觀檢驗時相對光源持45度。

1.1.2檢驗距離：450-550毫米(18-22英尺)。

1.1.3檢驗時間：A面：10秒，B面：5秒。

A面：一般在最終用戶使用時，所有的可視表面：例如上蓋正視面、前後左右側面，I.中蓋前後左右外觀面。

B面：一般在最終用戶使用時，所有不可視面：例如下蓋表面。

1.1.4避免在反光的情況下檢驗產品，以免出現不必要的瑕疵。

1.1.5除非客戶特別要求，不得用放大鏡檢驗塑膠件的外觀。

1.1.6素材外觀檢驗標準：則不良總數允許x2。

*兩個相鄰的不良間距應大於25mm。

*結合線、厚薄陰影等比封承認鑒樣為準。

1.1.7針對同一產品上的不同材質，如果可以吹掉或自動掉落，則可以接受；如果需用手或布才可清除的，則不可接受，如油污、黏膠等。

1.1.8表面上的縮水印，需比對樣品來確認，若在內部且不影響功能和外觀則為合格。

1.1.9毛刺和毛邊：所有內部的毛刺和毛邊，在不影響實配、組立、功能的條件下，允許的最大範圍是0.5mm，並且產品組裝後從外部任何一角度來看都不易看到的則允收，如果毛邊的可視度明顯並通過外部可以看到是不允許的。

1.1.10料頭修剪的要求：內部料頭同上，外部料頭不高於平面或表面，若是設計構造成應比對封鑒樣。

1.1.11螺絲柱的檢驗內容：A.目視檢驗螺絲柱不允許有不飽、偏心、結合線，螺絲柱因縮水而發亮的現象。

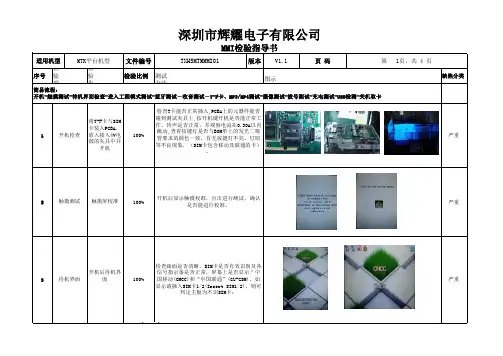

文件编号版本V1.1页 码序号检验项目检验步骤检验比例 测试方法 图示1100%2100%3100%简易流程：开机-触摸测试-待机界面检查-进入工程模式测试-蓝牙测试－收音测试－T-F卡、MP3/MP4测试-摄像测试-拔号测试-充电测试-USB检测-关机取卡开机检查将T-F卡与SIM 卡装入PCBA，放入接入4V电源的夹具中并开机检查T卡能否正常插入,PCBA上的元器件能否碰到测试夹具上,按开机键开机是否能正常工作，铃声是否正常，并观察电流在0.30A以内跳动,查看按键灯是否与BOM单上的发光二极管要求的颜色一致，有无按键灯不亮、灯暗等不良现象，（SIM卡包含移动及联通的卡）。

检查画面是否清晰，SIM卡是否有效识别及各信号指示条是否正常，屏幕上是否显示＂中国移动(CMCC)和“中国联通”(GU-GSM)，如显示请插入SIM卡1/2(Insert SIM1/2)，则可判定主板为不识SIM卡；触摸测试触摸屏校准开机后显示触摸校准，点击进行测试，确认是否能进行校准。

序号检验项目检验步骤检验比例待机界面开机后待机界面测试方法图示第 1页，共 4 页适用机型MTK平台机型TXHSMTMMMI01文件编号版本V1.1页 码第 1页，共 4 页适用机型MTK平台机型TXHSMTMMMI014100%5100%6100%7100%8100%9100%听筒测试受话测试(Receiver)序号检验项目检验步骤检验比例测试方法图示软件版本确认（Version）进入工程模式，检查此块PCBA下载的软件版本是否与生产任务通知单上的软件版本一致。

检查Serial No:是否为MT0123456789，若是则说明未过Calibration，需返回上道工序重新测试。

回音测试（EchoLoop）1、进入工程模式，不插入耳机，吹夹具上的麦克风，听夹具上的听筒是否有吹气声的回音吹气检测按键测试（Keypad）进入工程模式，检查按键功能是否正常，有无按键无作用、功能错等现象。

手机壳料来料检验作业指导书目录壳料来料检验作业指导书 (1)1.0 目的 (1)2.0 适用范围 (1)3.3 轻缺陷――除致命缺陷、重缺陷外的缺陷。

(1)4.0 职责 (1)5.2 检验条件及环境 (1)5.3 检验方法 (2)5.4 检验记录 (6)1.0 目的通过对入厂原材料的检验，确保其符合我司的使用标准。

2.0 适用范围本作业方法适用于凯利通公司对外壳来料的检验标准。

3.0 定义3.1 致命缺陷――对人体存在安全隐患的缺陷。

3.2 重缺陷――导致产品失效或使产品性能、使用功能降低，或者使产品存在故障隐患的缺陷。

3.3轻缺陷――除致命缺陷、重缺陷外的缺陷。

3.4 壳料――指手机的外保护体，材质包括塑料喷漆、电镀，金属外壳等。

4.0 职责IQC检验员――按照本工作指引进行日常的按键来料检查工作；品质工程师――负责制定并解释本工作指引。

5.0 程序5.1 抽样方法按照GB2828一般检查水平II，采用一次抽样计数型抽样方案进行检查。

致命缺陷AQL 为0，重缺陷AQL为0.40，轻缺陷的AQL为1.0（单个产品轻缺陷超过两个时，按一个重缺陷计算）。

5.2 检验条件及环境5.2.1 距离：人眼与被测物的距离为30cm—35 cm5.2.2 时间：每片检查时间在10S±5S之间5.2.3 位置：垂直于被测面±45°角5.2.4 照明：600～800LUX或40Ｗ两盏冷白荧光灯5.2.5 工具：游标卡尺、菲林及以下附表所标注的测试检验工具5.3 检验方法5.3.1 检查区域A面：整机装配后，正常使用时，第一眼可看到的表面，如正面、打开翻盖后出现的面。

也称第一检查面。

B面：整机装配后，正常使用时，非直视区域但通过变换角度可看到的面，如手机的侧面、电池面(也称第二检查面)。

C面：整机装配后，正常使用时看不到的面，如取出电池后才看到的表面。

也称第三检查面。

D面：需拆开整机后才能看见的部位，如手机内部。

IQC检验作业指导书-保护板文件编号版本/修订发出部门生效日期总页数QA-WI-023 R01/02 品质部2012年06月07 77.1.2检验外包装有无破损，包装方式是否符合我司要求7.1.3拆开包装检查数量、实物是否与标示一致7.1.4外包装标示有无ROSH标示，并且有认证编号7.2、外观检查：7.2.1 请参照 QA-WI-138 <<IQC检验作业指导书-外观检验标准》7.3、尺寸检查：此项缺陷属轻微缺陷 MA=0.257.3.1请参照开发输出文件《保护板检验规范》检验尺寸。

注意：每个平面尺寸以最大尺寸为准。

要求保护板元件不能超出板边。

7.4、性能测试7.4.1仪器参数设置根据样品规格书和保护板测试规范设置测试项目：过充保护、过放保护、过流保护、短路保护、自耗电。

选择需要测试的项目，具体设置如下：图(1)为开机界面,按导航键选定参数设置项,按确认键进入图(2) 界面，再选择测试选项按确认进入图（3）界面，根据保护板测试文件规定选择测试项目（1）（2）（3）7.4.1.1内阻校正，选择内阻校正，将表笔B-与P-短接，待显示数据稳定后确认保存，具体操作。

如下：如图（4）界面，按导航键选择内阻校正如图（5）界面，按确认键进入图（6）界面测试。

（4）（5）（6）7.4.1.2 延时设置，选择延时设置项，双节板将表笔B2+、B1+、P+、P-、B-分别接在保护板上的B+、BOM、P+、P-、B-点，单节将表笔B1+、P+、P-、B-分别接在保护板上的B+、P+、P-、B-点，待测试数据稳定后确认保存测试数据，注意最后接P-表笔。

具体操作如下：如图（7）在开机界面选择延时进入图（8）。

IQC检验作业指导书-保护板文件编号版本/修订发出部门生效日期总页数QA-WI-023 R01/02 品质部2012年06月07 7界面测试(7) （8）7.4.1.3自耗电校正，双节板将表笔B2+、B-连接保护板上的B+、B-,待测试数据稳定后直接退出，单板将表笔B1+、B-接保护板上的B+、B-待数据稳定后直接退出。

福建XXX有限公司版次：第三层文件焊接组作业指导书页次：1/10分发号：第1道工序检验机芯板作业指导书人数1人组装所需配件老化好的机芯板、锂电池操作工具机芯使用要求相配套的变压器、镊子、喇叭、标签贴纸、纸板、静电环、卡通笔1.操作步骤：1.1取待检验的机芯板，检查机芯板是否有缺损等现象并插上电源；1.2通电后检查显示和功能是否正常（有没有与生产单要求的一致）。

检验合格后装上锂电池。

图(1)接上电源图(2)检验功能图(3)装锂电池操作方法：通电前对机芯板外观进行目视检查，是否有板面有脏污、助焊剂、胶丝、数码管划伤、元器件严重压倒、高件要求打胶部位漏打胶或打胶不规范，距离螺丝孔周边4mm处不应有胶体或螺丝孔堵塞现象，发光管严重倾斜等现象。

通电后机芯板进入自检状态或全显状态，检查数码管或发光管显示亮度是否均匀一致，无漏光、偏暗、缺笔、显示异常等现象，调整功能按钮时机芯板显示应与其功能相对应且按钮键手感应均匀无卡死、失效或时正常时不正常现象。

核对机芯板与订单要求是否一致。

通电后检查语音报时或其它音乐IC功能是否失效或喇叭声音断续、严重沙哑、声音小、蜂鸣器声音偏小、失真。

检验过程中对数码管划伤现象应用卡通笔进行修补，修补应确保不划到数码管笔段处，板面脏污、助焊剂或胶丝现象应进行清洁处理。

在通电状态下将机芯板与工作台轻拍两下检查有无显示异常现象。

合格后装上锂电池送入下一道工序。

检验过程中发现有机芯异常或不合格品的作好标识、隔离后交付维修处理，并进行记录。

3.注意事项：图（4）锂电池没装到位3.1在检验过程中机芯板应轻拿轻放，注意数码管表面防止划伤；3.2锂电池不能堆在一起，否则电池会放电；3.3装好锂电池的机芯板不能将焊点的两面靠在一起，以免把锂电池的电放完，需用纸板隔开堆放；3.2不良品应做好标示，不能与合格机芯板混淆；3.3对调试中发现多板,机芯出现异常现象应及时上报组长处理。

编制/日期审核/日期批准/日期。

机芯检测作业指导书1．目的规范机芯检验测试方法，减少人为损坏机芯，防止静电击穿、击伤OP头。

2．使用工具2.1自制夹具 1付 2.5防静电手环 1付 2.2环保焊台 1只 2.6电视机 1台2.3离子风机 1台 2.7连接线 1套2.4测试碟片 1套（常规碟片： DVD、VCD、MP3、DVD-9客户专用碟片： CD-RW、CD-R DVD±RW、DVD-VR、TDV596、TDV525、TDV513、TCD713）3．检测方法与要求3.1戴好防静电手环与手套，穿好防静电工作服。

3.2打开离子风机，并调整方向，使其朝向工作台面上的测试工装，相距约30CM。

3.3连接好测试夹具与电视机，将电源开关置“关”状态。

3.4取出机芯，检查机芯外观应无油污、灰尘、装饰板整洁干净、无擦、划伤，零件装配正确到位，无变形、松动、粘连胶水、油污等现象，FPC线无折痕、破损现象。

3.5依次将机芯电源线、FPC线插入检测夹具相应插座内，注意插线要正确到位，不能有歪斜、松动现象。

（注意：插FPC线时手不要触碰FPC线金属面。

） 3.6连接好机芯后，将FPC上的封口，用焊台去掉。

注意，焊台焊接温度370±10℃，开口时，速度要快（不超过2S），若一次未开好口，要待封口完全冷却后再进行下次操作，切不可烫坏FPC线和机芯零件。

3.7将机芯置于检测夹具上，拿下OP头防尘盖（注意手势正确，切莫触碰OP头），打开电源开头，此时电视机屏幕上应显示open状态.依次装入测试碟片，按下压柱开关，此时转盘旋转应平稳，无抖动、倾斜，无异常噪声，读取碟片时间：常规碟片不大于15S，客户专用碟片不大于30S。

3.8按播放键播放，片头、片尾应均应正常播放，图像色彩正常，无停顿、马赛克等不良现象，声音无失真、断续。

3.9测试完毕后，关掉电源，按顺序依次装好防尘盖，封好封口（注意封口跟开口一样速度要快，一次未封好时要待封口完全冷却后再进行下次操作），然后按原包装方式包好，放入流转箱；不合格机芯，原样包装好后退回精机公司分析处理。

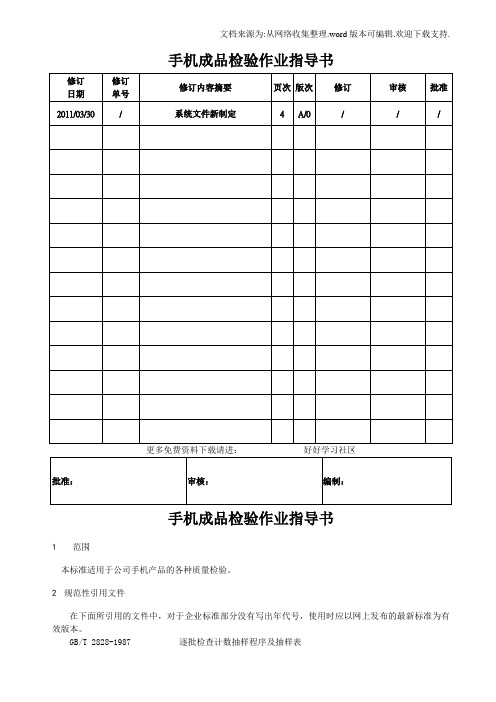

手机成品检验作业指导书更多免费资料下载请进：好好学习社区手机成品检验作业指导书1范围本标准适用于公司手机产品的各种质量检验。

2规范性引用文件在下面所引用的文件中，对于企业标准部分没有写出年代号，使用时应以网上发布的最新标准为有效版本。

GB/T 2828-1987 逐批检查计数抽样程序及抽样表GB/T 2829-1987 周期检查计数抽样程序及抽样表参考文件一：手机结构件外观检查及测试规范参考文件二：手机结构件验收要求3质量检验检验的环境和条件，检验方式和接收标准，以及检验判别原则依据《移动电话机检验规范总则》执行。

4检验项目及判定标准装配检验表1 装配检验项目及判定标准外观检验外观检验包括镜片，LCD以及塑料件、橡胶件、电池等结构件。

4..1镜片检验及LCD外观检验项目(见表2)4..2塑料件检验项目(见表3)塑料件包括前盖、后盖、翻盖、SIM卡盒、天线等结构件。

可以根据实际设计情况在检验时依据下列检验项目进行检验。

表2 镜片、LCD外观检验项目及判定标准表3 塑料件检验项目及判定标准表3 (续) 塑料件检验项目及判定标准4..3橡胶件检验项目橡胶件包括键盘侧件等橡胶件。

可以根据实际设计情况在检验时依据下列检验项目进行检验。

4..4电池检验项目电池的检验项目及判断标准依照功能检验注：1.振铃测试、震动测试、按键测试、回音测试采用命令“*746*0#”进行测试。

2.软件版本可使用命令“*746*837#”进行查看，结果必须与该批手机要求的软件版本相一致。

3. IMEI号可使用命令*#06#进行查看，E2PROM中号码与手机上所贴号码一致。

指标检验自动测试项目通常是指依靠测试软件进行的项目测试，其指标的检验项目和判定标准如下：表6性能指标检验项目及判定标准——自动测试部分对于音量大小的测试主要是控制调到最大时，输出到扬声器的；在麦克风和受话器增益调整到最大时，模拟嘴在测试点给出单音声压SPL为-4～-7dBPa，在受话器上得到的接受响度RLR应不小于-15dB。

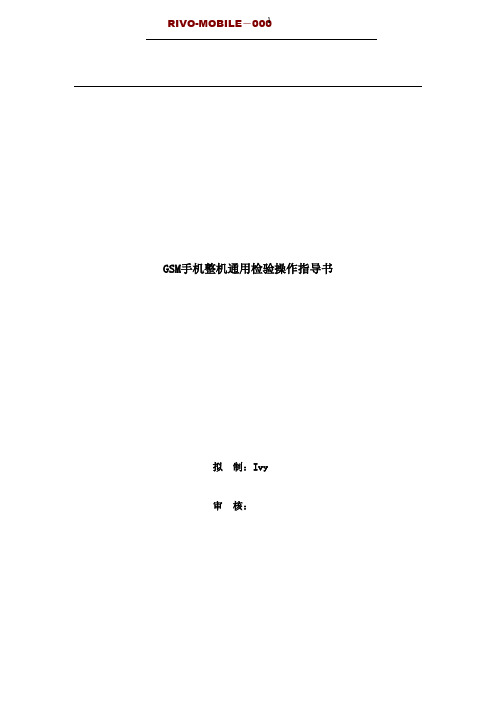

GSM手机整机通用检验操作指导书拟制：Ivy审核：一. 目的：本指导书旨在描述GSM手机产品的一般外观检验标准及产品验收相关要求，以作为我司及外协厂GSM手机产品验收的依据。

确保产品质量达到我司的质量要求。

二. 适用范围：本检验指导书适用于GSM产品（所有颜色）的整机检验，对有特殊工艺和特殊要求的依据具体的产品检验指导书。

三. 术语和定义：3.1 缺陷分类定义:3.2外观等级面定义3.2.1 特级面：手机上显示信息的重要区域，如LCD显示区要求有最佳的外观质量,Lens 不可起翘。

3.2.2 一级面:暴露在外，正常使用中可直接看到的主要表面，如手机前表面（除LCD、Lens外），键盘，手机天线。

3.2.3 二级面：暴露在外，正常使用中不直接看到的次要表面，如手机侧面，后表面 .3.2.4 三级面：正常使用中看不到，只有在装卸电池或SIM卡时可看到的内表面，如后壳上被电池盖住的面或电池盖的内表面。

3.3顺差与逆差：3.3.1 顺差: 在正常使用时，正视使用面所看到的段差.3.3.2 逆差: 在正常使用时，正视使用面所看不到的段差.3.4缺陷定义：3.4.1塑料件不良缺陷定义点缺陷：具有点形状的缺陷，测量尺寸时以其最大直径为准。

异色点：在塑料件表面出现的颜色异于周围的点。

气泡：由于原料未充分干燥，造成成型后产品内部有缩孔。

多胶点：因模具方面的损伤而造成产品表面有细小的塑胶凸起。

缩水：当塑料熔体通过一个较薄的截面后，其压力损失很大，很难继续保持很高的压力来填充在较厚截面而形成的凹坑。

亮斑：对于非光面的塑料件，由于壁厚不均匀，在壁厚突变处产生的局部发亮现象。

硬划痕：由于硬物摩擦而造成塑料件表面有深度的划痕。

细划痕：塑料件表面没有深度的划痕。

飞边：由于注塑参数或模具的原因，造成在塑料件的边缘或分型面处所产生的塑料废边。

熔接线：塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好的融合，于是在塑料件的表面形成一条明显的线，叫做熔接线。

深圳市易兴通电子有限公司
作业指导书
规范手机电池来料时IQC的检验抽样水准、检验内容、检验方法及判定标准
2、适用范围：
适用于所有手机电池的来料验收检验
3、引用文件：
GB2828.1-2003《计数抽样检验程序第1部分：按接收质量限(AQL )检索的逐批检验抽样计划》4、检验内容
表1 :包装检验标准
深圳市易兴通电子有限公司
作业指导书
表2:塑料件外观检验标准:
拟订审核批准
深圳市易兴通电子有限公司
作业指导书
拟订审核批准
表3:喷漆件外观检验标准
深圳市易兴通电子有限公司
作业指导书
表4 :包装抽样表
包装件的检验抽样数量n由包装件交验批的批量N（最小包装数量）决定
表5:电池静态参数检测（开路电压、电池内阻、过流保护、充电功能、放电功能、短路保护）使用测试仪器：TestPad BTS-2002电池综合测试仪
拟订审核批准
深圳市易兴通电子有限公司
作业指导书
表6:电池综合测试（电池容量、放电时间检测）
表7:跌落测试
拟订审核批准。
