STEP7软件调试技巧

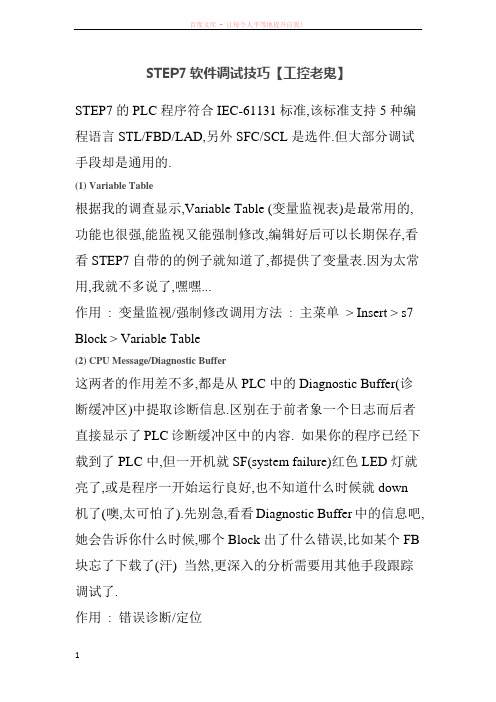

STEP7软件调试技巧【工控老鬼】STEP7的PLC程序符合IEC-61131标准,该标准支持5种编程语言STL/FBD/LAD,另外SFC/SCL是选件.但大部分调试手段却是通用的.(1) Variable Table根据我的调查显示,Variable Table (变量监视表)是最常用的,功能也很强,能监视又能强制修改,编辑好后可以长期保存,看看STEP7自带的的例子就知道了,都提供了变量表.因为太常用,我就不多说了,嘿嘿...作用: 变量监视/强制修改调用方法: 主菜单> Insert > s7 Block > Variable Table(2) CPU Message/Diagnostic Buffer这两者的作用差不多,都是从PLC中的Diagnostic Buffer(诊断缓冲区)中提取诊断信息.区别在于前者象一个日志而后者直接显示了PLC诊断缓冲区中的内容. 如果你的程序已经下载到了PLC中,但一开机就SF(system failure)红色LED灯就亮了,或是程序一开始运行良好,也不知道什么时候就down机了(噢,太可怕了).先别急,看看Diagnostic Buffer中的信息吧,她会告诉你什么时候,哪个Block出了什么错误,比如某个FB 块忘了下载了(汗) 当然,更深入的分析需要用其他手段跟踪调试了.作用: 错误诊断/定位调用方法: 主菜单> PLC >CPU Message...主菜单> PLC >Diagnostic/Setting >Module Information > Diagnostic Buffer(3) Reference Data根据你编写好的程序,STEP7程序会通过统计分析得出一堆数据,于是我们可以通过相应的视图分析:变量的使用状况,程序结构,内存占用情况,没用到的symbol和程序中只有绝对地址没有symbol名的M点.偶认为一个比较大的程序写完之后,应该调用reference Data审视一番,做到心中有数,这是一个好的习惯.另外,cross reference可以对变量跟踪定位,在引用表上双击变量名,程序就显示相应的位置. 有些Bug也可以从Reference Data 表格中嗅出来。

STEP7程序的下载与调试一、下载STEP7程序的基本步骤在编写好STEP7程序之后，需要将程序下载到目标PLC中才能使其生效。

以下是下载STEP7程序的基本步骤：1.打开STEP7软件，连接到目标PLC。

连接方式有多种，其中最常用的是通过串口或以太网口连接。

连接成功后，STEP7软件会显示连接状态。

2.在STEP7软件中打开编写好的PLC程序，检查程序中是否有错误和警告。

3.选择下载选项，执行下载操作。

在下载之前会弹出一个下载确认对话框，确认无误后即可执行下载。

4.下载完成后，重启目标PLC，使其加载新的程序。

二、STEP7程序下载时可能出现的问题和解决方法在下载STEP7程序时，可能会出现错误。

以下是可能出现的问题和解决方法：1. 程序下载失败原因：可能是程序文件存在错误或PLC连接中断。

解决方法：•检查程序文件，确保没有错误和警告。

•检查PLC连接是否正常。

2. 与目标PLC连接失败原因：可能是目标PLC遭到非法攻击、硬件故障或网络连接故障。

解决方法：•如果PLC遭到非法攻击，需要恢复PLC的出厂设置，并重新进行连接。

•如果PLC硬件出现故障，需要更换硬件或联系生产厂商进行维修。

•如果是网络连接故障，需要检查网络连接是否正常，并重启网络设备。

3. 程序运行出错原因：可能是程序文件存在错误或PLC硬件故障。

解决方法：•检查程序文件，确保没有错误和警告。

•检查PLC硬件是否正常。

三、STEP7程序的调试在程序下载完成后，要对程序进行调试，以确保程序能够按照预期运行。

以下是STEP7程序调试的基本步骤：1.打开STEP7软件，连接到已下载的目标PLC。

2.打开已下载的程序，并检查程序是否与编写时一致。

3.执行PLC程序，并观察程序是否按照预期运行。

4.如果程序出现错误，需要根据错误信息进行排查和修复。

在调试时，可能需要使用一些调试工具，例如调试器、跟踪器等。

四、常见错误处理以下是一些常见的错误及其处理方法：1.程序无法下载或运行处理方法：检查PLC与计算机的连接是否正常，检查程序文件是否存在错误。

STEP7编程软件的使用方法编程软件是指用于编写、修改、测试和执行计算机程序的工具。

它们提供了一种图形化界面，使程序员能够更轻松地编写和管理他们的代码。

本文将介绍使用编程软件的方法。

2.创建新项目：一旦安装完成，你可以打开软件并创建一个新的项目。

这将成为你编写代码的地方。

通常，可以选择项目类型和位置。

选择与你正在开发的应用程序或网站相匹配的类型，并将项目保存到合适的位置。

4.理解编程语法：编程语言都有自己的语法规则和关键字。

在编程软件中编写代码时，确保遵循正确的语法。

语法错误会导致代码无法编译或运行。

有时编程软件会提供自动纠错功能，可以帮助你找到和修复语法错误。

5.调试代码：编程软件通常提供调试工具来帮助你检查和修复代码中的错误。

调试器允许你逐行执行代码并监视变量的值。

你可以设置断点，以便在特定位置停下来检查代码执行情况。

使用调试工具可以更轻松地找到和解决程序中的错误。

6.运行程序：当你完成编写代码后，可以通过编程软件来运行程序。

点击“运行”按钮或按下特定的快捷键，编程软件会编译和执行你的代码。

控制台窗口将显示程序输出的结果。

当程序出现错误时，你可以根据控制台中的错误信息进行调试。

7.调优和测试：一旦程序可以正常运行，你可能希望进行性能调优和测试。

编程软件通常提供一些性能分析工具，可以帮助你找出代码中的性能瓶颈，并针对性地优化。

编程软件还可以支持单元测试、集成测试和性能测试等功能，以确保代码的正确性和可靠性。

8. 版本控制和团队合作：在使用编程软件时，你可以将你的代码存储在版本控制系统中，例如Git。

这样可以跟踪代码变更，并允许多个人对同一代码库进行协作。

编程软件通常集成了版本控制功能，以方便团队之间的代码管理和合作。

9.学习资源：使用编程软件时，你可能需要参考相关的学习资源。

编程软件通常提供文档和教程，以帮助你了解软件的功能和用法。

此外，网上还有许多编程教程和论坛，可以帮助你解决遇到的问题。

总结：使用编程软件，你可以更轻松地编写、管理和测试你的代码。

在Step7的Debug功能只针对于STL与SCL两种语言有效，由于这两种语言多用于相对比较复杂的程序编程，所以出错的机会也相对增大，因此Debug的功能就显得十分重要。

先来讲一下对STL的块进行Debug的步骤：在项目管理器中打开在线程序：\\ View \\ Online在线打开想要进行Debug的块，如下图所示在程序编辑器当中修改操作模式\\ Debug \\ Operation在弹出的对话框中选择"Test Operation"接下来要进行断点设置，并进行调试1. 把光标移动到需要设置断点的地方2. 点选断点按钮增加一个断点3. 断点增加完了以后激活断点当程序执行到所设的断点处，显示如下图1. 此时就可以按单步调试让程序执行一行，而这一行程序执行的结果对PLC的寄存器发生的变化都显示在"PLC register contents"对话框中，我们就可以通过这些寄存器的变化了解程序执行的情况。

重复这一步骤或者按跳转下一个断点继续调试功能。

要结束调试，请将窗口关闭，并在弹出的对话框中选择"Yes"在SCL的语言中同样可以用的Debug功能，步骤如下：在SCL的编辑器中选择\\ Debug \\ Operation \\ Test Operation接下来要进行断点设置，并进行调试1. 把光标移动到需要设置断点的地方2. 点选断点按钮增加一个断点3. 断点增加完了以后激活断点当程序执行到所设的断点处，显示如下图接下按单步调试按钮含义如下图1. 按单步调试程序执行一步2. 这一步骤执行完毕后执行后的变量结果显示在这个区域3. 光标自动跳到下一行程序处，重复这一步骤或者按跳转下一个断点继续调试功能。

\\ Debug \\ Finish Debugging 结束程序调试弹出的对话框中选择"Yes"特别注意：如果在现场调试最好不要用到Debug的功能因为Debug在断点停住的时候，PLC被暂停，所有的输出会停止，现场的所有设备就会停止，有可能引起危险。

STEP7-Micri/WIN的操作说明一、连接硬件（P122）二、软件编程1、打开编程软件双击此项图1 打开STEP7-Micri/WIN软件2、修改软件菜单显示的语言（重要）图2-1 打开工具菜单的选项图2-2 把软件的菜单显示语言修改为中文3、重新打开编程软件，然后新建一个工程文件并保存单击此项图3-1 新建一个工程文件图3-2 保存刚才所新建工程文件4、依据所编制的PLC的I/O地址表建立一个符号表单击此项图4-1 进入符号表编写模式地址必须在英文输入法下输入图4-2 依据实际情况添加符号表的符号、地址等信息5、依据控制要求，参考教材P135~145编写梯形图程序单击此项图5-1 进行程序编写模式图5-2 输入梯形图并添加必要注释6、编译并调试程序直到编译通过图6-1 编译无错误，编译通过图6-2 显示编译结果7、设置通信参数单击此项图7-1 设置通信参数（1）双击此项图7-2 设置通信参数（2）依据右侧检测结果修改远程通信地址图7-3 设置通信参数（3）8、依据实际情况选择PLC的型号图8-1 选择PLC类型（1）图8-2 选择PLC类型（2）9、把程序下载到PLC中图9-1进入程序下载界面双击此项单击此项单击此项图9-2 下载程序图9-3 正在下载程序表示下载成功图9-4 下载成功10、对程序的监控单击此项图10-1 进入程序状态监控模式图10-2 程序状态监控模式图10-3 建立状态表（1）蓝色表示触点/线圈接通/得电图10-4 建立状态表（2）图10-5 进入状态表监控模式图10-6 强制一个值在英文输入法下直接输入变量的地址，如I0.0变量的数据格式, I0.0属于输入映像寄存器I 的一个位变量单击此项表示当前值用二进制表示,等于0 先：输入新值1后：单击强制按钮图10-7 强制值后效果图10-8 解除一个强制操作启动按钮被按下，接触器线圈得电，电动机启动运单击此项11、运行程序图11-1 运行程序图11-2 按下启动按钮单击此项单击此项蓝色表示触点接通，表示线圈得电图11-3 按下停动按钮。

STEP7调试指南存放路径,F:\调试程序\
1.打开STEP7
2.单击文件,选择打开
3.如果已经打开过直接双击该项目名即可,下放红线所示. 如果没有打开过,选择浏览
选择相应的路径,在本次为篇首所说的路径
如下图标的既为STEP7的项目,双击打开即可
4.打开后一般只有3所示的PLC
按如下步骤操作
单击1号所示号PLC
选择2所示的将站点上传到PG,在出现的对话框确定
上传完成后会出现另外一个PLC站,本例中的4所示
然后单击3中的S7
点击+号依次展开,得到下图,单击1号,选择2号并复制,单击3号粘贴覆盖
5.单击1号,双击OB1看里面调用的FC块为多少号
然后打开相应的FC块进行监控调试,如果直接在OB1里编写的程序直接监控即可
7.打开所用监控程序后,1号为保存,2号为修改好程序后传到PLC中,3为监控,4为修改程序时所用的开闭点,延时,输出.使用方法详见帮助.。

step7microwin编程软件Step7Microwin 编程软件介绍概述Step7Microwin是西门子公司开发的一款用于编程和配置西门子S7-200系列PLC的软件。

它提供了一个直观而灵活的界面，使用户能够轻松地创建和编辑PLC程序。

本文将介绍Step7Microwin 的一些主要特点和功能，并提供一些使用该软件的实用技巧。

功能和特点1. 直观的界面：Step7Microwin采用直观的用户界面设计，使用户能够快速上手并进行PLC程序的编程和配置。

它提供了一系列易于理解的图标和工具栏，以及逻辑编辑器和调试工具，帮助用户更方便地创建和调试PLC程序。

2. 灵活的编程功能：Step7Microwin支持多种编程语言，如梯形图（Ladder Diagram）、指令表（Instruction List）和函数块图（Function Block Diagram）。

用户可以根据自己的需求选择适合的编程语言进行程序的开发。

此外，该软件还支持多任务编程，使用户能够更好地管理和控制PLC的各个任务。

3. 高效的编辑工具：Step7Microwin提供了一系列的编辑工具，帮助用户创建和编辑PLC程序。

其中包括图表编辑器、符号表编辑器和文件管理器等。

这些工具能够大幅提高程序开发的效率，减少编程错误的发生。

4. 强大的调试功能：Step7Microwin提供了全面的调试功能，包括在线监视、程序仿真和变量监视等。

用户可以逐步执行程序，并实时监视PLC的各个变量和输入/输出。

这些功能有助于用户快速发现和解决程序中的问题，提高PLC的可靠性和稳定性。

使用技巧1. 学习和掌握PLC编程基础知识：在使用Step7Microwin之前，建议用户先学习和掌握PLC编程的基础知识，包括梯形图语言和各种PLC指令的使用方法。

这将有助于用户更好地理解和使用Step7Microwin进行编程。

2. 利用在线帮助和文档资源：Step7Microwin提供了丰富的在线帮助和文档资源，包括教程、示例程序和编程手册等。

1．打开SIMATIC STEP7。

2．新建一个工程项目3．项目定义名字后，点击OK4．硬件配置，（以CPU为S7-400为例）5．打开硬件组态6．根据实际基架型号选择基架，并双击7．选择电源：8．选择CPU9．选择数字量输入模板：10．选择数字量输出模板11．选择模拟量输入模板12．选择模拟量输出模板13．硬件配置保存并编译这样就完成了硬件配置。

配置完成后回到主界面，就可以在CPU中的BLOCK进行软件编程了。

14．根据需要插入中断组织块：在属性窗口中可以定义OB的绝对地址以及符号地址，还可以对组织块的功能加以简单注释等。

也可以在此处选择该OB所用编程语言的种类。

15．新建数据块：16．打开DB，定义该数据块的地址结构：在数据块中可以定义数据的符号名，定义数据类型，定义数据注释。

17．建立符号表18．新建功能：在下面的FC属性窗口中可以定义FC的绝对地址以及符号地址，还可以对功能块的功能加以简单注释等。

也可以在此处选择该功能所用编程语言的种类。

19在FC中进行软件编程：根据功能需要插入常开常闭触点，整/实型运算函数，延时器等。

新建NETWORK：20．保存FC100并在OB1中调用。

21．启动S7-PLCSIM进行仿真测试：22．将所有程序块下载到仿真器中：23．将仿真器CPU从STOP位置变换到RUN-P位置：24．打开OB1 进行监视。

25．打开FC100 进行监视。

26．强制信号：27．另外还可以通过变量表监视系统数据：输入要监视变量的绝对地址：。

断点功能怎么调试STEP 7 程序说明:STEP 7 中断点功能相当于在其他软件调试中产生断点的功能。

在SIMATIC STEP 7 测试模式，断点的限制数目可以通过选项设置。

使用断点可以在用户程序的指定点停止程序处理。

当CPU在程序中执行到断点，CPU会切换到STOP模式。

在STOP 操作模式下可以使用变量表监测程序是否实现了所期望的断点功能（变量表：在特定环境下必须首先运行“Update status values”）。

对于调试来说，为了在用户程序中更巧妙的处理程序可以通过“Debug/Control operand...” 命令改变变量表中的值来实现。

基于断点，可以逐步运行程序处理，这样可以检测每条语句执行的效果。

在循环程序中,也可以顺序监测循环程序的执行过程，并且能更好地分析程序所不能执行的地方。

"RUN-P"。

在块编辑器中打开要调试的块，然后通过 Open Offline/Online 切换到在线视图。

图. 01注意:通常, 断点只能在STL或S7-SCL 显示模式下，在在线监测块（CPU在线）时被设置和使用。

如果离线打开块， breakpoint bar是灰色不能被使用的。

对于当前任务，在在线窗口中做出修改后断点控制器被禁止使能，这些修改必须被保存和载入自动化系统。

如果在在线视图中再次打开块，可以再次控制该断点。

SIMATIC S7-400 CPU:如果使用 SIMATIC S7-400 CPU 或CPU 318-2 DP, 在菜单项 Debug >Operation 设置操作模式 Test Operation:图. 02SIMATIC S7-300 CPU:如果使用 SIMATIC S7-300 CPU (除CPU 318-2 DP 以外), 该设置必须在CPU属性的HW Config 中被设置：图. 03注意:SIMATIC S7-300 CPU 默认设置为测试模式。
