应用范围应用分类应用名称发电系统应用削峰填谷发电容量电网应用输电系统支持延缓输电系统的扩容缓解输电系统阻塞变电站电源可再生能源并网可再生能源移峰风力发电并网可再生能源的稳定输出辅助服务负荷跟踪备用容量（移动式电源）调频电压支持用户端应用供电可靠性分时电价电费管理电能质量容量费用管理性能特点●采用比亚迪技术成熟、安全、经济、绿色环保、超长寿命、无记忆效应的高可靠性的磷酸铁锂电池，可满足MW级功率输出所需求的储能容量，该电池还成功应用于比亚迪纯电动汽车e6和K9，目前累计行驶超过2770万公里；●磷酸铁锂电池的设计和测试遵循UL 1642.5th版、IEEE 1625-2004标准；●电池存储容量大，电池能量转换效率高达96%；●采用动态均衡电池管理技术，可以快速地自动完成电池维护，满足多种应用场合需求；●电池管理系统采用多级管理，系统灵活、可靠，便于系统扩展升级；●实时监测单体电池电压和温度，采样时间可配置；●采用液晶触摸屏设计，监测更直观、操作更便捷；●开放式以太网或RS485（可选）接口设计，减少储能系统高级应用开发难度；●独特的系统电源设计，为储能系统的安全可靠运行提供保障；●采用全方位、多层次的电池保护策略和故障隔离措施，保证储能系统安全应用；●集装箱安装，模块化程度高，结构简单，便于安装及维护；●选用智能温度控制系统，温度波动较小；●集装箱配置自动火灾报警及自动灭火系统，并具有声光报警功能；●集装箱内安装有温湿度监测和门的状态检测装置；●每个集装箱都安装有彩色网络摄像头，具有视频监视功能；（可选）●具有对时功能。
（可选）1.2亿系统参数序号项目描述参数备注1 储能系统容量1000kWh 交流侧，环境温度为25℃2 额定充电功率520kW 交流侧3 额定放电功率500kW 交流侧AC 380V 适用于亚洲、欧洲4 额定输出电压AC 480V 适用于美洲323V～418V 适用于亚洲、欧洲5 输出电压范围422V～528V 适用于美洲50Hz 适用于亚洲、欧洲6 额定输出频率60Hz 适用于美洲48Hz～50.5Hz 适用于亚洲、欧洲7 频率范围57.5Hz～61.5Hz 适用于美洲8 输出接线方式三相四线9 总电流谐波畸变率＜3% 额定功率10 功率因数-1～+1（可调）额定功率11 集装箱允许环境温度-20℃～+55℃12 电池最佳工作环境温度+10℃～+40℃13 允许相对湿度5%～95% 无冷凝14 允许海拔高度≤2000m15 噪声＜78dB16 防护等级IP54或NEMA 3R17 对外通讯方式以太网MODBUS(TCP/IP)18 集装箱尺寸（长*宽*高）12192*2438*2591mm 标准40英尺集装箱19 集装箱重量25吨动力端口1路三相四线制铜排接口20 集装箱端口单相220V 50Hz配电端口1路或单相三线240/120V 60Hz序号 项目描述参数 备注通讯端口 1路 以太网（MODBUS(TCP/IP)） 接地端口1路备注：以上参数为我司标准配置技术参数，部分参数可根据不同客户项目需求进行调整。
250KW/1MWh集装箱式储能项目技术方案深圳市盛弘电气股份有限公司2018年1月目录1、引言 (1)1.1项目背景 (1)1.2术语 (1)1.3参考标准 (2)2、系统设计方案 (3)3、储能电池及集装箱设计 (4)3.1电池选型 (4)3.2电池存放设计 (5)3.3系统散热方案 (7)3.4消防方案 (8)3.5门禁系统与照明方案 (8)3.6集装箱配电方案 (8)3.7集装箱地基方案注意事项 (9)4、储能变流器选型设计 (9)4.1储能双向变流器功能简介 (9)4.2250KW储能变流器选型设计 (10)4.3250KW储能变流器尺寸安装设计 (12)5、能量管理系统（EMS）设计 (13)5.1系统功能简介 (13)5.2组网架构 (14)5.3功能设计 (15)5.4系统设计特点 (19)6、主要设备清单 (20)1、引言本文档是根据储能相关技术标准而编写的。
包括产品一般性描述，硬件环境，具体功能需求及其他相关支持信息。
相关开发任务及相关开发人员以此为依据开展具体工作。
适用读者：项目经理、项目组的软件/硬件开发人员、维护人员、测试人员。
1.1项目背景该项目设计拟建一套1MWh储能系统，采用集装箱作为载体，系统设计4小时可满功率放电完成，4～7小时充电完成，电池采用亿纬锂电池，储能设备采用额定功率为250KW的储能设备。
EMS作为控制中心调度能量。
1.2术语1>PCS(Power Covert System)：储能变流器，是进行逆变和整流的双向换流系统。
2>SOC(State Of Capacity)：电池剩余容量状态，用百分率表示。
3>SOH(State Of Health)：电池组健康度状态，用百分率表示。
4>DOD（depth of discharge）：电池的放电深度，用百分比表示。
5>BMS(Battery Management System)：电池管理系统，负责储能系统中电池部分的管理和控制，包括BMU、BCMS、BAMS。

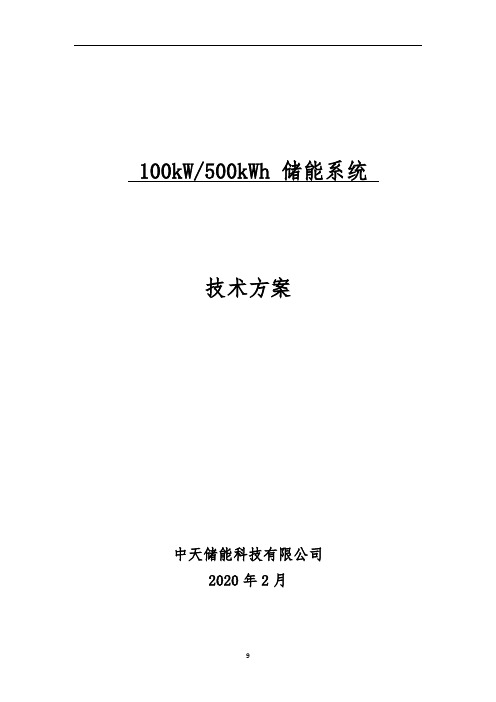

100kW/500kWh 储能系统技术方案中天储能科技有限公司2020年2月目录1.方案概述 (3)1.1 技术要求 (3)1.2容量计算 (3)2.电池组成组方案 (3)2.1 单体锂离子电池规格 (3)2.2 模块设计 (4)2.3 单套系统组成 (5)3.电池组BMS管理方案 (5)3.1电池管理系统概述 (5)3.2 BMS控制策略 (5)3.3 BMS基本参数 (5)3.3.1 SBMU规格 (5)3.3.2 SBCU规格 (6)3.3.3 SBAU规格 (6)4.系统设备清单 (7)5.附图：集装箱布置图 (7)1.方案概述1.1 技术要求储能系统为250kW/1MWh。
1.2容量计算我司的电芯单体为3.2V 86Ah的磷酸铁锂电池，采用12S4P的标准电池模块进行配置，电池模块规格为38.4V 344Ah（，模块电压范围为33。
6V~42.6V，根据PCS直流侧工作电压范围要求为450-900V,单簇电池组配置的电压应在直流电压范围内，所以每簇由20个电池模块组成，集装箱内放置4簇，系统的容量为1056.768KWh。
2.电池组成组方案2.1 单体锂离子电池规格*电池处于30% SOC （电压为3.275V～3.304V）状态下保存。
表2-1 单体电池常规指参数2.2 模块设计表2-2电池模块参数规格单位参数组成- 12S4P尺寸(LxWxH) mm 580*660*240重量Kg 120标称容量Ah 344标称能量KWh 13.2标称电压V 38.4运行电压范围V 33.6~42.6持续放电功率KW 6充电方式恒压限压42.6V或单体≥3.65V切断表2-3电池簇参数机架及组合单位参数组成- 240S4P主要部分EA 20个电池模组放置在3个电池架上尺寸(LxWxH) mm 2010*700*2200 重量Kg/簇2500额定容量Ah 344额定能量KWh 264.192额定电压Vdc 768运行电压Vdc 648-852持续放电功率KW 130(1C倍率)标准充电方式恒压限压852V或单体≥3.65V切断2.3 单套系统组成表2-5 电池组参数3.电池组BMS管理方案3.1电池管理系统概述电池管理系统能够实现电池状态监视、运行控制、绝缘监测、均衡管理、保护报警及通讯功能等，通过对电池的状态的实时监测，保证系统的正常稳定安全运行；监测电池的一致性，通过均衡对电池进行在线式维护，保证电池成组的使用效率及寿命。
1MWh集装箱储能系统技术方案目录1.储能的应用-----------------------------------------------------------------------------------42.系统概------------------------------------------------------------------------------------5-6系统组----------------------------------------------------------------------------------5系统特----------------------------------------------------------------------------------5系统运行原-----------------------------------------------------------------------------63.系统设------------------------------------------------------------------------------------7-14储能变流器(P C S) ------------------------------------------------------------------7-8储能变流器特点-------------------------------------------------------------7储能变流器通信方式-------------------------------------------------------8电池管理系统(BMS)---------------------------------------------------------------9-10 B M S系统架构---------------------------------------------------------------------8B M S功能说明-----------------------------------------------------------------9B M S电池管理系统构成及功能描述--------------------------------------------10能量管理系统(E M S) ------------------------------------------------------------10-11设备监控模块----------------------------------------------------------------10能量管理模块---------------------------------------------------------------10告警管理模块----------------------------------------------------------------11报表管理模块---------------------------------------------------------------11安全管理模块--------------------------------------------------------------11监控系统---------------------------------------------------------------------------12消防与空调系统--------------------------------------------------------------------12电池成套系统------------------------------------------------------------------12-16电芯参数---------------------------------------------------------------------12电池P AC K及成簇-----------------------------------------------------------13电池组在集装箱内的分布-----------------------------------------------------15集装箱系统设计要求----------------------------------------------------------------15 4.主要设备清单---------------------------------------------------------------------------161. 储能的应用图1 储能的应用（1）微电网：储能系统独立或与其他能源配合，给负载供电，主要解决供电可靠性问题。
