STEP7编程下载方法

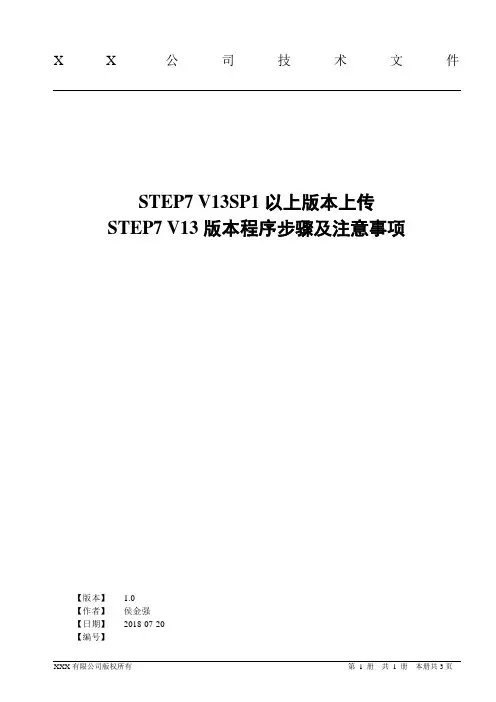

X X公司技术文件
STEP7 V13SP1以上版本上传
STEP7 V13版本程序步骤及注意事项
【版本】 1.0
【作者】侯金强
【日期】2018-07-20
【编号】
修订页
目录
1.目的 (1)
2.概述 (1)
3.上传步骤 (1)
4.程序下载 (3)
1.目的
通过此设计文件，指导现场调试人员完成老版本（STEP7 V13）程序上载及程序下载调试。

2.概述
以前由STEP7 V13编程调试完成的项目，今后维护过程中，用STEP7 V13SP1及以上版本更改不能直接上传，给维护造成一定困扰。

3.上传步骤
I．用STEP7 V13SP1打开任意一个STEP7 V13的项目，打开过程中提示升级，点否，如图1所示。

图1-打开STEP7 V13项目
II．在打开的项目中双击添加新设备，加入一个未指定的CPU（注意版本号与现场实物一致），以1200V3.0版本为例，如下图所示：
III．添加完成未指定CPU后，单击“获取”，弹出的对话框中设置好PG/PC接口，单击“检测”按钮，上传硬件配置，如下图所示：
注意：上传的配置仅为硬件类型正确，不确保通道组态正确，维护过程中尽量不要下载硬件！！
IV．硬件上传完成后，先在线，然后单击菜单栏中的在线选择“从设备上传（软件），上传程序块，如下图所示。

4.程序下载
程序更改完成后，选中程序块→右键→下载到设备→软件（仅更改），如下图所示。

连续循环模式与实际CPU 正常运行状态相同。
单循环模式下，模拟CPU 只执行一个扫描周期。
无论在何种模式下，都 可以通过使用暂停按钮 暂停程序的执行。
单次循环 连续循环
暂停
下一次循环 CPU处于RUN
状态有效
定时
打开过程映像 输入存储区窗口
打开过程映像 输出存储区窗口
系系系
6
7
装载存储器 用于存储站点、网络的组态信息和用户程序(含程
序块、数据块、变量表等等)。装载存储器可以是存储 器卡(单独购买的MMC卡)、内部集成RAM或EPROM。使用 MMC卡，在系统掉电后不会丢失。
工作存储器 用于存储运行时所需的程序块和数据块。通常采
用集成在CPU中的RAM，RAM由电源模块或后备电池供电 ，由电源模块供电的，在掉电时会丢失。CPU启动时会 把装载存储器存储的数据复制到工作存储器中。
15
1、用SIMATIC Manager中的变量表 与PLC建立在线连接 打开S7程序中的符号表后，复制所有数据。 在SIMATIC Manager下，调用[PLC]菜单中的[监视/
修改变量]，把复制的符号数据粘贴上去。 单击变量表窗口中的[监视]按钮开始监视。
16
双击
17
2、用符号编辑器中的调试功能 与PLC建立在线连接 打开站点的主程序OB1 调用[调试]菜单中的[监视]项目
程序下载及调试
程序的下载方法 程序的在线调试 PLCSIM仿真软件
1
一、程序的下载方法 下载前的准备工作 CPU的存储器 常用下载方式及操作步骤
2
1、下载前的准备工作 编程设备与PLC必须建立连接。 要下载的组态信息、程序已完成编译，并且无任何

/blog/user1/89/archives/2005/195.html
STEP7_V5.3_SP2_CHN.part01.rar
STEP7_V5.3_SP2_CHN.part02.rar
STEP7_V5.3_SP2_CHN.part03.rar
硬件要求：
最小 RAM 容量为256 M，越大越好建议用512M。显卡支持 1024x768，16位彩色。
操作系统：
MS Windows XP Professional SP 1 (或SP1a)或SP2
STEP 7 V5.3 incl.SP2能否在下列操作系统中运行尚不明确：
? MS Windows 2000 Professional
? MS Windows Server 2003 SP1
? MS Windows XP Media Center Edition
STEP 7 V5.3 incl.SP2无法在如下操作系统中运行：
? MS Windows 3.1
? MS Windows for Workgroups 3.11
? MS Windows XP Home
Internet Explorer：
所有的操作系统都必须使用MS Internet Explorer 6.0 (或更高版本)。
注意：
1、STEP 7 V5.3及后续版本不再支持MS Windows 95、MS Windows 98SE、MS Windows Millennium以及MS Windows NT 4.0操作系统。
编程软件STEP 7 V5.3 SP2中文版安装办法
love2006 xujun_127
积分:2301

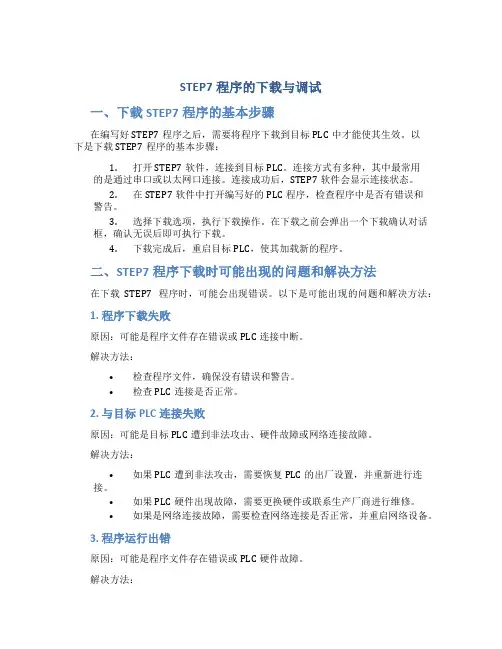

STEP7程序的下载与调试一、下载STEP7程序的基本步骤在编写好STEP7程序之后，需要将程序下载到目标PLC中才能使其生效。

以下是下载STEP7程序的基本步骤：1.打开STEP7软件，连接到目标PLC。

连接方式有多种，其中最常用的是通过串口或以太网口连接。

连接成功后，STEP7软件会显示连接状态。

2.在STEP7软件中打开编写好的PLC程序，检查程序中是否有错误和警告。

3.选择下载选项，执行下载操作。

在下载之前会弹出一个下载确认对话框，确认无误后即可执行下载。

4.下载完成后，重启目标PLC，使其加载新的程序。

二、STEP7程序下载时可能出现的问题和解决方法在下载STEP7程序时，可能会出现错误。

以下是可能出现的问题和解决方法：1. 程序下载失败原因：可能是程序文件存在错误或PLC连接中断。

解决方法：•检查程序文件，确保没有错误和警告。

•检查PLC连接是否正常。

2. 与目标PLC连接失败原因：可能是目标PLC遭到非法攻击、硬件故障或网络连接故障。

解决方法：•如果PLC遭到非法攻击，需要恢复PLC的出厂设置，并重新进行连接。

•如果PLC硬件出现故障，需要更换硬件或联系生产厂商进行维修。

•如果是网络连接故障，需要检查网络连接是否正常，并重启网络设备。

3. 程序运行出错原因：可能是程序文件存在错误或PLC硬件故障。

解决方法：•检查程序文件，确保没有错误和警告。

•检查PLC硬件是否正常。

三、STEP7程序的调试在程序下载完成后，要对程序进行调试，以确保程序能够按照预期运行。

以下是STEP7程序调试的基本步骤：1.打开STEP7软件，连接到已下载的目标PLC。

2.打开已下载的程序，并检查程序是否与编写时一致。

3.执行PLC程序，并观察程序是否按照预期运行。

4.如果程序出现错误，需要根据错误信息进行排查和修复。

在调试时，可能需要使用一些调试工具，例如调试器、跟踪器等。

四、常见错误处理以下是一些常见的错误及其处理方法：1.程序无法下载或运行处理方法：检查PLC与计算机的连接是否正常，检查程序文件是否存在错误。

连续循环模式与实际CPU 正常运行状态相同。
单循环模式下，模拟CPU 只执行一个扫描周期。
无论在何种模式下，都 可以通过使用暂停按钮 暂停程序的执行。
单次循环 连续循环
暂停
下一次循环 CPU处于RUN
状态有效
定时器清零
CPU模式工具栏
30
录制/回放
打开过程映像 输入存储区窗口
打开过程映像 输出存储区窗口
9
双击
10
3、常用下载方式及操作步骤 方法一：单击工具栏的下载按钮直接下载。 方法二：使用菜单命令下载。
11
方法一：单击工具栏的下载按钮直接下载
选中 整个站点
12
方法二：使用菜单命令下载
站点全部数据下载
13
方法二：使用菜单命令下载
只下载程序块
14
二、程序的在线调试 用符号编辑器中的调试功能 用SIMATIC Manager中的变量表
18
双击
19
20
21
22
三、PLCSIM仿真软件 1、简介
PLCSIM是STEP7的可选软件工具，STEP7 V5.5CN中 文版没有集成这个工具，需要单独安装。而在64位的 STEP7 V5.5SP1英文版中集成了这个工具，安装后可以 汉化。未安装这个工具时，SIMATIC Manager工具栏中 的[打开/关闭仿真器]按钮是灰色的，管理器的选项菜 单中的[模块仿真]是灰色的，安装后变为有效状态。
系系系
6
7
装载存储器 用于存储站点、网络的组态信息和用户程序(含程
序块、数据块、变量表等等)。装载存储器可以是存储 器卡(单独购买的MMC卡)、内部集成RAM或EPROM。使用 MMC卡，在系统掉电后不会丢失。

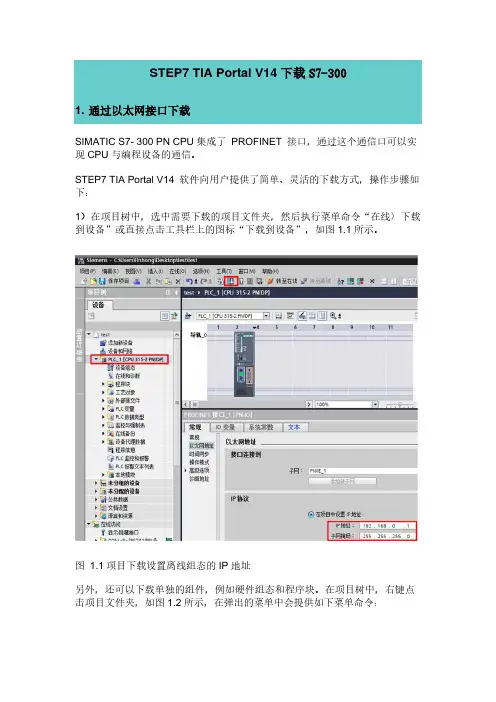

STEP7 TIA Portal V14下载S7-3001.通过以太网接口下载SIMATIC S7- 300 PN CPU集成了PROFINET 接口，通过这个通信口可以实现CPU与编程设备的通信。

STEP7 TIA Portal V14 软件向用户提供了简单、灵活的下载方式，操作步骤如下：1）在项目树中，选中需要下载的项目文件夹，然后执行菜单命令“在线〉下载到设备”或直接点击工具栏上的图标“下载到设备”，如图1.1所示。

图 1.1项目下载设置离线组态的IP地址另外，还可以下载单独的组件，例如硬件组态和程序块。

在项目树中，右键点击项目文件夹，如图1.2所示，在弹出的菜单中会提供如下菜单命令：•“下载到设备〉硬件和软件（仅更改）”：将改变的设备组态和程序下载到CPU中。

• “下载到设备〉硬件配置”：只有硬件组态下载到CPU中。

• “下载到设备〉软件（仅更改）”：仅下载又更改的块。

• “下载到设备〉软件（全部下载）”：下载所有块并将所有值复位为初始状态。

图1.2单独组件下载2）在弹出的“扩展的下载到设备”对话框中，“设置PG/PC接口类型”选择为“PN/IE”，其“PG/PC接口”下拉选项中选择编程设备的网卡，选择“显示所有兼容的设备”，点击“开始搜索”，如图1.3所示。

图1.3搜索设备3）搜索到可访问的设备后，选择要下载的PLC，当网络上有多个PLC时，通过“闪烁LED”来确认下载对象，点击“下载”按钮，如图1.4所示。

图 1.4选择下载对象4）如果编程设备的IP地址和组态的PLC不在一个网段，需要给编程设备添加一个与PLC同网段的IP。

在弹出的对话框中分别点击“是”和“确定”，如图1.5和图1.6所示。

图 1.5添加同网段IP确认图 1.6添加IP完成5）项目数据必须一致。

如果项目没有被编译，在下载前会自动被编译。

在“下载预览”对话框，会显示要执行的下载信息和动作要求。

图 1.7下载预览窗口6）下载后启动CPU，如图1.8所示。

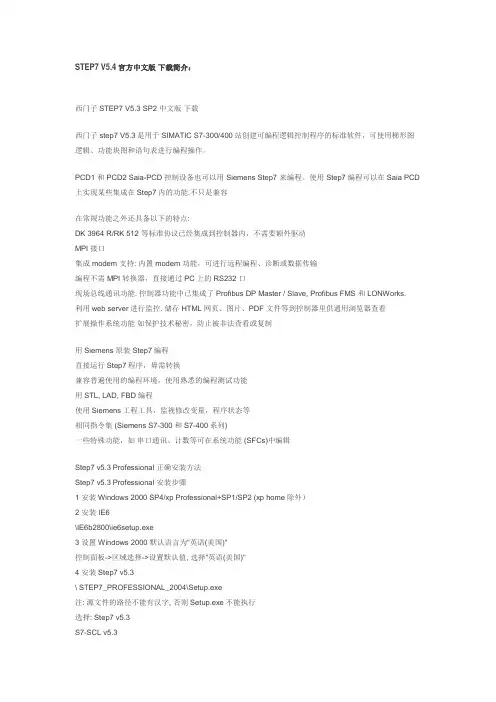

STEP7 V5.4官方中文版下载简介：西门子STEP7 V5.3 SP2 中文版下载西门子 step7 V5.3是用于SIMATIC S7-300/400站创建可编程逻辑控制程序的标准软件，可使用梯形图逻辑、功能块图和语句表进行编程操作。

PCD1 和 PCD2 Saia-PCD 控制设备也可以用 Siemens Step7 来编程。

使用Step7编程可以在Saia PCD 上实现某些集成在Step7内的功能.不只是兼容在常规功能之外还具备以下的特点:DK 3964 R/RK 512 等标准协议已经集成到控制器内，不需要额外驱动MPI 接口集成 modem 支持: 内置modem 功能，可进行远程编程、诊断或数据传输编程不需 MPI 转换器，直接通过PC上的 RS232 口现场总线通讯功能. 控制器功能中已集成了Profibus DP Master / Slave, Profibus FMS 和 LONWorks.利用web server进行监控. 储存 HTML 网页、图片、PDF 文件等到控制器里供通用浏览器查看扩展操作系统功能如保护技术秘密，防止被非法查看或复制用Siemens 原装Step7编程直接运行Step7程序，毋需转换兼容普遍使用的编程环境，使用熟悉的编程测试功能用STL, LAD, FBD编程使用Siemens工程工具，监视修改变量，程序状态等相同指令集 (Siemens S7-300 和S7-400系列)一些特殊功能，如串口通讯、计数等可在系统功能 (SFCs)中编辑Step7 v5.3 Professional 正确安装方法Step7 v5.3 Professional 安装步骤1 安装Windows 2000 SP4/xp Professional+SP1/SP2 (xp home除外）2 安装 IE6\IE6b2800\ie6setup.exe3 设置 Windows 2000 默认语言为"英语(美国)"控制面板->区域选择->设置默认值, 选择"英语(美国)"4 安装Step7 v5.3\ STEP7_PROFESSIONAL_2004\Setup.exe注: 源文件的路径不能有汉字, 否则Setup.exe不能执行选择: Step7 v5.3S7-SCL v5.3S7-GRAPH v5.3 (Graph 7 )S7-PLCSIM v5.3 (PLC仿真)Aotomation License Manager v1.1选择语言:English提示: Transfer License KeysYes, Transfer should take place during installationNo, Transfer license keys later选择: No, Transfer license keys later5 恢复Windows 2000 默认语言为"中文(中国)"6 安装 Step7 v5.3 和Graph v5.3授权将"\Step7 v5.3+graph5.3授权"目录拷贝到硬盘执行STEP7V53key.exe安装 Step7 v5.3授权A1710453执行s7graph53.exe安装Graph v5.3授权A1S7GR53注: 我并没有先装Step7 v52有些朋友将WIN2000的"当前用户的设置/您的区域设置"设为英语,这是没有用的,应将"系统的语言设置/设置默认值"设为英语才有效安装与运行环境STEP 7是面向MS Windows 2000 Professional和MS Windows XP Professional而发布的。

STEP7软件安装首先本人用的是Step7.V5.5.SP1版本此版本可在win7 64位系统中正确安装。

Step7.V5.5.SP1以前的版本包括只可以Step7V5.5_CN 版本均无法再win7 64位系统正确安装，其中Step7V5.5_CN版本可以在win7 32位系统中正确安装。

（Step7.V5.5.SP1与Step7V5.5_CN是不同的，前者是最新的一版，解决了与win7 64位系统兼容问题）各种版本下载地址如下：/topics/2830550/（这里有各种西门子SIEMENS 软件）也可直接点击：[西门子工业自动化及驱动技术软件合集].Step7.V5.5.SP1_Home_x32_x64.iso或直接复制下面的迅雷地址：ed2k://%7Cfile%7C%5B%E8%A5%BF%E9%97%A8%E5%AD%90%E8%87 %AA%E5%8A%A8%E5%8C%96%E5%8F%8A%E9%A9%B1%E5%8A%A8%E8%BD%AF%E4%BB%B6%E5%90%88%E9%9B%86%5D.Step7.V5.5.SP1 _Home_x32_x64.iso%7C979148800%7C38859b763d6a619045a4cfe48b2e992 7%7C/下载后完成后双击Setup.exe ，此时将检测系统是否安装了STEP7，如果没有安装将不能继续下一步骤，解决方法有两种：一.用CD_1\STEP7\Disk1里的SETUP.EXE直接安装二.修改CD_1里的Setups.ini文件Setups.ini文件用记事本打开后，找到[TERMS]行Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\S TEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1 修改为;Term1=Registry%%\HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\AUTSW\ STEP7\Version%%REGSZ%%=>%%5.4%%TermMessage1%%1Term1=就是把检测注册表的那项用“;”注释掉，再建一个空的检测项就可以了。

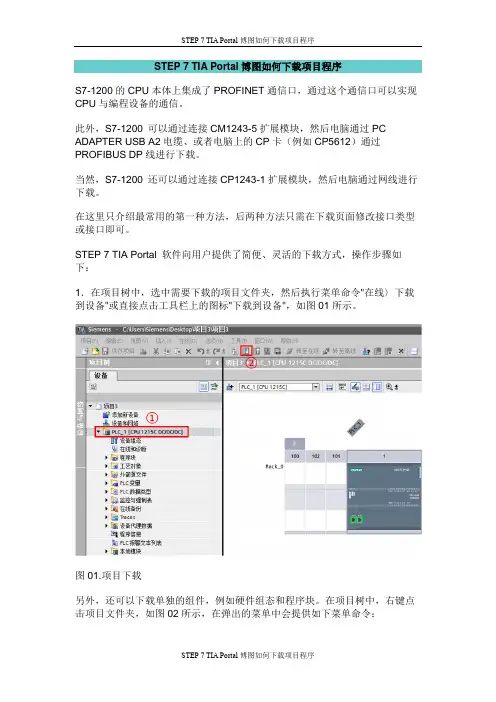

STEP 7 TIA Portal博图如何下载项目程序S7-1200的CPU本体上集成了PROFINET通信口，通过这个通信口可以实现CPU与编程设备的通信。

此外，S7-1200 可以通过连接CM1243-5扩展模块，然后电脑通过PC ADAPTER USB A2电缆、或者电脑上的CP卡（例如CP5612）通过PROFIBUS DP线进行下载。

当然，S7-1200 还可以通过连接CP1243-1扩展模块，然后电脑通过网线进行下载。

在这里只介绍最常用的第一种方法，后两种方法只需在下载页面修改接口类型或接口即可。

STEP 7 TIA Portal 软件向用户提供了简便、灵活的下载方式，操作步骤如下：1．在项目树中，选中需要下载的项目文件夹，然后执行菜单命令"在线〉下载到设备"或直接点击工具栏上的图标"下载到设备"，如图01所示。

图01.项目下载另外，还可以下载单独的组件，例如硬件组态和程序块。

在项目树中，右键点击项目文件夹，如图02所示，在弹出的菜单中会提供如下菜单命令：•"下载到设备〉硬件和软件（仅更改）"：设备组态和改变的程序下载到CPU中。

•"下载到设备〉硬件配置"：只有硬件组态下载到CPU中。

•"下载到设备〉软件（仅更改）"：只有改变的程序块下载到CPU中。

•"下载到设备〉软件（仅更改）"：下载所有的程序块到CPU中。

S7-1200下载程序必须是一致性下载，也就是无法做到只下载部分块到CPU。

图02.单独组件下载2．在弹出的"扩展的下载到设备"对话框中，设置PG/PC接口类型，其"PG/PC 接口"下拉选项中选择编程设备的网卡，点击"开始搜索"，如图03所示。

图03.搜索设备3．搜索到可访问的设备后，选择要下载的PLC，当网络上有多个S7-1200PLC时，通过"闪烁LED"来确认下载对象，点击"下载"按钮，如图04所示。

• 2. 程序运行状态的监视
运用监视功能，在程序状态打开下，
观察PLC运行时，程序执行的过 程中各元件的工作状态及运行参
数的变化。
技术课件
27
三、程序的打印输出
单击菜单“文件”中的“打印”项，可选择需要打印的组件的复选框， 如图示，图中选择打印网络1至网络21梯形图程序的主程序。
但如果还希望打印程序的附加组件，例如还要打印符号表等，则所选 打印范围无效，将打印全部LAD网络。
• 以及Microwin3.11 Chinese（Microwin3.11 SP1和Tp
Designer的专用汉化工具）等编程软件。
技术课件
2
第一节 软件安装及硬件连接
一、软件安装
软件来源：STEP 7-Micro/WIN32——西门子网站下 载或光盘。
安装：双击STEP 7-Micro/WIN32的安装程序 setup.exe，根据在线提示，完成安装。
CPU用EEPROM保存用户程序、程序数据及CPU组态数据；用一 个超级电容器，使PLC在掉电时保存整个RAM存储器中的信息。
S7-200PLC还可选用存储器卡保持用户程序：CPU模块在STOP方 式下，点击菜单“PLC”中的“程序存储器卡”项就可将用户程序、 CPU组态信息及V、M、T、C的当前值复制到存储器卡中。
方法二：
也可用菜单“编辑”中相应 的“插入”或“编辑”中的 “删除”项完成相同的操作。
技术课件
21
3．符号表
将梯形图中的直接地址编号用具有实际含义的符号代替
方法：在编程时使用直接地址（如I0.0），然后打开符号表， 编写与直接地址对应的符号（如与I0.0对应的符号为start）， 编译后由软件自动转换名称。 另一种方法：是在编程时直接使用符号名称，然后打开符号表， 编写与符号对应的直接地址，编译后得到相同的结果。

博途TIAV12SP1STEP7详细安装教程博途（TIAV12SP1）是西门子公司发布的一种自动化工程软件套件，该软件套件主要用于PLC（可编程逻辑控制器）和HMI（人机界面）的编程和配置。

以下是博途TIAV12SP1STEP7的详细安装教程，共约1300字。

步骤1：准备安装文件步骤2：运行安装程序打开解压后的文件夹，找到并运行“Setup.exe”文件。

安装程序将打开一个欢迎窗口，提示您选择安装语言。

选择您喜欢的语言，然后点击“确定”按钮。

步骤3：接受许可协议下一步是阅读并接受许可协议。

请仔细阅读协议内容，然后选择“我接受协议”选项，并点击“下一步”按钮。

步骤4：选择安装组件在此步骤中，您需要选择要安装的组件。

默认情况下，所有组件都已选中，但您可以根据需要进行调整。

建议您保持默认设置，并点击“下一步”按钮。

步骤5：选择安装类型在此步骤中，您需要选择安装类型。

您可以选择“完全安装”或“自定义安装”。

“完全安装”将安装所有可用组件，“自定义安装”将允许您选择要安装的组件。

选择您喜欢的选项，然后点击“下一步”按钮。

步骤6：选择安装位置步骤7：选择启动菜单文件夹在此步骤中，您需要选择添加博途TIAV12SP1的启动菜单文件夹。

默认情况下，安装程序会在启动菜单中创建一个名为“博途TIAV12SP1”的文件夹，包含所有相关快捷方式。

您可以选择重命名该文件夹或使用默认名称，然后点击“下一步”按钮。

步骤8：准备安装在此步骤中，安装程序将显示您选择的安装选项。

请仔细检查选项，确保一切都正确无误。

如果需要更改任何选项，请使用“返回”按钮返回到相应步骤，并进行修改。

当您准备好进行安装时，点击“安装”按钮。

步骤9：等待安装完成现在，安装程序将自动开始安装博途TIAV12SP1软件。

请耐心等待，直到安装完成。

这可能需要几分钟时间，具体时间取决于您的计算机性能和所选择的安装选项。

步骤10：完成安装当安装完成时，安装程序将显示一个安装完成的消息，并提供一些其他选项。

STEP7 WIN7安装方法很多同学在学习plc的过程当中可能会用到西门子公司的STEP7编程软件，但是win7系统的同学们可能都发现了这样那样的问题而导致无法安装，我也遇到了这样的问题，本人将STEP7在WIN7上的安装方法发布如下，希望能帮助到您。

STEP1：首先当然是要有一个step7 v5.5中文版文件，一个 s7-PLCSIM SP4的仿真软件，和一个注册软件。

这样准备工作就完成了。

STEP2：先将各种杀毒软件，防火墙都关掉，然后安装step7 v5.5，正常的话10分钟左右就安完了，然后重新启动电脑。

STEP3：step7安装好了之后就是来安装仿真软件了，首先修改注册表，在“开始”，命令行中输入“regedit”调出注册表，然后在“HKEY_LOCAL_MACHINE—SOFTWARE-Siemens-AUTSW”里面新建一个项“PLCSim”然后在右边新建一个字符串值“TechnVersion”数值输入“K5.4.3.0”然后关闭。

STEP3：重启计算机。

STEP4:把各种该关闭的先关闭，然后安装s7-plcsim sp4各种直接点。

STEP5：重启计算机。

STEP6：打开注册软件，全选，按最上边最左边的小钥匙全部注册。

STEP7：重启计算机。

然后你就可以享用你的STEP7啦，编程，仿真一招鲜。

话说别人说直接安装个2010step7就可以了，我是没找到资源。

不过大家找到的话，自动忽略上述话语吧。

学长只能帮你到这了。

我不会再乱来了编辑《简爱》是一本具有多年历史的文学着作。

至今已152年的历史了。

它的成功在于它详细的内容，精彩的片段。

在译序中，它还详细地介绍了《简爱》的作者一些背景故事。

从中我了解到了作者夏洛蒂．勃郎特的许多事。

她出生在一个年经济困顿、多灾多难的家庭；居住在一个远离尘器的穷乡僻壤；生活在革命势头正健，国家由农民向工业国过渡，新兴资产阶级日益壮大的时代，这些都给她的小说创作上打上了可见的烙印。

第4章 STEP 7 编程软件的使用方法4.1.1 STEP 7概述STEP 7用于S7、M7、C7、WinAC的编程、监控和参数设置，教材基于STEP 7 V5.2版。

STEP 7具有以下功能：硬件配置和参数设置、通信组态、编程、测试、启动和维护、文件建档、运行和诊断功能等。

4.1.2 STEP 7的硬件接口PC/MPI适配器＋RS-232C通信电缆。

计算机的通信卡CP 5611（PCI卡）、CP 5511或CP 5512（PCMCIA 卡）将计算机连接到MPI或PROFIBUS网络。

计算机工业以太网卡CP 1512（PCMCIA卡）或CP 1612（PCI卡）。

STEP 7的授权在软盘中。

STEP 7光盘上的程序AuthorsW用于显示、安装和取出授权。

4.1.4 STEP 7的编程功能1．编程语言基本编程语言：梯形图(LAD)、功能块图(FBD) 和语句表(STL)。

S7-SCL (结构化控制语言) ，S7-GRAPH（顺序功能图语言），S7 HiGraph和CFC。

2．符号表编辑器3．增强的测试和服务功能设置断点、强制输入和输出、多CPU运行(仅限于S7-400)，重新布线、显示交叉参考表、状态功能、直接下载和调试块、同时监测几个块的状态等。

程序中的特殊点可以通过输入符号名或地址快速查找。

4．STEP 7的帮助功能按F1键便可以得到与它们有关的在线帮助。

菜单命令“Help→contents”进入帮助窗口。

4.1.5 STEP 7的硬件组态与诊断功能1．硬件组态（1）系统组态：选择硬件机架，模块分配给机架中希望的插槽；（2）CPU的参数设置；（3）模块的参数设置，可以防止输入错误的数据。

2．通信组态（1）网络连接的组态和显示；（2）设置用MPI 或PROFIBUS-DP连接的设备之间的周期性数据传送的参数。

（3）设置用MPI、PROFIBUS或工业以太网实现的事件驱动的数据传输，用通信块编程。

STEP 7 Micro/WIN 指令库下载网址大全EEPROM 数据写入指令库及其使用EEPROM（v1.0)指令库用于将连续 V 存储区中的数据（例如：VB200 至 VB205）写入 EEPROM，使其永久保持。

注意：此指令库/程序的作者和拥有者对于该软件的功能性和兼容性不负任何责任。

使用该软件的风险完全由用户自行承担。

由于它是免费的，所以不提供任何担保，错误纠正和热线支持，用户不必为此联系西门子技术支持与服务部门。

参考：CPU的数据保持功能参考：使用超级电容和电池卡进行数据保持－系统块数据保持设置要使用 EEPROM 指令库，须遵循下列步骤：1.取得 EEPROM 指令库文件，并添加到编程软件 STEP 7-Micro/WIN 中；2.按照要求编写用户程序调用 EEPROM 指令库。

添加 EEPROM 指令库EEPROM 指令库点击上面的链接下载 EEPROM 指令库到本地计算机硬盘，建议保存在 Micro/WIN 安装目录的 Lib 文件夹中。

以下是一个完整路径的例子：C:\Program Files\Siemens\STEP 7-Micro/WIN V4.0\Lib然后将指令库库手动添加到 Micro/WIN 软件中。

参见添加指令库。

成功添加指令库后，用户可以在STEP7 Micro/win的指令树中找到‘EEPROM（V1.0)'图 1. EEPROM 指令库EEPROM 指令库编程1、直接寻址方式存储图2.EEPROOM_Direct表1.EEPROM_Direct 参数2、间接寻址方式存储图3.EEPROM_Indirect表2.EEPROOM_Indirect参数注意：1.此库指令每个 CPU 循环周期向 EEPROM 备份一个字节数据，因此备份多个数据往往需要多个 CPU 循环周期，必须保证该时间段内使能端（EN ）持续为‘1’。

建议用户用 SM0.0 调用库指令。

1．打开SIMATIC STEP7。

2．新建一个工程项目3．项目定义名字后，点击OK4．硬件配置，（以CPU为S7-400为例）5．打开硬件组态6．根据实际基架型号选择基架，并双击7．选择电源：8．选择CPU9．选择数字量输入模板：10．选择数字量输出模板11．选择模拟量输入模板12．选择模拟量输出模板13．硬件配置保存并编译这样就完成了硬件配置。

配置完成后回到主界面，就可以在CPU中的BLOCK进行软件编程了。

14．根据需要插入中断组织块：在属性窗口中可以定义OB的绝对地址以及符号地址，还可以对组织块的功能加以简单注释等。

也可以在此处选择该OB所用编程语言的种类。

15．新建数据块：16．打开DB，定义该数据块的地址结构：在数据块中可以定义数据的符号名，定义数据类型，定义数据注释。

17．建立符号表18．新建功能：在下面的FC属性窗口中可以定义FC的绝对地址以及符号地址，还可以对功能块的功能加以简单注释等。

也可以在此处选择该功能所用编程语言的种类。

19在FC中进行软件编程：根据功能需要插入常开常闭触点，整/实型运算函数，延时器等。

新建NETWORK：20．保存FC100并在OB1中调用。

21．启动S7-PLCSIM进行仿真测试：22．将所有程序块下载到仿真器中：23．将仿真器CPU从STOP位置变换到RUN-P位置：24．打开OB1 进行监视。

25．打开FC100 进行监视。

26．强制信号：27．另外还可以通过变量表监视系统数据：输入要监视变量的绝对地址：。

Step 7 连接, 下载与上传本文简述如何与S7-300或S7-400 PLC进行连接和下载、上传程序。

以下皆使用西门子SIMATIC STEP 7 version 5.4 软件演示。

从开始菜单中打开 SIMATIC Manager编程软件。

与 S7 PLC进行通讯连接编程线缆编程通讯线缆主要有三种：1. CP5512卡（插在PCMCIA插槽中）。

注：CP5512订货号 6GK1 551-2AA002. 带串口或USB接口的PC适配器。

注：串口线缆订货号 6ES7 972-0CA3-0XA0USB口线缆订货号 6ES7 972-0CB20-0XA03. 网线CP5512卡和PC适配器可以与PLC的MPI接口或PROFIBUS接口通讯（PROFIBUS接口在PLC上标记为DP）。

要注意的是PC适配器从PLC的通讯口上获得电源，而CP5512卡从电脑获得电源。

以太网(TCP/IP)通讯使用一根标准网线连接电脑和PLC的网口（PLC网络中已经安装了CP343/443模块或网络交换机）。

检查通讯将编程线缆插好后，可通过点击“访问节点”图标检查通讯情况。

如果通讯成功，将会弹出如下窗口。

此时可将节点窗口关闭并准备下载和上传操作。

如果通讯失败会弹出以下窗口：这说明通讯线缆未连接到编程口，或设置错误。

设置PG/PC 接口为启动与PLC的通讯，需要配置PC/PG接口的编程线缆和通讯协议。

打开菜单选项 > 设置PG/PC接口将会弹出以下窗口显示所有不同的接口(即通讯驱动)。

每种线缆都有其各自的驱动。

对于以太网连接则应选择您电脑的网卡TCP/IP协议，而不是无线网卡。

为了快速得到合适的设置，可以使用接口的自动功能。

电脑会自动搜寻并启用匹配的设置。

选择PC Adapter后点击属性按钮，确定该站的地址是网络中的唯一地址，不能与网络中现有的PLC和从站设备地址冲突。

检查本地连接选项卡，确保连接到端口的线缆与设置相匹配。
