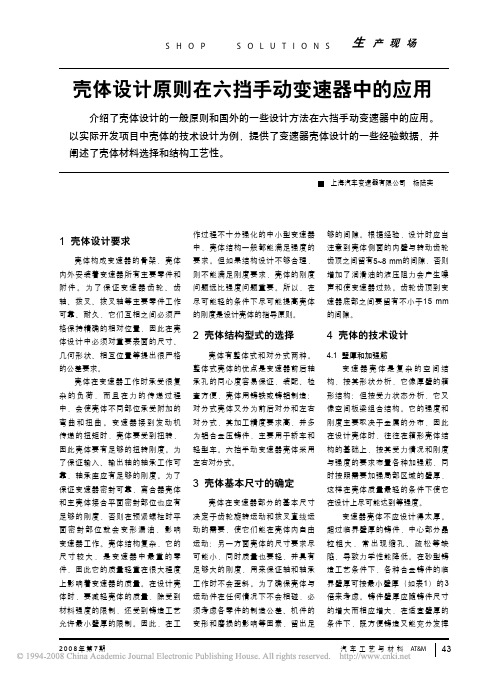

汽车变速箱壳体工艺及夹具设计1. 引言汽车变速箱壳体是变速箱的关键组成部分，其主要功能是保护变速箱内部零件并提供结构支撑。
良好的壳体工艺和夹具设计能够保证汽车变速箱的稳定性、可靠性和性能。
2. 汽车变速箱壳体工艺2.1 材料选择汽车变速箱壳体通常采用高强度铝合金或铸铁材料制造。
铝合金具有重量轻、抗腐蚀性好的优点，而铸铁则具有较好的抗冲击和抗磨损性能。
2.2 壳体加工工艺2.2.1 铝合金壳体加工工艺铝合金壳体加工工艺一般包括铸造、机加工和表面处理三个主要步骤。
首先，采用铸造工艺铸造出壳体的初形，然后进行精加工，包括铣削、钻孔、镗削等操作。
最后，对壳体进行外观喷涂、阳极氧化等表面处理。
2.2.2 铸铁壳体加工工艺铸铁壳体加工工艺主要包括铸造和热处理两个步骤。
铸造过程中，通过铸模将熔化的铁水注入壳体腔体，然后待铸铁凝固成型。
接下来，进行热处理，包括退火、正火等工艺，以提高铸铁的强度和硬度。
2.3 质量控制汽车变速箱壳体的质量控制非常重要，可以通过以下几个方面来保证壳体的质量： - 制定合理的工艺流程和操作规范，确保生产过程的可控性； - 严格检查原材料的质量，杜绝有缺陷的材料进入生产流程； - 进行壳体的外观检验，确保表面无气泡、裂纹和变形等缺陷； - 进行尺寸测量，确保壳体尺寸符合设计要求； - 进行性能测试，包括强度和疲劳试验，确保壳体满足使用要求。
3. 夹具设计夹具在汽车变速箱壳体的生产过程中起到固定、定位、支撑和辅助加工等作用。
合理的夹具设计可以提高生产效率和产品质量。
3.1 夹具类型3.1.1 固定型夹具固定型夹具主要用于固定壳体在加工过程中的位置，防止壳体移动或变形。
常见的固定型夹具包括卡盘夹具和夹块夹具。
3.1.2 辅助夹具辅助夹具用于辅助加工操作，提供支撑和定位。
常见的辅助夹具包括支撑座夹具、定位销夹具和模板夹具。
3.2 设计要点3.2.1 夹具刚性夹具在加工过程中需要承受一定的切削力、挤压力等作用，因此夹具的刚性要足够强，以确保壳体加工的准确性和稳定性。
中华人民共和国国家标准汽车变速器修理技术条件UDC 621-585004.67：629.113GB 5327.85Technical requirements for automoblle transmission being overhauled本标准适用于国产汽车机械式变速器的修理。
修竣的变速器总成应符合本标准规定。
非国产汽车机械式变速器的修理可参照执行。
1 技术要求1.1 变速器壳体1.1.1 壳体应无裂损。
壳体上所有联接螺孔的螺纹损伤不得多于2牙。
1.1.2 壳体上平面长度不大于250mm，其平面度公差为0.15mm；大于250mm，平面度公差为0.20mm。
1.1.3 壳体前端面对第一、二轴轴承承孔的公共轴线的端面圆跳动：其端面最大可测直径大于50至120mm，公差为0.80mm；大于120至250mm，公差为0.10mm；大于250至500mm，公差为0.12mm；大于500mm，公差为0.15mm。
1.1.4 壳体后端面对第一、二轴轴承承孔的公共轴线的端面圆跳动公差为0.15mm。
1.1.5 壳体前、后端面的平面度公差值，分别不大于1.1.3、1.1.4项规定的端面圆跳动公差值。
1.1.6 壳体上平面与第一、二轴轴承承孔的公共轴线的平行度公差为0.20mm。
1.1.7 壳体上各轴承(或轴)承孔轴线间尺寸偏差的绝对值，允许比原设计规定增加0.02m。
1.1.8 壳体上各承孔轴线的平行度公差允许比原设计规定增加0.02mm。
1.1.9 壳体上各承孔的圆度公差为0.0008mm。
表面粗糙度一般不低于1.6。
1.1.10 滚动轴承与承孔的配合公差：当基本尺寸大于50至80mm时，其值允许比原设计规定增加0.02mm；基本尺寸大于80至120mm，其值允许比原设计规定增加0.04mm；基本尺寸大于120至180mm，其值允许比原设计规定增加0.025mm。
1.1.11 轴颈与壳体承孔的配合公差允许比原设计规定增加0.015mm。
微型汽车手动变速器结构设计摘要变速器是汽车传动系的重要组成部分，其发展无疑代表着汽车工业的发展，它的设计也是汽车设计的一个重要部分。
本设计的任务是设计一台用于微型车上的三轴式刚性支承结构变速器，以使变速器结构更加紧凑、合理，承载能力大，满足匹配微车发动机之所需。
本设计从后驱动变速器的总体方案开始，对传动系统的方案进行分析，档位的布置形式进行研究分析，变速器基本参数的选择，零部件结构方案的分析确定，同步器、操纵机构及箱体的设计选用。
根据所配车型，结合上述参数，再结合汽车设计、汽车理论、机械设计等相关知识，计算出相关的变速器参数并论证设计的合理性。
最终，用AutoCAD软件完成变速器装配图和零件图的绘制。
设计三轴式刚性支承结构变速器，以进一步提升后驱动变速器的性能，增加后驱动微型车市场，满足不同层次的需求。
