低压终端配电箱

第七部分低压终端配电产品选型指南7-17-2A c t i 9系列的主要产品Acti 9 断路器安装结构示意图78910115432161. iC65断路器2. iMN/iMN s欠压脱扣器或iMSU过压脱扣器3. iMX/iMX+OF分励脱扣器4. iSD报警接点或OF/SD+OF双重切换接点5. iOF辅助接点6. Vigi iC65剩余电流动作附件7. Multiclip配电模块8. 断路器插拔式底座9. 间隔件10. 旋转手柄11. 手柄锁扣77-37-47-5i C 65断路器选型表-/ + 说明：1. K 系列i C 65断路器分断能力6000A ，额定电流6～32A ，不可选用剩余电流动作保护附件及电气附件。

2. i C 65系列仅B 曲线有3A 的产品。

3. i C 65L 无B 曲线产品。

举例：产品号：i C 65N C 20A /2P V E 30m A 。

表示：i C 65小型断路器，6k A 分断，C 曲线，额定电流20A ，2极带电子式剩余电流保护附件，额定剩余电流30m A 。

7-6i C 60L M A 断路器选型表i C 60/ + 说明：1. i C 60L M A 为单磁式小型断路器，无过载保护。

须与热继电器等元件配合，实现过载保护。

举例：产品号：i C 60L M A 16A /3P i M N 。

表示：i C 60L M A 单磁式小型断路器，分断能力15k A ，额定电流16A ，3极，配i M N 欠压脱扣单元。

7-7i D P N 断路器选型表+ 说明：1. K 系列i D P N 断路器分断能力4500A ，额定电流6～32A ，不可选用剩余电流动作保护附件及电气附件。

2. V E C +表示最新的18m m 一体式剩余电流动作保护器(R C B O )，i D P N a /N V i g i +，电子式，A C 类，30m A ，额定电流10~25A ，不可拼装电气附件3. i D P N a 无2A 型号。

施耐德电气在中国1987年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。

90年代初，施耐德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。

目前，施耐德电气在中国共建立了77个办事处，26家工厂，6个物流中心，1个研修学院，3个研发中心，1个实验室，500家分销商和遍布全国的销售网络。

施耐德电气中国目前员工数近22,000人。

通过与合作伙伴以及大量经销商的合作，施耐德电气为中国创造了成千上万个就业机会。

善用其效 尽享其能Product Features 产品特性Quality of life, easy to hold优质生活 轻松把握 来自施耐德电气国际研发团队的顶尖设计> 靓丽的蓝色手柄> 流畅弧线型设计> 清晰的参数标示先进的触头分断状态指示窗> 指示器与触头直接相连，清晰显示触头分断状态> 杜绝错误指示，确保操作人员安全隧道式接线端子> 满足线缆和母排两种连接方式> 导线压接更牢固，防止虚接所导致的接触不良> 杜绝接触不良引起的端子发热和产品损坏精巧的双稳态导轨固定卡扣> 卡扣可在松紧两个位置稳定、较之传统弹簧卡扣的单稳态设计，拆卸更方便LS8乐居系列低压终端配电产品在中国低压电器的历史上，没有一种产品像施耐德电气生产的小型断路器那样拥有如此巨大的影响，它已不仅仅作为产品服务于我们，更重要的是带给我们观念的深刻改变和对整个行业的彻底变革，同时也使施耐德电气成为国内低压电器行业最为客户信赖的品牌。

施耐德电气作为优质生活的倡导者，于2012年4月推出LS8乐居系列低压终端配电产品。

LS8乐居系列以其精巧的外型、革新的技术，与现代家居设计完美契合，令舒适安逸的生活轻易实现，带给您更加安全的家居体验。

拼装式漏电保护附件> 与MCB自由拼装、仅2种电流规格就可以实现 10~63A所有的漏电保护断路器规格> 不同电流等级的产品采用防误配设计，选型简 单、产品维护升级简便> 减少分销商和门店库存与备品、加快资金周转， 更多收益> 巧妙转化非常用型号为常用、缩短交货期，提高客户满意度产品系列齐全，更多选择> 产品功能齐全、型号完备外，适用于不同地区的各种民用配电设计规范和使用习惯先进的防伪功能> 产品自带防伪标志，具备先进的数码防伪功能， 确保用户免受假货的侵害LS8乐居LS8乐居系列低压终端配电产品施耐德电气Product Categories产品类别Product Configuration房型配置图LS8高额定电流小型断路器LS8小型断路器LS8SW 隔离开关LS8DPN “相线+中线”小型断路器LS8VIGI 剩余电流动作保护附件LS8DPNVigi 剩余电流动作保护断路器天翼系列配电箱LS8乐居系列低压配电产品可以与天翼系列配电箱和Easy9系列导轨插座配套，实现完美的家居用电解决方案。

低压配电柜技术要求范文一、引言低压配电柜作为现代电力系统的重要组成部分，具有将电能安全可靠地分配到各用电设备的功能，对于保障电力供应的稳定和可持续运行具有重要意义。

本文将从低压配电柜的技术要求出发，对其进行详细的介绍和分析。

二、低压配电柜的分类低压配电柜根据其功能和应用范围的不同，可分为配电配电箱、电动机控制柜、综合控制柜、自动化控制柜等。

不同类型的低压配电柜在技术要求上也会有所不同，本文以综合控制柜为例进行探讨。

三、低压配电柜的外观与结构要求1. 外观要求：低压配电柜外观应美观大方，颜色统一，不得有锈蚀、划痕等瑕疵。

标志、标牌应清晰可辩；2. 结构要求：低压配电柜结构应合理紧凑，安装固定可靠。

柜体材料应具有一定的机械强度和防腐蚀性能，并符合相关的安全标准。

四、低压配电柜的电气特性要求1. 运行电压：低压配电柜的运行电压通常为380V，符合工业用电标准；2. 额定电流：低压配电柜的额定电流应根据实际需要确定，以满足用电设备的正常工作要求；3. 高短时稳定电流：低压配电柜应具备一定的高短时稳定电流能力，以应对突发电流过大的情况；4. 分断能力：低压配电柜应具有足够的分断能力，保证在故障发生时能够快速切断电源，并防止故障扩大。

五、低压配电柜的防护等级要求根据低压配电柜的应用环境和防护需求不同，其防护等级一般为IP20-IP65。

具体要求如下：1. 防护等级：低压配电柜应符合相关标准的防护等级要求，保证其在污染、腐蚀、潮湿等恶劣环境下的正常工作；2. 防护结构：低压配电柜应具有符合防护等级的密封结构，尽量防止外界灰尘、水分等物质对设备的侵蚀；3. 防护门锁：低压配电柜应配备符合防护等级要求的防护门锁，确保柜体密封性良好。

六、低压配电柜的绝缘与接地要求1. 绝缘材料：低压配电柜应选用符合绝缘要求的材料，确保设备的绝缘性能良好；2. 绝缘强度：低压配电柜应具备足够的绝缘强度，以防止电弧击穿和绝缘故障；3. 接地电阻：低压配电柜应通过合适的接地方式，保证接地电阻符合相关标准要求，以提高设备的安全性。

低压配电柜配电箱的型号GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

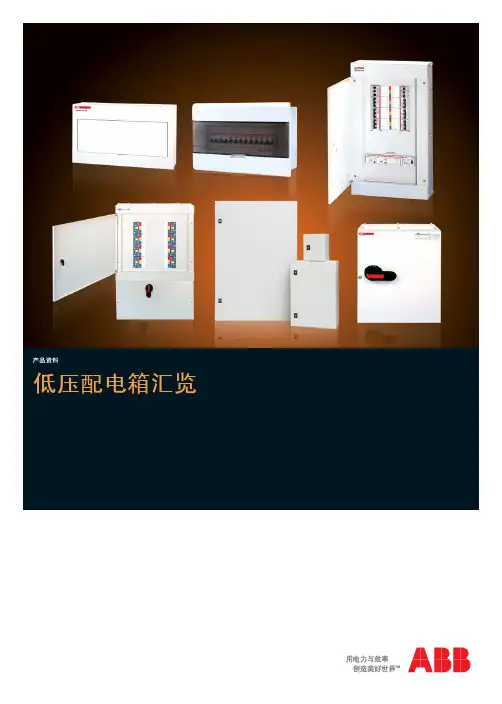

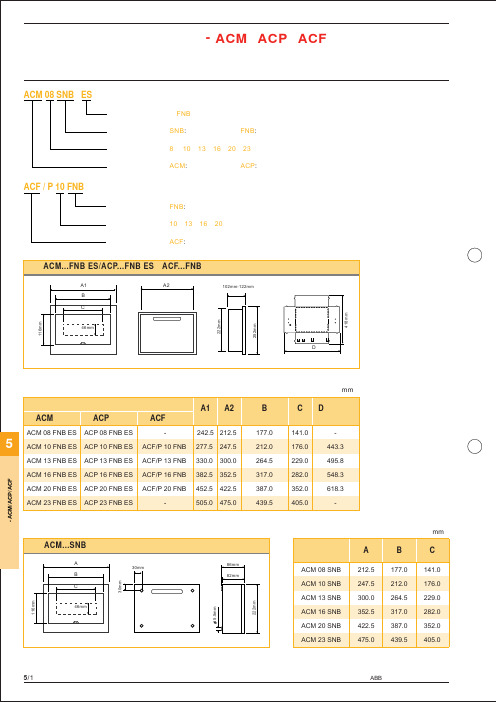

低压配电箱汇览产品资料!!!ዕ܋ದۉၒ11/1低压配电箱汇览产品型号说明ACM 08 FNB ENU独立接地螺钉，端子排可拆卸安装方式：SNB - 明装(挂墙式) FNB - 暗装(嵌墙式)单相位数：8、10、13、16、20、23系列号 ：ACM - 全金属外壳及面盖ACP- 金属底箱，配塑料面盖ACM 和ACP 系列终端配电箱的设计符合GB7251.3及GB17466标准。

箱内配有中性端子排、接地端子排及DIN 导轨，可配合ABB 终端配电保护产品。

箱体备有6种标准规格，分别为8位、10位、13位、16位、20位及23位，每一单极开关各占一位。

ACM 系列终端配电箱为全金属外壳，表面采用 RAL7035 浅灰白色环氧树脂静电喷涂，平盖式的设计及暗装门盖螺丝，在不同的安装环境均能显得高雅大方。

箱体的安装分有挂墙式安装 (明箱) 及嵌墙式安装 (暗箱) 两种。

ACP 系列终端配电箱为金属底箱，箱盖采用优质塑料模压制成，具有良好的刚性、韧性及阻燃性，标准的塑料面盖颜色为 RAL7035 浅灰白色，配有茶色透明塑料活面盖。

两种箱体均设独立接地螺钉，确保接地连续性；DIN 导轨水平垂直可调和大小连孔的设计，为客户提供最大的安装方便，并可通过调整组件，解决底箱预留过深等问题，从而使面盖与安装墙面完全吻合；面盖采用自锁定位的结构，在揭开时有自锁定位功能，方便客户对开关的操作及维护。

全新改良版的 ACM 和 ACP 终端配电箱的端子排可拆卸，解决了端子在现场容易丢失的困扰；端子排可自由选择安装在底箱的上端或下端，满足客户上进上出或上进下出的进出线要求。

终端配电箱 - ACM / ACP 系列产品概述 + 技术参数技术参数符合标准 ： GB7251.3、GB17466最大载流量 ： 100A 额定电压 ： 单相SPN ：250V 50Hz 外壳防护等级 ： IP40电缆进线 ： ACM (暗箱) 和ACP 系列的顶和底部均设有30 mm 和 20 mm 直径的敲落孔，而背面亦设有长条形敲落孔。

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱 AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

常用配电箱（柜）代号GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

低压配电柜基础知识低压配电屏（柜）有固定式和抽屉式两大类型。

固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。

一般都是离墙安装，可双面维护。

1）低压配电屏种类低压配电柜按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL\GCS、MNS等；另一类为固定式结构（即固定型配电柜）,如GGD、PGL 等。

2)抽屉式低压配电屏主要有GGD、MNS、GCL、GCK、GCS、型等，可用作动力中心(PC)和电动机控制中心(MCC)。

动力和照明配电箱：1）作用：低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。

而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。

动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。

2）动力和照明配电箱的类型：按安装方式分，有靠墙式、挂墙式和嵌入式等。

靠墙式是靠墙安装。

挂墙式是挂墙明装（例如XL-3）。

嵌入式是嵌墙暗装。

动力配电箱的型号一般标为XL（例如XL-15,XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7O3.终端组合电器：1）作用：终端组合电器是一种安装终端电器（低压断路器、插座、开关等）的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。

2）PZ30系列模数化终端组合电器结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm,便于组合，互换性好。

②安装轨道化，电器元件统一安装在一根TH35顶帽型标准化轨道上，拆装组合方便。

③功能多样化，可选用不同功能和容量的电器元件组合，功能多样，可适应不同性质的用户。
