施工现场平面布置及施工道路平面图第一节施工平面布置和临时设施布置【1】布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。
室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。
办公室移入楼内。
2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。
现场不设置供居住区。
3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。
5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW 并设分配箱。
6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。
7、应至少在每四层设置一个配电箱和一个临时水源。
8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。
9、全体现场施工人员应统一佩带工作牌。
10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。
施工现场布置有生产、生活、办公等临时设施，包括加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施。
施工现场布置严格按照国家省市有关规定设置，做到安全文明施工，保持施工现场清洁卫生。
施工现场平面布置主要考虑以下几个方面。
○ 根据施工部署、施工方案、进度计划、区域划分，分阶段进行布置。
○ 生产区、生活区、办公区相对独立的原则。
○ 尽可能缩短运距、减少二次搬运、减少占地。
○ 有利于减少扰民、环境保护和文明施工。
○ 尽量利用己有设施或先行施工的成品，使临时工程投入最少。
○ 充他考虑劳动保护、职业健康、安全与消防。
道路工程施工总平面图布置方案道路工程的施工总平面图布置方案如下：1、施工总平面图布置及临时工程机械设备和材料将通过现有道路运输到现场。
在右半幅路施工时，先进行施工场地平整，施工范围进行吹填75cm厚粗砂，机械压实整平形成7m宽场内运输道路和施工机械行走便道。
2、生活用、办公用房等临设布置施工总平面布置综合考虑工艺特点、工序搭接等施工需要及工期要求，动态利用现有场地，以满足施工需要。
布置原则如下：1、紧凑有序，节约用地。
2、适应分阶段施工生产需要，利于施工作业。
3、尽量减少材料的二次搬运，降低生产成本。
4、尽量避免对周围环境及道路交通的干扰和影响。
5、符合安全生产、文明施工的要求，利于防火、防洪，创造一个文明施工的环境。
根据本工程的特点，临设主要采用活动板房搭设，临时设施布置在K12+160～K12+230北侧农田。
该处为项目经理部主要现场办公所在地，现场项目经理部临设设置有会议室、项目部办公室、监理办公室、试验室等办公部门，配备必备的办公设备，同时设置有宿舍、卫生间等相应的生活配套设施。
临时设施除食堂、卫生间、浴室采用砖房外，采用活动式组合板房搭设，所有临设场地外围均采用砖砌围墙进行围蔽。
所有临时设施整齐、洁净，满足文明施工要求。
临设场地硬化，铺设15cm厚4％水泥稳定石屑，临设四周设置排水边沟，生活污水接入就近的市政排污系统。

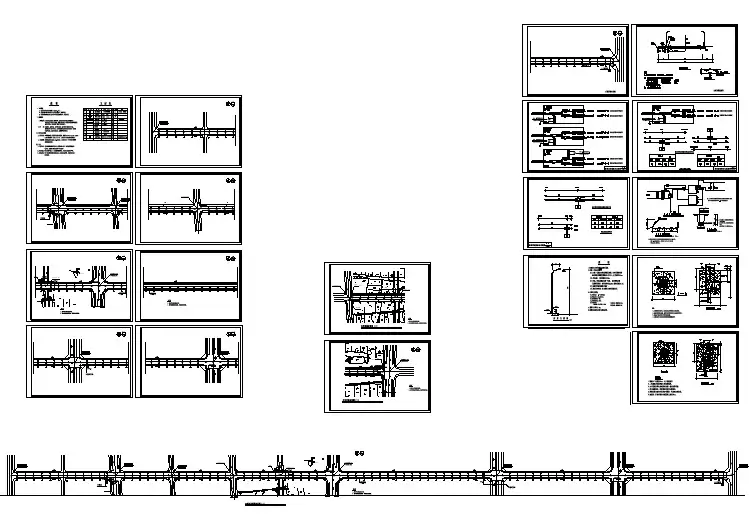

具体布置见《施工总平面布置图》。
其他设施包括：1、洗车槽：在每个工作区运输出入口设置洗车槽，槽内设置泥水沉淀池，场地内的废水经沉淀净化后排入附近市政排水管网。
所有车辆驶出场地前先冲洗干净，防止施工车辆夹带砂泥至附近道路。
2、宣传布置：在施工范围四周的适当位置张挂标语，确保施工现场旌旗招展，制造热烈的施工气氛。
在项目经理部外醒目的位置张挂平面布置图、质量保证、安全生产、文明施工管理板。
3、场地排水系统：施工场地及临设场地均设置排水边沟或截水明沟，基坑开挖时配置抽水机等设备配合排水。
道路绿化带园林绿化工程施工平面图一、施工总体布置本工程范围内项目内容较多，绿地分布大，距离长，工期紧。
所以在施工总体布置上分为几个施工区：种植工程施工区、土建施工区、园艺施工区、安装施工区、配套工程施工区，并组成相对应的施工队，其中种植施工队分为大树移植施工班和苗木种植施工班。
土建施工队为园林建筑施工班和市政设施施工班。
各个施工区、队、班及各工种在施工中相互配合，紧密合作，在项目部的统一协调下流水作业，种植、土建、安装、园艺和配套工程相互交替进行。
(附施工流程总框图)二、场地总平面布置施工现场平面布置按照建设部 15号令《建设工程施工现场管理规定》的要求和城市建设管理的有关法规，科学合理地安排施工现场，协调各专业管理和各项施工活动，控制污染，创造文明安全的施工环境和人流、物流、资金流、信息流畅通的施工秩序所进行的一系列管理工作。
(施工平面图布置见附件)总平面布置是否合理，直接关系到施工进度的快慢，安全文明施工的要求和体现我公司管理水平的高低，施工平面布置应考虑以下因素：1．确保场内道路畅通，满足施工对材料堆放场地的要求，尽量减少二次搬运和场内运输。
2．满足安全、文明施工对场地的要求，生活区和生产区要有明显的隔离。
3．符合施工现场山林防火要求和环境卫生的要求。
4．符合施工现场安全用电规范要求。
5．场地布置中，要避免土建、安装、装饰单位相互干扰，还要满足甲方的有关要求。
(一 )、临时道路：根据施工场地布置的要求，结合总平面布置，利用场地内待建道路先做路基垫层后作为施工通道，一方面可避免重复挖填路基所造成的人力财力浪费．另一方面也可以趁施工运输碾压路基，防止道路沉降。
在路侧设排水沟，出口处设洗车平台，并设沉淀池，废水经沉淀后排入指定管道。
(二 )、临时设施场地布置以保持现场总体环境，重点保护管线及周围环境、场内施工方便为原则。
食堂宿舍等生活设施拟定设在工地西北角。
因为这块地方是地坪，因此利用这块地方进行施工用房搭设，待整个绿地完成后再拆除施工用房，局部进行地坪施工。
施工总平面布置图1布置原则1、全部临时设施的平面位置和占地范围，不超过发包人规定的征地界限；2、场地布置本着有利于生产、安全可靠、方便生活、集中管理、经济合理等原则设置；3、充分利用发包人提供的现场施工条件，节约用地，因地制宜，充分利用地形并结合场内外交通道路，方便施工；4、施工布置做到充分发挥施工生产设施的能力，满足施工总进度和施工强度的要求，保证工期的实现；5、施工道路布置要满足场内外运输方式的需要，同时运输方式尽可能一致；6、充分考虑当地水文、气象特点，既要方便生产、生活，又要安全防汛和防风砂；7、因工程线路长，本项目施工同时包含土方开挖、土方回填、混凝土等内容的施工，结合工期要求，结合工程的具体特点，将工程划分为若干段进行施工，在生产区和生活区布置、风水电线路布设、临时交通道路布置、料场布置等时应避免发生相互干扰，又要考虑平行流水施工时的资源共享。
8、场地划分和布置应符合国家有关安全、防火、防汛、卫生、环保等规定，生活办公区和施工工厂区要按照消防的有关规定进行布置，并配备适量的消防设施。
2施工交通利用现有的交通条件，可满足进场的需要，本工程位于市区交通便利。
3施工供水包括取水、净化、蓄水和输送(设计、施工、采购、安装、调试、管理、维修)。
3.1供水标准(1)施工供水按《混凝土拌合用水标准》JGJ63-89的规定标准。
(2)河流取水点应设置在水质较好地点。
取水点上游IOOO米至下游100米水域内不得排入工业废水、生活废水、污水以及垃圾、污物和从事放牧等。
3.2施工部位供水主要为清洗基面、混凝土养生、水泥砂浆搅拌、混凝土拌制等。
拟在施工区域的取水口安装一台2时离心式水泵，水泵扬程30米，流量5πf7h,完全可以满足施工用水需要。
4施工用电本工程主要用电负荷为施工照明、混凝土拌制、浇筑、砂浆拌制、土石方开挖机械、钢筋加工机械、模板加工机械及生活区照明用电。
用电负荷计算如下用电总负荷P计=Ll(KlPC+K2Pa+K3Pb)式中P计一工地计算用电量；L1—用电不均匀系数；ΣPc一一全部施工用电设备额定量之和；ΣPa一一室内照明设备总和额定用电量之和；ΣPb一室外照明设备总和额定用电量之和；Kl-全部施工用电设备同时使用系数，Kl=O.7；K2一室内照明设备同时使用系数，K2=0.8;K3一室外照明设备同时使用系数，K3=1；ΣPC=66.5kw；ΣPa=Okw;不考虑照明用电。
施工平面图一、施工总体布置本工程范围内项目内容较多，绿地分布大，距离长，工期紧。
所以在施工总体布置上分为几个施工区：种植工程施工区、土建施工区、园艺施工区、安装施工区、配套工程施工区，并组成相对应的施工队，其中种植施工队分为大树移植施工班和苗木种植施工班。
土建施工队为园林建筑施工班和市政设施施工班。
各个施工区、队、班及各工种在施工中相互配合，紧密合作，在项目部的统一协调下流水作业，种植、土建、安装、园艺和配套工程相互交替进行。
(附施工流程总框图)二、场地总平面布置施工现场平面布置按照建设部 15号令《建设工程施工现场管理规定》的要求和城市建设管理的有关法规，科学合理地安排施工现场，协调各专业管理和各项施工活动，控制污染，创造文明安全的施工环境和人流、物流、资金流、信息流畅通的施工秩序所进行的一系列管理工作。
(施工平面图布置见附件)总平面布置是否合理，直接关系到施工进度的快慢，安全文明施工的要求和体现我公司管理水平的高低，施工平面布置应考虑以下因素：1．确保场内道路畅通，满足施工对材料堆放场地的要求，尽量减少二次搬运和场内运输。
2．满足安全、文明施工对场地的要求，生活区和生产区要有明显的隔离。
3．符合施工现场山林防火要求和环境卫生的要求。
4．符合施工现场安全用电规范要求。
5．场地布置中，要避免土建、安装、装饰单位相互干扰，还要满足甲方的有关要求。
(一 )、临时道路：根据施工场地布置的要求，结合总平面布置，利用场地内待建道路先做路基垫层后作为施工通道，一方面可避免重复挖填路基所造成的人力财力浪费．另一方面也可以趁施工运输碾压路基，防止道路沉降。
在路侧设排水沟，出口处设洗车平台，并设沉淀池，废水经沉淀后排入指定管道。
(二 )、临时设施场地布置以保持现场总体环境，重点保护管线及周围环境、场内施工方便为原则。
食堂宿舍等生活设施拟定设在工地西北角。
因为这块地方是地坪，因此利用这块地方进行施工用房搭设，待整个绿地完成后再拆除施工用房，局部进行地坪施工。
