施工总平面布置图(详细版)施工总平面布置（详细版）1施工总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。

2）做好现场平面布置和功能分区，对现有临建及管线进行调整。

3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。

4）加强平面施工的检查及监督整改，保证场内施工道路通畅。

5）各项施工设施布置要满足方便生产，有利生活，安全防火，环境保护和劳动保护要求。

2场地整体规划2.1施工现场划分根据施工现场情况，我公司将对施工场地进行合理规划，根据各场地的用途对施工现场进行划分。

施工现场设置材料加工、堆放场、材料库、标养室、现场办公室及员工宿舍和食堂。

2.2大门与道路的布置按照现场实际情况，在现场西面和南面设大门做为资料及职员出入口。

大门为钢管－薄铁板组合大门，门外侧在凸显位置设立一个名板，用于书写工程、业主、工程垂问、设想单位、监理单位、施工单位等的名称，书写的格式、标牌的款式和尺寸、设立的位置报送业主审批，文字将约请优等标记绘制职员书写，并在工程举行期间不时从头油漆和书写。

现场四周新建临时道路做为材料运输道路，道路设置为双通道，路宽6m，采用100厚C20现浇混凝土硬化，并按2％的坡度做好排水。

2.3排水设施的布置充分利用前期土方阶段设置在基坑周边的排水设施，在门路一侧增长宽300mm、深350mm的排水沟；按照排污口位置设置2000mm×1000mm×1000mm的沉淀池，举行有组织排水，坡度0.2%，排至排污口。

同时在大门入口处设置洗车槽，配备高压冲洗水枪，以免车辆出入带泥，引起扬尘污染。

2.4办公区临建的布置利用北侧空地做为现场临建布置场地，布置1栋2层的办公用房，主要包孕业主、监理及办理职员办公室、集会室等，共567m2.办公室为简易彩板房，门窗为铝合金门窗，地面为400mm×400mm地板砖，吊顶为600mm×600mm矿棉板吊顶。

施工总平面图布置施工总平面图布置说明包括临时设施、加工车间、现场办公、设备及仓储、供电、供水、卫生、生活、道路、消防等设施的情况和布置。

一、布置说明1、进场后依据业主方安排，临建及材料堆场的布设根据水源、电源、市政管网、场地大小等因素,综合考虑合理规划布置临时设施，尽量减少或避免二次搬运或拆装。

同时.，现场平面布置根据施工阶段不同时期进行动态管理，根据每个时期的现场情况、材料和设备的不同，合理调整堆场位置，同时兼顾到不宜移动的设施，如大型机械设备，临时水电管线、道路等。

2、易产生噪音污染的加工作业安排封闭施工；加强噪音检测和监测工作，严格控制，防止噪音超标施工。

3、保证不中断现况交通，便于施工物流的进出及内部循环。

4、尽可能方便施工，确保工期计划中关键线路施工任务的完成。

5、符合文明施工、环境保护的要求，施工区、办公区和生活区分开设置，并符合消防安全和工地卫生的规定。

6、各种临时设施的面积、容量、质量要与施工方案和进度计划相适应，材料储备和成品、半成品加工能力要满足连续施工需要，在方便生产和生活的同时，尽量少占用地。

7、合理布置路线、现场供水和供电。

8、工程竣工后，要根据合同要求及时清理现场，直到监理、业主满意为止。

9、施工临时用水、用电安装要用合乎规范要求的变电器和配电箱、水表和阀门。

10、施工总平面布置图附后。

二、临时设施在本工程的施工现场布置中，我们充分考虑到现场实际情况。

本着“有利生产、方便施工、安全防火、保护环境、文明施工”的原则，把“合理安排好材料的周转、存储和堆放、机械设备施工位置以及现场材料的最佳调运线路”作为本工程现场施工布置的重点。

目的是充分的调动现场的人力和物力，最大程度发挥协作生产的效益，保质、保量、顺利、圆满、定期的完成甲方所提出的各项施工任务，树立良好的企业形象。

1、施工现场围护(1)围墙外侧根据甲方要求以及本公司现场管理规则，严格依据公司Cl 标准加工制作宣传标语，树立企业文明、环保形象。

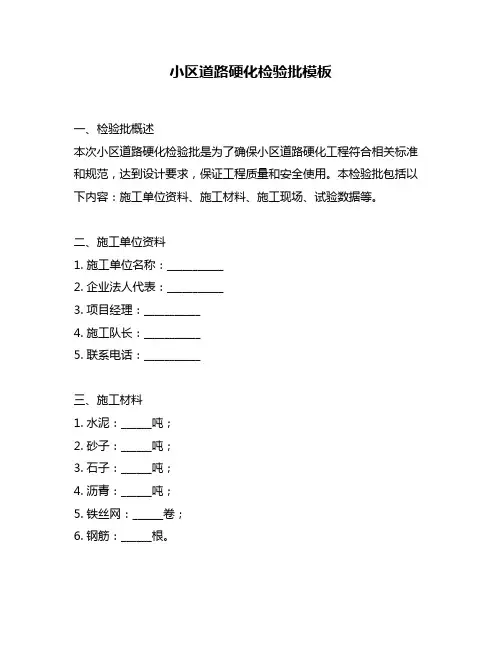

小区道路硬化检验批模板
一、检验批概述
本次小区道路硬化检验批是为了确保小区道路硬化工程符合相关标准和规范，达到设计要求，保证工程质量和安全使用。

本检验批包括以下内容：施工单位资料、施工材料、施工现场、试验数据等。

二、施工单位资料
1. 施工单位名称：___________
2. 企业法人代表：___________
3. 项目经理：___________
4. 施工队长：___________
5. 联系电话：___________
三、施工材料
1. 水泥：______吨；
2. 砂子：______吨；
3. 石子：______吨；
4. 沥青：______吨；
5. 铁丝网：______卷；
6. 钢筋：______根。

四、施工现场
1. 工地总平面图：
（插入图片）
2. 工地现场照片：
（插入图片）
五、试验数据
1. 物理性能试验数据：
（表格）
2. 抗压强度试验数据：
（表格）
3. 抗拉强度试验数据：
（表格）
4. 耐久性试验数据：
（表格）
六、结论与建议
根据以上试验数据，小区道路硬化工程符合相关标准和规范，达到设计要求，建议验收合格。

七、注意事项
1. 施工单位应按照相关标准和规范进行施工，并保证施工质量；
2. 检验人员应认真审核施工单位资料和试验数据，确保检验结果正确；
3. 如有不合格情况，应及时通知施工单位进行整改。

第二章施工总平面布置图针对不同施工阶段，按照不同施工需要，分别制定符合安全文明要求的各阶段施工平面布置图，平面图中包含了能满足施工需要的各种施工设备的布置、现场文明施工设施及生活区、急救室、仓库、办公室、临时厕所等应有设施（详见2.1 施工平面布置图）。

同时制定了完善的施工现场管理规定（详见2.2施工现场总平面管理）。

2.1施工总平面布置图：施工总平面布置图（附后）2.1.1基础及施工平面布置：（1）钢筋和木工加工车间的布置艺体馆在施工期间，分别布置钢筋和木工加工车间，均布置在各单位工程的北侧。

（2）塔吊布置该工程占地面积大，垂直运输量大。

为确保工程施工进度，确定艺体馆各设置1台QTZ40塔吊，回转半径36m，该标段共设2台QTZ40塔吊。

（3）电源、水源由甲方指定地点引入。

（4）在拟建工程四周设循环施工道路，满足材料运输要求。

（5）沿建筑物四周设消防管线，每隔45m设一取水点，满足施工现场防火要求。

（6）施工现场设3个饮水、吸烟处；设3个临时厕所；3 个垃圾存放点。

满足文明施工要求。

（7）甲方、监理、施工现场办公室设在东北角，办公区设急救室、娱乐室、职工教育室。

生活区设在办公区以北。

2.1.2施工现场临时用电：现场用总用电484.4KW。

动力用电:P动=1.05×(K1•ΣP1/COSФ+K2•ΣP2)其中: K1=K2=0.5 COSФ=0.75ΣP1=439.4KW ΣP2=45KW计算得P动=331.2KW照明用电按10% 考虑。

P=1.1P动=364.3KW因此，在施工现场设400KW变电设备即可满足施工用电。

2.1.3施工现场临时用水（1）临水系统组成1)给水系统：本工程现场临时用水系统主要根据施工现场平面布置图设计，主要由三部分构成：A施工现场消防用水。

B施工现场生产用水：砼养护、装修阶段湿作业、砼试块标养室、大门口冲洗车辆泥土沉淀池用水、现场洒水降尘等用水。

C施工现场生活用水：办公区水池、淋浴房、厕所冲洗、施工现场食堂生活用水等。

第十章施工总平面布置图第一节施工现场目前现状普兰县雄巴村民房建设项目场地分别位于西藏阿里地区普兰县雄巴村。

该地块地形呈矩形，地块地势较为平坦，市政条件也基本满足本地块的要求。

现场周边交通便利，场地条件良好，地形平整，无地上物，现场已具备五通一平，电源、水源已引至场地的指定位置，现场临时电源采用2台50KW发电机，通信设施接入便利，各种配套设施齐全，利于施工现场平面布置和调动施工资源优势，对保证工期提供有利保证，为工程实施提供了较为完善的条件。

第二节施工总平面布置原则及依据2.1布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置时应综合考虑，平面布置原则确定如下：1依据工程特点和各施工阶段施工要求，综合考虑施工任务，对施工平面实行分阶段布置和管理，把办公区、生产区和加工区分开布置。

2方便各种材料存放以及组织场内运输，便于施工方进行管理和服务。

3施工平面紧凑有序，在满足施工的条件下，尽量节约施工用地。

4按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响干扰。

5 在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度的减少场内运输，特别是减少场内二次搬运。

6尽量避免对周围环境的干扰和影响。

7采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。

8符合施工现场卫生及安全技术要求和防火规范。

9充分利用现有条件、综合考虑施工各阶段的工况，按照“四节一保” 要求进行布置，满足绿色节能建筑要求。

10在满足施工生产需要和西藏自治区政府有关规定的前提下，做到“五化”:硬化、绿化、净化、亮化、美化。

2.2 布置依据1招标文件中对施工现场布置的有关要求。

2现场红线、水源、电源位置，以及该地区的规划设计和综合布线图。

3总平面图、建筑平面图、立面图。

4总进度计划及资源需用量计划。

5总体部署和主要施工方案。

6有关安全文明施工、消防及环境保护的要求。

第三节施工平面布置1现场规划施工道路。

临时道路宽度4.5米，做法为200mm混凝土路面, 出入口设冲车区，出口及大门标准，道路两边设路缘石，门口设九牌一图，达到现场文明施工要求。

山东书城项目建设地点位于济南市市中区经十路与胜利大街交汇处，北依经九路，东临民生大街。

项目总用地18300平方米，总建筑面积130201平方米。

本工程具体地理位置见下图13-1。

13.1 目前现状描述1）现场已拆迁完毕，工程开工后进入支护桩施工阶段2）现场周围的经九路、胜利大街、民生大街将作为本工程入场的主要道路。

3）现场东、西、南、北四侧均已有围墙。

4）根据答疑回复施工用电、用水自行考虑。

现场状况见图13.1。

13.2施工总平面布置的原则13.2.1总平面布置依据1）业主提供的用地范围。

2）业主提供的相关施工图纸。

3）山东省、济南市有关施工规定、规程及安全文明施工标准和规定。

4）现场踏勘情况。

5）我公司CI形象规定。

13.2.2总平面布置原则1）根据工程特点和现场周边环境的特征，充分利用现有施工现场的场地和布置，做好总平面布置规划，满足生产、文明施工要求。

2）各项施工设施布置均需要满足方便生产，有利生活，安全卫生、防火，环境保护和劳动保护要求。

3）加强现场平面布置的分阶段调整，科学确定施工区域和场地平面布置，尽量减少专业工种之间交叉作业，提高劳动效率。

4）加强平面施工的及监督整改，保证场内施工道路畅通。

5）做好现场平面布置和功能分区，对现有临建及管线进行调整。

13.3生活设施布置根据工程施工人员测算，本工程高峰施工期施工人数约为968人。

根据现场实际情况和平面总体部署，工人生活区及管理人员生活区均在场外布置，并实行公寓化管理。

13.4办公设施布置地下结构施工阶段现场办公室在场外设置，具体位置为现场西侧建筑物内，待回填土完毕后现场办公室迁至场内南侧，具体位置详见施工总平面布置图，现场办公区为两层彩钢板房，现场办公设施满足施工及公司CI要求。

13.5 生产设施布置根据总平面布置原则和现场实际生产需要，进行现场生产设施布置。

地下结构施工阶段，设置一个材料加工场，具体位置根据各施工区先后施工顺序在基坑内动态布置，待回填土完毕后现场设置三个钢筋加工场和木工加工场，现场西侧和北侧大门作为材料机械的入口，详见平面布置图。

1 施工总平面图布置图及说明1.1布置依据1、招标文件的有关要求；2、现场红线、临界线、水电源位置，以及现场勘察结果；3、总平面图、基础平面图；4、消防法规的要求；5、安全文明施工及环境保护的相关规定。

1.2布置要求1.2.1现场围挡1、工程施工现场周边设置连续、密闭的围挡。

2、围挡高度2.0米。

采用砖砌、留垛、设变形缝。

3、围挡的宣传策划统一制定要求或设计。

4、项目现场内各分别设置围挡实行封闭管理，围挡高度不得低于1.8米。

5、施工作业区、材料堆放区与生活办公区间应相互分开。

隔离措施应采用铁栅栏，高度不得低于1.8米，各区应有明显的标志牌，由生活区进入施工作业区的出入口要悬挂安全警示标志。

1.2.2施工入口形象1、入口处应设置工程概况牌、环保现场管理牌、项目组织架构牌、安全生产牌、消防保卫牌、施工总平面布置图。

2、标牌尺寸：标牌应设置为长方形，最小尺寸为1800mm×900mm，可选用钢管和角钢支撑，或镶嵌于墙体内。

标牌的材质：项目面板采用有机板，框采用铝合金或不锈钢。

3、大门口必须作硬地处理，车辆出入口位置设车辆冲洗装置和排水沟，保证带有泥土的车辆经冲洗后才能驶入城市街道。

4、入口处必须设置坚固、美观的门卫室，门卫室应悬挂经项目经理部批准的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。

并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。

5、入口处应设立安全帽存放区，确保每个进入地盘的人员（包括访客）都必须戴上安全帽。

1.2.3作业场地和施工道路1、现场场地和道路要平坦、通畅，并设置相应的安全防护设施和安全标志，道路上不得堆放建筑材料或其它杂物。

工地内的施工道路、作业场地（钢筋、木制作和砼搅拌站）应满足以下要求：（1）主要施工干道还应铺设150厚以上的C20混凝土路面；优先考虑提前进行永久道路施工，完成路基作为施工行车道路。

（2）施工人员通道应铺设50厚以上的碎石（或卵石、石渣、砂子等材料）路面。

施工现场平面布置及施工道路平面图第一节施工平面布置和临时设施布置【1】布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。

室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。

办公室移入楼内。

2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。

现场不设置供居住区。

3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。

5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。

6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。

7、应至少在每四层设置一个配电箱和一个临时水源。

8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。

9、全体现场施工人员应统一佩带工作牌。

10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。

1.施工总平面图1.1.编制依据及原则本工程体量小，怎样利用有限的场地，并且组织好现场人、物、机械的进场，各工种需穿插进行。

为了保证场内交通顺畅和工程安全、文明施工，减少现场材料、机具二次搬运以避免环境污染，应对现场平面进行科学、合理的布置。

在施工现场平面布置上注重资源节约并力求施工现场的整洁美观，创建文明安全工地。

本工程施工平面布置原则确定如下：(1)现场临时设施随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。

(2)在现场临时设施中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。

(3)施工材料应尽量堆放在垂直运输机械覆盖的范围内，以减少发生二次搬运为原则。

(4)中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围(5)临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

(6)本工程应着重加强现场安全管理力度，严格按照我公司的《施工现场文明施工企业管理标准》的要求进行管理。

(7)本工程要重点加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有序合理的状态。

(8)控制粉尘设施排污、废弃物处理及噪声设施的布置。

(9)设置便于大型车辆通行的现场道路并保证其可靠性。

1.2.现场生产设施设置及布置(1)塔吊布置根据本工程的特点本工程拟投入三台QTZ80塔吊。

若有幸我公司中标后根据业主的需要第一时间进驻现场，首先对塔吊基础进行施工，砼标号采用C35并掺加早强剂，待强度达到后着手对塔吊进行安装。

塔吊的布置见施工总平面图。

(2)砼泵的布置采用汽车混凝土输送泵，具体见施工总平面图。

(3)钢筋加工车间钢筋加工场及堆放场地基础施工期间根据工程的需要就近设置，钢筋集中加工，钢筋原材集中堆放，成品钢筋根据塔吊位置布置，按不同规格堆放整齐，设置标识牌和检验表。

(4)模板加工车间模板加工车间为模板制作、堆放，本着方便施工就近原则设置。
