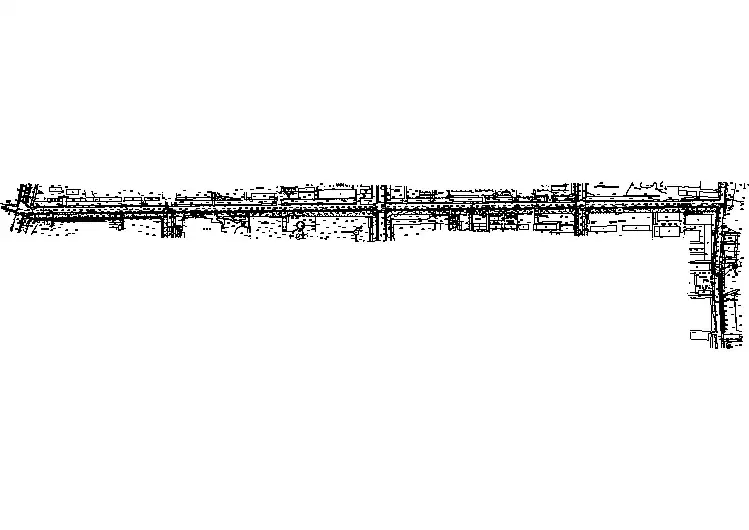

城市道路施工总平面图#(精选.)

1 施工总平面图布置图及说明1.1布置依据1、招标文件的有关要求；2、现场红线、临界线、水电源位置，以及现场勘察结果；3、总平面图、基础平面图；4、消防法规的要求；5、安全文明施工及环境保护的相关规定。

1.2布置要求1.2.1现场围挡1、工程施工现场周边设置连续、密闭的围挡。

2、围挡高度2.0米。

采用砖砌、留垛、设变形缝。

3、围挡的宣传策划统一制定要求或设计。

4、项目现场内各分别设置围挡实行封闭管理，围挡高度不得低于1.8米。

5、施工作业区、材料堆放区与生活办公区间应相互分开。

隔离措施应采用铁栅栏，高度不得低于1.8米，各区应有明显的标志牌，由生活区进入施工作业区的出入口要悬挂安全警示标志。

1.2.2施工入口形象1、入口处应设置工程概况牌、环保现场管理牌、项目组织架构牌、安全生产牌、消防保卫牌、施工总平面布置图。

2、标牌尺寸：标牌应设置为长方形，最小尺寸为1800mm×900mm，可选用钢管和角钢支撑，或镶嵌于墙体内。

标牌的材质：项目面板采用有机板，框采用铝合金或不锈钢。

3、大门口必须作硬地处理，车辆出入口位置设车辆冲洗装置和排水沟，保证带有泥土的车辆经冲洗后才能驶入城市街道。

4、入口处必须设置坚固、美观的门卫室，门卫室应悬挂经项目经理部批准的“施工现场车辆管理和人员参观管理办法及门卫岗位制度”。

并配备办公桌椅、登记本、值班表、紧急联络电话表及警钟系统等，门卫人员要统一着装并佩戴执勤袖标。

5、入口处应设立安全帽存放区，确保每个进入地盘的人员（包括访客）都必须戴上安全帽。

1.2.3作业场地和施工道路1、现场场地和道路要平坦、通畅，并设置相应的安全防护设施和安全标志，道路上不得堆放建筑材料或其它杂物。

工地内的施工道路、作业场地（钢筋、木制作和砼搅拌站）应满足以下要求：（1）主要施工干道还应铺设150厚以上的C20混凝土路面；优先考虑提前进行永久道路施工，完成路基作为施工行车道路。

（2）施工人员通道应铺设50厚以上的碎石（或卵石、石渣、砂子等材料）路面。

施工现场平面布置及施工道路平面图第一节施工平面布置和临时设施布置【1】布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。

室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。

办公室移入楼内。

2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。

现场不设置供居住区。

3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。

5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。

6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。

7、应至少在每四层设置一个配电箱和一个临时水源。

8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。

9、全体现场施工人员应统一佩带工作牌。

10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。

施工总平面布置图目录一、施工总平面布置图 (1)二、施工总平面布置原则 (1)三、施工总平面布置依据 (2)四、办公、住宿及临建 (2)五、施工现场平面管理规划 (6)六、施工平面布置图 (9)一、施工总平面布置图本工程钢结构进场前已具备“三通一平”条件，现场周围道路畅通，场内没有障碍物，施工现场较开阔，具备开工条件。

经过现场的实际勘察，结合总包单位关于现场的施工管理，充分体现文明、安全、环保、布置合理、交通顺畅。

二、施工总平面布置原则为保证施工现场布置紧凑合理，现场施工顺利进行，施工平面布置原则确定如下：三、施工总平面布置依据施工总平面布置要符合工程整体施工要求，既要满足施工管理，又同时要根据施工现场的特点。

根据招标文件，钢结构进场施工只能采用滑移的施工方案，土建移交给钢结构的施工作业面也是逐步实现的，仍可能存在土建结构施工、钢结构施工交叉进行。

在布置施工总平面布置时，要充分考虑这些单位对施工现场的场地要求，同时遵循下列施工总平面布置依据。

四、办公、住宿及临建根据现场统一部署，尽量将施工现场各种临时设施分别布置在施工现场内，现场主要设置办公生活区；工具堆放区；构件组、拼装加工区；材料临时堆放区；成品临时堆放区等设施。

（1）办公区根据现场勘察土建施工阶段施工总平面布置，管理人员主要的办公区设置在工地用地的南面，靠近人员出入口位置，共设置总包办公区、业主办公区和监理办公区等。

因钢结构施工期间，土建仍然在施工，故钢结构办公用房需另外建设。

为便于工作的开展，钢结构办公通过与总包协调也将集中设置该范围内。

建设位置见平面图，办公用房平面尺寸如下：平面图现场办公效果图生活区住房（2）生活用房钢结构安装高峰期人数达到220人，新建两栋住宿房，每栋两层，每层设9间，单层平面面积约180㎡。

单栋具体尺寸如下：平面图工人住宿房效果图（3）仓库仓库主要就是电焊机、卷扬机、手拉葫芦、倒链、焊条等组装施工工具及周转材料的堆放。

完整版)八、施工现场总平面布置图施工现场总平面布置图是按照建设部15号令《建设工程施工现场管理规定》和城市建设管理的相关法规要求进行的。

为了协调各专业管理和各项施工活动，控制污染，创造文明安全的施工环境和畅通的施工秩序，我们在做施工现场平面布置时充分考虑了多种因素。

我们既要满足施工和施工管理的需要，又要确保施工质量、安全、进度和环保的要求，不能顾此失彼。

根据施工区域划分，在招标文件允许的施工用地范围内布置，避免扩大用地范围，合理安排施工程序，分期进行施工场地规划，将施工对周围环境影响程度降至最小。

施工布置整洁、有序，同时做好施工废水净化排放、防尘、防噪措施，长期安排两名施工人员进行道路清理及施工区域卫生，全力创建文明施工工地。

场地布置还将遵循“三防”原则，消除不安定因素，防火、防水、防盗设施齐全且布置合理。

各种材料、成品、半成品、机械设备的堆放位置应与施工平面图相符。

我们要确保场内道路畅通，满足施工对材料堆放场地的要求，尽量减少二次搬运和场内运输。

同时，符合施工现场安全用电规范要求。

施工现场已经具备施工条件，施工范围为招标文件、图纸及工程量清单的全部内容。

我们会同各有关单位做好现场的移交、接收工作，重点是施工测量放线点和施工场地等。

安排好施工道路和施工出入口。

按施工现场总平面布置图布置施工平面；安排好生活、办公场所、材料堆场、成品、半成品仓库等用地。

积极与建设、监理单位就工程项目施工管理方面接洽。

在保证工期的前提下，我们尽量结合场地周围环境，以方便施工，节省投资，最大程度减少占地和对交通干扰为原则，分区布置。

根据现场施工总体安排及交通运营的需要，充分利用规划用地界，施工临时用地以满足施工生产和现场管理为主，少干扰既有道路交通。

根据施工的进度安排，施工场地需要进行分阶段、分期动态布置，做到既满足施工的需要，又减少场地的设备的移动。

减少现场施工用地，工人住宿、生活设施尽量异地安排。

施工设施布置在满足施工生产规模的要求下，做到紧凑美观、安全防火。

施工平面图一、施工总体布置本工程范围内项目内容较多，绿地分布大，距离长，工期紧。

所以在施工总体布置上分为几个施工区：种植工程施工区、土建施工区、园艺施工区、安装施工区、配套工程施工区，并组成相对应的施工队，其中种植施工队分为大树移植施工班和苗木种植施工班。

土建施工队为园林建筑施工班和市政设施施工班。

各个施工区、队、班及各工种在施工中相互配合，紧密合作，在项目部的统一协调下流水作业，种植、土建、安装、园艺和配套工程相互交替进行。

(附施工流程总框图)二、场地总平面布置施工现场平面布置按照建设部 15号令《建设工程施工现场管理规定》的要求和城市建设管理的有关法规，科学合理地安排施工现场，协调各专业管理和各项施工活动，控制污染，创造文明安全的施工环境和人流、物流、资金流、信息流畅通的施工秩序所进行的一系列管理工作。

(施工平面图布置见附件)总平面布置是否合理，直接关系到施工进度的快慢，安全文明施工的要求和体现我公司管理水平的高低，施工平面布置应考虑以下因素：1．确保场内道路畅通，满足施工对材料堆放场地的要求，尽量减少二次搬运和场内运输。

2．满足安全、文明施工对场地的要求，生活区和生产区要有明显的隔离。

3．符合施工现场山林防火要求和环境卫生的要求。

4．符合施工现场安全用电规范要求。

5．场地布置中，要避免土建、安装、装饰单位相互干扰，还要满足甲方的有关要求。

(一 )、临时道路：根据施工场地布置的要求，结合总平面布置，利用场地内待建道路先做路基垫层后作为施工通道，一方面可避免重复挖填路基所造成的人力财力浪费．另一方面也可以趁施工运输碾压路基，防止道路沉降。

在路侧设排水沟，出口处设洗车平台，并设沉淀池，废水经沉淀后排入指定管道。

(二 )、临时设施场地布置以保持现场总体环境，重点保护管线及周围环境、场内施工方便为原则。

食堂宿舍等生活设施拟定设在工地西北角。

因为这块地方是地坪，因此利用这块地方进行施工用房搭设，待整个绿地完成后再拆除施工用房，局部进行地坪施工。

第二章-施工现场平面布置图第二章施工现场平面布置图2.1场地概况本工程位于西安市经济技术开发区内，西临明光路、位于凤城八路与凤城九路之间。

场外道路、绿化配置已经完善，环境整洁。

施工中要严加保护。

2.2出入口2.2.1.现场大门布置:在现场大门主出入口,搭建能反映企业精神面貌,宣传广告企业文化和施工现场概要介绍的企业标识标牌。

力求简洁醒目。

门外张挂环境保护监督牌，门外沿两侧围墙悬挂喷绘彩色风景、环保、人文宣传画，装点周边环境，为我市城市创卫、美化环境增添一道亮丽风景线。

2.2.2现场主入口大门设置在现场的东南角。

现场主干道路设置4.5m宽，场内道路用碎石填筑,上铺50mm厚中砂,再做150mm厚C20混凝土面层,全部硬化现场。

并在搅拌站道路周边做排水明沟,截面为200×300mm。

2.3现场临建设置在现场大门西侧设置门卫室一间，在5#、6#楼北侧设置现场办公区和生活区，办公区和生活区临建房屋采用彩钢EPS夹心板双层活动房以及单层砖混结构房，办公区临建房屋共九间，其中：七间现场办公室，一间会议室及一间微机资料室，另外在办公区西侧设置材料库二间，办公区中间设配电间一间；生活区临建房屋共十三间，设置食堂、浴室、文娱活动室、厕所各一间，宿舍九间，现场搭建临建总面积815㎡，办公区、生活区室外设置花坛,营造优雅环境。

现场生活宿舍区用砖围墙和围护栏杆和生产区隔离、隔挡，生活区现场搭建总面积为549㎡。

由于现场生活宿舍区住宿容纳面积满足不了施工要求，则其他施工人员生活区安排在场外，离现场500米远的盐西村两-三层砖混结构民房安排居住，住宿条件良好。

所有生活区域均设专人负责管理。

生产区临建工棚共九间：现场4#、5#楼中间靠西侧设置木工车间一间，东侧设置钢筋棚一间，以及对焊棚、钢筋堆场；4#、5#、6#楼东西两侧及南侧设置钢化堆场。

后期装修阶段现场东面设置水泥库一间，砂浆搅拌站、砂石堆场等，北边设置砖堆场，生产临建搭建面积为183.6㎡，搭建结构采用钢管柱、钢屋架、柃条、彩钢板工棚。
