MAX1772充电管理IC引脚定义

  • 格式：doc
  • 大小：271.50 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

电源管理芯片引脚定义

电源管理芯片引脚定义

电源管理芯片引脚界说之老阳三干创作
1、 VCC 电源管理芯片供电
2、 VDD 门驱动器供电电压输入或低级控制信号供电源
3、VID-4 CPU与CPU供电管理芯片VID信号连接引脚, 主要指示
芯片的输出信号, 使两个场管输出正确的工作电压.
4、RUN SD SHDN EN 分歧芯片的开始工作引脚.
5、PGOOD PG cpu内核供电电路正常工作信号输出.
6、VTTGOOD cpu外核供电正常信号输出.
7、UGATE 高端场管的控制信号.
8、LGATE 低端场管的控制信号.
9、PHASE 相电压引脚连接过压呵护端.
10、VSEN 电压检测引脚.
11、FB 电流反馈输入即检测电流输出的年夜小.
12、COMP 电流赔偿控制引脚.
13、DRIVE cpu外核场管驱动信号输出.
14、OCSET 12v供电电路过流呵护输入端.
15、BOOT 次级驱动信号器过流呵护输入端.
16、VIN cpu外核...
CC：C=circuit 暗示电路的意思, 即接入电路的电压；。

1772引脚定义

1772引脚定义
功能特点
MAX1772 是美国美信集成产品公司推出的一款高集成度,低成本多化学电池的充电器,利用
它可以构成一个高精度,高效率的电池充电器,MAX1772 具有以下特点:
具有输入电流限制
具有±0.7%的输出电压精度
可提供大于4Ade 充电电流
具有最大95%的效率
具有最大为99.99%的占空比
应用范围较宽,适用于对Li+ , NiCd , NiMH 电池充电
最大电池电压可达18.2V
低成本
可由模拟输入来控制充电电流和充电电压
2 内部结构及引脚
RMAX1772 采用双列28 角封装,其引脚排列如下图所示,各引脚的功能如下
1脚(DCIN): 电源输入引脚
2脚(LDO): 功率驱动输出,它将1脚的输入经5.4V 线性
了解这些后我们就不难分析主板的充电原理了
1 电源供电,PMU只侦测到电源时由电源供电7
2电源与电池都接在主板上,PMU侦测到两者同时存在,切断电池供电,由电源供电,判断电池电
量,若不足时同时给电池充电,
电池连接于主板上时直接由电池供电,同时切断电源侧电路
20 脚(PGND)功率地
21 脚(DLO)低边功率MOSFET驱动输出端,此端与低边NMOS管的栅极相连
22 脚(DLOV)低边驱动电源连接端
23 脚(LX)高边功率MOSFET驱动侧连接端,此端与高边NMOS管的源极及电感相连
24 脚(DHI) 高边功率MOSFET驱动输出端, 此端与高边NMOS 管的栅极相连!
维修技术提升阶段
当你掌握了前面的基础维修维修阶段后我们开始来探讨技术的提升问题, 技术的提升是一个

充电管理IC详细中文说明

充电管理IC详细中文说明

充电管理IC详细中⽂说明引脚说明 (1)PWM控制器 (1)温度限制 (2)电池预充电 (3)电池充电电流 (3)电池电压稳压 (3)充电终⽌与重新充电 (4)睡眠模式 (4)充电状态输出 (5)PG\输出 (5)CE\输⼊（充电使能） (5)定时器错误恢复 (5)输出过压保护（所有型号适⽤） (6)预充电和快速放电控制 (6)充电终⽌和安全定时器 (6)电感，电容，和感应电阻选型指南 (6)电池检测 (6)电池检测⽰例 (8)BqSWITCHER 系统设计举例 (10)应⽤信息 (13)使⽤bq24105向Li FePO4电池充电 (14)温度考虑 (15)PCB LAYOUT考虑 (15)引脚说明◆该IC的输⼊电压为POWER_9V，经两个电容去耦接⼊IC电源输⼊端。

◆电池电压感应通过BAT引脚输⼊。

通过CE\引脚可以控制IC⼯作模式。

◆CE\为低电平是，IC处于充电模式；CE\为⾼电平时，IC处于延迟充电或睡眠模式。

◆CELLS接⾼电平表⽰外接双节电池。

◆FB为输出电压模拟反馈调节的输⼊端。

◆ISET1通过电阻接地可以调节快速充电的电流⼤⼩。

◆ISET2通过电阻接地可以调节预充电和终⽌充电的电流⼤⼩。

◆OUT1和OUT2为充电电流输出端，通过电感与电池连接。

PG\端为低电平时表⽰电源正常。

◆PGND为电源地输⼊端。

◆SNS为充电电流感应输⼊端。

◆STAT1和STAT2组合表⽰电池的不同状态。

具体状态见表1。

表1◆TS为温度感应输⼊端，通过内部阈值决定充电是否被允许来控制⾃⾝电压。

通过NTC热敏电阻和VTBS的分压来确定TS端的电压。

◆TTC为定时器和充电终⽌控制端，当TTC为低电平时，充电终⽌。

◆VCC为模拟器件输⼊。

◆VSS为模拟地输⼊。

◆VTSB为TS的内部偏置校准电压。

PWM控制器Bq241xx提供⼀个有前向反馈功能来调节充电电流或电压的集成的1MHz频率的电压模式控制器。

这种类型的控制器⽤来改善瞬态线性响应，因此简化了同时⽤于持续和⾮持续电流传输的补偿⽹络电路。

max7129 使用方法

max7129 使用方法

（一）、MAX7219 MAX7219是一种串入、并出的共阴极LED数码管显示驱动器，每片可驱动8位LED数码管显示，与单片机的接口只需3根线，内带BCD译码器，及显示测试、移位、锁存器等，输出电流达40mA，外围只需一只亮度调整电阻。

MAX7219引脚图1、引脚功能说明DIN：串行数据输入端，CLK的上升沿时数据被载入内部16位移位寄存器中CLK：串行时钟输入端，最高工作频率可达10MHz LOAD：片选端，低电平接收DIN端的数据，高电平时数据被所存DIG0~7：LED的位控制端A~DP：LED 的端控制端DOUT：串行数据输出端，用于芯片的级联ISET：硬件亮度调整端，在该引脚与VCC之间跨接一个电阻，LED的亮度即可通过该电阻来调节，流过LED的段驱动平均电流为流过此电阻电流的100倍,此电阻值范围为：10~80K之间。

2、内部寄存器说明A、译码方式选择寄存器地址：09H 赋值：FFH 表示使用MAX7219内部的BCD译码器00H 表示不使用MAX7219内部的BCD译码器B、亮度调节寄存器地址：0AH 赋值：00H~0FH 可改变MAX7219所驱动的LED的亮度，其变化范围在1/32~31/32之间C、扫描位数设定寄存器地址：0BH 赋值：00H 所有位不显示01H~07H 依次对应于1~8位及前面位全部显示（即需显示的位应为“1”）D、待机模式开关寄存器地址：0CH 赋值：00H LED全灭01H LED正常显示E、显示器测试寄存器地址：0FH 赋值：00H LED为正常显示状态01H LED测试状态，即LED全亮F、8位LED显示数据寄存器地址：01H~08H 对这些寄存器赋值（即需显示的内容），就会在对应的1~8位LED数码管上显示出来3、使用注意事项由于电源中杂波或附近的电磁等干扰信号，使MAX7219在上电后不显示或乱显示；为了消除这种现象应在MAX7219的VCC端与地之间接一只104pf的瓷片电容，在LOAD端于地之间接一只10K的电阻。

max7219资料及电路图

max7219资料及电路图

MAX7219是MAXIM公司生产的串行输入/输出共阴极数码管显示驱动芯片，一片MAX7219可驱动8个7段（包括小数点共8段）数字LED、LED条线图形显示器、或64个分立的LED发光二级管。

该芯片具有10MHz传输率的三线串行接口可与任何微处理器相连，只需一个外接电阻即可设置所有LED的段电流。

它的操作很简单，MCU只需通过模拟SPI三线接口就可以将相关的指令写入MAX7219的内部指令和数据寄存器，同时它还允许用户选择多种译码方式和译码位。

此外它还支持多片7219串联方式，这样MCU就可以通过3根线（即串行数据线、串行时钟线和芯片选通线）控制更多的数码管显示。

MAX7219的外部引脚分配如图1所示及内部结构如图2所示。

图1 MAX7219的外部引脚分配图2 MAX7219的内部引脚分配各引脚的功能为：DIN：串行数据输入端DOUT：串行数据输出端，用于级连扩展LOAD：装载数据输入CLK：串行时钟输入DIG0~DIG7：8位LED位选线，从共阴极LED中吸入电流SEG A~SEG G DP 7段驱动和小数点驱动ISET：通过一个10k电阻和Vcc相连，设置段电流MAX7219有下列几组寄存器：（如图3）MAX7219内部的寄存器如图3，主要有：译码控制寄存器、亮度控制寄存器、扫描界限寄存器、关断模式寄存器、测试控制寄存器。

编程时只有正确操作这些寄存器，MAX7219才可工作。

图 3 MAX7219内部的相关寄存器分别介绍如下：（１）译码控制寄存器（X9H）如图4所示，MAX7219有两种译码方式：B译码方式和不译码方式。

当选择不译码时，8个数据为分别一一对应7个段和小数点位；B译码方式是BCD译码，直接送数据就可以显示。

实际应用中可以按位设置选择B译码或是不译码方式。

图4 MAX7219的译码控制寄存器（２）扫描界限寄存器（XBH）如图5所示，此寄存器用于设置显示的LED的个数（1~8），比如当设置为0xX4时，LED 0~5显示。

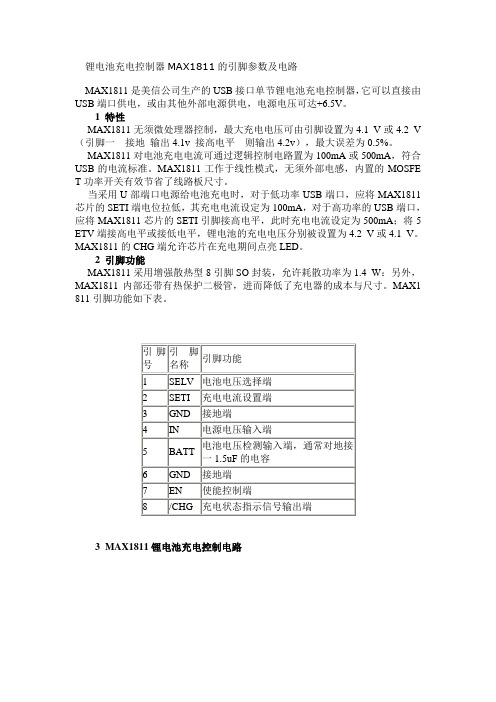

锂电池充电控制器MAX1811的引脚参数及电路

锂电池充电控制器MAX1811的引脚参数及电路

锂电池充电控制器MAX1811的引脚参数及电路MAX1811是美信公司生产的USB接口单节锂电池充电控制器，它可以直接由USB端口供电，或由其他外部电源供电，电源电压可达+6.5V。

1 特性MAX1811无须微处理器控制，最大充电电压可由引脚设置为4.1 V或4.2 V （引脚一接地输出4.1v 接高电平则输出4.2v），最大误差为0.5%。

MAX1811对电池充电电流可通过逻辑控制电路置为100mA或500mA，符合USB的电流标准。

MAX1811工作于线性模式，无须外部电感，内置的MOSFE T功率开关有效节省了线路板尺寸。

当采用U部端口电源给电池充电时，对于低功率USB端口，应将MAX1811芯片的SETI端电位拉低，其充电电流设定为100mA，对于高功率的USB端口，应将MAX1811芯片的SETI引脚接高电平，此时充电电流设定为500mA；将5 ETV端接高电平或接低电平，锂电池的充电电压分别被设置为4.2 V或4.1 V。

MAX1811的CHG端允许芯片在充电期间点亮LED。

2 引脚功能MAX1811采用增强散热型8引脚SO封装，允许耗散功率为1.4 W：另外，MAX1811内部还带有热保护二极管，进而降低了充电器的成本与尺寸。

MAX1 811引脚功能如下表。

3 MAX1811锂电池充电控制电路该电路的充电电流有100mA (图中开关SB断开时)、500mA(图中开关S闭合时)两挡可供选择。

电路允许的MAX1811的第1脚按图连接时，最高充电电压为4.2V；第1脚与电源负端连接时，最高充电电压为4.1V。

一旦达到最高充电电压时，充电电流就急剧减少，并维持最高充电电压不变。

图中，VD1作为电源指示，VD2作为充电指示，灯亮表示正在充电，灯灭表示充电结束。

3充电曲线：。

具有输入限流特性的电池充电器MAX1772及其应用


5
应用
%&’#(($ 可广泛应用于对笔记本电脑、个人数 字助理、手持设备中的电池进行充电。图 5 是 %&’#(($ 的典型充电应用电路。它较详细地给出了 %&’#(($ 与外围元器件的连接关系。图中， 76# 为输 入电流检测电阻， 图2 76$ 为电池充电电流检测电阻。 是 %&’#(($ 与 !. 相配合来进行电池充电的应用电 路。 收稿日期： $99# ! #$ ! $" 咨询编号： !"!#$%
图 $ %&’#(($ 的内部结构方框图
! "# !
脚 $5 ) *’ - ：高边功率 %,648B 驱动侧连接端。 应用中此端与高边 0%,6 管的源极及电感相连； 脚 $2 ) +?/ - ： 高边功率 %,648B 驱动输出端。应 用中此端与高边 0%,6 管的栅极相连； 脚 $") D6B - ： 高边功率 %,648B 驱动连接端。 使用 时此端应与脚 $5) *’ - 之间连接一只 91 # !4 的电容； 脚 $; ) .660 - ： 充电器输入电流检测负端； 脚 $( ) .66E - ： 充电器输入电流检测正端； ) 脚 $= //0E ： 检测电流放大器， 用于监视系统的 总电源。 %&’#(($ 由 "1 23 线性调节器、 21 9:;3 基准源、 +. A +. 变换器、逻辑单元、电池选择逻辑、电平移 位、驱动单元以及各类放大器等构成。其内部结构 原理框图如图 $ 所示。
)
功能特点
$ 内部结构及引脚
其引脚排列如图 &’()%%$ 采用双列 $D 脚封装， 各引脚的功能如下： ) 所示， 脚 ) > 48JH ? ： 电源输入引脚；

学生 电子时钟设计


MAX7219的引脚定义
MAX7219具有24引脚的SO贴片与DIP双列直 插两种不同的封装。
MAX7219的串行数据通讯
单片机需要通过D0～D15的16位串行通讯对 MAX7219进行控制，
MAX7219的数字位寄存器
数字位寄存器的地址为01H～08H，其对应ቤተ መጻሕፍቲ ባይዱ每个数码管的 现实内容，在没有进行使用解码模式时，其存储数据与数 码管显示的对应方式如图所示。
电子时钟系统分析
电子时钟可以设置按键，能对时、分、秒 进行调整。
MAX7219数码管驱动电路
MAX7219是Maxim公司生产的一款高性能8位 共阴极数码管驱动芯片，通过MAX7219可以 使用单片机极少的引脚实现多个数码管的 显示驱动。
MAX7219的性能指标
MAX7219的主要性能指标如下。 10Mhz的串行接口； 独立的LED数码管段控制； 可以使用内部BCD数码管解码； 150uA的Shut-Down电流； 可以调节数码管发光强度； 工作温度范围：-40°C～85°C；
11.4 其他硬件电路设计
除了数码管驱动电路，电子时钟的其余硬 件电路设计：包括单片机最小系统、电源 系统、按键输入等部分。
11.4.1 AT89S51单片机最小系统 电路
设计采用了AT89S51单片机作为核心处理器，电路中首先 需要设计的是AT89S51的最小系统。 AT89S51单片机的最小系统电路包含以下几个部分： 单片机供电电路：AT89S51需要具有可靠的5V供电，在电 路图中的VCC和GND为供电网络标识符； 振荡电路：AT89S51需要一个稳定的振荡电路才能够正常 工作，在该电路采用了24Mhz的晶振作为AT89S51的时钟源； 复位电路：复位电路是单片机正常运行的一个必要部分， 复位电路应该保证单片机在上电的瞬间进行一次有效的复 位，在单片机正常工作时将RST引脚置低。此外通过一个 按键进行手动复位，在单片机运行不正常时使用。

保护隔离和充电电流的分析和维修

保护隔离和充电电流的分析和维修一广达HP DV1000 CT3____ MAX1772组成的充放电电路AC适配器检测通过一个电阻连接交流适配器电压分压器ACIN检测交流电源可用时，如上图。

ACOK是一个开漏输出是高当ACIN小于REF/ 2。

二华硕A8E A8S1 电源进入（adapter）适配器插入到CON6000 产生A/D_DOCK_IN 如图CON6000实物图CON6000 图纸保护隔离开启Q8801 Q8811导通Q8801 Q8811g极得到9v左右的电压而导通第一步检测的就是供电这里正常的单元是19v左右2 4脚REF 如果正常就表明芯片工作基本正常这个电压正常的时候是4.2235V3 如果REF正常2脚LDO输出就应该正常发出这个电压是5.4V 这个电压同时通过R8817给5脚GND/PKPRES# 告诉芯片我们现在使用的是适配器电池供电部分现在是关闭的4如果外面一切正常我们就开始检测3脚ACIN通过计算3脚的电压是2.23V 根据MAX8725的PDF 这个电压的阀值是2.089V 如果外部电压分压超过阀值芯片就认为适配器是符合规格的就会输出ACOK 这里是高阻态由R8804上拉这里应该是4V左右的高电平5 同时27脚PDS输出CHG_PDS的低电平在8V左右的电压导通Q8801 Q8811到此为止保护隔离已经开启而MAX8725的3脚ACIN同时还具有欠压保护的功能如果电阻分压低于2.007V 芯片认为适配器没有插入这时候抬高CHG_PDSG关闭保护隔离拉低CHG_PDL 开启Q8800转为电池供电CHG_PDL的电压在8V左右三仁宝点火回路维修实例/forum-viewthread-tid-211947-from-home.html四IBM T40 保护隔离分析T40其保护隔离也是由两个mos管组成Q34和Q36Q34的电路很简单请注意IBM电路中的NO_ASM是没有安装的意思Q34导通的条件就是G极比S低Q34的4脚由R143 R145 R504分压这里Q79是没有安装的这里分压计算V4=16v*(R145+R504)/(R145+R503+143) =2.8v 低电平Q34导通Q36的导通由TB62501的42脚产生的24v左右的DCIN_DRV来通过Q33来驱动Q36TB62501的42脚DCIN_DRV的24v左右高电平由其36 37脚输出的方波通过电荷泵产生保护隔离电路的维修不会很困难难点是保护隔离开启的条件维修的问题无外乎接口损坏接触不良MOS管短路开路还有要注意的就是一修哥换错MOS管P管和N管搞错了开启的条件不具备就只有查控制部分的电路。

可编程快速充电管理芯片MAX712MAX713及其应用概要

可编程快速充电管理芯片MAX712/MAX713及其应用1.引言MAX712/MAX713系列是MAXIM公司生产的快速充电管理芯片，MAX712/MAX713芯片适合1～16节镍氢电池或镍镉电池的充电需要，同时根据不同的应用提供了PlasticDIP、NarrowSO和DICE几种可选封装形式，利用该芯片设计的充电器外围电路及其简单，非常适合便携式电子产品的紧凑设计需要。

MAX712/MAX713可通过简单的管脚电压配置进行编程，实现对充电电池支数和最大充电时间的控制，内部集成的电压梯度检测器、温度比较器、定时器等控制1. 引言MAX712/ MAX713系列是MAXIM公司生产的快速充电管理芯片，MAX712/ MAX713芯片适合1～16节镍氢电池或镍镉电池的充电需要，同时根据不同的应用提供了Plastic DIP、Narrow SO和DICE几种可选封装形式，利用该芯片设计的充电器外围电路及其简单，非常适合便携式电子产品的紧凑设计需要。

MAX712/ MAX713可通过简单的管脚电压配置进行编程，实现对充电电池支数和最大充电时间的控制，内部集成的电压梯度检测器、温度比较器、定时器等控制电路，根据电压梯度、电池温度或充电时间的检测结果，自动控制充电状态，从涓流充电转到快速充电（低温时）或从快速充电转到涓流充电，以确保电池不受损害。

充电状态识别可由输出的LED指示灯或与主控器接口实现，具有自动从快速充电转为涓流充电、低功耗睡眠等特性。

快速充电速率从C/4 to 4C可设定，涓流充电速率为C/16。

2. 功能特性MAX712/ MAX713的特性相似，差别在于MAX712在检测到dv/dt变为零时终止快速充电模式，而MAX713是在检测到dv/dt变为负时终止快速充电模式；MAX712/ MAX713都能充电1～16节，具有线性或开关模式功率控制，对于线性模式，在蓄电池充电时能同时给蓄电池的负载供电；具有根据电压梯度、温度或时间三种方式截止快速充电，并自动从快速充电转到涓流充电；当不充电时在蓄电池上的最大漏电流仅5mA。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
16
CELLS
Trilevel Input for Setting Number of Cells. GND = 2 cells, LDO/2 = 3 cells, LDO = 4 cells.
三种输入设定电池节数。GND=2节，LDO/2=3节，LDO=4节。
17
BATT
BatteryVoltage Input.
驱动供电。由DCIN给内部线性稳压器输出5.4V提供，接1UF旁路电容。
3
CSL
Source Current Limit Input. Voltage input for setting the current limit of the input source.
电流源限流输入。输入电压用于输入源的限流设定。
输出电流检测正相端输入。
20
PGND
Power Ground.
电源地。
21
DLO
Low-Side Power MOSFET Driver Output. Connect to low-side NMOS gate.
低边功率MOSFET驱动输出。连接到低边NMOS栅极。
22
DLOV
Low-Side Driver Supply.
最大输出电流设定输入。范围REFI/32到REFIN，低于REFIN/55（典型）驱动强制关断该引脚。注：调整其设定值即可改变充电电流大小。
15
VCTL
Input for Setting Maximum Output Voltage. Range is 0 to REFIN.
设定最大输出电压输入。范围从0到REFIN。
充电电流检测（正相端输入）。连接一个检流电阻从CSSP到CSSN。
28
IINP
IINP is a scaled - down replica of the input current being sensed . It is used to monitor the total system current. The transconductance of ( CSSP - CSSN ) to IINP is 1m S . Connect IINP pin to GND if it is unused .
电源连接到高边功率MOSFET驱动器。连接0.1UF电容器从LX到BST。
26
CSSN
Input Current-Sense for Charger (negative input)
充电电流输入检测（反相端输入）
27
CSSP
Input Current-Sense for Charger (positive input). Connect a current-sense resistor from CSSP to CSSN.
AC检测输入。当AC适配器电压可用于充电时检测。
12
ACOK
AC Detect Output. Open-drain output is high when ACIN is less than REF/2.
AC检测输出。当ACIN低于REF/2（内部比较器正相端设定值）时开漏输出为高。
注意：ACIN（内部比较器反相端输入）高于REF/2必然输出低。因此利用ACOK控制开启PMOS或P型三极管可用于对适配器隔离电路的控制逻辑。广达设计开启隔离思路。
电池电压输入。
18
CSIN
Output Current-Sense Negative Input.
输出电流检测反相端输入。
19
CSIP
Output Current-Sense Positive Input. Connect a current-sense resistor from CSIP to CSIN.
电压（充电电压）调整环路补偿点。连接1K欧电阻串联0.1UF电容至地。
8
GND
Analog Ground
模拟地。
9
GND
Analog Ground
模拟地。
10
ICHG
ICHG is a scaled-down replica of the battery output current being sensed. It is used to monitor the charging current and indicates when the chip changes from voltage mode to current mode. The transconductance of (CSIP - CSIN) to ICHG is 1μS. Connect ICHG pin to GND if it is unused.
MAX1772充电管理IC引脚定义
PIN
NAME
FUNCTION
1
DCIN
Charging Voltage Input
充电电压输入。
2
LDO
Device Power Supply. Output of the 5.4V linear regulator supplied from DCIN . Bypass with a 1μF capacitor .
IINP是输入电流检测的比例复制。它用于监视整个系统电流。CSSP-CSSN到IINP跨导是1MS。如果不使用连接IINP引脚至地。
注：IINP就是系统电流检测输出，如系统电流过高，可用于控制低功耗模式。
MAX1772内部框架原理图一
MAX1772内部框架原理图二
电源连接为高边功率MOSFET驱动器。连接至高边NMOS源极。
24
DHI
High-Side Power MOSFET Driver Output. Connect to high-side NMOS gate.
高边功率MOSFET驱动输出。连接至高边NMOS栅极。
25
BST
Power Connection for the High-Side Power MOSFET Driver. Connect a 0.1μF capacitor from LX to BST.
ICHG是用于电池电流电流并提示。CSIP-CSIN到ICHG的跨导是1US。如果不使用连接ICHG引脚至地。
注：ICHG就是充电电流检测后输出引脚，DV1000上拉至REF，接地或接电源屏蔽。
11
ACIN
AC Detect Input. Detects when the AC adapter voltage is available for charging.
低边驱动器供电。
注：外接阻容延时振荡，决定低边MOS驱动频率。公式：f = 1/2∏RC
如：1 / (2∏✕33欧✕0.1μF) = 48kHz，频率计算需欧姆和微法单位统一。
23
LX
Power Connection for the High-Side Power MOSFET Driver. Connect to source of high-side NMOS.
6
CCI
Output Current Regulation Loop Compensation Point. Connect 0.01μF to GND.
输出电流（充电电流）调整环补偿点。使用0.01UF电容至地。
7
CCV
Voltage Regulation Loop Compensation Point. Connect 1kΩ in series with 0.1μF to GND.
4
REF
4.096V Voltage Reference. Bypass with 1μF to GND.
4/096V基准参考电压。旁路1UF电容至地。
5
CCS
Input Current Regulation Loop Compensation Point. Use 0.01μF to GND.
输入电流（系统电流）调整环补偿点。使用0.01UF电容至地。
13
REFIN
Reference Input. Allows the ICTL and VCTL pins to have ratiometric ranges for increased DAC accuracy.
参考基准输入。允许ICTL和VCTL引脚有比例范围用于增加数模精准度。
14
ICTL
Input for Setting Maximum Output Current. Range is REFIN/32 to REFIN. The device shuts down if this pin is forced below REFIN/55 (typ).
