SQX-600Ⅱ型清洗机作业指导书1、主要内容与适用范围本作业指导书规定了对公司产品基本件及标准件清洗的操作规程和检测方法及要求。
本作业指导书适用于装配前各产品的基本件及标准件。
适用设备：SQX-600Ⅱ型连续通过式清洗机。
2、设备工作设置：2.1工艺要求：2.1.1通过截面尺寸：600mm*450mm。
2.1.2清洗杂物：油污、金属屑，其它污物杂物。
2.1.3输送带速度：0.18~1.8m/min(无极调速)。
2.1.4输送带的承受能力为400kg/m2。
2.1.5工件间距：≥20mm。
2.2工艺流程：人工上料清洗隔水工位漂洗空位压缩空气吹水空位手工吹水热风烘干人工下料2.3工艺参数：2.4工作介质的要求清洗介质：水基清洗清洗剂：KJ-2G 防锈剂：KJ-FY配比：3-5%与水溶合（清洗剂用40℃左右热水充分溶解至无沉淀）在使用当中发现清洗液过脏或变质，请及时更换，换液时必须彻底清洗液箱。
清洗液液箱容积：1m3+0.70m3。
3、操作规程3.1开机前检查液箱中液位，正常情况下保证液位处于液位显示器的中上部位，必要时补加些液体，预防由于液位太低，引起液位保护器（电接点闭合）动作而使整机停机。
3.2开机清洗工件前，检查电源，水源等情况，确认一切正常，机内无检修人员，才能开机。
（具体操作步骤详见说明书）3..3清洗前要特别注意平稳运行可靠；3.4工件的清洗打开系列启动按钮，清洗机各项工作参数符合要求后，把工件依次放入清洗机中清洗，在清洗过程中，输送带上工件摆放间距要求≥20mm,不得重叠放置。
清洗烘干完毕后，工件表面不允许有任何水迹和遗留物。
3.5清洗清洁度控制3.5.1清洗后的工件在阳光或灯光下目测应无水迹、油迹和污物的痕迹，表面应呈现出原加工后的金属光泽。
要求单件工件表面及内孔的清洁度限制≤20mg。
3.5.2工件清洗检查合格后，应在四小时内进行装配。
转运过程中，必须使用专用运输工具（防止磕碰）；避免工序存放及运输中再次污染而影响清洁度。
文件名称玻璃清洗干燥机操作作业指导书生效日期2011.10.10 1.开机前检查1.1检查机械设备上是否有人维修，是否有物体阻碍设备正常运行。
1.2检查按钮开关是否损坏，行程开关是否灵活可靠。
1.3检查链条、轴承润滑是否充足，减速机油油位指示是否在规定范围内。
1.4检查水管、阀门是否漏水，水箱水位是否在规定范围内。
1.5检查设备传送皮带是否损坏，高压风管是否破裂。
2.操作要求2.1打开设备供水阀门、压缩空气阀门，调节气压至06~08mpa。
2.2用钥匙打开设备控制电源（将钥匙顺时针方向扭动）。
2.3根据玻璃厚度，依次设定框架高度，传送速度，毛刷速度。
2.4依次按下主传动、上毛刷、下毛刷、水泵、风机、赶水风机、照明绿色启动按钮。
2.5观察故障警信号灯一分钟无故障后，开始从上片工位上片清洗玻璃，从下片工位搬取清洗后玻璃。
2.6清洗过程中，可按下下片工位暂停开关，停止主传动运行，检查清洗质量。
2.7关机前，上片工位停止上片，确定设备下片工位无玻璃。
2.8关机时，依次按下主传动、上毛刷、下毛刷、水泵、风机、赶水风机、照明红色停止按钮，停止设备运行。
2.9用钥匙关闭设备控制电源（将钥匙逆时针方向扭动）。
2.10关闭设备供水阀门、压缩空气阀门。
3.操作重点无4.保养维护4.1每班工作前后，将设备擦拭干净。
4.2清洁储水箱、过滤网，打开排水阀门放掉污水，并加清洁自来水到规定范围内。
4.3向高速运转的位置和相对运动表面（如导轨、滑轨、轴承等）加入润滑油，在设备容易生锈处涂防锈油。
4.4填写《设备日常点检表》。
编制谭晓虎审核批准文件名称玻璃清洗干燥机操作作业指导书生效日期2011.10.10 5.安全事项5.1机器设备正常运行时，禁止任何人进入设备内部，防止发生意外。
5.2未经考试合格或未授权的人员，禁止操作设备任何开关。
5.3操作机器设备生产时，禁止超负荷，超范围使用。
5.4禁止未授权人员打开电控柜的门和防护罩，防止发生意外。
清洗机日常维护保养操作指引清洗机是一种用来清洗和消毒物品的设备，如餐具、厨具、医疗器械等。
为了保证清洗机的正常运行和延长其使用寿命，日常维护保养工作非常重要。
下面是一份清洗机日常维护保养操作指引，供参考：1.每日清洗-每天使用清洗机后，应清洗残留的污垢和碎屑。
首先关闭清洗机电源，然后将内部过滤器取出清洗。
使用温水和中性清洁剂轻轻擦拭过滤器，并用清水冲洗干净。
再将过滤器放回原位。
2.定期清洗-定期清洗清洗机的内部，以去除附着在内壁和喷头上的污垢。
首先关闭清洗机电源，将所有可拆卸的部件，如喷头、水管、过滤器等取出。
使用温水和中性清洁剂清洗这些部件，并用清水冲洗干净。
然后使用干净的布擦拭清洗机内壁，并确保内部干燥。
3.检查喷头-检查清洗机的喷头是否有堵塞。
如果发现堵塞，应使用软刷将堵塞的污垢清除。
同时，还要确保喷头的喷射角度正确，并且没有破损或腐蚀。
4.检查水管-定期检查清洗机的水管是否有松动或损坏的情况。
如果发现松动，应及时紧固；如果发现损坏，应更换。
5.定期更换滤网和药剂-定期更换清洗机的滤网和药剂。
滤网的更换频率根据使用情况而定，一般为每3-6个月更换一次。
药剂的更换频率根据厂家规定进行。
6.保持清洗机周围环境清洁-清洗机周围的环境应保持清洁，并避免灰尘和污垢进入清洗机内部。
定期清洁周围的工作台面和地面，以确保清洗机的正常运行。
7.定期维护检查-定期进行维护检查，包括检查清洗机的电源线和插座是否正常，清洗机的机械部件是否有异常声音或震动等。
如果发现问题，应及时进行修复或更换。
以上是清洗机日常维护保养操作指引的主要内容。
通过定期清洗和维护，可以保证清洗机的正常运行和使用寿命，并提高清洗效果。
希望以上信息对您有所帮助。
NO 1234567
说明

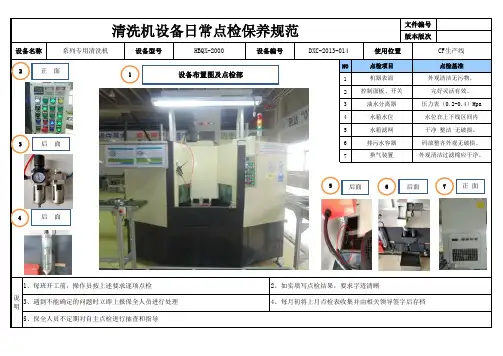

清洗机设备日常点检保养规范
1、每班开工前，操作员按上述要求逐项点检
2、如实填写点检结果，要求字迹清晰
3、遇到不能确定的问题时立即上报保全人员进行处理
4、每月初将上月点检表收集并由相关领导签字后存档
5、保全人员不定期对自主点检进行抽查和指导水箱滤网
干净 整洁 无破损。
排污水容器
码放整齐外观无破损。
换气装置外观清洁过滤棉应干净。
水位在上下线区间内使用位置CF生产线点检项目
点检基准机器表面
外观清洁无污物。
控制面板、开关
完好灵活有效。
油水分离器
压力表（0.2-0.4）Mpa 水箱水位
文件编号版本版次设备名称
系列专用清洗机设备型号HBQX-2000设备编号DXC-2013-014设备布置图及点检部7正面3后面后面
126后面45后面正面。
流程建议见你自己EXL中的附件？滤芯的更换规格呢？5.3更换滤芯5.3.1更换过滤芯，取靠近风刀的过滤芯为第1组，远离风刀的为2.3.4组，具体更换顺序如下：第1槽及第2槽每天更换一次，第3槽及第4槽每2天更换一次（更换过滤芯时，水泵必须关闭），更换过滤芯后并记录【清洗机滤芯更换记录表】5.3.2、用过滤杯手柄逆时针旋转，拧松过滤杯（图一）。
（图一）（图二）5.3.3、用双手托着过滤杯逆时针旋转，拧的时候要注意过滤杯不要掉在地上，防止过滤杯受损（图二）。
5.3.4、拧下过滤杯，把杯子里的水倒掉准备一个新的过滤芯（图三）。
（图三）（图四）5.3.5、把新的过滤芯的内径孔，套在过滤杯内的圆柱形底座上（图四）。
5.3.6、确认过滤芯是否放置正确（图五）。
（图五）（图六）5.3.7、双手托着装好过滤芯的过滤杯按顺时针方向拧紧（图六）。
（图七）5.3.8、用过滤杯手柄顺时针旋转、固定（，拧上——删除）过滤杯（图七），每槽管口处套丝袜用于过滤水内杂质。
5.4启动清洗机清洗玻璃（@——删除）5.4.1、正常先打开纯水总阀，（图一）然后依次打开供水开关（图二、图三）。
（图一）（图二）（图三）5.4.2、给2、3、4水箱加水，当水位到达第二个水箱的溢流口的位置时停止（如何停止？自动？or 手动？。
5.4.3、清洗程序：1.入口洒水—2.毛刷（温水）清洗—3.毛刷（纯水）清洗—4.毛刷（纯水）清洗—5.洒水（纯水）。
5.4.4、打开总电源，把补水开关调到自动补水档。
（低水位报警，红灯闪，加好水自动停）5.4.5、打开水泵上的所有开关（描述能否再具体点？），然后启动机器（图四）。
（图四）5.4.6、调节水淋供水阀使其能正常喷水，并控制开关使其玻璃刚好通过。
水速压力调制大约1-2kg/s中间,大小要适中（打开水亚调节阀，根据各槽压力表显示控制水压调节阀将各槽压力设定在1~2g之间）（太大会因阻力导致玻璃位置发生偏移，太小玻璃表面则会清洗不干净）（图五、图六）。

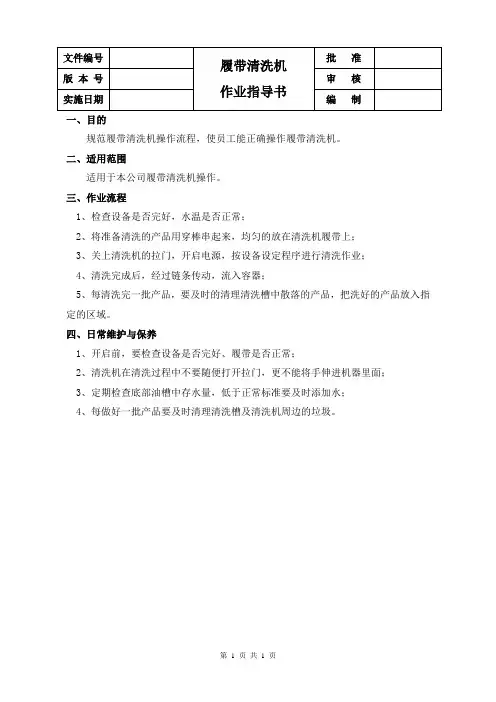

一、目的
规范履带清洗机操作流程，使员工能正确操作履带清洗机。
二、适用范围
适用于本公司履带清洗机操作。
三、作业流程
1、检查设备是否完好，水温是否正常；
2、将准备清洗的产品用穿棒串起来，均匀的放在清洗机履带上；
3、关上清洗机的拉门，开启电源，按设备设定程序进行清洗作业；
4、清洗完成后，经过链条传动，流入容器；
5、每清洗完一批产品，要及时的清理清洗槽中散落的产品，把洗好的产品放入指定的区域。
四、日常维护与保养
1、开启前，要检查设备是否完好、履带是否正常；
2、清洗机在清洗过程中不要随便打开拉门，更不能将手伸进机器里面；
3、定期检查底部油槽中存水量，低于正常标准要及时添加水；
4、每做好一批产品要及时清理清洗槽及清洗机周边的垃圾。
