JＨ－1４回柱绞车使用说明书本产品执行《ＭT/Ｔ7７9－1９９8回柱绞车》标准××××重型机械制造有限公司2０06年5月目录一、概述…………………………………………………………１二、结构特征与工作原理 (1)三、技术特性 (4)四、尺寸、重量 (4)五、润滑 (4)六、搬运 (5)七、电气操纵系统 (6)八、绞车得装配、调整、安装与试运转 (6)九、绞车得操作规程 (10)十、故障分析与排除...................................................１1 十一、保养、维修 (12)十二、易损件明细表................................................１3 十三、轴承一览表 (13)十四、运输、贮存 (14)十五、开箱及检查 (14)十六、质量保证………………………………………………１4 十七、联系方式………………………………………………1５一、概述1、产品特点:本绞车得型式为单筒缠绕,采用蜗轮减速器与开式齿轮传动、２、主要用途及适用范围:本绞车用于井下回柱放顶。
综合采煤设备得搬迁及工作面安装得牵引动力,亦可作运料、移溜槽、搬移皮带运输机机头等辅助工作得牵引绞车、绞车电动机、电器设备具有防爆性能,可用于含有沼气及煤尘而周围温度不超过＋3５℃得矿井中。
３、型号得组成及代表意义:J H—— 1４钢丝绳平均静张力14０ＫＮ回柱绞车警示语:a、绞车严禁载人!b、绞车所配得电器产品必须要有在有效期内得安标证。
二、结构特征与工作原理绞车主要结构见图1,绞车主要由以下五部分组成:1、电动机2、联轴节3、蜗轮箱部分４、滚筒部分5、底座部分绞车由电动机经联轴节、一级闭式齿轮传动、一级球面蜗杆传动、一级圆柱齿轮传动(中间设有过桥齿轮)传递到滚筒、绞车内各主要转动部位均采用滚动轴承支承,底座用型钢焊接而成、绞车对称布置、呈长条型、打顶柱(固定)位置宽敞,便于绞车得搬移与固定、绞车得宽度,高度尺寸较小,适于井下使用。
JH-14回柱绞车使用说明书本产品执行《MT/T779-1998回柱绞车》标准××××重型机械制造2006年5月目录一、概述 (1)二、结构特征与工作原理 (1)三、技术特性 (4)四、尺寸、重量 (4)五、润滑 (4)六、搬运 (5)七、电气操纵系统 (6)八、绞车的装配、调整、安装和试运转 (6)九、绞车的操作规程 (10)十、故障分析与排除 (11)十一、保养、维修 (12)十二、易损件明细表 (13)十三、轴承一览表 (13)十四、运输、贮存 (14)十五、开箱及检查 (14)十六、质量保证 (14)十七、联系方式 (15)一、概述1、产品特点：本绞车的型式为单筒缠绕，采用蜗轮减速器和开式齿轮传动。
2、主要用途及适用围：本绞车用于井下回柱放顶。
综合采煤设备的搬迁及工作面安装的牵引动力，亦可作运料、移溜槽、搬移皮带运输机机头等辅助工作的牵引绞车。
绞车电动机、电器设备具有防爆性能，可用于含有沼气及煤尘而周围温度不超过+35℃的矿井中。
3、型号的组成及代表意义：J H—— 14钢丝绳平均静力140KN回柱绞车警示语：a、绞车严禁载人!b、绞车所配的电器产品必须要有在有效期的安标证。
二、结构特征与工作原理绞车主要结构见图1，绞车主要由以下五部分组成：1、电动机2、联轴节3、蜗轮箱部分4、滚筒部分5、底座部分绞车由电动机经联轴节、一级闭式齿轮传动、一级球面蜗杆传动、一级圆柱齿轮传动(中间设有过桥齿轮)传递到滚筒。
绞车各主要转动部位均采用滚动轴承支承，底座用型钢焊接而成。
绞车对称布置、呈长条型、打顶柱(固定)位置宽敞，便于绞车的搬移与固定。
绞车的宽度，高度尺寸较小，适于井下使用。
绞车结构简单、维护容易，采用球面蜗杆转动运转平稳，安全、可靠，绞车的操作比较简单，只要启闭按钮开关即可。
工作原理：电动机安装在底座上通过联轴器与蜗轮减速机联接，动力通过一对齿轮传动给圆弧面蜗杆、蜗轮，由蜗轮轴上的小齿轮经中间过桥齿轮传动大齿轮带动卷筒，卷引钢丝绳进行工作。
JH系列回柱绞车使用说明书执行标准MT/T779-1998《回柱绞车》目录1、概述 (2)2、主要技术参数 (3)3、结构特征………..……….………………………......………..3-104、绞车的润滑………..…………..……………….....…………10-115、绞车的安装、调试和试运转…….....………………......……11-166、绞车的操作规程 (16)7、常见故障与分析 (17)8、绞车的维护与修理 (17)9、电器控制系统…..………….…………………………....…..18-1910、备件与易损件 (20)11、运输与贮存 (21)12、验收与检查 (21)13、质量保证 (21)一、概述1.用途和适用范围JH系列回柱绞车主要用于煤矿井下回柱放顶，特别适用于立槽煤层、薄煤层、中层煤层顶板压力较小的采掘工作面。
2．品种和规格我公司共生产五种规格的回柱绞车，分别是JH-5、JH-8、JH-14、JH-20、JH-30。
其中JH-8与JH-14结构与工作原理相同；JH-20与JH-30结构与工作原理相同。
3.工作条件⑴环境温度为-10～+40℃；⑵环境相对湿度不超过95％（+25℃），海拔高度不超过1000m 的情况下工作；对于海拔高度超过1000 m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；⑶周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规定》中所规定的安全含量；⑷工作制为低速重载非连续型。
4.型号编制J H □——□修改序号钢丝绳平均静张力，单位10kN回柱绞车标记示例：钢丝绳平均静张力为80KN的回柱绞车为：JH-8绞车电机、电器设备具有隔爆性能，可用于含有沼气及煤尘的矿井中。
5.警示语本绞车严禁用于载人或提升。
绞车所配的电机和电器设备，必须要有在有效期内的安标证。
二、主要技术参数JH系列回柱绞车主要技术参数见表一三结构特征（一）JH-5回柱绞车1.主要结构及工作原理绞车由电动机、蜗轮减速机、中间轴、卷筒、底座等部件组成。
图书分类号：密级：摘要在国内，平均每年需求各种不同规格的矿用回柱小绞车数万台，因此，降低成本和提高安全性对回柱绞车的开发具有重要意义。
在本次设计中，把两级齿轮分别装在电动机和卷筒的两侧，使结构紧凑，减少底座材料的使用降低了成本；把蜗轮蜗杆传动原理知识运用到设计中，利用蜗轮蜗杆副具有较大的传动比这样可以实现卷筒的希望速度，可以避免由于卷筒反转造成的意外损失；由于该机器用于矿场上所以必须具有一定的防爆能力，所以选用防爆电动机带提原来的鼠笼式电动机；选用制动装置使得绞车在需要或者紧急的情况下停止转动。
关键词绞车滚筒；减速器；制动器AbstractIn the domestic, every year we need every kind of different specification of the winch count about ten thousandth sets on average, therefore, declining the cost will be very important to the machine development . In this design, we make the tooth besides of the electric motor and the drum . Use the design make structure compaction and decline the material of the base, so that we can decline the cost ;we make the knowledge of the gear of the worm and gear into the design, use the gear of the worm and gear have large proportion of transmission, because of it ,we can obtain the proportion of transmission about wound rool we hope ;in the ore yard we often use the machine ,so, it must have the ability to prevent explosion, therefore, we must chose the explosion prevention electric motor to replace the cage motor; the use of the arresting gear to make the winch stop in the time of when you want it or in the emergency time ..Keywords winch roller retarder arrester目录1 绪论 (1)1.1 课题背景 (1)1.1.1 绞车的分类 (1)1.1.2 绞车的特点和性能要求 (1)1.1.3 绞车功能与结构 (2)1.2 国内外矿用小绞车的发展概况 (3)1.2.1概述 (3)1.2.2 国内外水平对比 (3)1.2.3 结构型式 (5)1.2.4 发展趋势 (5)1.2.5 采取措施 (6)2 回柱绞车主要性能参数的确定 (8)2.1 钢绳拉力 (8)2.2 钢绳绳速 (8)2.3 电动机额定功率 (8)2.4 钢绳型式和直径的确定 (9)2.5 卷筒直径的确定 (12)3 各类零件的设计和强度计算 (13)3.1 引言 (13)3.2 技术规格与参数 (13)3.3 电机的计算和选取 (14)3.4 计算各轴的运动和动力参数 (15)3.5 蜗轮蜗杆的设计和计算 (16)3.6 齿轮的计算和强度校核 (20)3.6.1 一级齿轮的设计与计算 (20)3.6.2 二级齿轮的设计与计算 (25)3.7 各轴的设计和计算 (30)3.7.1 蜗杆轴分析与强度校核 (30)3.7.2 蜗轮轴的分析和强度校核 (33)3.7.3 齿轮轴的分析与强度校核： (35)3.7.4 滚筒轴分析与强度计算 (38)3.8 轴承的选用和强度的校验 (40)3.9 联轴器的选择和计算 (46)3.10 制动器的选择和计算 (47)3.11 蜗轮齿轮上键的选择和强度计算 (49)3.12 箱体的设计 (52)3.13 本章小结 (52)4 对该绞车的改进意见 (54)结论 (57)致谢 (58)参考文献 (59)附录............................................................................................................... 错误！未定义书签。
JH系列回柱绞车使用说明书执行标准MT/T779-1998《回柱绞车》目录1、概述........................................................ .. (2)2、主要技术参数 (3)3、结构特征………..……….………………………......………..3-104、绞车的润滑………..…………..……………….....…………10-115、绞车的安装、调试和试运转…….....………………......……11-166、绞车的操作规程 (16)7、常见故障与分析 (17)8、绞车的维护与修理 (17)9、电器控制系统…..………….…………………………....…..18-1910、备件与易损件 (20)11、运输与贮存 (21)12、验收与检查 (21)13、质量保证 (21)一、概述1.用途和适用范围JH系列回柱绞车主要用于煤矿井下回柱放顶，特别适用于立槽煤层、薄煤层、中层煤层顶板压力较小的采掘工作面。
2．品种和规格我公司共生产五种规格的回柱绞车，分别是JH-5、JH-8、JH-14、JH-20、JH-30。
其中JH-8与JH-14结构与工作原理相同；JH-20与JH-30结构与工作原理相同。
3.工作条件⑴环境温度为-10～+40℃；⑵环境相对湿度不超过95％（+25℃），海拔高度不超过1000m 的情况下工作；对于海拔高度超过1000 m，需要考虑到空气冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行设计或使用；⑶周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规定》中所规定的安全含量；⑷工作制为低速重载非连续型。
4.型号编制J H □——□修改序号钢丝绳平均静张力，单位10kN回柱绞车标记示例：钢丝绳平均静张力为80KN的回柱绞车为：JH-8绞车电机、电器设备具有隔爆性能，可用于含有沼气及煤尘的矿井中。
5.警示语本绞车严禁用于载人或提升。
Jm14 或 jhmb14绞车的设计说明书附图纸请联系qq991577075 论文图纸原件50元，非诚勿扰摘要绞车又称为卷扬机，主要运用于建筑、水利工程、林业、矿山、码头等的物料升降或平拖。
是用卷筒缠绕钢丝绳或链条以提升或牵引重物的轻小型起重设备本次设计的思路是先以给定的数据确定钢丝绳的直径参数，而后计算卷起钢丝绳的卷筒的各个尺寸参数，通过给定的数据推出电动机的转速和功率，从而选择电动机，确定传动比，再分配给各个减速器计算其各个参数，最后计算及校核各轴、联轴器、制动器等机构零件。
本课题JM14绞车，之前对其结构都有所了解，根据给定的数据设计其各个部件的尺寸，但是现在市面上的一些绞车结构比较多样化，各个零件的安放位置也有所不同，因此我总结了大部分绞车的一些优缺点，重新设计，这里我主要从减速器，底座，卷筒等方面入手，对其进行改进设计。
绞车的用途多种多样，所以它们的结构也各种各样，性能特点也是大不相同的。
为了更好的研究绞车的结构和性能特点，我们需要对绞车的组成和分类进行仔细深入地探讨。
关键词慢速绞车；蜗轮蜗杆减速器；轴；制动器AbstractThe winch also called hoist, mainly used in construction, water conservancy project, forestry, mining, wharf and the material or smooth drag. With the drum winding wire rope is to ascend or traction or chain of heavy light small lifting equipment.This design train of thought is first in the given data to determine the diameter of wire rope parameters, and then calculating of wire rope of rolling up each size parameters, through the given data out of the motor speed and power, and thus the cho ice of motor, determine the transmission ratio, redistribution, to all the various parameters calculation speed reducer, finally calculated and checked the axis, coupling, brakes and such institutions parts.I mainly from base, reducer, reel and other aspects, carries on the improvement design.The subject of JM14winch, prior to its structure has knowledge, according to the given data to design the size of each part, but now on the market a number of winches structure diversification, various parts of the position is different, so I sum up some of the advantages and disadvantages of most of the winch, redesignWinch for a variety of purposes, so their structure is various, performance characteristics is different. In order to better study the winch's structure and performance characteristics, we need to carefully winch composition and classification of the deeply discussion.Keywords slow winch worm gear worm reducer the axis the brake目录摘要 (I)Abstract (II)1 绪论 (1)1.1课题背景 (1)1.1.1绞车的分类 (1)1.1.2绞车的特点和性能要求 (1)1.1.3绞车功能与结构 (2)1.2国内外绞车发展状况 (2)1.2.1我国慢速绞车的发展 (2)1.2.2国外慢速绞车发展状况 (3)1.2.3国内外绞车的发展趋势 (3)1.3国内外绞车发展水平对比 (4)1.3.1品种 (4)1.3.2结构 (4)1.3.3产品性能 (5)2 JM14绞车的主要参数确定 (6)2.1钢丝绳计算 (6)2.2电机的计算和选取 (6)2.3运动参数的改进计算 (7)3各类零件的设计和强度计算 (9)3.1蜗轮蜗杆的改进设计和计算 (9)3.2齿轮的改进设计与计算 (13)3.2.1一级齿轮的改进设计与计算 (13)3.2.2二级齿轮的改进设计与计算 (20)3.3各轴的设计和计算 (26)3.3.1蜗杆的设计和强度计算 (26)3.3.2蜗轮轴的分析和强度校核 (30)3.3.3齿轮轴的分析与强度校核 (32)3.3.4滚筒轴分析与强度计算 (35)3.4联轴器的选择和计算 (38)3.5制动器的选择和计算 (39)3.5.1制动器概述 (39)3.5.2制动器的分类 (40)3.5.3制动器的计算 (40)结论 (42)致谢....................................................................................................... 错误！未定义书签。
包一及包二：回柱绞车技术要求姚桥煤矿JH系列回柱机技术要求一、使用条件1、周围环境温度不高于+40°C，不低于-20°C2、相对湿度：在25℃时≤95%3、周围介质无爆炸危险，且无腐蚀金属破坏绝缘的气体和尘埃4、需适用煤矿井下回柱放顶，各种条件顶板压力的采掘工作面5、绞车所配电机、电器设备需具有隔爆性能，煤安标志、防爆证应在有效期内，可用于含有沼气及煤尘的矿井中。
二、主要技术参数三、技术要求1、绞车与电机要匹配、连接件紧密可靠，绞车内部传动力均匀，底座用型钢焊接制成，底座周围应用8mm厚钢板加固。
2、绞车要结构紧凑、体积小、重量轻、搬运方便、运转平稳、维护容易、操作简单。
3、回柱机前、中、后分别应设计出压柱点窝，用于戕住固定回柱机。
四、供货范围1、JH-8回柱机数量：4台2、JH-14回柱机数量：2台3、JH-20A回柱机数量：2台五、其他要求1、参与竞标的厂家应在谈判前与我方沟通，了解我方的现场情况。
2、应提供整机及配套件的“产品合格证”、“防爆合格证”、“MA”标志、“生产许可证”，整机的装配图、结构示意图、电气原理图，并配有相应电子版资料。
3、整机质保期一年，质保期内正常使用发生的设备问题，由供方免费维修或更换。
4、设计、制造及引用标准：《煤矿安全规程》（2011版）、现行国家标准、现行行业标准5、供货单位应按合同签订之日起30天内供货。
6、供货地点：姚桥煤矿孔庄煤矿回柱绞车技术要求一、绞车使用工况条件1、回柱绞车用于工作面及巷道回柱或调度、牵引重物等。
2、周围空气中有瓦斯、煤尘等易燃、易爆气体。
3、空气温度为0℃～40℃。
4、空气相对湿度不大于95%。
二、回柱绞车技术参数1、JH-14型回柱绞车技术参数（1）外层钢丝绳静张力 140KN（2）钢丝绳平均速度 0.12m/s（3）滚筒容绳量 130m（4）钢丝绳直径 21.5mm（5）电动机：型号 YBK2-225S-8功率 18.5KW电压 660/1140V2、JH-20A型回柱绞车技术参数（1）外层钢丝绳静张力 200KN（2）钢丝绳平均速度 0.11m/s（3）滚筒容绳量 170m（4）钢丝绳直径 24.5mm（5）电动机：型号 YBK2-200L2-6功率 22KW电压 660/1140V3、JH-30型回柱绞车技术参数（1）外层钢丝绳静张力 300KN（2）钢丝绳平均速度 0.13m/s（3）滚筒容绳量220m（4）钢丝绳直径30mm（5）筒径（直径×宽度）540×560mm（6）电动机：型号YBK2-280S-6功率 45KW电压 660/1140V三、技术要求1、必须符合《煤矿安全规程》规定。

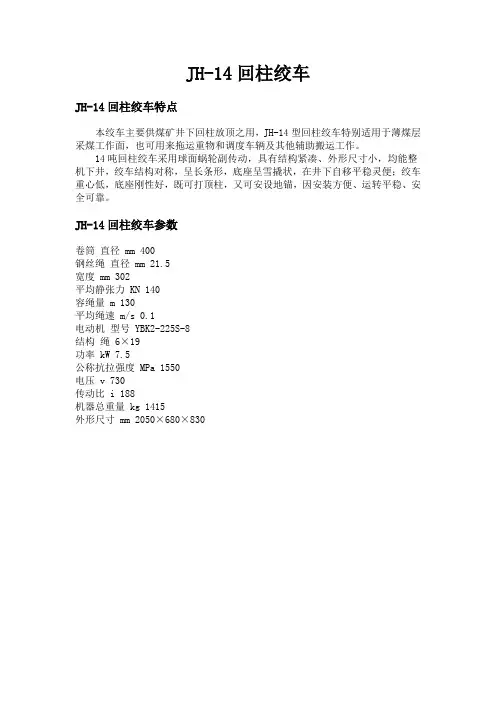

JH-14回柱绞车
JH-14回柱绞车特点
本绞车主要供煤矿井下回柱放顶之用，JH-14型回柱绞车特别适用于薄煤层采煤工作面，也可用来拖运重物和调度车辆及其他辅助搬运工作。
14吨回柱绞车采用球面蜗轮副传动，具有结构紧凑、外形尺寸小，均能整机下井，绞车结构对称，呈长条形，底座呈雪撬状，在井下自移平稳灵便；绞车重心低，底座刚性好，既可打顶柱，又可安设地锚，因安装方便、运转平稳、安全可靠。
JH-14回柱绞车参数
卷筒直径 mm 400
钢丝绳直径 mm 21.5
宽度 mm 302
平均静张力 KN 140
容绳量 m 130
平均绳速 m/s 0.1
电动机型号 YBK2-225S-8
结构绳6×19
功率 kW 7.5
公称抗拉强度 MPa 1550
电压 v 730
传动比 i 188
机器总重量 kg 1415
外形尺寸mm 2050×680×830。
图书分类号：密级：摘要在国内，平均每年需求各种不同规格的矿用回柱小绞车数万台，因此，降低成本和提高安全性对回柱绞车的开发具有重要意义。
在本次设计中，把两级齿轮分别装在电动机和卷筒的两侧，使结构紧凑，减少底座材料的使用降低了成本；把蜗轮蜗杆传动原理知识运用到设计中，利用蜗轮蜗杆副具有较大的传动比这样可以实现卷筒的希望速度，可以避免由于卷筒反转造成的意外损失；由于该机器用于矿场上所以必须具有一定的防爆能力，所以选用防爆电动机带提原来的鼠笼式电动机；选用制动装置使得绞车在需要或者紧急的情况下停止转动。
关键词绞车滚筒；减速器；制动器AbstractIn the domestic, every year we need every kind of different specification of the winch count about ten thousandth sets on average, therefore, declining the cost will be very important to the machine development . In this design, we make the tooth besides of the electric motor and the drum . Use the design make structure compaction and decline the material of the base, so that we can decline the cost ;we make the knowledge of the gear of the worm and gear into the design, use the gear of the worm and gear have large proportion of transmission, because of it ,we can obtain the proportion of transmission about wound rool we hope ;in the ore yard we often use the machine ,so, it must have the ability to prevent explosion, therefore, we must chose the explosion prevention electric motor to replace the cage motor; the use of the arresting gear to make the winch stop in the time of when you want it or in the emergency time ..Keywords winch roller retarder arrester目录1 绪论 (1)1.1 课题背景 (1)1.1.1 绞车的分类 (1)1.1.2 绞车的特点和性能要求 (1)1.1.3 绞车功能与结构 (2)1.2 国内外矿用小绞车的发展概况 (3)1.2.1概述 (3)1.2.2 国内外水平对比 (3)1.2.3 结构型式 (5)1.2.4 发展趋势 (5)1.2.5 采取措施 (6)2 回柱绞车主要性能参数的确定 (8)2.1 钢绳拉力 (8)2.2 钢绳绳速 (8)2.3 电动机额定功率 (8)2.4 钢绳型式和直径的确定 (9)2.5 卷筒直径的确定 (12)3 各类零件的设计和强度计算 (13)3.1 引言 (13)3.2 技术规格与参数 (13)3.3 电机的计算和选取 (14)3.4 计算各轴的运动和动力参数 (15)3.5 蜗轮蜗杆的设计和计算 (16)3.6 齿轮的计算和强度校核 (20)3.6.1 一级齿轮的设计与计算 (20)3.6.2 二级齿轮的设计与计算 (25)3.7 各轴的设计和计算 (30)3.7.1 蜗杆轴分析与强度校核 (30)3.7.2 蜗轮轴的分析和强度校核 (33)3.7.3 齿轮轴的分析与强度校核： (35)3.7.4 滚筒轴分析与强度计算 (38)3.8 轴承的选用和强度的校验 (40)3.9 联轴器的选择和计算 (46)3.10 制动器的选择和计算 (47)3.11 蜗轮齿轮上键的选择和强度计算 (49)3.12 箱体的设计 (52)3.13 本章小结 (52)4 对该绞车的改进意见 (54)结论 (57)致谢 (58)参考文献 (59)附录............................................................................................................... 错误！未定义书签。
附录一........................................................................................................ 错误！未定义书签。
英文材料................................................................................................. 错误！未定义书签。
中文翻译................................................................................................. 错误！未定义书签。
1 绪论1.1 课题背景在人类历史上，绞盘(windlass)是第一种用于拖曳提升重物的机器，它可使一个人搬运远重于自己许多倍的重物。
绞盘采用一种轴和轮的形式，由用垂直框架支撑的滚筒组成，人通过用手摇动曲柄，使绞盘滚筒绕水平轴转动。
中国人在公元前二千年就设计出用曲拐手柄转动的砂轮。
今天被广泛应用的绞车(或称卷扬机)是绞盘的另一种形式，它泛指具有一个或几个上面卷绕有绳索或钢丝绳的圆筒，用来提升或拖曳重载荷的动力机械。
绞车用电动机驱动，靠齿轮，蜗轮传动的速比变化，配有制动卷筒的制动机构绞车是工业生产过程中一种常用的机械，具有悠久的发展历史和比较成熟的发展设计制造技术，随着绞车技术的不断提高，加工材料的不断改进以及电子控制技术的不断发展，绞车在动力，节能和安全性等方面取得了很大的进步。
目前绞车正被广泛地应用于矿山，港口，工厂，建筑和海洋等诸多领域。
在矿山采掘和运输场合，绞车作为重要辅助设备被大量而广泛地应用着，例如矿用提升绞车，调度绞车，耙矿绞车和凿井绞车等。
提升绞车可用于矿山竖井和斜井中物品和人员的调度具有较大的牵引功率和很好的安全性，是矿山生产中不可缺少的设备之一。
绞车的另一个重要用途是港口机械，常见的有集装箱起重机，港口装卸门座起重机，塔式起重机以及轻小型的电葫芦等起重机械，其主要执行机构是各种形式和结构的绞车，对于这种用途的绞车，要求具有较好的调速性能和很高的安全性能。
另外，绞车还被应用于各种线缆的存储，制造和运输，例如纺织机械中的用于存放丝线的线盘和电缆制造中用于存放各种直径缆绳的缆盘。
这种情况下，绞车不光具有一定的调速能力，而且还能够使不同直径的缆绳排列整齐，从而保证生产的顺利进行，在船用机械甲板机械和海洋开发领域，绞车也具有悠久的使用历史和各种各样的用途。
可以说，绞车广泛的应用于各种各样的场合，发挥着不同的作用，也具有各种各样的机构组成。
为了更好的研究绞车的结构和性能，需要对绞车的组成和绞车的分类,性能特点，功能和结构展开探讨。
1.1.1 绞车的分类绞车多种多样的用途，决定了绞车的种类和组成形式也是多种多样的。
按照绞车卷筒的数量分，绞车可以分为三种：单筒绞车，双筒绞车和三卷筒绞车。
单卷筒绞车是三种类型绞车中最常见的。
它是有一个卷筒用来存放缆绳或者铰链，一般用于对卷筒的容绳量要求不高的场合。
另外，按照绞车的驱动方式，通常把绞车分为电动绞车，气动绞车和液动绞车三种。
1.1.2 绞车的特点和性能要求通过对绞车应用场合的探讨和绞车结构的分析，可以得知，在工程应用中绞车绞车会有如下的一些特点：1.负载时变绞车用于海洋拖曳，电梯箱的提升，矿山调度等场合时，由于外界环境因素的影响，例如海浪，海流，货物重量等的不断变化，他的负载也在不断变化。
这就对绞车的稳定性造成了很大的干扰。
如果不采取有效的控制手段，绞车的收放速度就不可能稳定，有时甚至无法正常工作。
2.驱动力矩范围大这也是绞车的工作环境决定的，其驱动力范围从几公斤到上百吨不等。
3. 要求调速方便，高低速运行平稳由于收放工作的需要，现在许多绞车都需要能够方便连续的调整收放速度。
在高速运行的时候，不能出现飞车的情况；在低速运行的时候，不能出现爬车的现象，而且要保持一定的输出力矩。
4.对安全可靠性要求较高由于绞车一旦出现事故，就有可能对人的生命或者财产造成很大的伤害，加上绞车的工作环境大多比较恶劣，所以就要求绞车具有较高的可靠性。
因此在设计绞车时设计人员因考虑到绞车的最大负载能力，绞车的防爆性，元件的可靠性等因素。
5.要求具有较好的可操作性随着对绞车使用要求的不断提高以及自动化技术的发展，绞车的自动化程度也在不断的提高。
一些先进的电子控制技术，通讯技术的运用，使得现在的绞车能够具有很好的人机接口和远程通信能力，极大的提高了绞车的操作性能。
1.1.3 绞车功能与结构绞车设计采用滚筒盘绞或夹钳拉拔缆绳方式来水平或垂直拖曳、提升、下放负载，绞车一般包括驱动部分、工作装置、辅助装置等几部分。
1.驱动部分:用于驱动绞车工作装置盘绞、释放缆绳，包含动力及传动装置与控制装置。
绞车可以采用多种驱动方式，包括电动机、蒸汽机、柴油发动机、汽油发动机、液压马达、气动马达等等。
无论采用何种驱动方式，在绞车的驱动部分设计中都应包含以下设计准则:①无级均匀变速，调速范围宽广;②在有负载情况下，良好的启动特性和低速特性，总效率高;③双向旋转，并且容易改变旋转方向（需要单向运转时可以设定自锁装置）④维护保养相对容易，对周围工作环境不敏感;⑤制动系统工作可靠;⑥设计紧凑，结构简单，安装布置容易，重量轻;⑦在有负载情况下，能长时间安全带载静止而不至于损坏驱动系统。
对于小型绞车，为了保证结构紧凑，绞车驱动部分一般与绞车工作装置联接在一起，直接驱动工作装置;对于大型绞车或应用现场空间相对狭小的绞车，绞车驱动部分与绞车工作装置可以设计成独立放置，两者间通过液压管线、气动管线或电缆管线相联系，绞车的布置和操纵均很方便。
